嘉立创EDA软件PCB设计实战：一份快速上手的画板案例解析

对于初次接触电路设计的工程师或电子爱好者来说，选择一款上手快、功能全且能快速将设计转化为实物的工具至关重要。嘉立创EDA（LCEDA EasyEDA）作为一款国产的在线电路设计软件，以其从原理图、PCB设计到下单打板的一站式服务，受到了许多人的青睐。今天，我们就通过一组实际设计案例的3D效果图，来直观感受一下用它进行PCB设计的过程与成果。

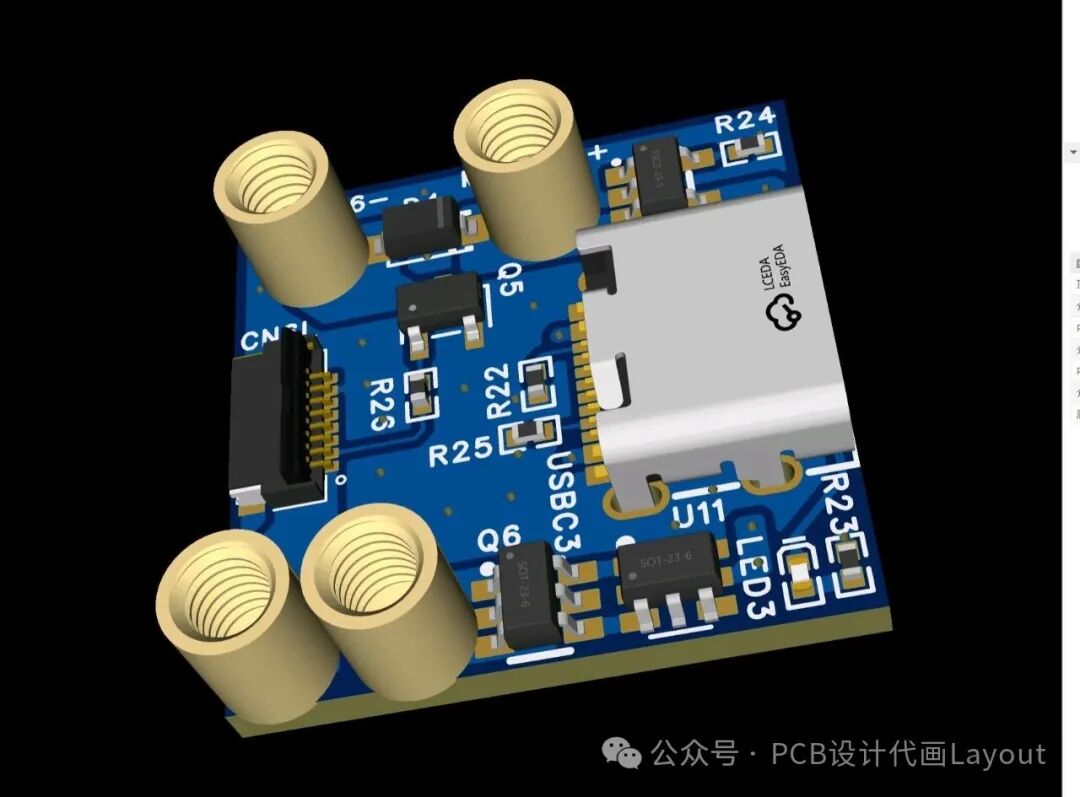

案例一：电源接口与降压电路局部

这张图展示了一个电源处理单元的局部设计。板载一个USB Type-C接口（标记为USBC3），负责电源输入。旁边围绕着一系列电源管理元件：四个金色的功率电感、MOSFET管（Q5, Q6）、贴片降压芯片（U11， 型号SOT-23-6）以及相应的滤波电容和分压电阻（如R22-R25）。这种紧凑的布局是开关电源模块的典型设计，旨在高效地将输入的5V或更高电压转换为板内其他芯片所需的核心电压（如3.3V或1.8V）。LED3则作为电源状态指示灯。

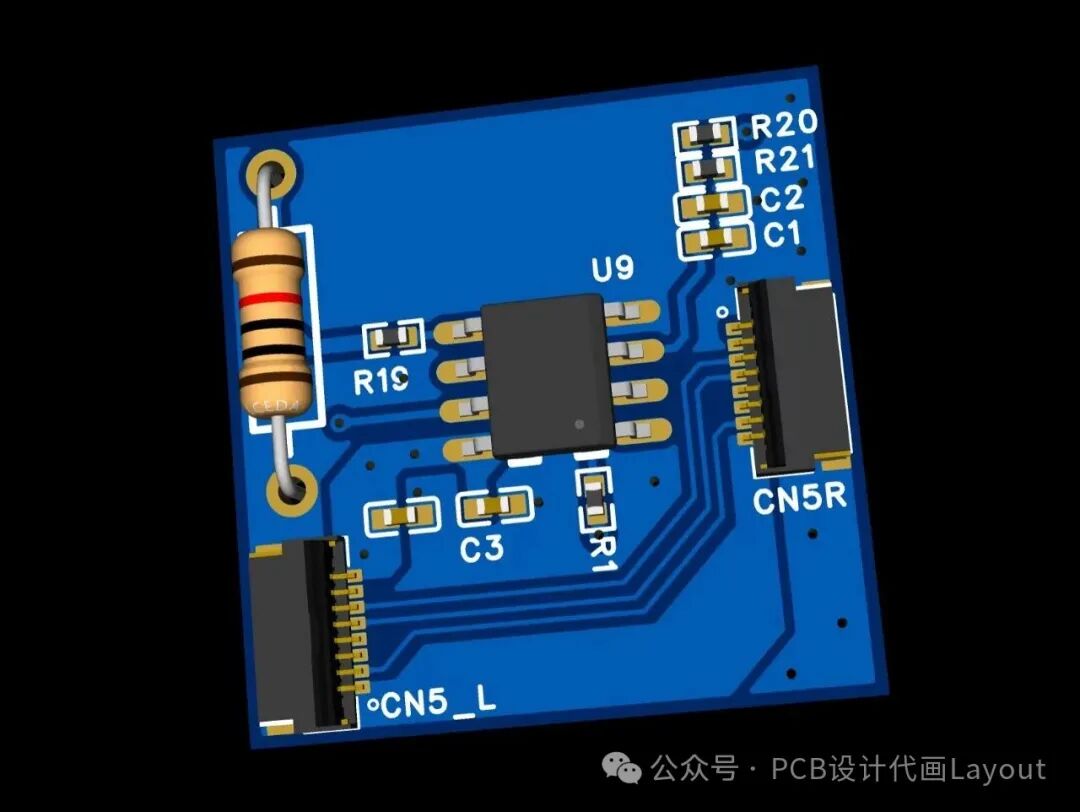

案例二：逻辑控制单元与传感器接口

这张渲染图聚焦于系统的逻辑控制部分。中央的黑色方形芯片（U9）很可能是一颗微控制器（MCU）或复杂的数字逻辑芯片，它是整个电路板的“大脑”。其周围布局了大量的去耦电容（C1-C3）和上拉/下拉电阻（R19-R21），这对于保证数字芯片稳定工作、抑制电源噪声至关重要。左右两侧的排针连接器（CN5L, CN5R）用于扩展连接外部传感器或执行器。值得注意的是，左侧竖直安装的色环电阻（红-黑-黑-金，代表20欧姆）可能用于电流采样或特殊信号的匹配，这种插件元件的使用也体现了设计的灵活性。

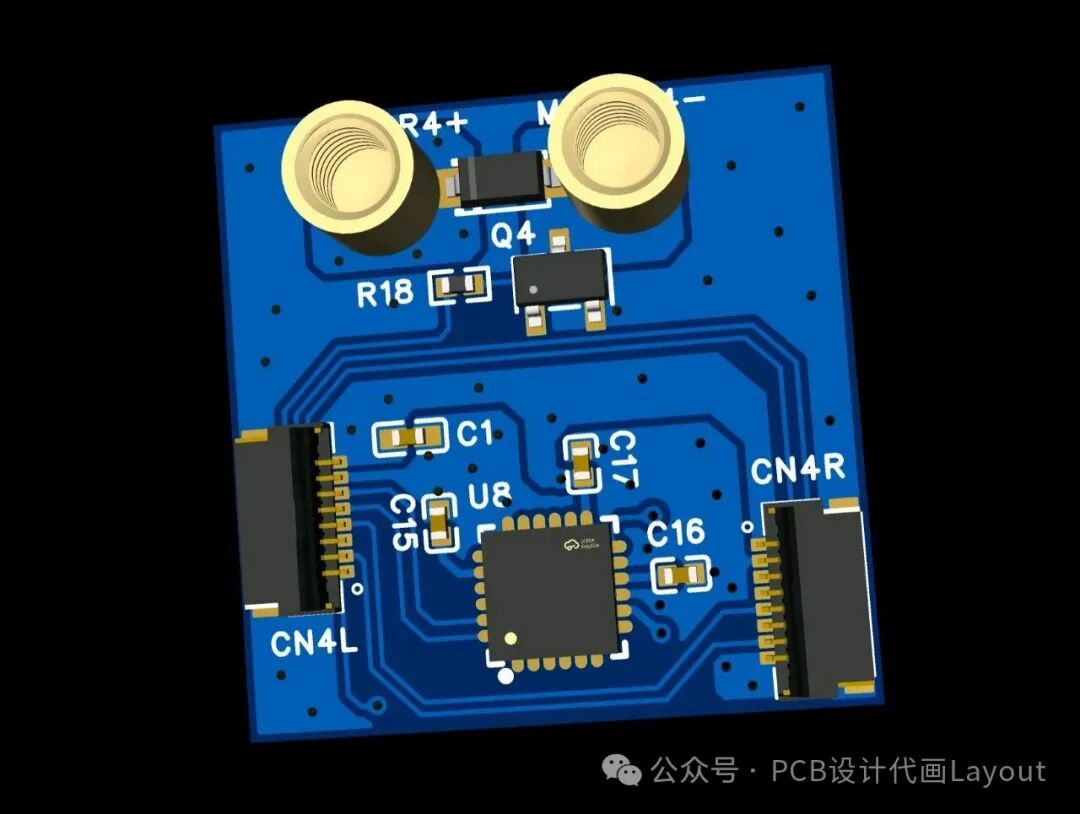

案例三：模拟信号或电机驱动模块

此部分设计可能涉及模拟信号处理或电机驱动。板上的同轴连接器（标记为R4+和M-）暗示其可能用于连接精密电阻或传感器，进行差分信号测量。集成电路U8及其周边的晶体管Q4、电阻R18和电容网络（C1, C16, C17）共同构成了一个信号调理或功率放大电路。两侧的排针（CN4L, CN4R）同样为模块化连接提供了便利。这种将模拟部分相对独立布局的做法，有助于减少数字信号的干扰，是混合信号电路设计中的一个重要原则。

案例四：集成通信与多路控制接口

这张视图展示了一个功能高度集成的子板。中央的黑色主控芯片（U7）可能集成了无线通信（如Wi-Fi/蓝牙）和多种外设接口。板载四个金色天线触点，用于增强无线信号。丰富的接口是亮点：白色USB口（CN3L）、电机驱动接口（MOTOR3+/MOTOR3-）、多路GPIO排针以及额外的连接器（J15）。周边的电阻、电容网络（如C6-C8, R8-R17）为芯片的各个功能引脚提供支持和保护。紫色LED（AE1）可能用于指示网络连接或特定工作状态。这种设计非常适合物联网（IoT）设备或需要复杂控制的机器人项目。

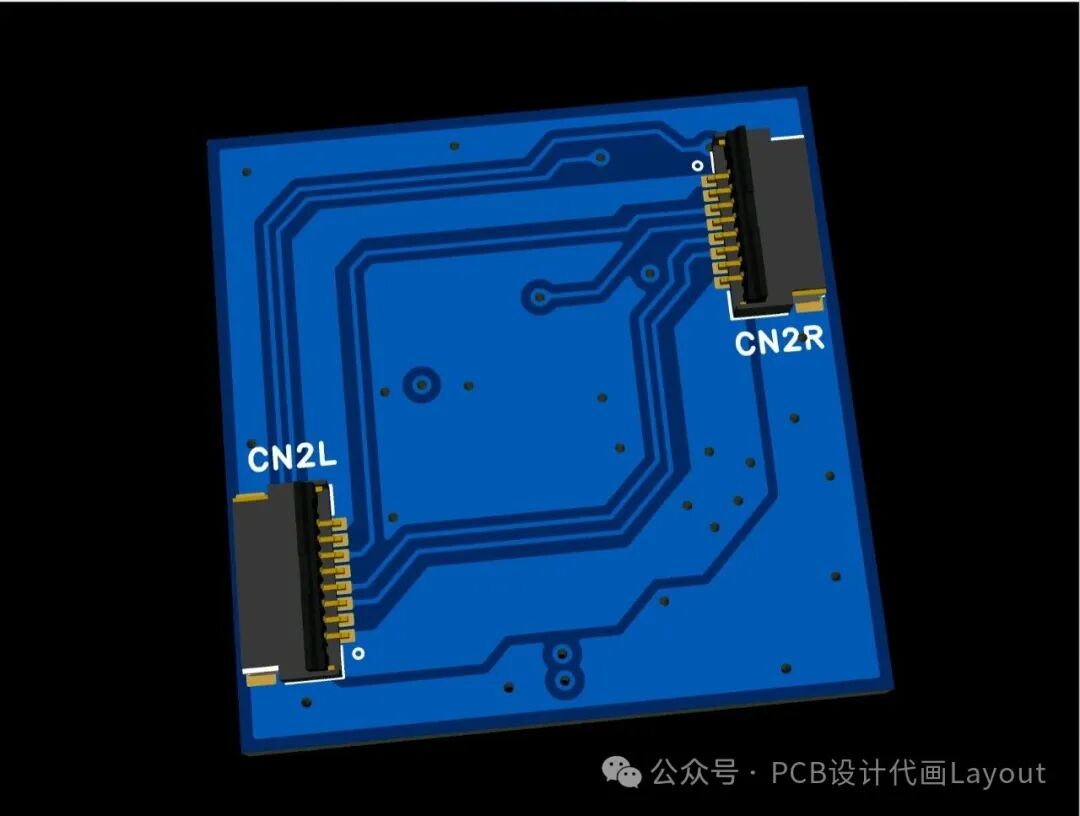

案例五：简洁的桥接或转接板设计

并非所有PCB都布满芯片。这张图展示了一块非常简洁的板子，其核心功能可能是信号桥接、电平转换或纯粹的物理转接。左右两列金色的排针（CN2L, CN2R）是唯一的“元件”，它们通过板上精心布设的蓝色走线一一对应连接。设计重点完全落在了PCB布局布线本身：确保信号路径最短、避免交叉干扰，并保持整齐的焊盘排列以便于焊接。这类设计是学习PCB基础布局规则的绝佳入门案例。

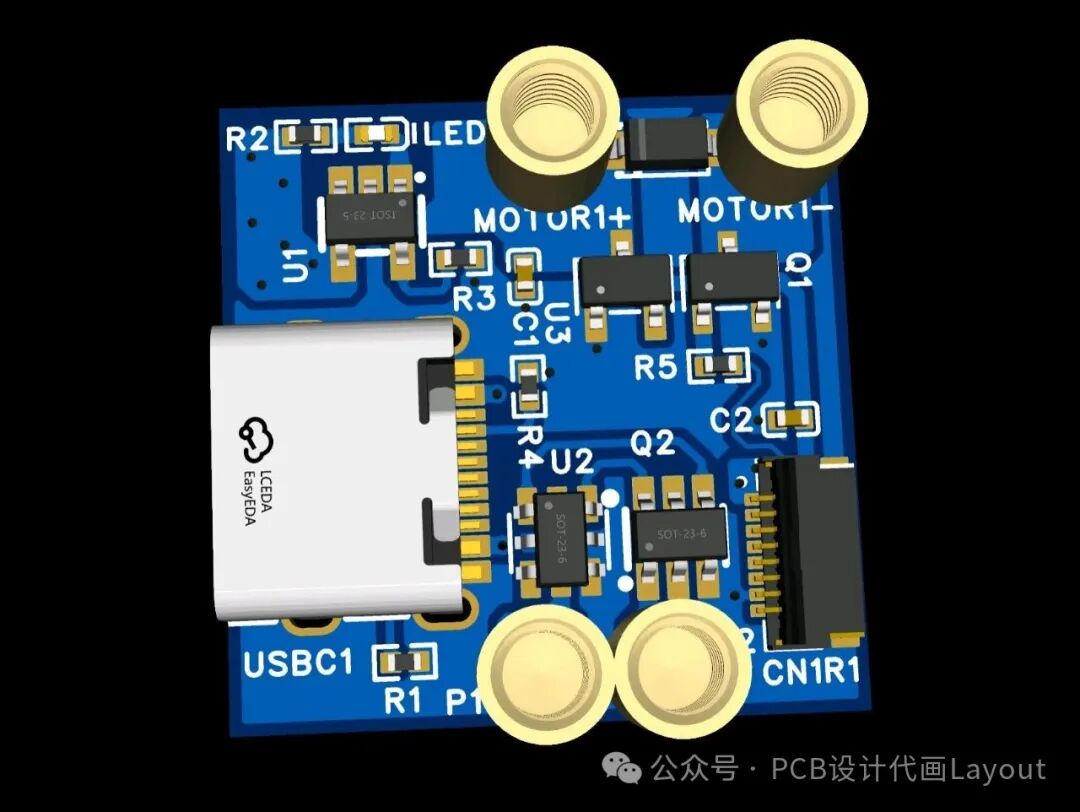

案例六：另一视角的电源与USB枢纽

最后一张图从另一个角度展示了电源输入与分配单元。同样包含一个USB Type-C接口（USBC1），以及用于电机驱动的电源输出端子（MOTOR1+/MOTOR1-）。集成电路U2、U3（均为SOT-23-6封装）和晶体管Q2构成了另一路电源转换或保护电路。电阻网络（R1-R5）和电容（C1, C2）完成信号的设定与滤波。白色连接器上的“LCEDA EasyEDA”标识巧妙地展示了设计工具本身。

通过嘉立创EDA的3D预览功能，设计师可以在投板前清晰地审查元件的布局、高度和装配效果，极大避免了实物组装时的机械干涉问题。

总结

通过以上六个局部案例的3D视图，我们可以一窥使用嘉立创EDA进行PCB设计的完整流程：从电源管理、逻辑控制、信号处理到接口扩展。软件提供的实时3D渲染功能，让设计验证变得直观高效。对于希望从理论走向实践的开发者而言，在云栈社区这样的技术论坛中分享和讨论类似的实际项目，是快速积累经验、解决疑难问题的好方法。无论是简单的转接板还是复杂的集成系统，嘉立创EDA都能提供有力的支持，帮助你将创意快速转化为可以握在手中的电路板。
