ODX（ISO 22901）标准解析：如何通过DID与DTC实现整车级诊断信息统一

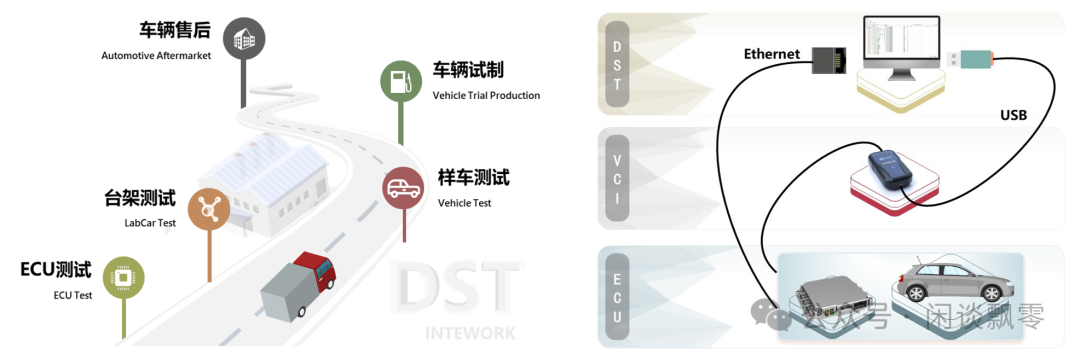

车辆从研发、生产到售后维修的完整生命周期中，一个核心的刚性需求是：如何统一获取所有ECU的运行状态、统一解析所有ECU的故障信息？ 对于主机厂（OEM）而言，这不仅是技术挑战，更是提升运维效率和用户体验的关键。

本文将从“统一诊断服务UDS是什么，其与CAN/Someip有何区别”入手，逐步深入探讨ECU如何通过DID和DTC定义故障与数据，并重点剖析ODX文件与A2L文件的差异。最后，我们会结合一个简化的ODX示例，解读其核心结构，并梳理ODX如何贯穿“需求定义→数据描述→功能实现→工具集成”这一整车全生命周期，实现诊断信息的真正统一。

一、基础认知：什么是统一诊断服务UDS？与CAN/SomeIP的联系与区别

很多刚接触车载诊断的从业者容易将“总线通信”与“诊断服务”混淆，其实二者定位截然不同。我们先理清边界。

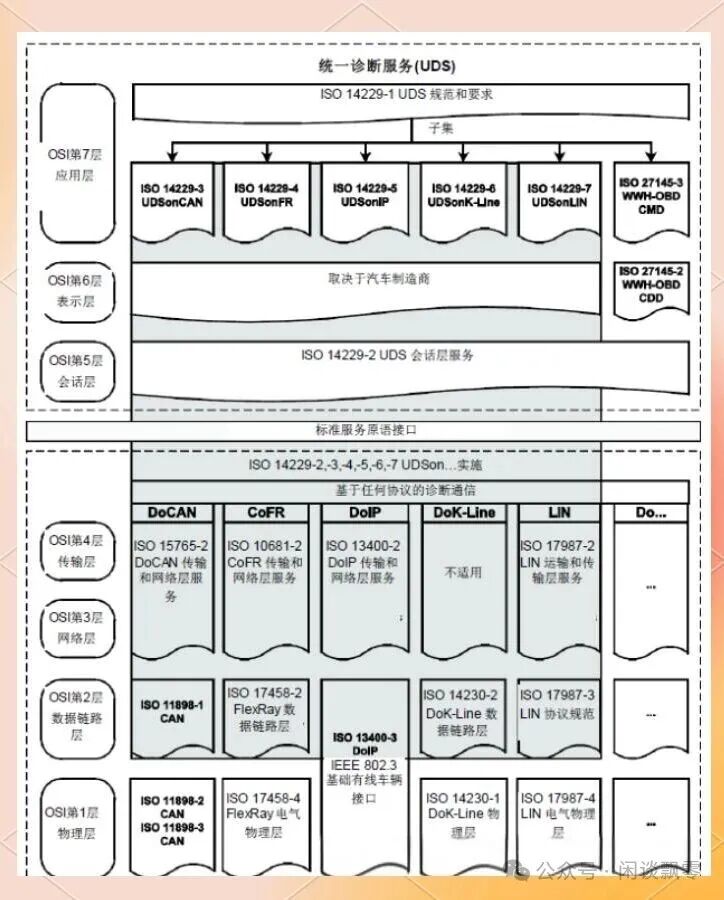

1. 什么是统一诊断服务（UDS）

UDS（Unified Diagnostic Services，统一诊断服务）的核心标准是 ISO 14229。它是一套跨厂商、跨ECU的通用诊断交互规范。UDS不关心底层传输载体是什么，只定义诊断仪与ECU之间的“对话规则”，具体包括：

• 诊断请求的类型（如读数据、读故障、清除故障、安全访问、程序刷写等）；
• 每种请求的格式、响应格式、错误反馈机制；
• 故障的编码规则、数据的标识方式；
• 诊断会话的切换（如默认会话、扩展会话、编程会话）。

简单来说，UDS就是诊断仪与ECU之间的“通用语言”，确保不同厂商的诊断工具能与不同供应商的ECU正常通信。

2. 主要的UDS指令（核心服务）

UDS核心指令（服务）均以十六进制编码（SID）区分。结合车载诊断的实际需求，以下是最常用、与后续将提到的DID、DTC关联最紧密的核心指令，也是ODX文件中重点定义的内容：

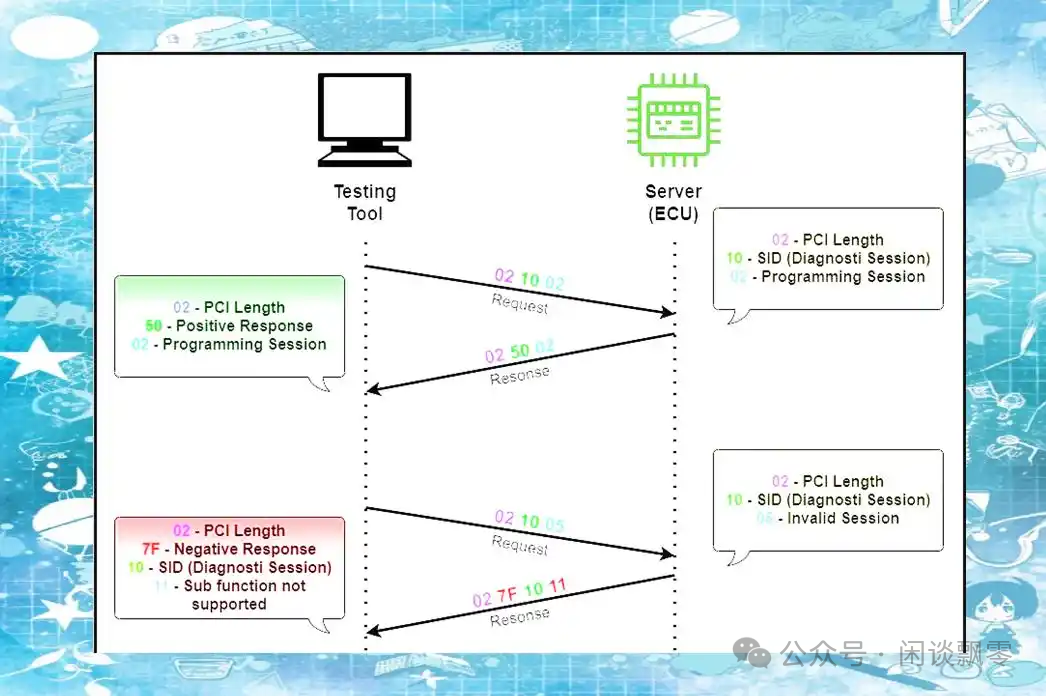

• 0x10（诊断会话控制）：核心用于切换ECU诊断会话，如默认会话（常规诊断）、扩展会话（高级诊断）、编程会话（程序刷写），是所有诊断操作的基础。
• 0x14（清除诊断故障信息）：用于清除ECU内部存储的DTC故障码、故障记录及冻结帧数据，通常需满足特定清除条件（如故障已恢复）。
• 0x19（读取故障码信息）：最核心的故障读取指令，支持读取当前故障、历史故障、故障状态、冻结帧等，直接关联DTC定义。
• 0x22（按数据标识符读数据）：通过DID读取ECU内部数据，如VIN、软件版本、传感器数值等，是DID发挥作用的核心指令。
• 0x2E（按数据标识符写数据）：通过DID向ECU写入配置参数、标定值等（通常需先通过安全访问授权）。
• 0x31（例程控制）：执行ECU特定诊断例程，如传感器自检、故障模拟等，辅助故障定位与功能验证。

这些UDS指令是ODX文件的核心描述对象，ODX会明确每个指令的请求/响应格式、参数要求，确保不同ECU对同一指令的交互逻辑统一。

3. 诊断（UDS）与CAN/SomeIP的联系与区别

CAN、SomeIP是“底层总线/传输协议”，而UDS是“上层诊断服务”，二者是“载体与内容”的关系，而非对立。具体区别与联系如下表所示：

对比维度	CAN / SOME/IP	UDS 诊断
核心定位	正常车控通信的“传输通道”	车辆运维、故障监控的“专用服务”
核心职责	传输实时车控信号（如车速、油门）、SOA服务，支撑正常行驶功能	读取ECU状态、解析故障、刷写程序、标定参数，支撑运维需求
运行时机	车辆上电、行驶中，常态运行	研发测试、生产下线、售后维修、远程监控时为主
底层载体	CAN（传统总线）、CAN FD（高速总线）、以太网（SomeIP）	可基于CAN传输（适配ISO 15765 DoCAN协议）、以太网传输（适配DoIP协议）
整车价值	让车“能开、能实现既定功能”	让车“能监控、能维修、能定位问题、能迭代升级”

一句话总结：CAN/SomeIP 管“正常开车”，UDS 管“修车、看车、检车”；UDS是跑在总线上的专用服务，总线是UDS诊断的传输载体。

二、ECU诊断的最小单元：DID与DTC如何定义故障与数据

ODX的核心作用是“统一整车诊断信息”，而其统一的基础，正是单个ECU内部的DID与DTC——二者是ECU诊断的“原子单元”。我们先快速回顾其核心逻辑，为后续解读ODX做铺垫。

1. DID：数据标识符（Data Identifier）

DID是给ECU内部每一段“可读/可写数据”分配的唯一标识，通常为2字节十六进制数（如0xF100代表车辆识别码VIN，0xF190代表ECU软件版本）。它直接对应UDS核心服务：

• 0x22服务：按DID读取ECU数据（如读取VIN、软件版本、发动机转速）。
• 0x2E服务：按DID写入ECU数据（如写入配置参数、标定值）。

其核心价值在于：外部诊断工具无需关心ECU内部的软件实现或数据存储地址，只需通过统一的DID，就能快速读写所需数据，实现“黑盒访问”。

2. DTC：故障码（Diagnostic Trouble Code）

DTC是ECU检测到故障后生成的标准化故障编码，通常为3字节（如P0101代表空气流量传感器范围/性能故障）。它直接对应UDS核心服务：

• 0x19服务：读取ECU内的DTC信息（包括故障码、故障状态、冻结帧、故障触发次数）。
• 0x14服务：清除ECU内的历史DTC与故障记录。

每个DTC不仅是一串编码，还包含完整的故障定义：故障描述、故障触发条件（如传感器信号超出阈值）、故障清除条件（如故障恢复后运行一定时间）、故障等级（如轻微故障、严重故障）。

3. 单个ECU够用，整车层面存在明显局限

单个ECU可以通过DID、DTC实现自身的诊断，但放到整车层面，问题就会凸显：

• 编码不统一：不同供应商对同一类数据/故障，可能分配不同的DID/DTC编码。
• 解析不统一：相同DID的数据格式、单位（如转速单位是RPM还是r/min），不同ECU可能不一致。
• 描述不统一：同一类故障的DTC文本描述、故障等级，不同供应商可能有差异。
• 工具适配难：诊断工具需要单独适配每个ECU的DID/DTC规则，无法实现整车批量诊断。

而ODX标准的核心价值，正是解决上述“不统一”问题——用一套标准化的格式，将所有ECU的DID、DTC、UDS服务等诊断信息，统一描述、统一管理。

三、易混淆文件对比：ODX与A2L到底有什么差别？

在车载诊断与标定领域，ODX和A2L是两个极易混淆的文件。二者均用于描述ECU相关数据，但定位、用途、内容完全不同。

1. ODX：Open Diagnostic Data Exchange（开放诊断数据交换）

ODX的核心标准为 ISO 22901，本质是 诊断数据的标准化描述文件，采用XML格式，核心定位是“整车诊断统一”。
其核心描述内容包括：

• UDS服务定义（如0x10、0x22、0x19等服务的请求/响应格式）。
• DID定义（编码、数据格式、读写权限、物理意义、关联的数据解析规则）。
• DTC定义（编码、故障文本、触发/清除条件、关联的冻结帧DID）。
• 通信参数（如CAN ID、波特率、DoIP地址、诊断超时时间）。
• ECU诊断能力汇总（整合该ECU所有诊断相关信息）。
  ODX的面向对象是：诊断工具、售后诊断仪、产线下线检测设备、远程诊断平台。其核心价值是实现“整车级统一诊断”，贯穿车辆全生命周期。

2. A2L：ASAM MCD-2 MC（标定数据描述文件）

A2L的核心标准为ASAM MCD-2 MC，本质是 ECU标定数据的描述文件，核心定位是“研发阶段的参数标定”。
其核心描述内容包括：

• ECU内部变量（如控制参数、传感器变量）在RAM/Flash中的存储地址。
• 变量的物理量转换公式（如AD采样值转换为实际温度）、单位、量程。
• 标定接口定义（如XCP/CCP标定协议的通信参数）。
• 观测量、标定值的权限与修改规则。
  A2L的面向对象是：研发工程师、标定工具（如CANape、INCA）。其核心价值是“无需修改ECU软件，就能调整控制参数”，主要用于研发、标定阶段，一般不参与售后诊断。

3. ODX与A2L核心区别汇总

对比维度	ODX	A2L
核心标准	ISO 22901	ASAM MCD-2 MC
核心用途	诊断：读状态、读故障、刷程序、售后运维	标定：调参数、观测量、研发调试
依赖协议/服务	UDS（ISO 14229）	XCP / CCP（标定协议）
内容重点	DID、DTC、UDS服务、诊断通信参数	变量地址、物理转换公式、标定接口
使用阶段	全生命周期：研发→生产→售后→报废	主要在研发、标定阶段，售后基本不用
工具支持	CANdelaStudio、诊断仪、ODX解析工具	CANape、INCA、标定专用工具

一句话总结：ODX管“诊断和故障”，解决整车运维统一问题；A2L管“标定和调试”，解决研发阶段参数优化问题，二者互补，并不互相替代。

四、实战解读：基于ODX示例，看懂ODX文件的核心结构

了解了ODX的定位与价值后，我们结合一份简化的ODX示例（模拟发动机ECU），拆解其核心结构。重点关注与DID、DTC相关的部分，理解ODX如何统一描述ECU诊断信息。

1. ODX示例（简化版，XML格式）

<?xml version="1.0" encoding="UTF-8"?>
<ODX xmlns="http://asam.net/mcd/2d/ODX/2.2.0"
     xmlns:xsi="http://www.w3.org/2001/XMLSchema-instance"
     xsi:schemaLocation="http://asam.net/mcd/2d/ODX/2.2.0 ODX_220.xsd">

  <!-- 1. 文件头：元数据信息 -->
  <HEADER>
    <SHORT-NAME>ECM_ODX_Example</SHORT-NAME>
    <VERSION>1.0.0</VERSION>
    <CREATION-DATE>2026-03-01</CREATION-DATE>
    <COMPANY>OEM_Example</COMPANY>
  </HEADER>

  <!-- 2. 数据对象属性（DOP）：定义数据格式 -->
  <DOP-SPECS>
    <DOP ID="DOP_VIN">
      <SHORT-NAME>DOP_VIN_17CHAR</SHORT-NAME>
      <BASE-DATA-TYPE>ASCIISTRING</BASE-DATA-TYPE>
      <BIT-LENGTH>136</BIT-LENGTH><!-- 17位ASCII，17×8=136bit -->
      <DESC>车辆识别码（17位）</DESC>
    </DOP>
  </DOP-SPECS>

  <!-- 3. DID 定义：数据标识符 -->
  <DATA-ID-SPECS>
    <DATA-ID ID="DID_F100_VIN">
      <SHORT-NAME>DID_F100_VIN</SHORT-NAME>
      <ID>0xF100</ID><!-- DID编码 -->
      <ACCESS-TYPE>READ-ONLY</ACCESS-TYPE><!-- 只读权限 -->
      <DOP-REF ID-REF="DOP_VIN"/><!-- 关联数据格式DOP -->
      <DESC>读取车辆识别码（VIN）</DESC>
    </DATA-ID>
  </DATA-ID-SPECS>

  <!-- 4. DTC 定义：故障码 -->
  <DTC-SPECS>
    <DTC ID="DTC_P0101">
      <SHORT-NAME>DTC_P0101_MAF</SHORT-NAME>
      <TROUBLE-CODE>0x000101</TROUBLE-CODE><!-- 3字节DTC编码 -->
      <DISPLAY-TROUBLE-CODE>P0101</DISPLAY-TROUBLE-CODE><!-- 标准显示码 -->
      <TEXT>空气流量传感器范围/性能故障</TEXT><!-- 故障描述 -->
      <DETECTION-CONDITION>空气流量传感器信号超出0-5V有效范围</DETECTION-CONDITION><!-- 触发条件 -->
      <CLEAR-CONDITION>修复传感器后，清除故障码并运行10分钟无异常</CLEAR-CONDITION><!-- 清除条件 -->
    </DTC>
  </DTC-SPECS>

  <!-- 5. ECU配置：汇总所有诊断能力 -->
  <ECU-CONFIGS>
    <ECU-CONFIG ID="ECU_ECM_Config">
      <SHORT-NAME>发动机ECU诊断配置</SHORT-NAME>
      <DATA-ID-SPEC-REF ID-REF="DID_F100_VIN"/><!-- 引用DID -->
      <DTC-SPEC-REF ID-REF="DTC_P0101"/><!-- 引用DTC -->
      <DOP-SPEC-REF ID-REF="DOP_VIN"/><!-- 引用DOP -->
    </ECU-CONFIG>
  </ECU-CONFIGS>

</ODX>

2. 核心结构解读（重点关注4个关键节点）

ODX文件的核心逻辑是“分层定义、集中汇总”。我们结合上述示例拆解关键节点，不用关注复杂的XML语法，重点理解“ODX如何描述DID、DTC”。

（1）HEADER（文件头）：元数据信息

核心作用：记录ODX文件的基础信息，便于管理与追溯，包括文件名称、版本、创建日期、所属厂商等。示例中明确了该文件是“发动机ECU的ODX示例”，版本为1.0.0。

（2）DOP-SPECS（数据对象属性）：统一数据格式

核心作用：定义DID对应数据的“解析规则”，避免不同ECU对同一类数据的格式、单位不统一。示例中 DOP_VIN 定义了“VIN是17位ASCII字符串，总长度136bit”，后续所有关联该DOP的DID，都按这个规则解析。
这就是ODX统一数据解析的核心：先定义通用数据格式（DOP），再让DID关联DOP，确保所有ECU的同类数据，解析规则一致。

（3）DATA-ID-SPECS（DID定义）：统一数据标识

核心作用：定义每个DID的编码、权限、关联的DOP及物理意义。示例中 DID_F100_VIN 明确了：

• DID编码：0xF100（整车统一分配，所有ECU的VIN都用这个DID）。
• 权限：只读。
• 数据格式：关联 DOP_VIN（按17位ASCII字符串解析）。
• 物理意义：读取车辆识别码。

（4）DTC-SPECS（DTC定义）：统一故障描述

核心作用：定义每个DTC的编码、故障描述、触发/清除条件，确保所有ECU的同类故障，描述与规则一致。示例中 DTC_P0101 明确了：

• DTC编码：0x000101（底层编码），标准显示码P0101（行业通用）。
• 故障描述：空气流量传感器范围/性能故障（整车统一话术）。
• 触发条件：传感器信号超出0-5V有效范围。
• 清除条件：修复后运行10分钟无异常，可清除故障码。

（5）ECU-CONFIGS（ECU配置）：集中汇总

核心作用：将该ECU的DID、DTC、DOP等所有诊断信息，集中汇总到一个“容器”中。诊断工具加载ODX时，只需读取这个节点，就能获取该ECU的全部诊断能力。

3. 解读总结

从示例可以看出，ODX文件的核心逻辑是：先定义通用规则（DOP），再定义具体诊断单元（DID、DTC），最后汇总到ECU配置中。这种结构确保了：

• 所有ECU的DID/DTC编码、解析规则、故障描述统一。
• 诊断工具无需适配单个ECU，只需加载ODX，就能自动识别、解析所有诊断信息，极大简化了复杂的车载网络通信适配工作。

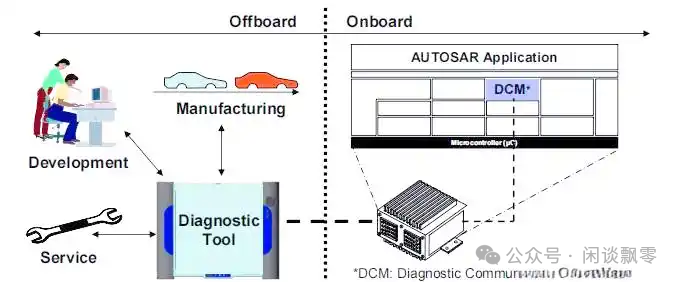

五、落地应用：ODX如何嵌入整车全生命周期

ODX不是一份“孤立的文件”，而是贯穿整车从需求定义到售后运维的“诊断数据主线”。我们按整车开发与运维的四大核心阶段，拆解ODX的落地过程。

1. 需求定义阶段：OEM制定整车诊断规范，明确ODX模板

这是ODX统一的基础，由OEM主导，核心是“定规则、定模板”：

• 制定整车诊断规范：明确整车必须支持的UDS服务、DID/DTC的编码规则、故障等级划分、冻结帧规则。
• 定义公共DID/DTC：统一整车级公共数据（如VIN、软件版本）的DID，统一常见故障（如传感器故障）的DTC编码与描述。
• 输出ODX模板：制定统一的ODX文件结构、命名规则、DOP定义模板，要求所有Tier1供应商按模板输出ECU级ODX。

2. 数据描述阶段：供应商输出ODX，OEM统一整合校验

该阶段由Tier1供应商与OEM协同完成，核心是“按规描述、统一整合”：

• Tier1供应商：按OEM提供的ODX模板，用专用工具（如CANdelaStudio）描述本ECU的诊断信息，输出ECU级ODX文件。
• OEM整合校验：收集所有ECU的ODX文件，统一校验，合并成“整车级ODX诊断数据库”，确保所有ECU的诊断信息统一。

3. 功能实现阶段：ODX作为开发与测试的统一依据

ODX成为ECU软件开发、测试的“验收标准”：

• ECU软件开发：工程师按照ODX中定义的DID、DTC、UDS服务，开发ECU的诊断功能，确保软件实现与ODX描述一致。
• 测试验证：测试团队基于ODX自动生成诊断测试用例，通过诊断工具加载ODX，自动验证ECU的诊断功能，确保符合OEM规范。

4. 在线/线下诊断工具集成阶段：整车统一诊断落地

这是ODX价值的最终体现，实现“一份ODX，全场景通用”：

• 线下诊断：4S店售后诊断仪、产线下线检测设备，直接加载整车级ODX，自动识别所有ECU，无需单独适配，实现批量诊断、快速维修。
• 在线诊断：OTA升级平台、远程诊断平台，基于ODX解析车上报的故障码、状态数据，实现整车级远程健康监控、故障预警。

六、总结

• UDS是整车诊断的“通用语言”（ISO 14229），CAN/SomeIP是诊断的“传输载体”，二者协同支撑整车诊断。
• DID、DTC是ECU诊断的最小单元，分别描述数据与故障，但需通过ODX实现整车统一。
• ODX是ISO 22901标准的诊断描述文件，管“诊断与故障”；A2L是标定描述文件，管“研发与调试”，二者互补。
• ODX贯穿整车全生命周期，从需求定义、数据描述，到功能实现、工具集成，实现整车级诊断统一，解决不同供应商ECU诊断不兼容的问题。

放到整个汽车总线技术体系中，DBC、ARXML、ODX三者各司其职、相互协同，构成OEM整车数据定义的核心底座：

• DBC：统一CAN总线信号，支撑传统车载网络的正常通信。
• ARXML：统一SOME/IP服务与SOA架构，支撑以太网、域控制器的协同工作。
• ODX：统一整车诊断信息，支撑车辆全生命周期的运维、监控与维修。

简单来说：DBC + ARXML 让车“能协同、能控制”；ODX 让车“能监控、能维修、能管理”。如果你想深入了解其他汽车网络协议或嵌入式开发知识，欢迎在 云栈社区 与其他开发者交流探讨。
