[C/C++] 用ESP32 LoRa模块打造单按键极简掌机：三款减压小游戏全攻略

这是一台极简的掌机：一块 Heltec ESP32 LoRa（自带 0.96“ OLED）、一颗按键、几颗 LED 和一个有源蜂鸣器，就能跑 3 款小游戏；菜单、选择、游玩全靠 一颗按键 完成，做工从面包板到 3D 外壳一应俱全，源码开放，适合动手热身。

项目亮点

• 单按键交互：短按切换菜单项，长按启动或退出游戏（>1s 进入所选游戏，>2s 返回菜单），LED 与蜂鸣器提供“开始/赢/输”反馈。
• 硬件极简：主控采用 Heltec ESP32 LoRa 显示模块，通过 USB 取电；板载 3.3V 稳压给按键和灯供电。使用 BC557 PNP 晶体管 驱动蜂鸣器和 LED，避免 IO 直接带载。LED 并联实现同步闪烁。
• 三款小游戏内置：
  • Hamba Match（定格对齐）
  • Hamba Run（类似 Chrome 小恐龙，跳跃躲障）
  • Number Hold（数字定点匹配）
• OLED 特性：Heltec 板载 OLED 屏需要在初始化时将 GPIO16 拉高 才能点亮。
• 按键中断 + 硬件去抖：按键采用中断读取，并使用 100nF 电容去抖，上拉电阻 1kΩ。

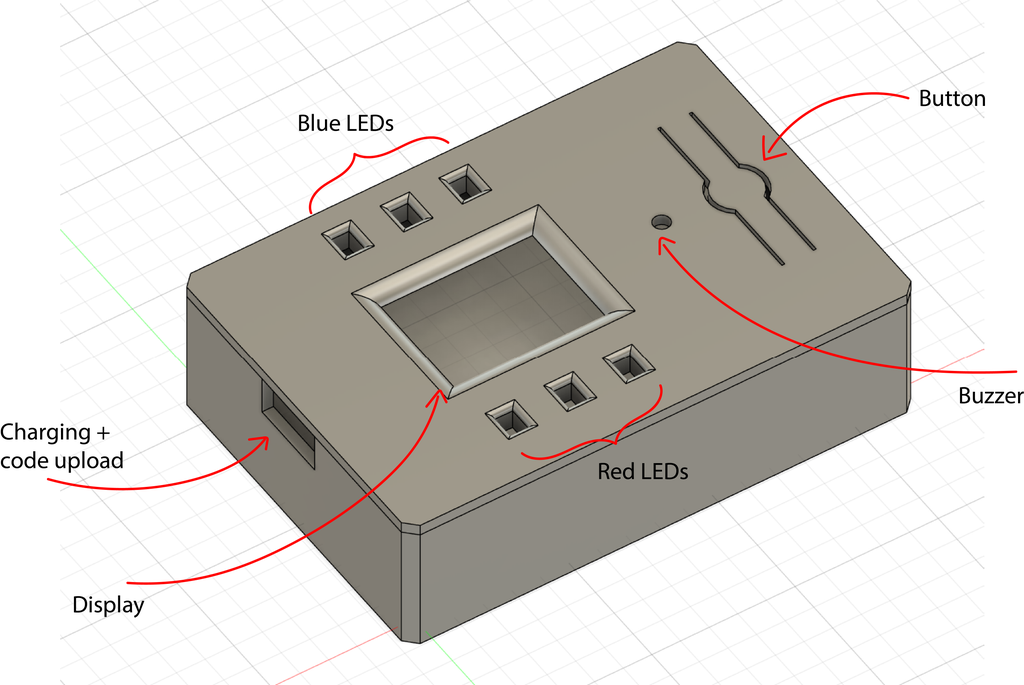

• 外壳友好：配套 3D 模型文件（前盖与后壳），内部还预留小电池空间，便于独立供电。

材料清单

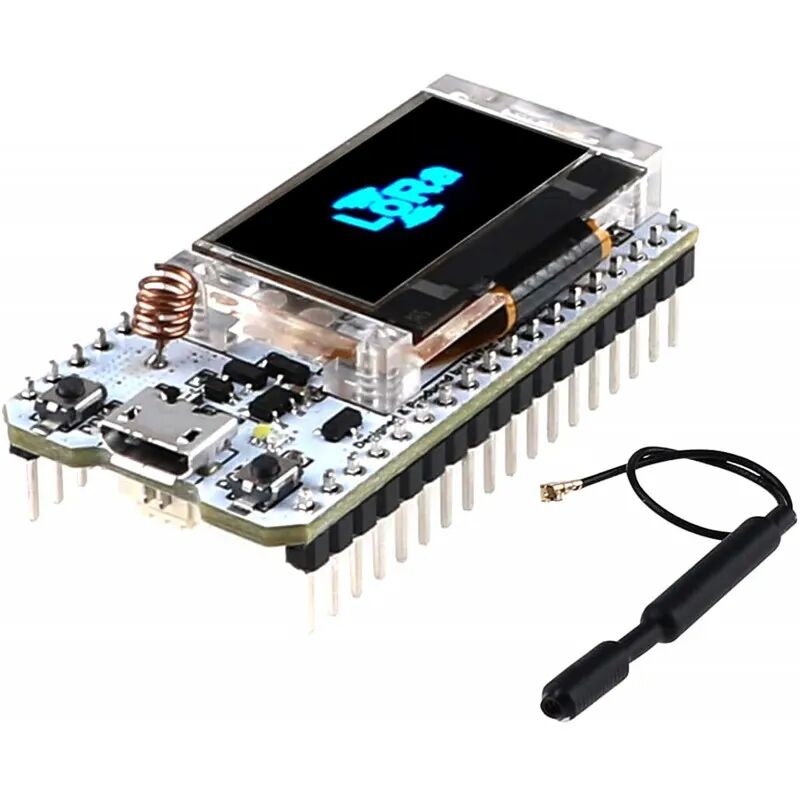

• Heltec ESP32 LoRa 显示模块 ×1
• 有源直流蜂鸣器 ×1
• 轻触按键 ×1
• BC557 PNP 晶体管 ×2
• 1kΩ 电阻 ×5
• 红色 LED ×3、蓝色 LED ×3
• 100nF 电容 ×1

所有元件都是常见基础器件，可直接面包板搭建。

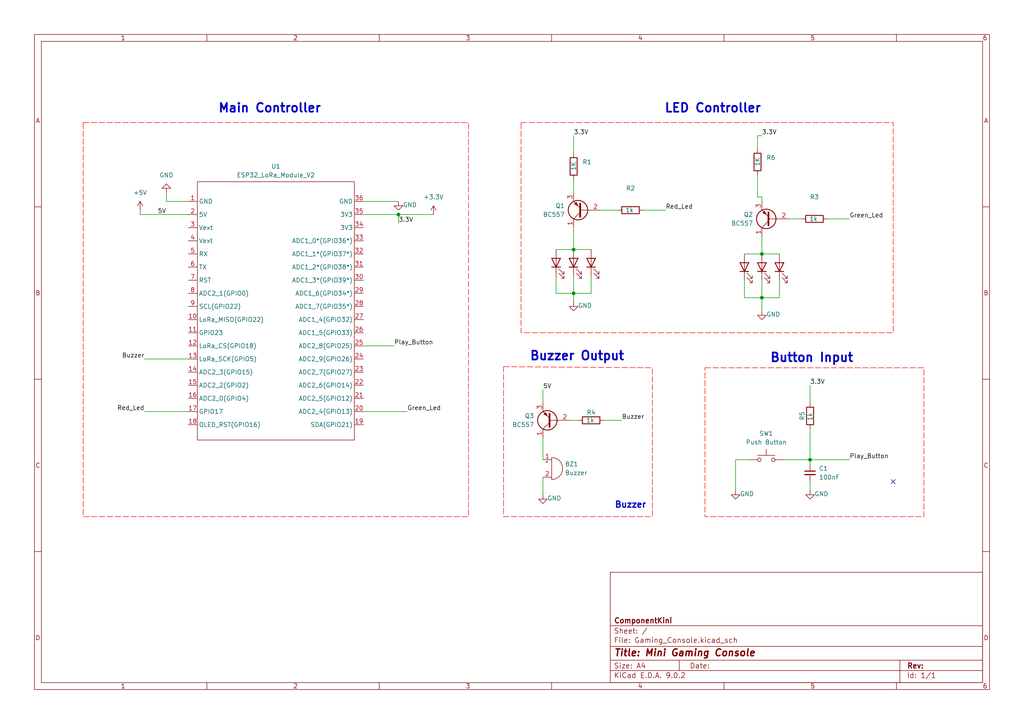

电路与装配

• 供电部分：通过 USB 提供 5V 输入，模块板载稳压输出 3.3V。
• 驱动部分：用 PNP 晶体管控制蜂鸣器和 LED 组，避免 IO 电流过大。LED 并联，同步闪烁。
• 按键部分：按键上拉 1kΩ，空闲电平为高，旁并 100nF 电容防抖。

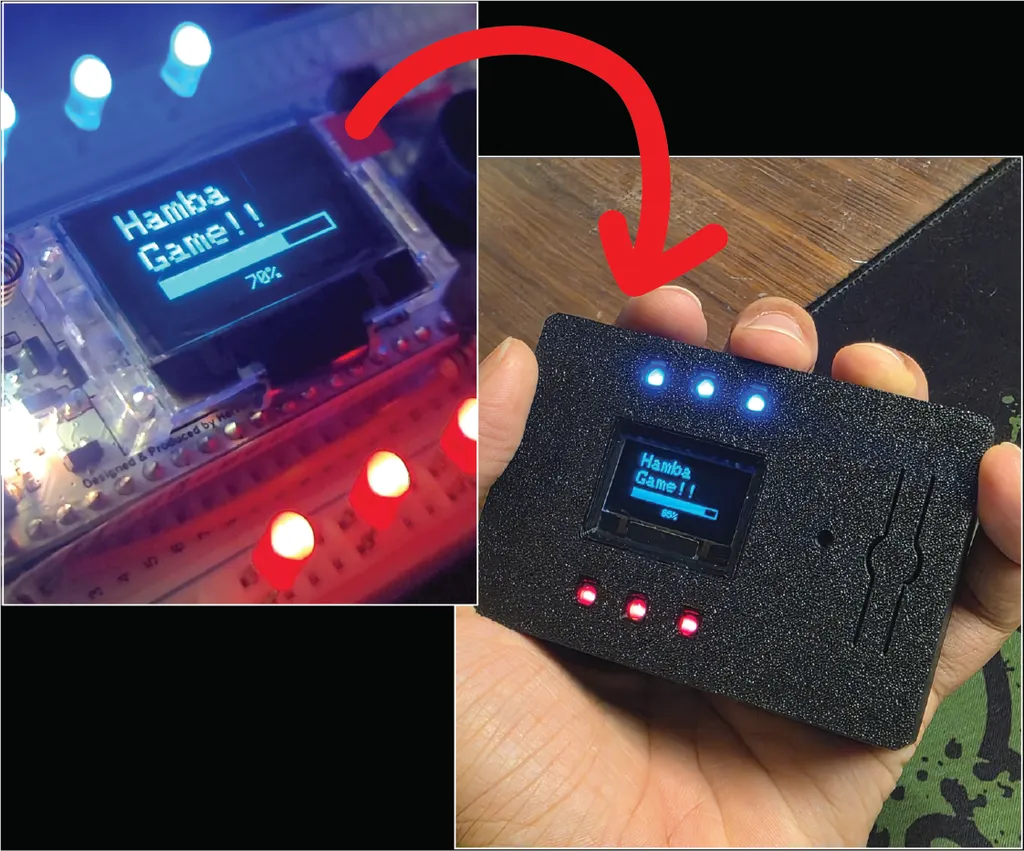

• 装配结构：模块置于面包板中央，两侧布置外设，最后配合 3D 打印外壳固定。

软件与交互逻辑

• 代码结构：主程序集中在 main.cpp，菜单显示函数 drawMenu()，执行函数 menuAction()。
• OLED 启动：Heltec 板载 OLED 需在初始化时手动拉高 GPIO16 才能工作。
• 按键中断：按键中断触发响应，需加上 IRAM_ATTR 修饰符以防止复位。
• 交互规则：
  • 短按：菜单中移动光标
  • 长按 >1s：进入当前游戏
  • 游戏内长按 >2s：退出并回到菜单

GitHub链接： https://github.com/AlAminAshik/Mini-game-consol-using-lora-display-esp32.git

开发与编译

• Arduino IDE：可直接将 main.cpp 内容复制到 IDE，安装依赖库后上传。依赖为 Adafruit SSD1306（作者示例版本 ^2.5.13）。
• PlatformIO（作者实测配置）：

[env:heltec_wifi_loRa_32_v2]    #using heltec_wifi_kit_v2 board will not work
platform = espressif32
board = heltec_wifi_loRa_32_v2
framework = arduino
monitor_speed = 115200
upload_speed = 115200
lib_deps =
    adafruit/Adafruit SSD1306@^2.5.13

三款小游戏简介

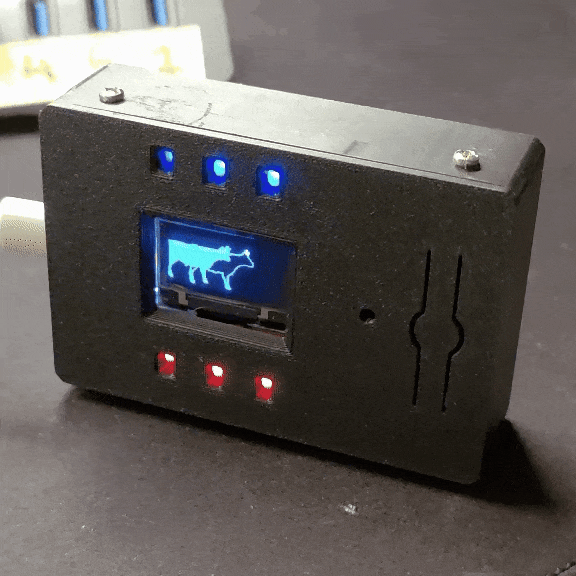

1. Hamba Match：屏幕上有移动图像与固定轮廓，玩家需在对齐时按下按键，关卡越高速度越快。

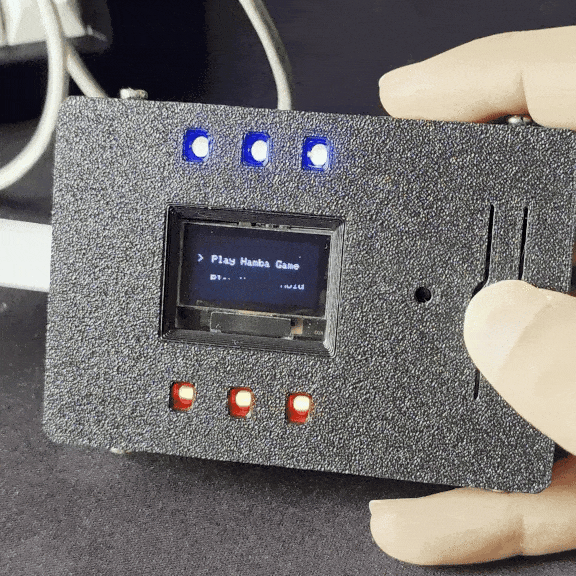

2. Number Hold：屏幕上循环显示数字，目标数字出现时按下即可得分。
3. Hamba Run：一款迷你“恐龙跳跃”游戏。随机生成障碍，按键控制角色起跳，碰撞即结束并显示分数。

图像素材的生成

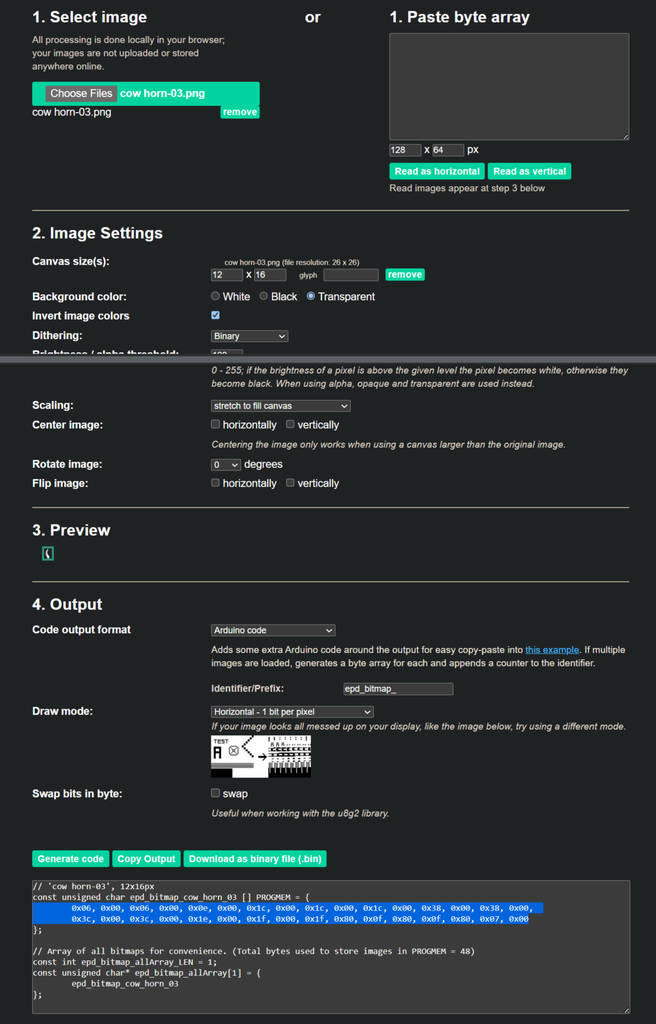

为了在 SSD1306 上显示小图标/像素牛等，作者用 Image2CPP 将 Illustrator 导出的 PNG 转为 C 数组；网页上可以调整阈值、尺寸与输出格式。作者也提示：低分辨率图案效果一般。

小结

这是一台“用最少外设做最完整交互体验”的极简掌机。单按键控制结合灯光与蜂鸣器反馈，让交互自然又富有节奏感。Heltec 模块自带 LoRa 与 OLED，但在此项目中只使用了显示部分。

未来可以尝试扩展 LoRa 功能，实现两台掌机间的无线对战或积分同步。如果加入 18650 电池供电方案，便携性和可玩性都会更上一层。

对于电子工程师或嵌入式爱好者来说，这是一个极具练手价值的小开源实战项目：从硬件到代码都简洁明了，却能完整体现交互设计、输入响应、显示控制等核心要素。简单、有趣、可拓展——正是那种能带来成就感的“指尖工程”。
