在进行CAD二次开发或处理DWG数据集成任务时，你是否曾遇到一些令人困惑的问题？例如，程序读取的图形数据与预期不符，或者某些自定义属性莫名丢失。很多时候，问题根源并不在于图形本身，而是深藏在DWG文件的内部数据结构中。
具体来说，以下这些场景尤为常见：
- XData异常：扩展数据未能正确写入或读取。
- 块引用关系混乱：嵌套块或外部参照的层级关系出现错误。
- 对象字典缺失：存储应用程序特定信息的命名字典找不到。
- 不同版本DWG行为差异：高版本CAD软件生成的文件在低版本API中解析出错。
遗憾的是，AutoCAD或常见的DWG查看器通常只专注于渲染图形，对于文件内部的元数据、字典结构等底层信息却无能为力。这使得开发者排查问题如同“盲人摸象”。
为了解决这个痛点，我开发了 DWGInsightPro——一个专注于深度剖析DWG文件内部结构的桌面工具。它旨在帮助开发者、CAD管理员或数据工程师“透视”DWG文件，快速理解其真实的组织方式和数据构成。
核心功能

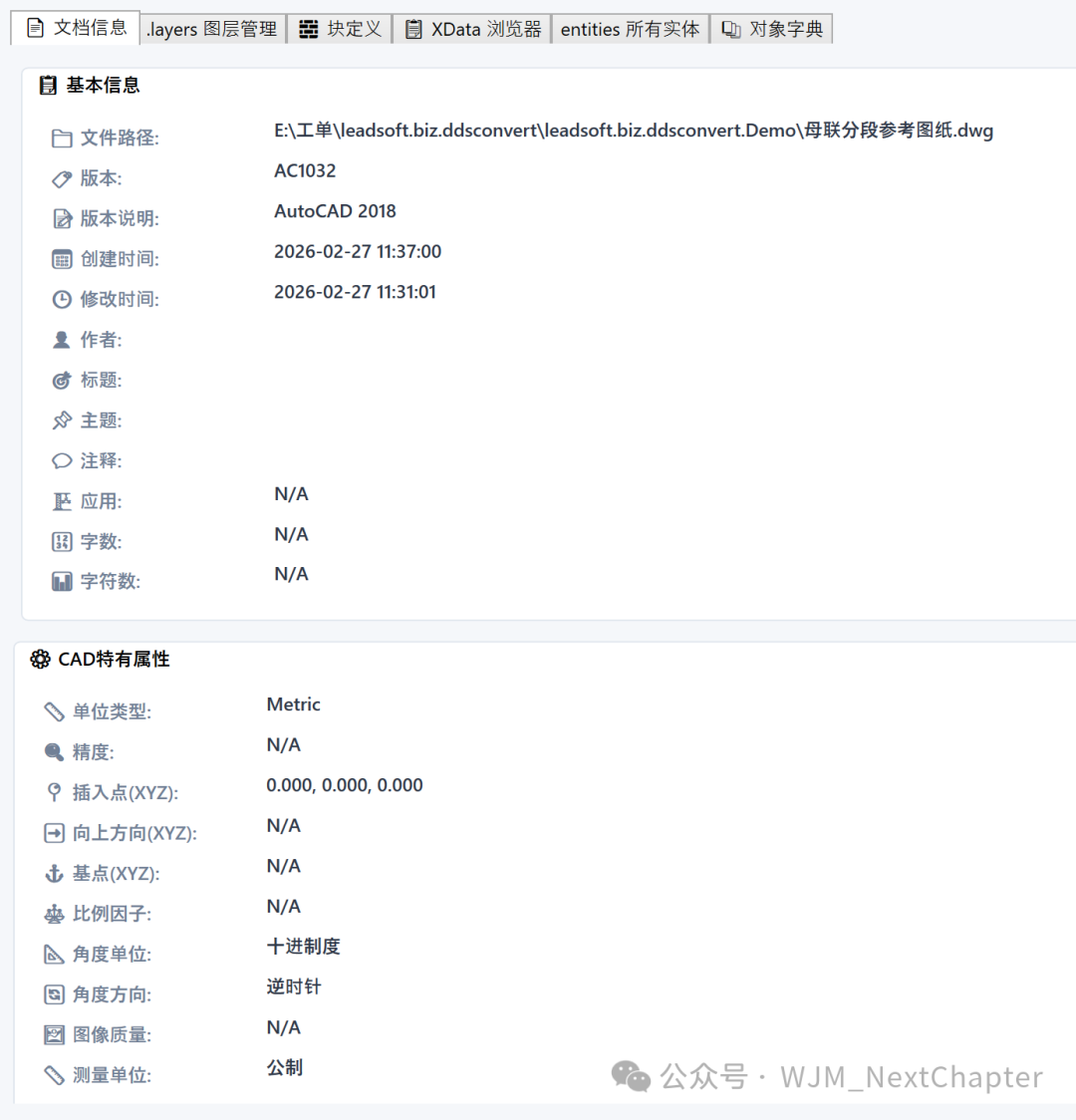

1、 文件基础信息分析
全面解析DWG文件的元数据，包括版本号（如AC1032对应AutoCAD 2018）、文件路径、创建与修改时间，以及CAD特有的系统变量，如单位、插入点、角度方向等。

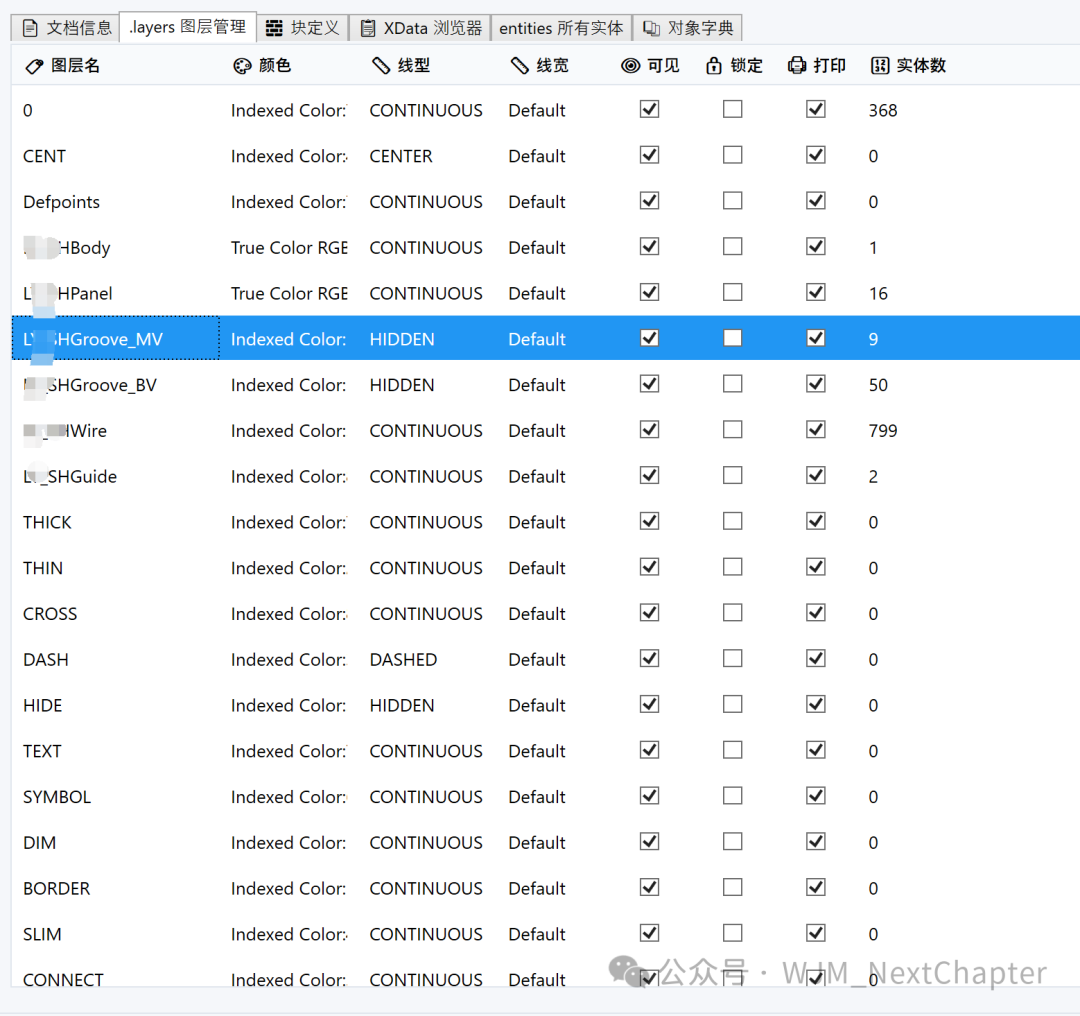

2、 图层管理
清晰展示文件中的所有图层，包括图层名、颜色索引、线型、线宽、可见性、锁定状态以及该图层上包含的实体数量。这对于检查图纸规范或定位特定图层上的问题非常有用。

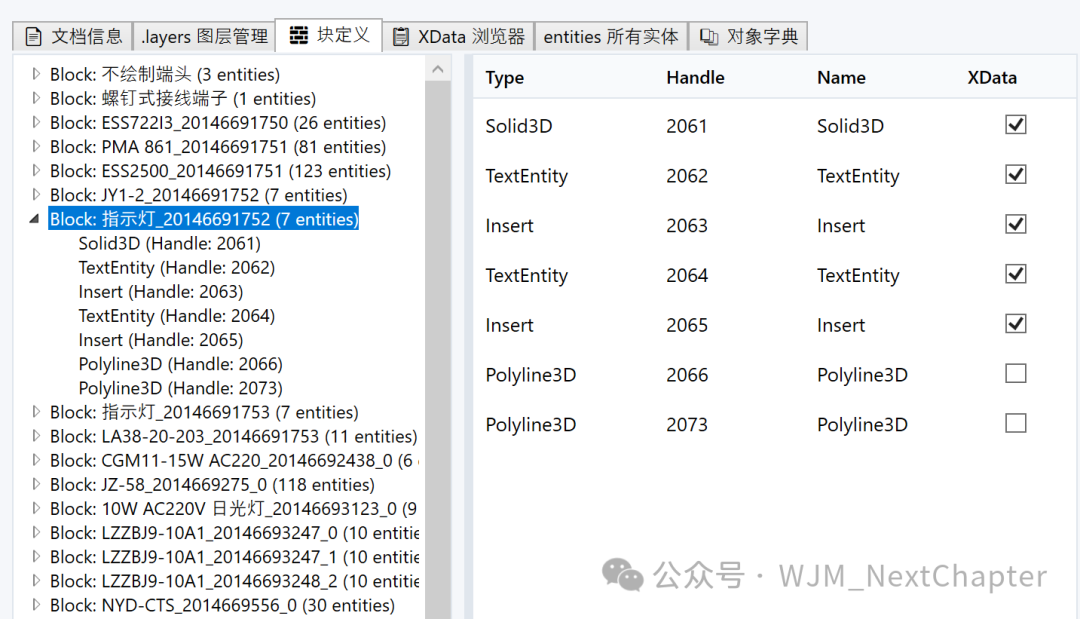

3、 块定义分析
深入查看每一个块定义（Block）的详细构成。工具会列出块内的所有实体（如Solid3D、Text、Insert等），并显示每个实体的句柄（Handle）和XData附着状态，便于分析复杂的块引用关系。

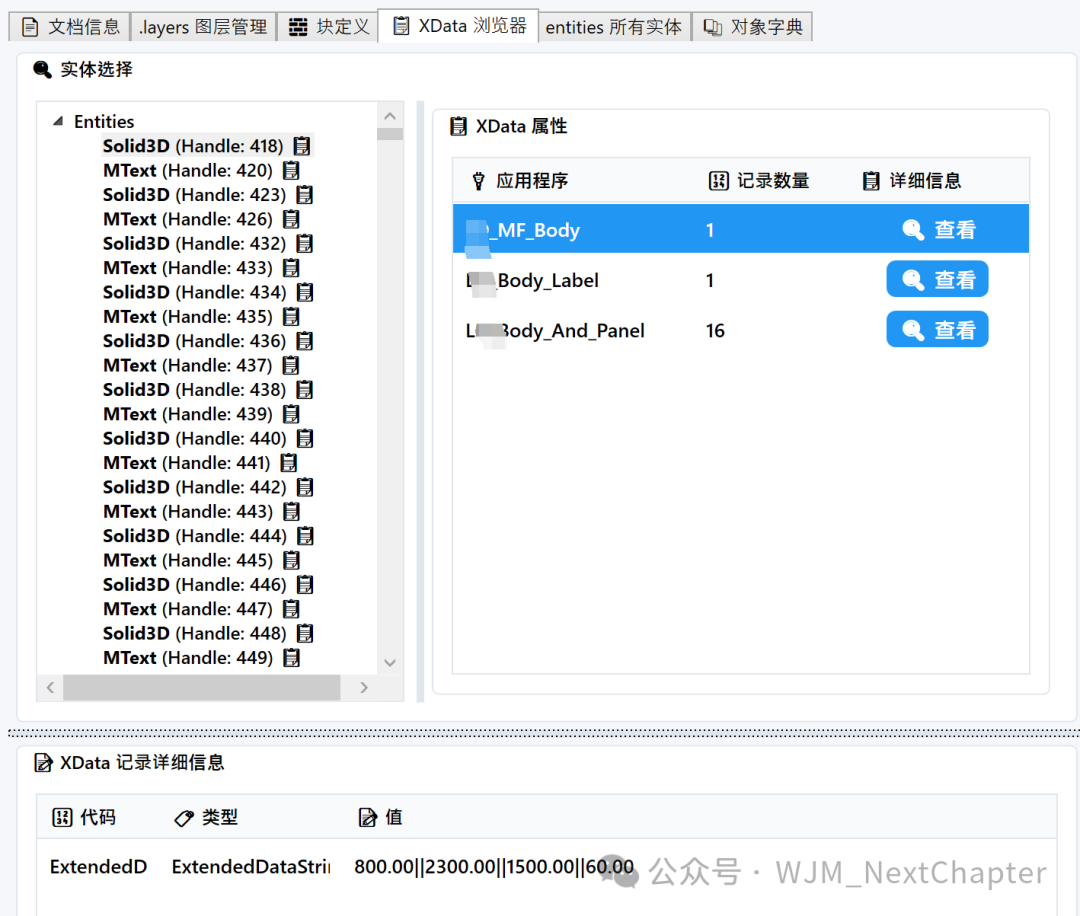

4、 XData 浏览器
XData（扩展数据）是附着在实体对象上的重要自定义信息。此功能可以直观地查看任何实体附带的XData，包括应用程序名、记录数量以及具体的扩展数据字符串，是调试数据写入问题的利器。

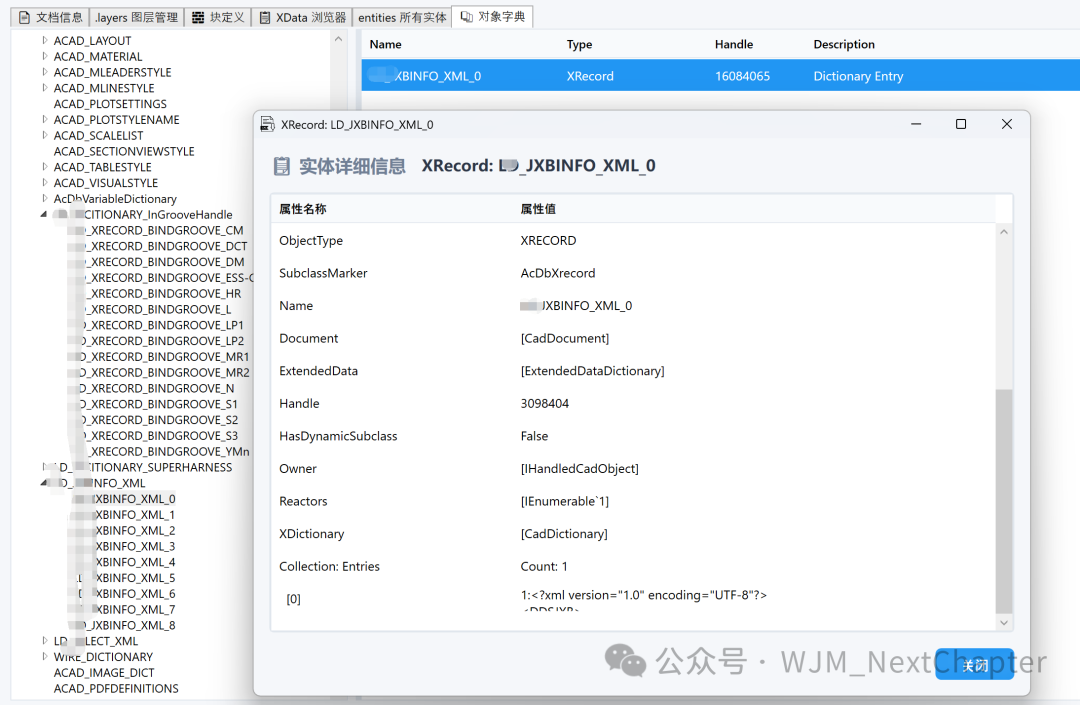

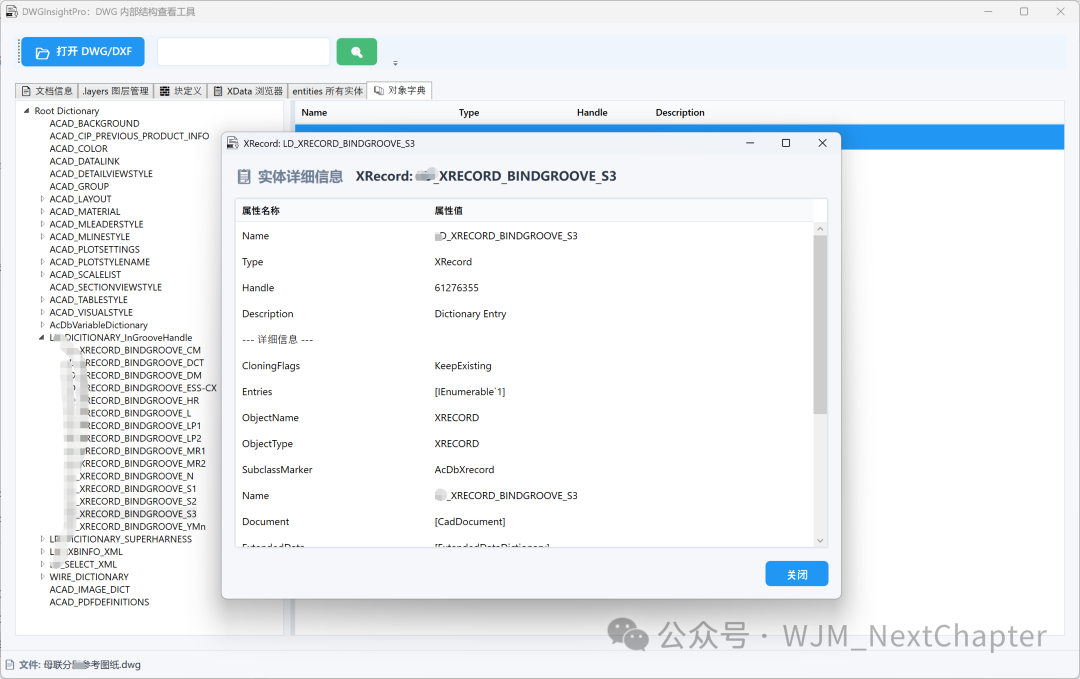

5、 对象字典与内部数据探查
DWG文件内部存在一个类似注册表的对象字典结构。本工具可以完整浏览并深入探查字典内的条目，如 ACAD_LAYOUT、ACAD_MATERIAL 以及用户自定义的 XRECORD。双击任何对象即可查看其详细属性。
6、 大文件支持
采用异步加载与虚拟化渲染技术，结合树形节点的分层展开机制，能够快速打开并流畅浏览超过100MB的大型DWG文件，无需漫长等待。
7、 搜索与统计
支持全文搜索，可按实体类型、图层、名称进行筛选和过滤，并提供基本的实体数量统计，帮助快速定位目标。
技术特点
- 高性能：核心采用异步操作，界面通过虚拟化技术渲染大量数据，保证响应速度。
- 现代UI：基于 WPF 开发，拥有响应式布局和统一的视觉主题，操作直观。
- 高稳健性：实现了完善的异常捕获与错误恢复机制，即使解析非标准文件也能优雅降级。
- 信息直观：采用多面板、树形导航与表格详情相结合的设计，信息层次清晰。
作为一款由个人开发的工具，其技术栈选择了成熟的 C# 与 .Net Framework，确保了开发的效率与工具的稳定性。
适用场景
- 调试DWG集成问题：当你的应用程序读写DWG出现异常时，用它来验证文件的实际内容。
- 验证XData写入正确性：确认程序写入的扩展数据是否按预期附着在正确的实体上。
- 分析复杂块引用与对象字典：理解第三方或遗留图纸的内部结构，为数据提取做准备。
- 检查企业CAD数据规范：确保团队产出的DWG文件符合内部制定的图层、块命名等标准。
开发历程与获取
这个工具的诞生源于实际开发中的需求。最初的原型大概只用了10分钟搭建基础框架，前几天花了约2小时增强主要功能，而最近一次的界面优化和体验提升只用了5分钟。它证明了，针对一个明确的具体需求，开发一个高效的小工具并不需要大动干戈。
DWGInsightPro 是一个面向开发者的DWG文件深度分析平台，它不止让你“看到”图形，更能让你“看透”支撑图形的数据结构。
如果你在工作中也有类似的DWG文件分析需求，不妨尝试一下这个工具。未来，我可能会将这个小项目的源码进行整理，并分享到 云栈社区 的开源实战板块，供有兴趣的开发者参考和交流。
下载链接：
[1] https://pan.baidu.com/s/1D1zpWeuwelYRbXBOuJrKNw?pwd=sub4 |
