Nginx日志采集实战：Filebeat+Redis缓冲写入Elasticsearch并实现IP地图可视化

在构建可观测性体系时，一个健壮、解耦的日志采集架构至关重要。本文将手把手带你搭建一个生产级日志流水线：使用 Filebeat 采集 Nginx 的 JSON 格式日志，利用 Redis 作为高性能缓冲队列，最终通过 Logstash 处理并写入 Elasticsearch 集群，并最终在 Kibana 中实现 IP 访问源的地理位置地图可视化。

架构概述与设计考量

利用 Redis 缓存日志数据，主要解决了三大核心问题：应用解耦、异步消息传递和流量削峰。

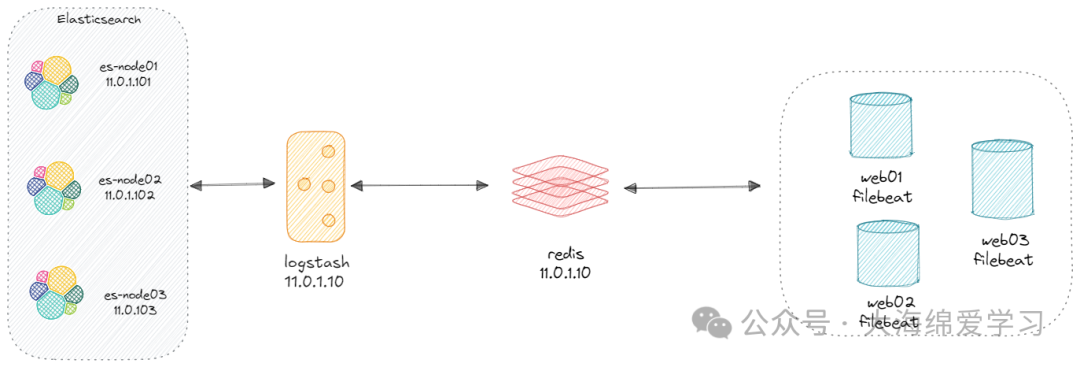

如上图所示，整体流程为：Nginx 服务器上的 Filebeat 将收集到的访问日志写入 Redis 服务器，然后由独立的 Logstash 服务从 Redis 中取出数据，经过处理后写入 Elasticsearch 服务器。

相关官方文档参考：

• Logstash Redis Input Plugin: https://www.elastic.co/guide/en/logstash/current/plugins-inputs-redis.html
• Logstash Redis Output Plugin: https://www.elastic.co/guide/en/logstash/current/plugins-outputs-redis.html

方案局限性

• 不支持 Redis 集群模式，存在单点风险（但可通过部署多个 Redis 实例实现客户端负载均衡）。
• Redis 基于内存存储，缓存数据量受内存容量限制。

实战部署步骤

1. 部署 Nginx 并配置 JSON 格式访问日志

首先，我们需要在 Web 服务器上部署 Nginx 并将其访问日志格式配置为 JSON，便于后续结构化解析。

安装 Nginx 并配置日志格式

#安装部署nginx
[root@web-server ~]# apt install -y nginx

#修改nginx访问日志为Json格式
[root@web-server ~]#grep -Ev '^#|^$' /etc/nginx/nginx.conf
user nginx;
worker_processes auto;
pid /run/nginx.pid;
include /etc/nginx/modules-enabled/*.conf;
events {
 worker_connections 768;
# multi_accept on;
}
http {
##
# Basic Settings
##
 sendfile on;
 tcp_nopush on;
 tcp_nodelay on;
 keepalive_timeout 65;
 types_hash_max_size 2048;
# server_tokens off;
# server_names_hash_bucket_size 64;
# server_name_in_redirect off;
 include /etc/nginx/mime.types;
 default_type application/octet-stream;
 ssl_protocols TLSv1 TLSv1.1 TLSv1.2 TLSv1.3; # Dropping SSLv3, ref: POODLE
 ssl_prefer_server_ciphers on;
##
# Logging Settings
##
        log_format json_logs escape=json
'{'
'"@timestamp":"$time_iso8601",'# 记录 ISO 8601 格式的时间戳
'"host":"$server_addr",'# 服务器地址
'"clientip":"$remote_addr",'# 客户端 IP 地址
'"size":$body_bytes_sent,'# 响应发送给客户端的字节数
'"responsetime":$request_time,'# 请求处理时间
'"upstreamtime":"$upstream_response_time",'# 上游服务器响应时间
'"upstreamhost":"$upstream_addr",'# 上游服务器地址
'"http_host":"$host",'# 请求中的 Host 头部
'"uri":"$uri",'# 请求的 URI
'"domain":"$host",'# 请求中的域名
'"xff":"$http_x_forwarded_for",'# 客户端的 X-Forwarded-For 头，表示客户端的原始 IP
'"referer":"$http_referer",'# 请求的 Referer 头
'"tcp_xff":"$proxy_protocol_addr",'# 通过 TCP 代理协议传递的原始客户端 IP 地址
'"http_user_agent":"$http_user_agent",'# 用户代理（客户端的浏览器或其他信息）
'"status":"$status"}';                       # HTTP 响应状态码
        access_log /var/log/nginx/access_json.log json_logs;
        error_log /var/log/nginx/error_json.log;

 gzip on;
 include /etc/nginx/conf.d/*.conf;
 include /etc/nginx/sites-enabled/*;
}

#默认开启nginx的错误日志，但如果是ubuntu，还需要修改下面行才能记录错误日志
[root@web-server ~]#vim /etc/nginx/sites-available/default

......
        location / {
# First attempt to serve request as file, then
# as directory, then fall back to displaying a 404.
#try_files $uri $uri/ =404;  #将此行注释
        }

[root@web-server ~]# systemctl restart nginx

配置 Web 服务站点

#web界面配置文件
[root@web-server ~]# vim /etc/nginx/conf.d/pc.conf

server {
    listen 8080;
    server_name t1.dinginx.org;
    root /data/html/wordpress/;
    index index.php index.html index.htm;

    location /basic_status {
        stub_status;
    }

# PHP-FPM 状态查看地址
    location ~ ^/(fpm_status|ping)$ {
        fastcgi_pass 127.0.0.1:9000;
        fastcgi_param SCRIPT_FILENAME /data/html/wordpress/fpm_status.php;  # 指定 PHP 文件位置
        include fastcgi_params;
    }

# PHP 处理，确保所有的 .php 文件都通过 PHP-FPM 处理
    location ~ \.php$ {
        root /data/html/wordpress;
        fastcgi_index index.php;
        fastcgi_pass 127.0.0.1:9000;
        fastcgi_param SCRIPT_FILENAME $document_root$fastcgi_script_name;
        include fastcgi_params;
    }
}

验证日志格式
执行以下命令，如果看到格式美观的 JSON 输出，说明配置成功。

[root@web-server ~]#tail -f /var/log/nginx/access_json.log -n1|jq
{
"@timestamp": "2024-11-18T04:47:14+00:00",
"host": "11.0.1.105",
"clientip": "11.0.1.99",
"size": 1484,
"responsetime": 0.073,
"upstreamtime": "0.072",
"upstreamhost": "127.0.0.1:9000",
"http_host": "phpipam.dinginx.org",
"uri": "/app/dashboard/widgets/top10_hosts_v4.php",
"domain": "phpipam.dinginx.org",
"xff": "",
"referer": "http://phpipam.dinginx.org/",
"tcp_xff": "",
"http_user_agent": "Mozilla/5.0 (Windows NT 10.0; Win64; x64) AppleWebKit/537.36 (KHTML, like Gecko) Chrome/130.0.0.0 Safari/537.36",
"status": "200"
}

2. 使用 Filebeat 收集日志到 Redis

Filebeat 安装

在 Web 服务器上安装 Filebeat。

[root@web-server ~]# dpkg -i filebeat-8.14.3-amd64.deb

修改 Filebeat 配置

编辑 /etc/filebeat/filebeat.yml，配置输入为 Nginx 的 JSON 日志，输出指向 Redis。

filebeat.inputs:
- type: log
  enabled: true
  paths:
    - /var/log/nginx/access_json.log
  json.keys_under_root: true # 将JSON键值提升到根级别
  json.overwrite_keys: true # 如果键值存在，允许覆盖
  tags: ["nginx-access"]       # 给日志打上标签，便于区分
- type: log
  enabled: true
  paths:
    - /var/log/nginx/error_json.log
  json.keys_under_root: true # 将JSON键值提升到根级别
  tags: ["nginx-error"]         # 给日志打上标签，便于区分

output.redis:
  hosts: ["11.0.1.10:6379"]
  key: "filebeat"
  password: "123456"
  db: "0"
  timeout: 5

注意：请根据实际情况修改 Redis 的 hosts、password 等参数。原配置中注释掉的 Logstash 和 Elasticsearch 输出部分已被移除以保持清晰。

启动 Filebeat 服务

[root@web-server ~]# systemctl enable --now filebeat.service
[root@web-server ~]# systemctl status filebeat.service

3. 安装与配置 Redis

在另一台服务器上部署 Redis，作为消息队列。

[root@redis ~]# apt update && apt -y install redis
[root@redis ~]# vim /etc/redis/redis.conf
bind 0.0.0.0
save "" #禁用rdb持久保存
requirepass 123456
[root@redis ~]# systemctl restart redis

4. 配置 Logstash 消费 Redis 数据并写入 Elasticsearch

此步骤在 Logstash 服务器进行，负责从 Redis 读取数据，进行加工（如添加地理位置信息），并写入 Elasticsearch。

安装 Logstash

#8.X 要求JDK11或17
[root@logstash ~]# apt update && apt -y install openjdk-17-jdk
[root@logstash ~]# wget https://mirrors.tuna.tsinghua.edu.cn/elasticstack/7.x/apt/pool/main/l/logstash/logstash-7.6.2.deb
[root@logstash ~]# dpkg -i logstash-7.6.2.deb

编写 Logstash 配置文件
创建配置文件 /etc/logstash/conf.d/nginx_redis_to_es.conf，内容如下。该配置实现了从 Redis 读取，通过 geoip 插件丰富客户端 IP 的地理信息，并按标签分索引写入 Elasticsearch。

input {
  redis {
    host => "11.0.1.10" # 这里填写 Redis 服务器的 IP 地址
    port => 6379 # Redis 默认端口
    password => "123456" # Redis 的密码，如果没有密码认证，可以删除此行
    db => 0 # 选择 Redis 数据库，0 为默认数据库
    data_type => "list" # Redis 数据类型为 list
    key => "filebeat" # 从 Redis 的 list 中读取数据的 key
  }
}

filter {
  if "nginx-access" in [tags] {
    geoip {
      source => "clientip"
      target => "geoip"

      add_field => ["[geoip][coordinates]", "%{[geoip][geo][location][lon]}"]
      add_field => ["[geoip][coordinates]", "%{[geoip][geo][location][lat]}"]
    }
    mutate {
      convert => [ "[geoip][coordinates]", "float" ]
    }
  }
  mutate {
    convert => ["upstreamtime", "float"]
  }
}

output {
  # 1. 系统日志
  if "syslog" in [tags] {
        elasticsearch {
            hosts => ["11.0.1.101:9200", "11.0.1.102:9200", "11.0.1.103:9200"]
            index => "syslog-%{+YYYY.MM.dd}" # 按天轮转索引
        }
    }

  # 2. Nginx 访问日志
  if "nginx-access" in [tags] {
        elasticsearch {
            hosts => ["11.0.1.101:9200", "11.0.1.102:9200", "11.0.1.103:9200"]
            index => "nginxaccess-%{+YYYY.MM.dd}"
            template_overwrite => true # 如果索引模板存在则更新
        }
        stdout { codec => "rubydebug" }  # 输出调试信息到控制台
    }

  # 3. Nginx 错误日志
  if "nginx-error" in [tags] {
        elasticsearch {
            hosts => ["11.0.1.101:9200", "11.0.1.102:9200", "11.0.1.103:9200"]
            index => "nginxerrorlog-%{+YYYY.MM.dd}"
            template_overwrite => true
        }
    }
}

测试 Logstash 配置
使用以下命令测试配置文件是否正确，能否正常从 Redis 拉取并处理数据。你将在控制台看到包含 geoip 字段的详细事件输出。

root@logstash:~# /usr/share/logstash/bin/logstash -f /etc/logstash/conf.d/nginx_redis_to_es.conf -r

（此处输出较长，展示了包含地理信息的完整事件结构，确认 geoip.coordinates 字段已生成。）

5. 数据验证

启动完整的流水线后，我们可以在 Elasticsearch 和 Kibana 中验证数据是否成功写入。

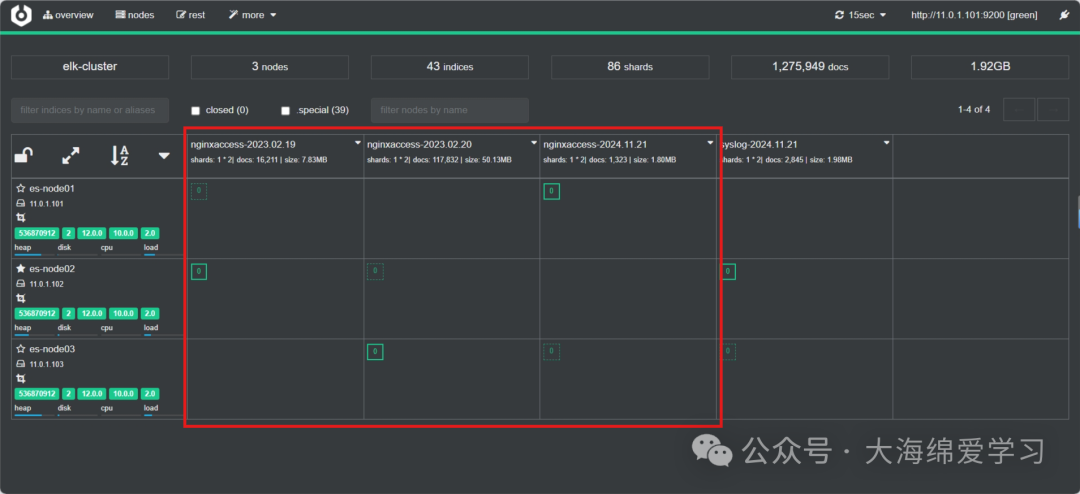

通过 Cerebro 查看集群与索引状态

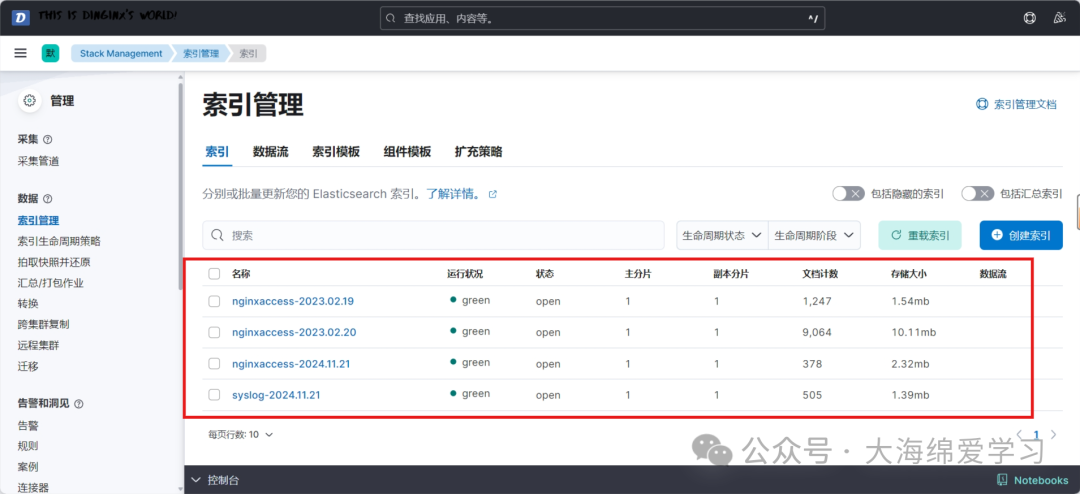

在 Kibana 中创建索引模式并查看数据

实现 IP 访问地图可视化

Kibana 的 Maps 功能可以基于地理空间字段创建炫酷的可视化地图。但首先，我们需要确保数据符合要求。

挑战：geo_point 字段类型

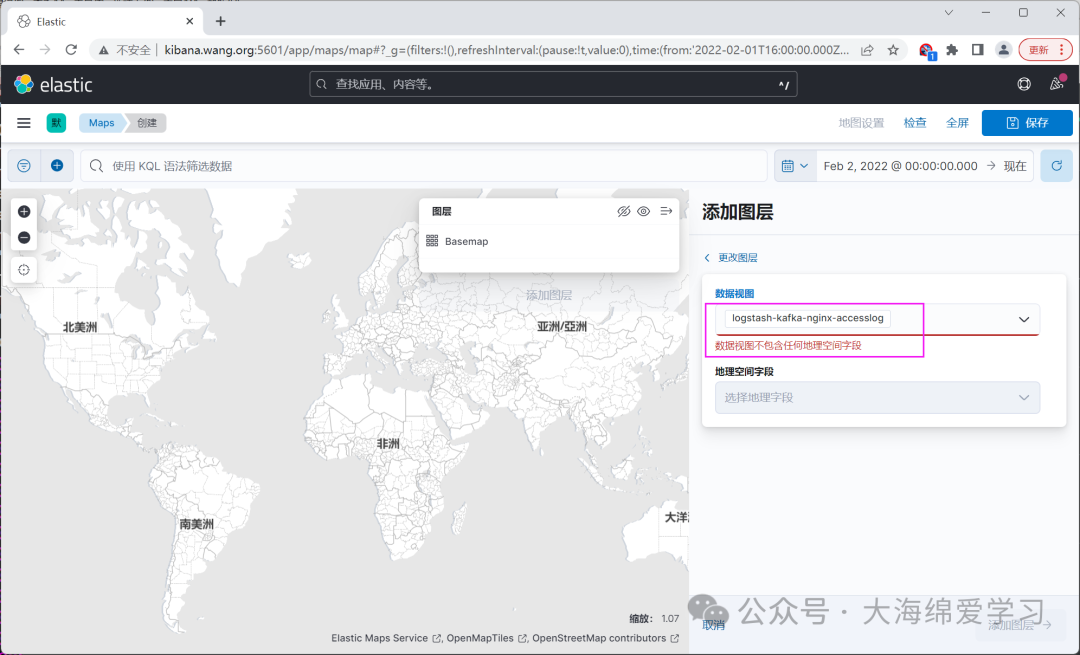

在新版 Kibana（特别是 8.x）中，地图可视化要求地理坐标字段的类型为 geo_point。然而，我们之前在 Logstash 的 mutate 过滤器中仅将坐标转换成了 float 类型，这会导致创建地图图层时出错，提示“数据视图不包含任何地理空间字段”。

解决方案：修改 Elasticsearch 的索引模板，将 geoip.coordinates 字段的映射类型从 float 改为 geo_point。

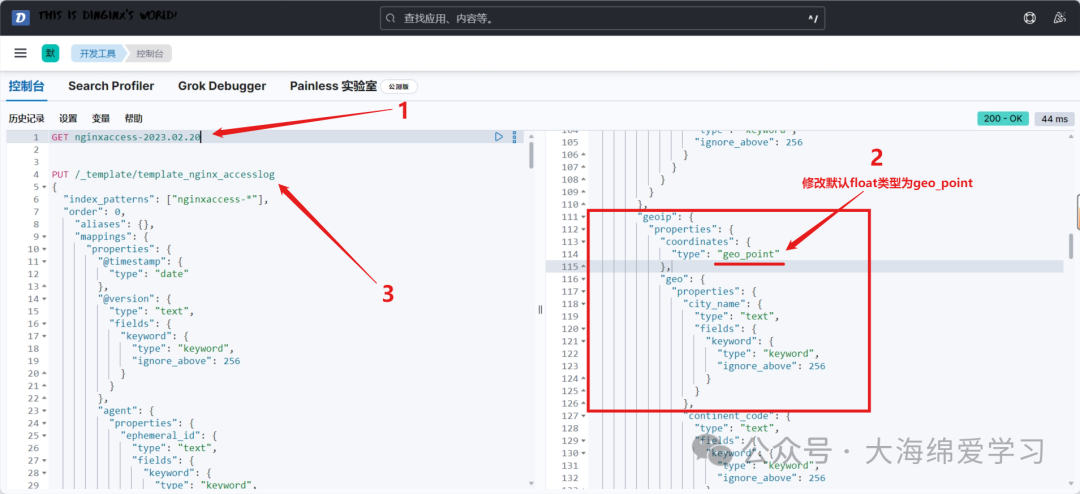

1. 获取并修改索引映射：在 Kibana 的 Dev Tools 中执行以下操作。

   GET nginxaccess-2023.02.20

   从返回结果中复制完整的 mappings 部分。然后，创建或更新一个索引模板，关键步骤是将 "geoip.properties.coordinates.type" 的值改为 "geo_point"。

   PUT /_template/template_nginx_accesslog
   {
   "index_patterns": ["nginxaccess-*"],
   "order": 0,
   "aliases": {},
   "mappings": {
     "properties": {
       "@timestamp": {
         "type": "date"
       },
       ... // 其他字段映射省略以节省篇幅
       "geoip": {
         "properties": {
           "coordinates": {
             "type": "geo_point" // 修改此行，将默认的 float 改为 geo_point
           },
           ... // geoip 的其他子字段
         }
       },
       ... // 更多字段映射
     }
   }
   }

   注意：上述 JSON 是摘要，实际操作中需要使用从 GET 请求中获取的完整 mappings 对象进行修改。

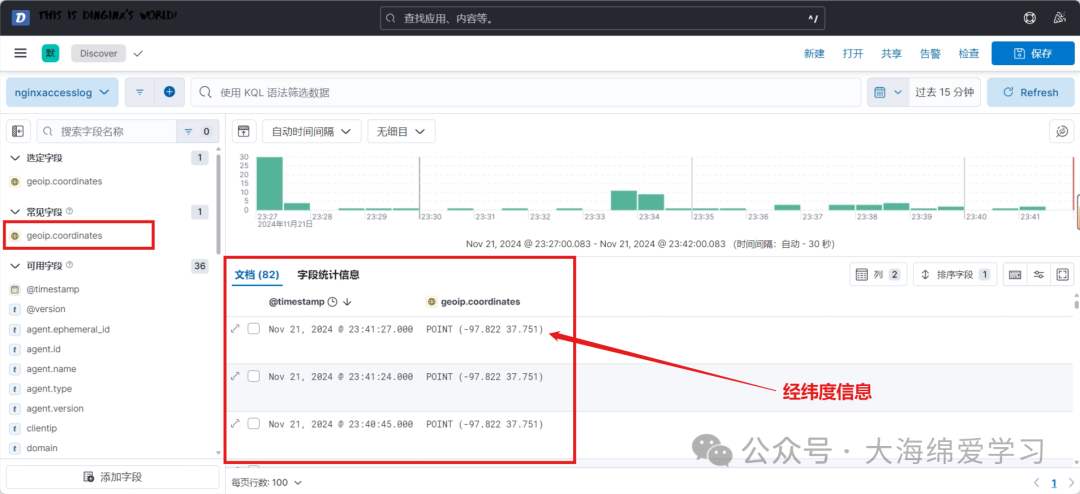

2. 应用模板并验证：模板更新后，新写入的数据将自动使用新映射。你也可以选择删除旧索引（nginxaccess-*）让数据重新摄入。之后，在 Kibana 的 Discover 中应能正确识别 geoip.coordinates 为地理字段。

在 Kibana Maps 中创建可视化地图

当地理字段准备就绪后，创建地图就非常简单了。

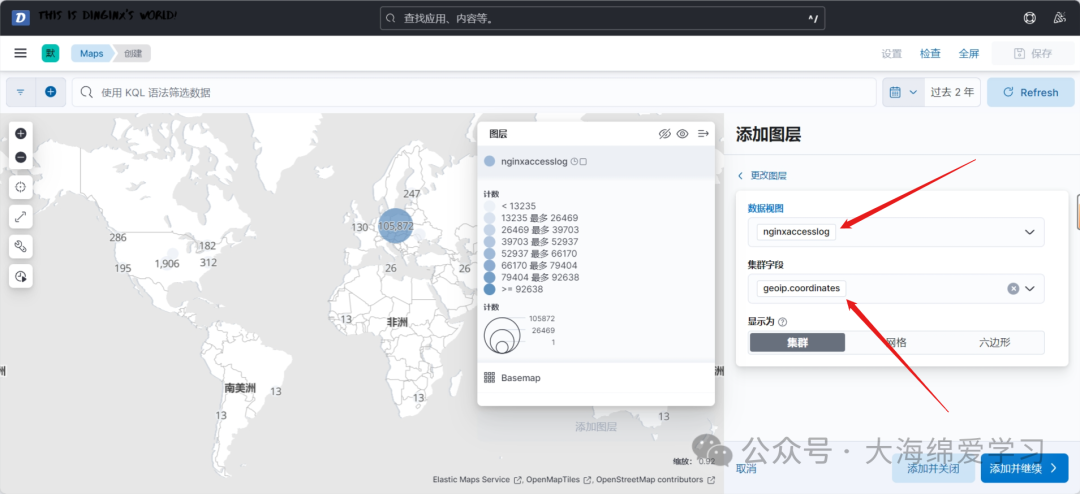

1. 进入 Kibana 左侧导航栏的 Analytics > Maps。
2. 点击 Create map。
3. 添加新的图层，选择数据视图为 nginxaccess-*（或你创建的索引模式）。
4. 在图层配置中，设置“地理空间字段”为 geoip.coordinates。
5. 根据需要选择图层类型（如热力图、聚类等）并进行样式调整。

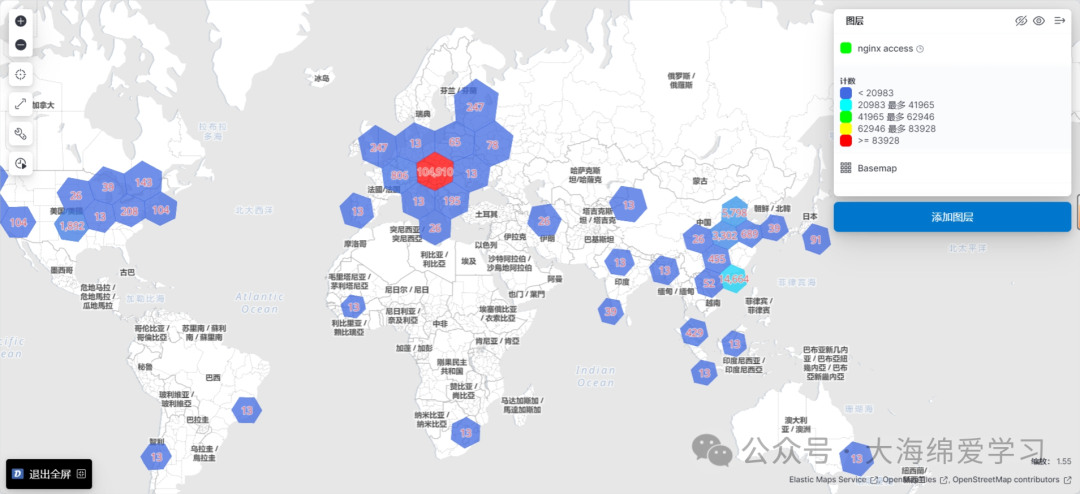

完成配置后，你就能得到一张展示 Nginx 访问来源 IP 全球分布的地图，这对于洞察用户地域分布、识别异常访问源非常有帮助。

版本差异说明

• Elasticsearch 7.x：可以直接使用上述步骤，索引模板名称建议以 logstash- 开头。
• Elasticsearch 8.x：必须确保索引模板中的字段类型为 geo_point。如果已有旧数据为 float 类型，通常需要重建索引（删除旧索引后让数据重新流入）才能使模板更改生效。

结语

通过本文的实战演练，我们构建了一套从日志采集、缓冲、处理到可视化分析的完整链路。该架构不仅提升了系统的可靠性和扩展性，还通过 ELK Stack 的强大能力挖掘出了日志中的地理位置价值。如果你在运维监控或日志分析中遇到类似需求，不妨在 云栈社区 的 运维/DevOps/SRE 板块与其他开发者交流，共同探讨更多高级玩法与优化实践。
