GPU并行计算加速利器：CUDA Graph基础入门与实践要点

一、并行编程与图

要想高效利用硬件的并行性能，软件的抽象层和算法设计就必须做好充分的准备。在众多并行算法模型中，图（Graph） 是一种极为常见且强大的抽象。图实现并行编程的核心思想，在于将算法任务与硬件特性有机融合，通过依赖关系调度，最终达到整体执行的最优效果。

为了实现这一点，开发者需要根据不同硬件的架构特点、驱动设计以及持续的优化手段，不断调整和适配图算法本身。而NVIDIA的CUDA平台，正是在GPU编程领域将这一理念付诸实践的典范。

二、CUDA中的图

在CUDA中，图（Graph）是一种先进的工作提交模型。它由一系列操作节点（例如内核启动、数据拷贝等）构成，节点之间通过明确的依赖关系（边）连接。最关键的特性之一是，图的定义与执行是分离的。这意味着你可以一次性构建好整个工作流，然后多次重复执行它。

这种分离带来了显著的优势：

1. 降低CPU开销：相比于传统的流（Stream）提交方式，图中许多设置工作（如参数配置）在定义阶段就已完成。执行时，CPU的启动开销被大幅降低。
2. 全局优化机会：CUDA驱动能够看到整个工作流的全貌，从而进行更深层次的全局优化。这比流模型中分段式、增量式的工作提交拥有更大的优化空间。

举个例子来加深理解：当你通过流提交一个核函数时，CPU主机需要为内核在GPU上的执行做一系列准备工作。这些设置和启动操作，每个提交的内核都需要经历一次。如果GPU内核本身的计算时间非常短，那么这些准备工作的开销与GPU实际工作的比例就会失调，变得“得不偿失”。

而使用CUDA图，你可以将这些准备工作“打包”进图定义中，只需支付一次开销。之后，反复启动这个图即可高效执行相同的工作流，从而获得更好的整体性能。

三、图的结构

对于学习过离散数学、操作系统或图论的开发者来说，理解CUDA Graph的结构并不困难。其核心组件有两个：

• 节点（Node）：代表一个具体的操作，如运行一个内核、进行一次内存拷贝。
• 边（Edge）：代表操作之间的依赖关系，决定了节点的执行顺序。

节点和边共同定义了一个有向无环图（DAG）。一旦图的依赖关系建立完成，具体的调度和执行就交由CUDA系统来高效管理。

四、图的节点

如前所述，节点是图的基石。CUDA支持多种类型的节点，以适应不同的计算和同步需求，主要包括：

1. 内核节点（Kernel）：执行一个CUDA核函数。
2. CPU函数调用节点（CPU function call）：在主机端执行一个函数。
3. 内存拷贝节点（Memory copy）：在主机与设备之间，或设备内部进行数据拷贝。
4. 内存设置节点（Memset）：用指定值填充一段内存。
5. 空节点（Empty node）：不执行任何操作，仅用于构建依赖关系。
6. 等待CUDA事件节点（Waiting on a CUDA Event）
7. 记录CUDA事件节点（Recording a CUDA Event）
8. 通知外部信号量节点（Signalling an external semaphore）
9. 等待外部信号量节点（Waiting on an external semaphore）
10. 条件节点（Conditional node）：根据条件决定执行路径。
11. 内存节点（Memory node）：管理内存分配与属性。

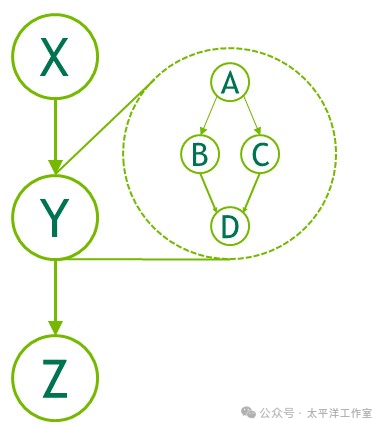

12. 子图节点（Child graph）：用于执行一个独立的、嵌套的图。这允许你将复杂的图模块化，如下例所示，一个主图可以调用另一个子图。

五、图的边与边数据

图的边主要功能是指引操作的执行顺序。从CUDA 12.3开始，图引入了边数据（Edge Data） 的概念，为依赖关系提供了更精细的控制。边数据通常包含三个部分：出端口、入端口和依赖类型（熟悉Intel TBB的开发者可以对比其图节点来理解）。

• 入端口（Input Port）：处理来自其他节点的依赖边。
• 出端口（Output Port）：处理触发后续依赖节点的边。
• 类型（Type）：定义并修改端点间的依赖关系（例如，是完整的执行依赖，还是特定的内存同步依赖）。

由于CUDA图是有向的，端口的值可以根据类型和方向来设置。某些边类型可能只适用于特定的节点类型。通常，零初始化的边数据代表默认行为：

• 出口端为0：表示等待源节点整个任务完成。
• 入口端为0：表示阻塞目标节点的整个任务。
• 边类型为0：表示具有内存同步行为的完整依赖关系。

边数据可以通过图API中与节点关联的并行数组来可选地指定。如果省略输入参数，则默认用零初始化。如果省略输出参数，那么只有当所有被忽略的边数据都为零时，API才会接受；否则会返回 cudaErrorLossyQuery 错误。

此外，边数据也可以在流捕获（Stream Capture）的相关API中获取，例如 cudaStreamBeginCaptureToGraph()、cudaStreamGetCaptureInfo() 和 cudaStreamUpdateCaptureDependencies()，具体细节可参考流捕获的专题内容。

需要注意：目前只有内核节点可以定义额外的出端口，而没有节点类型可以定义额外的入端口。开发者可以通过 cudaGraphDependencyTypeProgrammatic 来定义内核节点中的程序化依赖（非默认依赖）启动。

六、总结

图作为一种经典的数据结构和算法模型，在不同的计算框架和硬件平台上，其具体实现和应用机制各有侧重。CUDA Graph的核心目标，正是为了将并行计算任务与GPU硬件以最优的方式结合。底层硬件架构、驱动设计以及框架本身的特性，共同决定了图算法最终的执行效率和机制。理解这些基础概念，是后续进行高效CUDA图编程和性能调优的第一步。
