从2023年华为Meta 60系列智能手机和华为FreeBuds Pro 3耳机首次支持星闪连接技术开始，“星闪耳机”就成了科技圈的热门话题。随着近期华为FreeBuds Pro 5悦彰耳机的发布，业界首款支持星闪™音频（星闪E2.0）技术的无线耳机正式登场，在无线传输、声学系统、降噪体验和AI功能上全面升级，为用户带来旗舰级音频体验。
详细功能配置上，HUAWEI华为FreeBuds Pro 5悦彰耳机搭载麒麟A3芯片，支持星闪音频技术，支持L2HC5.0音频编解码，可实现96kHz/24bit无损传输，带来4.6Mbps母带级无损音质；搭载超线性双磁路低音单元+超薄微平板高音单元，搭配高、低频分离的双路独立驱动，呈现层次更分明，高音通透、低音澎湃的音乐体验；还与中央音乐学院联合定制了多种悦彰音效，满足不同的音乐偏好。
华为FreeBuds Pro 5悦彰耳机支持双擎AI感知降噪，高低音双单元共同针对噪声发出反向声波降噪，同时搭载全新MIMO AI感知模型，主动感知环境噪音变化，实时匹配最佳的降噪参数；还支持自然通透、AI免摘对话、双向静谧通话、智感音量自适应等功能，满足多场景的不同降噪需求。
其他方面，华为FreeBuds Pro 5悦彰耳机支持多项听力健康保护，通过耳内外音量监测、听力检测研究、听力助听研究等功能，为用户的听力健康护航。支持多场景录音功能，搭配HarmonyOS 6以上手机使用，可以录音实时转写和AI生成摘要，通过星闪连接技术，可实现录音文件的秒级回传，助力用户高效办公。基于小艺智能体，支持问答、翻译、播报等功能。此外还支持多设备连接、星闪精确查找，可提供长达9小时（单次）/38小时（综合）的续航时间。下面我们就通过详细的拆解，来一探这款旗舰耳机的内部究竟。
HUAWEI华为FreeBuds Pro 5悦彰耳机开箱

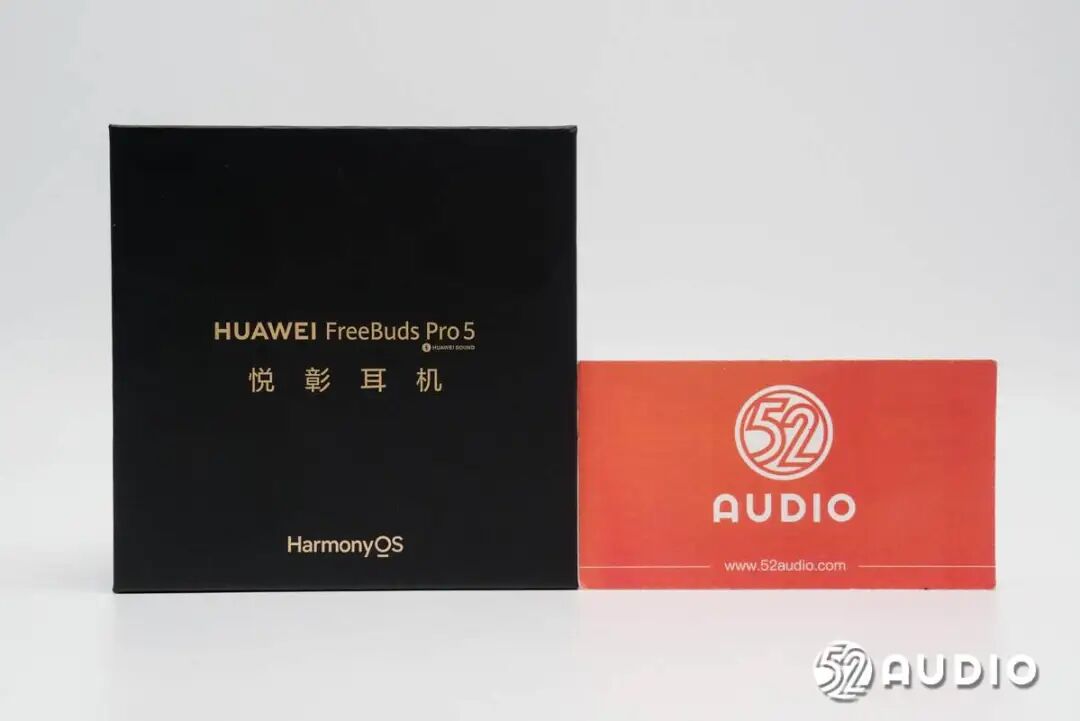

HUAWEI华为FreeBuds Pro 5悦彰耳机包装盒承袭了系列一贯的设计语言，采用天地盖结构，黑金配色相得益彰。正面通过烫金工艺清晰展示了产品名称、HUAWEI SOUND标志以及Harmony OS系统标志，彰显品质感。
包装盒底部则详细罗列了产品的核心功能特性：母带级无损音质、双擎AI感知降噪、星闪超稳定连接、AI录音转写。同时标注了公司信息，以及NearLink、HWA Lossless 4.6Mbps和Hi-Res Wireless等认证标识，并附有华为智慧生活APP的下载二维码。
包装盒侧边简约地印有华为品牌LOGO。

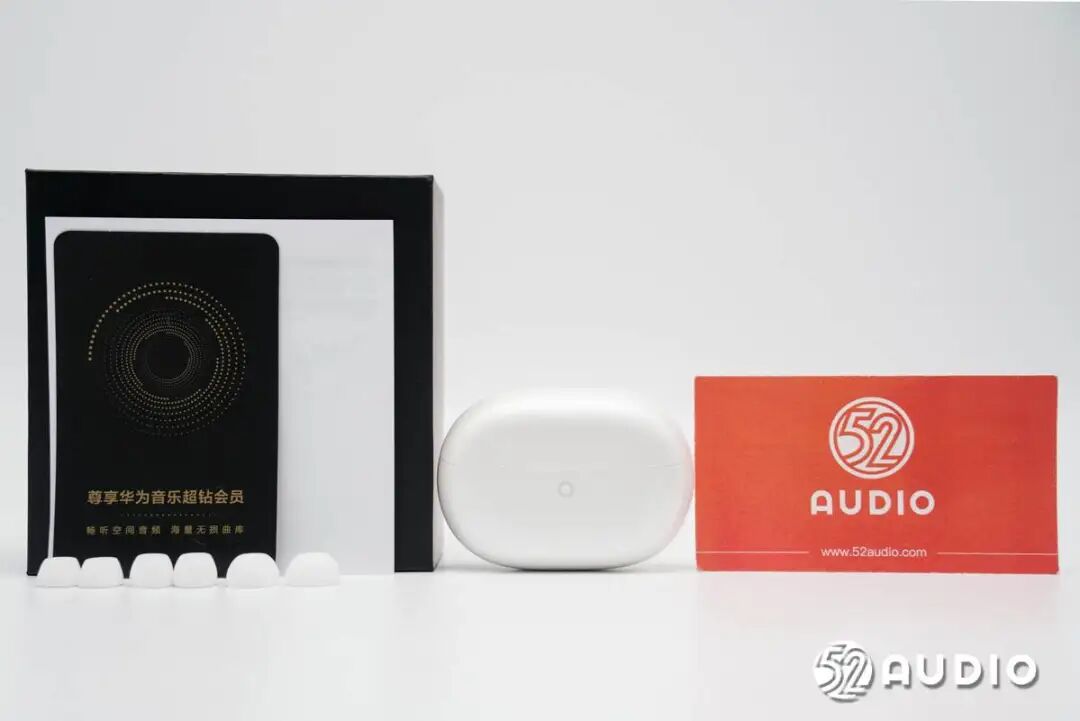

打开包装盒，内部物品陈列有序，包括耳机主机、备用耳塞、产品说明书以及华为音乐会员卡等。

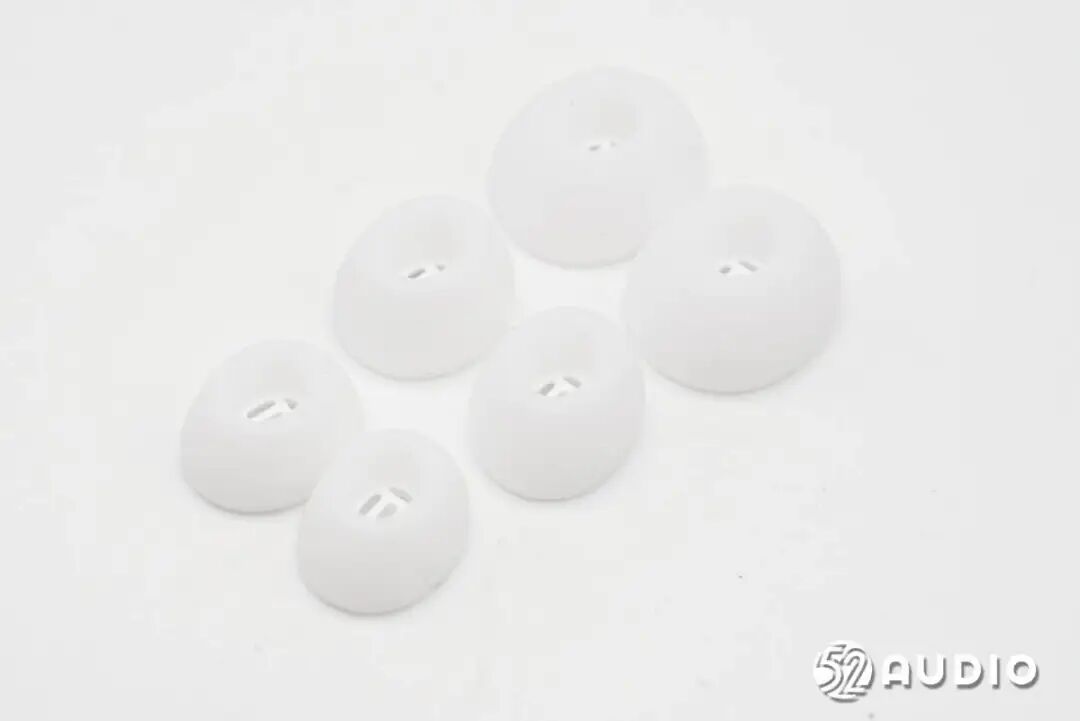

随机附赠了三副不同尺寸的硅胶耳塞，加上耳机上预装的一副，共四种规格，旨在满足不同用户的耳道尺寸需求，提升佩戴舒适度和物理隔音效果。

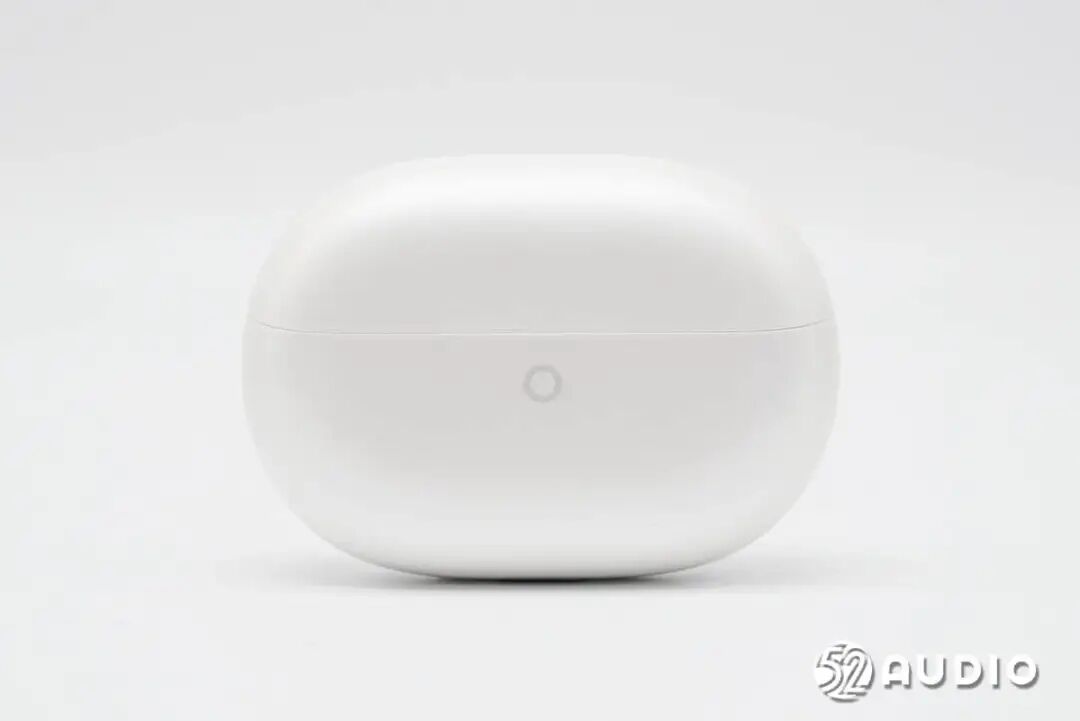

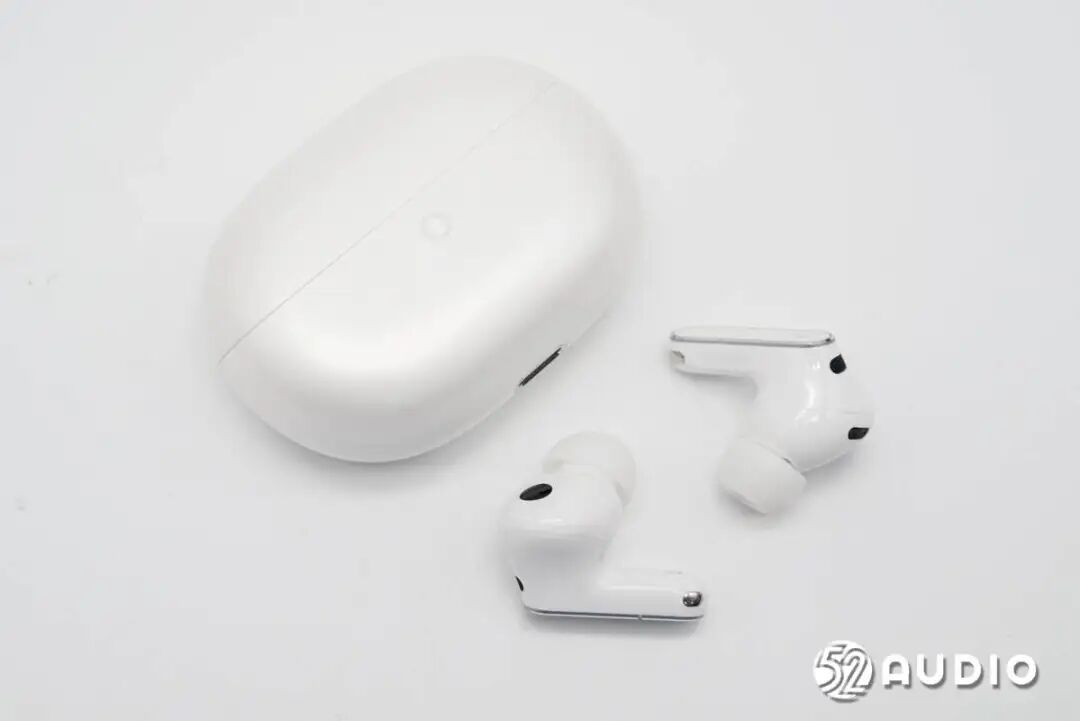

华为FreeBuds Pro 5悦彰耳机的充电盒采用了近似椭圆形的流线型设计，雪域白配色呈现出类似珍珠的温润质感，手感细腻。官方宣称其体积相比前代产品缩减了5.5%，便携性得到进一步提升。

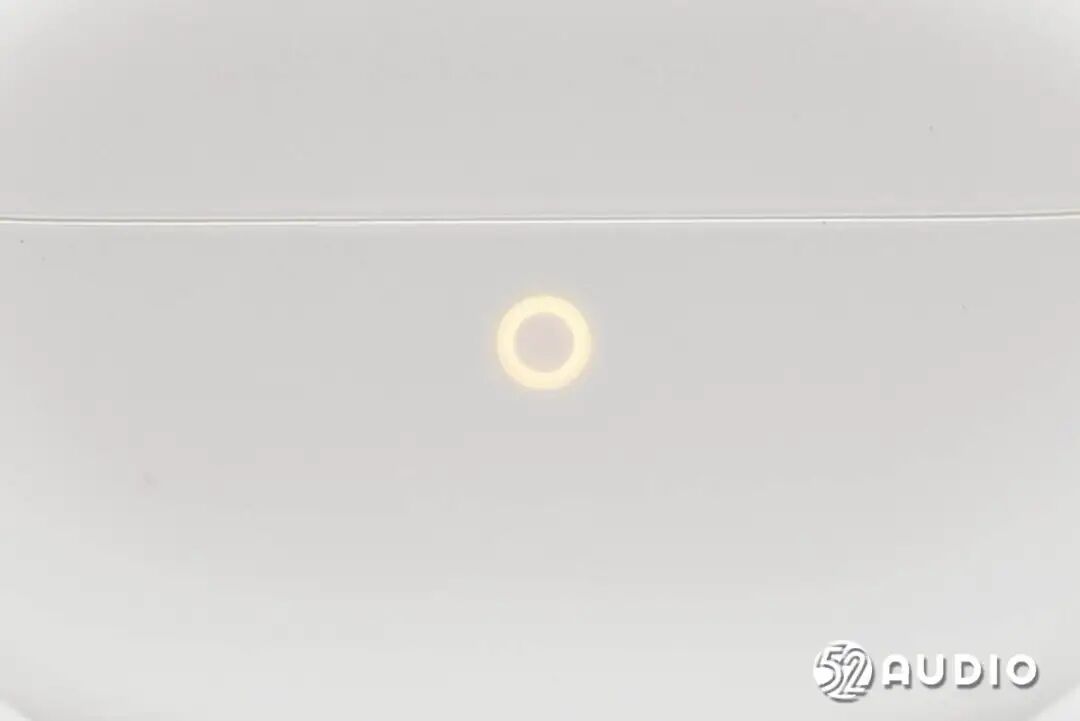

机身正面的指示灯采用了全新的“星环”设计，支持多达5种可变换的鸿蒙灯语，能够直观提示录音、配对、电量等多种工作状态，交互体验更加生动。

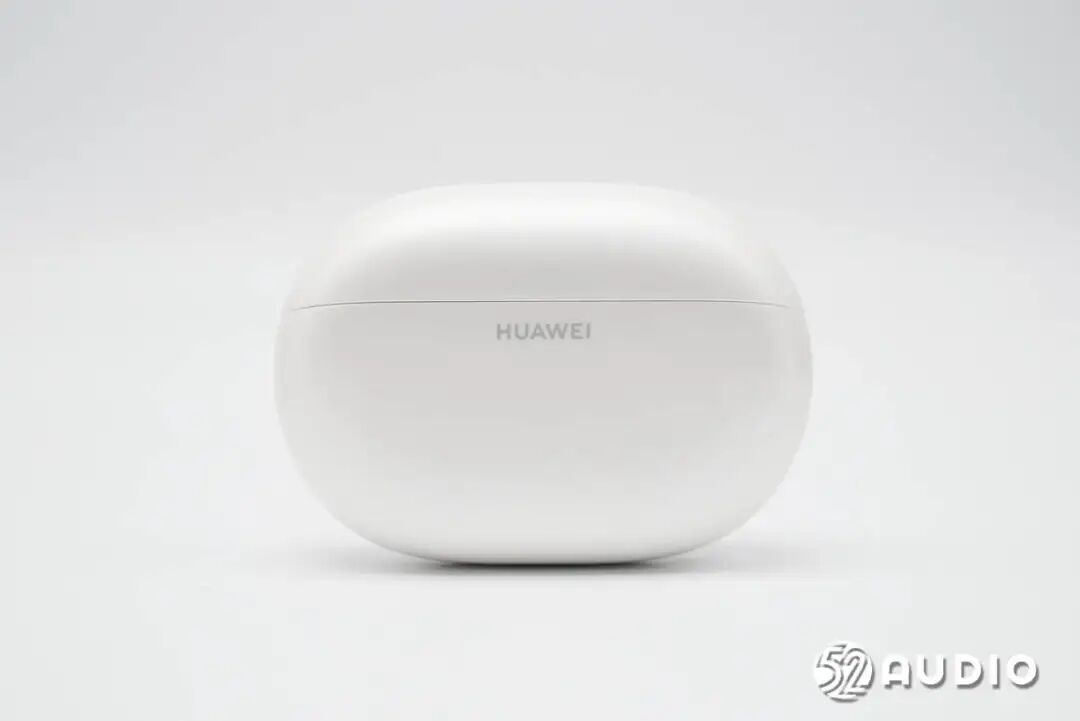

机身背面铭刻有“HUAWEI”品牌LOGO，转轴部分采用了隐藏式设计，使得整体外观更加简洁统一。

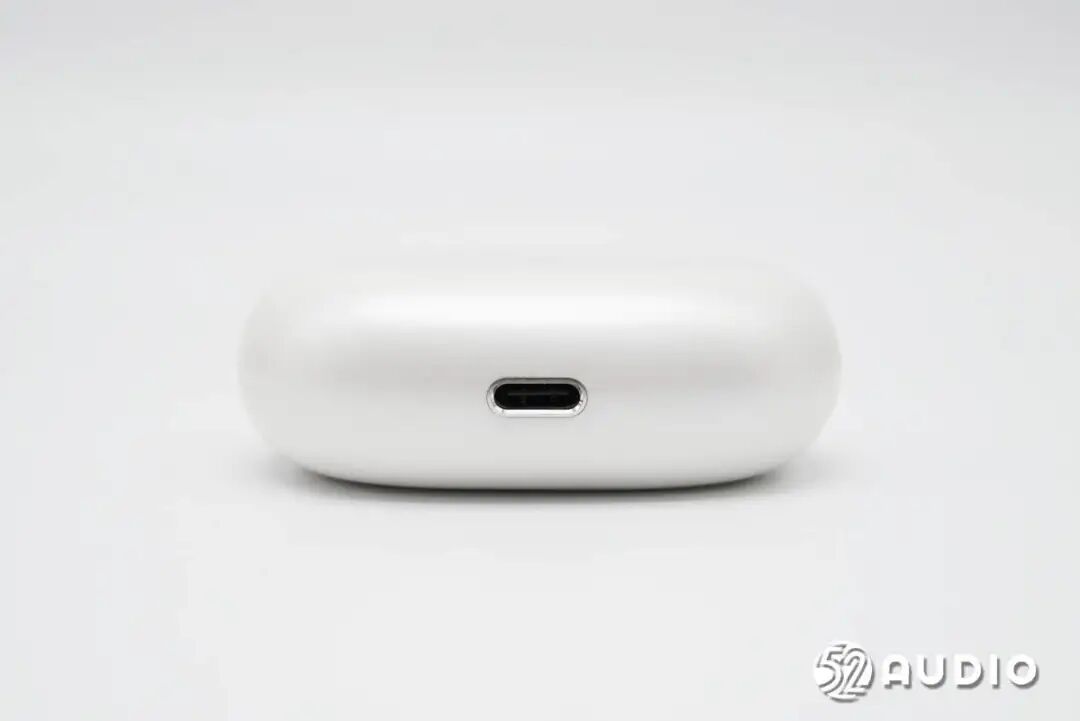

机身底部设置了主流的Type-C充电接口，接口周围有一圈金属环装饰，不仅提升了视觉精致度，也能有效防止日常插拔造成的端口磨损。

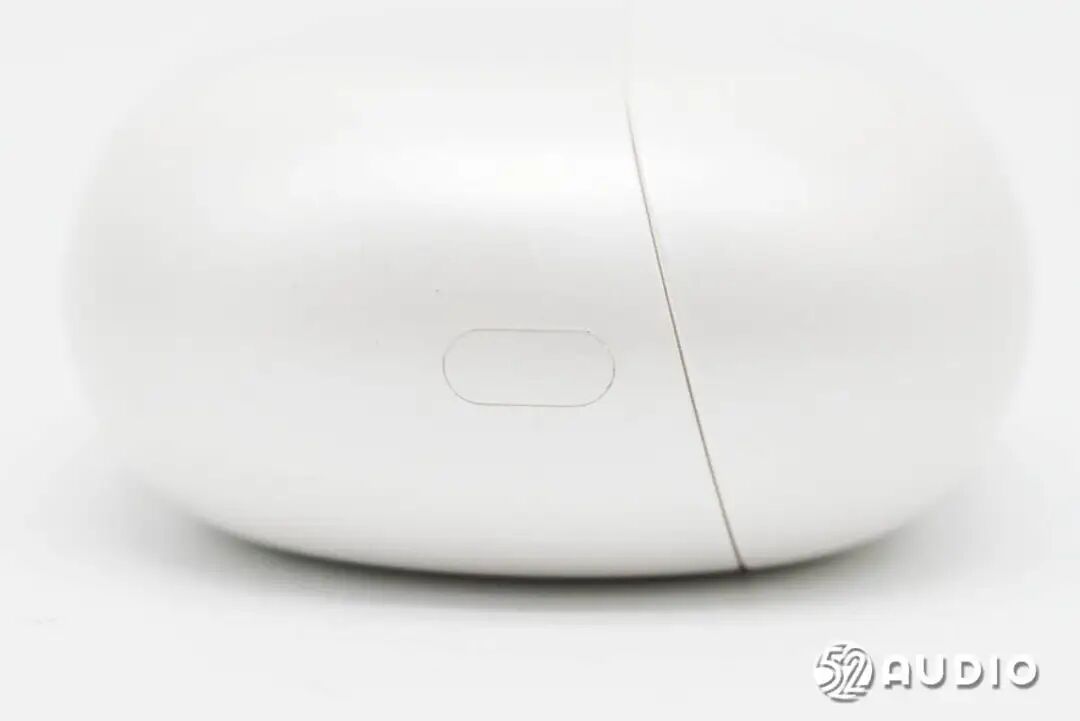

机身侧边设有一个椭圆形的物理按键，用于蓝牙配对等功能的控制。

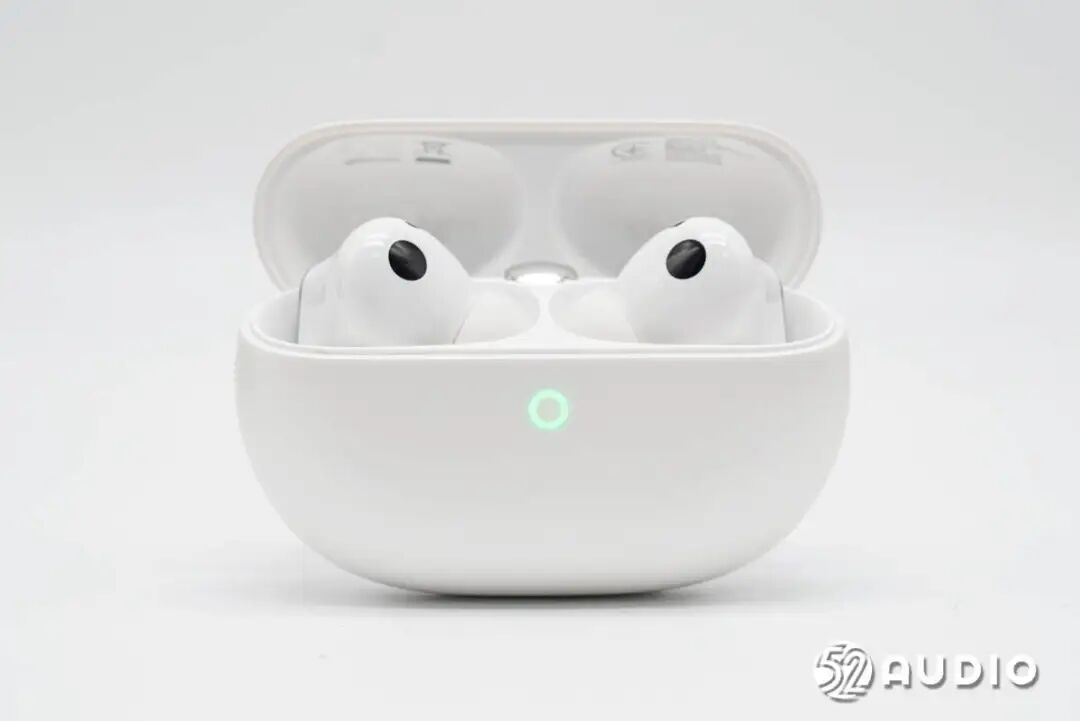

打开充电盒盖，内部座舱采用了一定的倾斜角度设计，耳机通过磁力吸附固定，取放非常便捷。

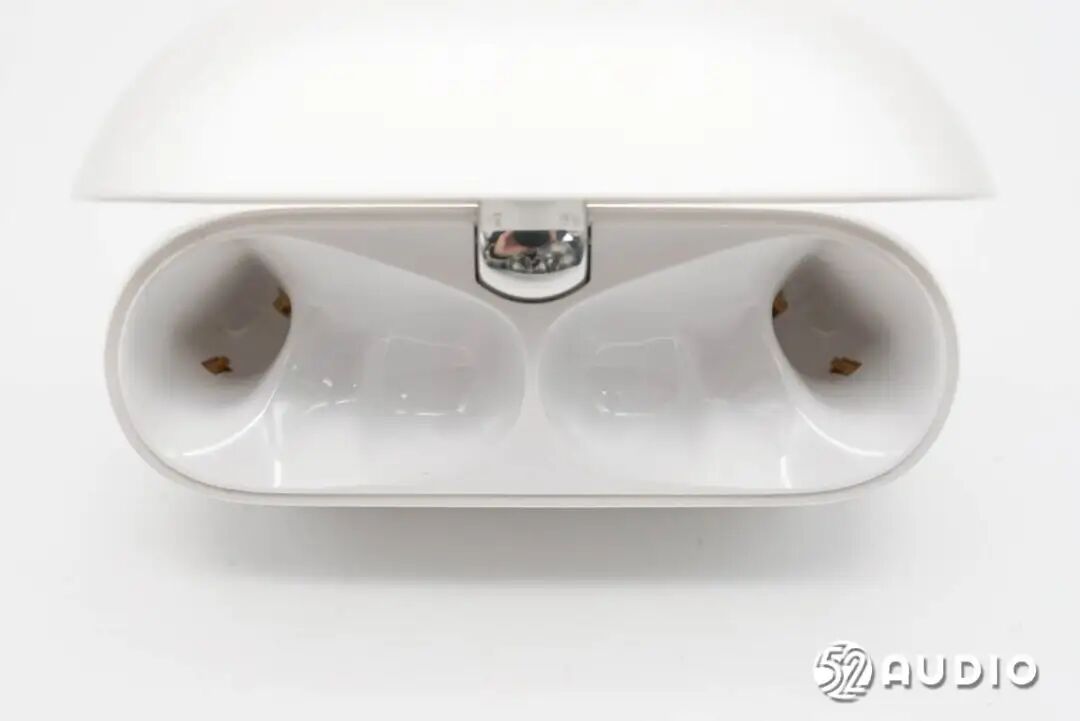

取出耳机后，可以看到座舱内部结构。在耳机柄对应的位置底部，设置有用于充电的金属触点。

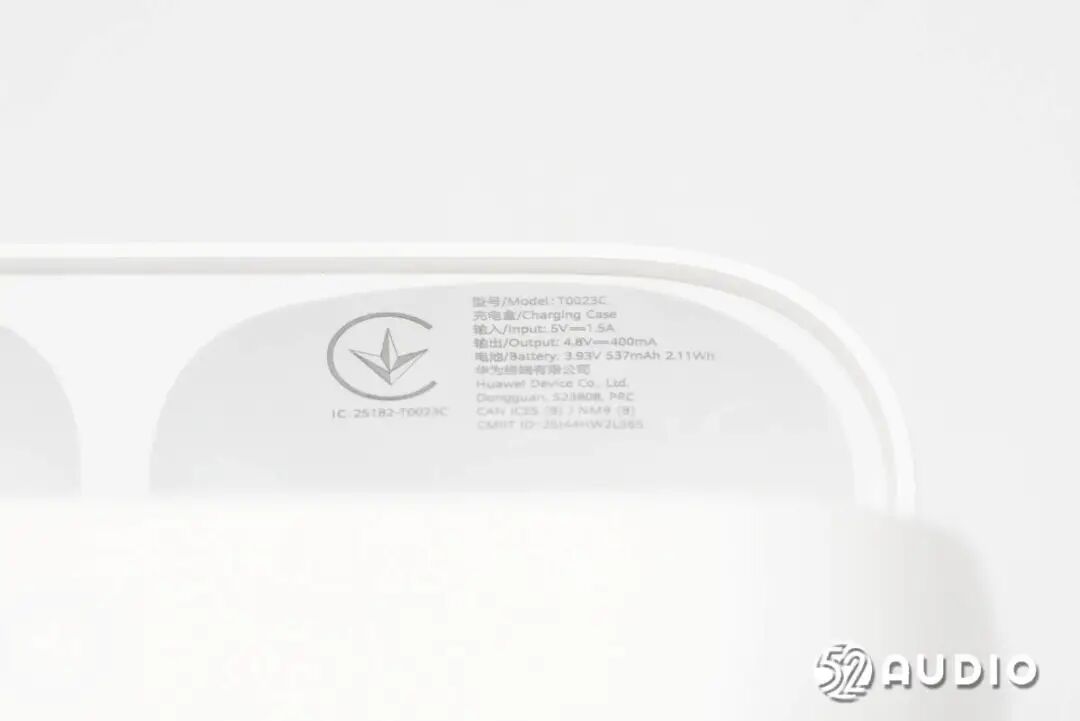

盒盖内侧贴有产品参数标签，信息如下：型号：T0023C，输入：5V-1.5A，输出：4.8V-400mA，电池：3.93V 537mAh 2.11Wh，制造商：华为终端有限公司。
HUAWEI华为FreeBuds Pro 5悦彰耳机整体采用了柄状入耳式设计。相比上代，耳机本身体积也得到了优化，更加轻巧。同时，官方称其重构了耳机入耳的空间形态，旨在实现更轻盈舒适的佩戴感受。

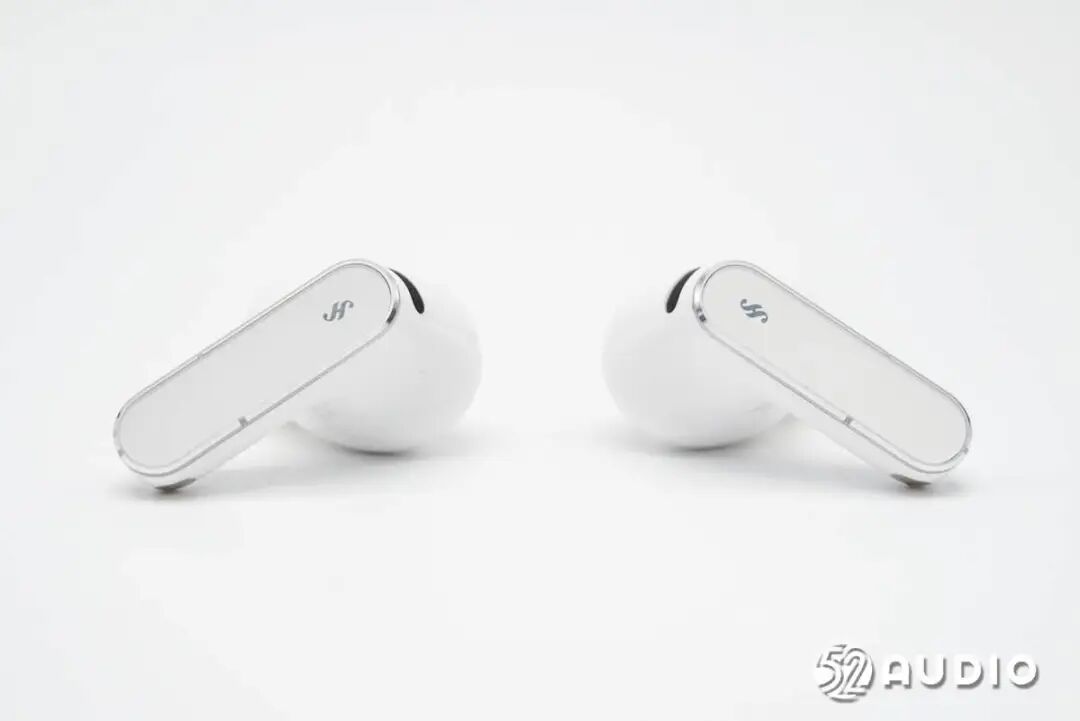

耳机外侧是设计的亮点，耳机柄部分采用了全新的“悦彰星环”设计，相较于前代产品显得更富时尚感，降低了商务气息。

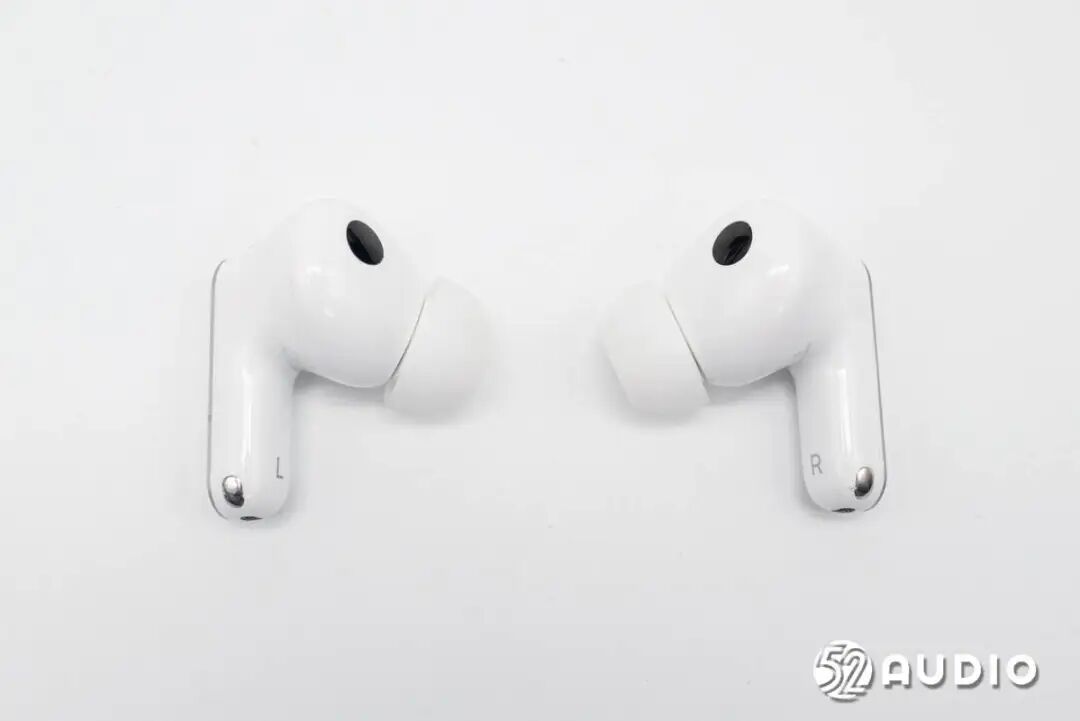

耳机内侧呈现光滑的烤漆质感，圆润顺滑。在耳机柄内侧清晰标注了“L”和“R”左右标识，方便用户区分。

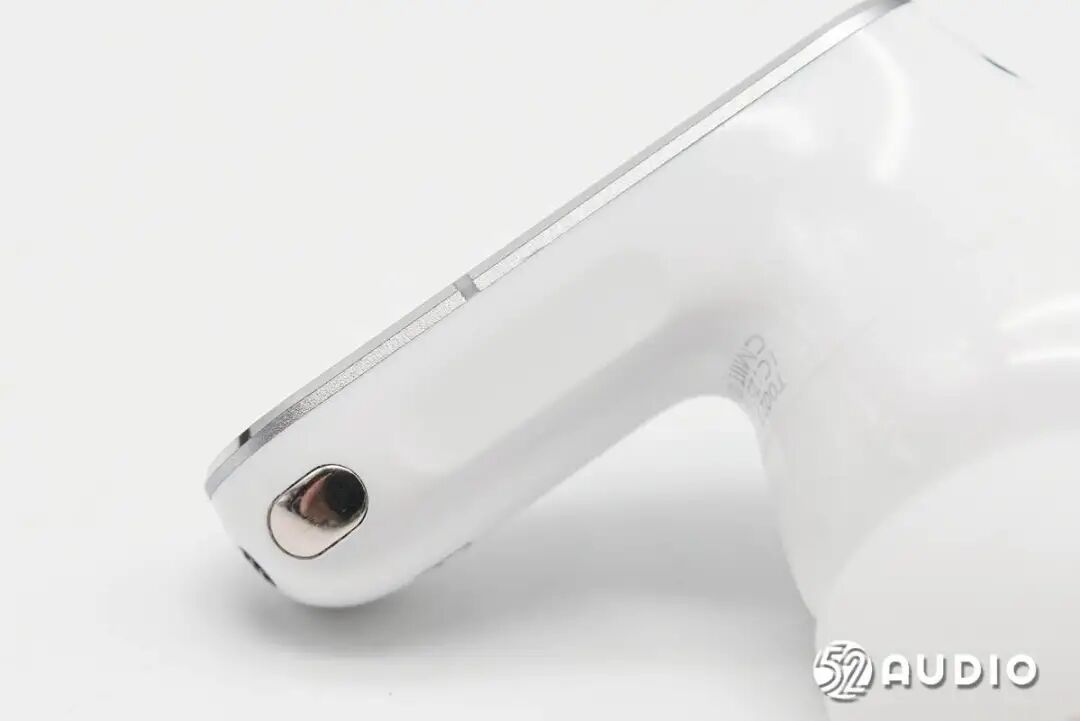

耳机柄侧边是压感按键的控制区域。
耳机顶部设有前馈降噪麦克风的拾音孔，外部有致密的金属网罩保护，防止灰尘异物进入。

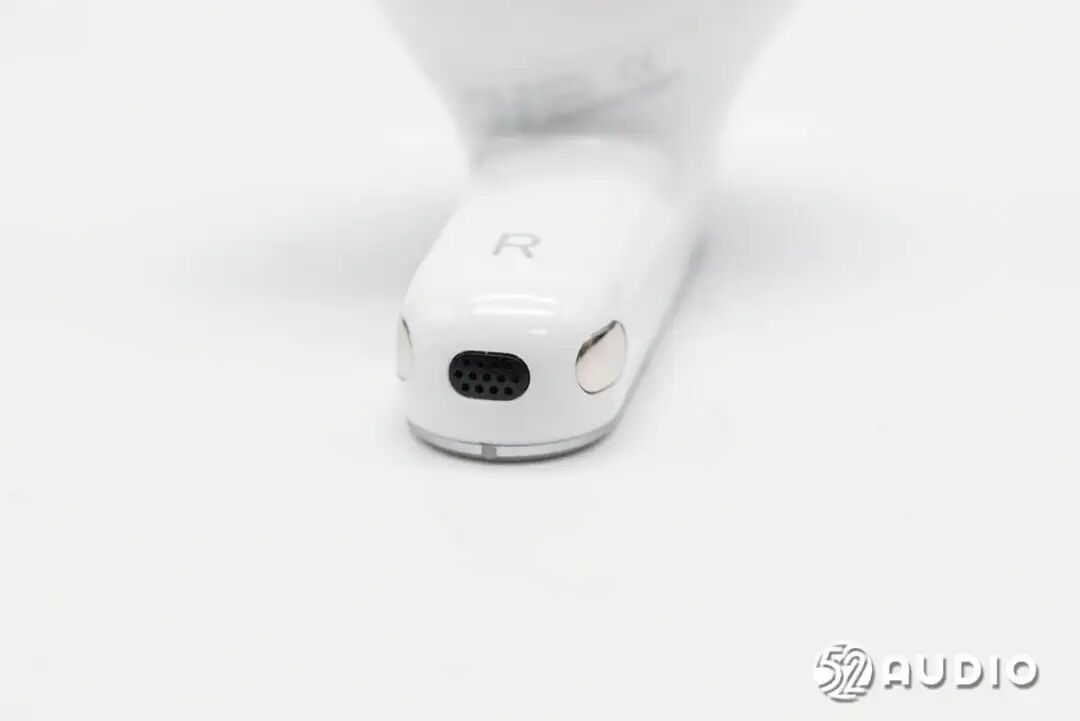

耳机柄底部是通话麦克风的拾音孔，在其两侧对称分布着为耳机充电的金属触点。

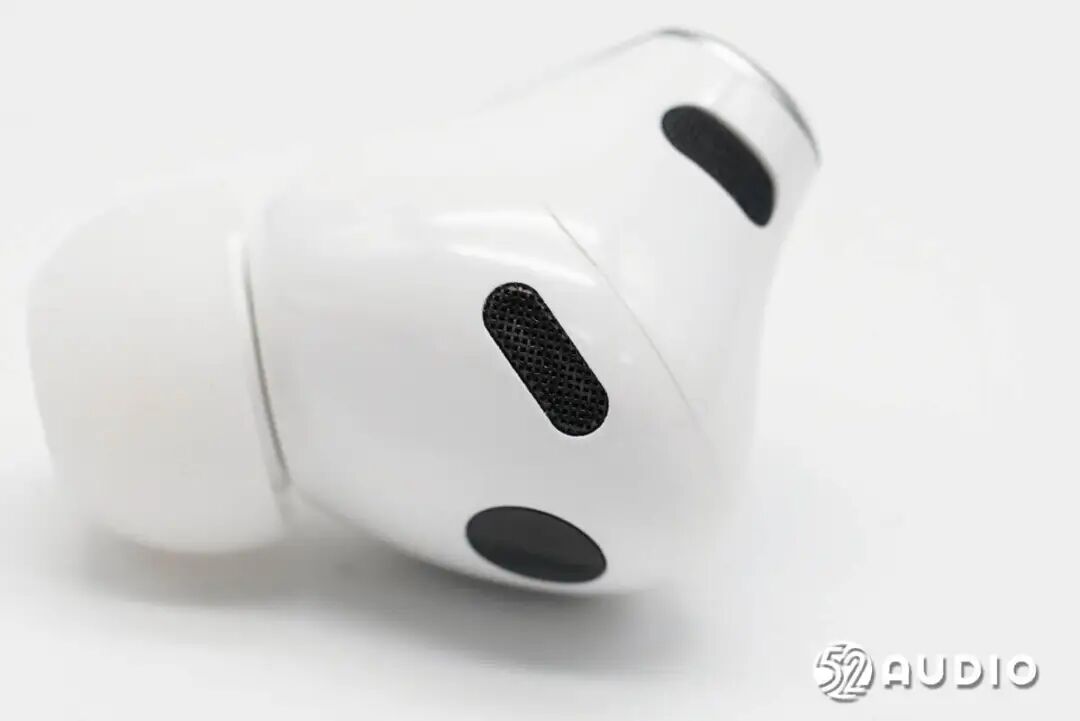

耳机内侧设有一个调音孔，用于保障音腔内部空气流通，平衡气压，对声学表现有重要影响。

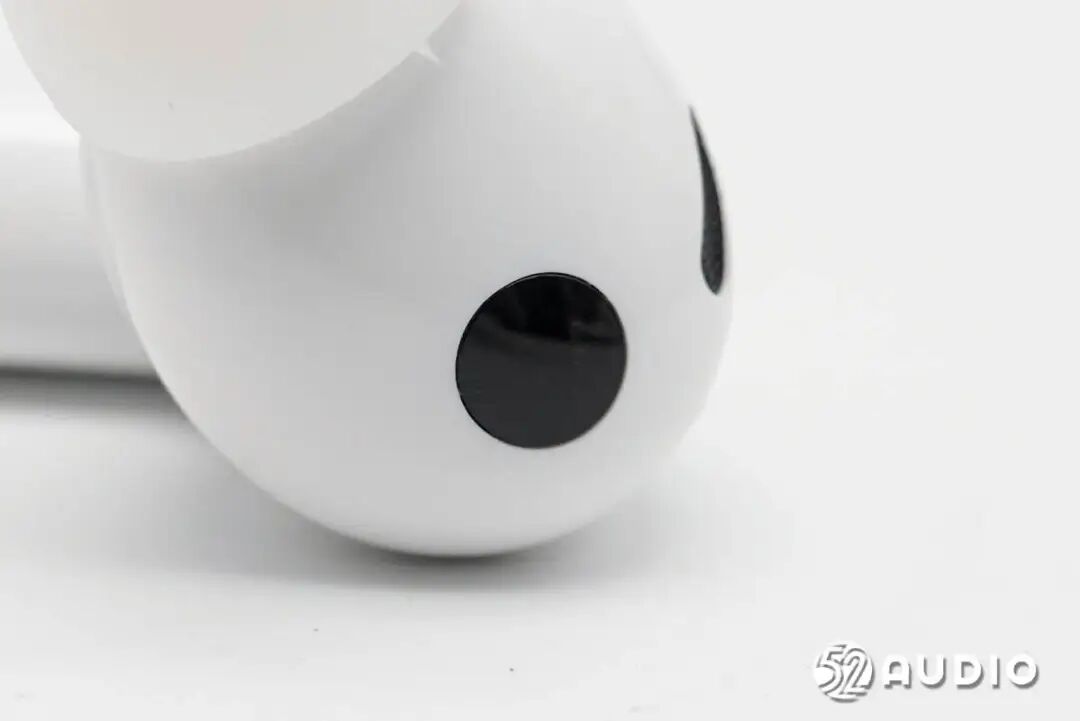

这是用于实现佩戴检测功能的光学传感器开窗。

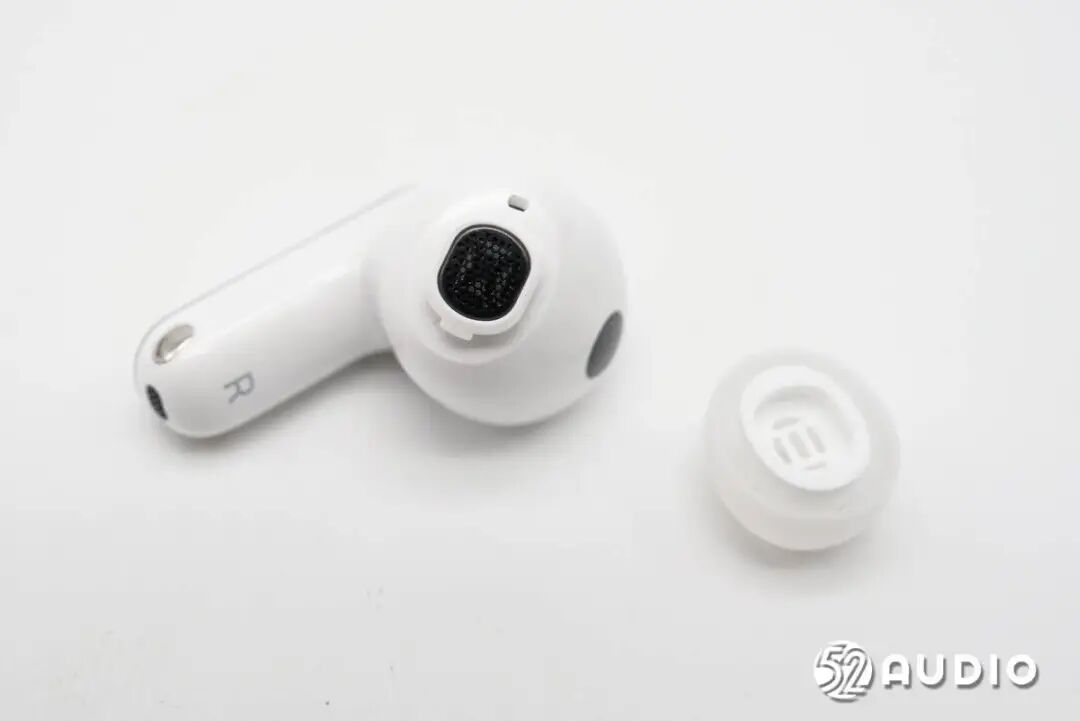

取下硅胶耳塞，可以看到耳机的出音嘴。它由金属盖板防护，内部集成了用于主动降噪的反馈麦克风。

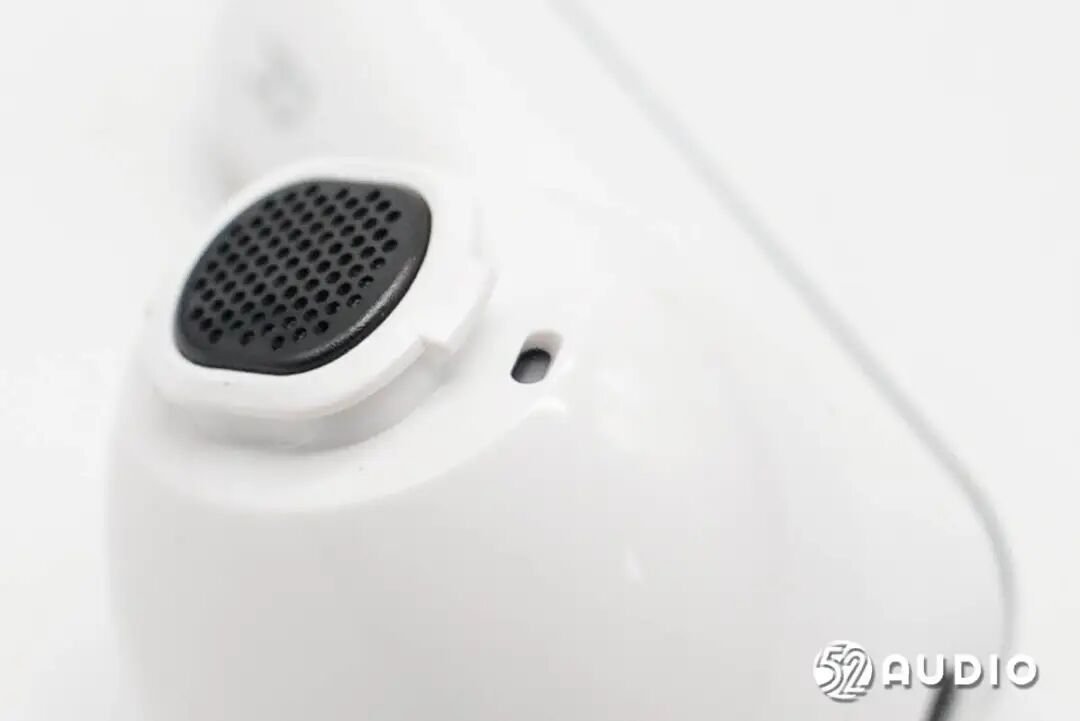

耳机前腔位置另一个调音孔的特写。

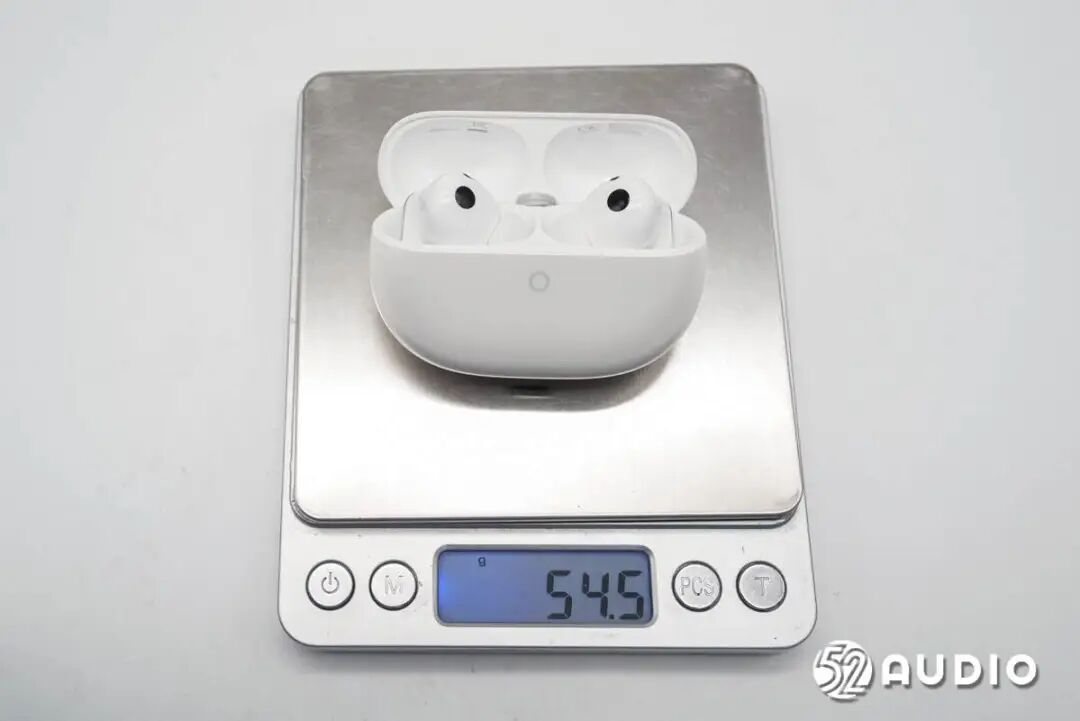

经实测，HUAWEI华为FreeBuds Pro 5悦彰耳机（含充电盒）整机重量约为54.5克。

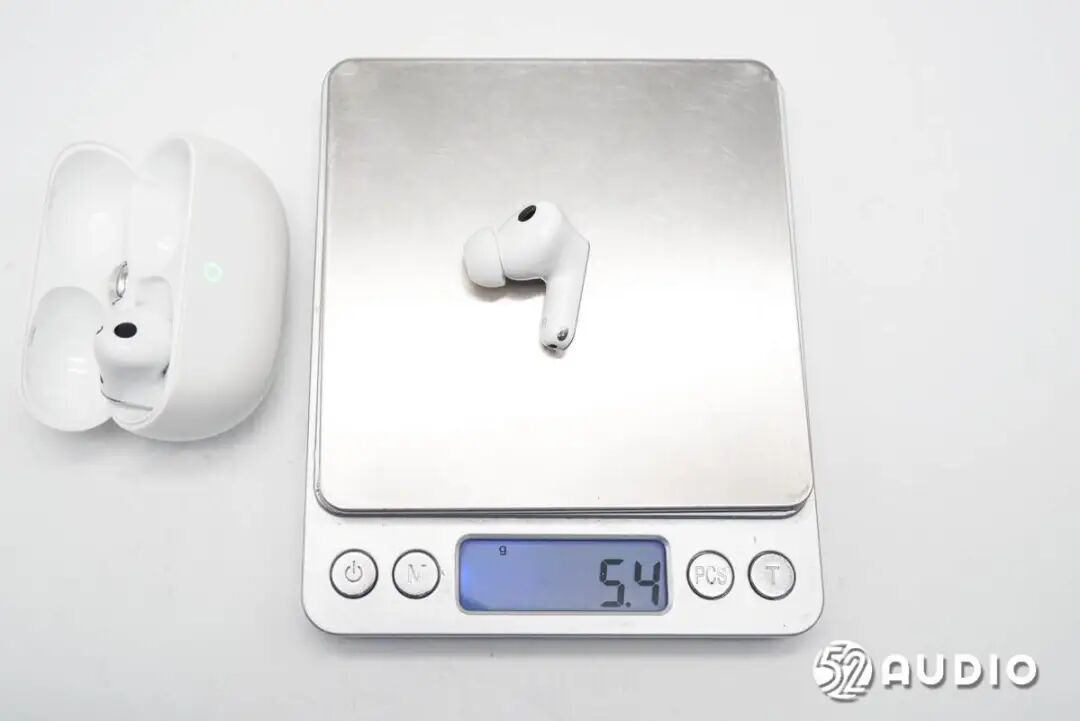

单只耳机的重量约为5.4克，控制得相当出色。

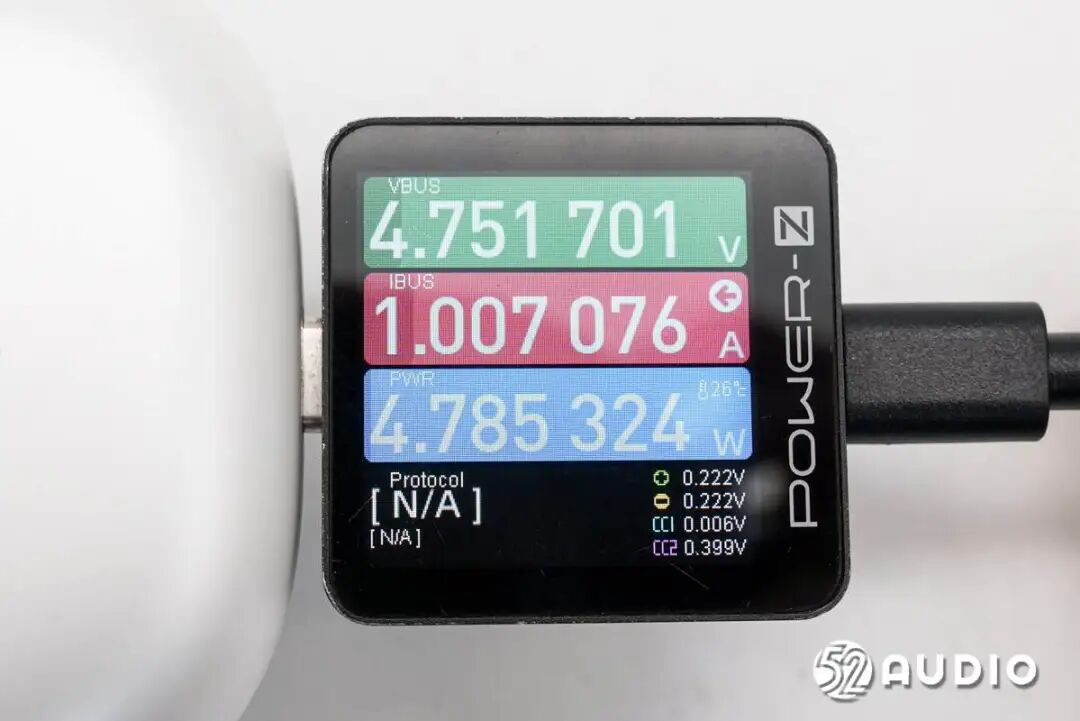

使用充电测试仪对HUAWEI华为FreeBuds Pro 5悦彰耳机进行有线充电测试，测得输入功率约为4.79W。
HUAWEI华为FreeBuds Pro 5悦彰耳机拆解
通过开箱，我们对HUAWEI华为FreeBuds Pro 5悦彰耳机的新一代外观设计有了详细认识。接下来进入拆解环节，探究其内部结构设计与核心元器件配置。
充电盒拆解

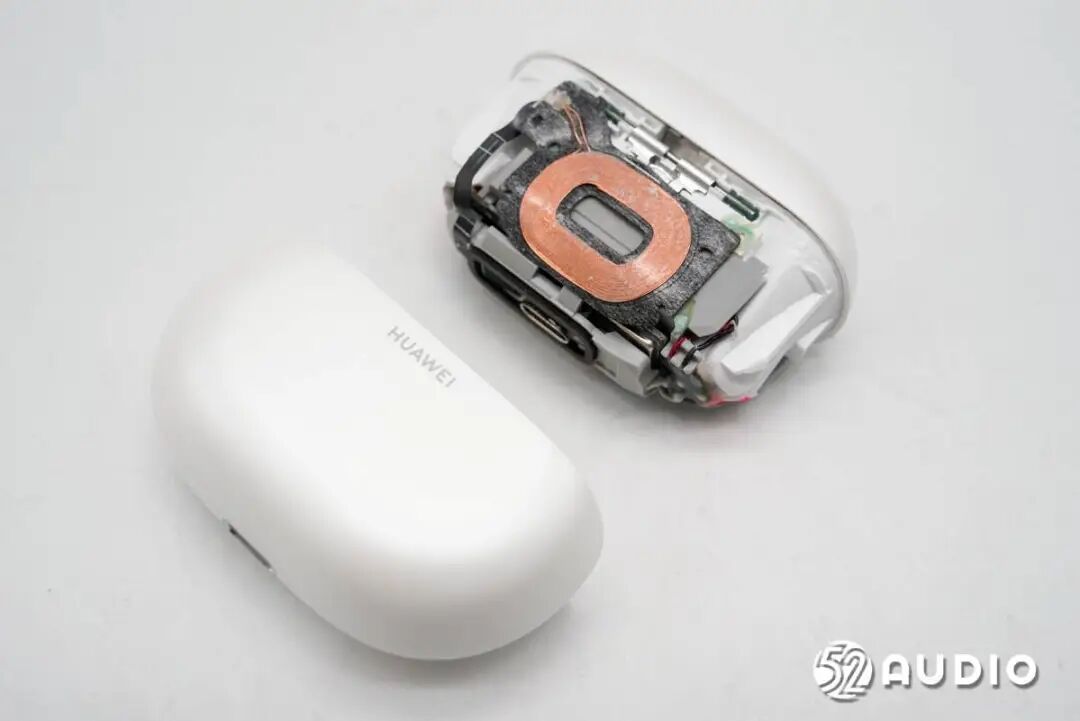

首先，小心地撬开充电盒的白色外壳，取出内部的座舱结构。

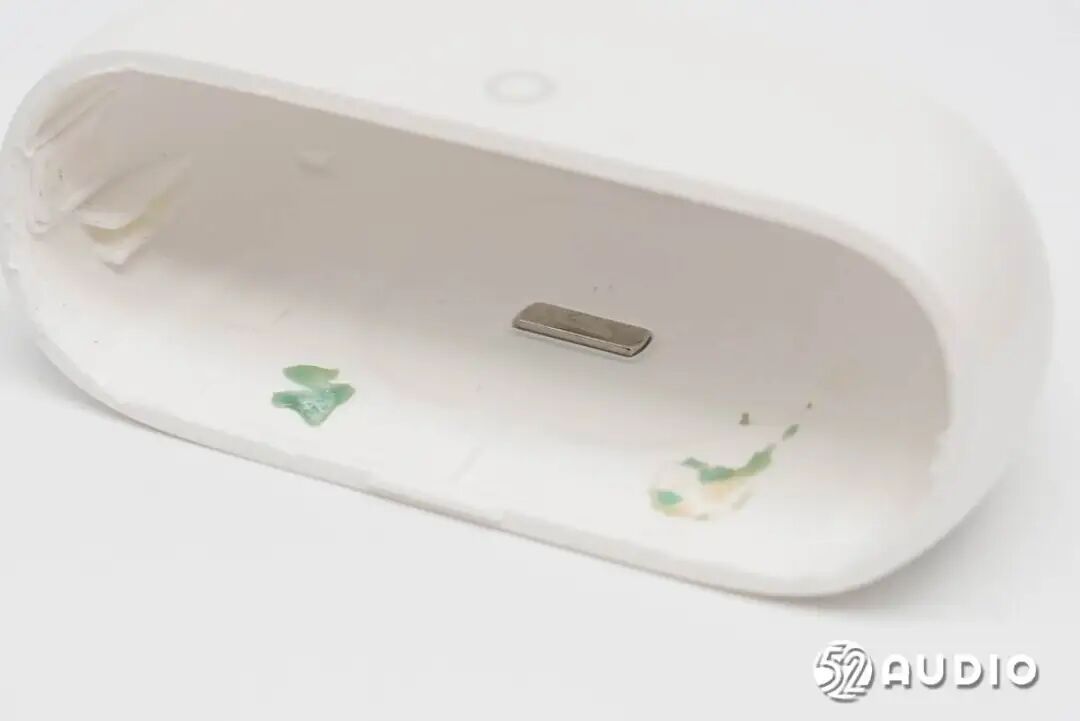

盒盖内侧粘贴有一块圆形磁铁，用于与耳机上的磁铁吸附，实现关盖固定，同时也用于霍尔传感器的磁感应。

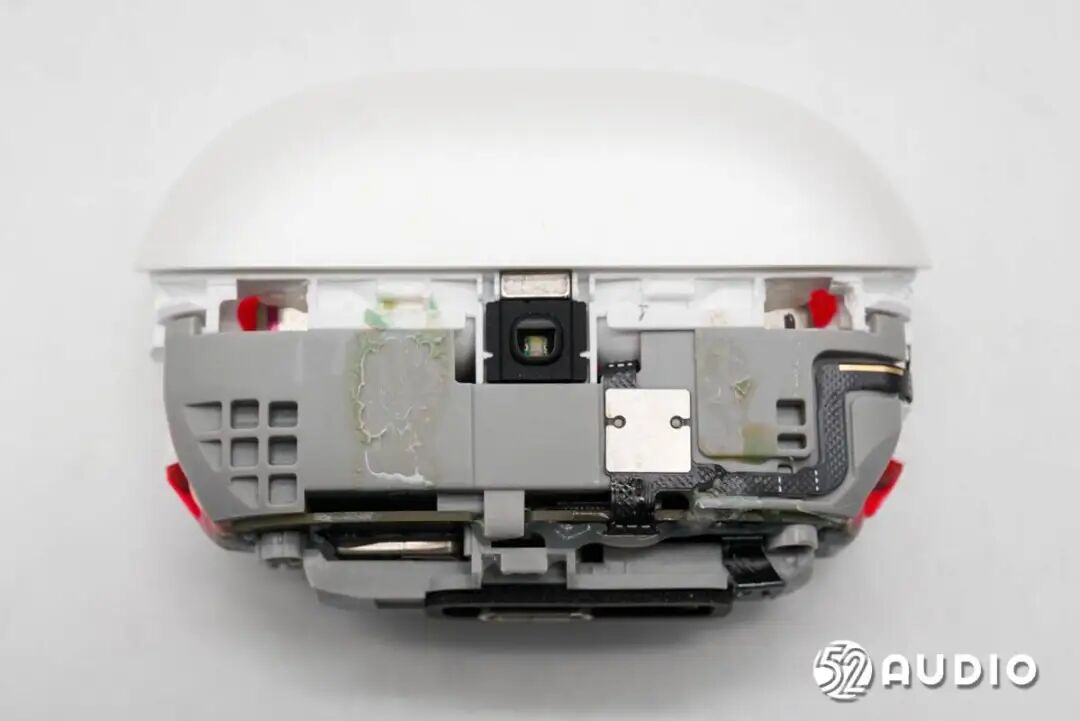

座舱正面结构一览，通过塑料支架固定着多条排线。

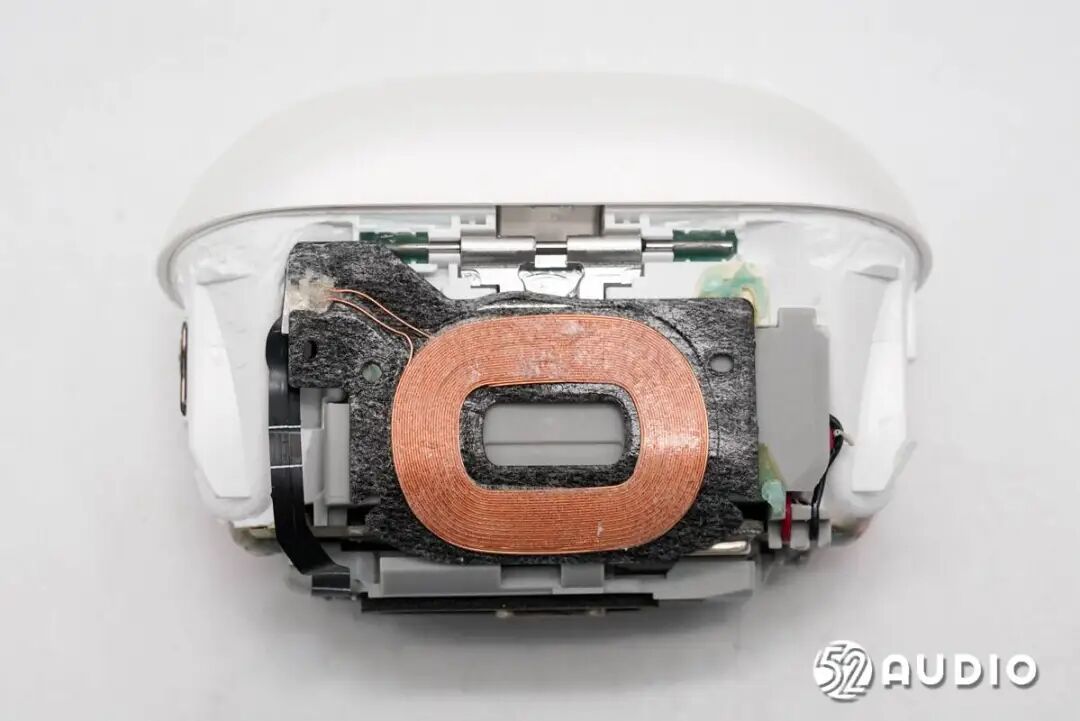

座舱背面贴有无线充电接收线圈。

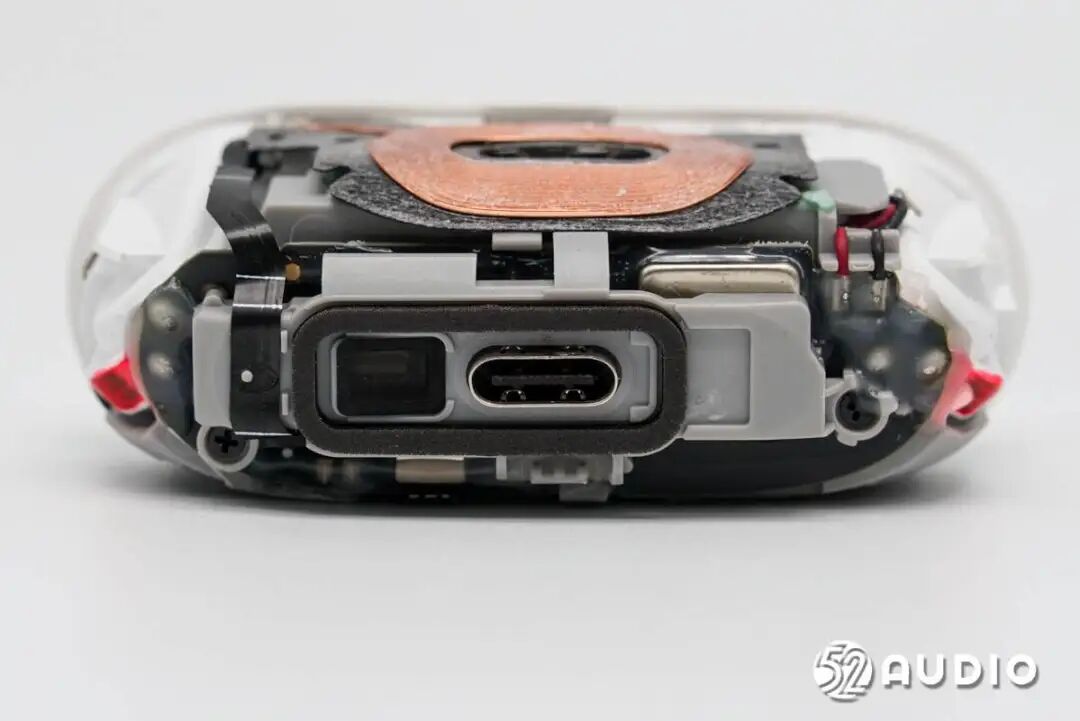

座舱底部通过一个支架固定着一个扬声器单元。

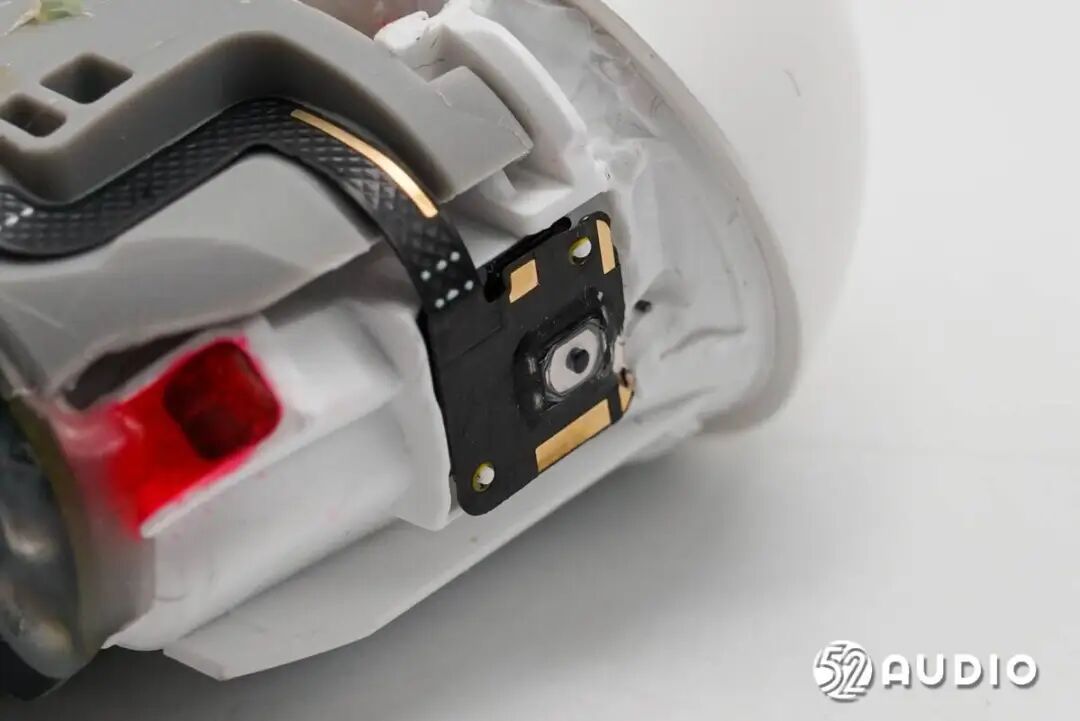

座舱侧边，功能按键的排线结构清晰可见。

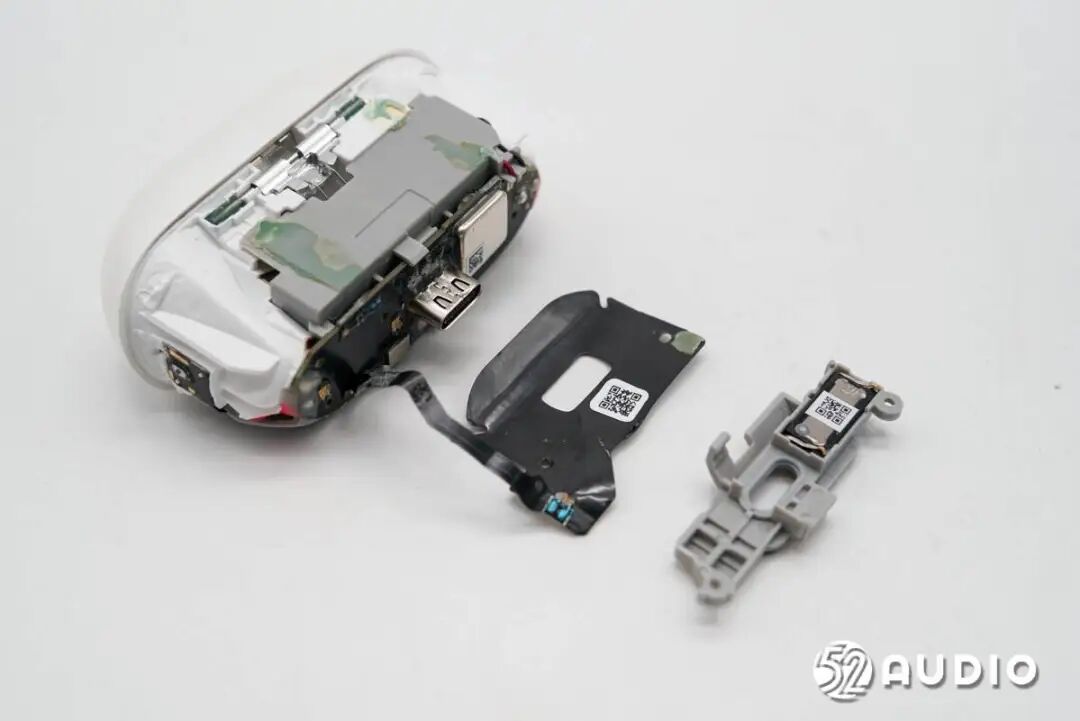

卸下固定螺丝，取走座舱底部的支架，并揭下无线充电接收线圈。

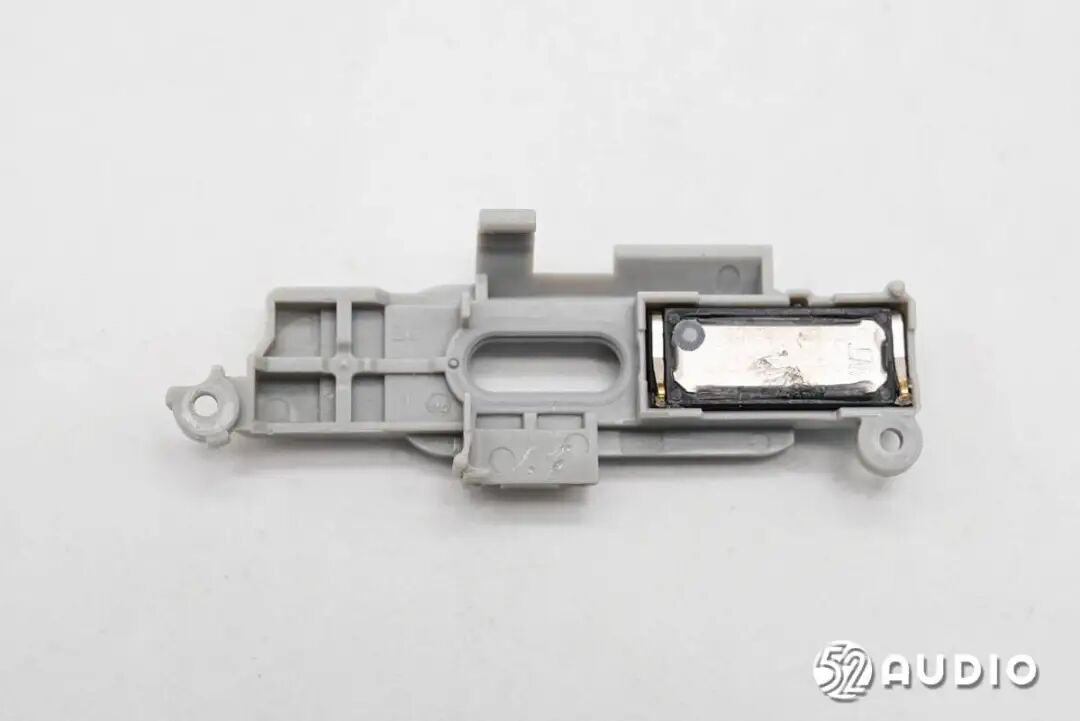

支架内侧固定着的正是那个方形扬声器单元。

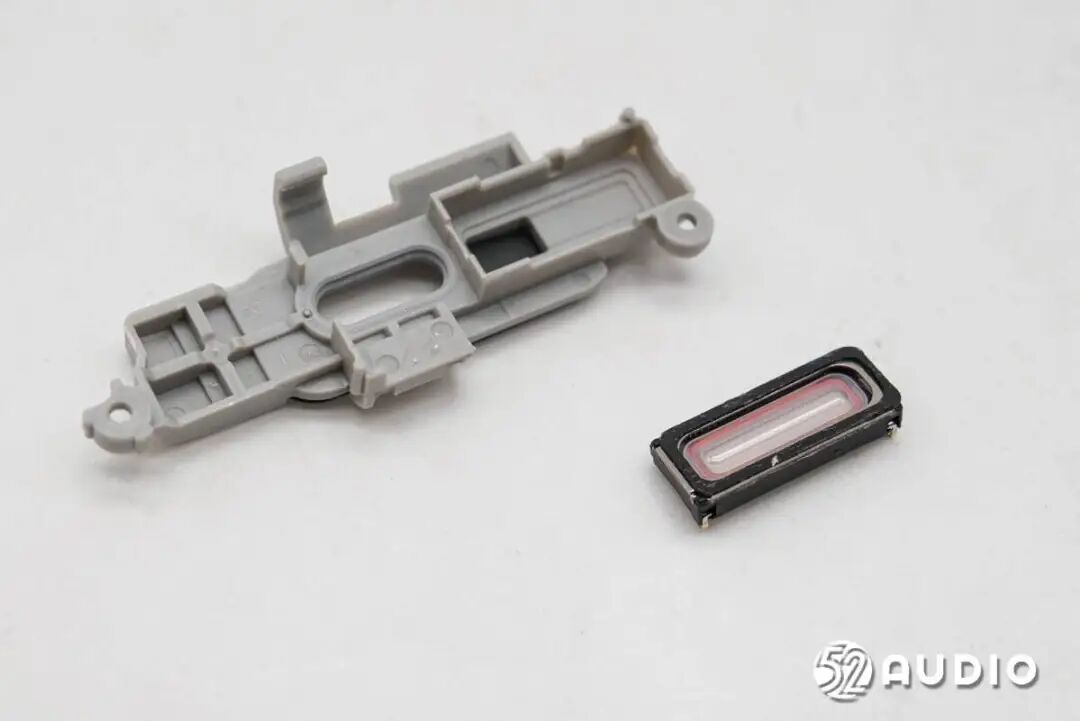

将扬声器单元从支架上取下。

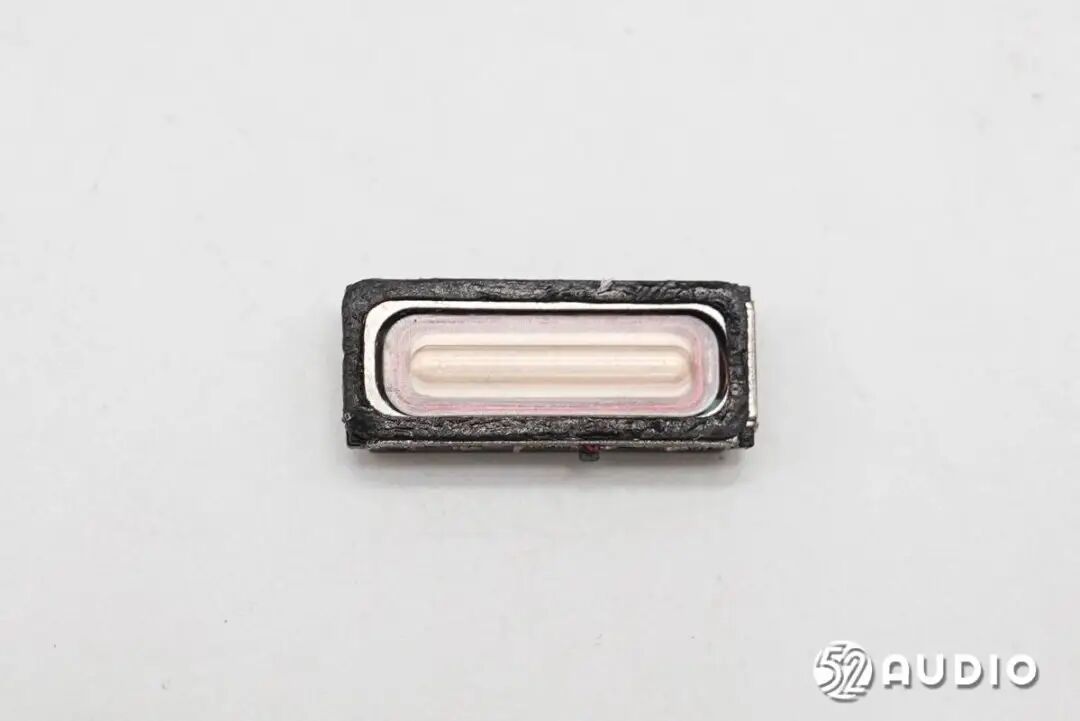

充电盒内置的方形扬声器正面特写。该扬声器主要用于“查找耳机”功能发声。

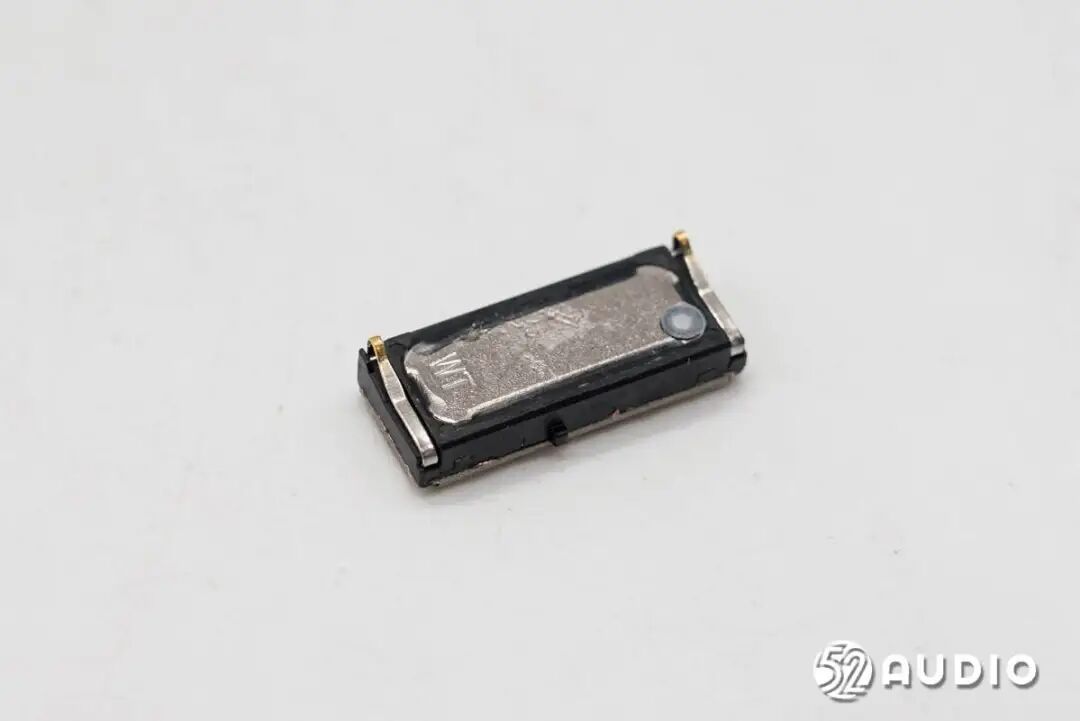

扬声器背面特写，两端设有金属触点，通过与主板连接导通。

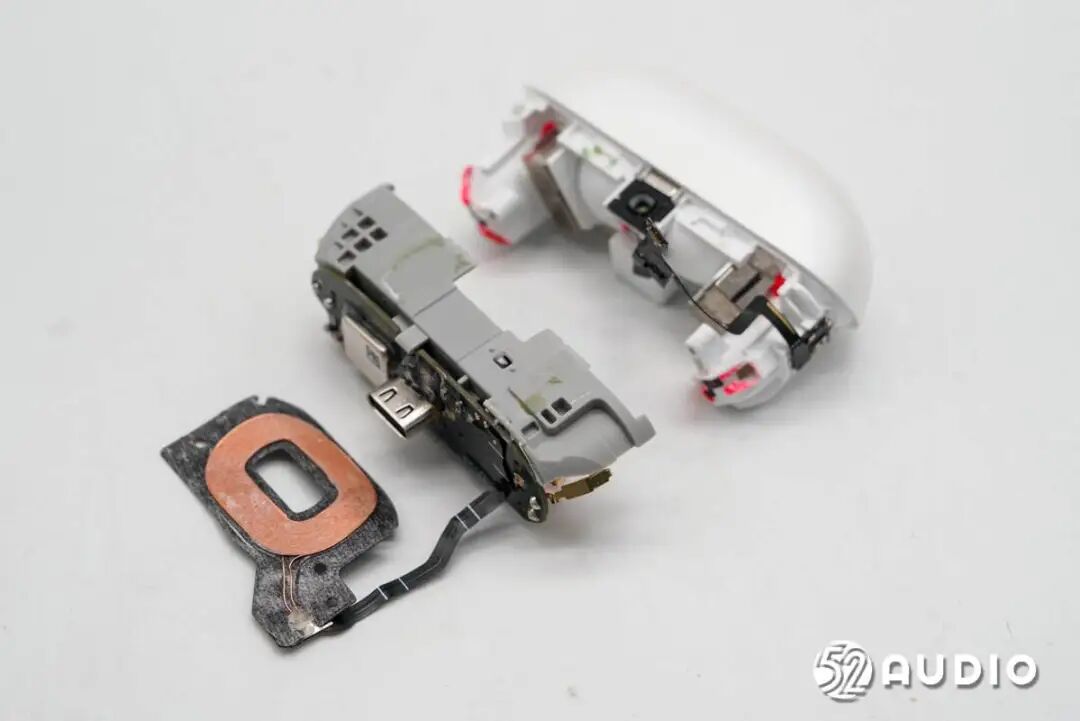

卸下螺丝，取掉座舱上用于固定主板单元的支架。

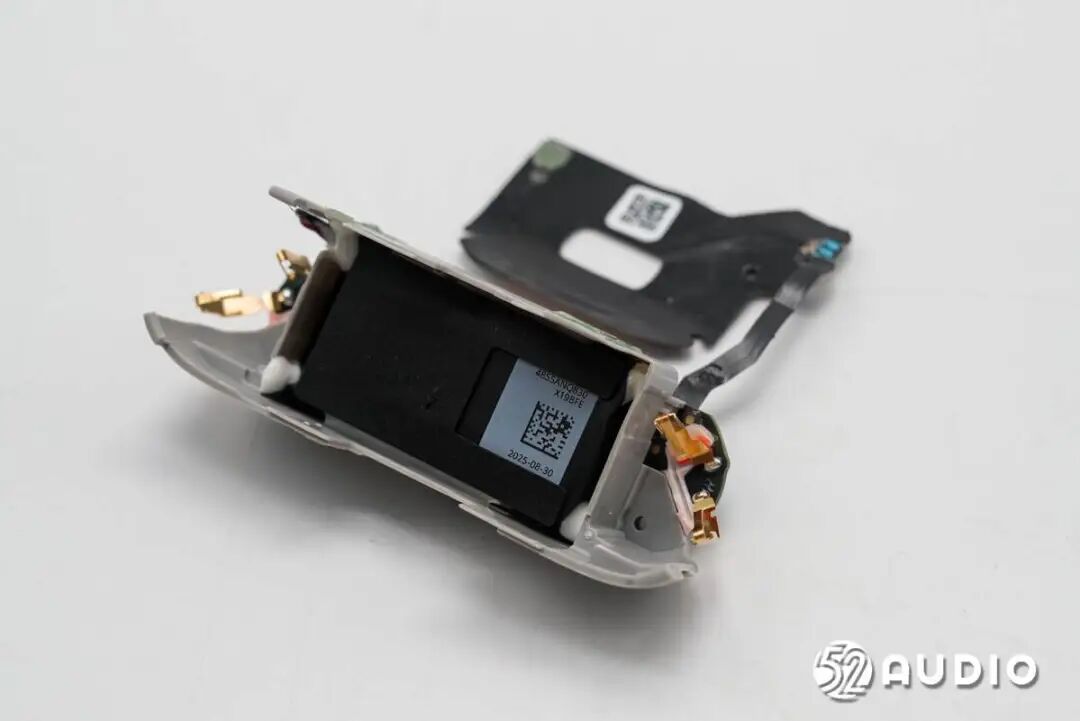

支架内侧则用于固定电池单元，为电池提供了良好的保护和支撑。

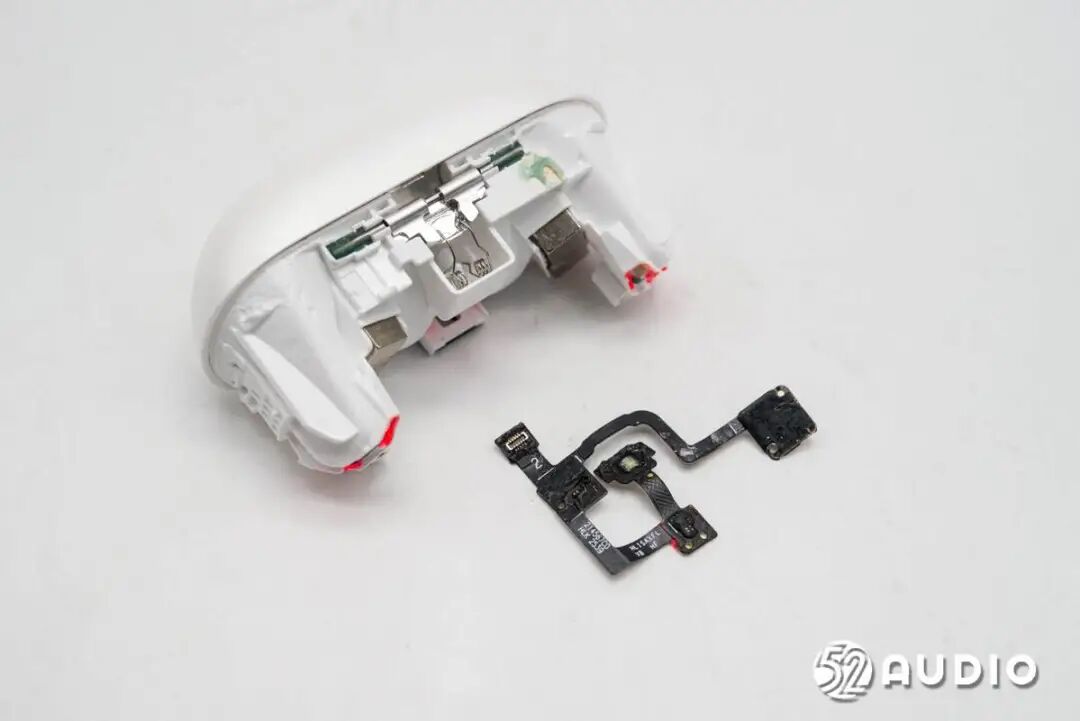

小心取下连接座舱与主板的排线。
这条排线一面的电路布局。
排线另一面的电路布局。
排线末端连接主板的BTB（板对板）连接器公座特写。

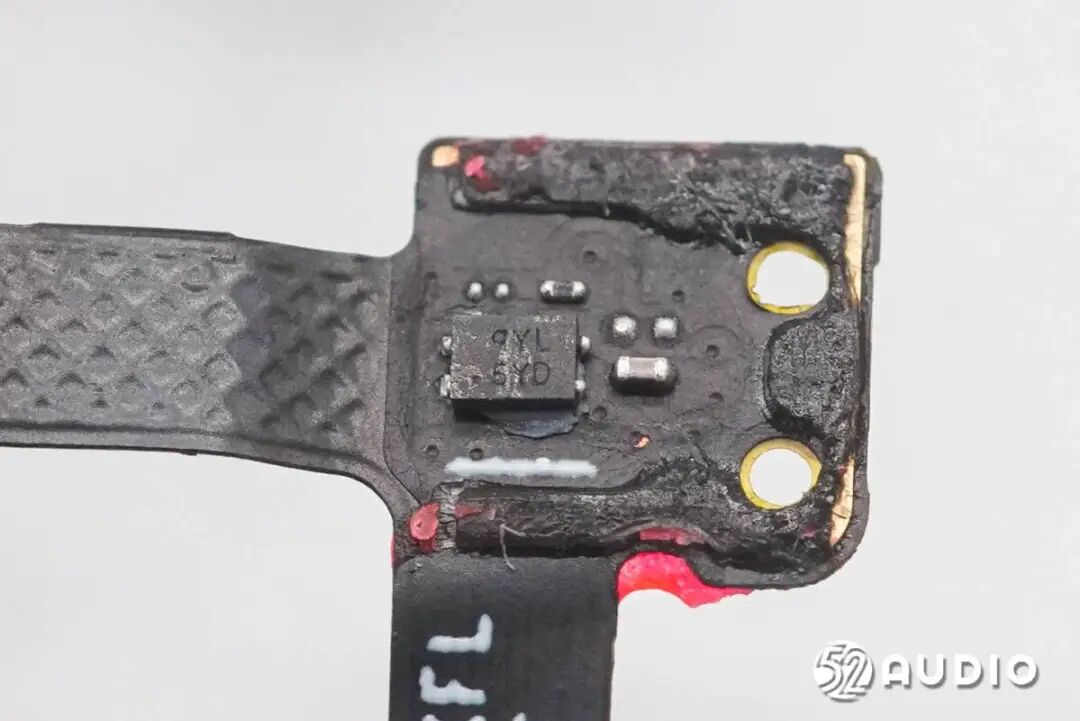

丝印为“qYL 5YD”的霍尔元件。它用于感知充电盒盖开合时磁铁位置的变化，从而将状态信号传递给主控芯片，控制耳机与设备的连接/断开。

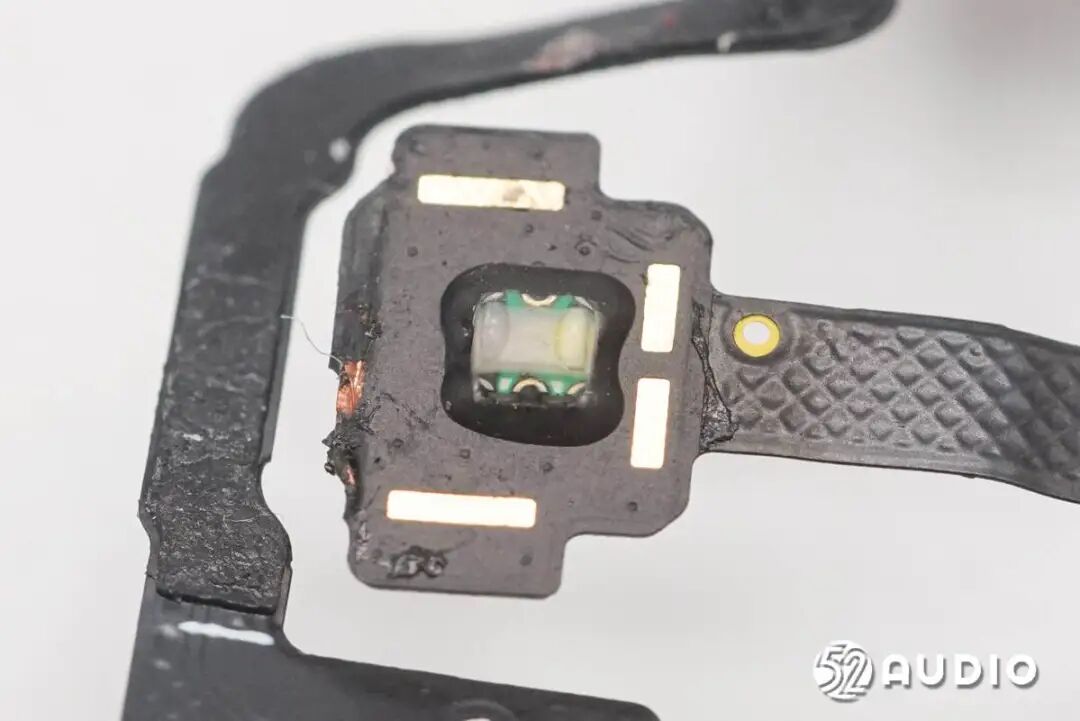

用于反馈蓝牙配对、充电、录音等状态的LED指示灯特写。

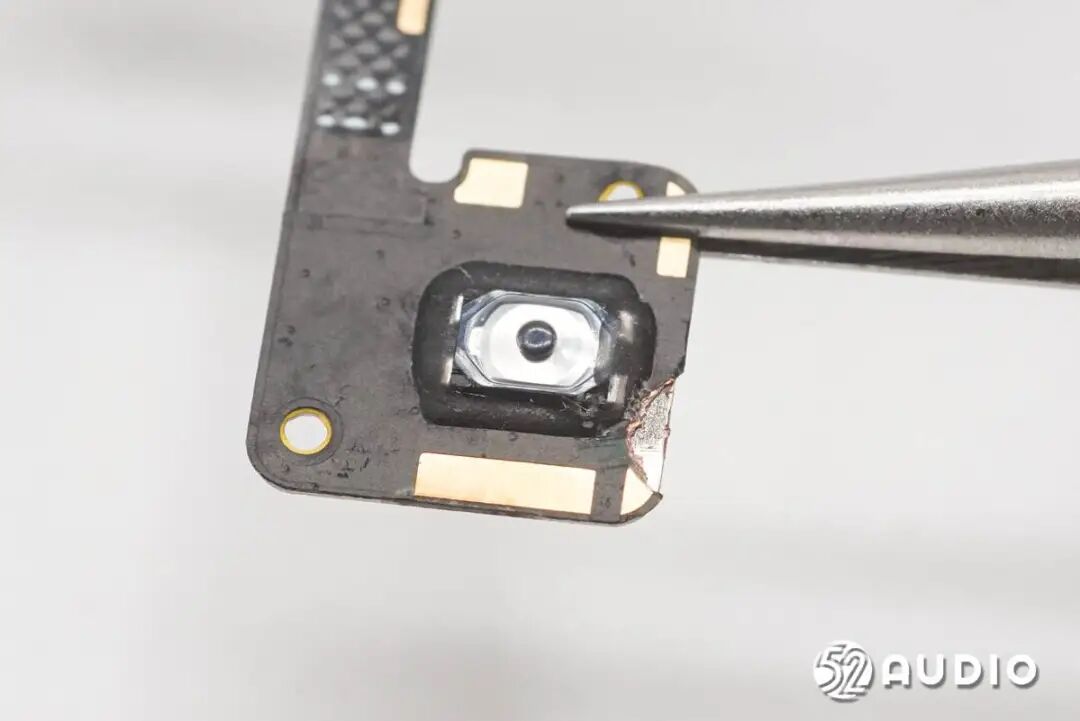

用于蓝牙配对等功能控制的微动按键特写。

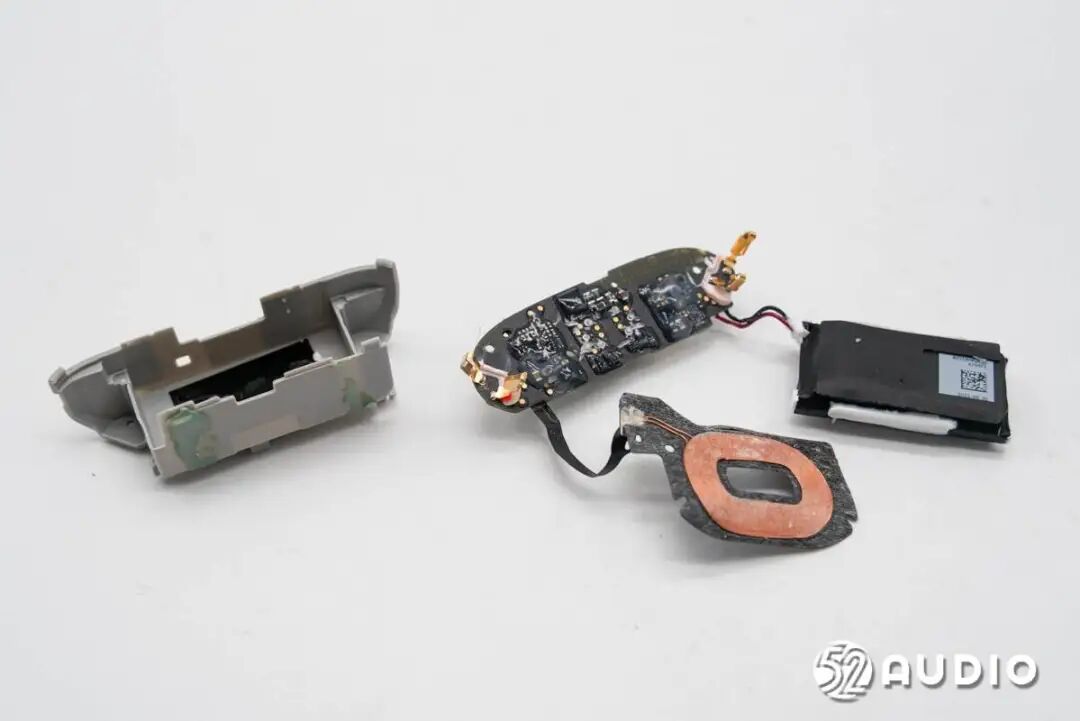

将固定在支架上的主板和电池单元整体取出。

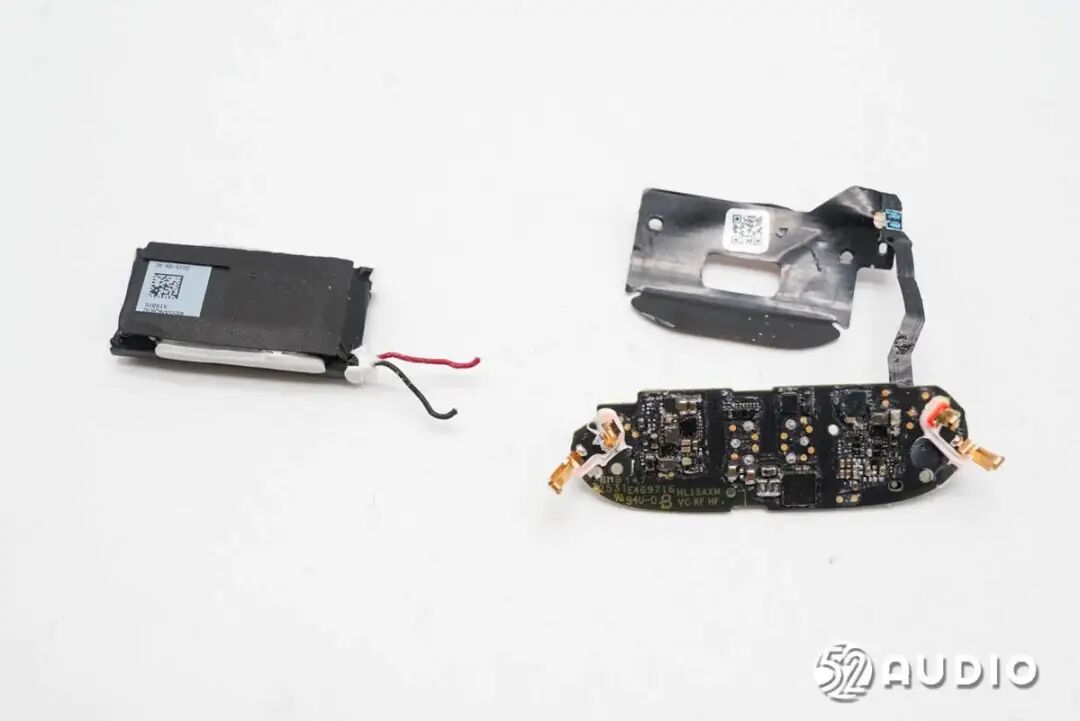

焊开连接电池与主板的红黑导线。

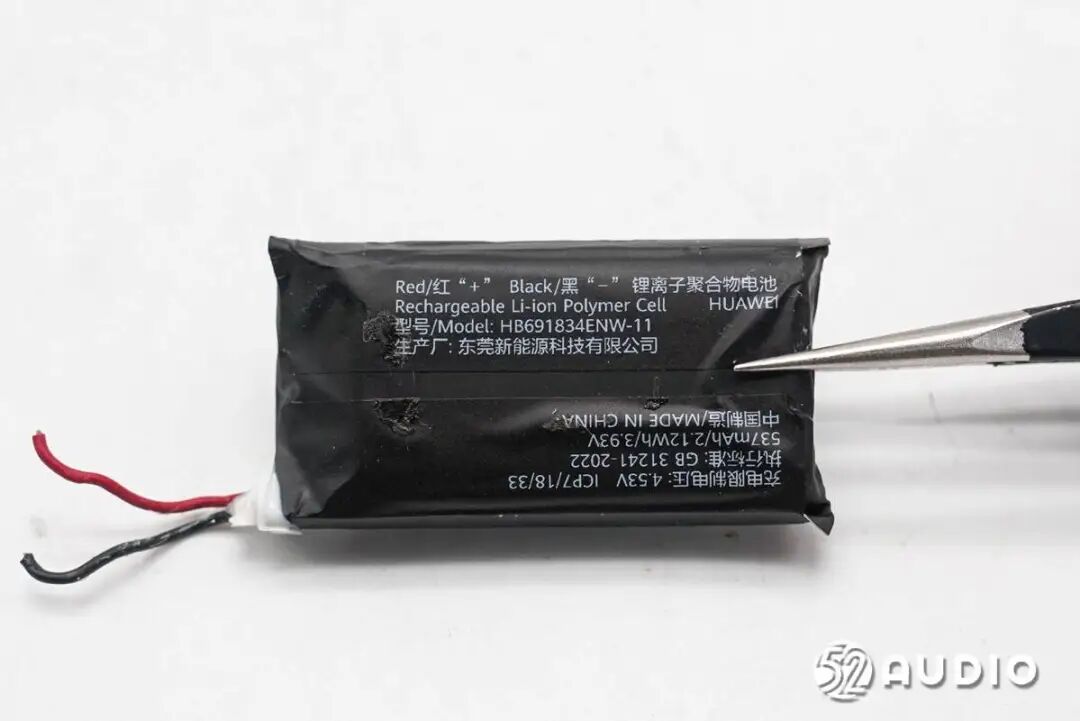

充电盒内置锂离子聚合物电池，型号：HB691834ENW-11，额定参数：537mAh/2.12Wh/3.93V，充电限制电压：4.53V，生产厂：东莞新能源科技有限公司。

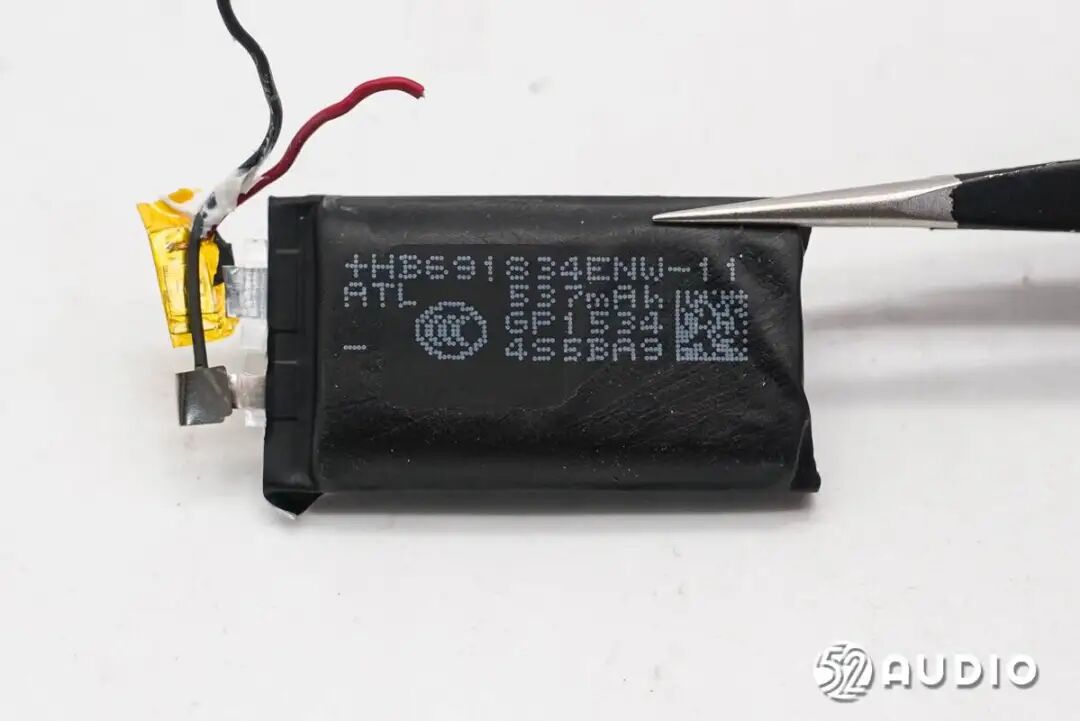

撕开电池外部的绝缘胶带，可以看到电芯上丝印的信息，电芯来自ATL新能源。

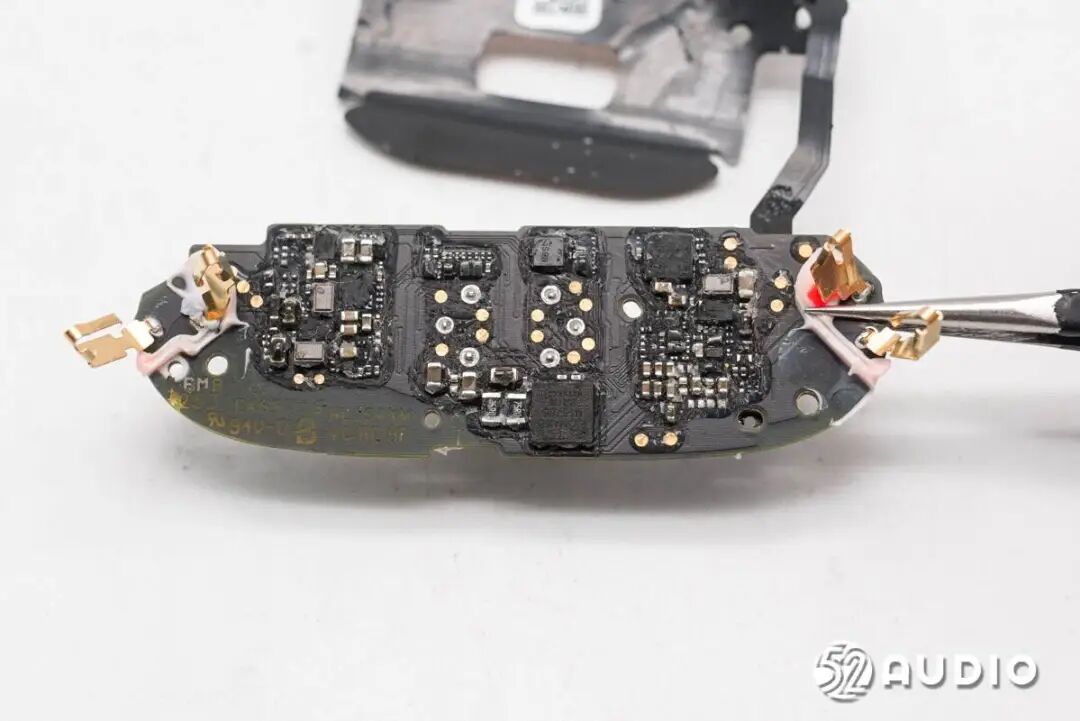

充电盒主板一面的电路布局全景。

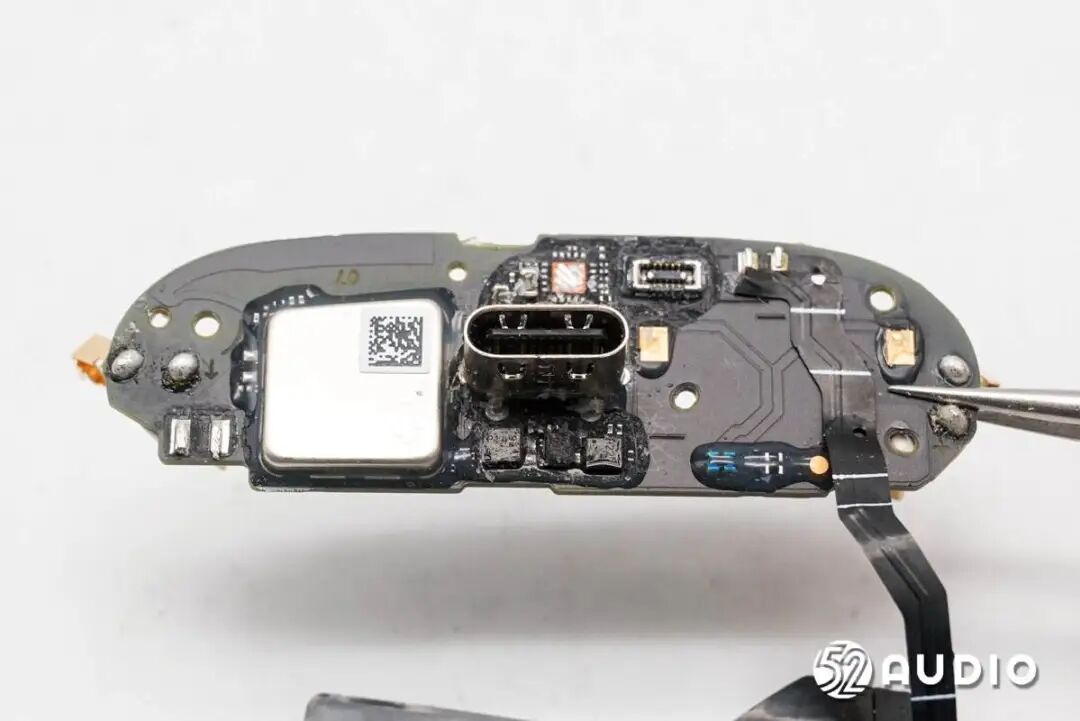

充电盒主板另一面的电路布局。可以看到一个区域被金属屏蔽罩覆盖，内部应为无线通讯模块。

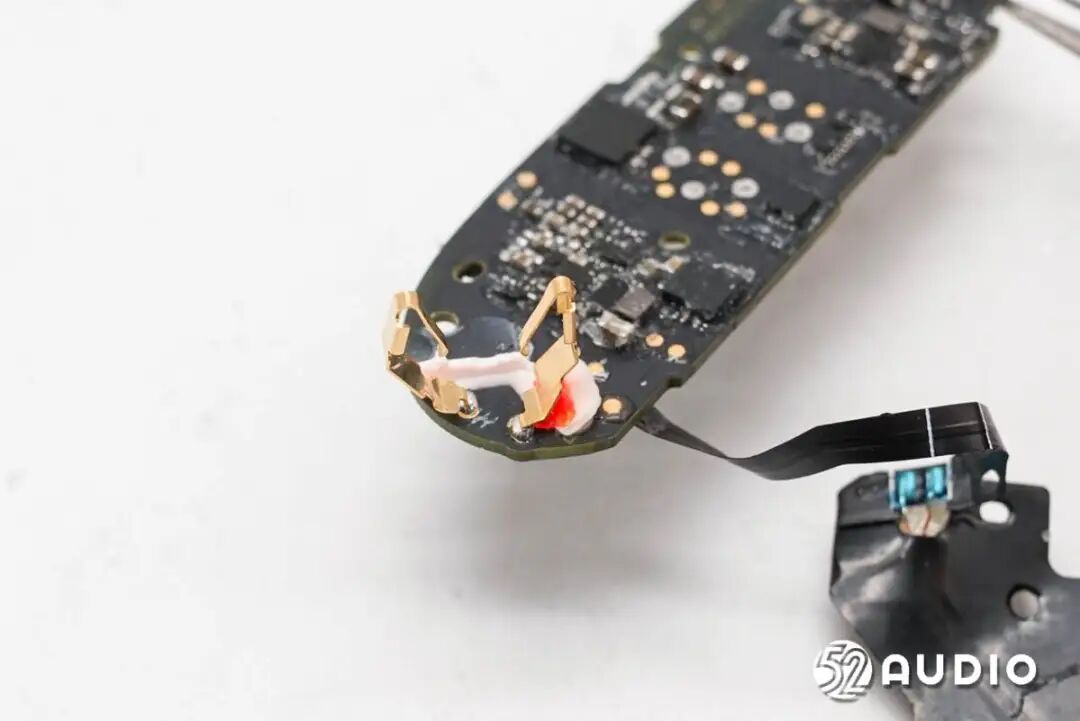

用于为耳机充电的pogo pin金属弹片特写。

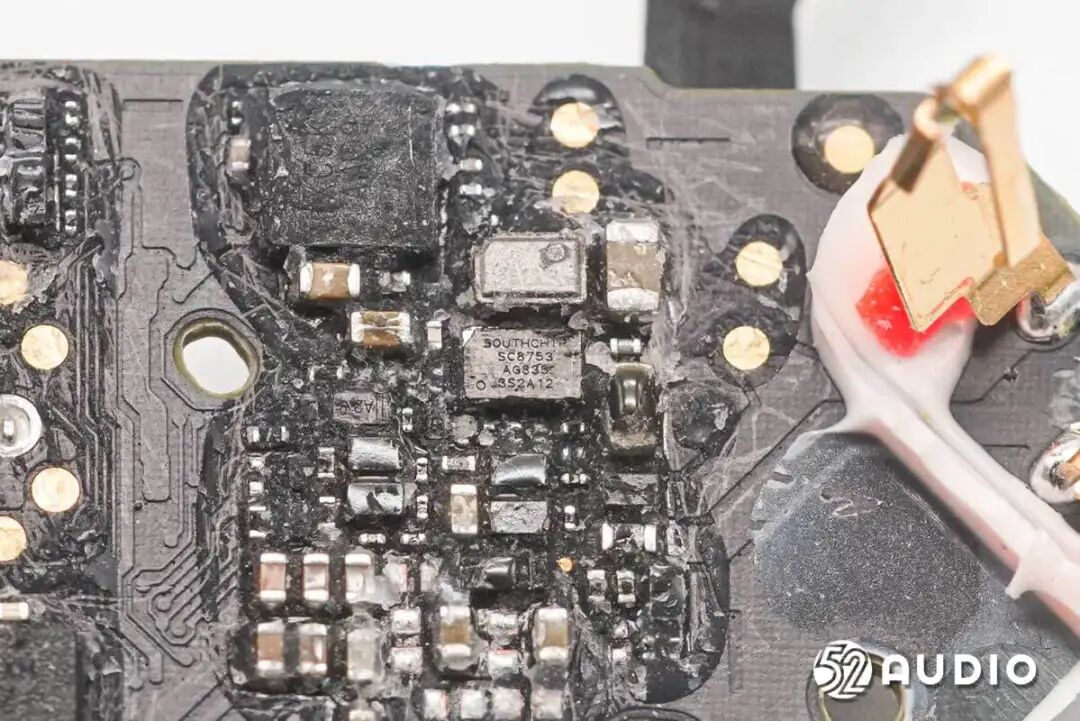

Southchip南芯半导体SC8753高效直充芯片，这是一款专为TWS耳机充电仓设计的芯片。
一颗丝印为“XC5K”的集成电路。

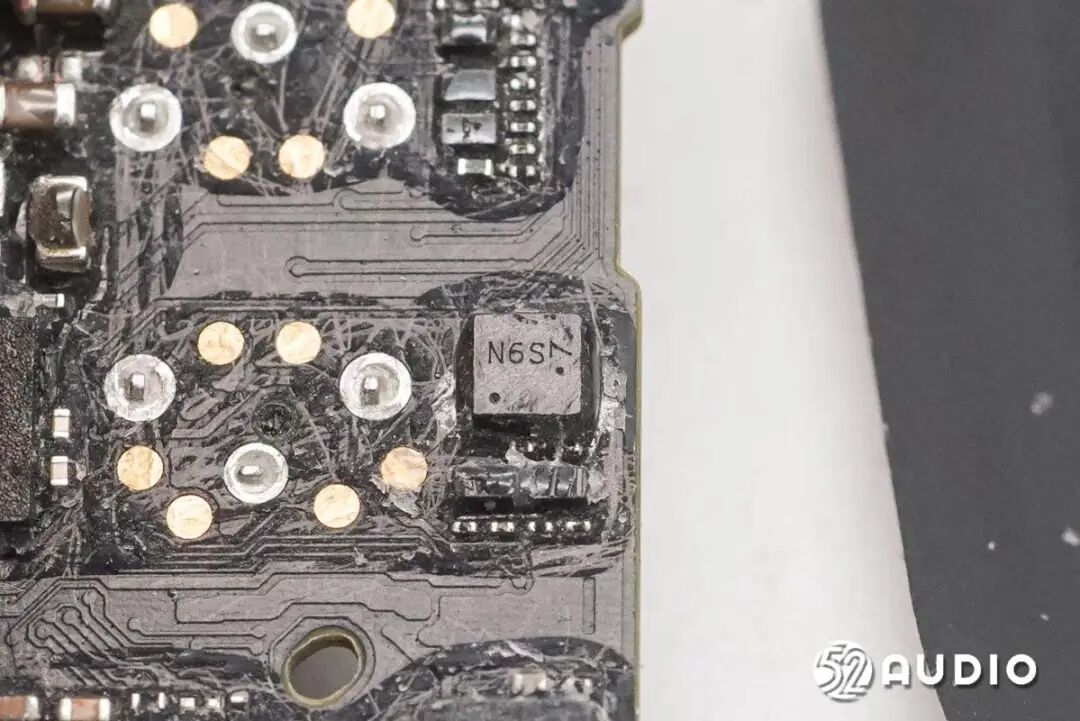

一颗丝印为“N6S”的MOS管。

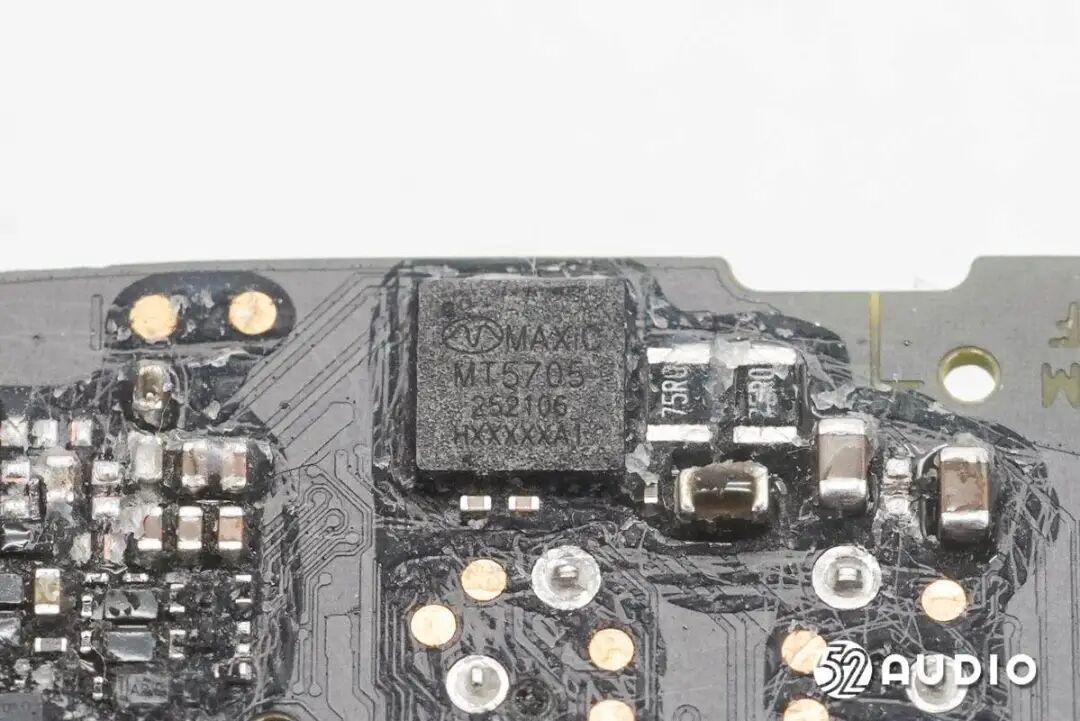

Maxic美芯晟MT5705无线充电接收芯片，支持Qi协议。它采用嵌入式ARM Cortex M0处理器，内置2KB SRAM和8KB OTP，完全符合WPC Qi规范（版本2.1）。最高可提供10W输出功率，AC to DC转换效率高达95%。
这款芯片的高效率保证了低发热，其完善的过压、过流、过温保护机制，使其非常适合TWS耳机充电仓等小型智能设备。

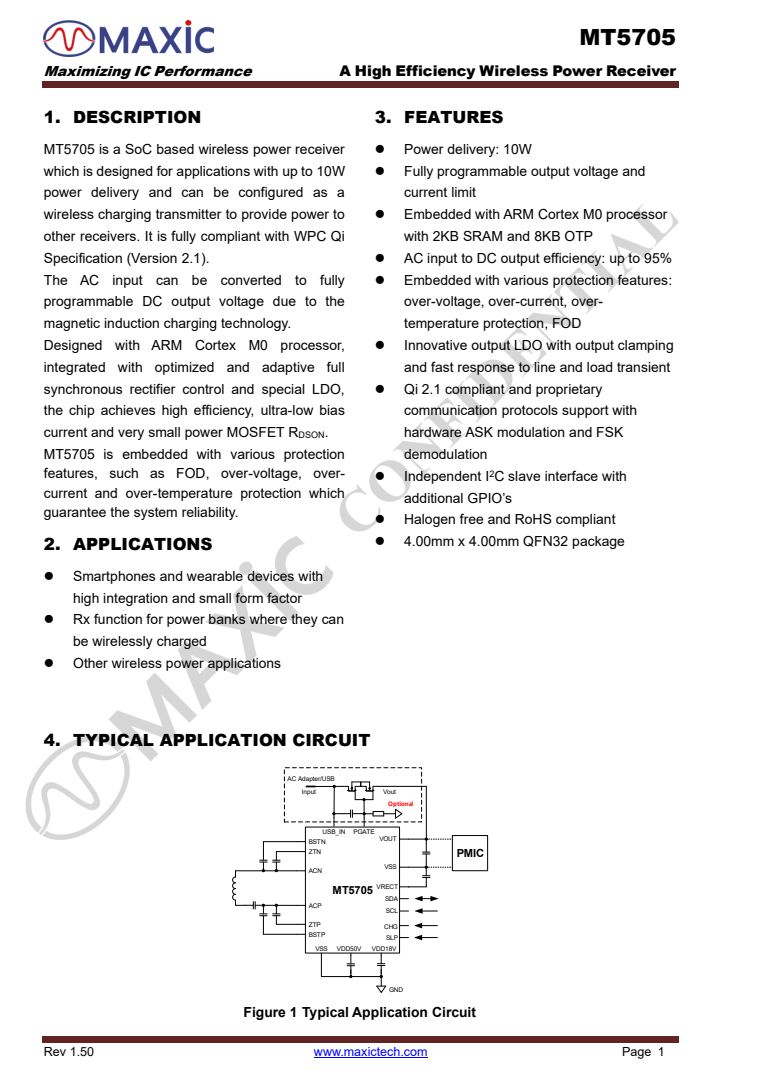

Maxic美芯晟MT5705的官方详细资料图。

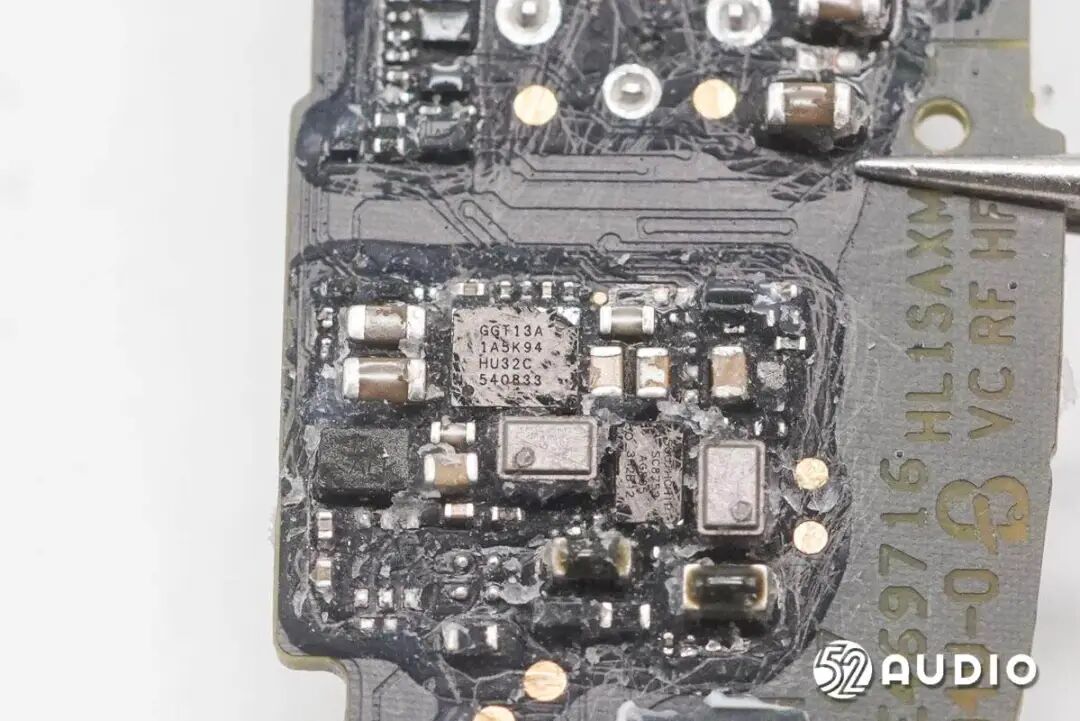

一颗丝印为“GGT13A”的电源管理芯片。

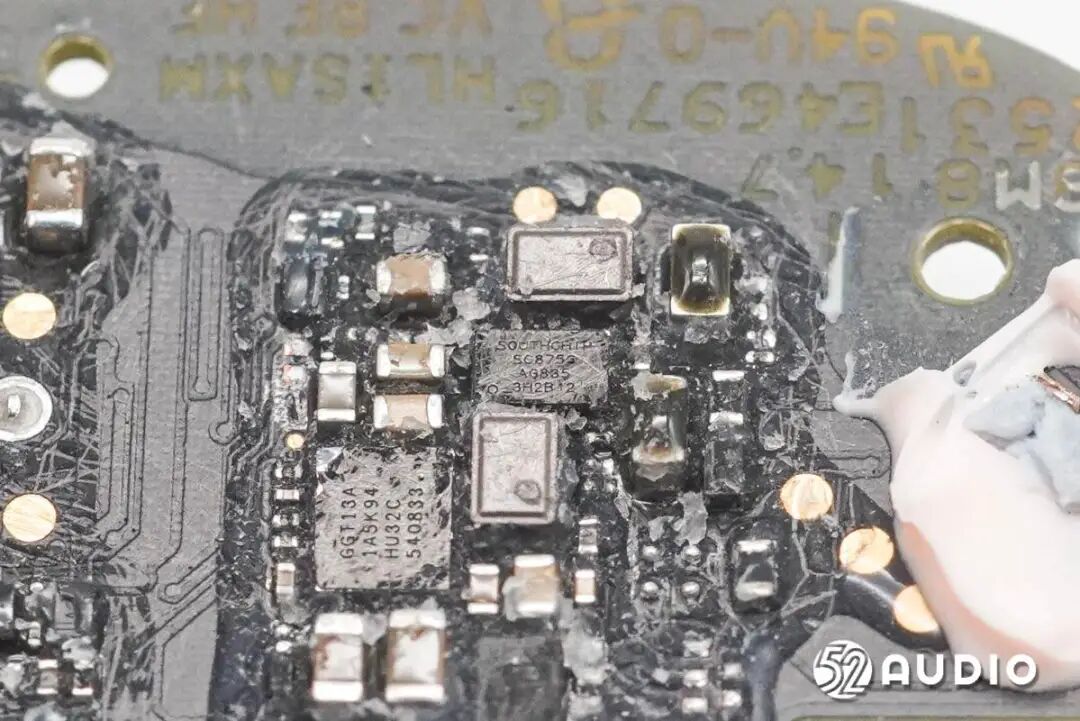

另一颗Southchip南芯半导体SC8753高效直充芯片。两颗SC8753芯片分别独立为左右两只耳机进行充电管理。

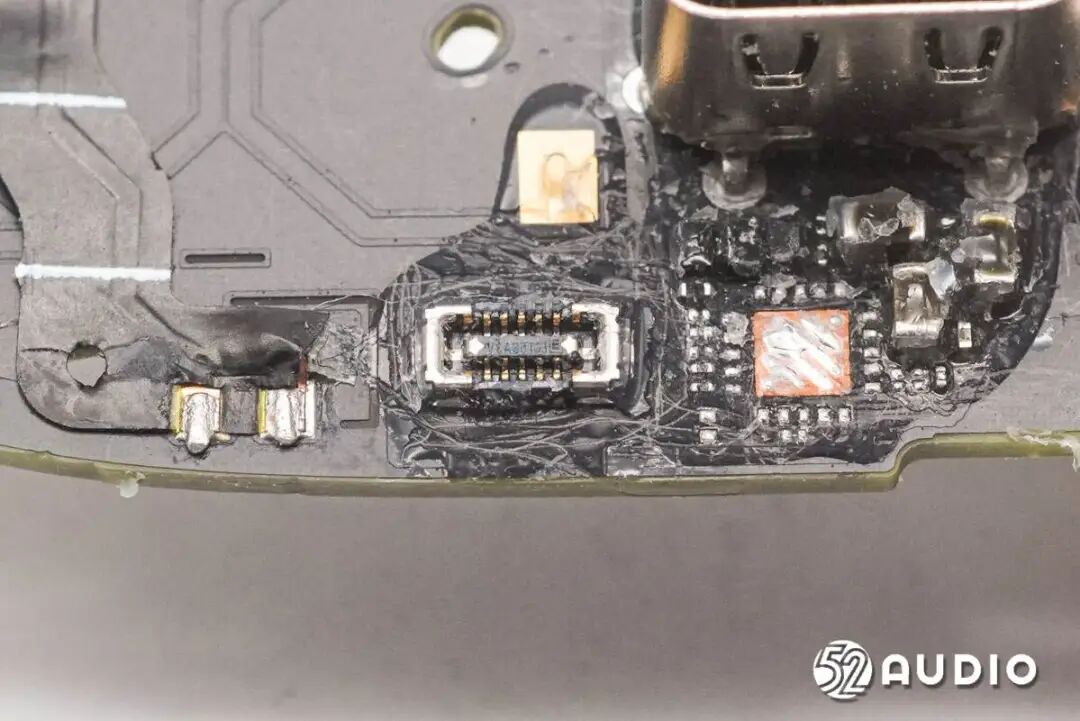

用于连接排线的BTB连接器母座特写。

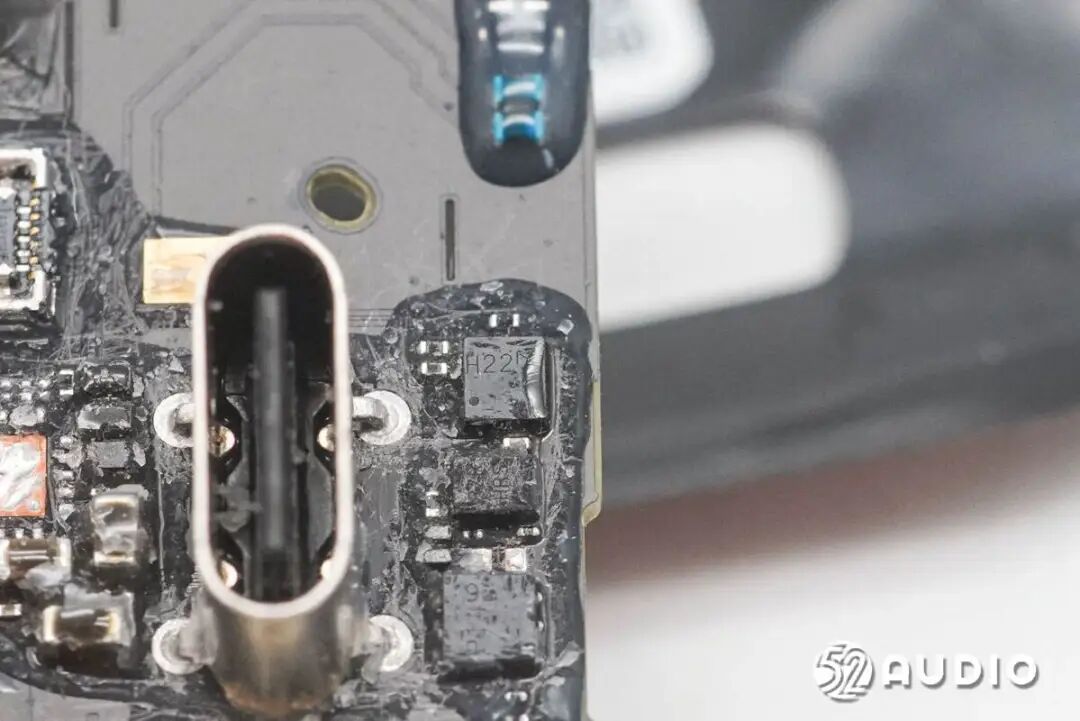

一颗丝印为“H22”的MOS管。

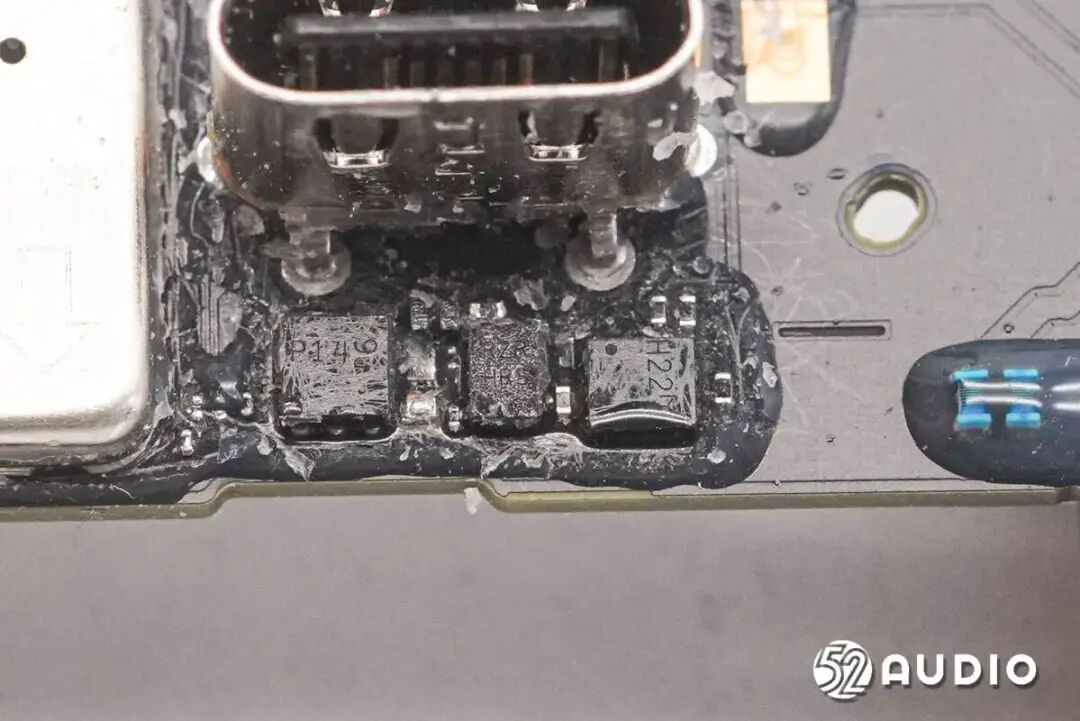

一颗丝印为“RZR HRS”的集成电路。

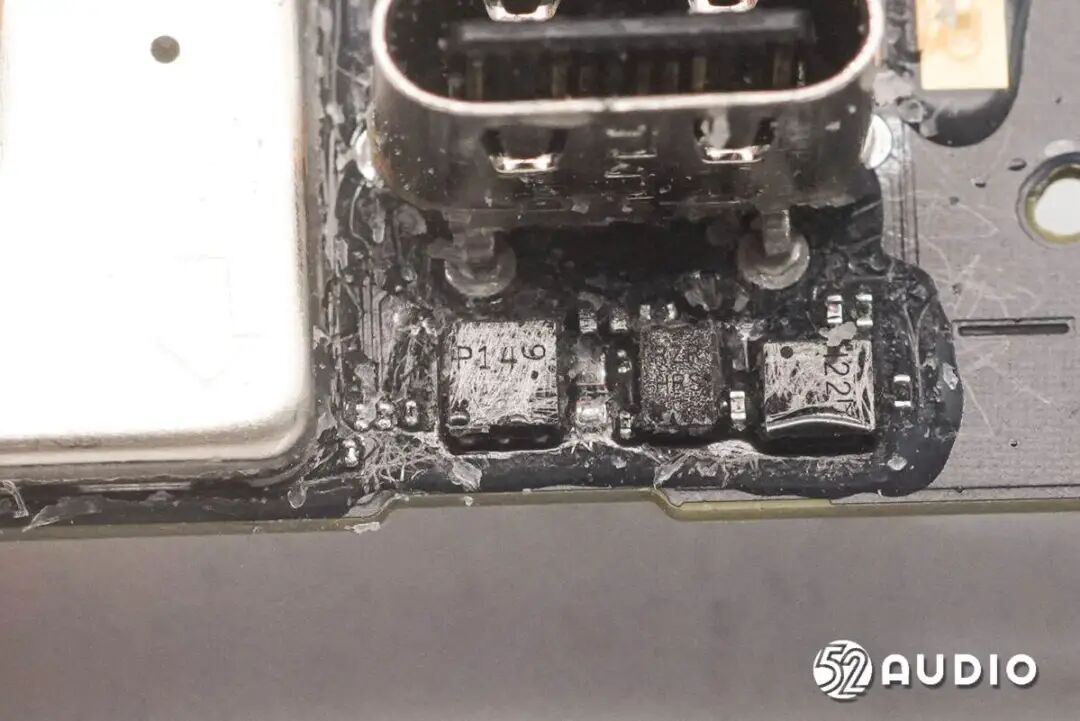

一颗丝印为“P14”的MOS管。

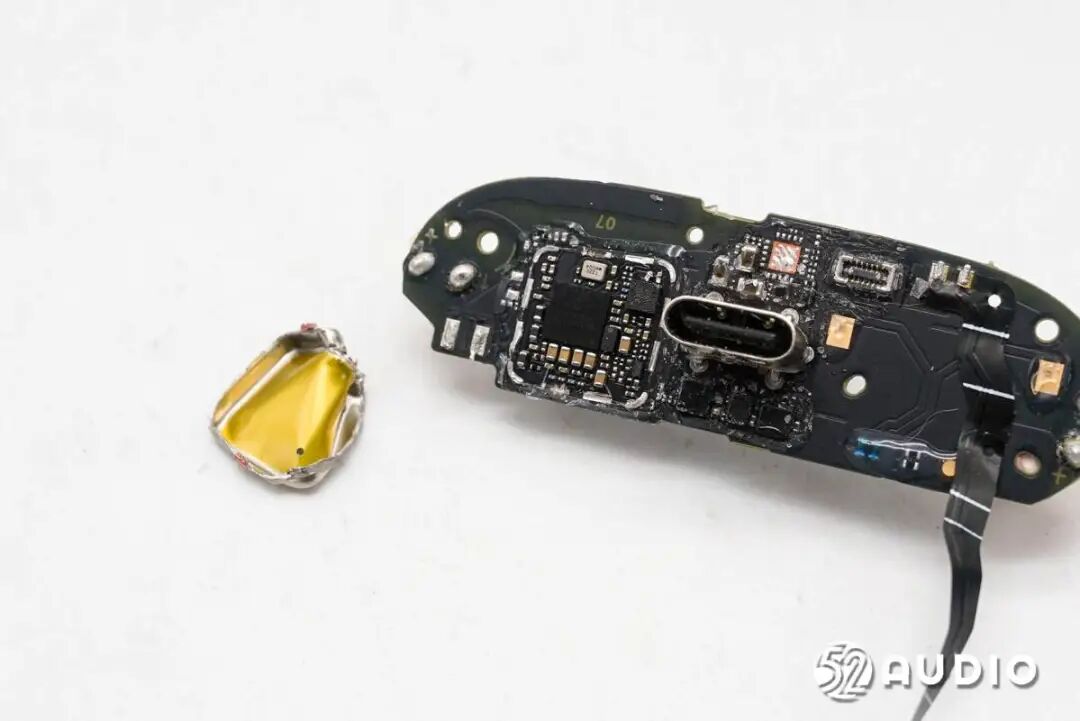

取下主板上的金属屏蔽罩。

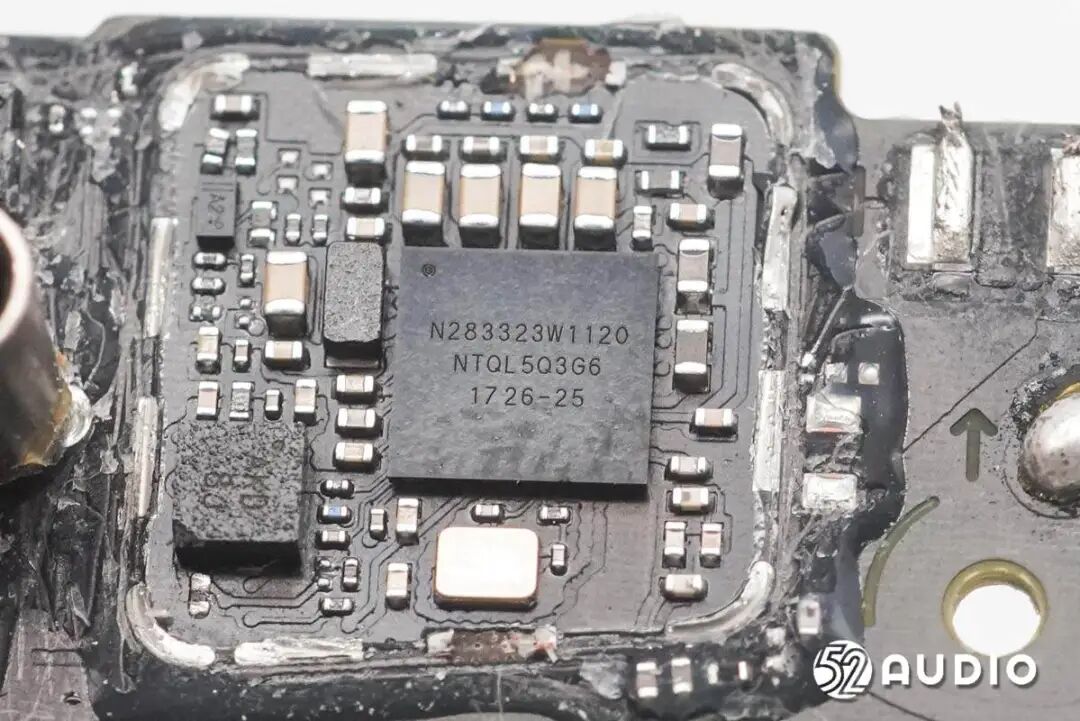

一颗丝印为“N283323W1120”的无线SoC芯片。它负责充电盒与手机之间的无线通讯，是实现“查找充电盒”功能的核心。
为上述无线SoC提供时钟信号的晶振特写。

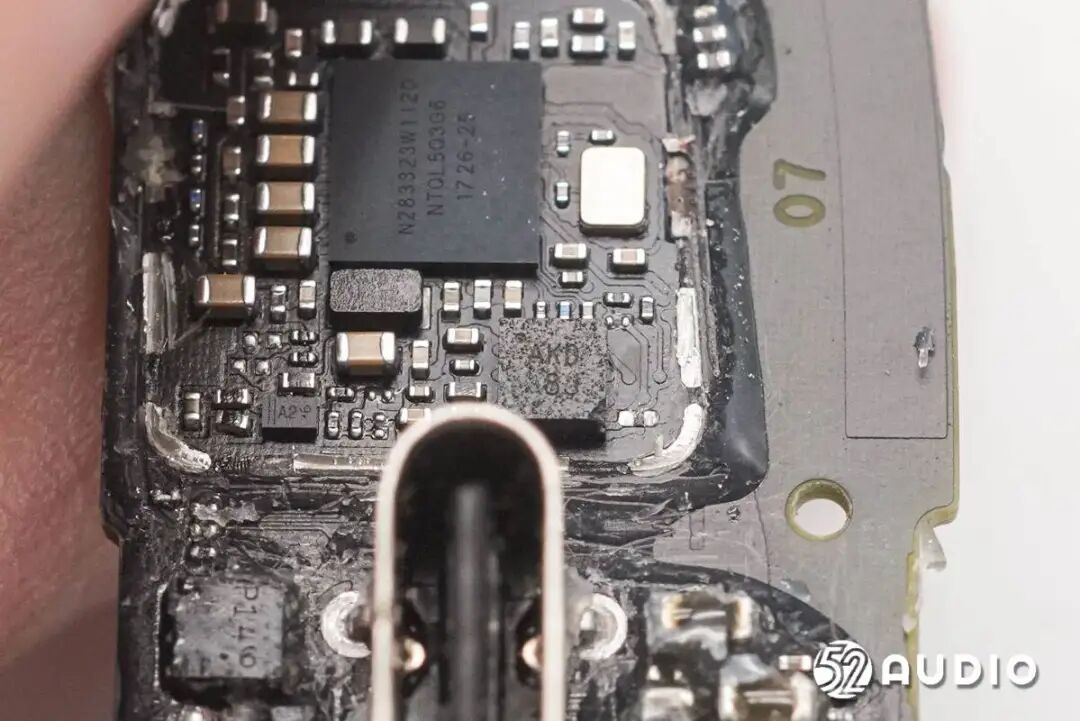

一颗丝印为“AKD 8J”的集成电路。
耳机拆解

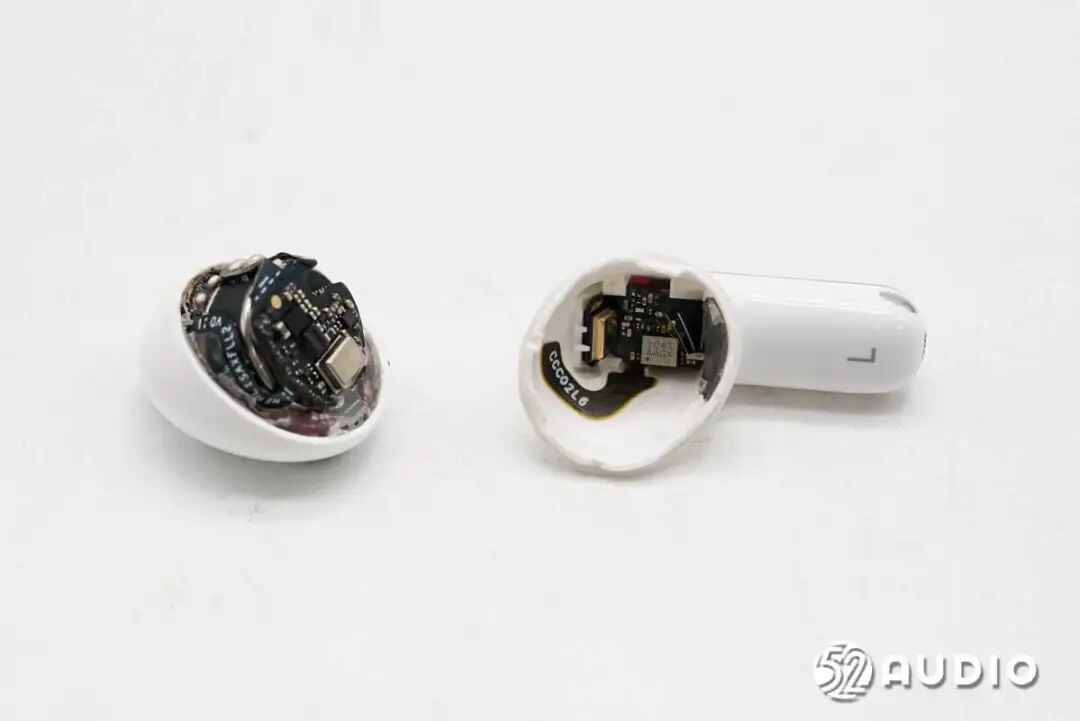

开始拆解耳机。沿着音腔的合模线小心将其打开。

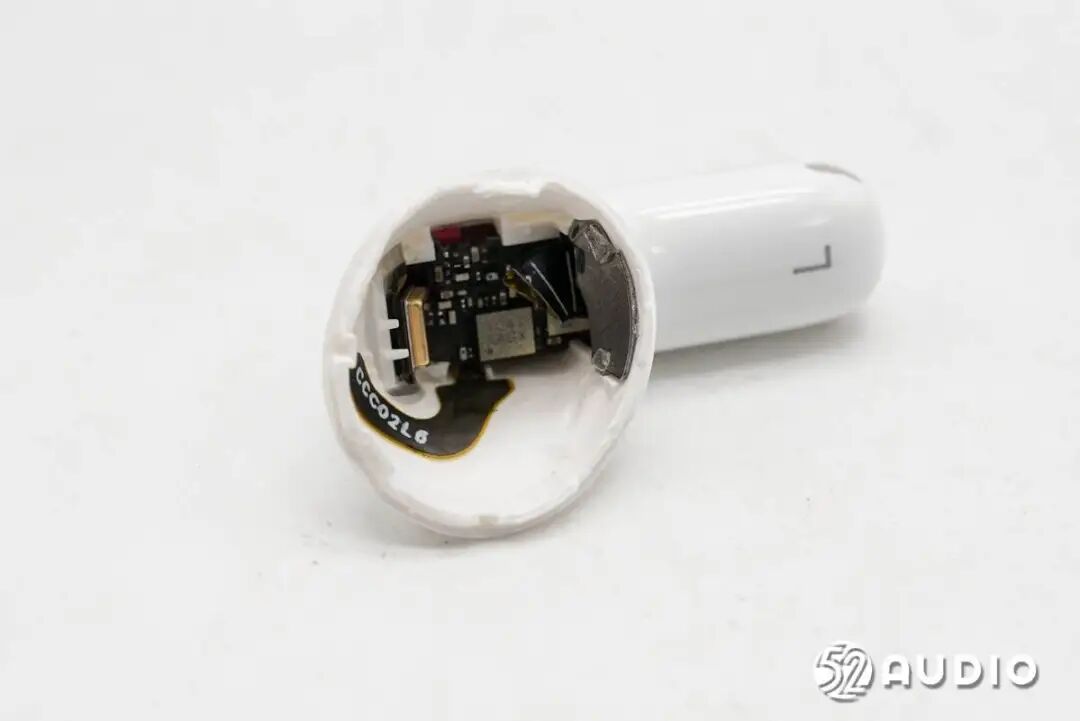

耳机后腔内部结构，可以看到主板、麦克风等组件。
前腔内部通过一个支架固定着电池单元及连接排线。

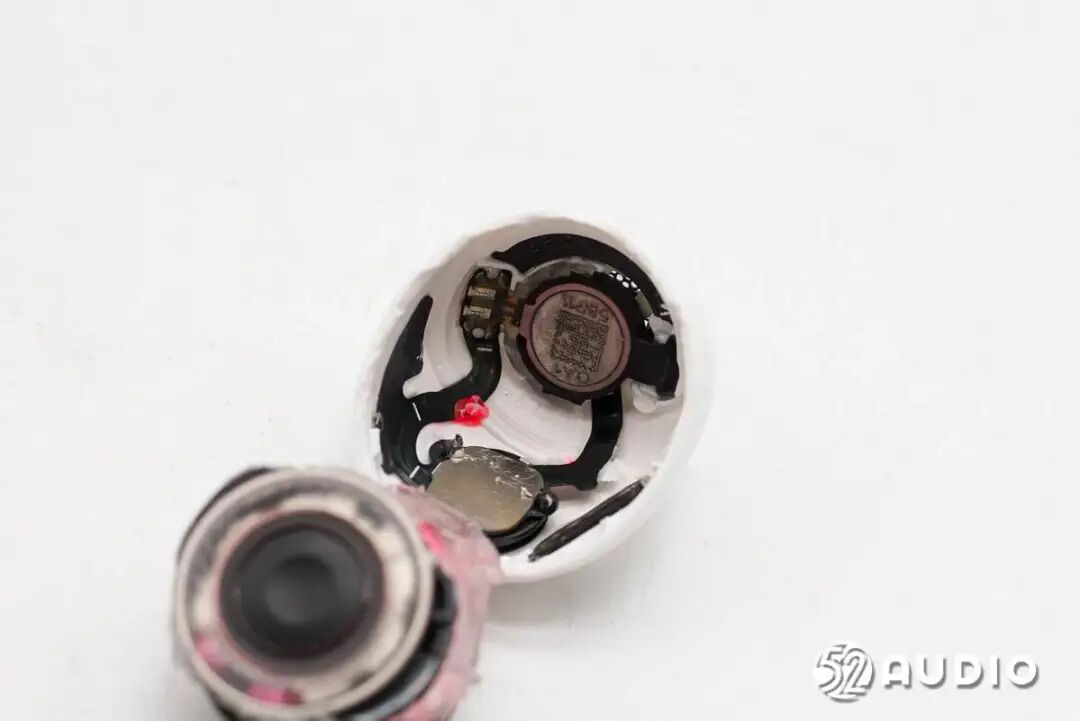

掀开固定支架，前腔底部结构呈现出来，排线连接着微平板高音单元、反馈麦克风和入耳检测传感器等。

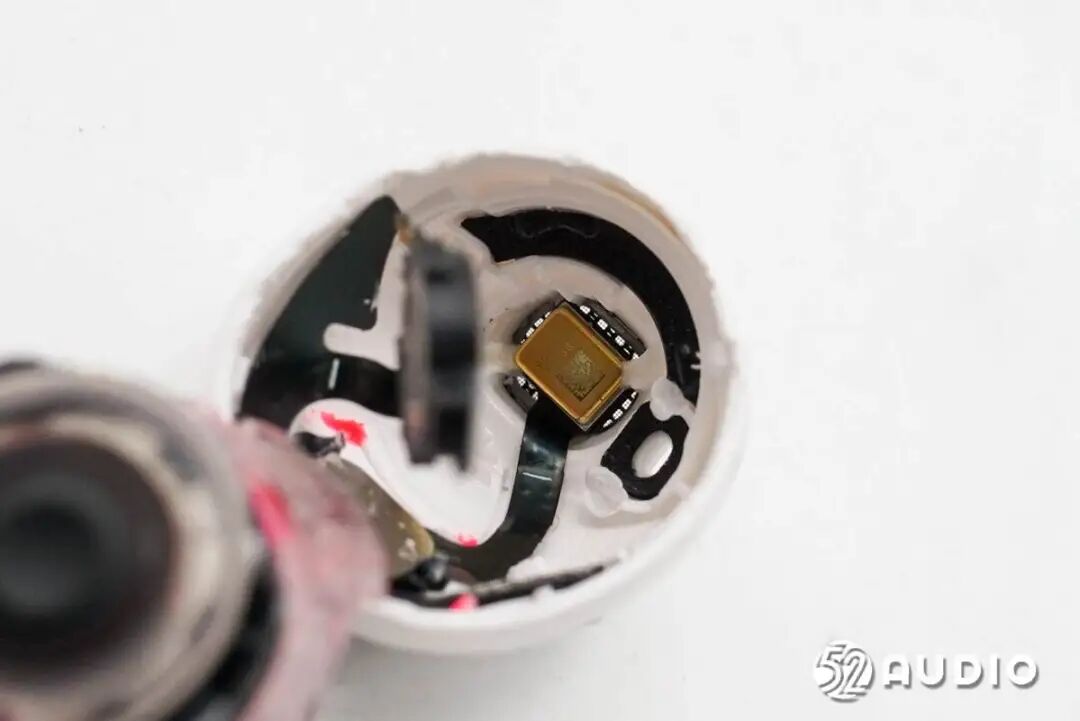

轻轻掀起微平板高音单元，可以看到下方设置的反馈麦克风。

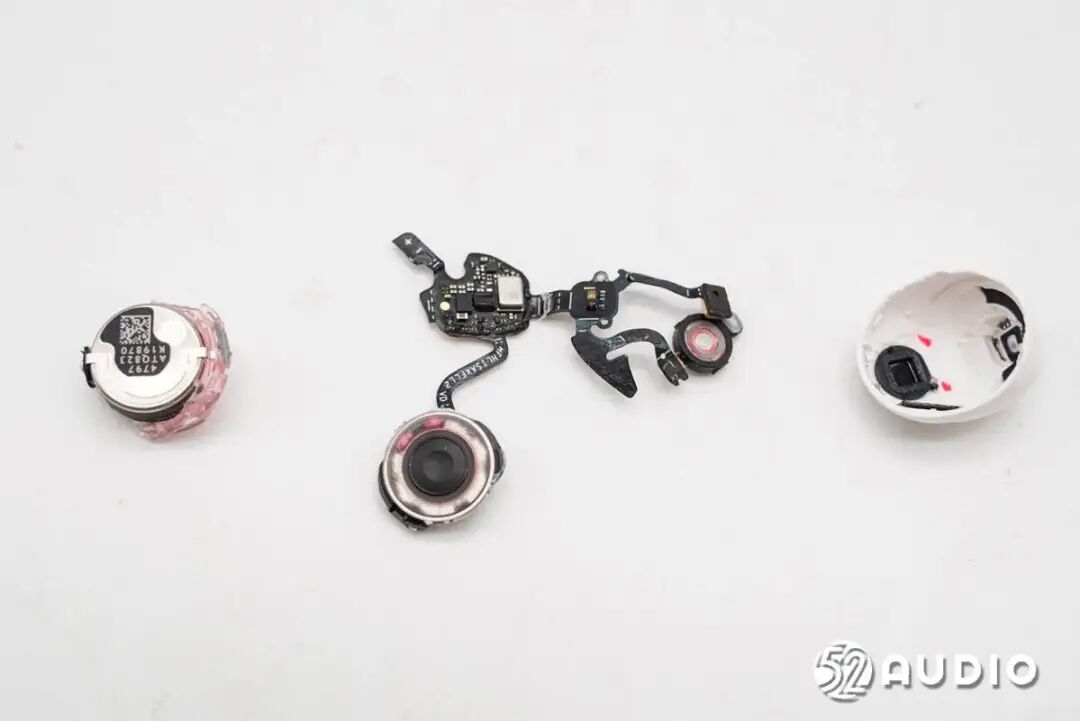

将前腔内部的整条排线及其连接的元器件一并取出。

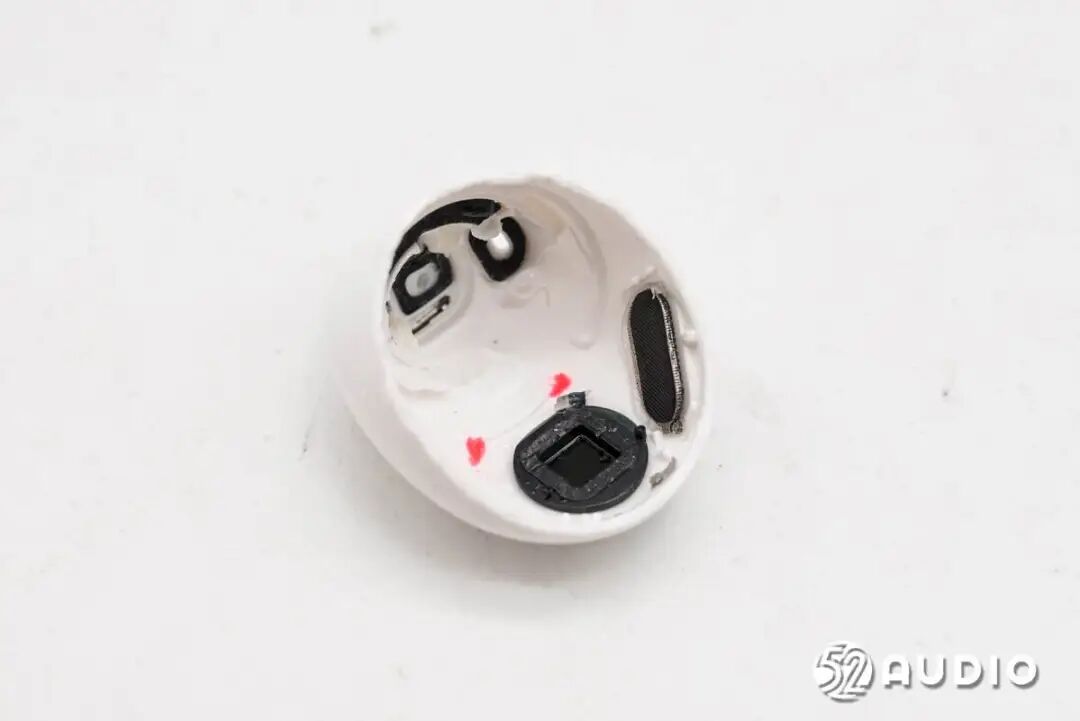

取出所有组件后的前腔底部结构。

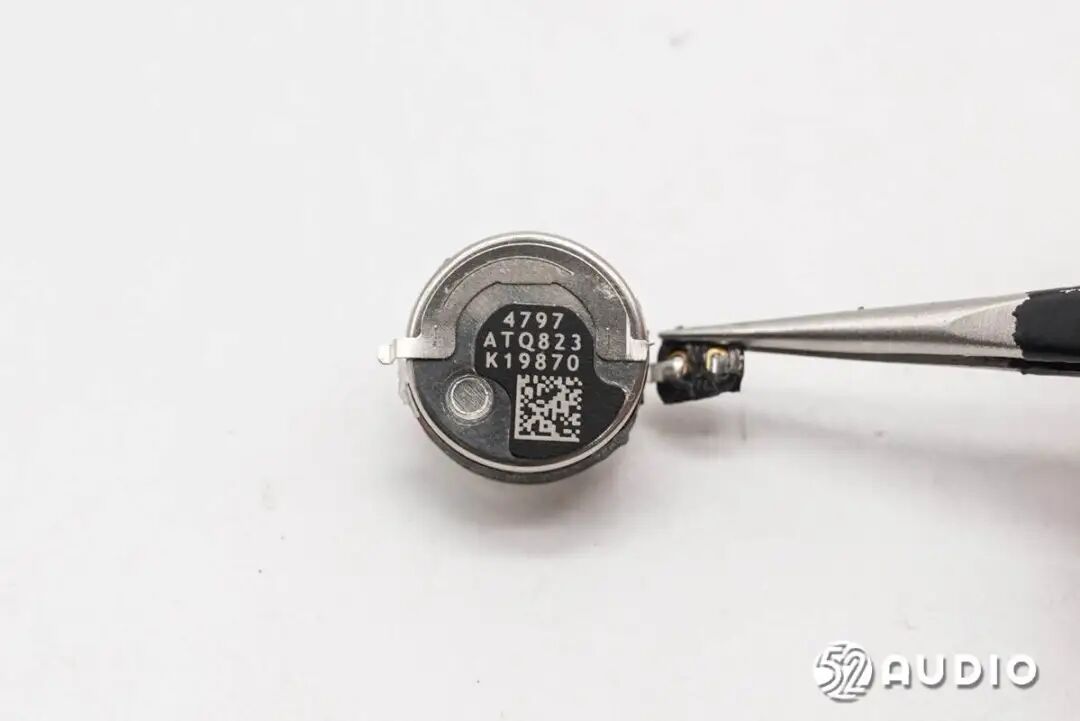

耳机内置的钢壳扣式电池一侧特写，贴有参数标签。

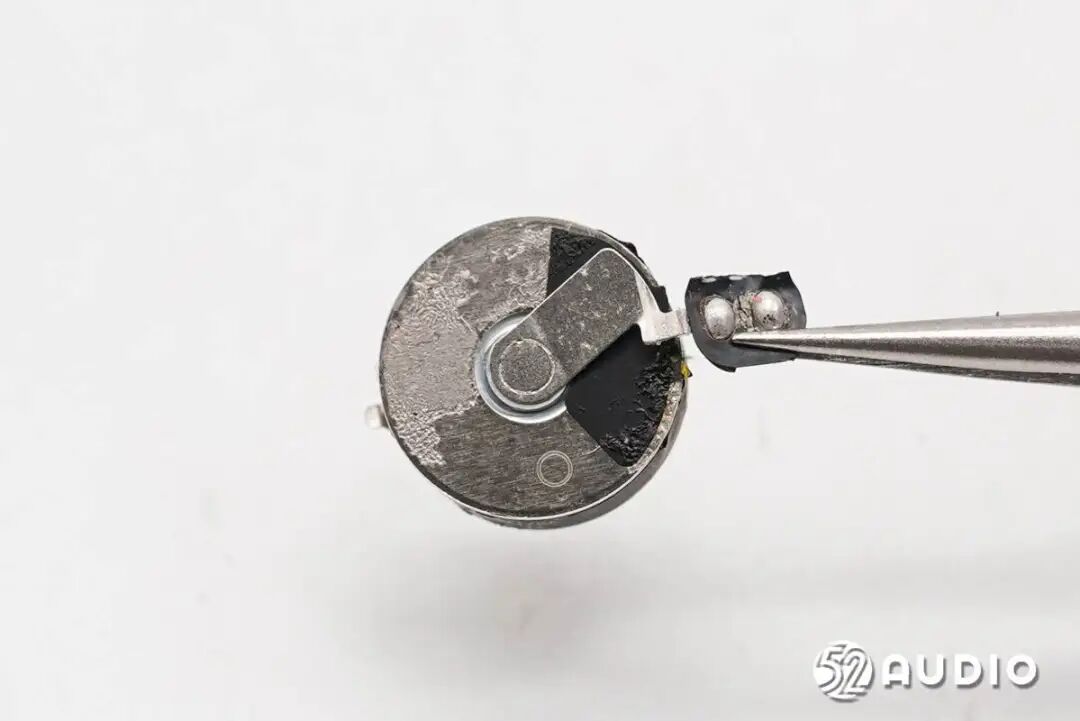

钢壳扣式电池的另一侧。
电池侧边的标签上标注了详细参数：额定容量：60mAh，充电限制电压：4.53V，标称电压：3.86V。

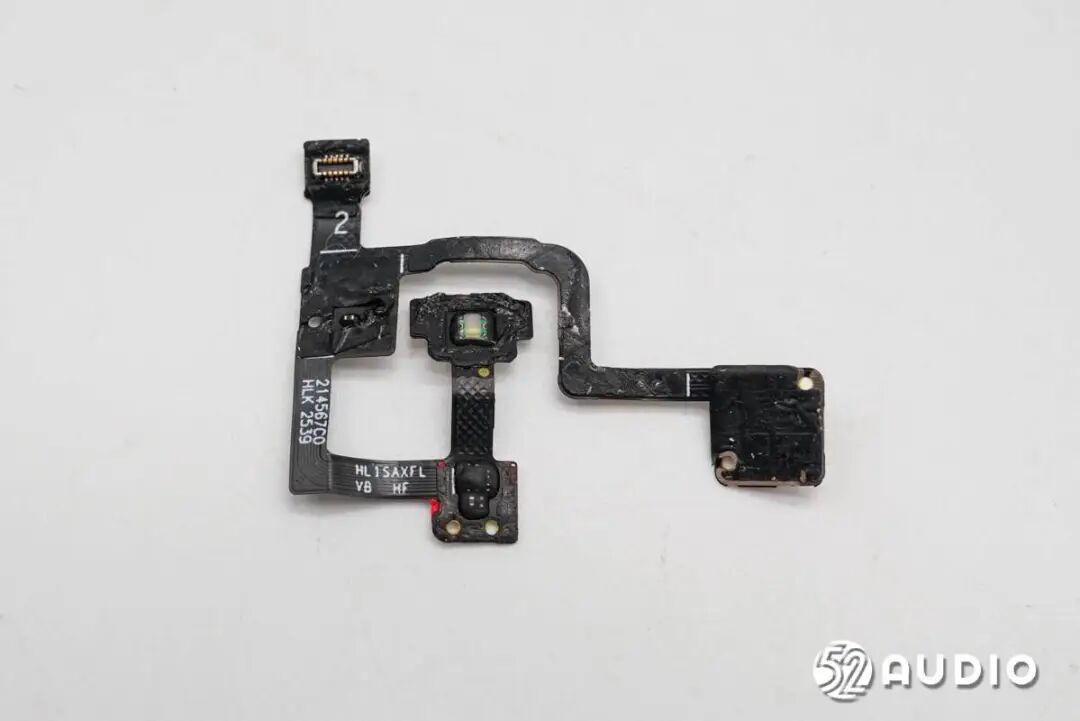

从耳机内部取出的排线，其中一面的电路布局。

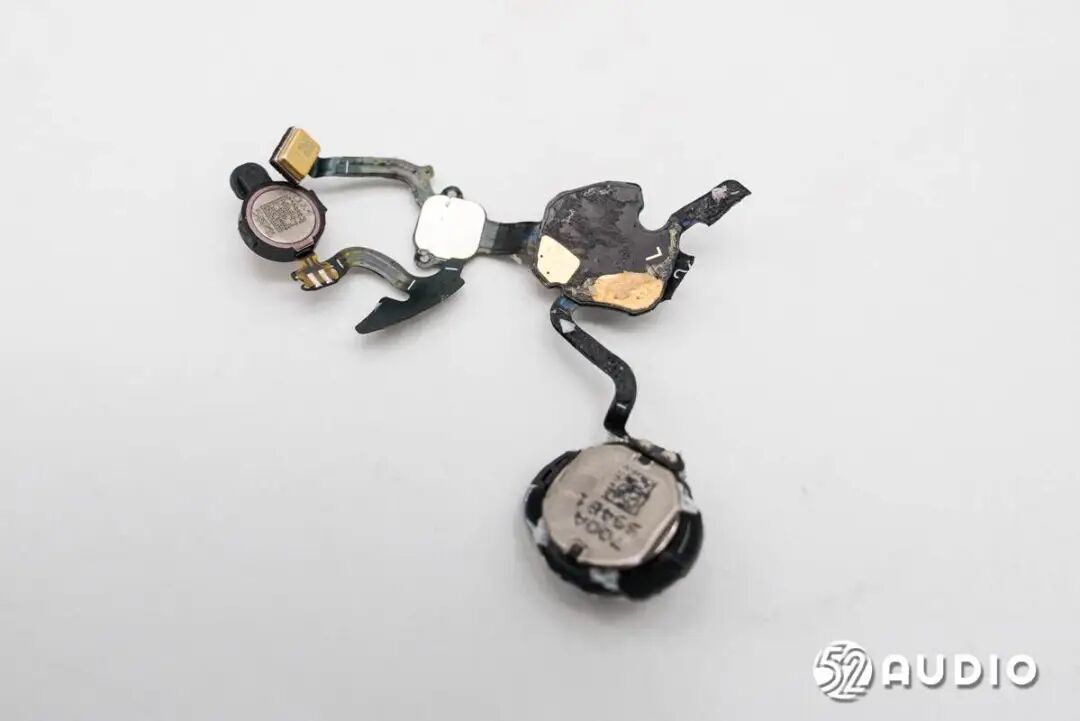

排线另一面的电路布局。

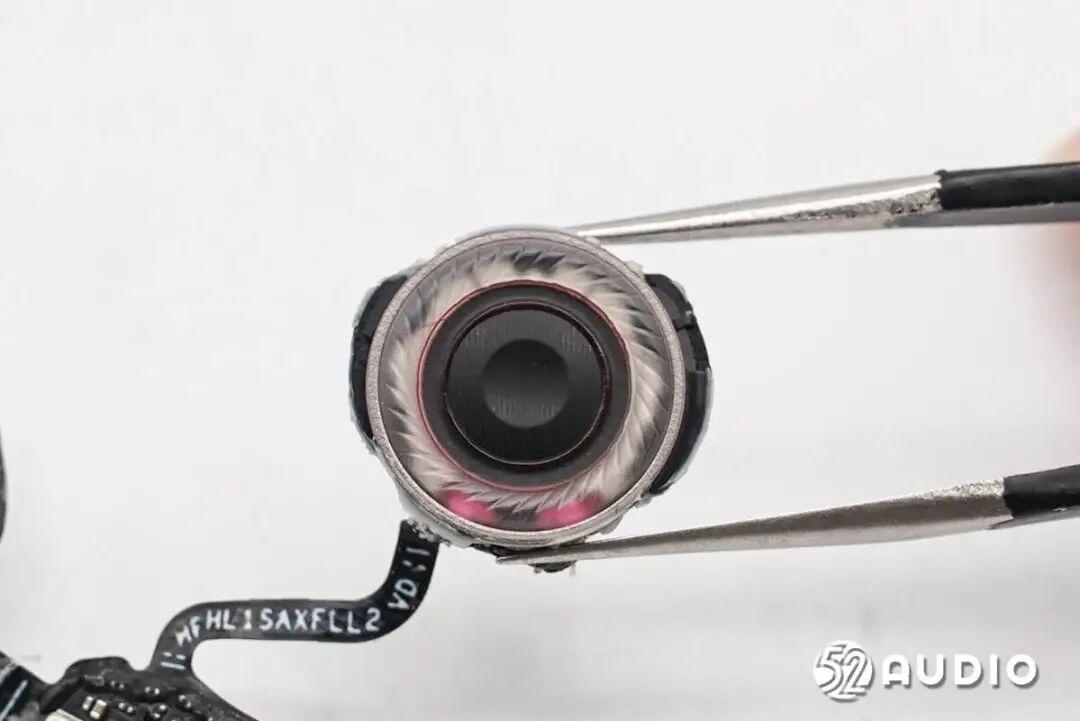

耳机内部搭载的超线性双磁路低音动圈单元特写。据官方介绍，该单元低频可下潜至10Hz，旨在提供饱满澎湃的低音效果。

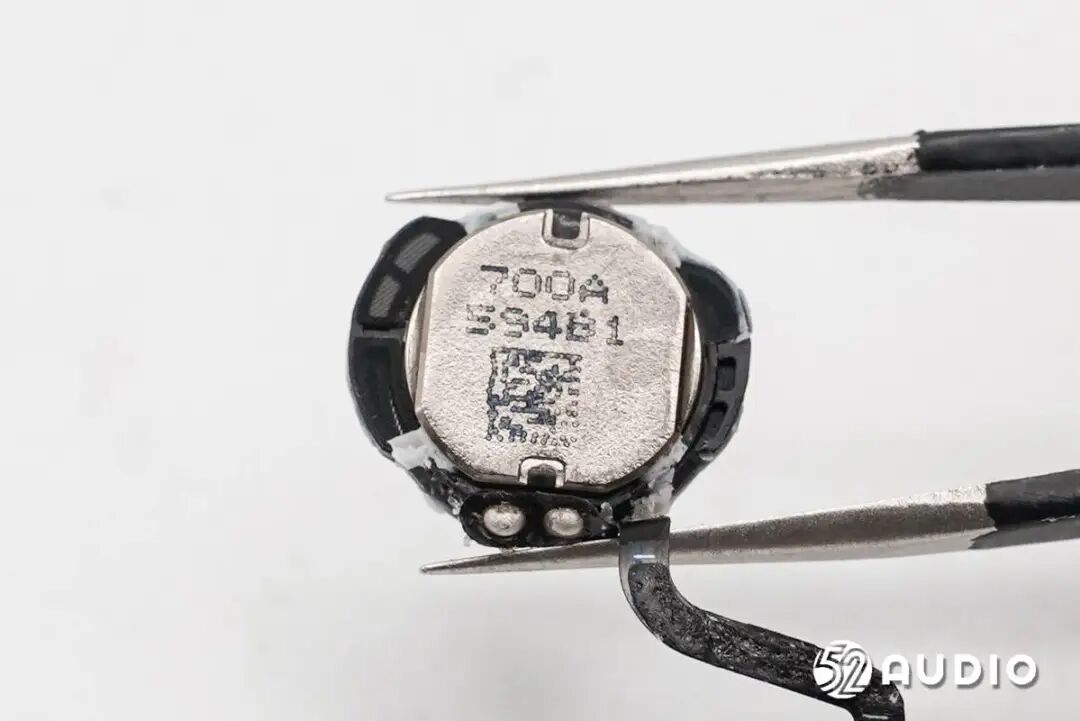

低音动圈单元的背面，丝印有具体的型号等信息。

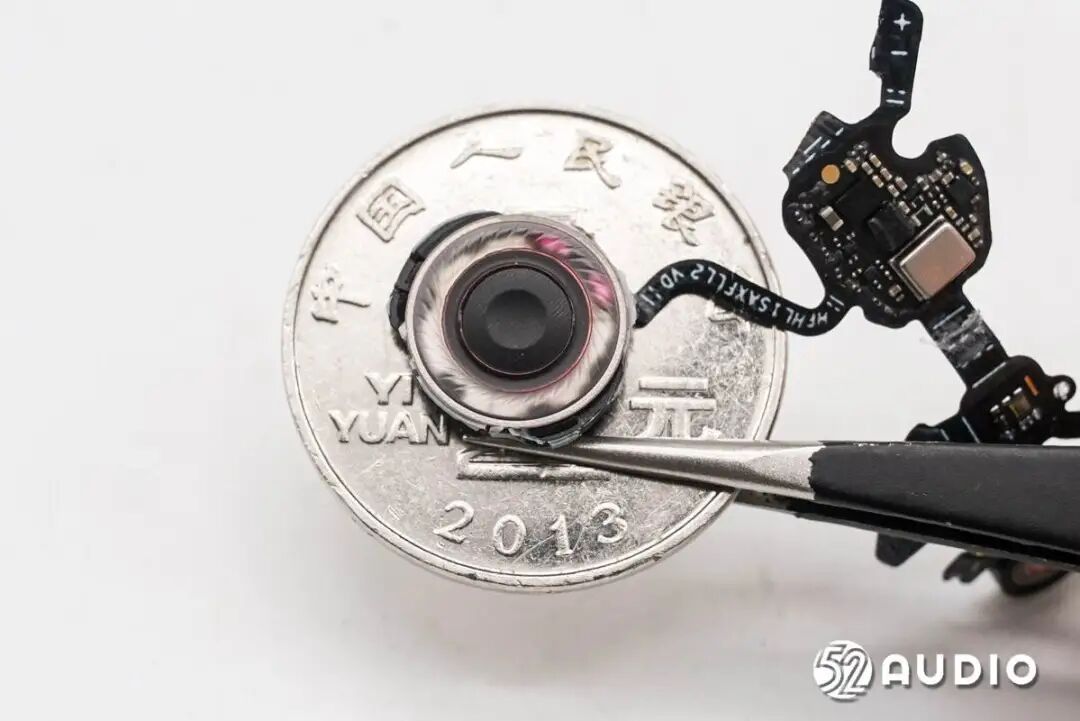

将低音动圈单元与一元硬币放在一起，直观对比其大小。

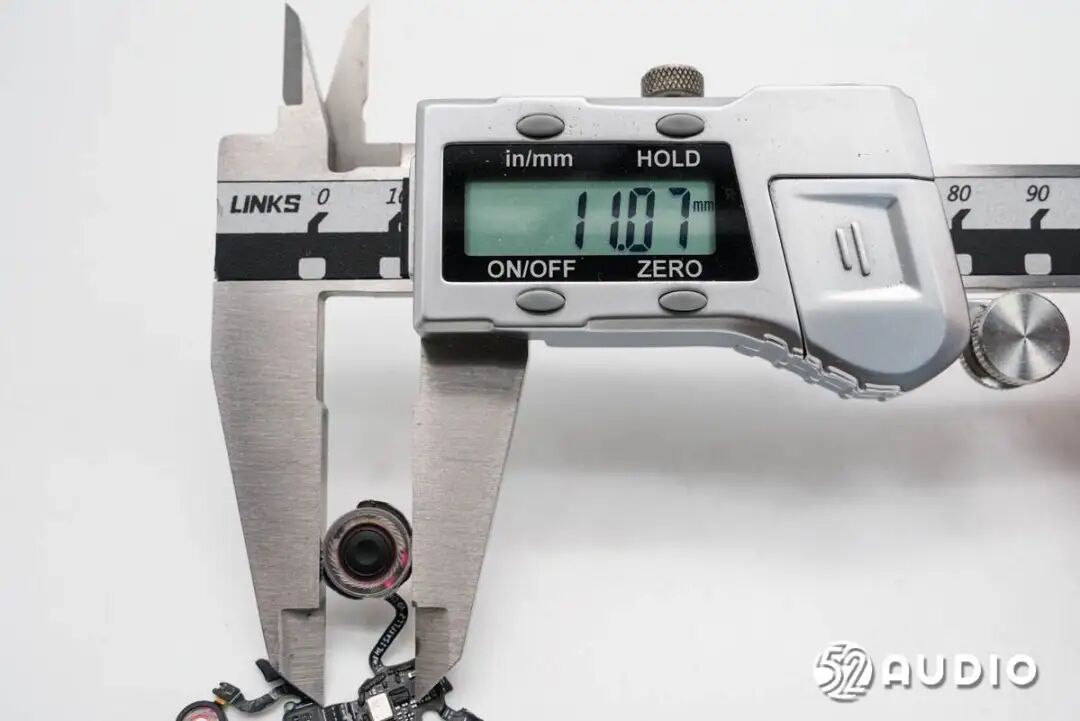

使用游标卡尺测量，该低音动圈单元的直径约为11.07毫米。

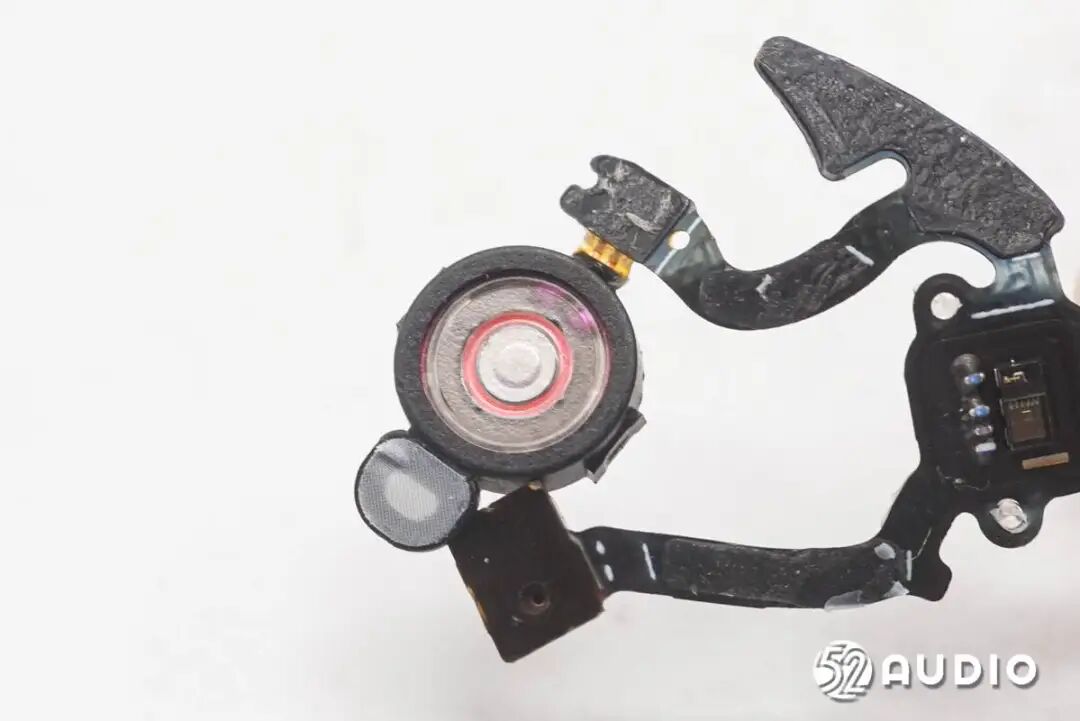

耳机内部搭载的超薄微平板高音单元正面特写。官方称其高频可上探至48kHz，能够还原更丰富的音频细节。

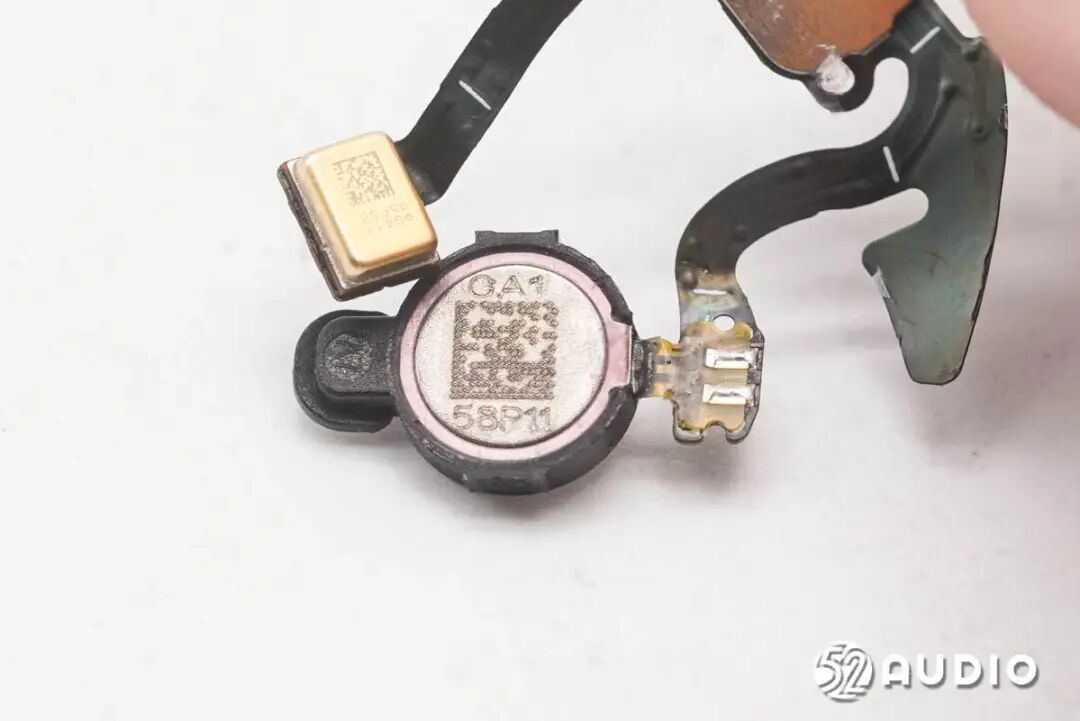

微平板高音单元的背面，镭雕有型号和二维码信息。

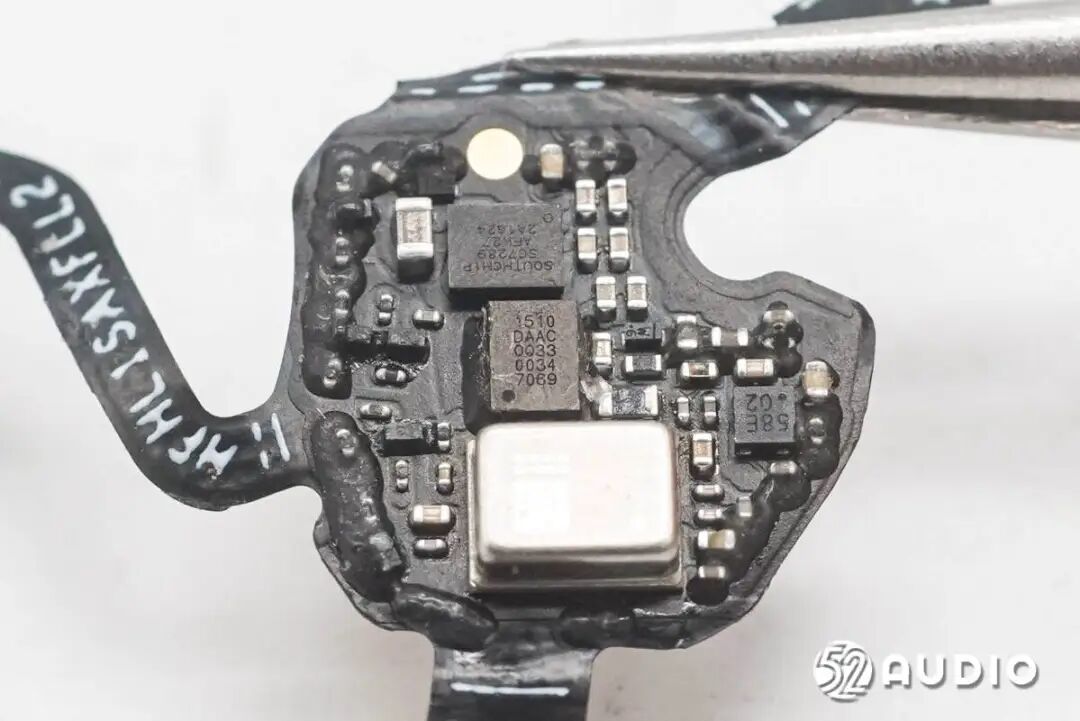

一颗丝印为“1510 DAAC”的集成电路。

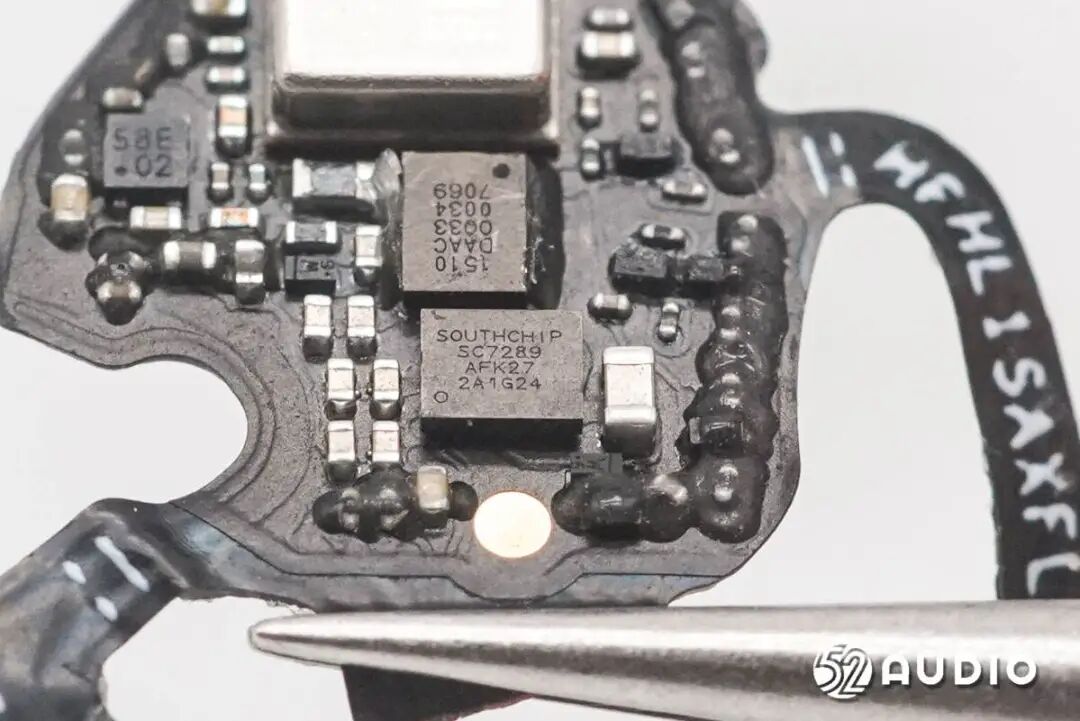

Southchip南芯半导体SC7289线性充电IC，负责耳机内置电池的充电管理。

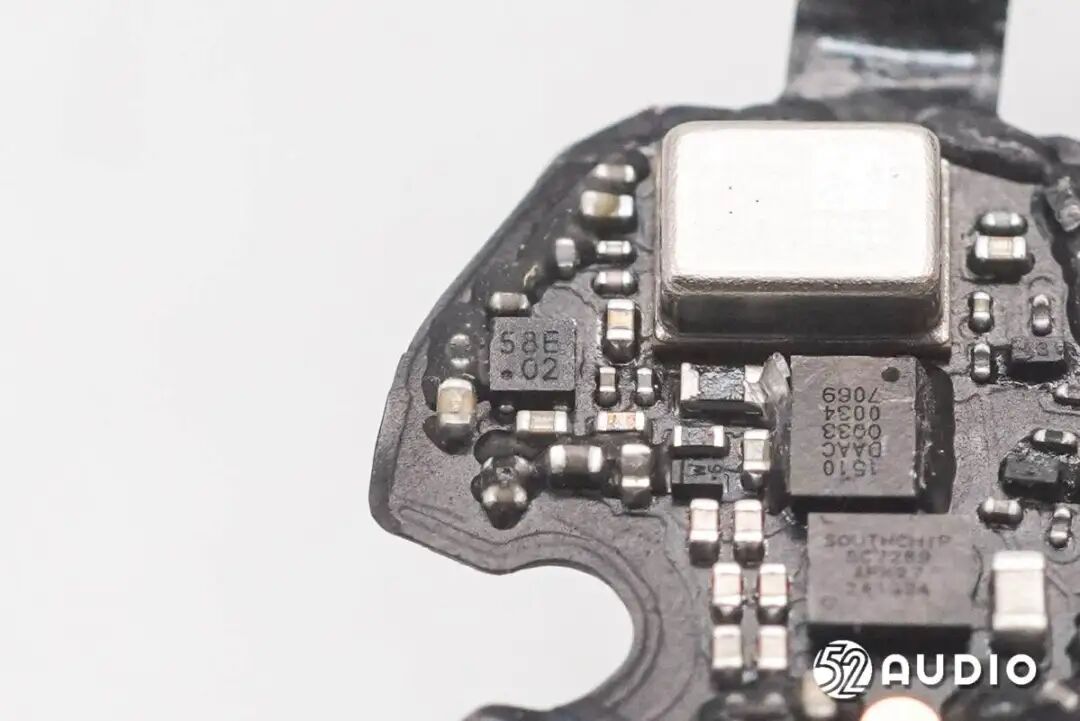

一颗丝印为“58E 02”的锂电池保护IC。

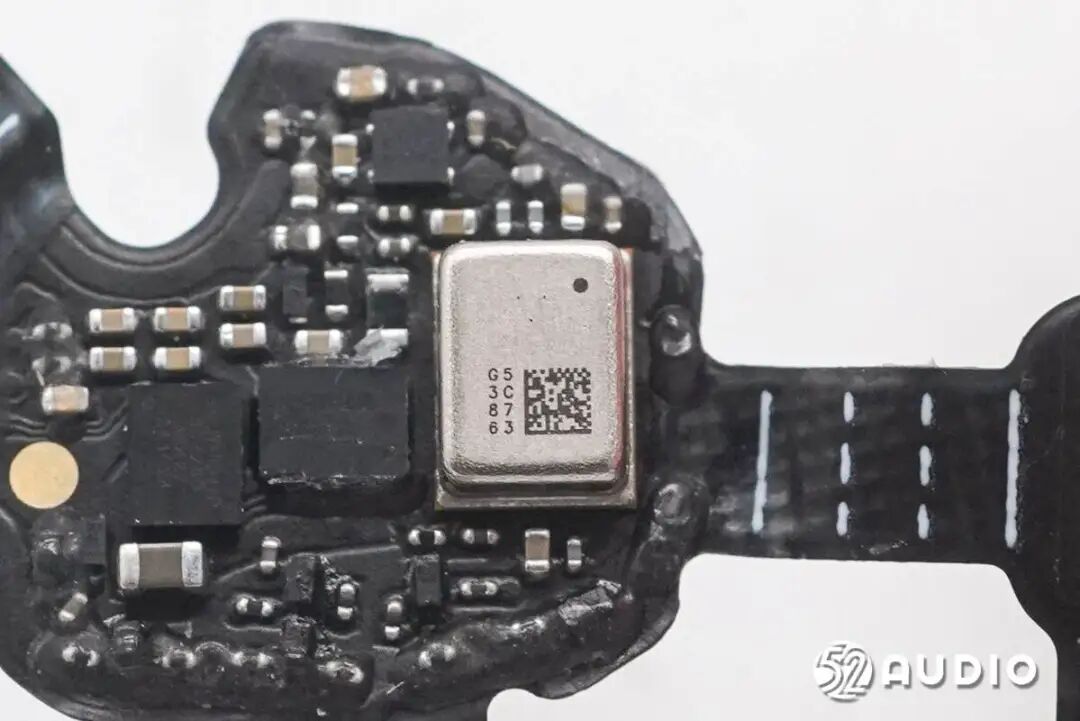

一个丝印二维码的骨传导VPU（语音拾取单元）传感器。它用于精准拾取通过骨骼传导的震动声音，能有效提升在嘈杂环境下的通话清晰度。

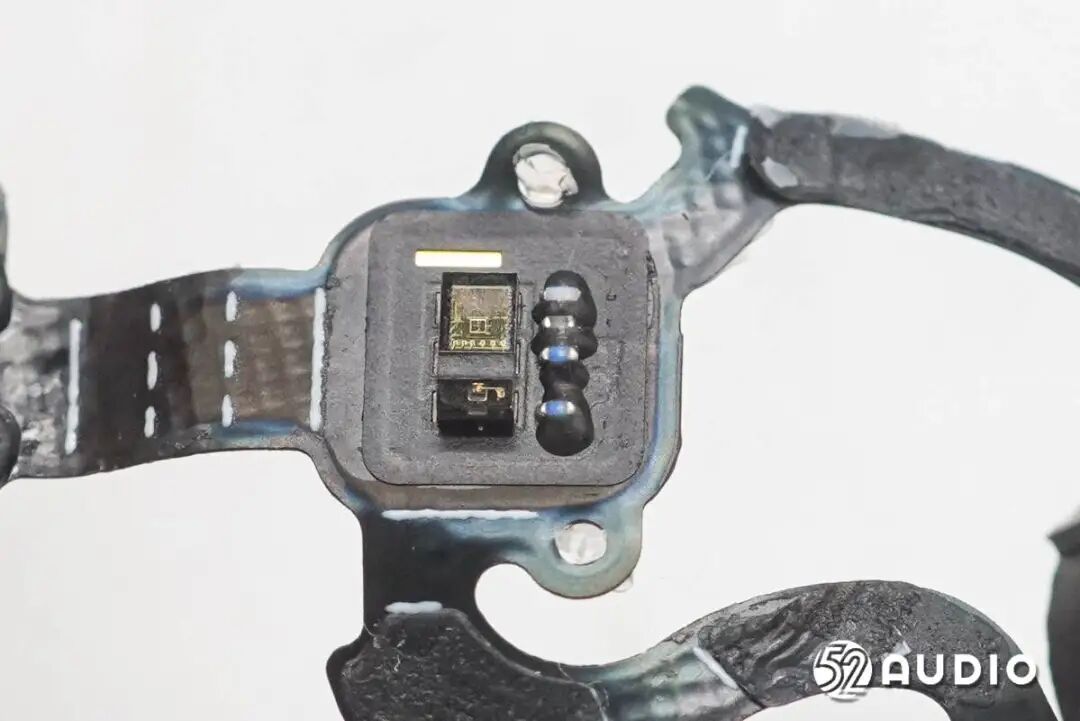

光学入耳检测传感器，用于实现摘下耳机自动暂停播放、戴上自动恢复播放的智能操控功能。

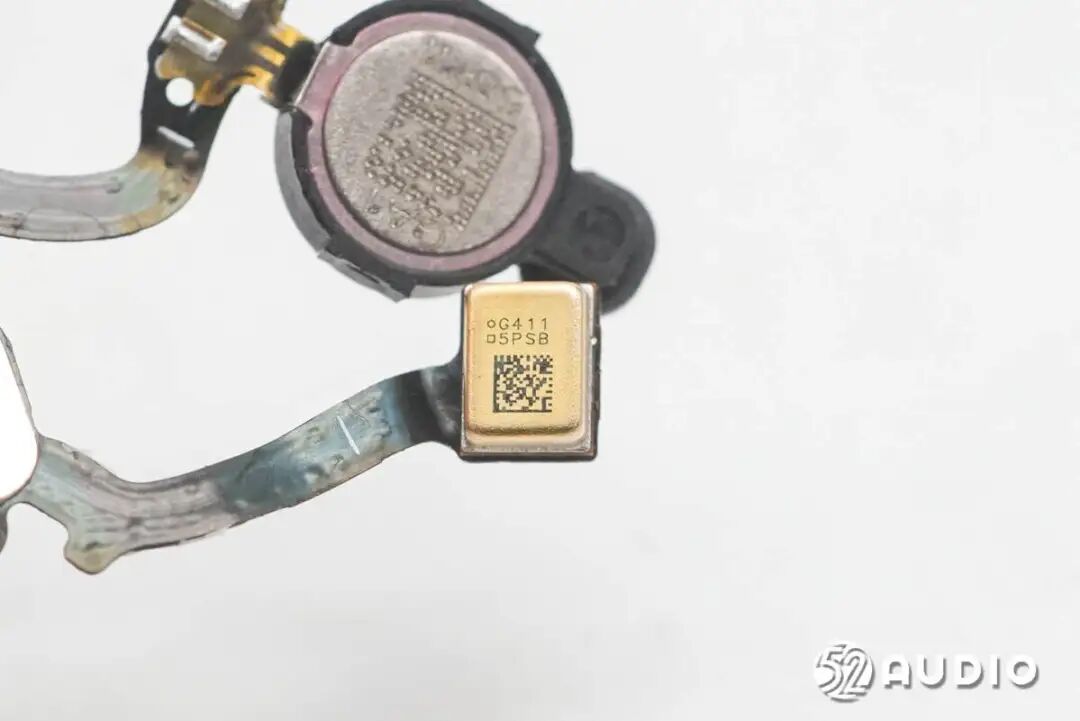

一颗镭雕“G411”的MEMS麦克风。这是位于耳道内部的反馈降噪麦克风，用于拾取耳内残余噪音，进一步提升主动降噪效果。
取下耳机柄背部的盖板，下方可以看到一个粉红色支架，用于固定天线，支架末端还形成了通话麦克风的声学结构。

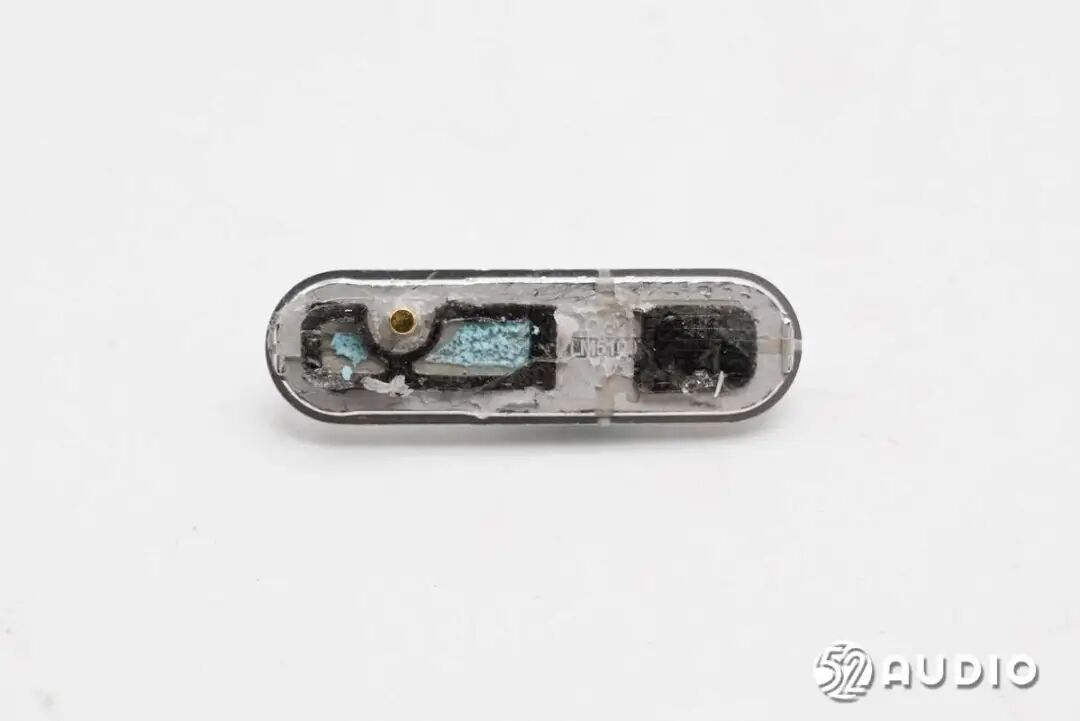

耳机柄盖板的内侧结构。

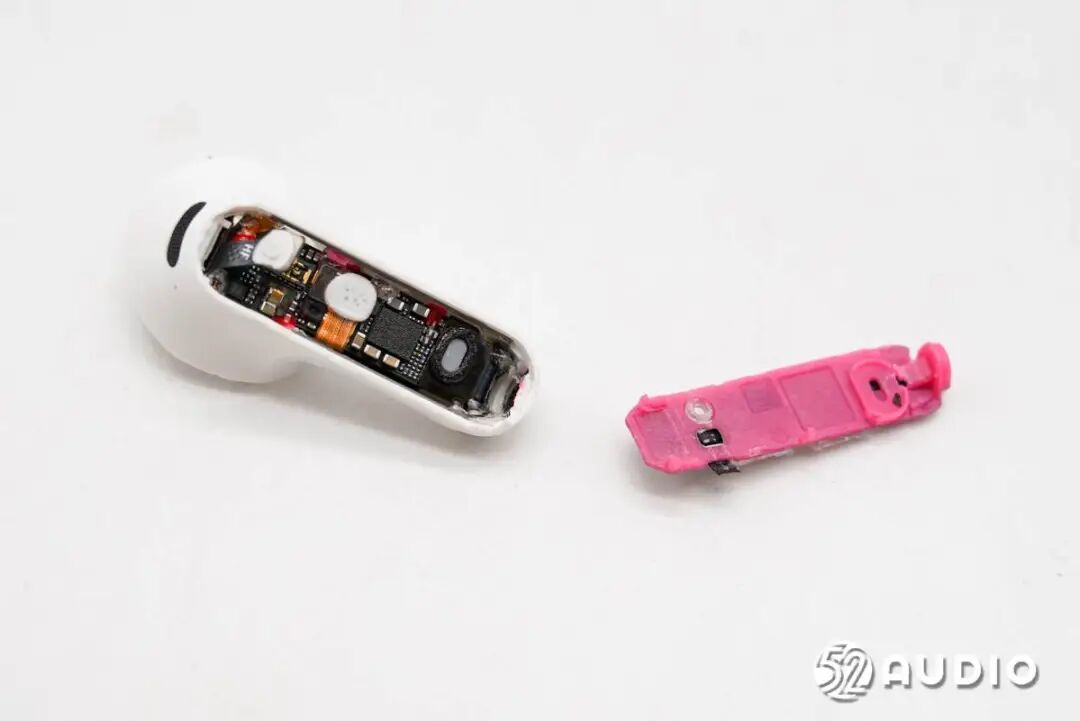

拆下粉红色的支架，耳机柄内部结构显现出来，主板单元固定在其中。

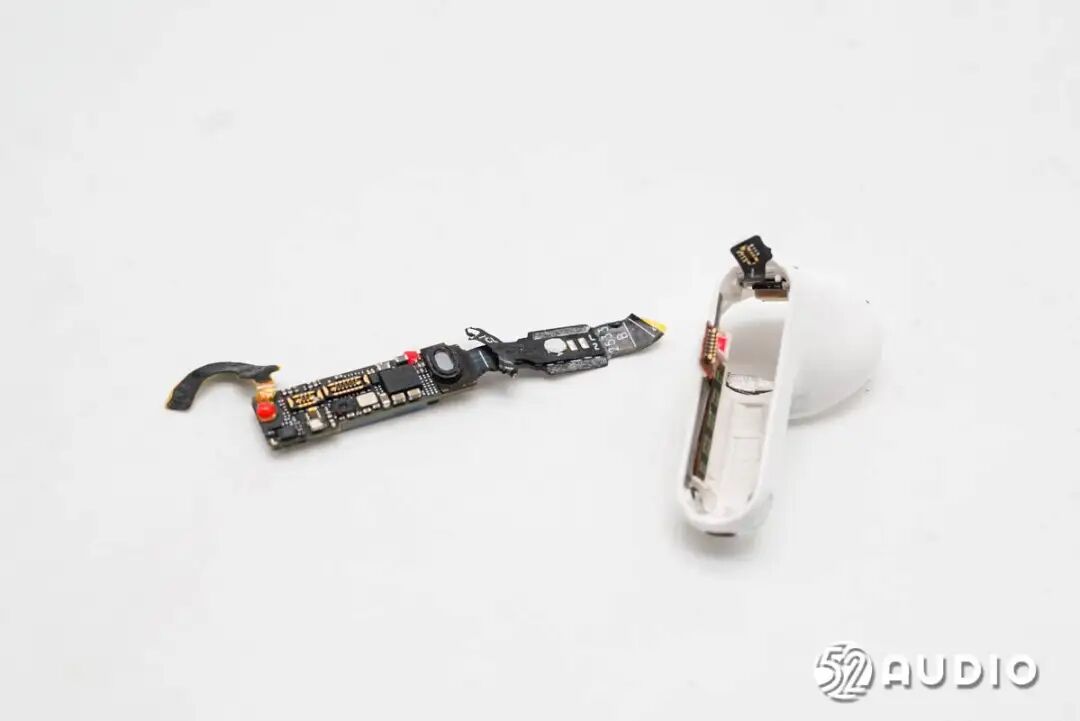

挑开连接器，并断开与充电触点的焊点，将主板单元从耳机柄中取出。

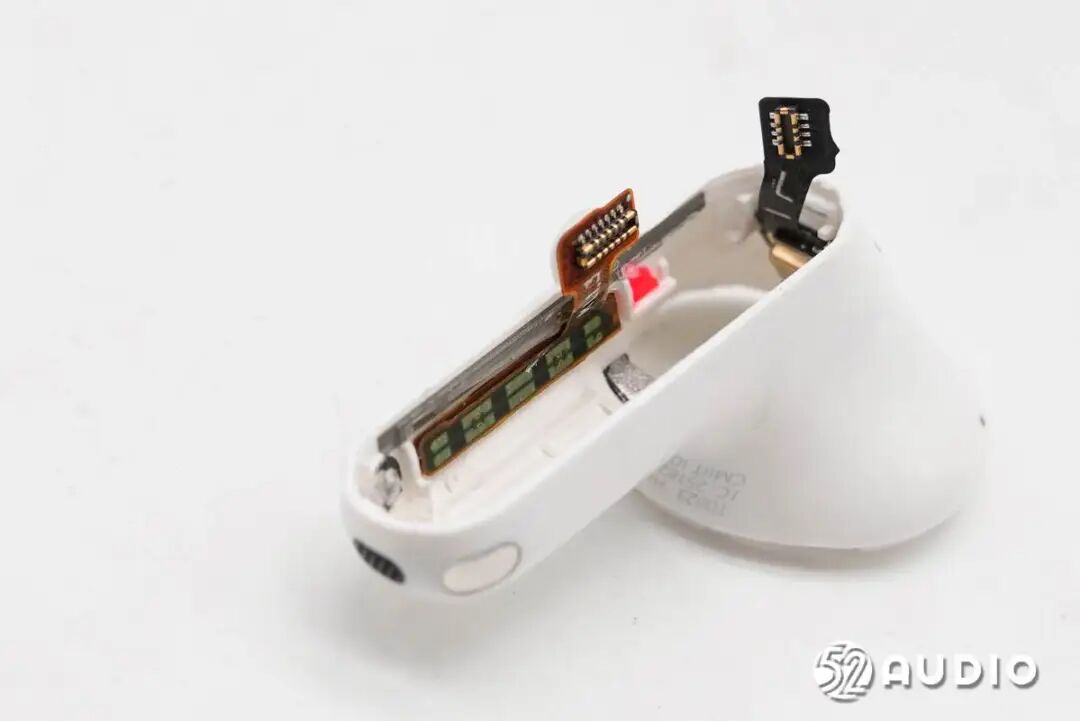

耳机柄侧边用于实现压感操控的按键结构。

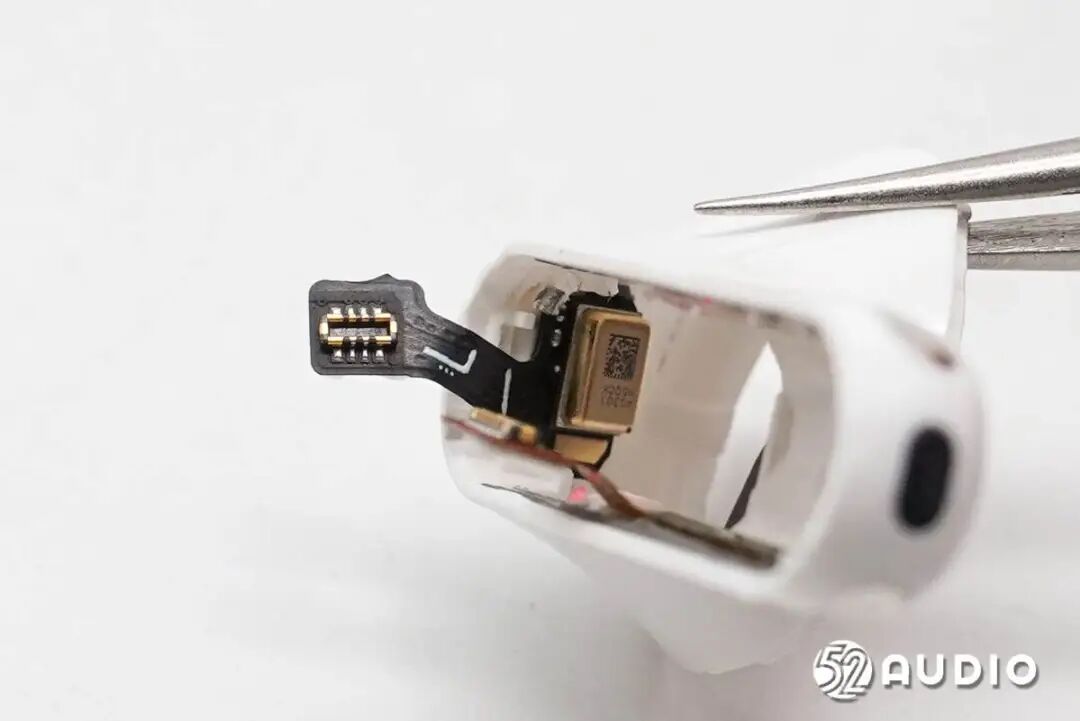

耳机后腔内部，前馈降噪麦克风所在的位置。

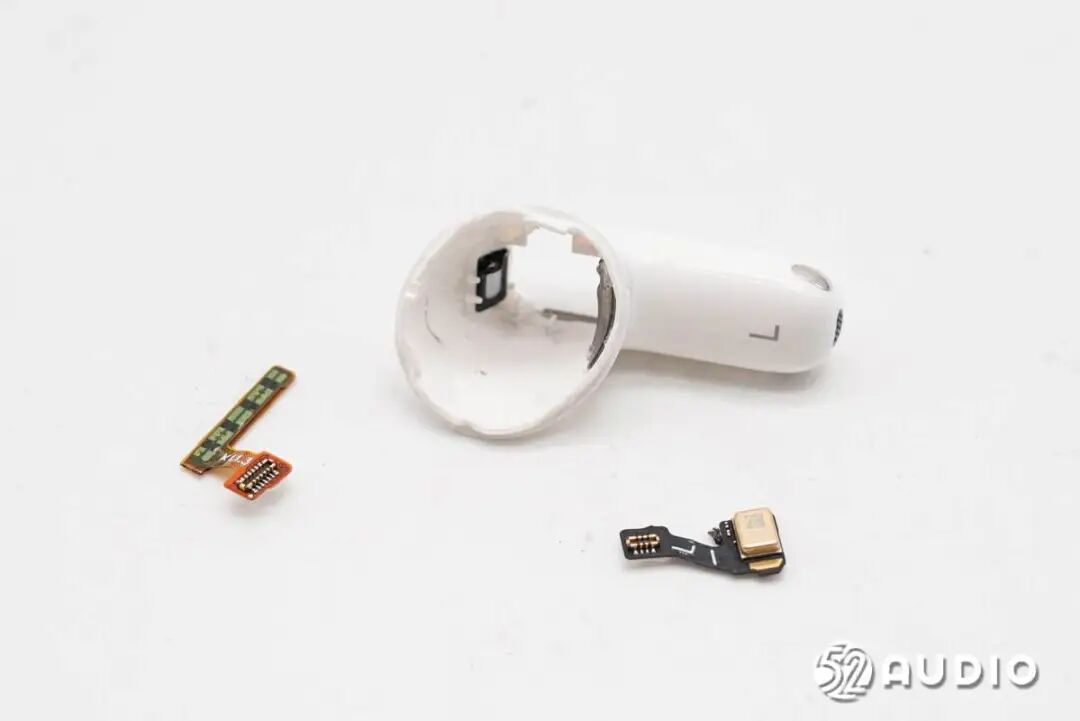

将压感按键排线和前馈降噪麦克风排线组件一并取出。

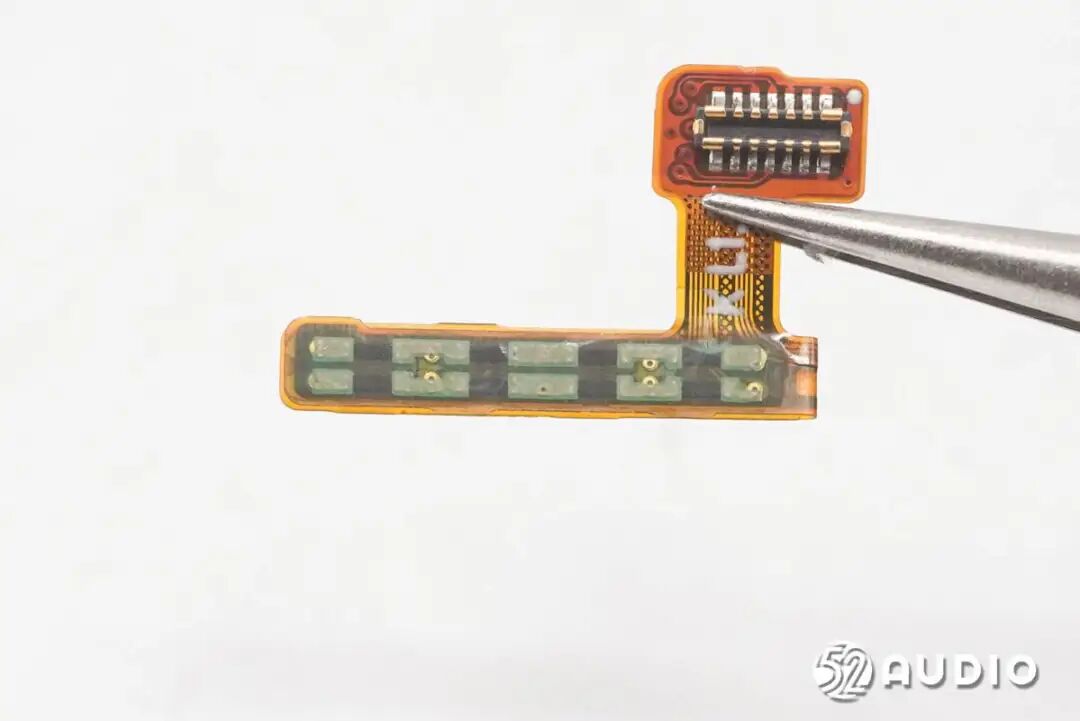

压感按键模组特写，支持按压和滑动等多种交互方式。

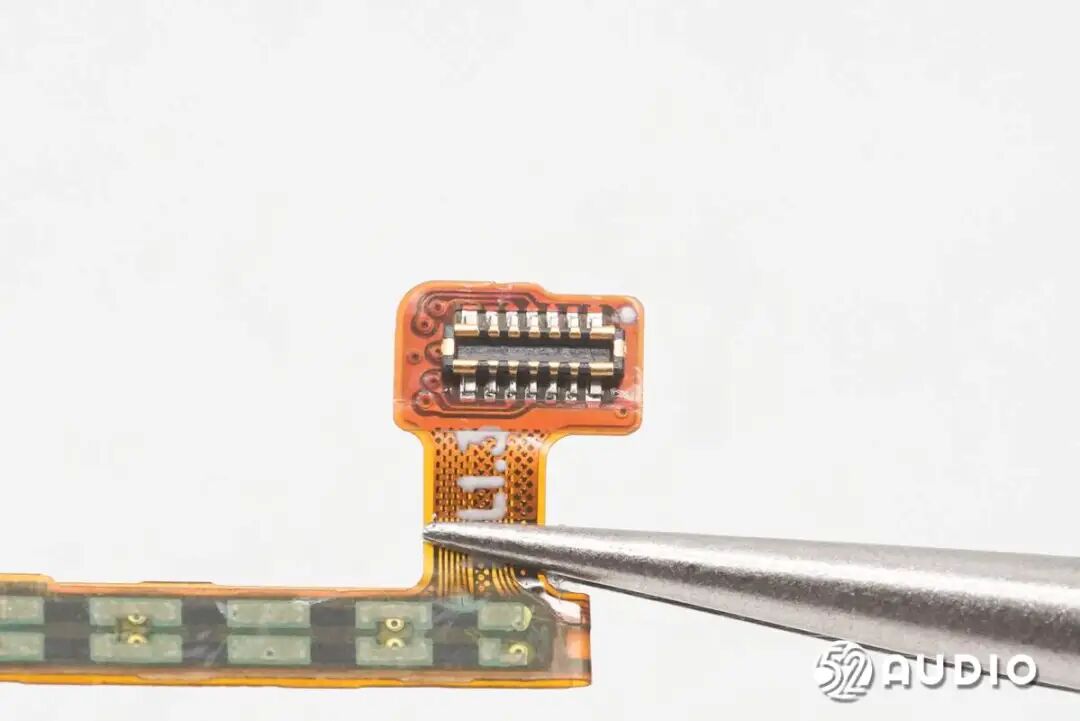

压感按键排线末端的BTB连接器公座。
一颗镭雕“G301”的MEMS麦克风，这是用于拾取外界环境噪音的前馈降噪麦克风。

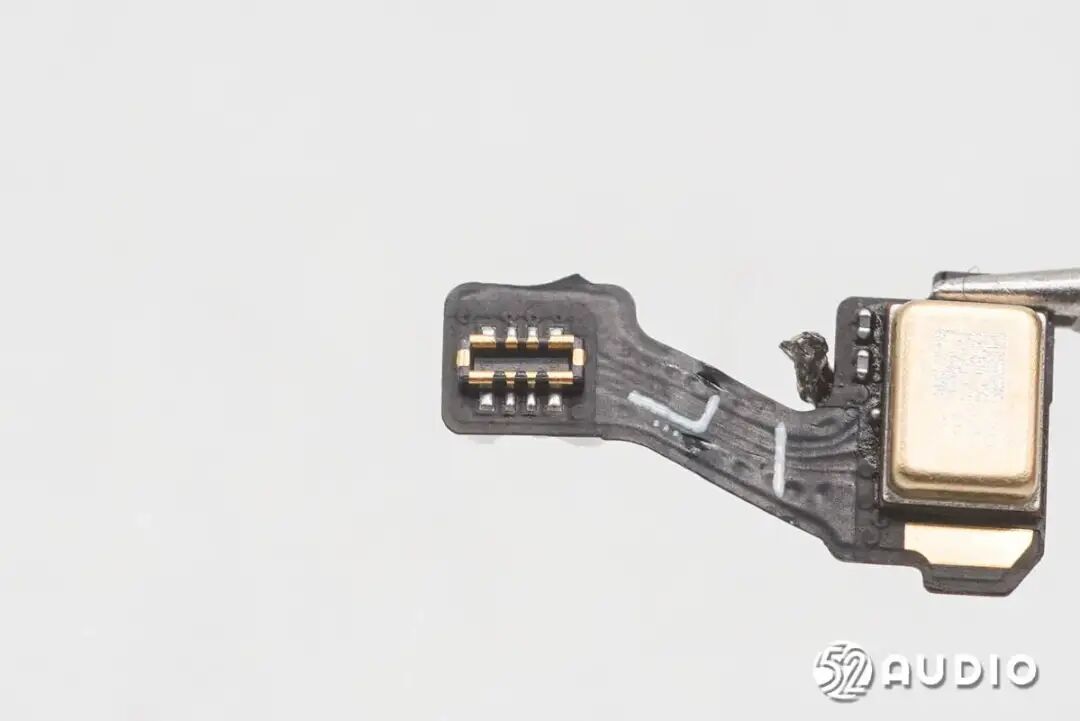

前馈降噪麦克风排线末端的BTB连接器公座。

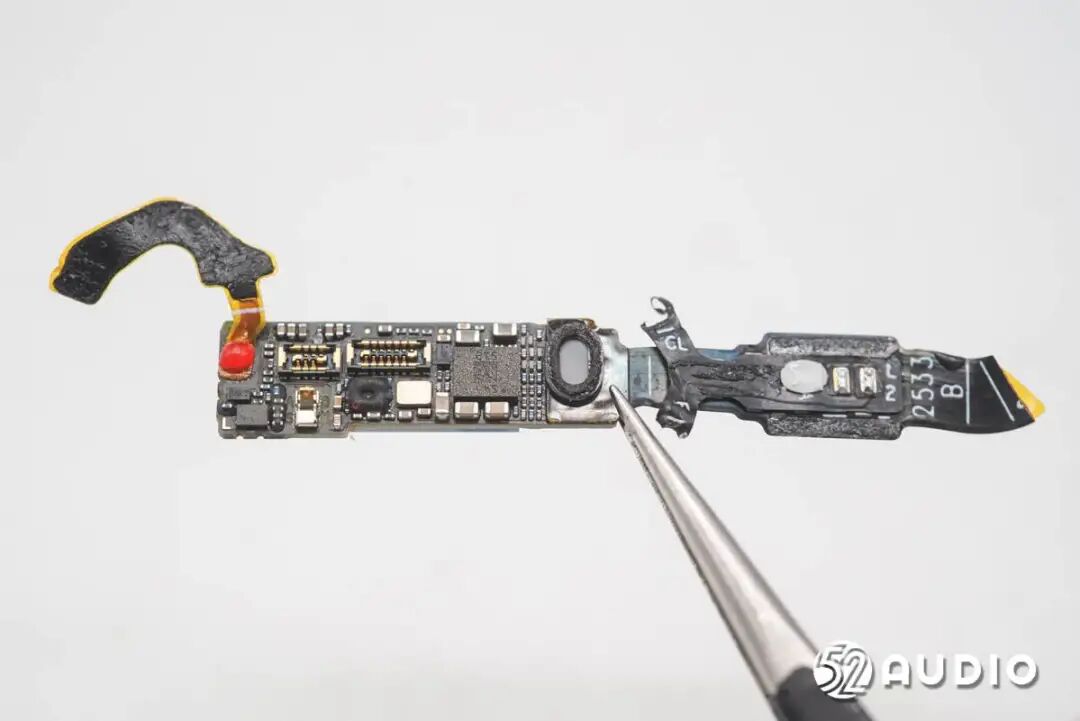

耳机主板及其延伸排线其中一面的电路布局。

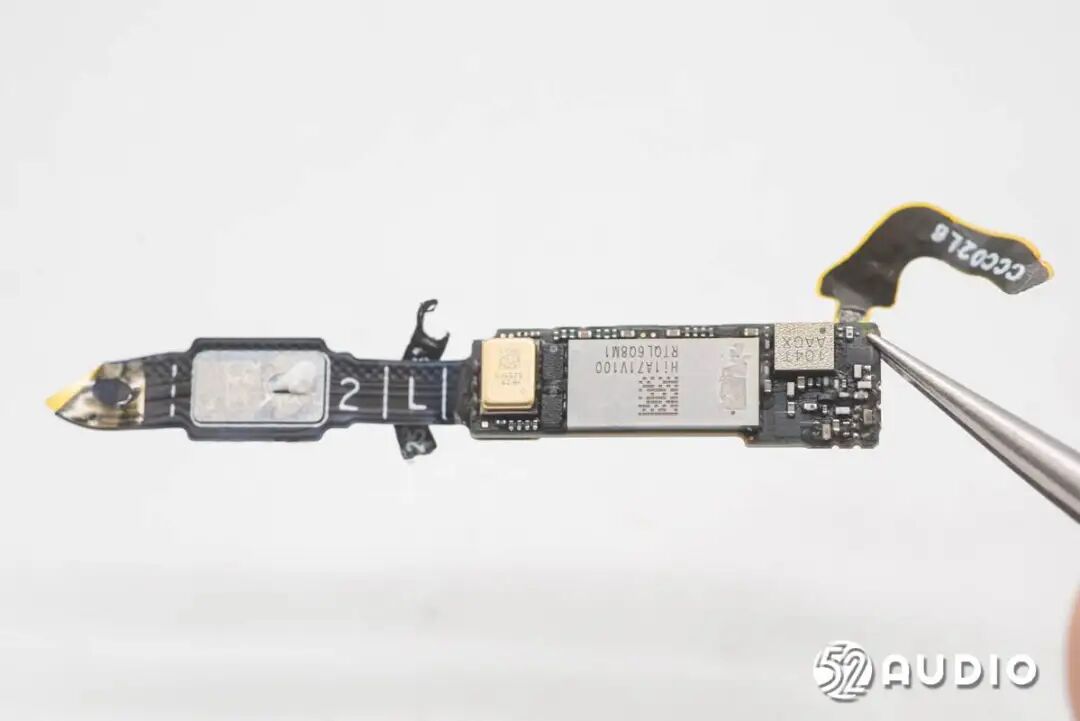

主板及排线另一面的电路布局。

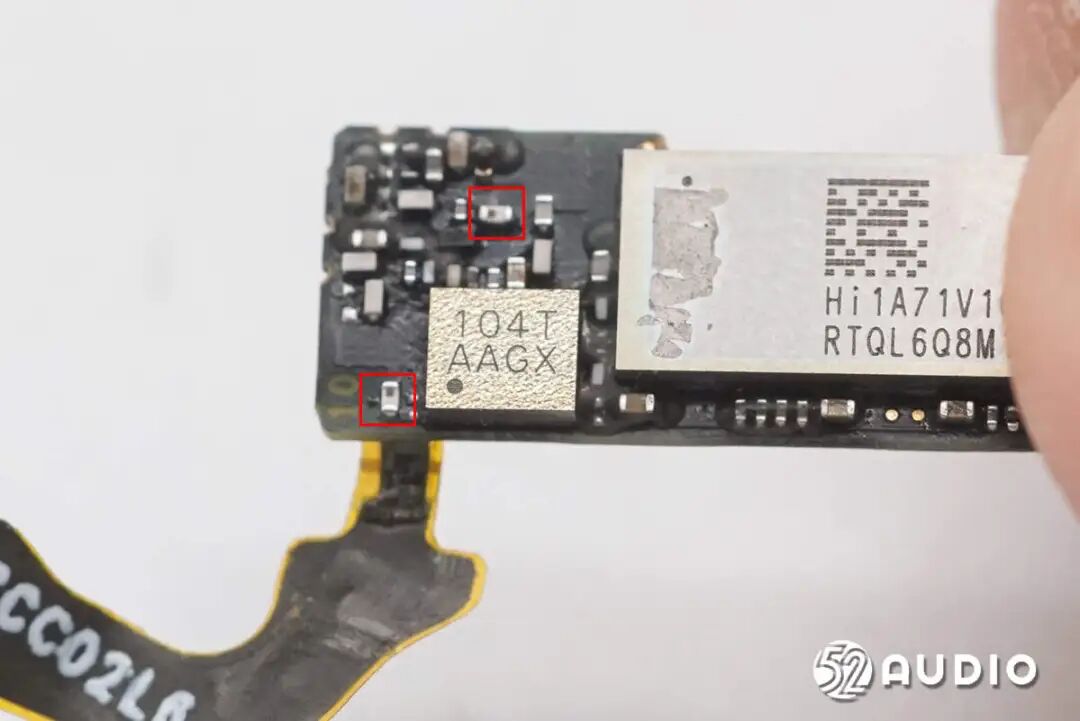

一颗丝印为“104T”的集成电路，其外围搭配了两颗Sunlord顺络电子的SDCL0603Q系列叠层陶瓷电感。

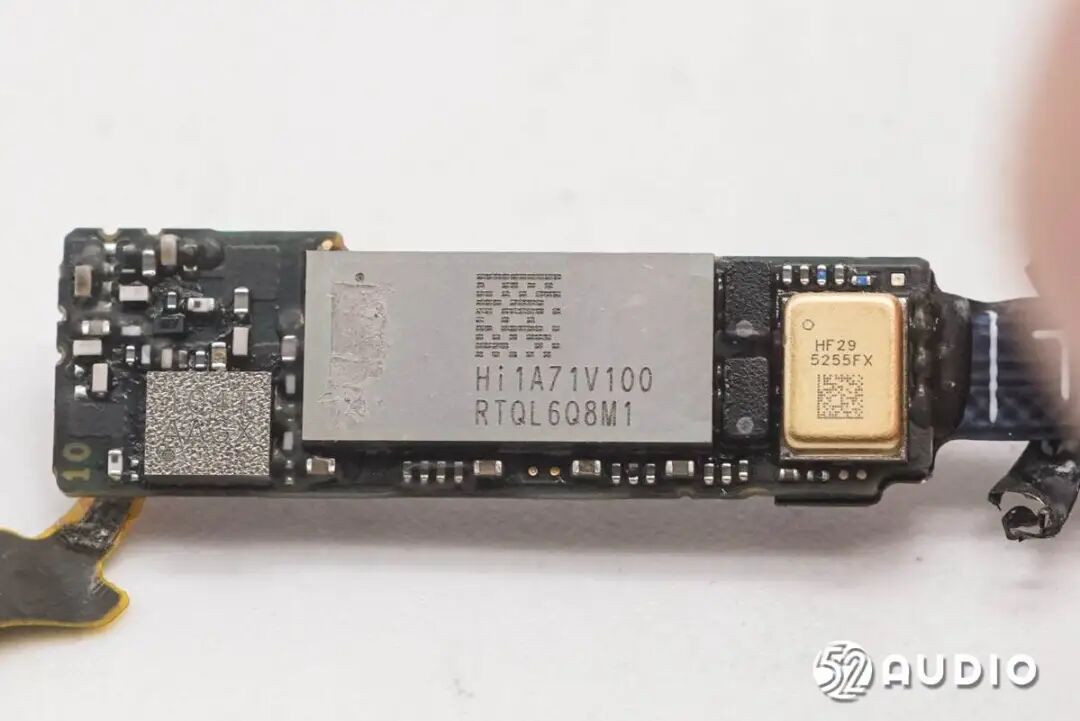

丝印为“Hi1A71V100”的芯片，这正是华为自研的第三代音频芯片——Kirin麒麟A3。它采用了SiP（System in Package）系统级封装技术，是整个耳机的运算与控制核心。

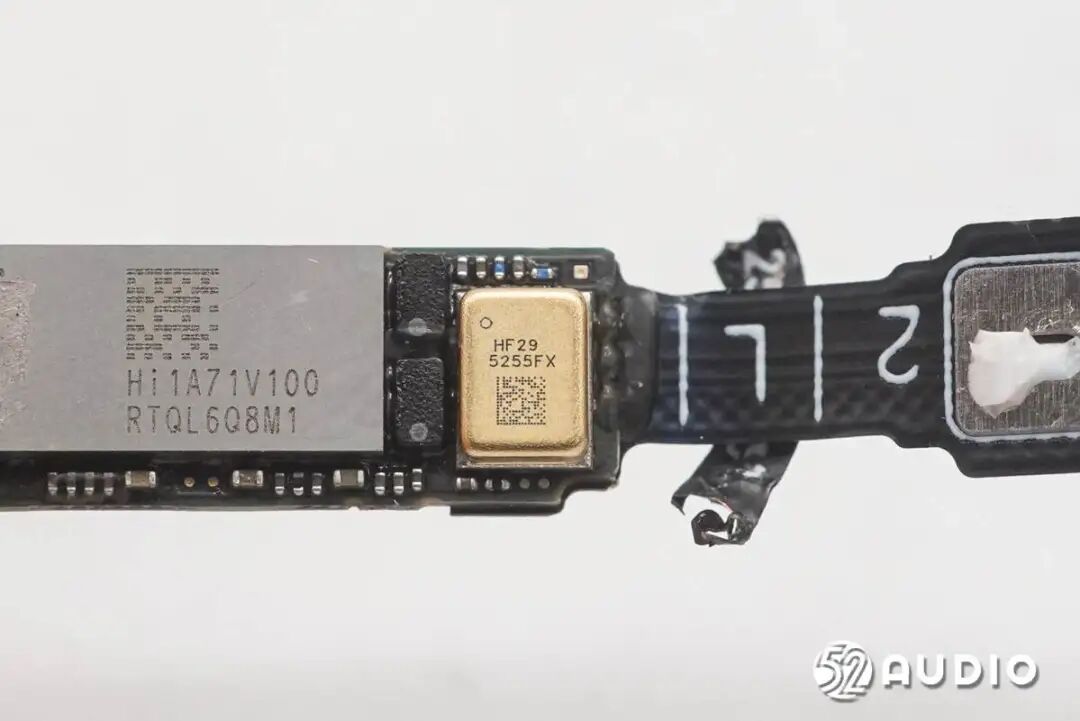

一颗镭雕“HF29”的MEMS麦克风，这是用于语音通话拾音的通话降噪麦克风。

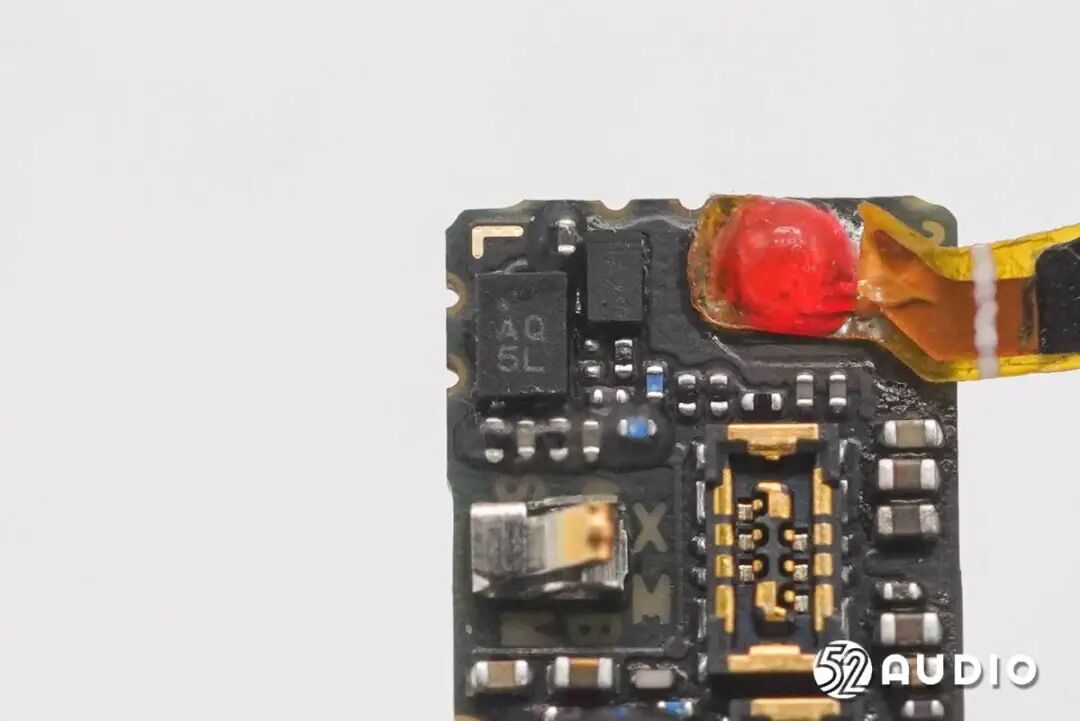

一颗丝印为“AQ5L”的集成电路。
用于连接耳机内部天线的金属弹片触点。

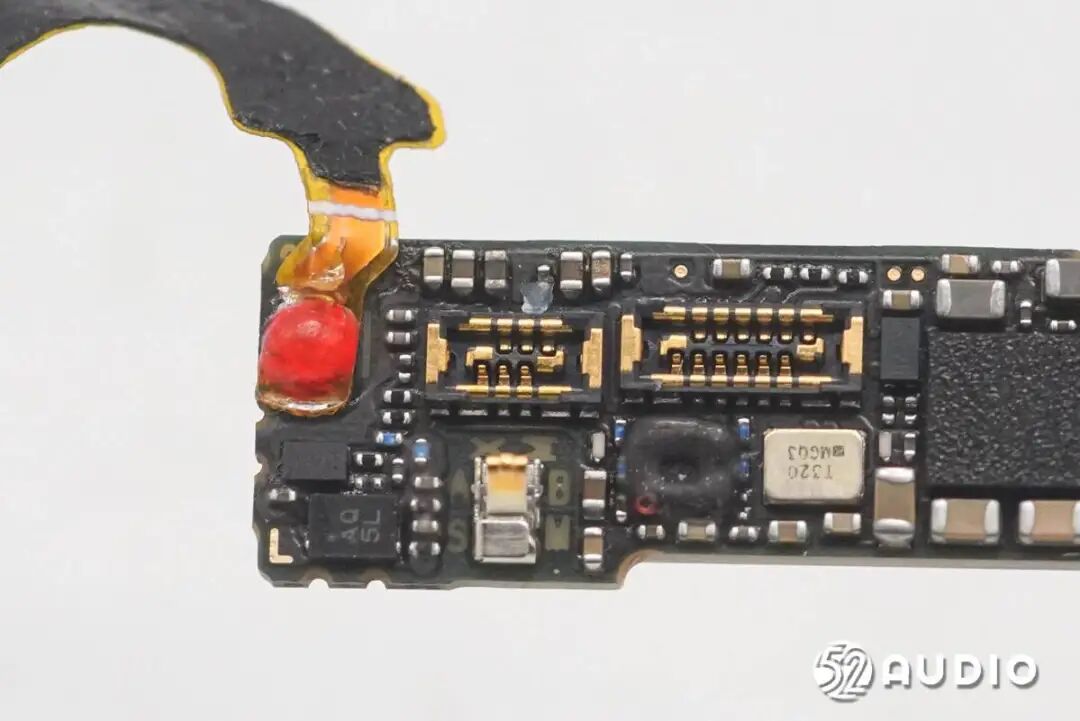

主板上用于连接前馈降噪麦克风（左）和压感按键（右）排线的BTB连接器母座。

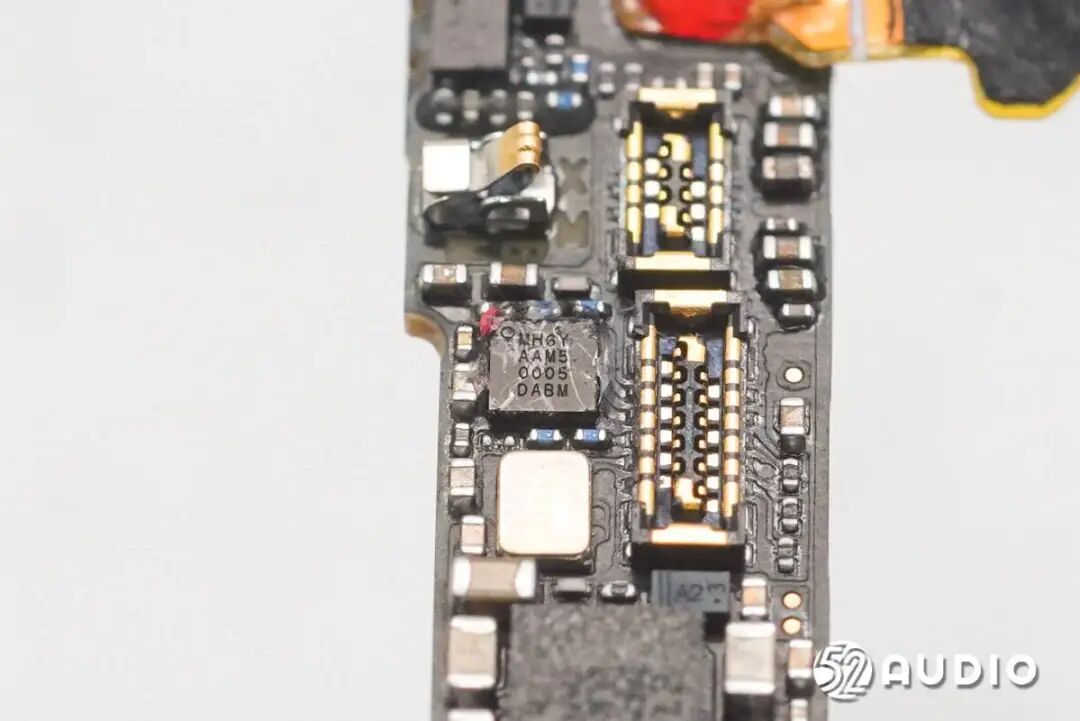

一颗丝印为“MHGY AAM5”的压力感应IC，用于处理压感按键的信号。

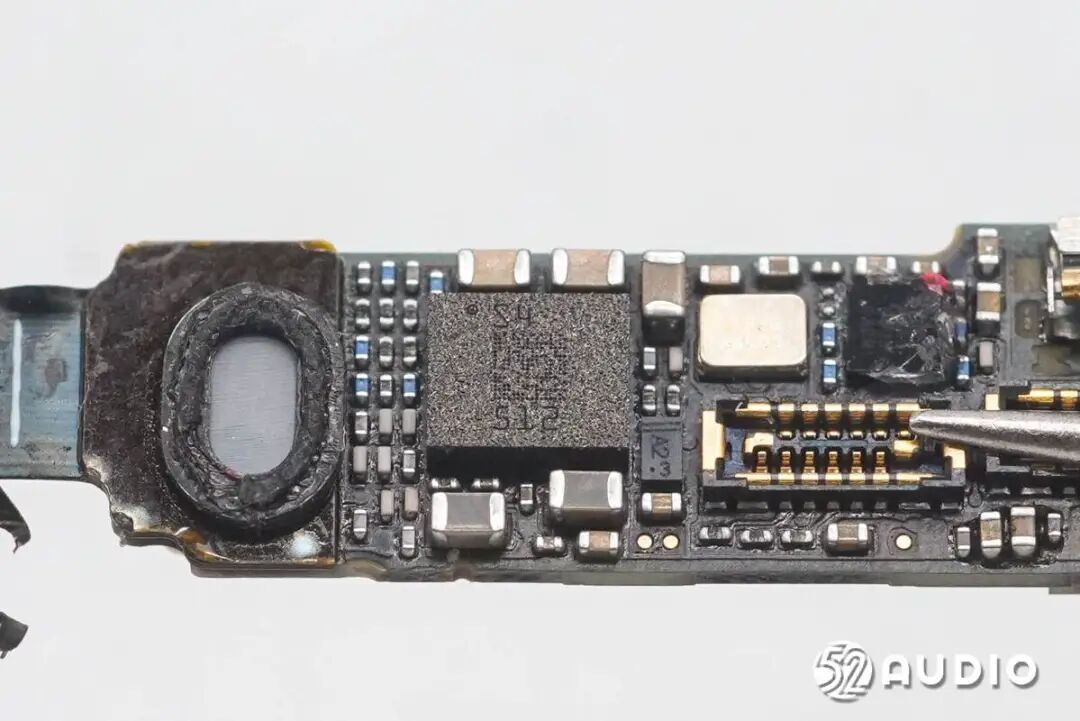

一颗丝印二维码的IMU（惯性测量单元）芯片。它用于空间音频功能，实时追踪头部运动，从而实现更沉浸的头部追踪空间音频体验。

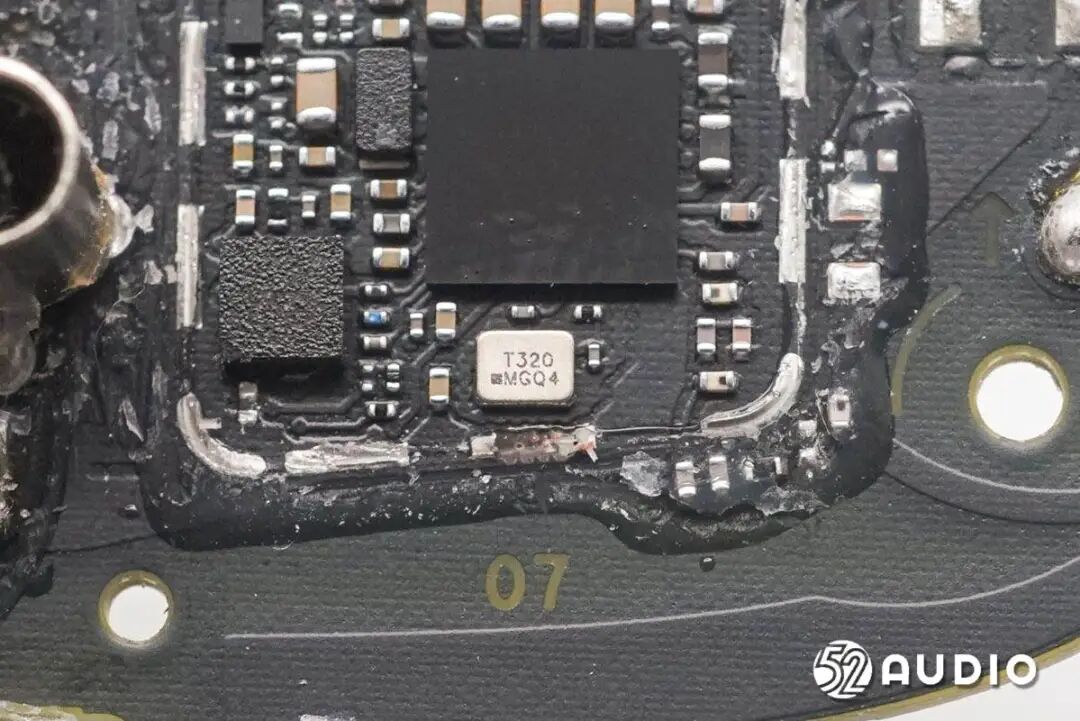

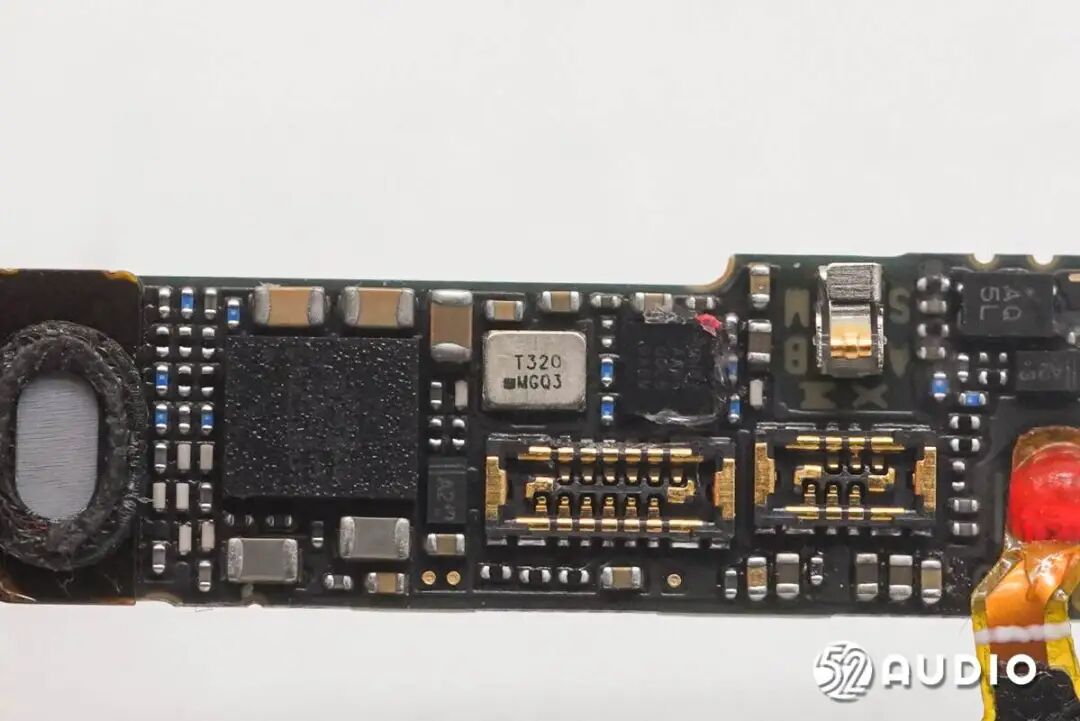

一颗镭雕“T320”的晶振，为主板上的芯片提供基准时钟信号。

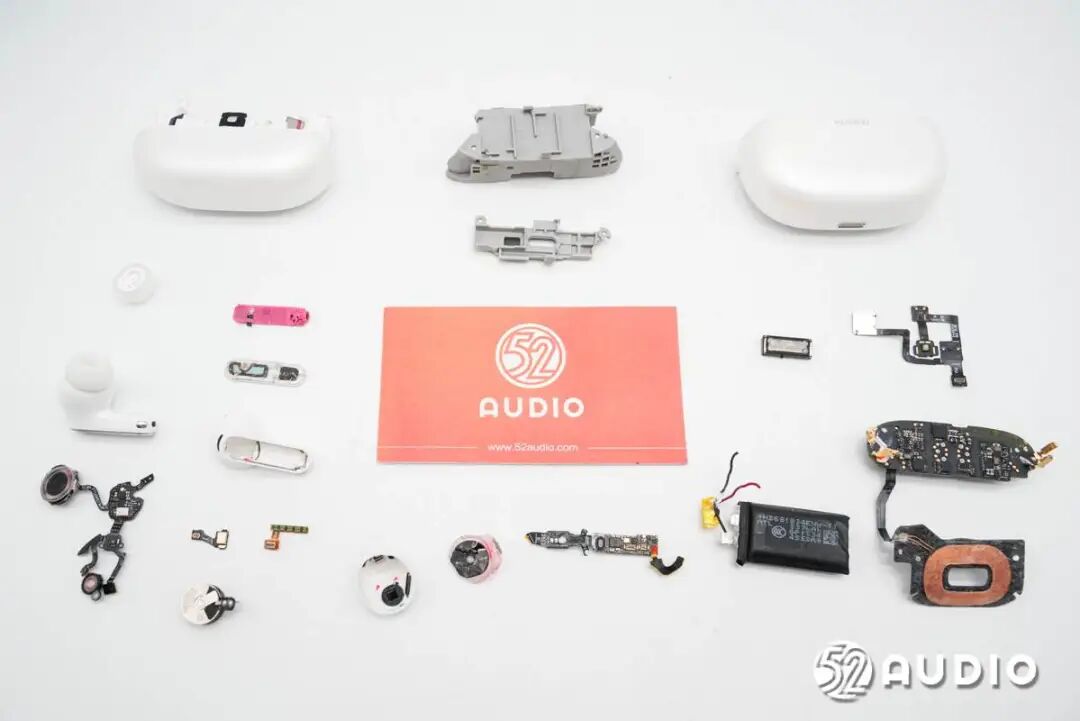

HUAWEI华为FreeBuds Pro 5悦彰耳机所有拆解部件全家福。
总结与物料清单

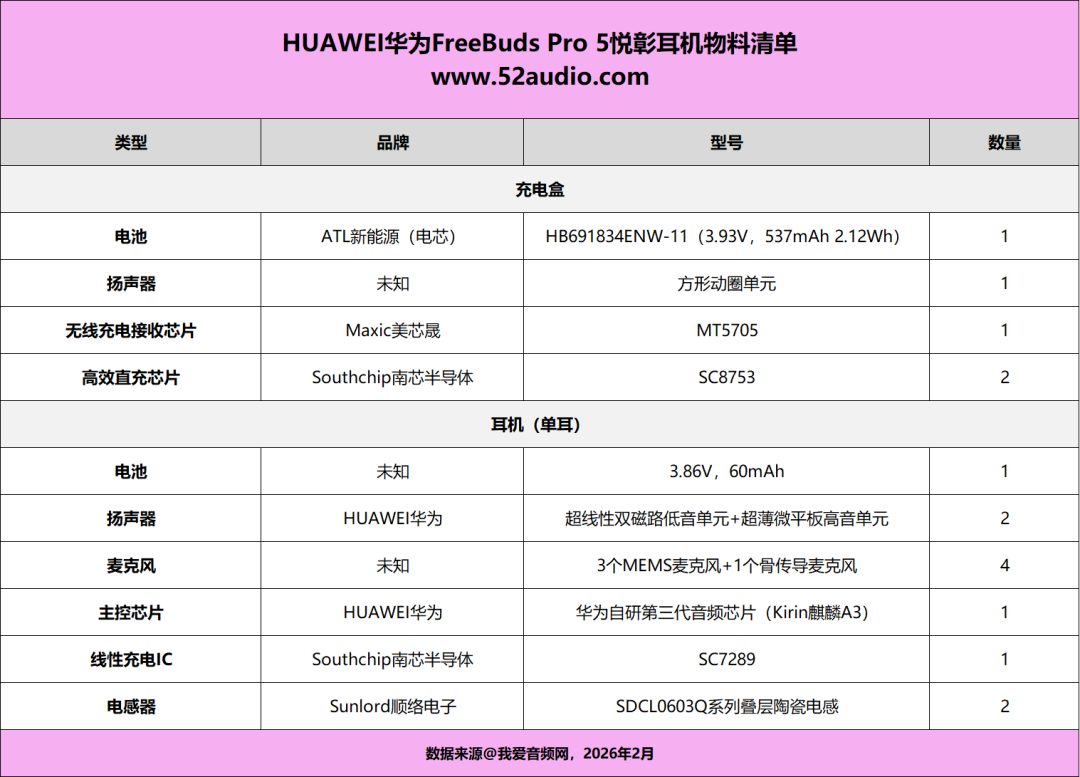

最后附上HUAWEI华为FreeBuds Pro 5悦彰耳机的已知物料清单，方便大家系统性地了解其核心组件构成。
HUAWEI华为FreeBuds Pro 5悦彰耳机在外观上采用了新的设计语言。充电盒更加圆润紧凑，星环指示灯和隐藏式转轴增添了精致感。耳机本体则通过优化形态和“悦彰星环”设计，在佩戴舒适度和时尚感上取得了平衡。
内部配置方面，充电盒内置方形扬声器用于发声提示；采用ATL新能源提供的3.93V/537mAh锂电池。主控部分，使用两颗南芯SC8753芯片分别为左右耳机充电，由美芯晟MT5705负责无线充电接收，并有一颗独立的无线SoC用于连接与查找功能。
耳机部分堪称堆料十足：搭载了3.86V/60mAh钢壳扣式电池，超线性双磁路低音与超薄微平板高音组成的双单元声学系统，前馈、反馈、通话、骨传导共计四颗麦克风组成的阵列，核心是华为自研的麒麟A3音频芯片，并配备了IMU芯片以实现空间音频，周边还有顺络电子的叠层陶瓷电感等优质元器件。
这款耳机充分展现了华为在音频领域的深厚技术积累，从自研芯片、星闪连接到复杂的声学系统设计，旨在为用户提供顶级的无线音频体验。对这类硬件拆解和技术分析感兴趣的朋友，欢迎在技术社区如云栈社区进行更深入的交流探讨。
