嵌入式核间通信RPMsg详解：基于Virtio与i.MX8MP的异构核通信实践

最近在研究嵌入式多核处理器时，接触到了 RPMsg 这一核间通信机制。它到底是什么，又如何在实际项目中发挥作用呢？我们一起来简单梳理一下。

在嵌入式多核处理器架构中，核间通信（Inter-Processor Communication, IPC）是提升系统整体性能和效率的关键技术之一。RPMsg（Remote Processor Messaging）作为 Linux 系统下基于 Virtio 缓存队列 实现的核间通信框架，以其高效、灵活的特性，在多个领域得到了广泛应用。

Virtio 缓存队列是一种基于环形缓冲区的数据结构，用于在前端驱动程序和后端处理程序之间传递信息。它通过将 I/O 请求批量地保存在队列中，减少了虚拟运行环境的模式切换次数，从而提高了信息交换的效率。

应用场景：

• 嵌入式系统：在嵌入式系统中，Virtio 缓存队列可以用于实现主处理核与协处理核之间的任务分配和数据交换。
• 虚拟化技术：在 KVM、QEMU 等虚拟化平台中，Virtio 缓存队列用于实现 Guest OS 与 hypervisor 之间的高效数据通信。
• 云计算：在云计算环境中，Virtio 缓存队列可以提高虚拟机之间的通信效率，从而提升整个云平台的性能。

RPMsg 概述

RPMsg 是 Linux 系统基于 Virtio 框架实现的一种主处理核（如 A 核）和协处理核（如 M 核）间进行消息通信的机制。它通过将消息封装成 Virtio 缓存并添加到缓存队列中，实现消息的快速传递和接收。

RPMsg 不仅支持基本的消息队列操作，还提供了异步通信、消息过滤和队列管理等高级功能，极大地提高了系统的灵活性和可扩展性。

以 NXP 的 i.MX8MP 处理器为例，该处理器采用双核异构设计，包含了一个高性能的 A53 核心（A 核）和一个低功耗的 M4 核心（M 核）。在实际应用中，我们可以利用 RPMsg 实现 A 核与 M 核之间的高效数据通信。

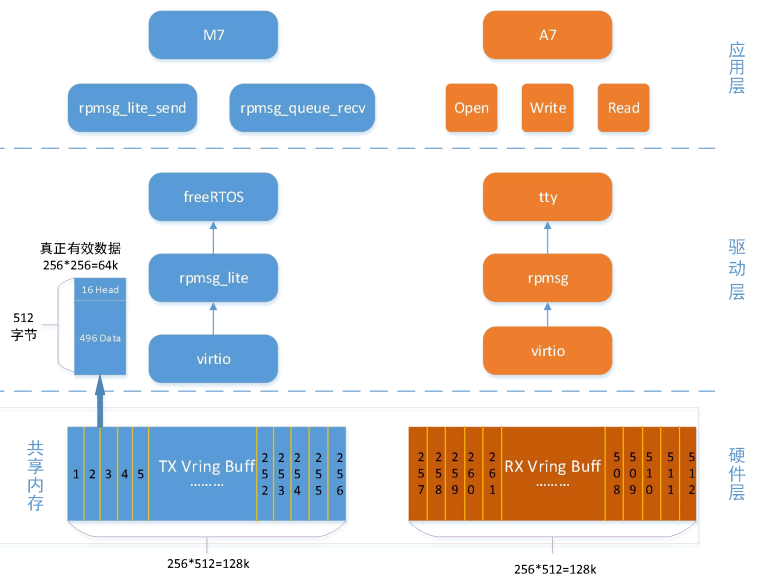

(图片来源：飞凌嵌入式)

上图清晰地展示了数据在 M7（此处应为 M 核，可能是示意图标注）和 A7 核之间的传输路径，涉及应用层、驱动层和硬件层的协作，是理解这种通信机制的基础。

1. 系统配置与初始化

首先，我们需要在 Linux 内核中启用 RPMsg 和 Virtio 相关配置。在设备树（DTS）中配置 RPMsg 实例，并设置必要的寄存器和中断。接下来，初始化 Virtio 设备和相应的缓存队列。

&rpmsg {
    vdev-nums = <2>;
    reg = <0x009000000 0x0020000>;
    status = "okay";
};

在内核模块中，通过调用 register_virtio_device 等函数注册 Virtio 设备，并初始化 MU（Message Unit）硬件和中断处理函数。这个过程涉及对 计算机基础 中的驱动模型和中断机制的理解。

2. 消息发送与接收

在 A 核（Linux 主处理核）上，我们可以使用 RPMsg 的 API 来创建消息队列、发送消息和接收消息。例如，使用 RPMSGQueueCreate、RPMSGQueueAddMessage 和 RPMSGQueuePeekMessage 等函数。

// 发送消息
RPMSGQueueAddMessage(queueHandle, message);

// 接收消息
RPMSGQueuePeekMessage(queueHandle, &message);
if(message.size() > 0){
    // 处理消息
}

在 M 核（FreeRTOS 协处理核）上，我们可以使用简化版的 RPMsg 和 FreeRTOS 的接口来接收和处理来自 A 核的消息。由于 M 核资源受限，通常会使用更精简的驱动模型。

3. 实际应用场景

假设我们需要在 i.MX8MP 平台上实现一个数据采集和处理的系统，其中 A 核负责数据收集和系统管理，M 核负责实时数据处理。使用 RPMsg，我们可以轻松实现两者之间的数据通信。

数据采集与传输：

• A 核通过传感器等外设采集数据，并将数据封装成消息通过 RPMsg 发送给 M 核。
• M 核接收到消息后，立即进行实时处理，并将处理结果回传给 A 核或存储在本地。

RPMsg 作为 Linux 系统下的一种高效核间通信框架，以其基于 Virtio 的缓存队列机制，实现了主处理核和协处理核之间的快速、灵活的消息通信。在 嵌入式系统 开发中，尤其是在像 i.MX8MP 这样的异构多核平台上，掌握 RPMsg 对于设计高性能、模块化的系统至关重要。如果你想深入了解驱动开发或更多 计算机基础 知识，欢迎到 云栈社区 与更多开发者交流探讨。
