计算机视觉与工业质检：摄像头选型与图像预处理关键技术解析

在将 AI 模型落地到物理世界的视觉系统中，摄像头是整个感知链路的起点。一个常见误区是认为摄像头只是“拍个照”，随便选一个即可。实际上，选错摄像头，后面的 AI 算法再厉害也救不了。这如同给神经外科医生配了一副模糊的眼镜，再高超的技术也会大打折扣。因此，摄像头选型与后续的图像预处理，共同构成了 AI 感知系统的基石。

一、为什么摄像头选型至关重要？

摄像头选型需要综合考量多个核心维度，这些维度直接决定了视觉系统能否“看得清”、“看得准”、“跟得上”。

维度	说明
分辨率	决定图像细节。例如，表面缺陷检测需要高分辨率以捕捉微小瑕疵。
帧率（FPS）	决定捕捉快速运动物体的能力。高帧率是动态追踪的必要条件。
传感器尺寸	影响进光量和暗环境表现。通常，“底大一级压死人”，大尺寸传感器感光性能更好。
接口类型	如 USB、 GigE、Camera Link，直接影响图像传输速度和系统延迟。
触发方式	硬触发（通过 PLC 或传感器信号）/ 软触发，影响多相机同步和抓拍时机精度。
镜头焦距	决定视野范围和景深，需要根据拍摄物距和视野大小选择。

二、主流摄像头类型对比

在 计算机视觉 系统中，常见的摄像头类型共有五大类，各有其独特的适用场景与技术特点。

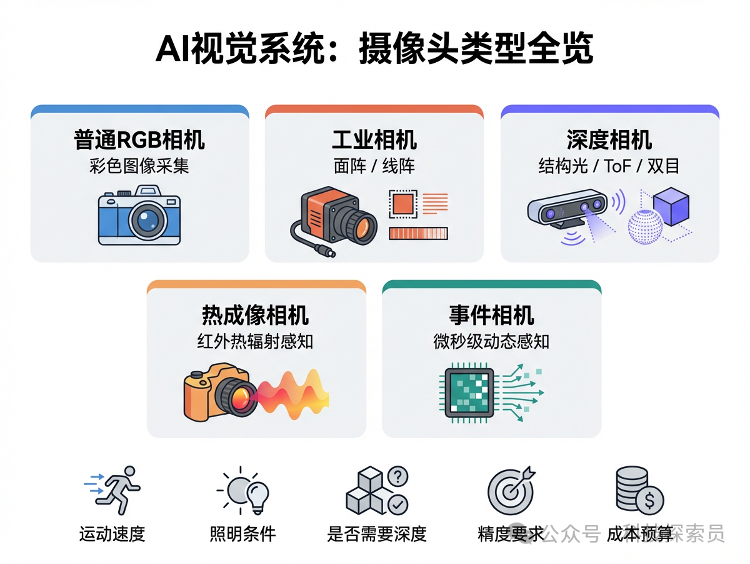

AI 视觉系统五大摄像头类型对比

2.1 普通 RGB 相机

最常见的类型，输出彩色图像（RGB 三通道）。

• 适用场景：颜色识别、人脸检测、普通目标检测。
• 局限：
  • 对光照变化敏感。
  • 无法获取深度信息。
  • 强光/逆光场景表现差。

2.2 工业相机

专为机器视觉设计，稳定性、抗干扰能力强，主要分为两类：

类型	特点	适用场景
面阵相机	一次拍摄完整帧图像，结构相对简单。	静态物体检测、PCB 质检、尺寸测量。
线阵相机	逐行扫描成像，适合与运动轴同步。	高速流水线上的布匹、钢板、印刷品表面检测。

关键参数（工业相机）：

• 分辨率：500万～2000万像素。
• 帧率：30 ～ 500 FPS。
• 接口：GigE（千兆以太网）/ Camera Link / USB3 Vision。
• 快门：全局快门（Global Shutter）优于卷帘快门（Rolling Shutter）。全局快门整个传感器同时曝光，能有效消除拍摄高速运动物体时的“果冻效应”。

核心经验：拍摄运动物体 → 必须用全局快门；高速流水线 → 优先考虑线阵相机。

2.3 深度相机

可同时获取彩色图像和深度信息（Z 轴距离），输出深度图（Depth Map）。三种主流技术路线对比：

技术	原理	代表产品	优劣
结构光	投影已知图案（如点阵、条纹），通过图案形变计算深度。	Intel RealSense D 系列	精度高，但怕强光干扰。
ToF（飞行时间）	发射调制光脉冲，通过测量光脉冲往返时间计算距离。	Microsoft Azure Kinect	测量范围大，精度中等，受环境影响较小。
双目视觉	两个相机模拟人眼，通过视差进行三角测距。	ZED 2	无需主动光源，室外适用，但纹理单一区域匹配困难。

适用场景：机器人避障、三维建模、手势识别、仓储机器人货架抓取。

2.4 热成像相机（红外相机）

捕捉物体自身发出的热辐射，成像与可见光无关，可全天候工作。

• 适用场景：
  • 夜间安防监控。
  • 工厂设备（如电机、管道）温度异常检测。
  • 消防/救援场景中的人体定位。
• 局限：分辨率普遍低于普通相机，成本较高。

2.5 事件相机（Event Camera）

这是一种颠覆性传感器。它与普通相机截然不同，事件相机不拍摄完整帧图像，而是只在每个像素点的亮度发生变化超过阈值时，异步输出一个包含位置、时间和极性（变亮或变暗）的“事件”信号。

• 核心优势：
  • 时间分辨率极高：微秒级响应，无运动模糊。
  • 动态范围超强：可达 140dB（普通相机仅 60dB），能同时看清强光和暗处细节。
  • 功耗极低：仅传输变化信息，数据量小。

    事件相机目前仍处于研究和落地早期阶段，在高速、高动态范围场景（如无人机、自动驾驶）中是未来值得重点关注的方向。

三、摄像头选型决策树

面对具体项目，可以遵循以下思路快速定位合适的摄像头类型：

四、图像预处理技术：从“脏”数据到“净”输入

摄像头采集到的原始图像，往往不能直接送进 AI 模型。这些“生图”中可能存在噪点、畸变、光照不均、尺寸不一等问题。预处理的目的，就是把“脏”图像变成“干净”、标准化的特征输入，这是保障模型精度和稳定性的隐形工程。

4.1 图像预处理全流程

一个标准的预处理流程通常包含六个关键步骤：

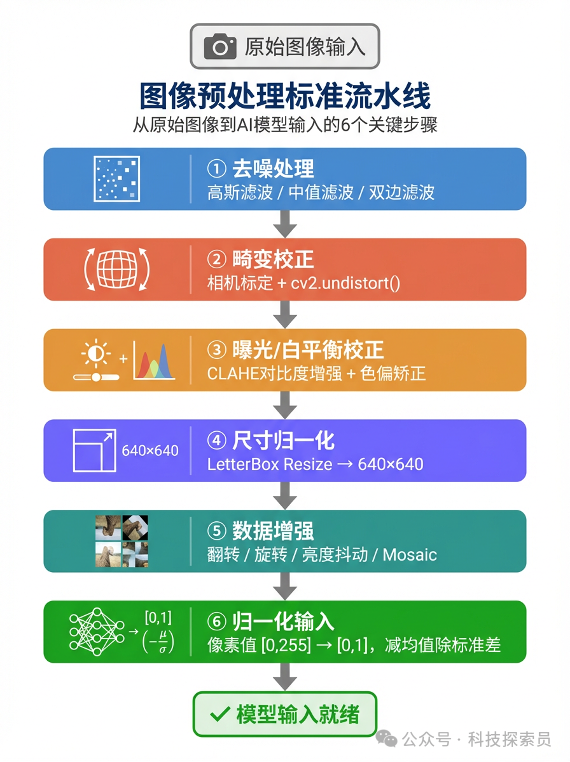

图像预处理标准流水线——从原始图像到 AI 模型输入

4.2 各步骤详解与实现

① 去噪（Noise Reduction）
传感器热噪声、电路噪声会带来随机噪点。常用方法如下：

方法	特点	适用场景
高斯滤波	线性平滑，速度快。	消除低频噪声，但会模糊边缘。
中值滤波	非线性滤波，保边去噪。	消除“椒盐噪声”效果显著。
双边滤波	同时考虑空间邻近度和像素值相似度，保边平滑效果好。	对计算资源要求较高。
深度学习去噪（如 DnCNN）	基于训练数据学习噪声分布，效果最佳。	对图像质量要求极高的场景。

② 畸变校正（Lens Distortion Correction）
广角镜头会产生明显的桶形或枕形畸变，直线会变弯，严重影响后续测量精度。校正步骤通常包括：

1. 相机标定：使用棋盘格标定板，从多角度拍摄一系列图像。
2. 参数计算：利用 OpenCV 的 cv2.calibrateCamera() 等函数计算相机内参矩阵（焦距、主点坐标）和畸变系数（径向畸变 k1, k2...， 切向畸变 p1, p2...）。
3. 图像校正：对每一帧输入图像，使用 cv2.undistort() 函数进行校正。

   工程要点：在工厂自动化质检或尺寸测量项目中，镜头畸变校正是必做步骤，否则测量误差可达毫米级。

③ 曝光与白平衡校正
不同光源和环境下，图像亮度和颜色可能严重失真。

• 硬件层面（首选）：采用固定光源，如 LED 环形光源或条形光配合漫反射板，并加装遮光罩，从根本上消除环境光干扰。
• 相机层面：启用自动曝光（AEC）和自动白平衡（AWB），响应快速。
• 软件层面：
  • CLAHE（限制对比度自适应直方图均衡化）：对图像分块进行对比度增强，特别适合光照不均的场景。
  • 白平衡算法：如灰度世界法、完美反射法，用于校正色偏。

④ 尺寸归一化（Resize & Padding）
AI 模型输入尺寸通常是固定的（如 YOLO 常用 640×640， CNN 分类常用 224×224）。推荐使用 LetterBox 方式：

1. 将原始图像按长边等比例缩放到目标尺寸（如 640）。
2. 对短边不足的部分，用特定颜色（通常为 (114, 114, 114) 灰色）进行填充，使图像最终变为方形。
   这样做的好处是避免了直接拉伸导致的物体变形，保留原始宽高比。

   为什么用灰色填充？ 使用中性灰而非纯黑或纯白，可以避免在后续归一化时引入极端值，影响模型输入分布。

⑤ 数据增强（Data Augmentation）
此步骤主要在模型训练阶段使用，目的是通过对训练集图像进行各种变换，模拟现实中可能遇到的情况，从而提升模型的泛化能力。

增强方式	模拟场景
随机翻转 / 旋转	不同的拍摄角度和方向。
随机裁剪	目标被部分遮挡。
亮度 / 对比度抖动	多变的光照条件。
添加高斯噪声	传感器噪声。
Mosaic 拼接	将四张图像拼成一张，丰富小目标上下文。
Mixup	线性混合两张图像及其标签，提升模型鲁棒性。

⑥ 归一化（Normalization）
这是模型输入的最终标准化步骤，目的是将像素值缩放到一个固定的、均值为0、方差为1的分布，有助于模型快速稳定地收敛。通常使用 ImageNet 数据集的统计参数：

# ImageNet 标准归一化参数
mean = [0.485, 0.456, 0.406]  # RGB通道均值
std = [0.229, 0.224, 0.225]   # RGB通道标准差

# 归一化公式
img_norm = (img / 255.0 - mean) / std

关键提醒：归一化参数必须与模型训练时使用的参数一致！这一步看似简单，但省略或出错会直接影响模型推理精度。

五、完整方案示例：PCB 质检图像采集与预处理

场景：PCB 板缺陷检测系统，要求从图像采集到完成推理的全流程延迟 < 200ms。

硬件选型

模块	选型	说明
相机	500万像素工业面阵相机（全局快门）	避免 PCB 在传送带上微小振动导致的运动模糊。
镜头	定焦镜头，焦距 50mm，畸变 < 0.1%	保证视野固定和极高的测量精度。
光源	LED 条形光源 + 漫反射板	提供均匀、无影的照明，突出焊点和线路特征。
接口	GigE 千兆以太网	传输延迟 < 1ms，稳定可靠。

软件预处理流水线

系统通过 PLC 硬触发相机拍照，随后在工控机上进行软件处理。

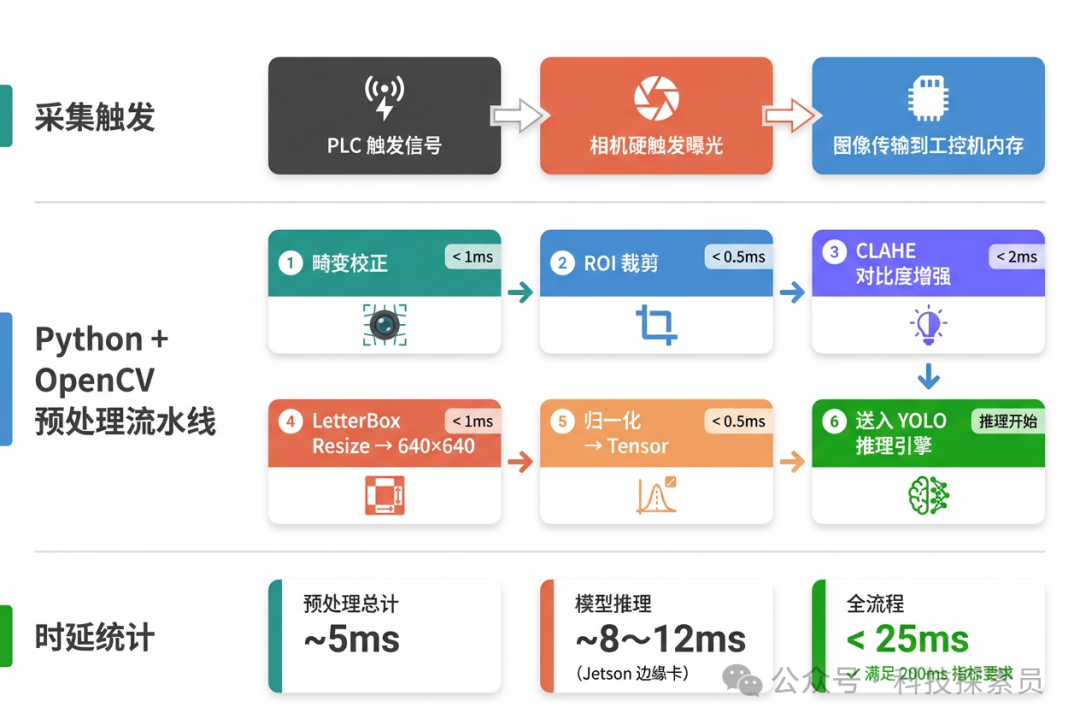

如图所示的流水线，通过 Python + OpenCV 实现，将各步骤耗时控制在毫秒级，确保整个预处理阶段总耗时约 5ms，为后续 深度学习模型 推理留出充足时间，满足 < 200ms 的硬性指标。

六、总结与核心要点

为 AI 视觉系统打造一双“好眼睛”，是算法落地成功的前提。本文系统梳理了摄像头选型与图像预处理的全链路，核心结论如下：

• 按场景选型是关键：运动、速度、深度、夜间、成本，不同需求对应不同类型的摄像头（RGB/工业/深度/热成像/事件）。
• 工业场景快门是硬指标：全局快门是避免运动模糊的标配，卷帘快门仅适用于完全静止的目标。
• 预处理是精度的保障：去噪、校正、归一化等步骤每一步都有其不可替代的工程价值，LetterBox + 归一化 + CLAHE 是最常用的“预处理三件套”。
• 光源设计事半功倍：优秀的硬件打光设计，往往比在算法上“硬调参”更能从根本上提升图像质量，降低算法复杂度。
