逆向工程红警2地图格式：拆解INI与二进制编码，实现AI自动生成

“基洛夫空艇已就绪”

如果你曾在凌晨两点偷偷打开电脑，把音量调到最低，造出第一个基洛夫空艇然后飞过对面主基地——那么，你对这张地图的感情一定很特别。

《红色警戒2》是很多人的即时战略游戏启蒙。光棱坦克的折射光线、磁暴步兵的电弧、超时空兵一闪一闪消失在敌方矿车旁边……这些画面至今记忆犹新。

但你有没有好奇过：这些承载了无数战术和回忆的经典地图，其底层文件究竟是如何构成的？除了使用官方地图编辑器，能否直接解析甚至生成 .map 文件？为了解答这个问题，我进行了一次深入的 逆向工程，并最终将整个过程打包成一个可以让 AI 理解的“技能”。

第一个发现：.map 文件本质是 INI

没错，用任何文本编辑器打开一个红警2的 .map 文件，你会看到结构清晰的文本内容。

[Basic]
Name=Desert Dominion
NewINIFormat=4
Official=no
GameMode=standard
MultiplayerOnly=1

[Map]
Size=0,0,80,80
LocalSize=2,4,76,72
Theater=DESERT

[Waypoints]
; 玩家出生点：value = Y * 1000 + X
0=15015 ; 玩家1：X=15, Y=15
1=65065 ; 玩家2：X=65, Y=65

就是这么直接。NewINIFormat=4 告诉游戏引擎这是 RA2/YR 的格式；Theater=DESERT 选择了沙漠地表主题（还有 TEMPERATE、SNOW、URBAN 等）。出生点的编码方式简单得让人感动：Y × 1000 + X，将二维坐标压缩成一个整数。玩家1在 (15, 15)，那就是 15015。

建筑、单位、树木的放置同样使用纯文本描述：

[Structures]
; ID=所属方,类型,血量,X,Y,朝向,标签,...
0=Neutral,CAOILD,256,40,40,0,none,0,1,0,0,,,1,0

[Terrain]
; 格子编号=树木类型
30030=TREE01
31030=TREE05

CAOILD 是油井，TREE01 是一种树。格式直白明了。

读到这里你可能会想：所以地图文件就是个配置表，解析不就是读 INI 吗？事情没那么简单。

二进制段：地图数据的核心

继续往下翻，你会遇到完全不同的内容：

[IsoMapPack5]
1=8gDuAP8AAAAAAAAAAAAAAAEAAAAAAAAAAAAAAgAAAAAAAAAAAAADAAAA
2=AAAAAAAAAABQAAAAAAAAAAAAAGAAAAAAAAAAAAAAcAAAAAAAAAAAAAAC
3=AAAAAAAAAAAAAAoAAAAAAAAAAAAACwAAAAAAAAAAAAAMAAAAAAAAAAAAAA
...（数百行 Base64）

[OverlayPack]
1=/v8A/wD/AP8A/wD/AP8A/wD/AP8A/wD/AP8A/wD/AP8A/wD/AP8A/wD/
2=AP8A/wD/AP8A/wD/AP8A/wD/AP8A/wD/AP8A/wD/AP8A/wD/AP8A/wD/
...（更多 Base64）

这些 Base64 字符串背后，藏着地图真正的核心数据。让我们逐一拆解。

IsoMapPack5：每个瓦片11字节

红警2采用45度等距视角（Isometric），地图由菱形网格构成。地图上的每一格地面都被编码成一个11字节的结构体：

int16  X            // 瓦片 X 坐标
int16  Y            // 瓦片 Y 坐标
int32  TileIndex    // 地形类型索引
uint8  TileSubIndex // 子瓦片索引
uint8  Level        // 高度层级 (0-14)
uint8  IceGrowth    // 冰冻生长状态

一张 80×80 的标准地图有 6400 个格子，原始数据就是 70,400 字节，外加4字节终止符。用 Python 生成这个结构非常直观：

for y in range(height):
    for x in range(width):
        raw.extend(struct.pack('<hh', x, y))      # X, Y
        raw.extend(struct.pack('<i', tile_index)) # 地形类型
        raw.append(0)                             # SubIndex
        raw.append(0)                             # Level（高度）
        raw.append(0)                             # IceGrowth

OverlayPack：262,144字节的固定网格

覆盖物（矿石、宝石、围墙、铁轨等）使用一套完全不同的体系。无论你的地图实际多大，覆盖物网格始终固定为 512×512 = 262,144 个格子。每个格子一个字节，表示覆盖物类型。

此外，还有同样大小的 OverlayDataPack，每个格子一个字节表示“帧”（对于矿石来说，就是密度，0-11，数值越高越富）。两个数组加起来就是 512KB 的原始数据。

overlay_pack = bytearray([0xFF] * 262144)  # 0xFF = 无覆盖物
overlay_data = bytearray([0x00] * 262144)

# 放置一块矿：类型 105 (TIB01)，密度 10
idx = x + 512 * y
overlay_pack[idx] = 0x69 # 105
overlay_data[idx] = 10   # 帧 10 = 高密度矿

Westwood 的两种自研压缩算法

如此庞大的原始数据不能直接写入文本文件。Westwood 在90年代为其游戏引擎实现了两种压缩方案：

数据段	压缩算法	特点
IsoMapPack5, PreviewPack	LZO1X	解压极快，适合实时加载
OverlayPack, OverlayDataPack	Format80/LCW	Westwood 自研，基于位操作的指令集

然后，所有数据会经过一层统一的 Pack Section 编码：

原始数据
 → 分块（每块 ≤8192 字节）
 → 逐块压缩（LZO1X 或 Format80）
 → 每块前加4字节头：[uint16 压缩长度][uint16 原始长度]
 → 拼接所有块
 → Base64 编码
 → 按70字符换行，加行号

最终，就变成了你在 .map 文件中看到的 1=ABC..., 2=DEF... 的格式。

Format80：Westwood的位操作指令集

Format80（又称LCW）是Westwood从《命令与征服》时代就开始使用的压缩格式。它并非通用压缩算法，更像一个微型虚拟机的指令集——解压器逐字节读取“指令”，并执行相应操作：

10cccccc          → 拷贝接下来的 c 个字面字节（c=0 表示结束）
11111110 cc cc ww → 用字节 w 填充 c 个位置（RLE 压缩）
0cccpppp pppppppp → 从偏移 p 处回拷 c+3 个字节（短回引用）
11cccccc pppp pppp → 从绝对位置 p 拷贝 c+3 个字节
11111111 cccc cccc pppp pppp → 长绝对引用

我实现了一个简单但有效的编码器——仅使用字面拷贝和RLE填充，未做回引用匹配。因为覆盖物数据大部分是 0xFF（空格子），RLE已经足够高效：

def encode(data: bytes) -> bytes:
    result = bytearray()
    pos = 0

    while pos < len(data):
        # 检测连续相同字节（RLE 机会）
        run_byte = data[pos]
        run_end = pos + 1
        while run_end < len(data) and data[run_end] == run_byte:
            run_end += 1
        run_len = run_end - pos

        if run_len >= 4:
            # 填充指令：0xFE + 长度(uint16) + 填充值
            result.append(0xFE)
            result.extend(struct.pack('<H', min(65535, run_len)))
            result.append(run_byte)
            pos = run_end
        else:
            # 收集字面字节，最多 63 个
            lit_start = pos
            while pos < len(data) and (pos - lit_start) < 63:
                # 遇到 4+ 相同字节就中断
                if (pos + 3 < len(data)
                    and data[pos] == data[pos+1] == data[pos+2] == data[pos+3]):
                    break
                pos += 1
            chunk_len = pos - lit_start
            if chunk_len > 0:
                result.append(0x80 | chunk_len) # 字面拷贝指令
                result.extend(data[lit_start:pos])

    result.append(0x80) # 结束标记
    return bytes(result)

一个262,144字节、全部为 0xFF 的覆盖物网格，压缩后只有几百字节。

LZO1X的取巧方案：不压缩也是一种压缩

IsoMapPack5 使用的是 LZO1X 压缩。标准做法是安装 python-lzo 这个C扩展库。但为了让工具实现零依赖运行，我研究了一个巧妙的方案。

翻阅 LZO1X 格式规范，我发现它允许一种 “first literal”指令，可以直接搬运原始字节而不进行任何压缩。其格式极其简单：

[长度 + 17]  [原始字节...]  [0x11, 0x00, 0x00]

第一个字节是数据长度加17（解压器读取后减17即知要拷贝多少字节），最后三个字节是结束标记。唯一的限制是单次最多处理238字节。

因此，策略就是：把数据切成238字节的小块，每块都使用这种仅包含字面数据的编码。

MAX_LITERAL = 238

def compress(data: bytes) -> bytes:
    if _HAS_LZO:
        return _lzo.compress(data, 1, False)  # 有 C 库就用真压缩

    # 没有 C 库：literal-only 编码
    result = bytearray()
    result.append(len(data) + 17)   # 长度标记
    result.extend(data)             # 原始字节
    result.extend(b'\x11\x00\x00')  # 结束标记
    return bytes(result)

这样生成的文件会稍大一些，但游戏引擎能够正确识别并解压。这就足够了。为什么Westwood当年选择LZO1X而不是zlib？很可能是因为在2000年的硬件条件下，LZO的解压速度更快——对于需要实时加载的游戏来说，速度比压缩率更重要。

设计决策：让AI与脚本各司其职

解决了技术解析问题后，接下来需要设计一个实用的工具。这里有一个关键决策：什么该让AI做，什么该让脚本做？

答案很清晰：

角色	擅长	负责
AI	创意决策、平衡性判断、理解自然语言	设计地图布局、放置资源、规划路线
脚本	精确计算、二进制编码、格式合规	压缩算法、打包编码、文件生成

因此，我将整个项目打包成了一个 Claude Code Skill：

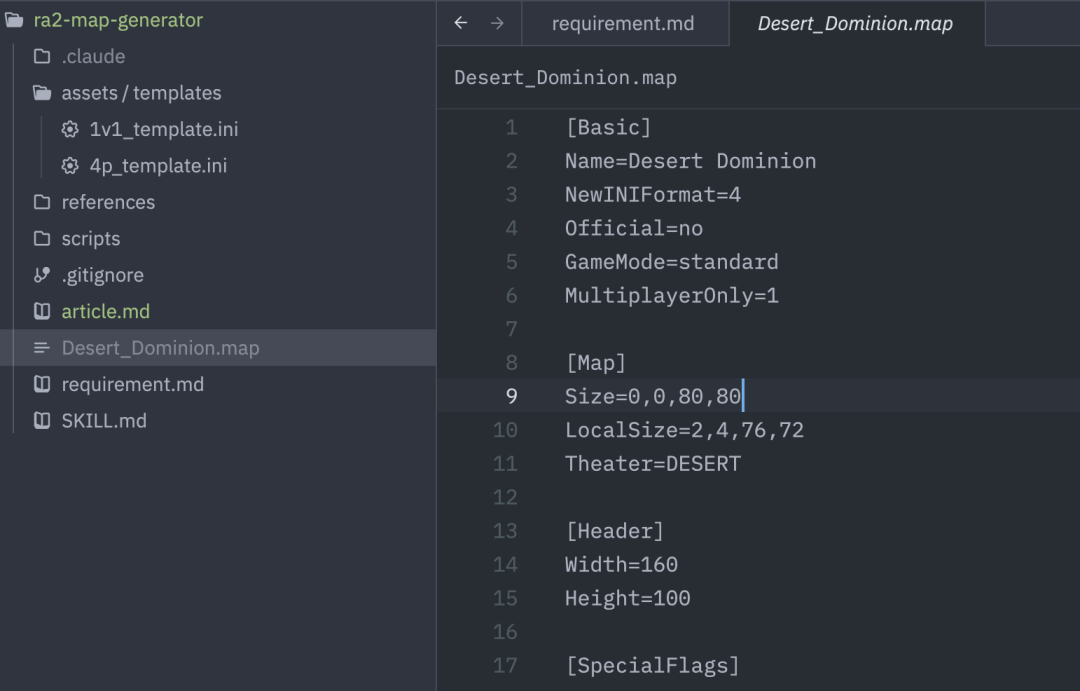

ra2-map-generator/
├── SKILL.md              ← AI的“说明书”：格式规范、设计指南
├── scripts/
│   ├── generate_map.py   ← 主引擎：组装完整 .map 文件
│   ├── pack_section.py   ← Pack Section 编码器
│   ├── format80.py       ← Format80/LCW 压缩
│   └── lzo_mini.py       ← LZO1X 压缩（含 fallback）
├── references/
│   ├── REFERENCE.md      ← 地图格式完整规范
│   ├── structures.md     ← 建筑/单位/步兵 ID 大全
│   ├── overlays.md       ← 覆盖物类型索引
│   └── theaters.md       ← 地表主题文档
└── assets/templates/     ← 模板地图（1v1 / 4人）

SKILL.md 是核心——它既是AI的触发条件，也是工作流程指南和格式速查表。AI读完就知道：

• Y * 1000 + X 是坐标编码公式。
• 覆盖物类型 105 是矿石，28 是宝石。
• “帧” 0-11 控制资源密度。
• 如何调用脚本、传递参数。

实战演示：从需求到可玩地图

让我们走一遍完整流程。需求是：“生成一张沙漠主题的 1v1 地图”。

AI 的工作

AI 根据 SKILL.md 的指导，做出以下决策：

1. 参数确定：80×80 尺寸，DESERT 主题，2 位玩家。
2. 布局设计：对称布局，玩家1在左上 (15,15)，玩家2在右下 (65,65)。
3. 资源规划：每位玩家附近放置矿石和宝石，地图中央放置额外的争夺资源。

接着，AI 会生成局部 INI（文本段落）和描述覆盖物放置的 JSON 数据。

脚本的工作

python3 -m scripts.generate_map \
  --ini partial_map.ini \
  --width 80 --height 80 \
  --theater DESERT \
  --overlay-json overlays.json \
  --output Desert_Dominion.map

脚本接手后执行以下步骤：

1. 解析文本 INI，保留 AI 编写的 [Basic]、[Map]、[Waypoints] 等段落。
2. 生成 IsoMapPack5：6400个瓦片 × 11字节 → LZO1X压缩 → Base64编码。
3. 生成 OverlayPack 和 OverlayDataPack：2 × 262,144字节 → Format80压缩 → Base64编码。
4. 生成预览图：160×100像素的BGR888纯色图 → LZO1X压缩 → Base64编码。
5. 补全必要的空段落（如 Triggers、Events 等，以确保游戏兼容性）。
6. 按照红警2引擎预期的24个段落的顺序组装最终文件。

最终产物

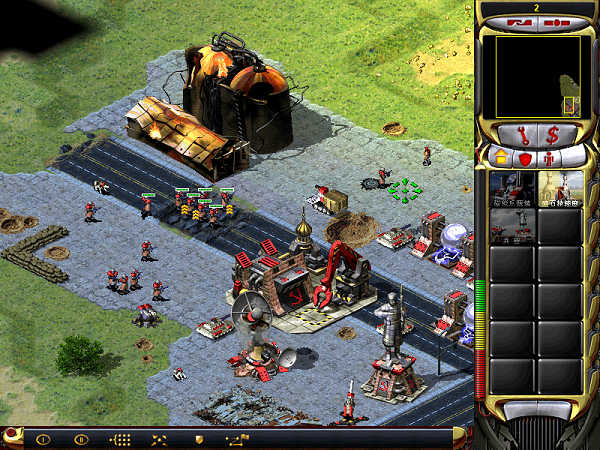

生成 Desert_Dominion.map 文件，大小约179KB，包含24个标准段落。将其复制到红警2的 Maps/ 目录下，启动遭遇战模式，就能在地图列表中找到 “Desert Dominion”。选择，开局，熟悉的“正在建造基地”语音响起。

资源生成细节：曼哈顿距离衰减

资源平衡是地图设计的灵魂。在脚本中，矿石的生成采用了曼哈顿距离衰减算法，使得矿场分布更自然：

def generate_ore_cluster(center_x, center_y, radius=3, density=8):
    ores = []
    for dy in range(-radius, radius + 1):
        for dx in range(-radius, radius + 1):
            dist = abs(dx) + abs(dy)    # 曼哈顿距离
            if dist <= radius:
                frame = max(0, min(11, density - dist))
                if frame > 0:
                    ores.append({
                        'x': center_x + dx,
                        'y': center_y + dy,
                        'type': 0x69,    # TIB01 (矿石)
                        'frame': frame,  # 越靠近中心密度越高
                    })
    return ores

矿场中心最富（frame = density），向外逐格递减。这样生成的矿场呈现出中间富、边缘贫的自然过渡，与游戏原版地图的风格保持一致。宝石（GEM01, 类型 0x1C）的生成逻辑类似，只是默认半径更小、基础密度更低，以体现其稀有性。

扩展可能性

目前生成的是平坦地形（所有瓦片 TileIndex=0, Level=0）。但IsoMapPack5的11字节结构体中，高度（Level）和地形类型（TileIndex）字段都是可用的。这意味着未来可以轻松扩展：

• 高度变化：利用 Level (1-14) 创建山丘与高地。
• 悬崖与斜坡：使用特定的 TileIndex（如100-120代表悬崖，200-250代表斜坡）。
• 水域与道路：TileIndex 5-8 代表水面，50-70 代表铺装路面。

地图可以从简单的“一马平川”进化为拥有地形起伏、河流分割、高地争夺的复杂战场。

更有价值的是 Agent Skill 这一范式本身。SKILL.md + scripts/ + references/ 的三件套结构，本质上是为AI注入了某个垂直领域的专业能力：

• SKILL.md：定义工作流程、触发条件、格式速查。
• scripts/：处理AI不擅长的精确计算（二进制编码、压缩算法）。
• references/：提供领域知识库（所有ID、编号映射）。

这套架构完全可以复用于其他领域，如Minecraft地图生成、城市规划模型、电路板布局等。核心思想始终是：让AI负责创意与决策，让脚本保障精确与执行。

结语

《红色警戒2》发行于2000年。二十多年后，我们通过逆向工程解析其地图格式，并利用AI技术来自动生成新地图。

Westwood 工程师当年设计的这套混合格式——INI文本夹杂二进制数据、分块压缩的Pack Section、262,144字节的固定覆盖物网格——充满了那个时代特有的工程美学：不追求极致的通用性，但在严格的约束条件下做到了高度的实用性。

逆向这些格式的过程，本身就是一次对经典游戏开发智慧的“考古”。你会发现，2000年的游戏工程师面临的挑战与今天的开发者并无本质不同：如何在有限的空间内编码足够的信息，如何在性能与灵活性之间权衡，如何设计一个能被社区和工具扩展的格式。他们选择了LZO而非zlib，选择了INI而非纯二进制容器，每个选择的背后都有其时代背景与工程考量。

而现在，通过结构化的知识注入，AI也能理解并运用这些古老的“规则”了。

建造完毕。

本文技术实现与项目思路，旨在探讨经典游戏文件格式分析与AI辅助生成的结合，欢迎在 云栈社区 进行更多技术交流。项目完整代码已基于 MIT 协议开源，仅需 Python 3.8+ 标准库即可运行，零外部依赖。
