嵌入式高效调试：基于RTT与MicroLink替代传统串口输出方案解析

在嵌入式开发领域，调试信息的输出就像程序员的“眼睛”。传统方法高度依赖串口打印（printf），但你是否常被其各种限制所困扰？

传统串口调试存在几个明显的痛点：

• 速度瓶颈：输出数据卡顿，占用CPU时间，且难以在中断等实时性要求高的场景中使用。
• 硬件资源占用：需要额外占用MCU宝贵的UART外设接口。
• 物理连接繁琐：离不开USB转串口工具和一堆杜邦线，接线、找端口费时费力。
• 异常即断联：一旦程序跑飞或崩溃，串口通信往往随之中断，导致关键的故障现场信息丢失。
• 通道冲突：MCU的串口数量有限，调试与功能应用常常“打架”。

那么，有没有一种方法能打破这些枷锁，让调试既高速又便捷呢？答案是将RTT（Real Time Transfer）技术与MicroLink调试器结合使用。

什么是RTT？

RTT，全称Real Time Transfer（实时传输），是Segger公司推出的一种调试技术。它的核心优势在于无需中断MCU的正常执行，就能实现MCU与调试主机（PC）之间的双向数据交换。

你可以把它想象成在MCU的RAM里开辟了一块“共享白板”（缓冲区）。MCU程序随时可以把调试信息写上去，PC端的调试工具则随时可以来读取；反过来，PC也能向这块白板写入指令，MCU再从中读取。整个过程基于内存的直接读写，速度极快（微秒级），对MCU运行的干扰极小。

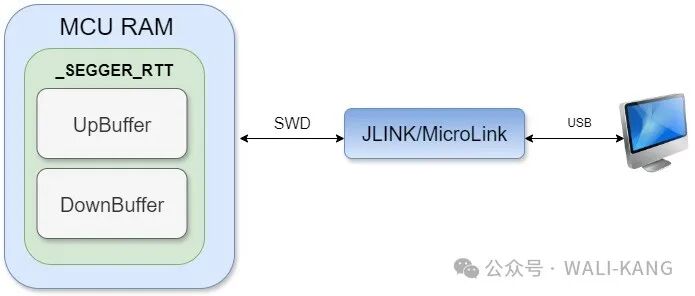

其基本工作原理围绕一个名为 _SEGGER_RTT 的控制块展开，该结构体位于MCU的RAM中。它管理着多个上行缓冲区（UpBuffer，用于MCU到PC的数据发送）和下行缓冲区（DownBuffer，用于PC到MCU的数据接收），记录了每个缓冲区的地址、大小及读写指针。

• MCU发送数据：调用 SEGGER_RTT_Write 或 SEGGER_RTT_printf 等API，将数据拷贝到指定的UpBuffer。
• PC接收数据：调试器（如J-Link或MicroLink）通过SWD接口访问MCU的RAM，读取UpBuffer中的内容。
• PC发送数据：调试工具将数据写入DownBuffer。
• MCU读取数据：MCU程序定期从DownBuffer中读取指令或数据。

如何使用RTT？

在工程中集成RTT非常简单，只需三步：

第一步：集成源码

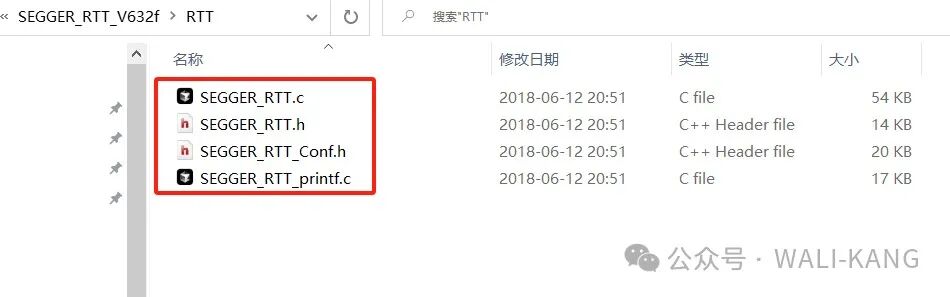

从Segger J-Link安装目录下的 Samples/RTT 文件夹中，将必要的源码文件复制到你的工程中。通常需要以下文件：

• SEGGER_RTT.c
• SEGGER_RTT.h
• SEGGER_RTT_Conf.h
• SEGGER_RTT_printf.c （如果需要printf格式化功能）

将这些文件加入编译，并包含头文件路径。

第二步：在代码中调用RTT API
替换或补充你原有的printf语句。

#include "SEGGER_RTT.h"

int main(void)
{
    SEGGER_RTT_Init();
    SEGGER_RTT_printf(0, "System Booted. Hello RTT!\n");

    while(1){
        // 你的应用代码
        SEGGER_RTT_printf(0, "Tick: %d\n", some_counter);
    }
}

第三步：连接调试工具查看输出
传统方式是使用Segger提供的专用软件，如J-Link RTT Viewer或RTT Logger。但这带来了新的限制：软件功能单一、界面简陋，且无法与你熟悉的第三方串口助手（如SSCOM、SecureCRT、MobaXterm等）集成，不利于自动化测试脚本的编写。

MicroLink：释放RTT的全部潜力

这正是 MicroLink 的价值所在。它是一款创新的调试工具，能够将RTT通道映射为标准USB CDC虚拟串口。这意味着，RTT高速数据传输的优势得以保留，而数据呈现的终端却变得无比自由——任何能打开串口的软件都能成为你的RTT调试终端。

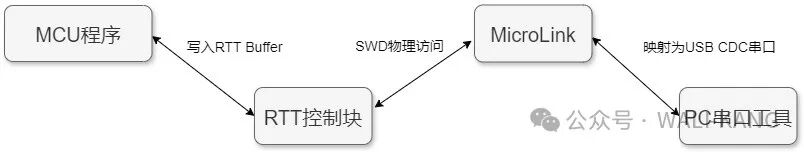

工作流程如下：

1. MCU端：代码无需任何改变，依然使用RTT库发送日志。
2. MicroLink端：通过USB连接到PC，在设备管理器中会出现一个虚拟串口（如COMxx）。MicroLink内部固件会通过SWD接口自动扫描并访问MCU内存中的 _SEGGER_RTT 控制块。
3. PC端：打开你最喜欢的串口助手（如Putty、Xshell、甚至Python的pyserial），连接MicroLink生成的虚拟串口，即可实时收发RTT数据。这让 调试 流程变得异常灵活。

带来的直接好处：

• 工具自由：不再被绑定在特定软件上。
• 无速率限制：通信速率取决于SWD和内存访问速度，远高于传统串口波特率。
• 免物理接线：无需额外的串口硬件和连接线。
• 即插即用：享受RTT的高性能，却使用串口助手的熟悉操作。

RTT vs. 传统串口性能对比

特性	传统串口	RTT (配合MicroLink)
通信速率	低 (受波特率限制，通常几十到几百Kbps)	高 (基于内存访问，可达MB/s级别)
CPU占用	较高 (中断服务程序开销)	极低 (本质是内存拷贝，几乎无打扰)
崩溃后可用性	❌ 通常随程序崩溃而中断	✅ 只要RAM未损坏，仍可能读取最后信息
多通道支持	❌ 一个物理串口对应一个通道	✅ 支持多个独立的Up/Down Buffer通道
使用灵活性	有限，需硬件支持	极高，可轻松集成到各种日志系统或命令行界面

快速上手MicroLink的RTT功能

第一步：连接与识别端口

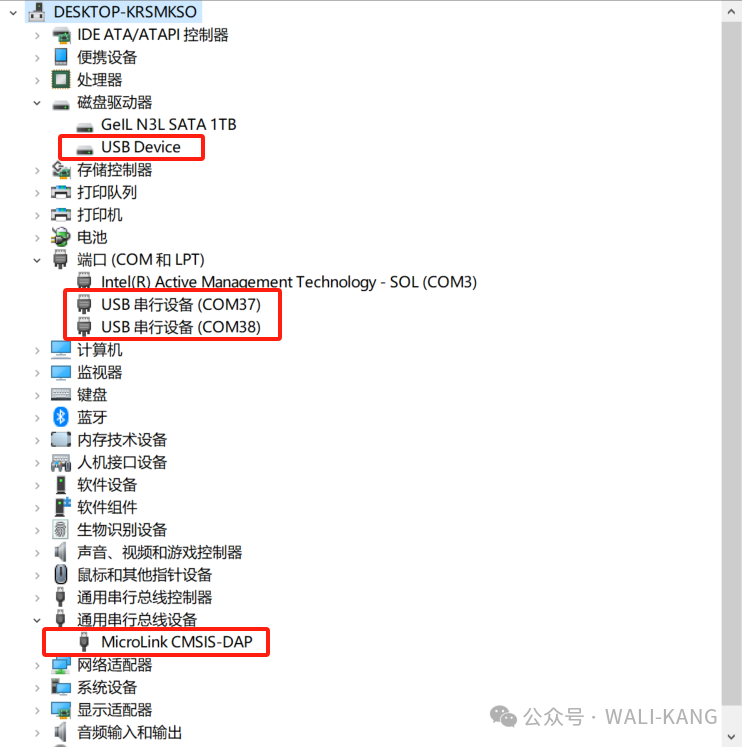

用USB线将MicroLink连接至电脑。在设备管理器的“端口(COM和LPT)”下，你会看到两个新增的串行设备：

• 一个真实的USB转串口：用于传统的UART通信，发送数据时MicroLink的LED会闪烁。
• 一个USB CDC虚拟串口：专用于RTT通信，打开此串口发送回车，通常会收到>>>提示符，且数据传输时LED不会闪烁，以此可作区分。

第二步：通过串口助手启动RTT

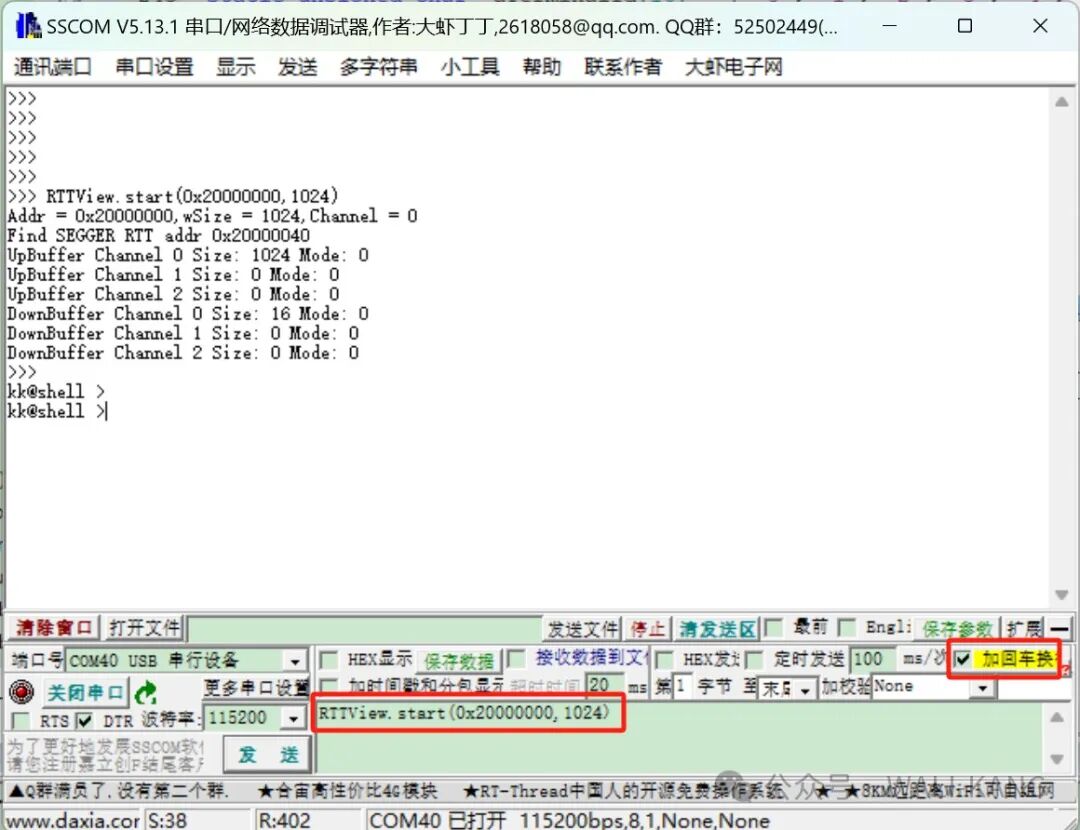

1. 打开串口助手（以SSCOM为例），连接MicroLink的虚拟串口（例如COM40）。
2. 在发送区输入以下命令并发送（确保勾选“加回车换行”）：

   RTTView.start(0x20000000, 1024, 0)

   • 0x20000000：指定开始搜索 _SEGGER_RTT 控制块的内存起始地址。
   • 1024：搜索范围的大小（字节）。
   • 0：指定使用的RTT通道号。
3. 如果命令成功，助手会显示找到的RTT控制块信息及各缓冲区配置。之后，MCU通过SEGGER_RTT_printf输出的内容就会实时显示在接收区。

如何确定搜索地址(0x20000000)？

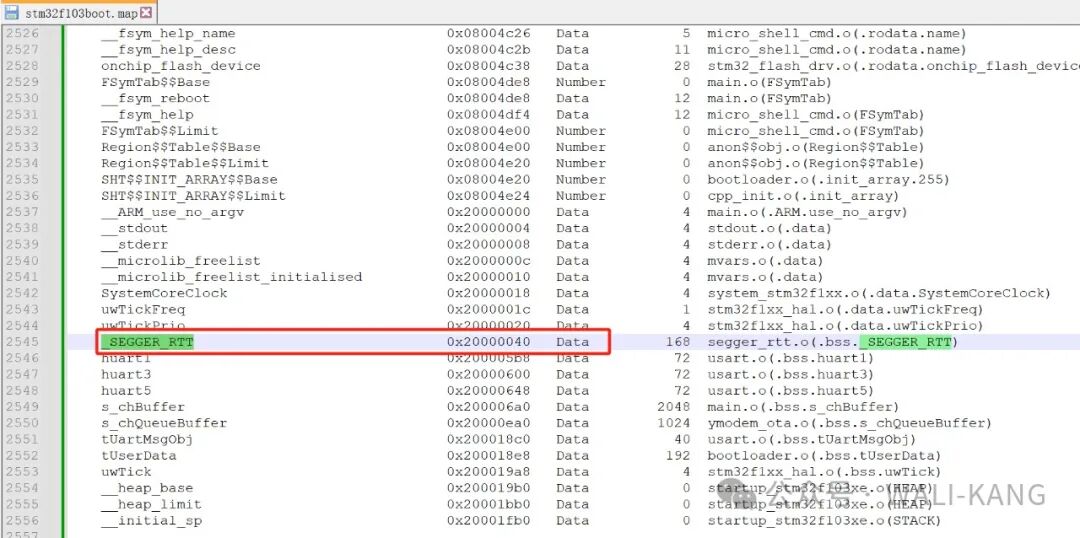

这个地址是MCU RAM的起始地址，MicroLink会从此处开始扫描。更精确的做法是查看IDE（如Keil MDK）生成的链接映射文件(.map)。在map文件中搜索“SEGGER_RTT”，即可找到其确切的RAM地址。

例如，在map文件中发现如下行：

SEGGER_RTT 0x20000040 Data 168 segger_rtt.o(.bss.SEGGER_RTT)

这表明 _SEGGER_RTT 控制块位于 0x20000040。那么你可以使用更精确的命令：RTTView.start(0x20000040, 1024, 0)，以加快查找速度。

总结

RTT + MicroLink 的组合，为嵌入式调试带来了一次解放。

它继承了RTT技术高速、低侵入性的核心优点，又通过MicroLink的虚拟串口功能，打破了专用调试软件的壁垒，实现了工具链的自由选择。你不再需要忍受慢速的波特率、繁琐的接线，也不再担心程序崩溃后丢失调试线索。对于追求高效、敏捷开发的嵌入式工程师，尤其是基于 C语言 和 STM32 等平台的开发者而言，这无疑是一个提升调试体验和生产力的优秀方案。如果你想了解更多底层原理或交流其他开发技巧，欢迎到 云栈社区 与大家一同探讨。

---
