MDK中通过EventRecorder实现printf输出至调试窗口教程

说在前面的话

你听说过 J-Link 的 RTT 吗？官方是这样宣传的：

简单来说，只要拥有一个 J-Link，你就能享受以下便利：

• 无需占用 USART 或者 USB 转串口工具，将 printf 重定向到由 J-Link 提供的虚拟串口上。
• 支持任何 J-Link 声称支持的芯片。
• 高速通信，不影响芯片的实时响应。

它的缺点也很明显：

• 你必须拥有一个 J-Link。如果你使用的是 CMSIS-DAP 或者 ST-Link 之类的第三方调试工具，就无法享受这一福利。
• 你必须在工程中手动插入一段代码。

曾几何时，J-Link 的这一“特权”让多少非 J-Link 用户羡慕不已。看看手中的 ST-Link、ULINKpro 和各类廉价的板载 CMSIS-DAP 调试器，真是“隔壁邻居的小孩都馋哭了”。

如果我告诉你，其实 MDK 中内置了一种非常简单的方式，可以实现类似的功能，并且具有以下特点，你会不会心动？

• 支持所有的调试仿真器，哪怕是自己手搓的 CMSIS-DAP 也行。
• MDK 原生功能，连 CMSIS-Pack 都不用额外安装。
• 点几下鼠标就可以通过 RTE（Run-Time Environment） 完成部署。
• 除了简单的初始化函数外，无需手动插入代码。
• 可以将你的 printf 输出直接打印在 MDK 的 Debug (printf) View 窗口中。

部署从未如此简单

步骤一：RTE 配置

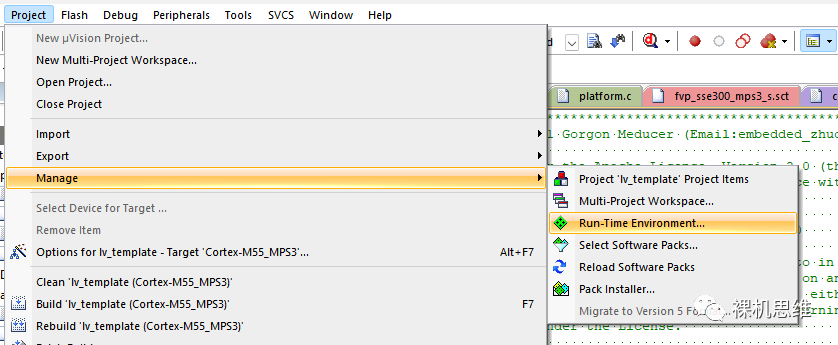

依次通过菜单 Project -> Manage -> Run-Time Environment 打开 RTE 配置窗口：

找到并展开 CMSIS-Compiler 选项卡，勾选 CORE：

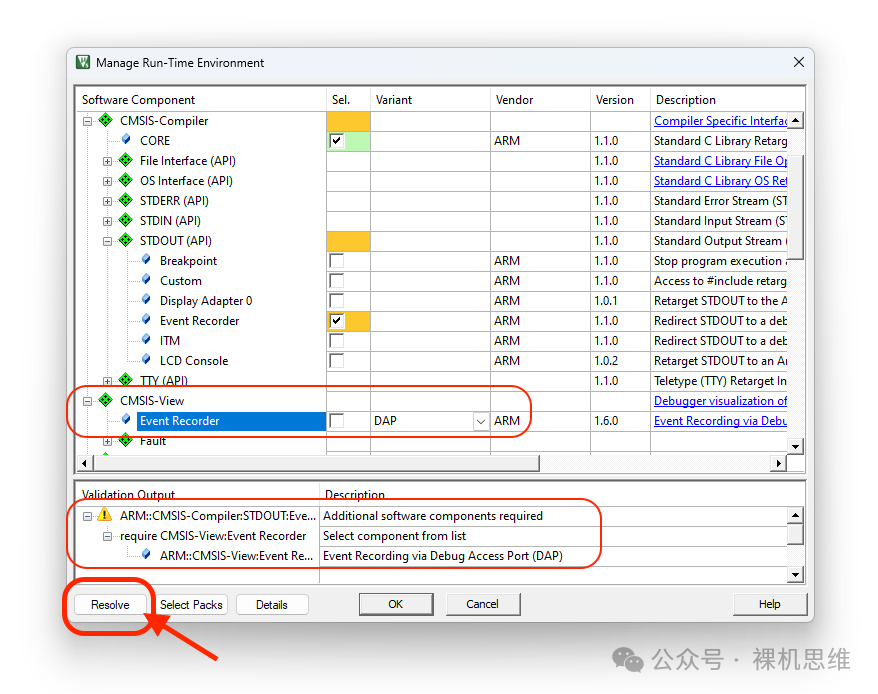

展开 STDOUT(API) 下的 I/O，勾选 Event Recorder。如果此前没有勾选过 CMSIS-View 下的 EventRecorder，RTE 会出现黄色的警告：

此时，只需单击窗口左下角的 Resolve 按钮，MDK 会自动解决依赖问题。

单击确定后，我们会在工程管理器中看到以下内容：

至此，所需的工具都已经成功地加入到工程中了。

这里的 EventRecorderConf.h 是一个可编辑的配置文件，实践中，我们基本不用修改它——使用默认配置即可。如果你还部署了 perf_counter，则可以在上述头文件的尾部添加如下代码：

#ifdef __PERF_COUNTER__
#   undef EVENT_TIMESTAMP_SOURCE
#   undef EVENT_TIMESTAMP_FREQ

#   define EVENT_TIMESTAMP_SOURCE       3
#   define EVENT_TIMESTAMP_FREQ         0

#endif

---

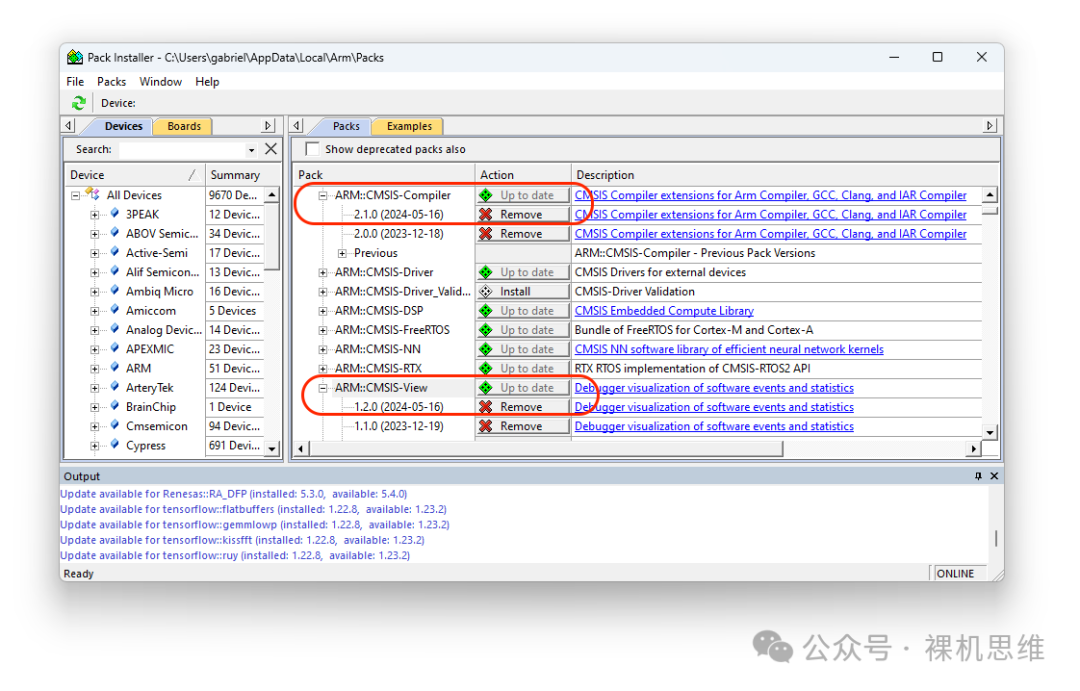

如果你在 RTE 中找不到 CMSIS-Compiler 和 CMSIS-View，说明你的 MDK 版本较低。如果不想升级 MDK，则可以在 Pack Installer 中手动安装：

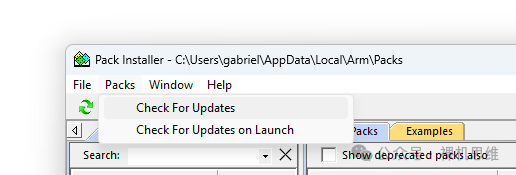

如果你的列表中看不到上述组件，可以通过顶部菜单的 Packs -> Check For Updates 来刷新列表：

如果 Pack Installer 无法正确访问网络，你也可以通过下面的链接从官方直接下载对应的 cmsis-pack：

• https://www.keil.arm.com/packs/cmsis-compiler-arm/
• https://www.keil.arm.com/packs/cmsis-view-arm/

---

步骤二：服务初始化

在包含 main() 函数的 C 代码文件中，按照如下格式添加对头文件的包含：

#include <RTE_Components.h>

#undef __USE_EVENT_RECORDER__
#if defined(RTE_Compiler_EventRecorder) || defined(RTE_CMSIS_View_EventRecorder)
#   define __USE_EVENT_RECORDER__  1
#endif

#if __USE_EVENT_RECORDER__
#   include <EventRecorder.h>
#   include "EventRecorderConf.h"
#endif

在 main() 函数中添加对 EventRecorder 服务的初始化：

void main(void)
{
    ...
#if __USE_EVENT_RECORDER__
    EventRecorderInitialize(0, 1);
#endif
    ...
}

如果你从未使用过 EventRecorder 也不必担心，这段代码的主要作用是为 printf 专门开启一个数据通道。

理论上，到这里我们就完成了部署。可以在进入调试模式后，通过 MDK 的 Debug (printf) View 窗口来观察 printf 的输出结果。例如，我们在 main() 函数中打印一个 “Hello World\r\n”：

#include <stdio.h>

#include <RTE_Components.h>

#undef __USE_EVENT_RECORDER__
#if defined(RTE_Compiler_EventRecorder) || defined(RTE_CMSIS_View_EventRecorder)
#   define __USE_EVENT_RECORDER__  1
#endif

#if __USE_EVENT_RECORDER__
#   include <EventRecorder.h>
#   include "EventRecorderConf.h"
#endif

void main(void)
{
    ...
#if __USE_EVENT_RECORDER__
    EventRecorderInitialize(0, 1);
#endif
    ...

    printf("Hello World\r\n");
    ...
}

编译并进入调试模式后，通过菜单 View -> Serial Windows -> Debug (printf) View 打开窗口：

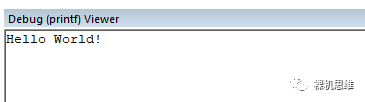

运行程序，即可在 Debug (printf) View 窗口中看到输出结果：

常见问题

如果你的工程从未提供过对 .bss.noinit 数据段的处理，那么可能会发现通过上述方法实现的 printf 输出不太稳定——时有时无，处于一种“薛定谔”的状态。

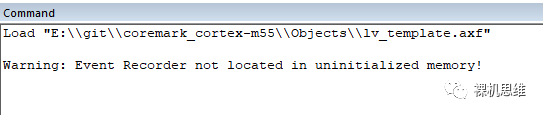

这是因为 EventRecorder 有一段数据被放置在了 .bss.noinit section 中，目的是在芯片复位后不会破坏其中原有的内容。如果你的工程没有专门处理 .bss.noinit，就会在进入调试模式后，从 Command 窗口中看到类似如下的警告：

即：

Warning: Event Recorder not located in uninitialized memory!

如果遇到这种情况应该怎么办呢？

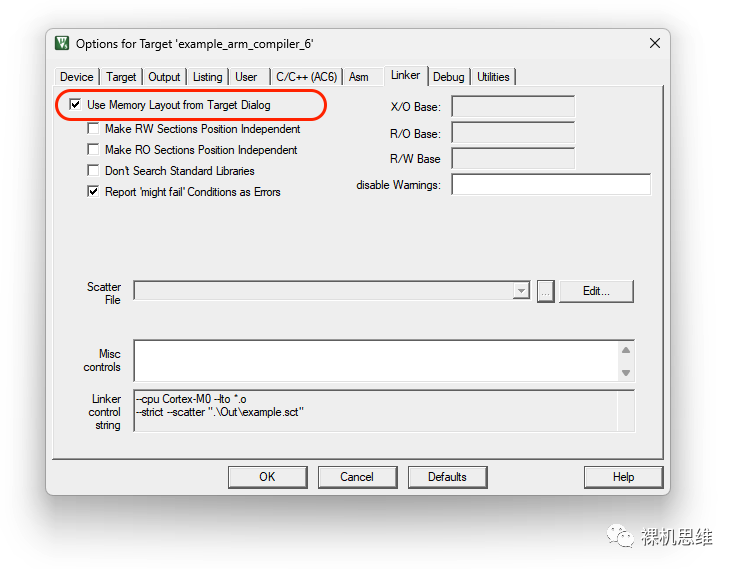

打开工程配置窗口 Options for Target，切换到 Linker 选项卡：

首先，确保勾选了图中的 Use Memory Layout from Target Dialog 选项。然后，取消对它的勾选：

此时，MDK 会基于当前的 Memory Layout，在 Out 目录下生成一个与工程同名的链接脚本（例如工程叫 example，则生成 example.sct）。

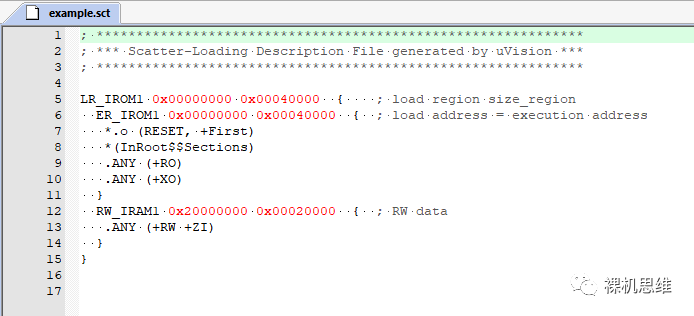

单击 Edit 按钮，可以查看脚本内容：

注意：该文件是系统自动生成的。如果我们不移动它的位置，那么只要之后再次勾选 Use Memory Layout from Target Dialog，其内容就会被覆盖，我们在后续步骤中所做的修改将丢失。

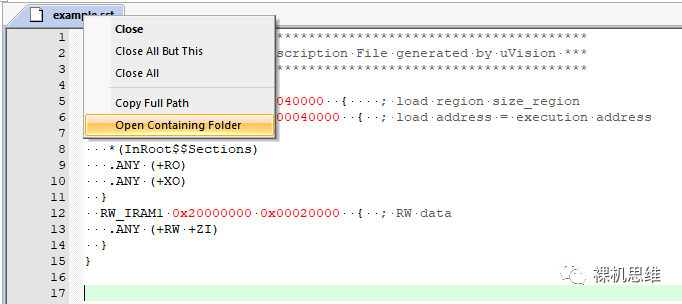

为了避免这个问题，应该将它从 Out 目录移动到工程根目录下。具体步骤为：在编辑器中右键单击脚本文件名：

选择 Open Containing Folder 打开文件所在目录：

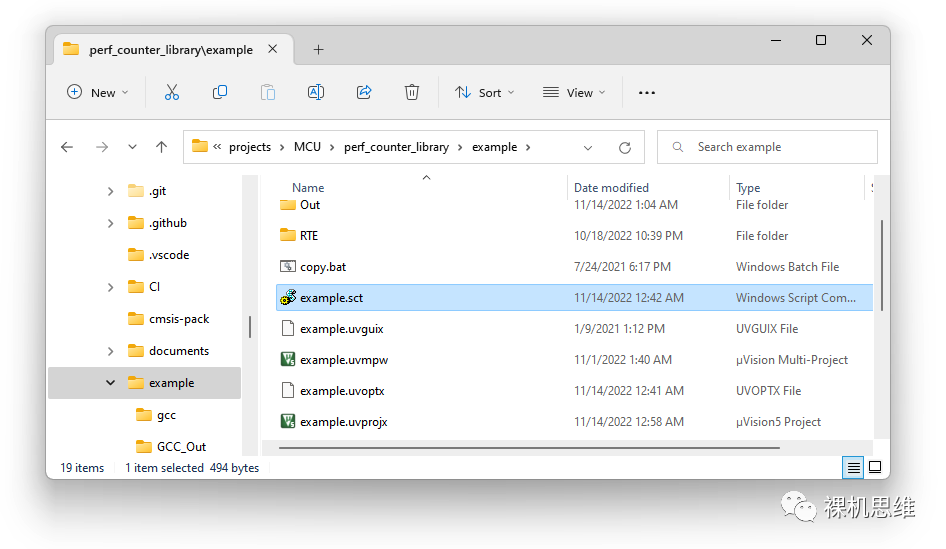

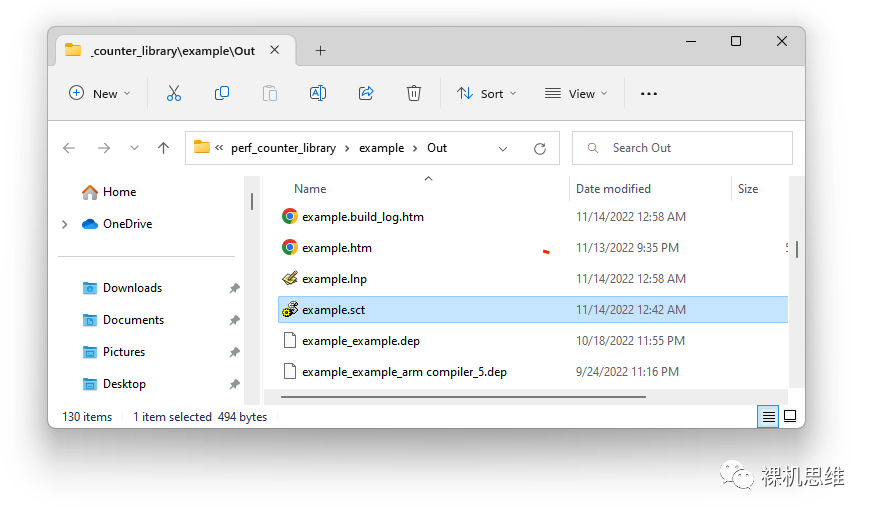

找到 Scatter Script 脚本文件后，将其拷贝到上一级目录（即工程根目录）：

重新打开工程配置窗口：

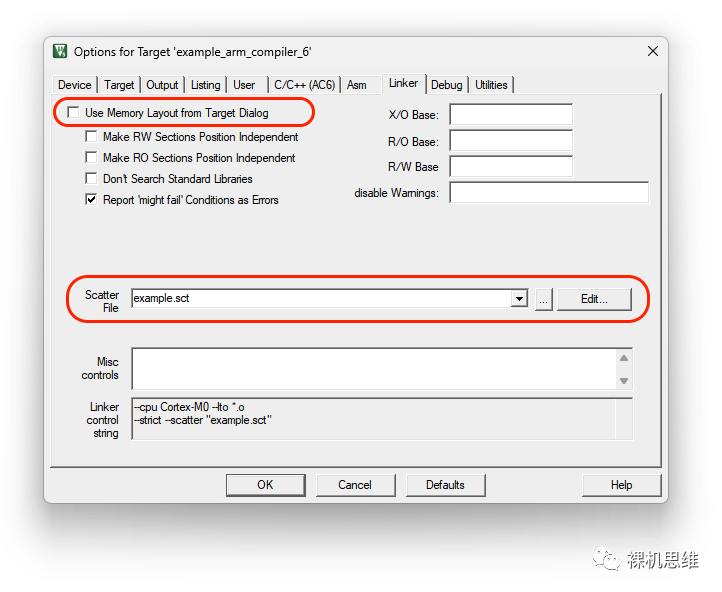

确保没有选中 Use Memory Layout from Target Dialog 选项，并在 Scatter File 文本框中直接填写我们刚刚拷贝出来的脚本文件名（由于直接放在工程目录下，这里用相对路径 ./example.sct 或 example.sct 即可）。单击 OK 保存配置。

打开 example.sct 文件，在 RW_IRAM1 定义的后面追加如下代码：

    ZI_RAM_UNINIT +0 UNINIT {
        .ANY (.bss.noinit)
    }

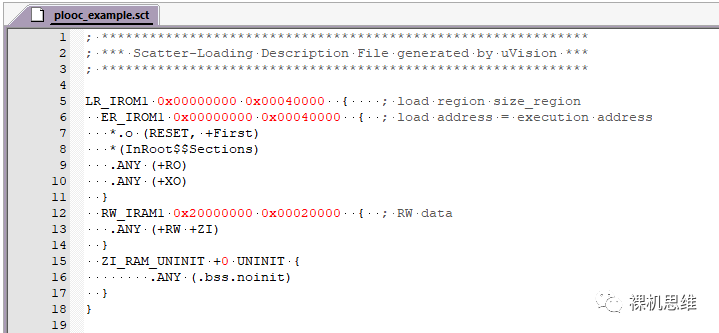

效果类似这样：

保存后重新编译，再次进入 Debug 模式，问题就应该解决了。

---

这段步骤的核心思想是：在 scatter script 中，紧跟着为 RW 和 ZI 数据定义的 execution region 之后，为 .bss.noinit 专门提供一个属性为 UNINIT 的 execution region。

如果你的工程原本就使用了自定义的 scatter script，也可以参照此方法修改。如果你的项目比较复杂，建议咨询 scatter script 的编写者。

---

说在后面的话

总的来说，MDK 通过 EventRecorder 为我们提供了一个通用且便捷的方式来重定向 printf。无论你使用什么调试仿真器，甚至是 ARM 的 FVP（Fixed Virtual Platform），都可以享受这一便利。

对于需要分发自己工程作为模板的开发者来说，使用该方法后将不再限制用户必须使用 J-Link 等特定工具，能提供“开袋即食”的调试体验。

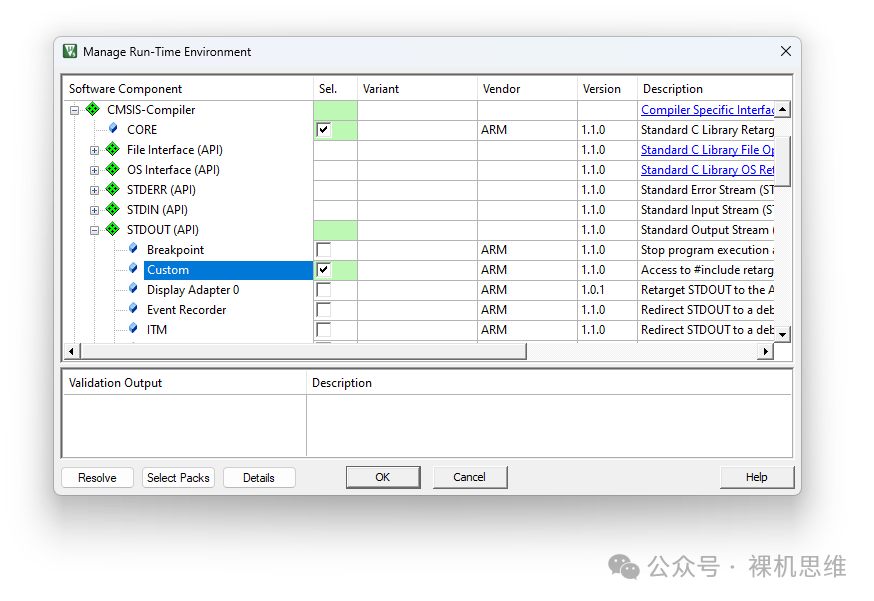

最后强调一下，EventRecorder 仅在调试阶段有意义。如果我们需要在产品正常工作模式下使用 printf，还是需要在 CMSIS-Compiler -> STDOUT(API) 中勾选 Custom：

然后实现 stdout_putchar() 函数，用它来发送字符到具体的外设，例如 USART：

int stdout_putchar(int ch)
{
    if ('\n' == ch) {
        int temp = '\r';
        while(Driver_USART0.Send(&temp, 1) != ARM_DRIVER_OK);
    }

    if (Driver_USART0.Send(&ch, 1) == ARM_DRIVER_OK) {
        return ch;
    }

    return -1;
}

---
