平时在办公室,给台式机插上这个小巧的无线网卡,就能快速搭建一个WiFi热点,让手机等设备共享网络,用起来非常方便。这个360随身WiFi 3陪伴了我四五年,最近突然罢工了,索性就拆开看看,这个“老伙计”内部究竟是怎样一番精密天地。

外观就是这样,只有手指头大小,非常迷你。

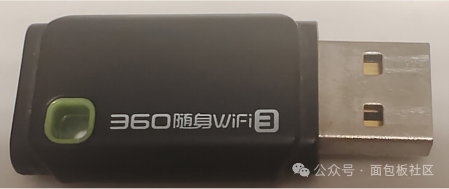

360随身WiFi 3外观图

结构很简单,左边是塑料外壳,右边是USB接口。塑料外壳用点巧劲就能轻松撬开。

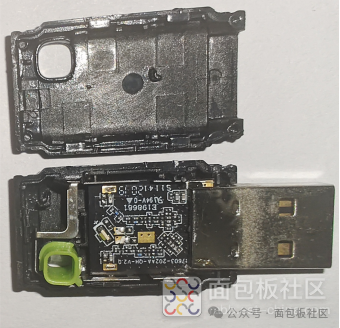

拆解后的塑料外壳与内部PCB

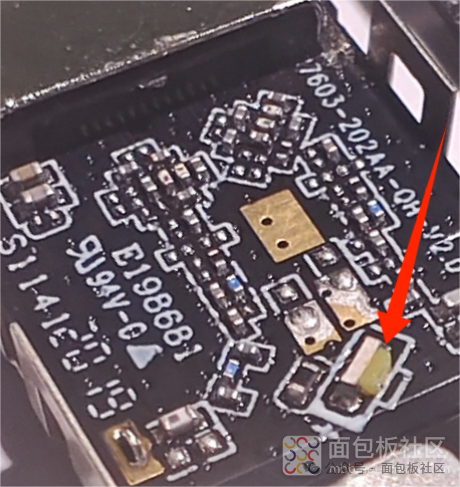

打开后,内部的元器件就一览无余了。最引人注目的是那些密密麻麻的贴片电阻和电容,它们的尺寸基本都是0201级别,非常微小。红色箭头所指的位置是LED指示灯。

PCB板元器件特写,显示0201贴片与LED

完全取下塑料外壳后,PCB板的正反面如下。可以看到整个板子的布局非常紧凑。

PCB板正面

PCB板反面

设备的框架和天线是由金属片弯折而成,它将PCB板包裹在中间,一方面作为天线,另一方面也起到了保护和加固电路板的作用。

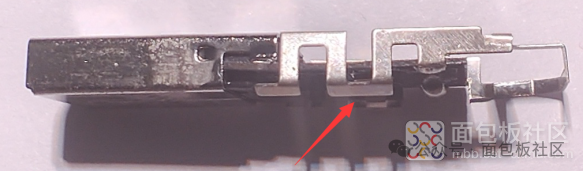

金属框架天线结构

USB接口部分同样由金属外壳包裹。找到合适的缝隙,可以把这个金属外盖也拆下来。

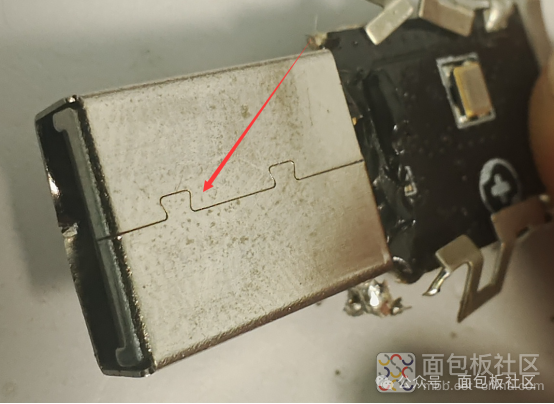

USB接口金属外壳特写

拆掉USB口的金属壳后,一块完整的PCB板就呈现在眼前了。

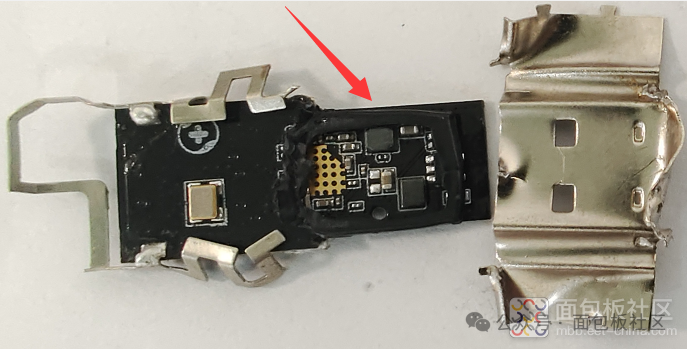

完全裸露的PCB板

注意看红色箭头指向的地方。在USB金属外壳下方的PCB板区域,两面都有一层塑料框架,它的作用是保护内部精密元件并确保绝缘。

接下来我们仔细看看PCB的正面。

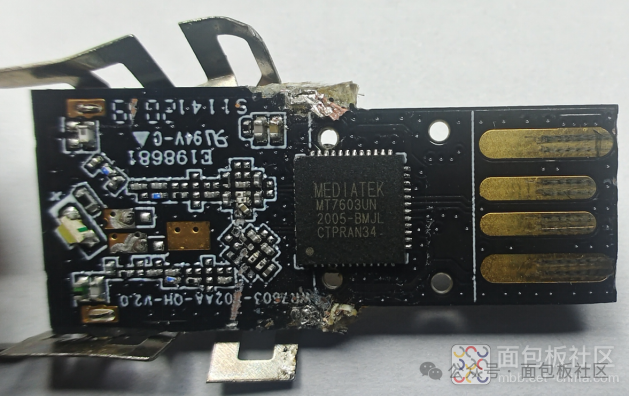

PCB正面主控芯片特写

核心是这颗主控芯片:联发科(Mediatek)MT7603UN。它是一颗2.4GHz双通道无线芯片,采用QFN-48封装,支持最高300 Mbps的物理层速率,完全符合IEEE 802.11n及IEEE 802.11 b/g标准,为这种小型网络设备提供了稳定且功能丰富的连接能力。

再来看看PCB的背面。

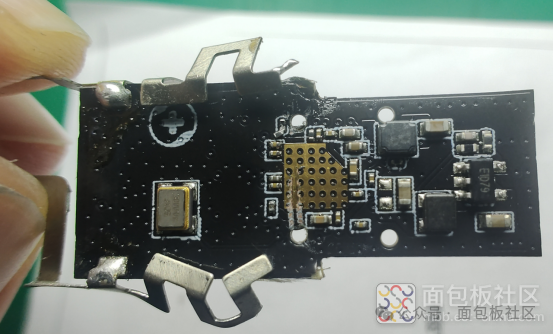

PCB背面元件布局

最右边那个小方块是晶振。中间那片黄色的露铜区域,其实是对应正面主控芯片位置的过孔。通过这种过孔敷铜的设计,可以有效地将芯片产生的热量传导到背面,从而提升整体的散热性能。

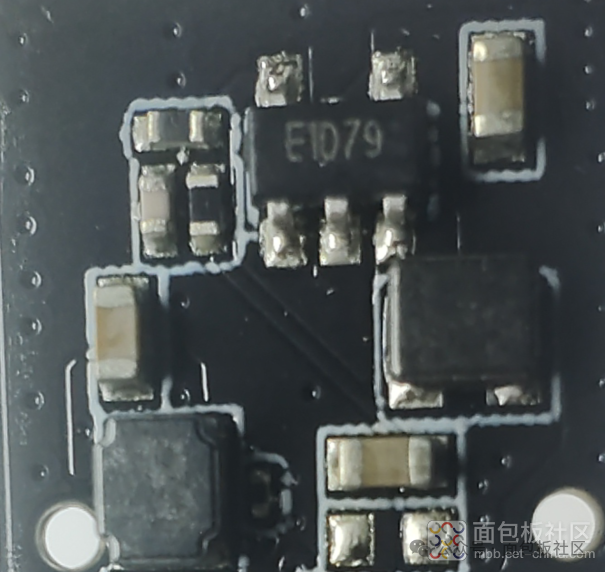

电源管理电路特写

这张图里,SOP-6封装、丝印为“E1D79”的芯片,目前查不到具体型号。根据其电路位置判断,它很可能是一颗电源管理IC。它与下方两个黑色的贴片电感共同组成了电源管理电路,负责为耗电大户——主控芯片MT7603UN提供稳定、洁净的电力。

这次拆解让我们看到,即便在指尖大小的空间里,也能通过高密度的0201贴片元件和精巧的结构设计,实现完整的无线网络功能。对这类硬件内部世界感兴趣的朋友,欢迎来云栈社区交流更多技术拆解与硬件知识。
