周末回老家休息，天气很好，我在院子里坐着小马扎，正享受这悠闲的时光。村里一位邻居过来串门，随口问我在市里做什么工作。我回答说搞电子的。
他听了有点困惑，追问我搞电子具体是做什么的。为了让他容易理解，我换了个说法：“就是做电子维修。”他恍然大悟：“哦！就是家电维修嘛。”我顺口应道：“是的。”

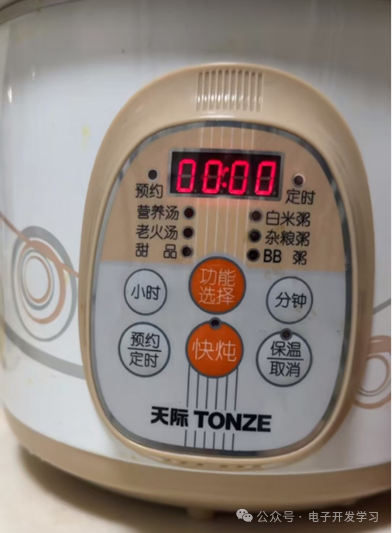

没想到这一应，事儿就来了。他说家里过年时坏了一个电饭煲，问我能不能修。我虽然有点无奈，但也不好直接拒绝，就让他拿过来看看。他赶紧回家抱来一个电饭煲，我看了一下，是一款天际牌的电炖煲。

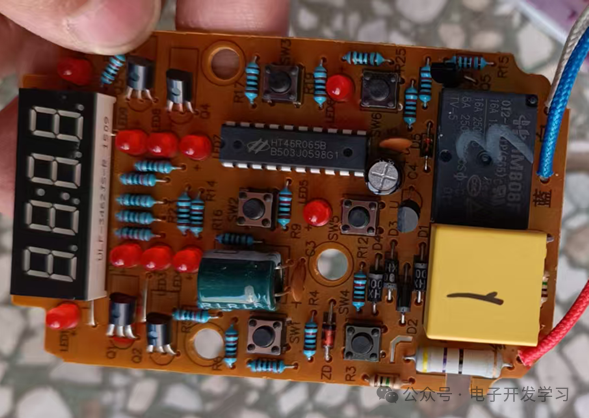

通电后选择功能，锅体完全不加热。我拿起螺丝刀拆开外壳，里面的控制板是这样的：
这块板子的核心是一颗合泰（Holtek）的 HT46R065B 单片机。这是一款增强型8位MCU，集成了12位ADC、2个8位定时器/计数器，内部有4/8/12MHz的RC振荡器。对于家电控制来说，性能绰绰有余。

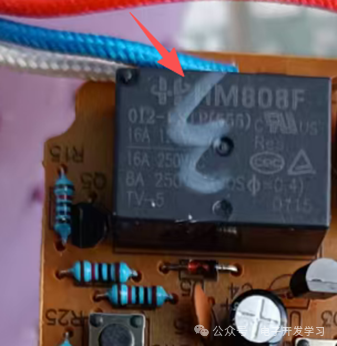

板子上有6个轻触按键，用于功能选择；几个LED作为状态指示；一个四位数码管用来显示时间；还有一个继电器，型号是 HM808F，它的任务就是控制220V交流电通断，给锅底的加热丝供电。
我一边观察一边分析，邻居打断了我说：“你给我讲这些干啥，我又听不懂！”想想也是，他的目的只是修好锅，而不是学习电子电路原理。
于是我开始动手排查。插上电源，按下功能键，可以清晰地听到继电器“咔哒”一声吸合，但不到1秒钟，它又“咔哒”一声断开了。这个现象说明单片机程序运行正常，继电器的驱动电路和线圈本身也没问题。

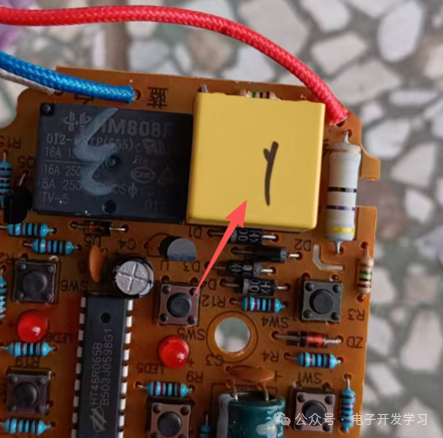

那么问题很可能出在电源部分。我的目光落在了交流电源输入端那个黄色的方块电容上——这是一颗安规电容。我把它从电路板上取了下来。
电容上印着参数：0.68μF K 275V~ X2。
- 0.68μF：标称容量。
- K：容量精度为±10%。
- 275V~：额定交流工作电压为275V。
- X2：安规等级，适用于跨接在L-N线之间，能承受较高的脉冲电压。
我用电容表测量它的实际容量：
结果显示只有 0.252μF，相比标称值0.68μF，容量衰减了超过63%！这可谓是“年老色衰”，基本失效了。
故障原因也就清晰了：在这类小家电的电源电路中，安规电容不仅用于滤波，还能在一定程度上稳定电源。当其容量大幅衰减后，系统电源的稳定性会下降。当继电器吸合，大电流的加热丝开始工作时，线路上的电压波动会加剧，可能导致单片机供电不稳而复位，或者造成检测误判，从而触发保护，让继电器断开。这就形成了“吸合-断开”的循环。

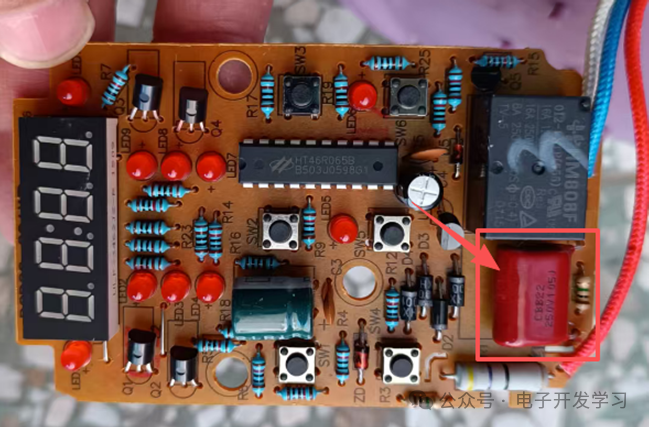

问题找到了，但新的麻烦来了：在老家，手头根本没有备用的安规电容。我翻找了一阵，从一个废旧电器里拆下来一颗 CBB电容，容量是1.0μF。虽然类型不同，但容量接近，我决定先临时换上试试。
更换后，再次通电测试，电饭煲功能完全恢复正常，加热、定时、显示都一切如常。
但是，这里有一个非常重要的安全问题我必须强调：CBB电容不是安规电容！
我立刻向邻居说明了情况：这颗临时换上的CBB电容没有X2安规认证。在长期承受市电波动和可能出现的浪涌冲击时，其失效模式（如短路起火的风险）与安规电容不同，存在安全隐患。我告诉他，这只能是应急之计，煮饭要紧先凑合用着，等我回城后从网上购买正规的安规电容，再回来给他换上。
邻居见锅修好了，非常高兴，说要给我维修费。我摆摆手说不用。他也没再坚持，临走时悄悄塞给我一包烟...
我正一字一句地把上面的维修经历讲完，老婆一个大嘴巴子就过来了：“这就是你备孕期间偷偷抽烟的理由？”
看来，无论是修电器还是过日子，都不能只看临时效果，安全和规则永远是第一位的。这次经历也让我想起云栈社区里经常讨论的，技术实践与安全规范如何平衡的问题，值得每一个动手派深思。
