两颗MLCC把100ms方波下降沿拖没了：供电检测电路踩坑复盘

最近做项目，又踩到一个挺典型的坑。

功能本身不复杂：输入信号是一个方波，周期大约 100ms，也就是 10Hz 左右。单片机需要根据这个信号判断当前是否还有供电。按理说这个频率不高，检测起来应该很轻松。

但一上板调试，问题就出来了：上升沿能稳定识别，下降沿却一直检测不到。

一开始我也把怀疑点放在软件上：

• 是不是采样周期设置得不合适？
• 是不是阈值判断写得太死？
• 是不是状态机没处理好？

排查一圈才发现，真正的问题跟代码没关系，而是硬件上那两颗看着很普通的 MLCC。

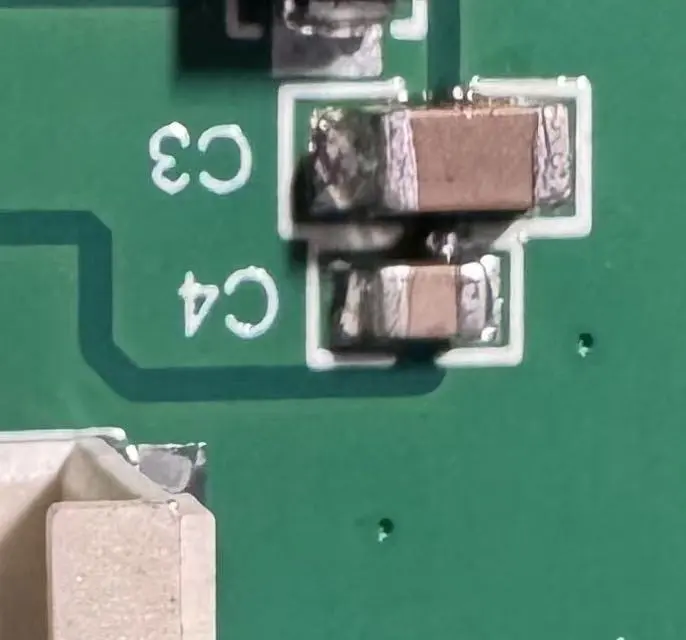

这个供电信号并不是直接进单片机的，硬件上先经过两个分压电阻，把电压降到 MCU 可采集的范围，程序再根据采样值判断高电平还是低电平。问题就出在分压采样这条支路上，又并联了两颗 MLCC。

MLCC 大家都不陌生，多层陶瓷电容。平时在电源线上加它，主要是滤波、去耦、抗干扰。但这里有个前提：这根线到底只是电源，还是同时也是“信号判断”的来源？如果只是普通供电，加电容问题不大；可一旦要在这个信号上识别上升沿、下降沿，电容就不再单纯是滤波，而是会直接改变波形。

两个分压电阻本身会形成等效电阻，MLCC 并到采样节点后，就组成了一个很典型的 RC电路。高电平来时，电容充电；低电平来时，电容不会瞬间放光，而是通过电阻路径慢慢放电。于是原本干脆的下降沿，被拖成了一个斜坡。站在单片机程序的角度看，采到的已经不是干净方波，而是一段缓慢变化的电压。

上升阶段，电压能较快跨过判断阈值，所以程序能识别到上升沿；但下降阶段，电容仍在放电，采样电压掉得很慢，可能在相当一段时间内都没低到程序定义的低电平阈值。最终现象就是：上升沿有，下降沿没有，或者下降沿检测延迟很大。

这个坑有意思的地方在于，信号周期只有 100ms，并不算快。很多人会下意识觉得，这么慢的信号，加颗小电容应该没事吧？但这件事不能只看信号频率，还要看 RC 时间常数。如果分压电阻阻值偏大，采样点阻抗较高，再配上不小容量的电容，下降沿被拖慢就很正常。尤其软件里还叠加了判断阈值、防抖时间、连续采样确认等逻辑，波形稍微被拉圆一点，最后就可能变成一个很难解释的问题。

所以这类供电检测电路，我觉得有几点必须注意：

1. 不要只在信号源端看波形，一定要看单片机采样点的波形，也就是分压之后、进 MCU 之前的那个节点。
2. 不要只看“有没有电压变化”，要看它什么时候跨过高低电平阈值，尤其是下降沿有没有按预期掉下来。
3. 分压电阻不能只按电压比例算，还要考虑采样节点阻抗，以及后面并的电容会不会形成明显的低通滤波。
4. 如果确实需要滤波，电容值要结合响应时间来算，不能凭感觉随手加。供电检测通常需要抗干扰，但也不能把真正的信号变化滤掉。

这次踩坑后最大的感受是：硬件上的“小优化”，有时候会变成软件里的“大疑难”。两个分压电阻，本来只是为了安全采集电压；两颗 MLCC，本来只是想让信号更稳一点。但组合在一起，就把一个周期 100ms 的方波下降沿拖变形了，最后单片机程序检测不到正确的下降沿。
