Vue3+TypeScript实战：基于组件化与自动布局算法构建可视化杜邦分析编辑器

之前在技术实践中分享过许多可视化与AI结合的搭建方案，今天和大家继续探讨一款结合 AI Coding 能力开发的、面向财务分析领域的可视化流程编辑器——杜邦分析流程图编辑器。

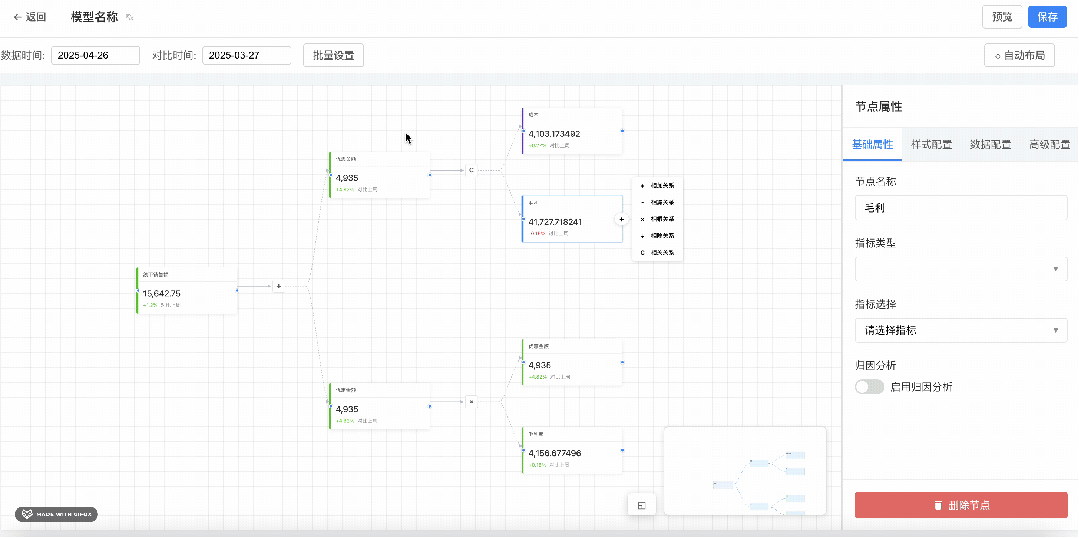

这是一款基于 Vue 3 的可视化流程图编辑器，专为创建和管理财务指标节点关系图而设计。它支持节点参数配置、节点连接计算关系、自动布局等功能，旨在将复杂的财务指标拆解过程变得直观和可交互。

把杜邦分析变成“搭积木”

传统杜邦分析通常采用线性思维，在一张庞大的表格中层层嵌套公式。但财务指标本身具有天然的树状结构：

ROE (树干)
├── 销售净利率 (树枝)
│   ├── 净利润 (叶子)
│   └── 营业收入 (叶子)
├── 资产周转率 (树枝)
│   ├── 营业收入 (叶子)
│   └── 总资产 (叶子)
└── 权益乘数 (树枝)
    ├── 总资产 (叶子)
    └── 净资产 (叶子)

这不正是我们前端开发中熟悉的组件树结构吗？基于此洞察，我们的解决方案对比如下：

传统方式	新工具方案
Excel公式层层嵌套	每个指标是一个独立组件节点
改数据需手动重算	数据变更自动向上传导计算
静态表格展示	可视化流程图实时渲染
单人操作	支持多人协作编辑指标

我们运用 Vue3 的组件化思维重构了财务分析流程。每个财务指标都被封装成可复用的 MetricNode 组件，通过 props 接收下游数据，并通过 emit 事件向上汇报计算结果。

核心功能拆解

这款杜邦分析编辑器专注于财务分析领域，其交互设计也围绕该场景展开。以下是其核心功能模块：

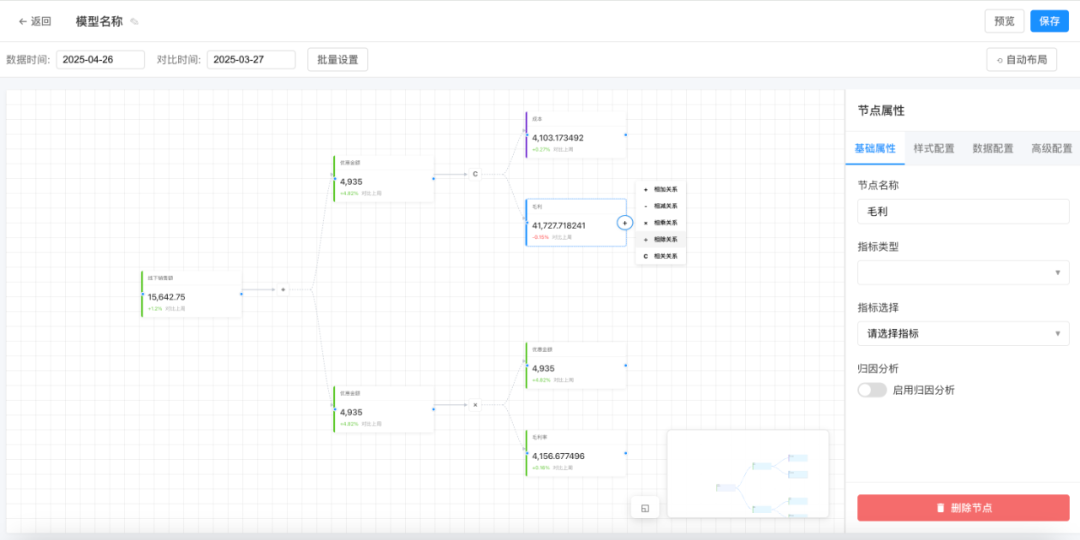

1. 指标节点管理

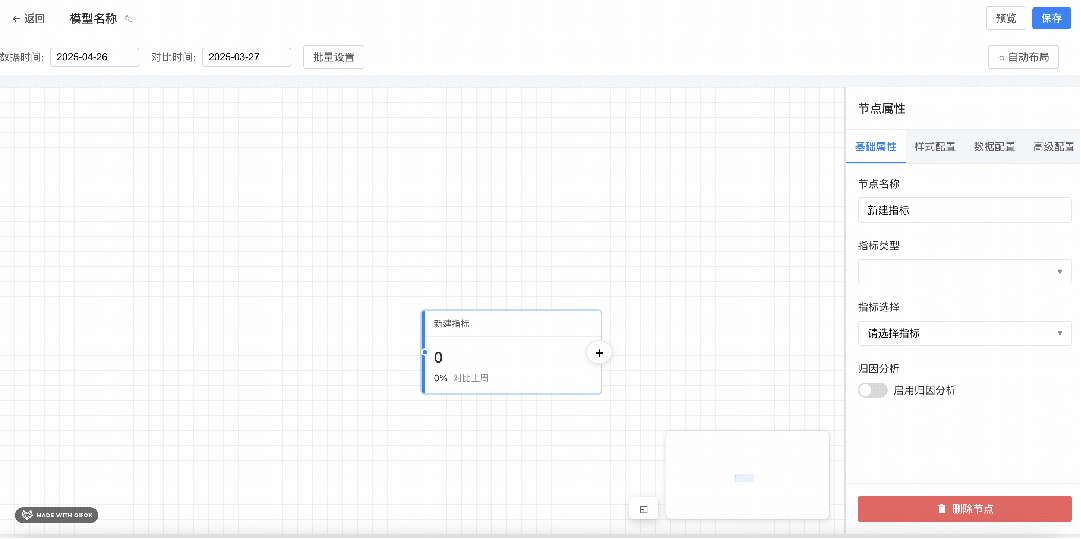

编辑器支持新建各类财务指标节点，并灵活修改其类型。用户点击节点后，可在右侧面板中配置指标的样式与数据类型。

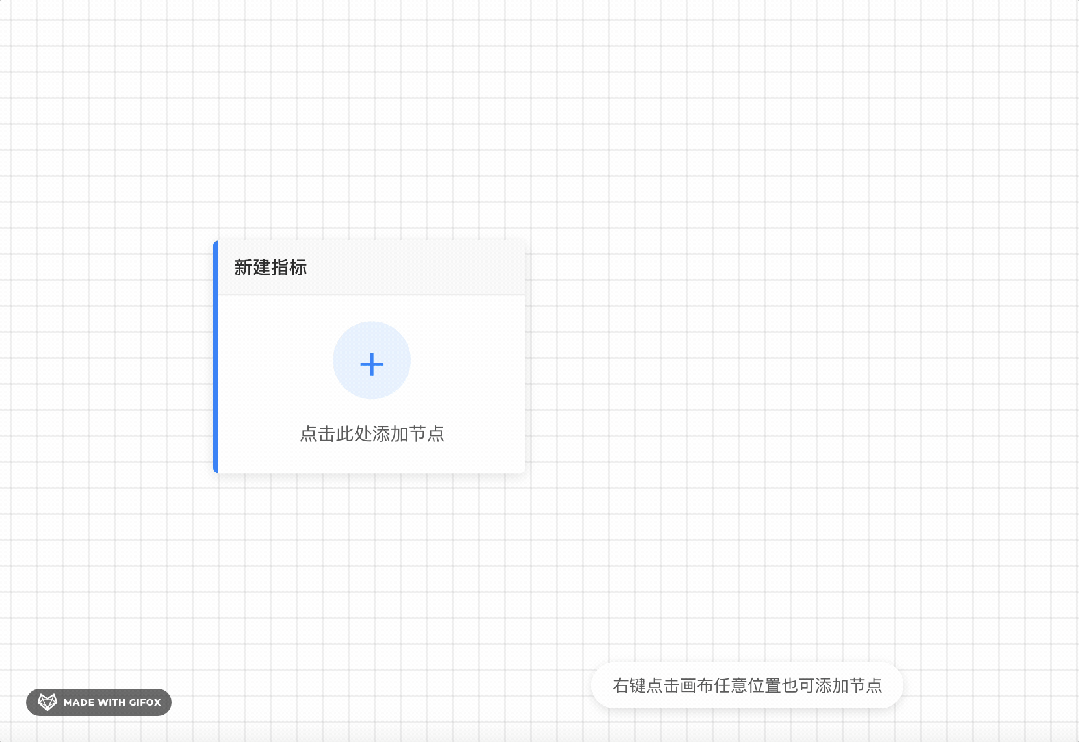

右键点击画布任意位置也可添加节点

每个节点都支持丰富的配置项：

• 基础属性配置
• 样式配置
• 数据配置
• 高级配置

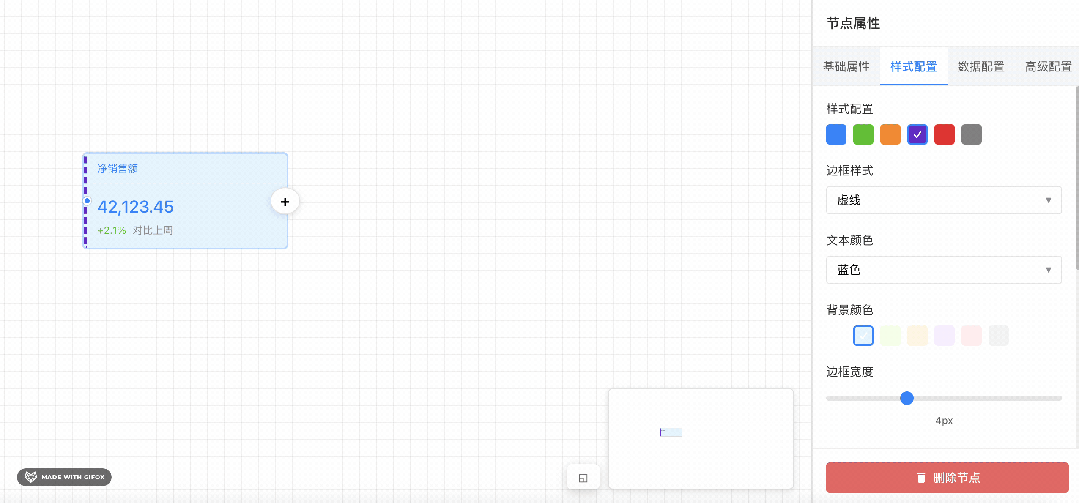

我们提供了非常灵活的节点样式配置选项，下图展示了样式配置的演示效果：

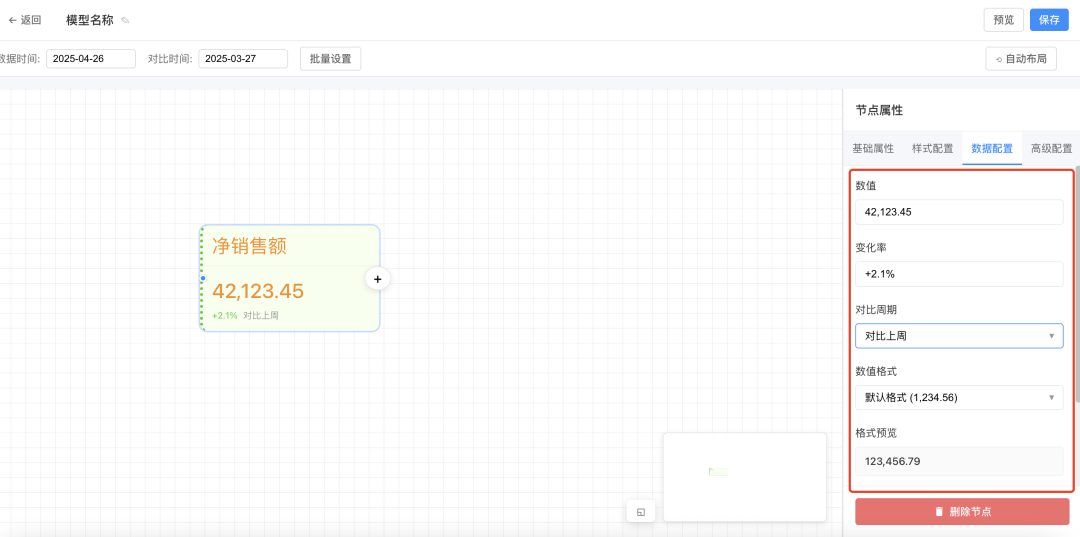

除了样式，节点数据也支持详细配置，例如绑定具体的指标数值、变化率、对比周期等，方便企业接入自身业务数据进行可视化展示。

2. 连线管理

连线管理是定义指标间计算逻辑的核心，主要功能包括：

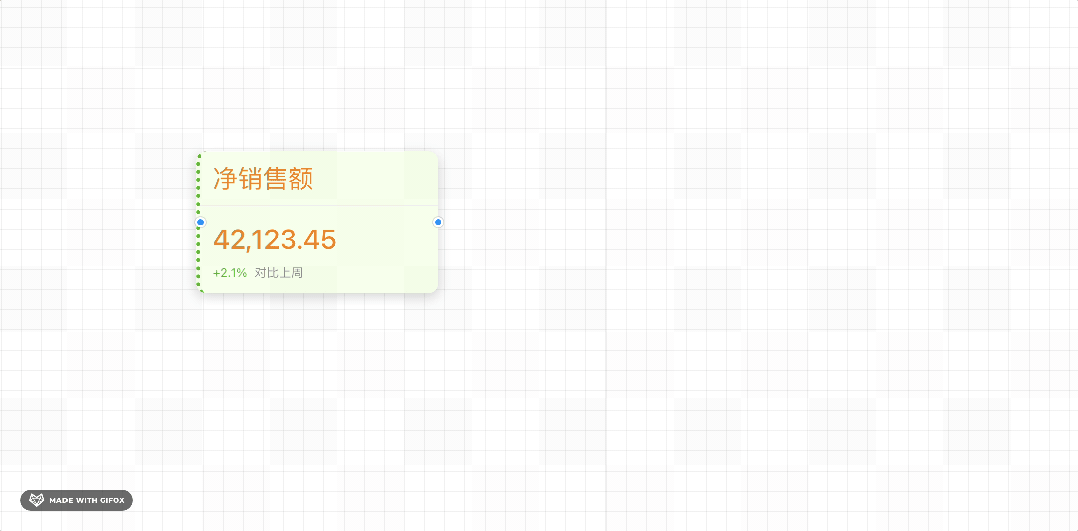

• 创建节点之间的连接关系
• 支持多种关系类型（相加、相减、相乘、相除、相关）
• 连线样式配置

在金融数据分析中，明确指标间的计算关系至关重要。我们提供了以下几种基础关系供选择，企业研发人员也可在此基础上进行二次扩展。

3. 指标配置

指标配置模块主要负责：

• 指标选择与设置
• 指标数据展示
• 指标变化趋势显示

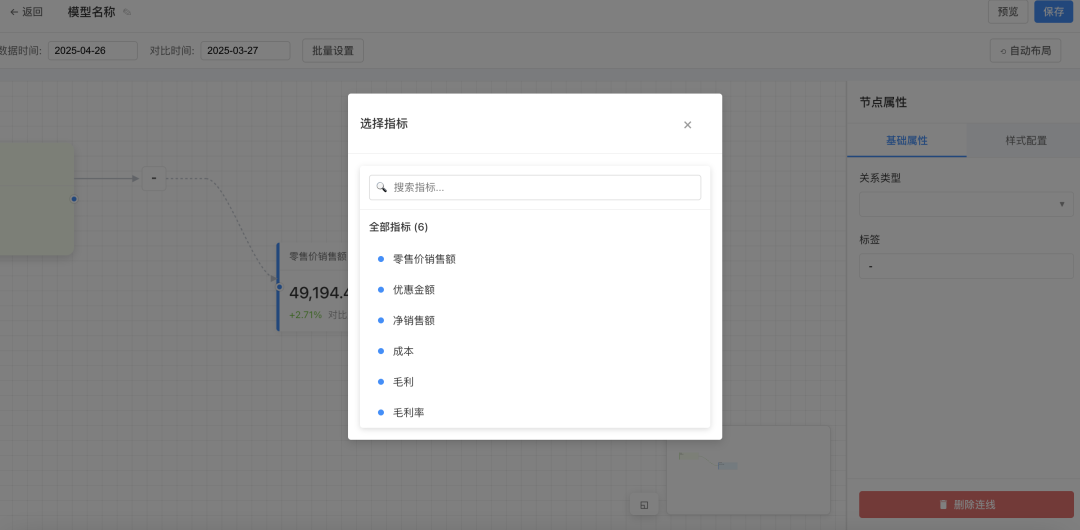

例如，在添加子指标时，用户可以从预设的指标库中选择不同类型的节点。

4. 自动布局算法

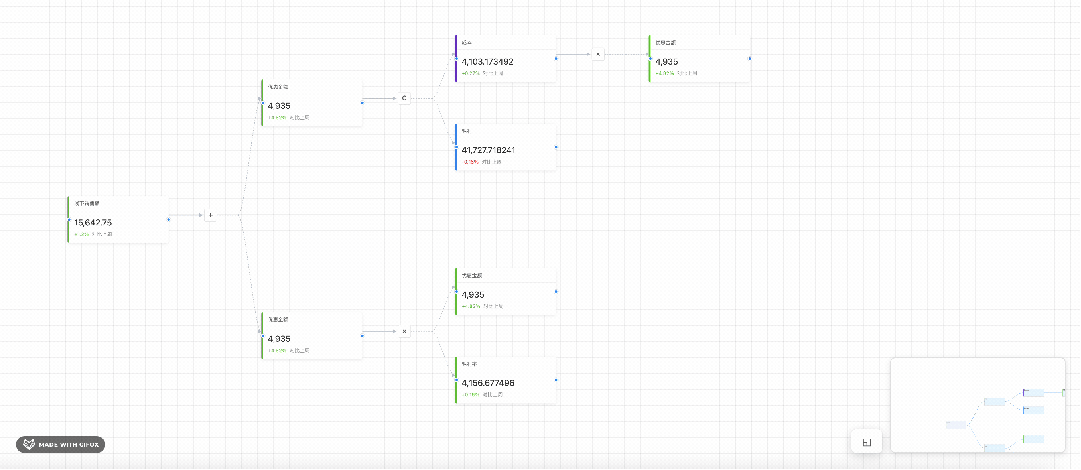

系统实现了一套复杂的自动布局算法，以确保节点在画布中的合理、美观分布。

算法核心规则包括：

1. 当节点只有一个子节点时，子节点与父节点水平中心对齐。
2. 当节点有多个子节点时，子节点对称分布，与父节点形成局部对称效果。
3. 新增节点时，确保不与现有节点重叠。
4. 子节点与父节点之间保持固定的水平间距。
5. 父节点与同级节点（叔叔节点）之间的垂直间距大于子节点之间的垂直间距。

技术实践与核心代码

整个流程图编辑器采用以下技术方案实现：

• Vue 3.5.13：使用最新的组合式API进行开发。
• TypeScript：提供类型安全和更好的开发体验。
• Vite 6.3.4：作为主流前端构建工具，提供快速的开发体验。
• Pinia：Vue官方推荐的状态管理库，用于替代Vuex。

流程图编辑器的核心挑战在于模块化的设计架构和高效的布局算法。

在优化节点自动布局时，我设计了一种混合分段式函数来处理节点位置的自动计算，核心思路是根据子节点数量动态调整所需空间，以避免布局过于拥挤或稀疏。

if (childCount <= 5) {
  // 非线性增长（使用更平缓的对数函数）
  const factor = childCount <= 3 ? (childCount - 2) : 1 + Math.log(childCount - 2) / Math.log(3)
  neededSpace = BASE_PARENT_UNCLE_SPACING + LINEAR_INCREMENT * factor
} else if (childCount <= 9) {
  // 6-9个子节点：使用对数函数（更平缓的增长）
  neededSpace = BASE_PARENT_UNCLE_SPACING +
                PARENT_UNCLE_SPACING_INCREMENT * Math.log(childCount - 4) / Math.log(2)
} else {
  // 10+子节点：次线性增长（更平缓）
  neededSpace = BASE_PARENT_UNCLE_SPACING +
                PARENT_UNCLE_SPACING_INCREMENT * Math.pow(childCount - 9, 0.8) +
                PARENT_UNCLE_SPACING_INCREMENT * Math.log(5) / Math.log(2)
}

当在已有节点的画布中添加新节点时，为了保证节点不重叠，我引入了传播衰减机制来优化新节点位置对其他节点的影响。

const propagateVerticalAdjustment = (..., depth = 0) => {
  const decayFactor = Math.pow(0.6, depth) // 每层衰减40%
  const adjustedDeltaY = deltaY * decayFactor
  // ...
}

对于整个画布的状态管理，我设计了统一的状态管理函数来维护视图状态（如缩放、平移），为后续接入真实数据存储和持久化打下基础。

const useCanvasStore = defineStore('canvas', {
  state: (): CanvasState => ({
    scale: 1,
    position: { x: 0, y: 0 },
    dimensions: { width: 5000, height: 5000 }
  }),
  actions: {
    // 设置画布缩放
    setScale(scale: number) {
      // 限制缩放范围
      this.scale = Math.min(Math.max(0.1, scale), 2)
    },
    // 设置画布位置
    setPosition(position: Position) {
      this.position = position
    },
    // 设置画布尺寸
    setDimensions(dimensions: Size) {
      this.dimensions = dimensions
    },
    // 画布缩放
    zoom(delta: number, center: Position) {
      const newScale = this.scale + delta * 0.001
      this.setScale(newScale)
      // 调整位置以保持缩放中心
      const scaleFactor = newScale / this.scale
      const newPosition = {
        x: center.x - (center.x - this.position.x) * scaleFactor,
        y: center.y - (center.y - this.position.y) * scaleFactor
      }
      this.setPosition(newPosition)
    },
    // 画布平移 - 优化版本
    pan(deltaX: number, deltaY: number) {
      // 直接修改属性，避免创建新对象
      this.position.x += deltaX;
      this.position.y += deltaY;
    },
    // 重置画布
    resetView() {
      this.scale = 1
      this.position = { x: 0, y: 0 }
    }
  }
})

总结
