玻璃基板技术解析：如何解决6G、光纤与太空通信的传输瓶颈

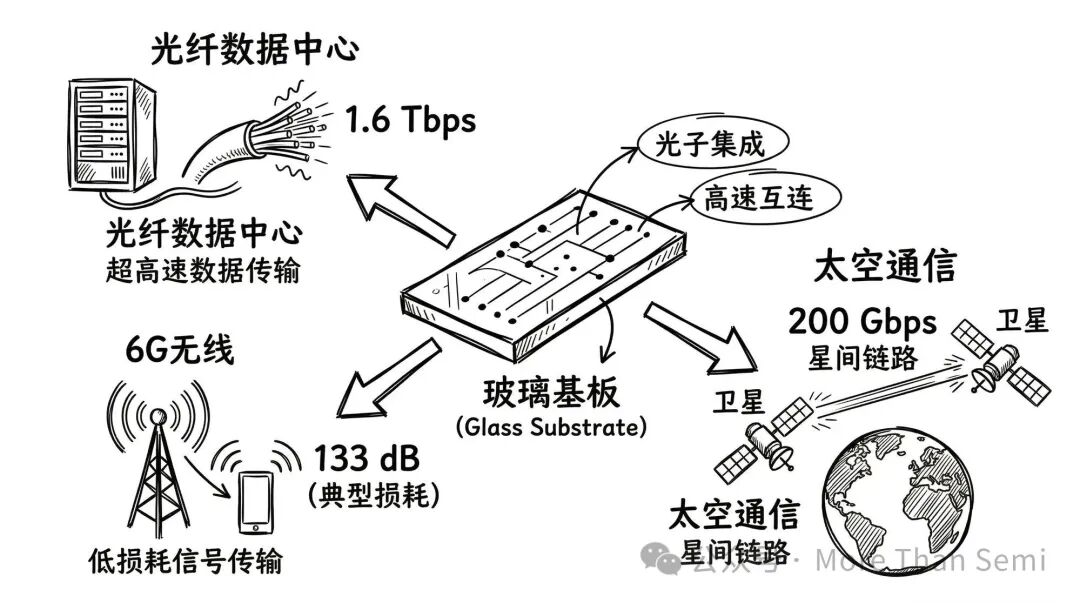

说到玻璃基板，很多人的第一反应还是芯片封装。没错，苹果、亚马逊、英特尔这些巨头都在布局，但这只是故事的一部分。实际上，玻璃基板正悄然成为另外三个高速增长领域的基石：下一代无线（6G）、高速光纤数据中心以及太空通信。

这几个领域看似不相关，但它们共同面对一个核心难题：如何在损耗和能耗最低的前提下，传输海量数据。而玻璃，凭借其独特的物理特性，正在成为破解这一难题的关键答案。在 计算机基础 领域，材料科学的进步往往是底层硬件突破的先导。

光纤数据中心：应对“过热”与损耗挑战

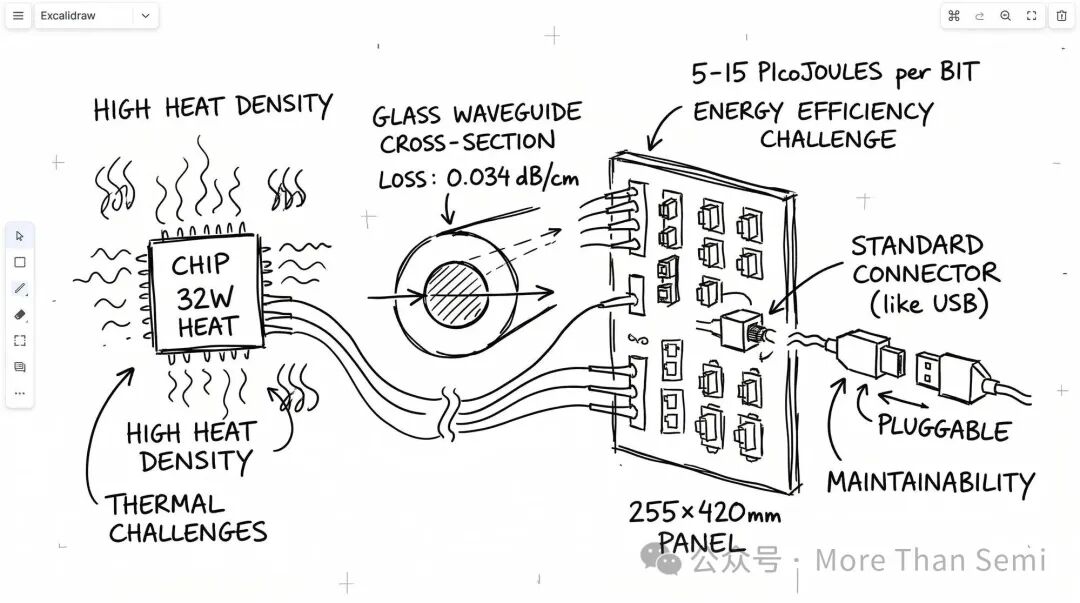

光纤和6G在本质上都在与延迟和损耗博弈，只不过前者传输的是光信号。新一代数据中心的能效目标极为苛刻：每比特数据传输能耗需压至5-15皮焦耳。这是什么概念？一块邮票大小的光芯片，发热功率可达32瓦，堪比将吹风机的热量聚焦于方寸之间。

英伟达近期发布的1.6 Tbps光交换机，号称能效提升3.5倍，这正凸显了玻璃基板需要应对的挑战规模。

玻璃在这里扮演双重角色。首先是作为精密、稳定的平台，用于集成和固定各类光学元件。其次，也是更有意思的一点：玻璃本身可以成为光的“导线”——即玻璃波导。这与光纤原理类似，但能直接集成在基板内部。

在近期的OFC展会上，有研究团队展示了基于玻璃波导的系统，它使用标准可插拔光纤连接器，连接了6个光收发器和1个共享激光器，总信号损耗控制在3 dB以内。

“标准连接器”正是其价值所在。 它解决了下一代数据中心设计的一大隐忧：可维护性。组件能否像拔插USB一样便捷更换？还是必须焊死，一损俱损？康宁与格芯推出的GlassBridge产品，就是一种面向AI数据中心的可插拔玻璃波导连接器方案。

从性能看，玻璃波导的传输损耗可低至0.034 dB/cm，并且能在255mm × 420mm的大尺寸面板上制造，这为规模化经济生产提供了可能。

6G无线通信：与物理定律的极限较量

6G的目标是将工作频率推向100-300 GHz的毫米波甚至太赫兹波段。频率越高，可用带宽越大，理论峰值速率可达Tbps级别，足以支持每平方英里内设备数量比5G多一个数量级。

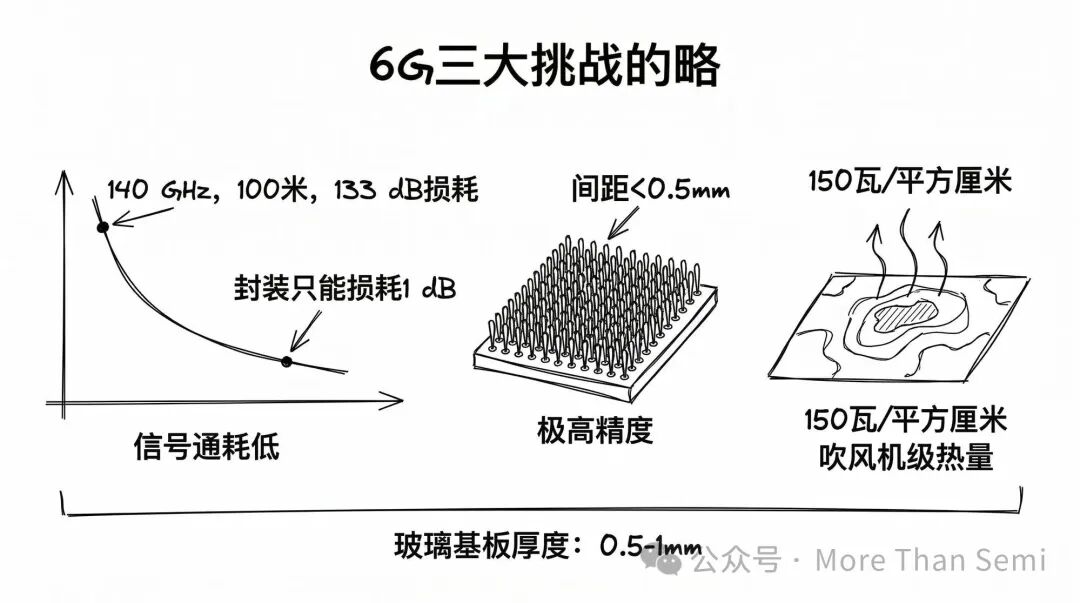

但高频也带来了三大严峻挑战：

1. 极高的信号衰减：在140 GHz频率下，信号传播100米后损耗高达133 dB，堪称天文数字。而留给硬件封装自身的损耗预算可能仅有1 dB。
2. 极致的几何精度要求：波长极短，要求收发天线阵列的间距必须小于0.5毫米。这对承载天线的基板制造精度提出了纳米级的要求。
3. 恐怖的热密度：发射器每平方厘米的功率密度可达150瓦，再次回到了“吹风机聚焦于邮票”的比喻。玻璃基板必须在0.5-1毫米的厚度下有效管理这些热量。

玻璃在6G中的使命，就是提供一个能够将射频芯片与天线阵列近乎零损耗、高精度集成，并同时具备优异散热能力的平台。虽然6G大规模商用可能在2030年代，但其技术路径已清晰可见。

太空应用：极端环境下的终极测试

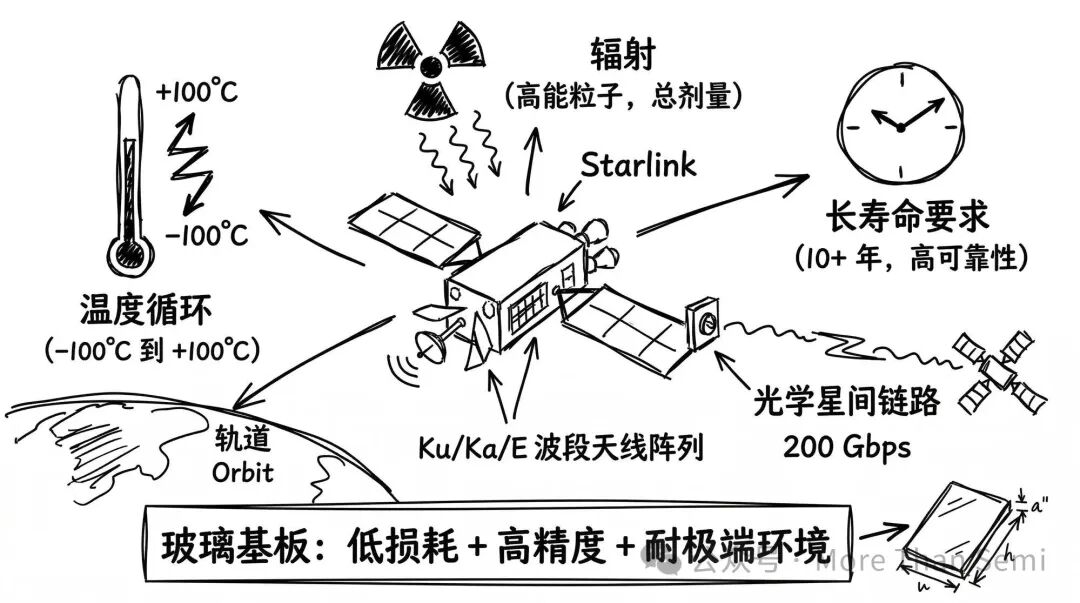

太空电子技术，堪称将地面6G和光纤的所有难题，置于一个更加严酷的考场：要求极高的可靠性、承受-100℃到+100℃的剧烈温度循环、具备10年以上的超长寿命，同时还需提供高带宽的射频与光学链路。

制造企业SCHMID在其财报中明确提及，欧美对“航空航天电子”的投资正在增加，这强烈暗示该领域已成为先进基板技术的关键市场。

应用场景在哪？SpaceX的Starlink技术文档提供了线索：卫星不仅配备了Ku/Ka/E波段相控阵天线，还搭载了速率高达200 Gbps的光学星间链路（即“太空激光”）。

在太空中，玻璃基板会以刚性、超平坦的模块形式出现，用于承载密集的射频走线与天线（电学功能），或集成光路与连接器（光学功能）。核心理念与地面应用一脉相承：必须保持极低的信号损耗和极高的几何精度，因为无论是波束成形天线还是光学耦合器，都容不得丝毫误差。

SCHMID：提供规模化制造的“铲子”

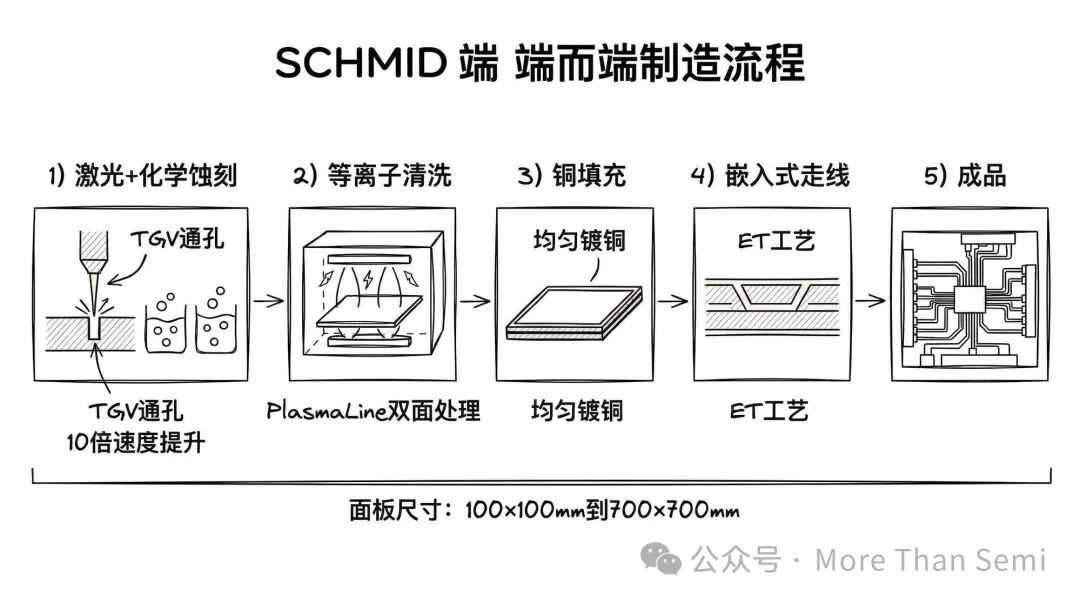

理解了应用需求，就能明白SCHMID这类设备商的价值。大规模制造玻璃基板需要一套复杂工艺：在薄玻璃上钻数百万微孔、清洁、填铜、制作精细电路走线，并且必须在大尺寸面板上高速完成以控制成本。

SCHMID提供的正是覆盖上述每一步的端到端设备与工艺。

例如，在玻璃上钻孔（形成TGV，即通玻璃孔）就是个难题。SCHMID与通快合作开发的激光诱导蚀刻工艺，据称比旧方法快10倍。这对于需要数百万个TGV的天线阵列封装而言，是成本可控的关键。

其最新的嵌入式走线（ET）工艺，使用等离子体而非激光来制作电路，并且与玻璃芯材兼容，可直接用于6G和光纤所需的玻璃基板。

SCHMID的解决方案强调面板级加工（支持100x100mm至600x600mm的面板）、高洁净度和工艺可重复性，这正是大规模生产稳定射频/光学模块的核心。其电镀系统能确保铜在整个面板上的均匀分布，而PlasmaLine等离子清洗系统可实现双面同时处理，为后续工艺奠定基础。

物理定律是统一的标尺

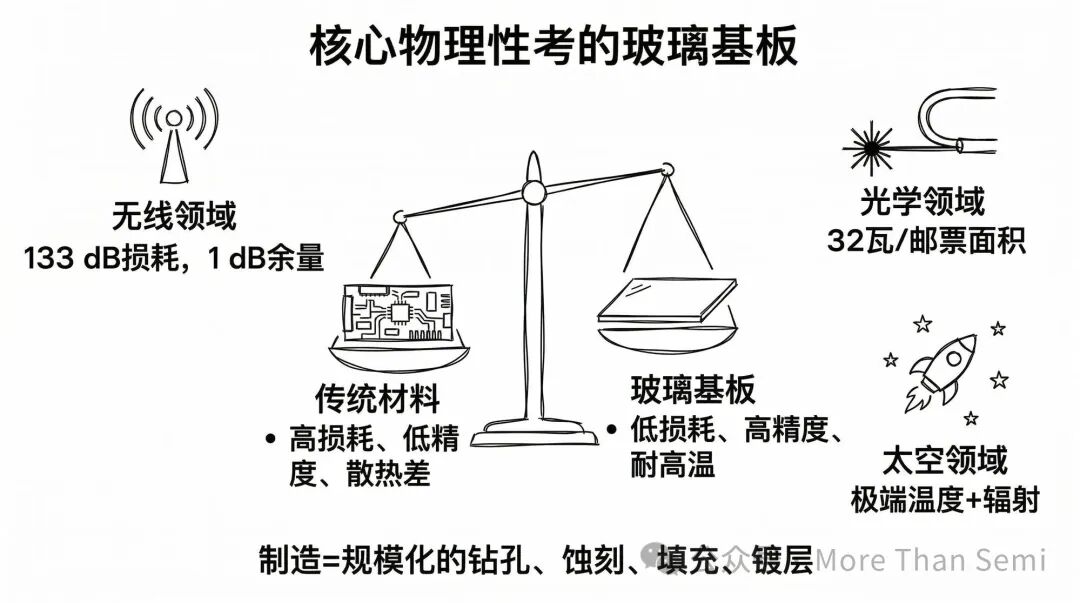

纵观这三大领域，其底层逻辑是相通的：都在挑战在更低损耗、更少能耗下传输更多数据的物理极限，且规模之大已让传统材料力不从心。

玻璃基板提供了统一的材料答案，只是表现形式不同：在无线领域是电学载体，在光纤领域是光学载体。

物理定律冷酷无情。无线通信要克服百米距离133 dB的路径损耗，而硬件预算仅剩1 dB；光纤互联需将32瓦热量管理在方寸之间，并扼制每一个连接点的损耗；太空设备则要在极端温度和辐射下，保持十年如一日的精准性能。

这一切的最终实现，都依赖于将钻孔、蚀刻、填充、镀层这些步骤在大规模玻璃面板上高效、精密地完成。这正是玻璃技术从实验室走向产业支柱的必由之路。SCHMID的价值，就在于它提供了实现这一规模化制造的完整工具链。其技术是否与特定太空公司（如SpaceX）的700mm x 700mm大面板需求相关，已成为业界观察的焦点。无论最终客户是谁，对高性能、低损耗互连的需求，正驱动着整个 网络与系统 架构的底层革新。

当前，多数目光仍聚焦于芯片封装，但玻璃基板在6G、光纤与太空通信领域的潜力，可能才刚刚被发掘。这三个方向在更宏大的玻璃基板叙事中，或许正是一个被严重低估的篇章。
