过去半个多世纪，人类一直执着于让芯片上的晶体管“更小”，这是推动摩尔定律前进的唯一路径。然而，当工艺节点逼近物理极限，继续缩小的道路变得无比艰难。物理定律给出了冷酷的裁决：此路不通。
面对这个根本性障碍，思路发生了根本性的转变：如果无法让单个计算单元变小，为什么不把多个单元组合起来，构建一个更大的系统呢？
正是这个问题，彻底改变了游戏规则。如今，竞争的焦点不再是芯片内部纳米级的电路，而是连接多个芯片的“桥梁”以及承载它们的“地基”。纳米级的战争已近尾声，微米级的战争刚刚拉开序幕。而在这片新兴战场的中心，一块透明的材料正蓄势待发——玻璃。
为什么芯片不能再大了？
AI模型规模急剧膨胀，所需集成的晶体管数量随之暴涨。为了容纳更多晶体管，最直接的办法就是增大芯片尺寸。然而，芯片尺寸存在一个难以逾越的天花板。
芯片上的电路图案通过光蚀刻工艺形成，单次曝光所能覆盖的面积是有限的，这就是光刻掩模板的面积极限。以当前技术而言，这个极限大约在858平方毫米。英伟达的GH100芯片面积已达814平方毫米，几乎触顶。

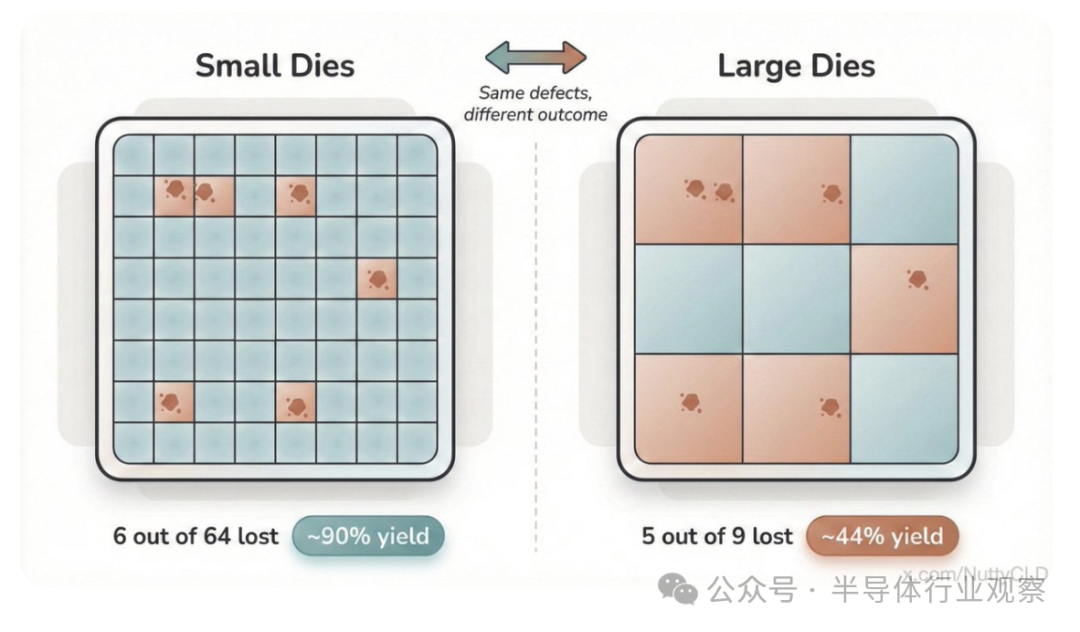

抛开尺寸限制，更大的挑战在于良率。想象在一张大画布上绘制网格，每个格子代表一个芯片单元。如果有一滴颜料不慎滴落，被污染的格子就会失效。如果格子很小（芯片单元小），大多数格子仍能保持完好；但如果格子被设计得很大（芯片单元大），一滴颜料就足以毁掉整个单元。单元越大，良率下降的速度就越快。
结论显而易见：芯片既不能无限制地缩小，也不能任性妄为地放大。单芯片（Monolithic）的道路，似乎走到了尽头。
分而治之：Chiplet与重新连接
于是，行业选择了一条截然不同的路：化整为零。
设想用3D打印机一次性打印整座霍格沃茨城堡模型，任何一处微小失误都可能导致整个作品报废。但如果用乐高积木来搭建呢？一块积木坏了，换掉它即可。
Chiplet（芯粒）技术正是这个思路。它将一块大芯片拆分成多个功能模块，分别制造，最后再拼接成一个完整的系统。更小的芯片意味着更高的良率和更低的成本，并且不受单次光刻面积的限制。更妙的是，不同Chiplet可以采用最合适的工艺节点——计算核心用顶尖的3nm，I/O部分用性价比更高的6nm，物尽其用。
英伟达的Blackwell GPU将两颗接近面积极限的芯片封装在一起；英特尔的Ponte Vecchio处理器更是集成了47个芯粒。
但这种策略并非没有代价。在单芯片内部，所有组件通过片上互联高速通信，延迟低、带宽高、功耗小。一旦拆分成多个芯粒，原本的内部通信就变成了“远程会议”。芯粒间互连的“通话质量”——带宽、延迟和能效——直接决定了整个系统的性能上限。如果互连性能比不上被替代的片上线路，拆分就失去了意义。
因此，仅仅制造出优秀的芯片已经不够了。这个时代属于那些能够将芯片高效、可靠地连接起来的“架构师”。
培根鸡蛋麦满分：CoWoS架构解析
将多个芯粒“缝合”在一起的结构，被形象地比喻为一个培根鸡蛋麦满分（只是少了顶层的面包）。
底层的“英式松饼”是基板，它支撑整个组件，负责供电、对外连接和机械固定。
顶层的“培根”是芯片本身，包括GPU核心、HBM内存等计算单元。
在单芯片时代，只需要把“培根”放在“松饼”上即可。但在芯粒时代，“培根”之间需要高速通信。因此，在“松饼”和“培根”之间加入了一层“鸡蛋”——中介层，它是一座能在芯粒间实现超高速互连的桥梁。
这就是CoWoS：Chip-on-Wafer-on-Substrate。C代表芯片（Chip，培根），W代表中介层（Wafer，鸡蛋），S代表基板（Substrate，松饼）。这个架构的核心问题最终归结为一点：用什么材料来制作“鸡蛋”和“松饼”？这个选择将决定性能、成本，乃至全球AI芯片的实际产能。
有机基板的25年统治与AI时代的挑战
要理解这场材料之争，首先得认识在位已久的“国王”：有机基板。
如今绝大多数基板都采用有机材料——由多层树脂和玻璃纤维堆叠而成。它们稳定、廉价，自上世纪90年代末取代陶瓷基板后，已默默支撑半导体行业25年。
在这四分之一个世纪里，晶体管尺寸从几百纳米缩减至3纳米，计算性能提升数万倍。但基板呢？它似乎一直停留在原地。
AI的爆发打破了这种宁静。面对AI芯片，有机基板在两项关键测试上遇到了麻烦：
测试一：承受高热。 所有材料受热都会膨胀。当AI加速器以数百瓦功率运行时，芯片（硅）和基板都会发热膨胀，但膨胀率不同。这种热膨胀系数的差异就是CTE。有机基板的CTE是硅的6到7倍。对于小型封装，这种差异尚可容忍；但当封装尺寸达到AI芯片级别，巨大的热应力会导致基板严重翘曲，最坏情况下会使焊点开裂。
测试二：保护信号。 电信号穿过基板时，材料会吸收能量导致信号衰减。想象汽车在土路上行驶，低速时没问题，但高速时就会颠簸不堪。AI芯片所需的高频信号就像高速行驶的汽车，在有机基板这条“土路”上变得模糊失真。恢复信号需要数字信号处理器（DSP）额外工作，消耗更多电能并产生热量，形成恶性循环。
统治了25年的王座，开始晃动。
硅的“政变”：高性能中介层的瓶颈
有机材料首先在要求最高的中介层上败下阵来。这座需要传输海量高速信号的“桥梁”，有机材料难以胜任。
2012年，台积电给出了一个直接的答案：用制造芯片的同一种材料——硅——来建造这座桥。
这就是CoWoS的核心。在芯片之间放置一块硅中介层。相同的材料大幅改善了CTE匹配，沿用半导体光刻工艺则能实现微米级甚至更细的布线。可以说，没有硅中介层，就没有今天的顶级AI芯片。
但问题随之而来：硅中介层在半导体晶圆厂制造。它虽不需最先进的工艺节点，但仍占用台积电宝贵的洁净室、晶圆产能和封装产线。

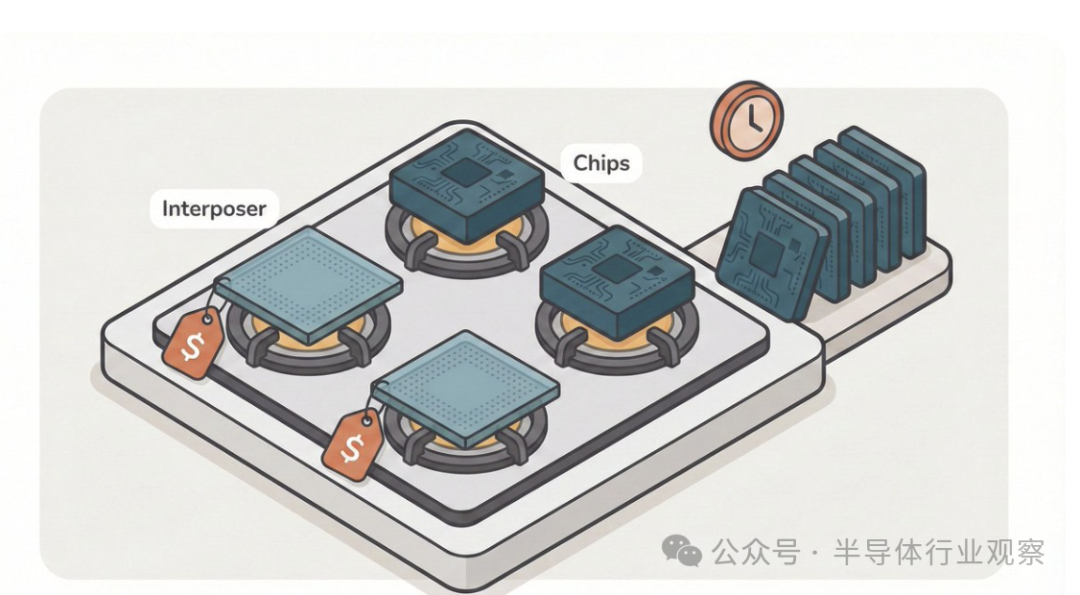

回到麦满分比喻：在一个只有四个灶台的厨房，煎“鸡蛋”（中介层）就占用了两个灶台，剩下能煎“培根”（芯片）的资源就捉襟见肘了。建桥和造芯片争夺相同的资源，这就是瓶颈的本质。
成本同样高昂。一块大尺寸硅中介层价格可能超过100美元，仅此一项就可能占到总封装成本的一半以上。预计到2028年，封装一颗顶级AI芯片的成本将高达1300美元左右。
尺寸也受限制。硅中介层从圆形晶圆上切割，更大的中介层意味着每片晶圆产出的数量更少，缺陷导致的良率损失也更大。
硅实现了有机材料做不到的事，但代价太高。在AI芯片需求爆炸的今天，曾经的最佳桥梁，变成了最窄的瓶颈。
玻璃的挑战：两种路径，一个目标
一面是有机基板成本低廉但在AI时代遭遇性能瓶颈，另一面是硅中介层性能卓越但消耗巨大产能且难以扩产。两者之间，出现了一个空白地带。
这时，玻璃登场了。

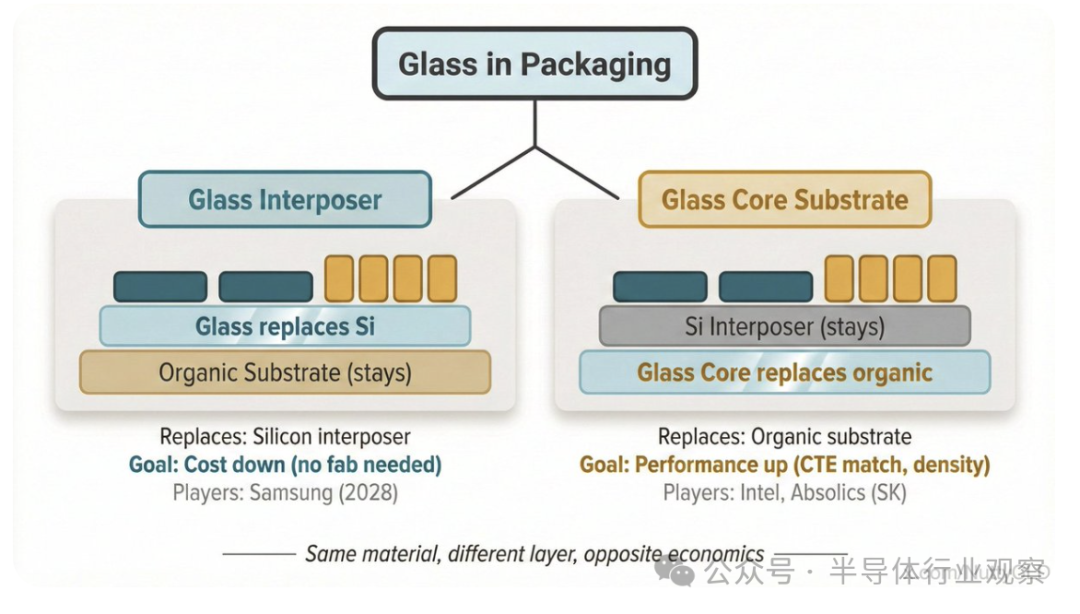

“玻璃基板”是一个统称，实际包含两条差异显著的路径：
路径一：用玻璃替代中介层。 用显示器行业成熟的大面积玻璃加工技术，取代由硅材料制造的桥接层。这相当于用不需要加热的食材代替“鸡蛋”，腾出的“灶台”可以生产更多“培根”。三星的目标是在2028年实现此路径。
路径二：用玻璃替代有机基板。 这是另一种思路，旨在从根本上突破有机基板的性能天花板。它比有机基板昂贵，但追求物有所值。英特尔已在此投入超百亿美元。

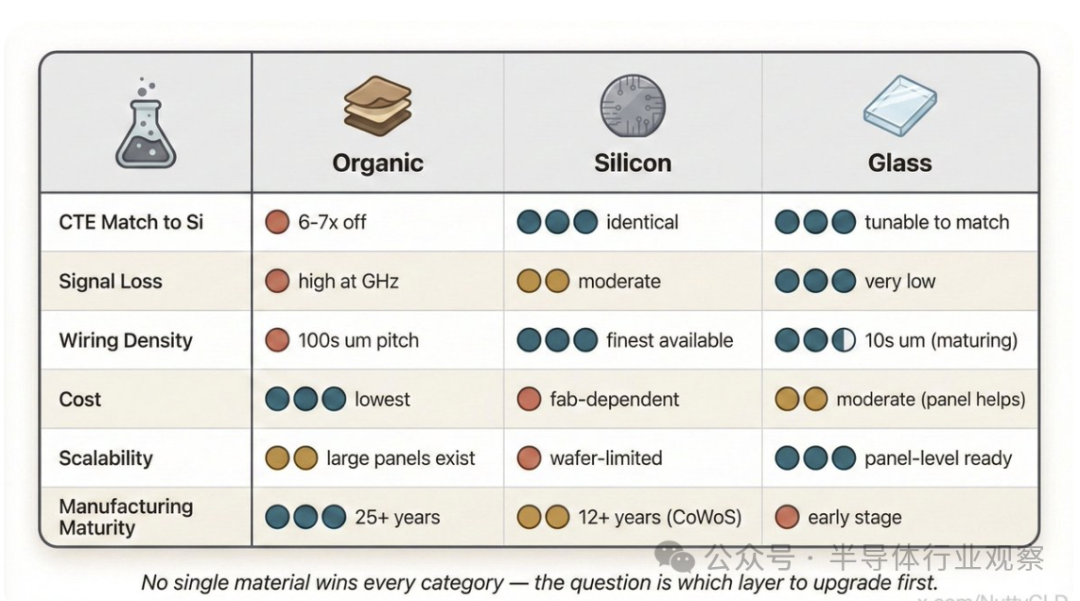

虽是同一种材料，但目标迥异。玻璃敢于发起挑战，是因为它在有机材料失败的两项关键测试中表现优异：
热膨胀系数（CTE）： 有机基板约17–20 ppm/°C，硅约3 ppm/°C，相差6-7倍。玻璃的成分可调，能调整至接近3 ppm/°C，从而实现与硅芯片的CTE完美匹配。这是其根本优势，让在有机基板上难以实现的大尺寸封装成为可能。
信号损耗： 若将有机基板比作泥泞土路，玻璃则像崭新沥青。其信号损耗比有机材料低一个数量级以上，意味着信号恢复电路负担更轻、功耗更低、发热更少，从而打破前述的恶性循环。
除了这两点，玻璃还拥有两项有机材料永远无法企及的特性：

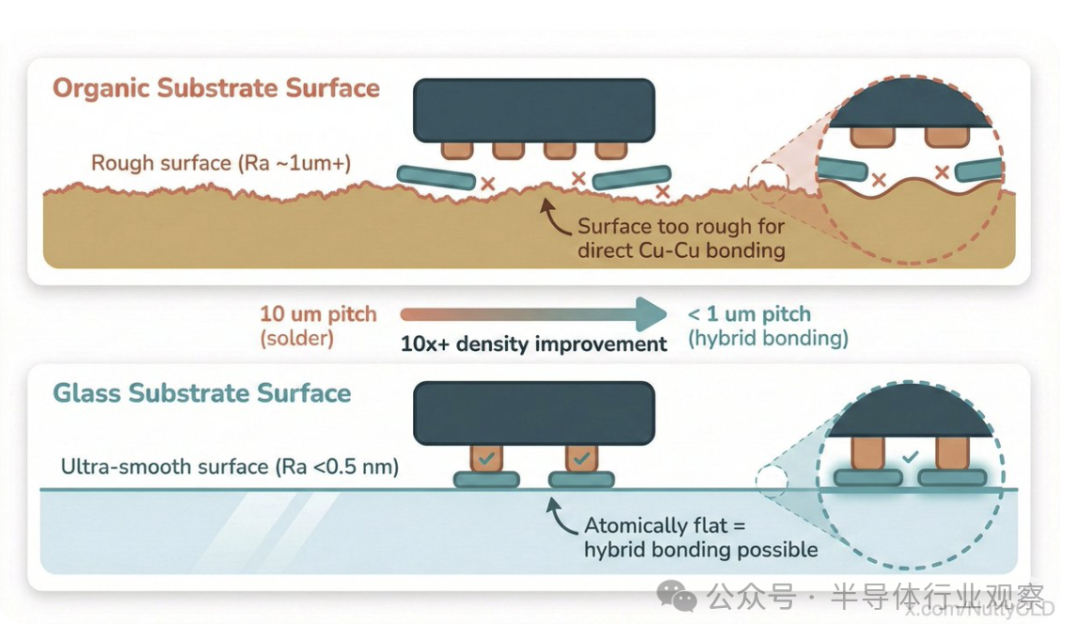

原子级光滑表面： 有机基板表面粗糙，而玻璃表面可以做到原子级平整。这是实现“混合键合”的前提——一种无需焊料、直接将铜焊盘压合在一起的尖端技术。它可以将连接间距从几十微米缩小到10微米以下，实现密度提升数十倍的互连。
透光性： 光线可以穿过玻璃，这意味着光波导可以直接嵌入基板内部。随着硅光子等光互连技术的发展，玻璃成为构建“以光代电”的芯片间互连世界的理想基础材料。
玻璃面前的三座大山
当然，如果玻璃是完美的，它早已一统天下。它面临三个重大挑战：
- 可靠性：玻璃会破裂。 在切割、钻孔和搬运中产生的微裂纹，在芯片经历上万次开关机热循环时可能扩展，导致灾难性失效。边缘精加工和强化技术正在解决此问题，但缺乏长期可靠性数据。
- 散热：导热性差。 玻璃导热系数（~1 W/m·K）比硅（~150 W/m·K）低两个数量级。但有趣的是，如果结合其透光性，将互连方式改为光传输，信号穿过基板时几乎不产生热量，低导热性反而不再是致命缺陷。
- 电源噪声： 玻璃不吸收信号的特性，在供电时成了弱点。供电电路的微小噪声不易被衰减，可能在基板内反射回荡，导致电源波动。
可靠性、散热、电源噪声——这是玻璃必须翻越的三座大山。实验室证明了潜力，但量产前必须跨越这些障碍。
无论如何，曾经用于切割晶体管的“利刃”已然钝化，取而代之的是连接芯片的“针线”日益锋利。基板不再是被动的塑料底座，它本身就是一个庞大的电路——第二个“半导体”，决定着整个系统的性能上限。
激战正酣：玻璃阵营的现状

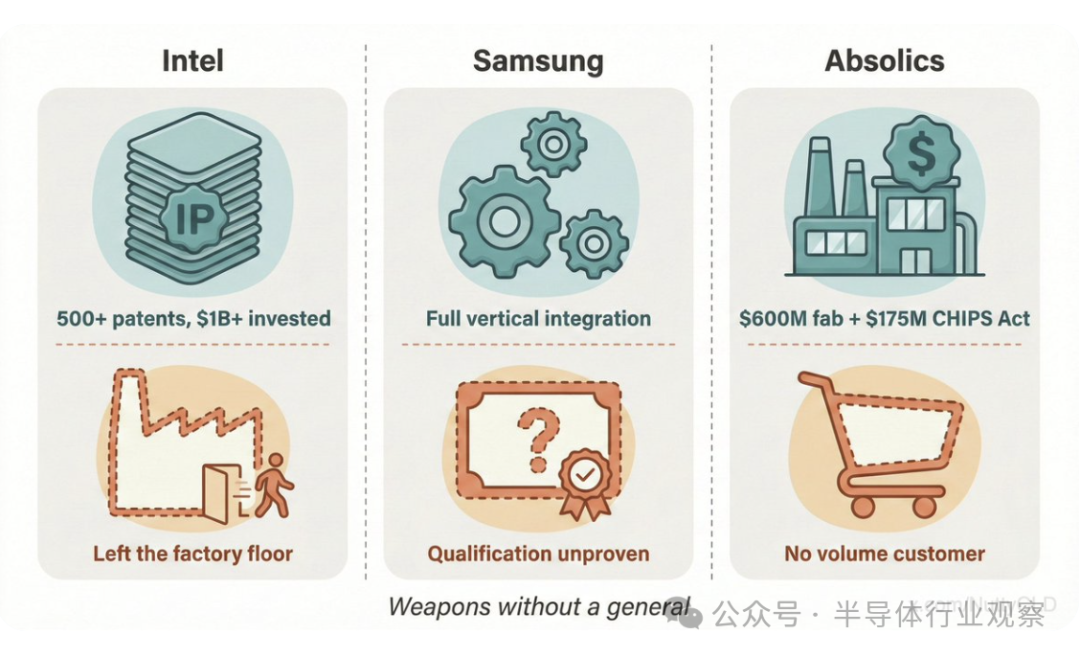

玻璃阵营虽前景广阔，但目前尚无明确的赢家，各家都有各自的难题。
英特尔：专利巨人，制造退却。 英特尔拥有该领域近半专利，投入超百亿美元，2023年的原型展示令人震撼。但2025年，项目核心人物携大量专利跳槽至三星，同时传出英特尔考虑授权其玻璃基板IP的消息。尽管公司声称研发不变，但外界猜测其商业化进程可能推迟至2030年后。
三星：垂直整合最强，质量待验。 三星构建了从玻璃材料（与住友化学合作）、基板/中介层制造（SEMCO、三星显示）到封装集成（三星代工）的最完整垂直体系。2025年已开始提供样品。但据报道，其样件未能通过某些客户的规格认证，量产级质量尚未得到验证。
Absolics：工厂就绪，客户难寻。 SKC子公司Absolics在美国投资6亿美元建厂，并获得政府资助。然而，其最可能的大客户AMD仅计划小批量采购，另一潜在客户AWS已无限期推迟测试。量产目标从2024-2025年推迟至2027年。
拥有最强专利的公司在制造上退缩，构建最全体系的公司未证明质量，率先建成工厂的公司找不到大客户。玻璃阵营可谓“武器充足，却无将军领军”。
有机阵营的反击：旧物理的韧性
当玻璃阵营为量产门槛挣扎时，统治市场25年的有机阵营并未坐以待毙。

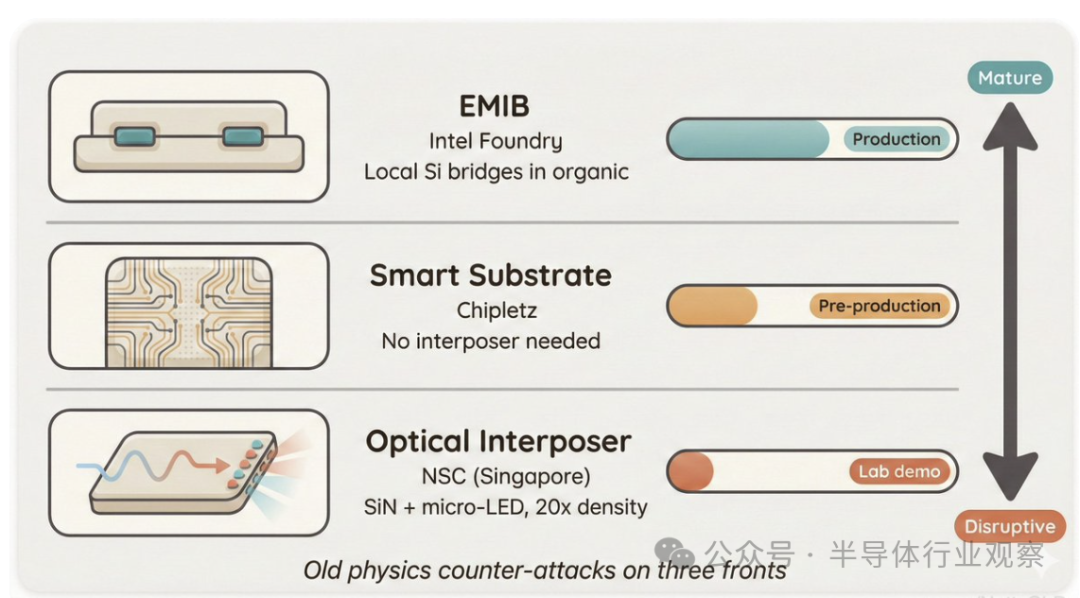

味之素ABF的持续进化： ABF是用于有机基板的核心绝缘材料，占据全球95%以上市场。当前主流线间距约10μm，但前沿已推进至5-7μm，并瞄准3μm。味之素计划到2030年将产能提升50%。这不是颠覆性创新，但其基于庞大生产基础设施的持续改进能力不容小觑。
Chipletz的“智能基板”： 这家初创公司提出无需硅中介层即可实现高密度芯片集成的“智能基板”方案。有趣的是，其母公司SKC同时也是玻璃基板公司Absolics的母公司，形成了新旧技术的对冲投资。
英特尔的EMIB方案： EMIB将微型硅桥嵌入有机基板中，仅在需要的地方提供硅级别的高密度互连。随着英特尔代工服务向外部客户开放，苹果、高通、联发科等公司正将其视为绕过CoWoS产能瓶颈的途径之一。
更未来的光互连： 新加坡的New Silicon Corporation等机构正在研究将氮化硅波导与微型LED阵列结合，实现比铜互连高20倍以上的带宽密度。这提醒我们，玻璃并非下一代互连的唯一候选者。
旧物理不会轻易退场。它拥有25年验证的生产设施、成熟的供应链和持续的改进惯性。新物理要突破，仅凭性能优势不够，必须证明其根本价值：经济效益。
掌控者台积电：瓶颈的双刃剑

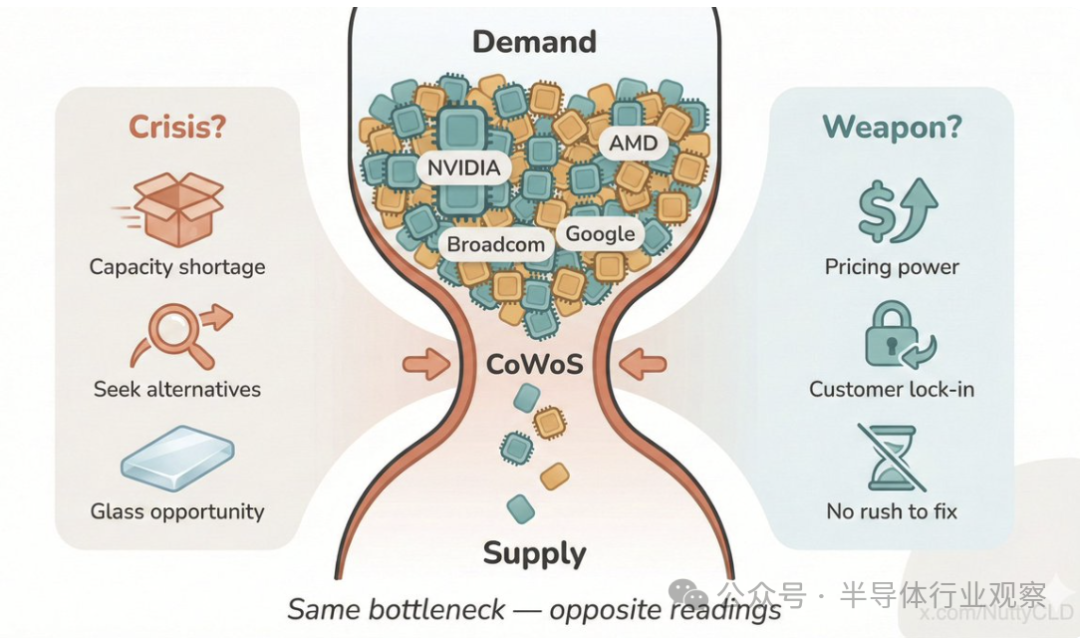

玻璃基板被视为救星，一个重要论据是台积电CoWoS（硅中介层）的产能瓶颈。英伟达消耗了超过60%的CoWoS产能，AMD、博通、谷歌等争夺剩余部分。
这个瓶颈催生了“玻璃机遇论”：行业急需替代方案，玻璃可以填补空白。但从台积电视角看，这个瓶颈是危机，还是掌控市场的武器？持续的产能短缺，实际上增强了台积电的定价权并锁定了大客户。

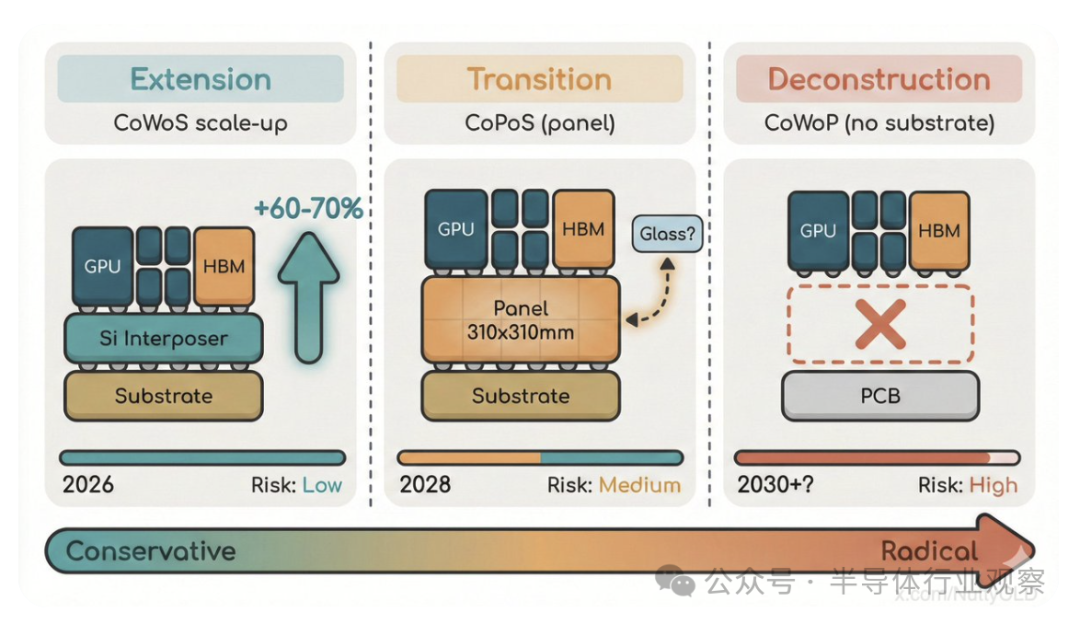

台积电并非被动，它正三线并进：
- 扩展： 全力扩大CoWoS产能，目标是到2026年底将月产能提升60-70%以上。
- 转型： 开发CoPoS（Chip-on-Panel-on-Substrate）技术，采用310×310mm方形面板制造中介层，减少边缘浪费，提高良率。其路线图为未来集成玻璃基板或硅光子技术留出空间。
- 解构： 探索CoWoP（Chip-on-Wafer-on-PCB），旨在彻底移除ABF基板层，将中介层直接放在高精度PCB上。若成功，“基板”概念本身可能消亡，对所有基板材料阵营都是颠覆。
除非玻璃阵营能展示出压倒性的可制造性优势，否则台积电并无动力急于解决这个对其有利的“瓶颈”。

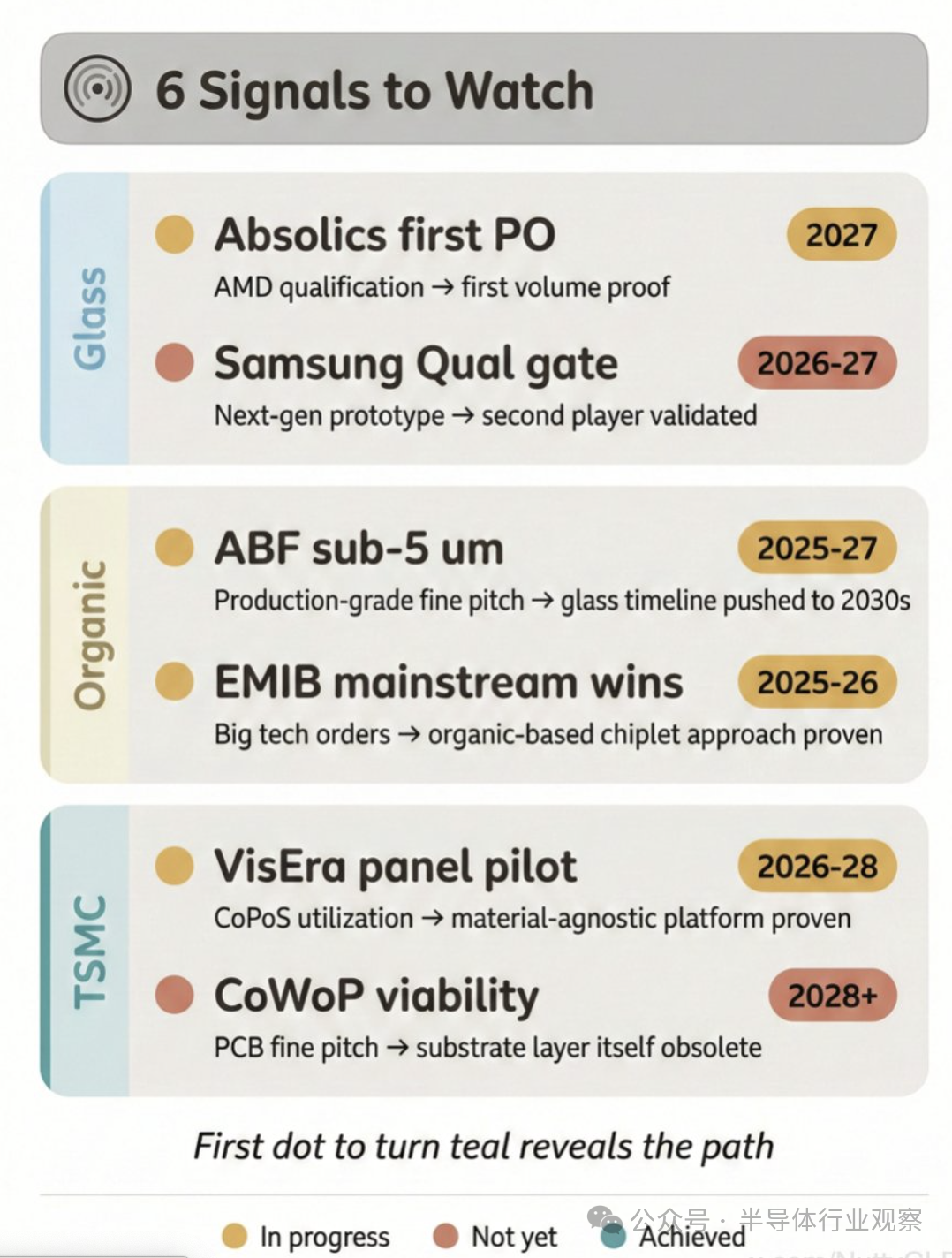

十字路口的信号：六大关键观察点
当下格局如同一片迷雾：玻璃阵营未就绪，有机阵营在进化，台积电掌控全局。预测赢家为时过早，更重要的是在拐点处识别关键信号。
玻璃阵营信号：
- Absolics的首个采购订单： 若AMD认证通过，将是玻璃基板从“实验”迈向“量产”的首个里程碑。
- 三星的资格认证： 第二家重量级玩家通过客户验证，才能形成真正的行业生态。
有机阵营信号：
- 味之素ABF实现亚5μm量产： 若能稳定生产3-4μm间距产品，将巩固有机基板的统治地位，可能将玻璃的时间表推后至2030年代。
- 英特尔EMIB赢得主流订单： 若获得大型科技公司采用，将证明基于有机材料的高密度封装方案依然可行。
台积电平台信号：
- VisEra的CoPoS面板试点成功： 若面板级封装线跑通，台积电将拥有一个材料无关的平台，可自主选择基板材料。
- CoWoP可行性突破： 虽然概率低，但破坏力极强。若成功，“基板”层可能消失，颠覆所有现有竞争格局。
迷雾中的指南针
在中介层与基板的战场上，我们正处于一片迷雾之中。玻璃可能胜出，有机可能再续一代，甚至“基板”本身的概念都可能被颠覆。决定未来的，不全是技术指标的优劣，更是量产良率、标准之争与巨头战略等残酷的现实因素。
唯一确定的是，AI芯片的规模增长不会停止，而现有的封装能力已难以支撑。物理极限正在逼近，变革必将发生，只是其最终形态尚未明朗。
Absolics的订单、三星的新原型、VisEra的面板试点、ABF的突破、PCB精度的进步……我们需要将这些离散的信号点连接起来，解读其中的趋势。在这场胜负未定的战争中，比对手早一步洞察方向，是唯一的策略。
迷雾终将散去。当它散去时，世界将分为两部分：一部分人已占据阵地，另一部分人仍在寻找方向。
