半导体键合技术深度解析：CIS、NAND、DRAM与逻辑芯片的3D堆叠突破

在半导体行业追求更高性能、更低功耗的赛道上，单纯缩小晶体管尺寸已经越来越吃力。既然横向缩无可缩，工程师们索性换个思路：让芯片纵向“长高”——把不同功能的芯片像盖楼一样层层堆起来。撑起这栋“芯片摩天楼”的核心技术，正是键合技术。

键合是什么？芯片界的“强力胶”

键合，简单说就是把两片甚至多片晶圆（或芯片）永久粘合在一起，同时让它们彼此间实现电气互连。这可不是普通胶水能办到的活计——它需要在原子尺度上让两种材料表面紧密贴合，既要扛得住机械应力，又要保证电信号畅通无阻。

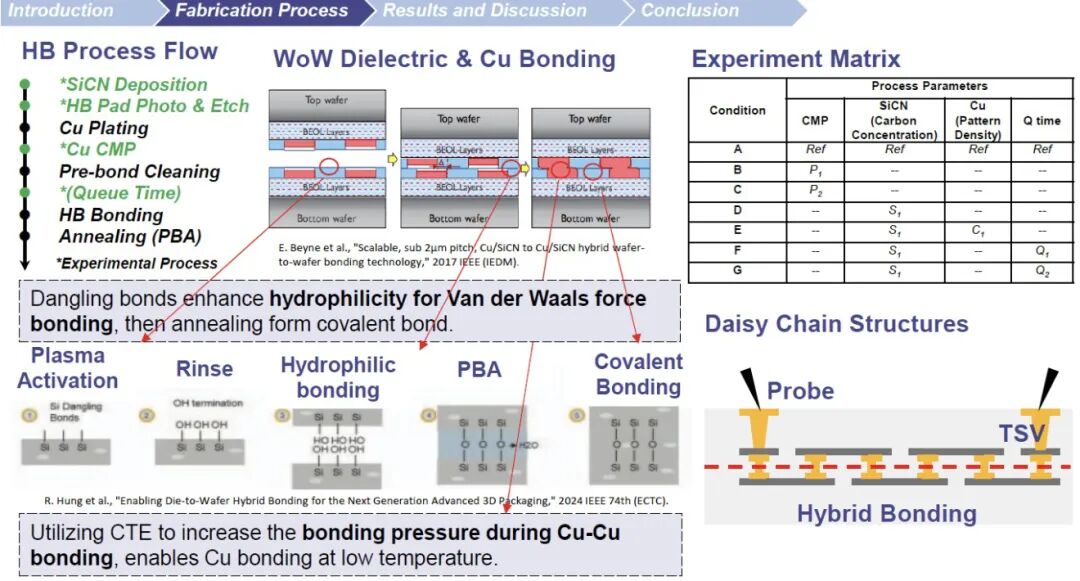

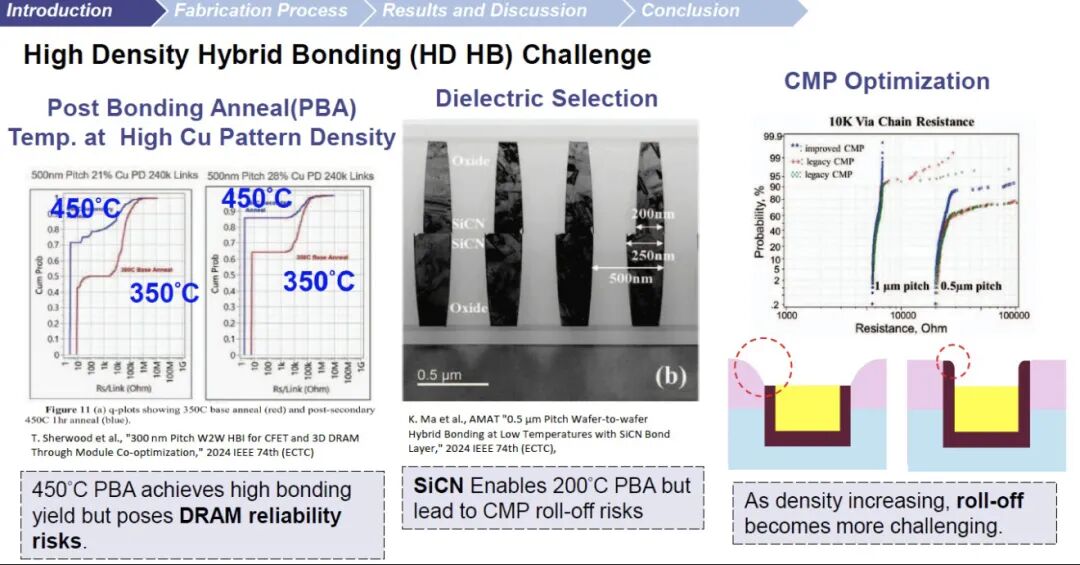

根据应用场景的不同，键合技术主要分两大门派：直接键合（又称熔融键合）和混合键合。直接键合将两片洁净晶圆靠表面分子间作用力贴住，再经高温退火增强结合强度，常用于不需要精确电气对准的场合。混合键合则更进一步，在键合界面同时嵌入金属（通常是铜）和绝缘介质，使得两片晶圆在物理结合的同时，无数铜微凸点一一对应直接导通。这种技术能实现极高的互连密度，是先进封装皇冠上的明珠。

四大应用：从摄像头到处理器

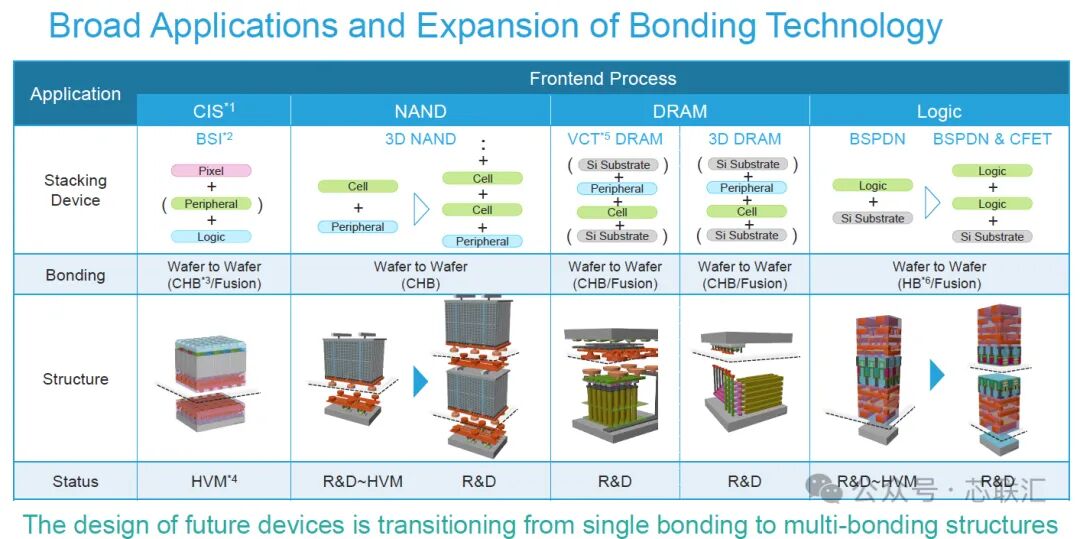

翻开上图中的技术图谱会发现，键合技术早已渗透到多类主流芯片的制造流程中。

CIS（CMOS图像传感器）
这是键合技术最早大规模量产的应用之一。传统 CIS 的像素阵列和处理电路挤在同一片晶圆上。而背照式（BSI）CIS 将像素层与逻辑电路层分开制造在两片独立晶圆上，再通过键合面对面贴合。这样一来，像素可以独占整个感光面积，不再受电路遮挡，图像质量大幅提升。图片中标注 CIS 采用晶圆对晶圆（Wafer to Wafer）的混合键合（CHB/Fusion），目前已进入大规模量产（HVM）。

NAND 闪存
3D NAND 本身就是垂直方向堆叠存储单元的杰作。但它的外围电路（驱动、解码、控制逻辑）仍然啃掉不少芯片面积。为了让存储密度再上一个台阶，厂商开始把外围电路单独做在一片晶圆上，再与存储单元晶圆键合。这样，存储单元可以堆得更高，外围电路也不再抢地盘。图片显示 NAND 键合正处在研发到量产（R&D~HVM）的过渡阶段。

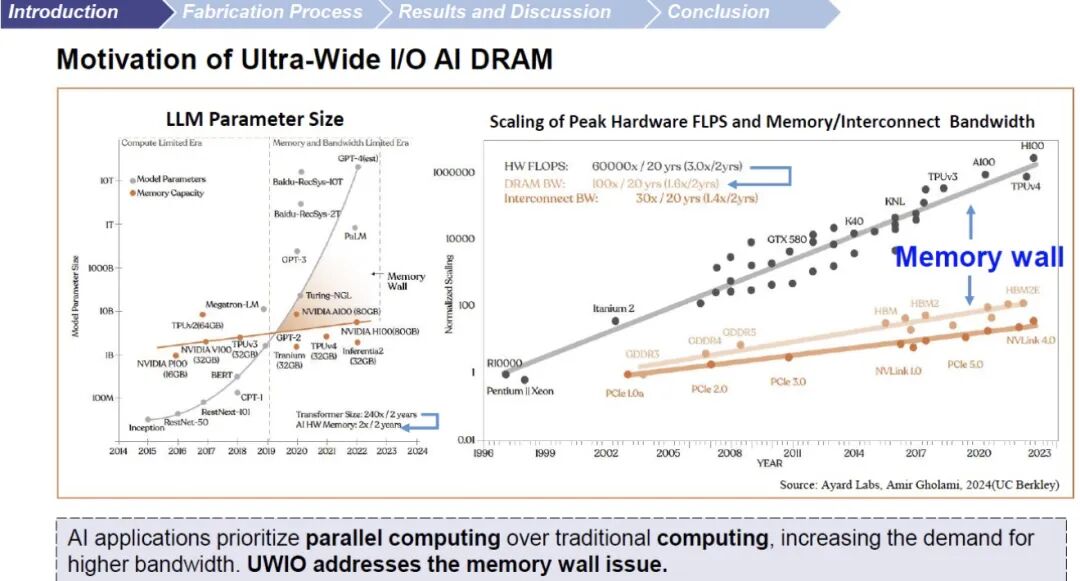

DRAM 内存
传统 DRAM 的存储单元和外围电路本是同平面邻居，随着容量膨胀，芯片面积也水涨船高。VCT（垂直通道晶体管）DRAM 正在探索将存储单元整片叠在外围电路上方，打造真正的 3D DRAM。这同样离不开晶圆对晶圆的键合技术，目前还属于研发攻坚期。

逻辑芯片（Logic）
这可能是键合技术最“敢想”的应用——背面供电（BSPDN）。传统芯片的供电网络和信号线都拥堵在芯片正面，不仅布线拥挤，还容易引起电压降。背面供电直接把整个供电网络搬到芯片背面，通过键合将承载供电网络的晶圆与承载晶体管的晶圆贴合。这种革新的设计能大幅提升逻辑密度和性能，目前同样处在研发攻坚期。

从单次键合到多次键合

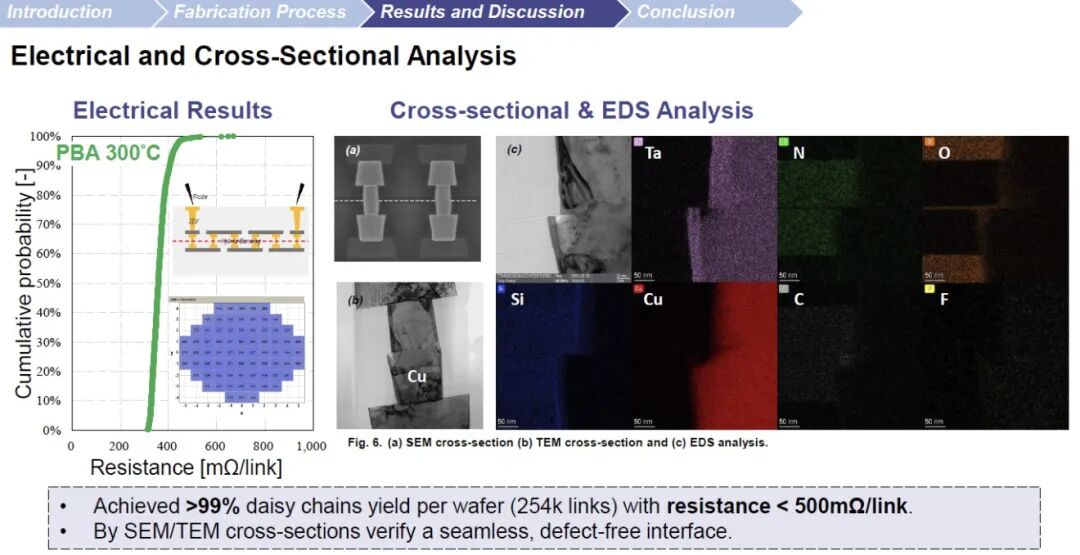

图谱底部有一行字：“未来器件的设计正在从单次键合转向多次键合结构。”这等于宣告：未来的芯片很可能不止二层小楼，而是三层、四层甚至摩天大厦——逻辑层、存储层、供电层、散热层层层叠合。每一次键合都要达到纳米级的对准精度，交出完美的界面质量和可靠的互连电阻，这对键合设备、工艺洁净度、热预算管理都提出了前所未有的挑战。

结语

键合技术早已从实验室里的新奇工艺，蜕变为重塑从图像传感器到处理器、从内存到闪存的半导体产业基石。当摩尔定律在二维平面上步履蹒跚，键合技术却在垂直方向为芯片找到了新的生长空间。未来你掌中的手机芯片、数据中心的 AI 加速器、自动驾驶的计算平台，都可能是一块块精密堆叠的“芯片千层糕”。而切开这块千层糕的，正是那一层薄却牢不可破的键合界面。
