光纤端面研磨成8度角的作用：APC连接器如何降低回波损耗

要理解8度角的作用，我们先从光在光纤中传播的基本原理说起。光纤想要传导光信号，其核心依赖的是光学的全反射原理。一根标准的光纤裸纤，其结构一般分为三层：最内层的纤芯、中间的包层以及最外层的涂覆层。其中，纤芯和包层都是由玻璃构成，但纤芯的折射率较高，包层的折射率稍低。当光以特定角度射入纤芯后，会在纤芯与包层的界面上发生全反射，从而被约束在纤芯内部向前传播。

但光在光纤里传输就完美无缺吗？并非如此。光信号在传输过程中会产生各种损耗，其中之一便是 回波损耗。它指的是由于传输链路的不连续性（例如光纤连接点），部分光信号被反射回光源方向所造成的功率损失。你可以把它理解为“有多少光被原路送回去了”。这个值通常用负分贝（-dB）表示，数值越大（即绝对值越小，如-60 dB）代表反射回去的光越少，连接性能就越好。

那么，是什么影响了回波损耗呢？端面是否洁净、光纤的对准精度都是关键因素。而为了最大程度减少连接处的反射，工程师们想出了一个根本性的办法：改变光纤连接器（即插芯）端面的物理形状。于是，就有了将端面研磨成不同角度的做法。

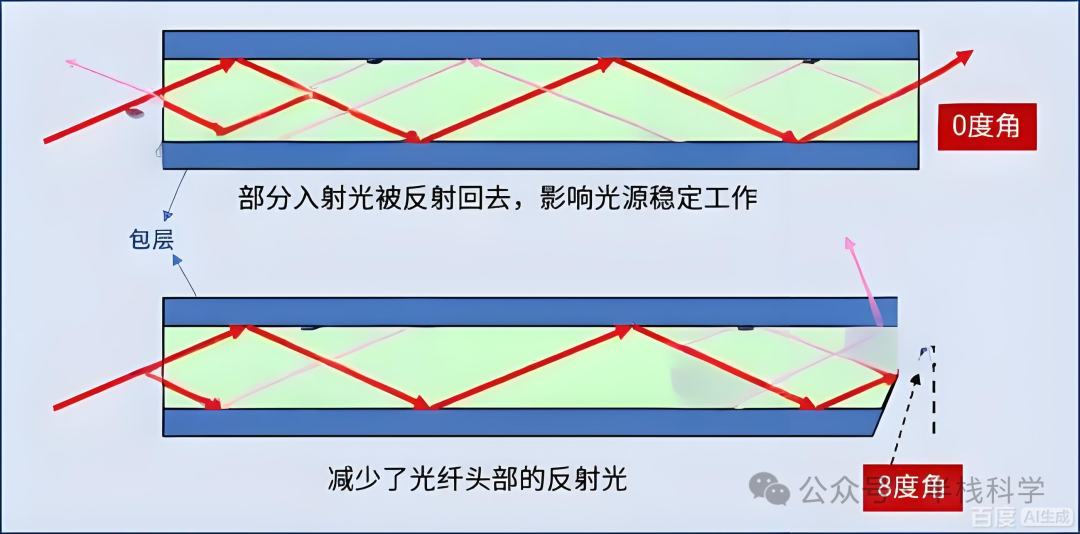

• 如果端面是完全平坦的，一部分反射光会精确地沿原路返回光源，这可能会干扰激光器的稳定工作。其回波损耗典型值在-50 dB左右。
• 如果将端面研磨成8度角斜面，情况就不同了。反射光会以一个角度射向包层，而不是直接返回纤芯，从而极大地减少了返回到光源处的光量。这种方式可以将回波损耗显著提升至-65 dB甚至更低。

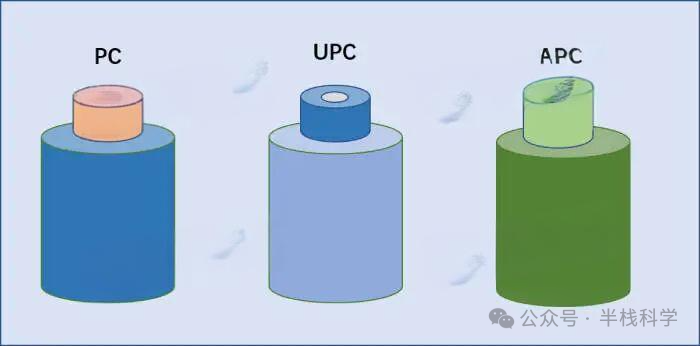

基于不同的端面处理工艺，业界主要将光纤连接器分为三种类型：PC、UPC和APC。它们所能保证的回波损耗水平依次提高。

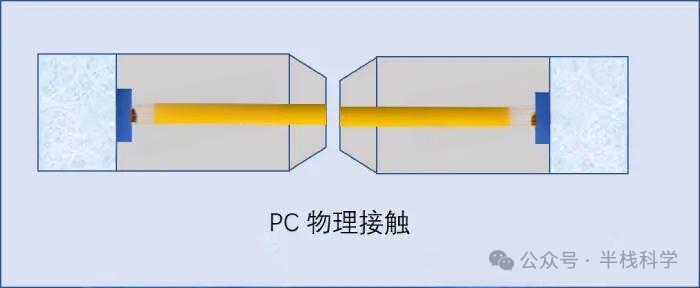

1. PC (Physical Contact，物理接触)
PC采用微球面研磨抛光，端面呈轻微的弧形凸起。这样设计是为了让两根光纤对接时，其纤芯能位于弧面的最高点，有效减少两者之间的空气缝隙，实现紧密的物理接触。

2. UPC (Ultra Physical Contact，超物理接触)
UPC可以看作是PC的升级版。它在PC球面研磨的基础上，进一步优化了抛光工艺，使端面更加光滑、弧度更精密，呈现更明显的圆顶状，从而获得更好的连接性能和更低的回波损耗。

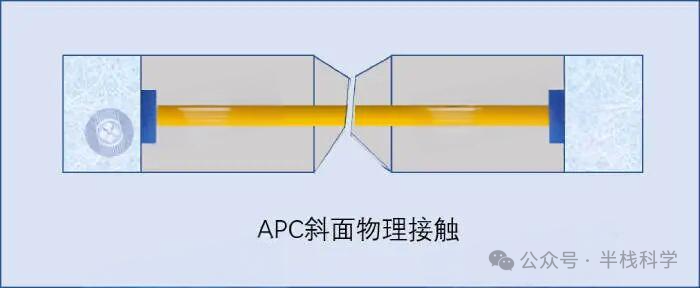

3. APC (Angled Physical Contact，斜面物理接触)
这就是我们今天讨论的主角。APC端面的独特之处在于，它被研磨成了一个8度的斜面。这个角度是经过精心计算的，它不仅能确保两端面对接紧密，其核心价值在于能将绝大部分反射光以一定角度偏转至包层中耗散掉，而非返回纤芯，从而实现了目前三种类型中最低的回波损耗。

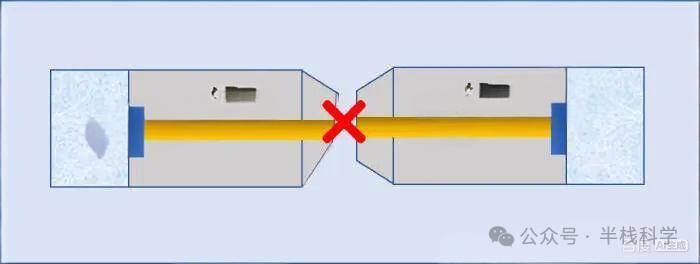

这里有一个非常重要的注意事项：连接时必须使用相同端面结构的连接器。由于APC是8度斜面，它绝不能与平面的UPC或PC直接连接，否则不仅会导致信号性能急剧下降，还可能损坏精密的端面。

为了方便区分，APC连接器通常采用绿色的外套或卡口，而PC/UPC连接器则普遍为蓝色。

应用场景概览：

• PC：最常见，广泛用于传统电信运营商设备。
• UPC：在以太网设备（如光纤交换机、光纤配线架）、数字电视及电话系统中应用广泛。
• APC：因其卓越的低反射特性，主要用于对回波损耗极其敏感的场景，例如有线电视（CATV）网络、光纤射频信号传输以及PON（无源光网络）系统。

所以，回到最初的问题：为什么光纤端面要研磨成8度角？答案就在于这个巧妙的角度设计，它通过改变光反射的路径，从物理层面大幅抑制了回波反射，为高要求的光通信系统提供了更纯净、更稳定的传输通道。理解这些连接器背后的逻辑与原理，能帮助我们在实际网络工程中做出更准确的选型与维护决策。如果你想深入探讨更多光通信或其他网络技术细节，欢迎来云栈社区交流分享。
