基于Xilinx KCU105/KC705平台的FPGA千兆以太网LWIP通信与DDR4读写测试工程实践

发表于 4 小时前 | 查看: 2| 回复: 0

在 FPGA 开发中，集成高速网络通信与大容量数据存储是构建复杂系统的核心。本文将分享一个基于 Xilinx KCU105 或 KC705 开发板的工程实践，实现了 10/100/1000M 自适应的千兆以太网通信（基于 LWIP 协议栈）以及对 DDR4 内存的读写测试。如果你正在为类似的项目寻找参考代码或设计思路，希望本文能为你提供帮助。

一、千兆以太网（10/100/1000M）与 LWIP 通信

1. LWIP 简介

LWIP（Lightweight IP）是一个轻量级的开源 TCP/IP 协议栈，专为资源受限的嵌入式系统设计。在 FPGA 项目中集成 LWIP，可以高效地实现网络协议处理，而无需依赖外部处理器运行完整的操作系统，非常适合需要网络功能的 SoC 或纯 FPGA 设计。

2. 代码示例

以下是一段初始化网络接口的核心 C 代码示例：

#include "lwip/init.h"
#include "lwip/netif.h"
#include “lwip/tcpip.h”

// 定义全局网络接口结构体
struct netif gnetif;

void ethernetif_init(void) {
    // 初始化LWIP协议栈
    lwip_init();

    // 添加网络接口，需配置IP地址、子网掩码、网关等参数
    netif_add(&gnetif, &ipaddr, &netmask, &gw, NULL, ðernetif_init, &tcpip_input);
    // 设置该接口为默认网络接口并启用
    netif_set_default(&gnetif);
    netif_set_up(&gnetif);
}

3. 代码分析

首先引入 LWIP 相关的头文件，它们分别负责协议栈初始化、网络接口管理和 TCP/IP 核心功能。
定义一个全局的 struct netif gnetif 变量，用于管理整个工程的网络接口状态。
在 ethernetif_init 函数中，调用 lwip_init() 完成协议栈的初始化工作。
使用 netif_add() 函数将物理网络接口（如以太网 MAC IP 核）添加到 LWIP 中，并配置基本的网络参数（示例中用 &ipaddr 等表示，实际需赋值）。
最后，通过 netif_set_default() 和 netif_set_up() 启用该接口，使其可以开始收发网络数据包。

二、DDR4 内存读写测试

1. DDR4 在 FPGA 中的应用

DDR4 SDRAM 提供了高带宽和大容量，在视频处理、高速数据采集等 FPGA 应用中常作为核心缓存。在 KCU105/KC705 平台上，可以通过 Xilinx 的 MIG (Memory Interface Generator) IP 核生成 DDR4 控制器，实现对内存的访问。

2. 代码示例（简化控制器 VHDL 描述）

下面是一个高度简化的 DDR4 控制器接口行为描述，用于说明读写的基本逻辑：

library IEEE;
use IEEE.STD_LOGIC_1164.ALL;
use IEEE.STD_LOGIC_ARITH.ALL;
use IEEE.STD_LOGIC_UNSIGNED.ALL;

entity ddr4_controller is
    Port ( clk : in STD_LOGIC;
           rst : in STD_LOGIC;
           write_en : in STD_LOGIC;
           read_en : in STD_LOGIC;
           address : in STD_LOGIC_VECTOR (31 downto 0);
           write_data : in STD_LOGIC_VECTOR (63 downto 0);
           read_data : out STD_LOGIC_VECTOR (63 downto 0));
end ddr4_controller;

architecture Behavioral of ddr4_controller is
    -- 此处仅为示意，用一个信号模拟一个存储单元
    signal ddr4_mem : STD_LOGIC_VECTOR (63 downto 0) := (others => '0');
begin
    -- 写进程
    process(clk, rst)
    begin
        if rst = '1' then
            ddr4_mem <= (others => ‘0’);
        elsif rising_edge(clk) then
            if write_en = ‘1’ then
                ddr4_mem <= write_data;
            end if;
        end if;
    end process;

    -- 读进程
    process(clk, rst)
    begin
        if rst = ‘1’ then
            read_data <= (others => ‘0’);
        elsif rising_edge(clk) then
            if read_en = ‘1’ then
                read_data <= ddr4_mem;
            end if;
        end if;
    end process;
end Behavioral;

3. 代码分析

代码声明了必要的 IEEE 库，用于标准逻辑类型和算术运算。
ddr4_controller 实体定义了与用户逻辑交互的接口，包括时钟、复位、读写使能、地址和数据总线。
在结构体中，用一个 ddr4_mem 信号模拟内存单元。第一个进程处理复位和写操作：复位时清零，在写使能有效时将输入数据存入。
第二个进程处理复位和读操作：复位时清空输出，在读使能有效时将 ddr4_mem 的数据输出到 read_data 端口。
请注意：这是一个极度简化的模型，用于说明握手逻辑。真实的 DDR4 控制器涉及复杂的初始化、刷新、行列地址选通等时序，必须通过 MIG IP 核来实现。

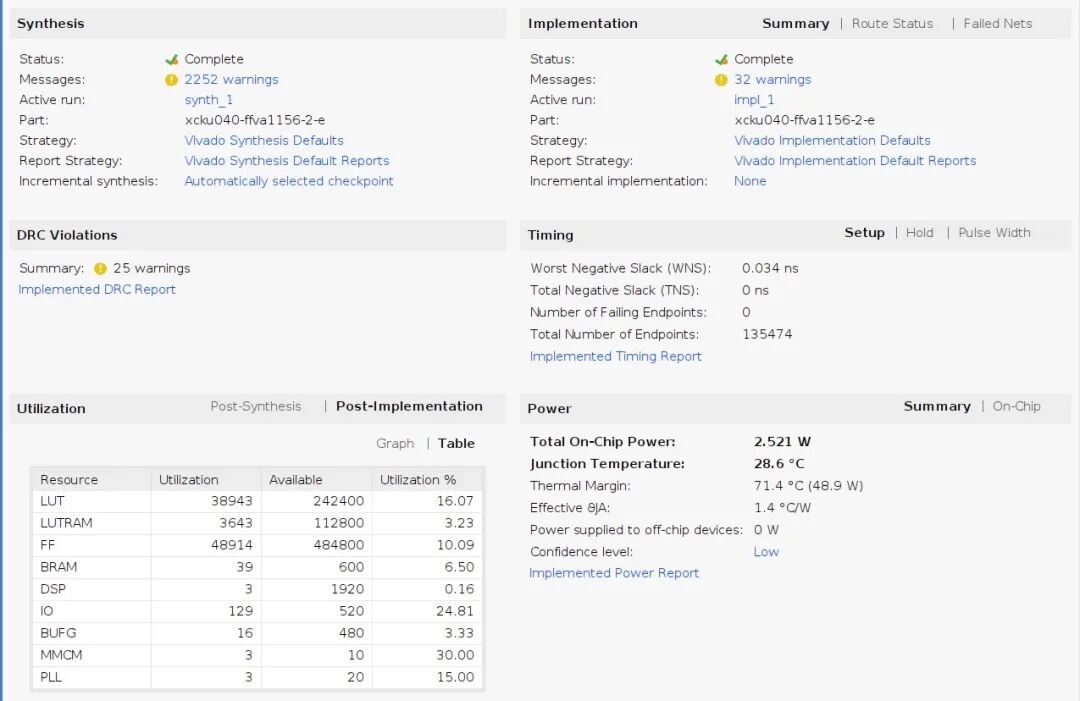

Vivado工程综合实现报告
上图为该工程在 Vivado 中的综合与实现报告截图，显示了资源利用率、时序收敛情况等信息。
