从导弹战争看FPGA的不可替代性：军工电子为何死磕现场可编程门阵列

当前国际形势下的军事对抗，从微观层面看往往是一场“导弹的战争”，而其背后实则是一场科技与军工业产业链的硬实力较量。在这样一个领域，系统的稳定与可靠高于一切，任何微小的失误都可能导致无法挽回的后果。这就不难理解，为何在导弹、雷达等核心装备中，FPGA（现场可编程门阵列）会成为不可或缺的“心脏”。

与追求极致算力的消费级芯片不同，军工领域对芯片的首要要求是 “绝对不能死” 。系统不允许出现任何死机、卡顿或不可预测的延迟。无论是导弹的制导系统，还是雷达的信号处理单元，都必须保证在任何极端环境下的绝对可靠。

那么，什么是FPGA？它又如何满足如此严苛的要求？

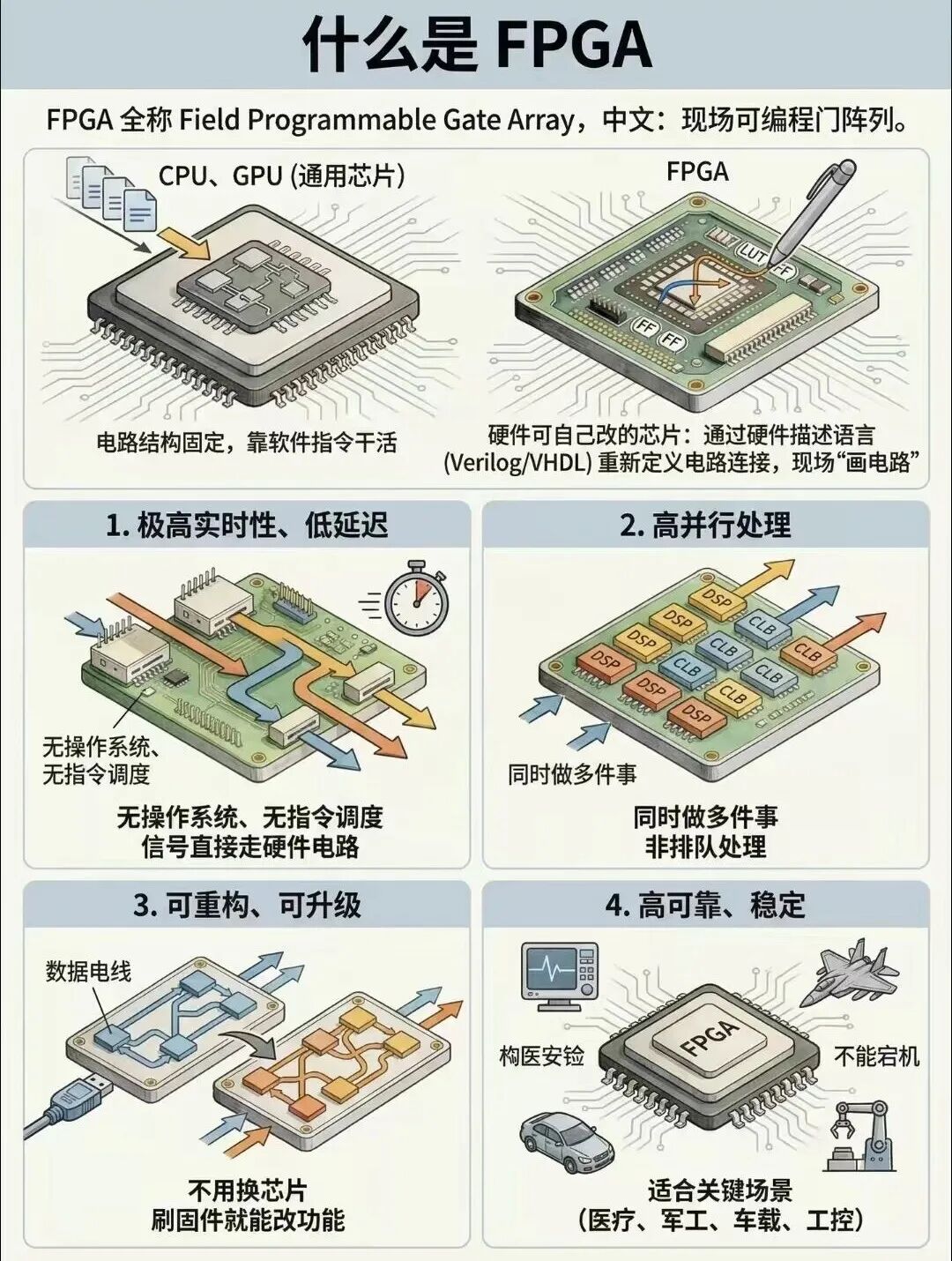

FPGA 是什么？

FPGA全称 Field Programmable Gate Array，中文名为“现场可编程门阵列”。它与我们熟知的CPU、GPU有根本性的区别。简单来说，CPU/GPU是功能固定的通用芯片，我们通过编写软件指令来指挥它们工作；而FPGA则像一块“空白的画布”或“万能的乐高积木”，工程师可以通过硬件描述语言（如Verilog或VHDL）在芯片内部“绘制”出所需的专用电路。

理解这一点的关键在于：你写Verilog/VHDL并不是在写程序，而是在设计硬件电路、进行布线和逻辑连接。

FPGA 与 CPU/GPU 的核心区别

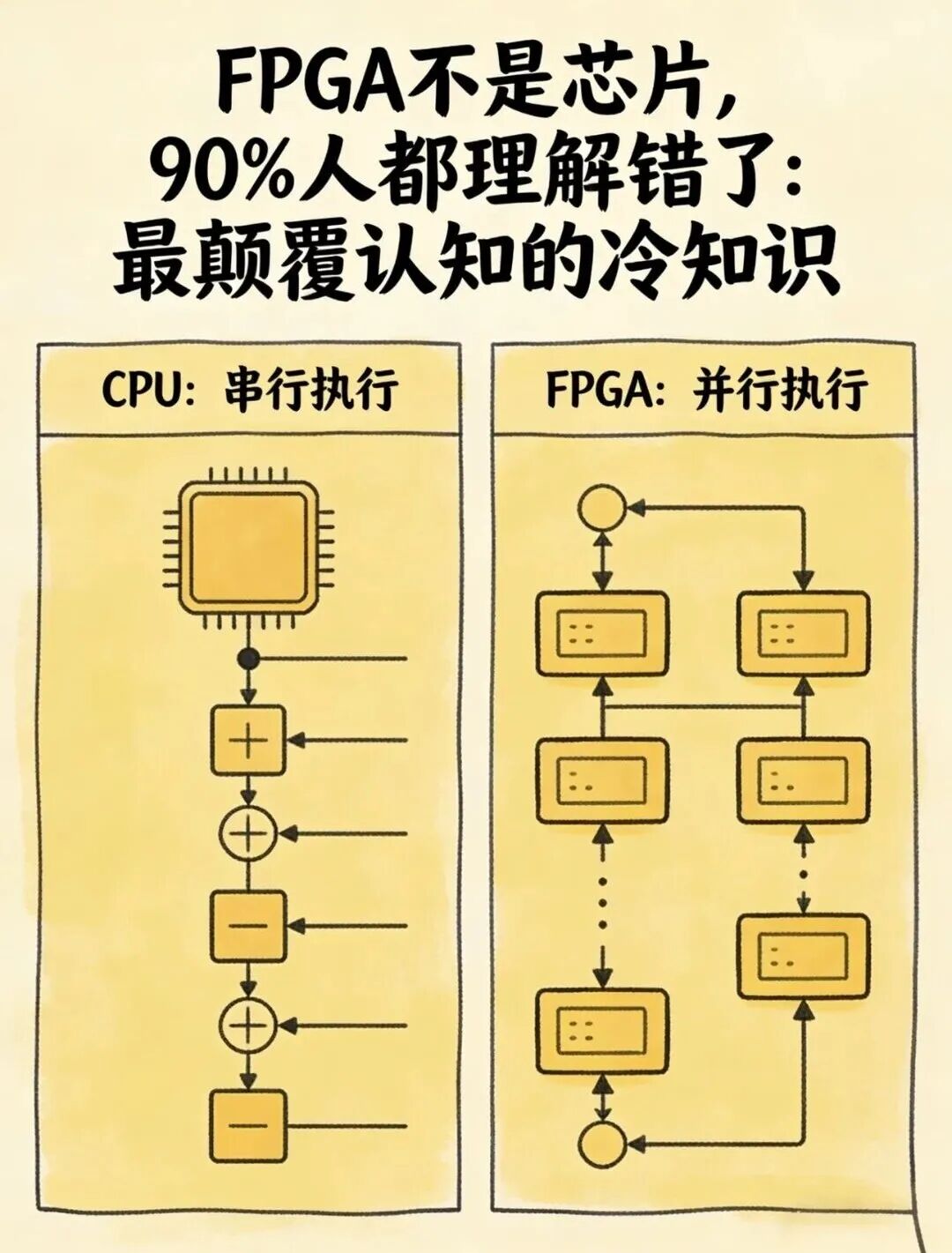

这是一个最颠覆常识的认知：FPGA 的运行模式与 CPU/GPU 有本质不同。

• CPU/GPU：串行执行，依赖指令集。
  它们的工作方式是“取指令 -> 译码 -> 执行”的串行循环。无论多复杂的任务，最终都被分解为一条条指令，在有限的运算单元上排队执行。这带来了操作系统调度、缓存一致性等复杂问题，也引入了不可预测的延迟。

• FPGA：并行执行，电路即功能。
  FPGA内部没有固定的指令集和运算单元。工程师设计的代码（硬件描述语言）经过综合、布局布线后，直接生成对应的物理电路。这个电路一旦烧录，其功能就由硬件连通性决定，所有逻辑单元可以同时工作。

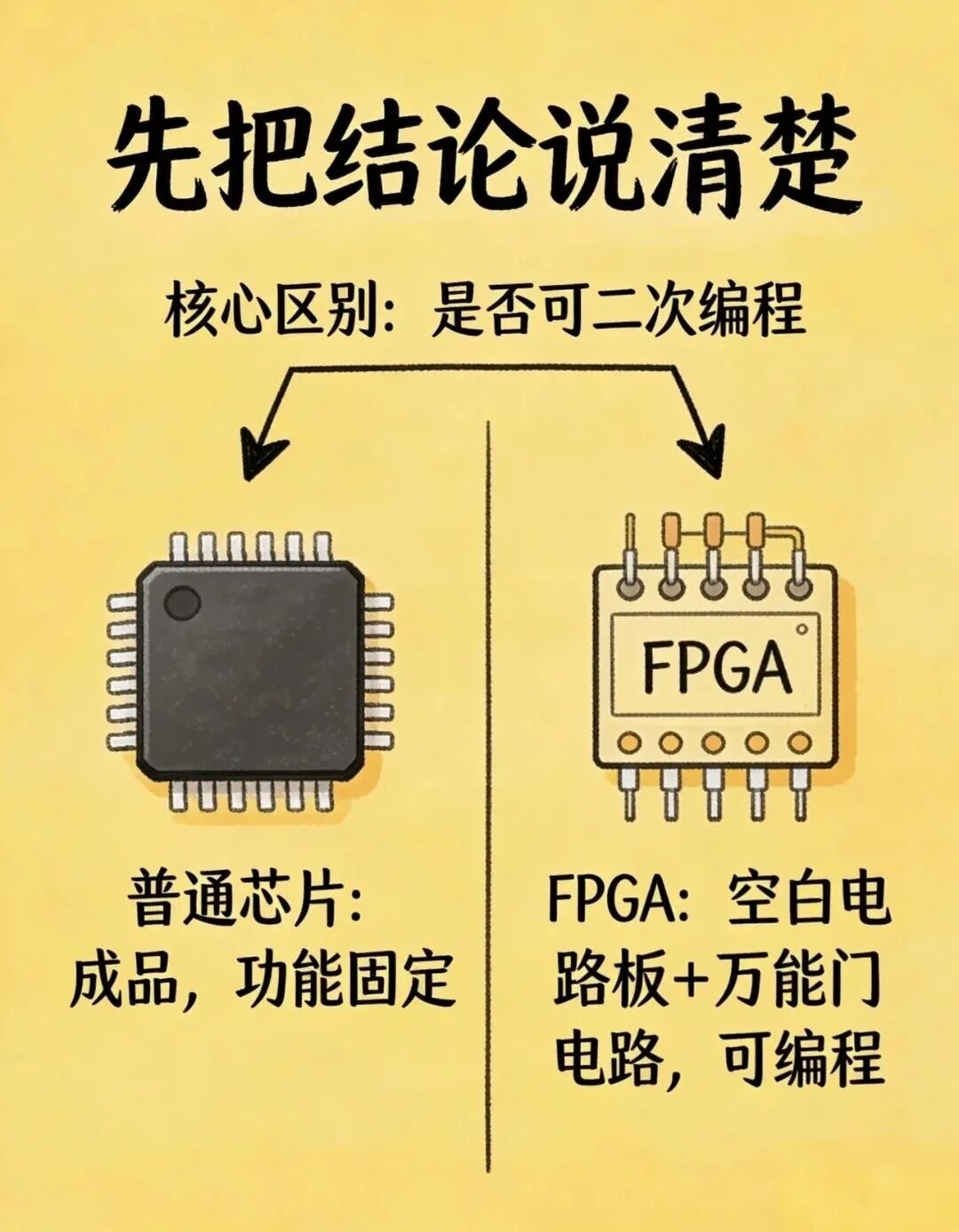

核心区别在于是否可二次编程硬件本身。 普通芯片出厂后硬件电路固定，只能升级软件；而FPGA的硬件结构是可重构的，断电重烧固件，内部的电路连接就改变了。

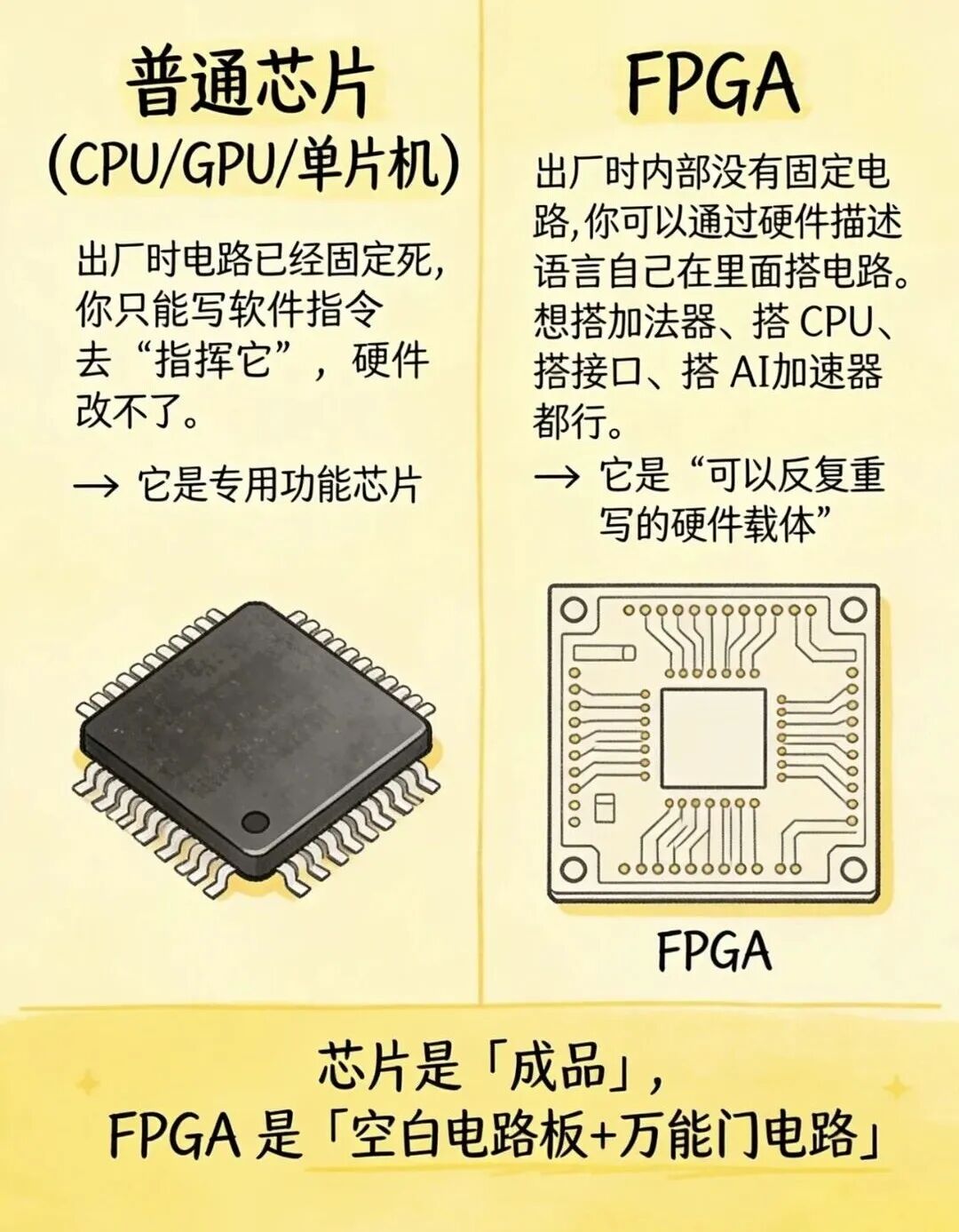

更直观的对比是：

• 普通芯片（CPU/GPU/单片机）：出厂时电路已经固定死，你只能写软件指令去“指挥它”，硬件本身改不了。它是一颗功能固定的专用芯片。
• FPGA：出厂时内部没有固定电路，你可以通过硬件描述语言自己在里面搭建电路。想实现加法器、CPU、特定接口或AI加速器都可以。它是一个 “可以反复重写的硬件载体”。

因此，可以这样总结：

你写Verilog不是在写程序，是在画电路、布线、连逻辑。

为何FPGA能满足军工的极致要求？

基于上述根本区别，FPGA带来了几大不可替代的优势，完美契合军工、航空航天等关键领域的需求：

1. 极高的实时性与超低延迟
   由于功能由纯硬件电路实现，无需操作系统调度，没有指令取指、译码的开销。信号从输入到输出，直接通过物理电路传输，延迟是纳秒级且可精确预测。这对于导弹的实时姿态调整、雷达信号的即时处理至关重要。

2. 真正的并行处理能力
   CPU的“多核”本质上是多个串行处理单元的集合。而FPGA可以实现成百上千个通道的真正并行处理，所有逻辑单元同时工作。这在处理雷达、电子战中的大规模数据流时具有压倒性优势。

3. 极高的可靠性与稳定性
   FPGA没有复杂的操作系统，没有软件栈，避免了系统崩溃、内存泄漏等软件风险。其基于硬件的特性也使其天然具备更强的抗干扰、抗震动和抗辐射能力。在一些高辐射的外太空或极端电磁环境下，经过特殊工艺加固的FPGA是唯一的选择。

4. 可重构性与灵活性
   装备的功能需要升级或调整时，无需更换硬件芯片，只需重新烧录FPGA的配置文件即可。这极大提升了武器系统的生命周期和升级便捷性。

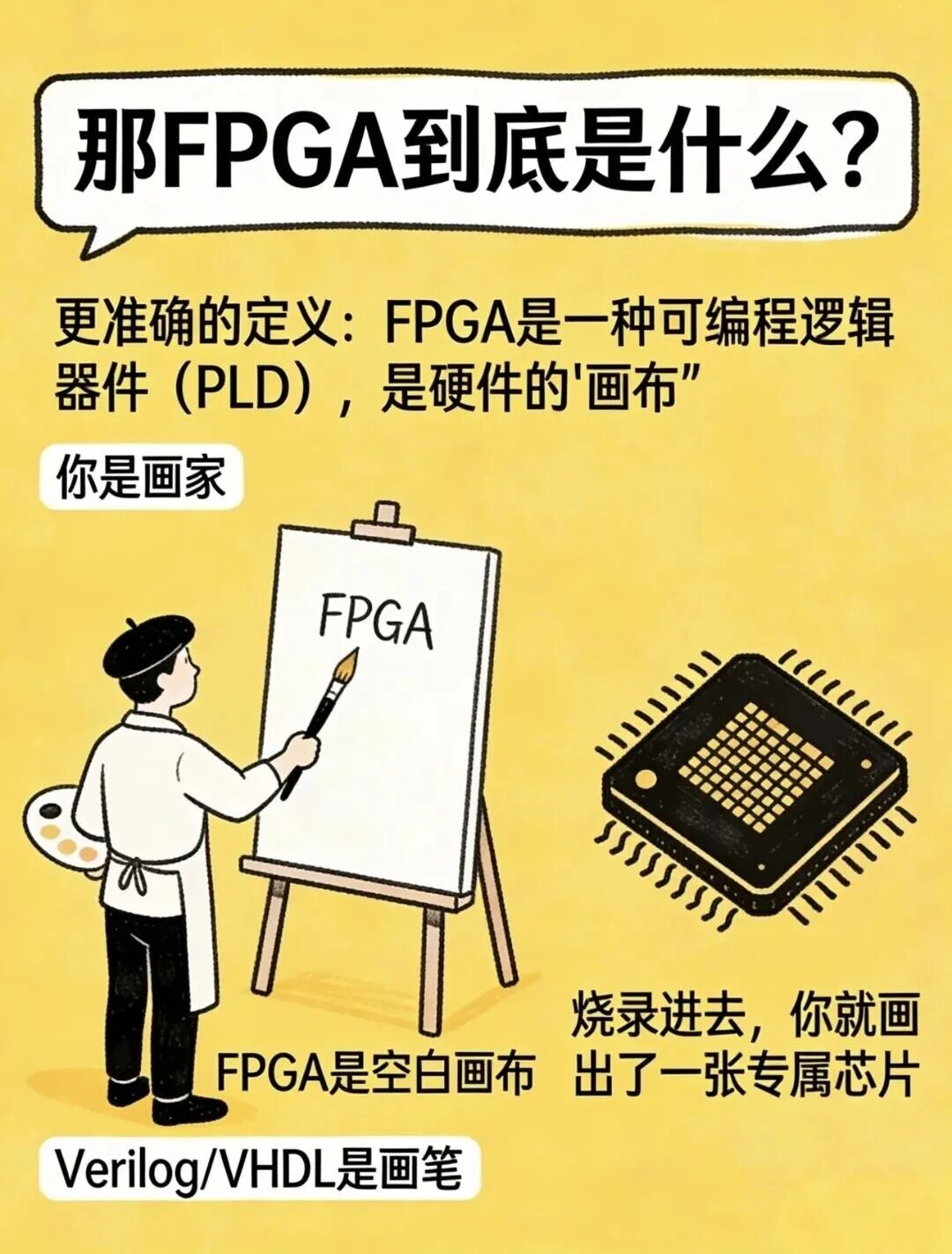

所以，FPGA的本质是一种可编程逻辑器件（PLD），是硬件的“画布”。工程师是画家，Verilog/VHDL是画笔，烧录进去，就得到了一张为特定任务定制的“专属硬件芯片”。

这对学习和职业发展意味着什么？

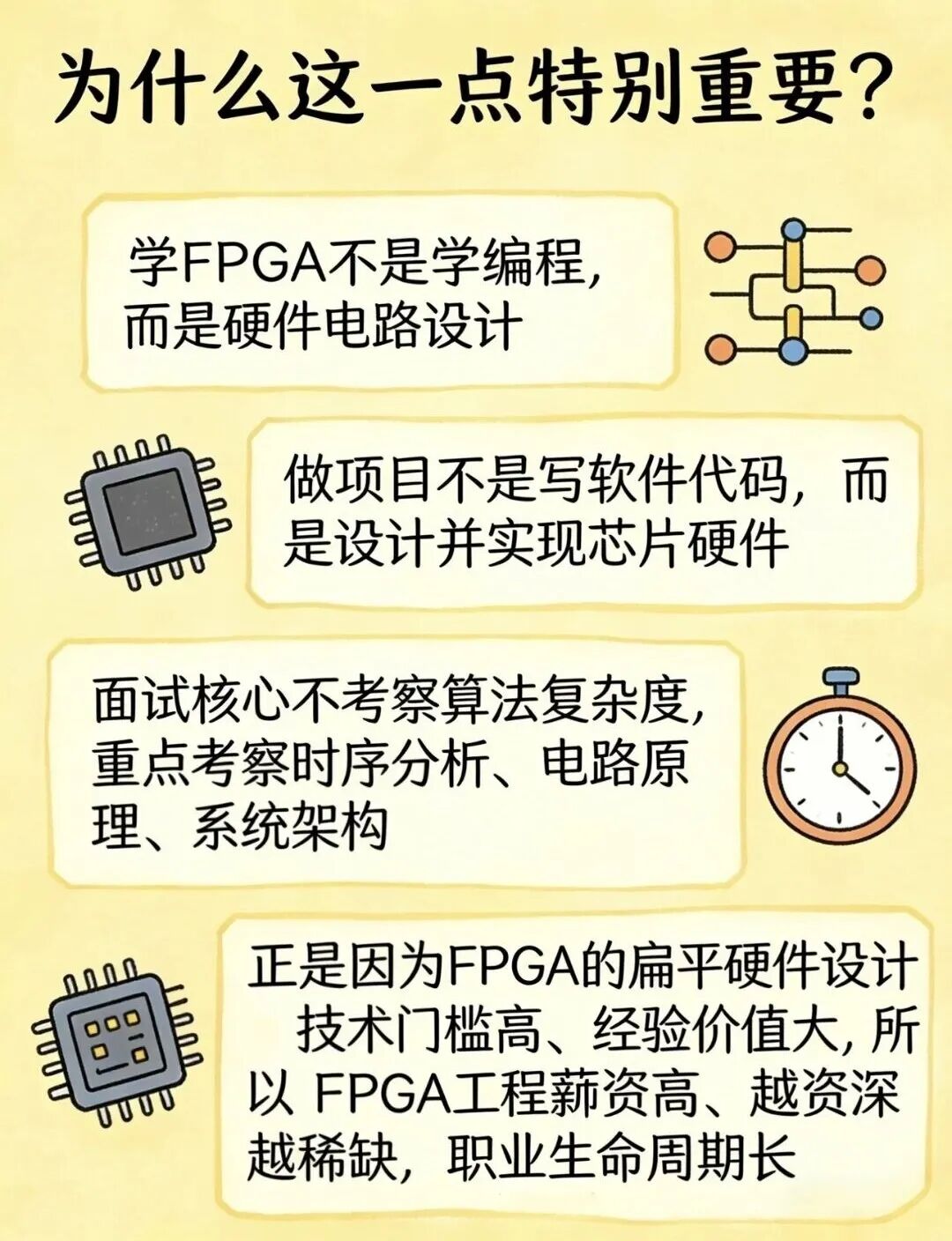

认识到“FPGA是硬件设计而非编程”这一点至关重要，它决定了整个学习和职业路径：

• 学FPGA不是学编程，而是学硬件电路设计。 你需要理解数字电路、时序分析、时钟域等底层概念。
• 做FPGA项目不是写软件代码，而是设计并实现芯片硬件。 思维方式要从软件的执行流转向硬件的并发流和时序流。
• 面试核心考察的不是算法复杂度，而是时序分析、电路原理和系统架构能力。 你需要证明你理解自己所“画”的每一个电路的实际物理含义。

正是因为这种从计算机基础到硬件思维的跨越，FPGA开发的技术门槛更高，经验也更具价值，使得相关工程师薪资水平高，且越资深越稀缺。

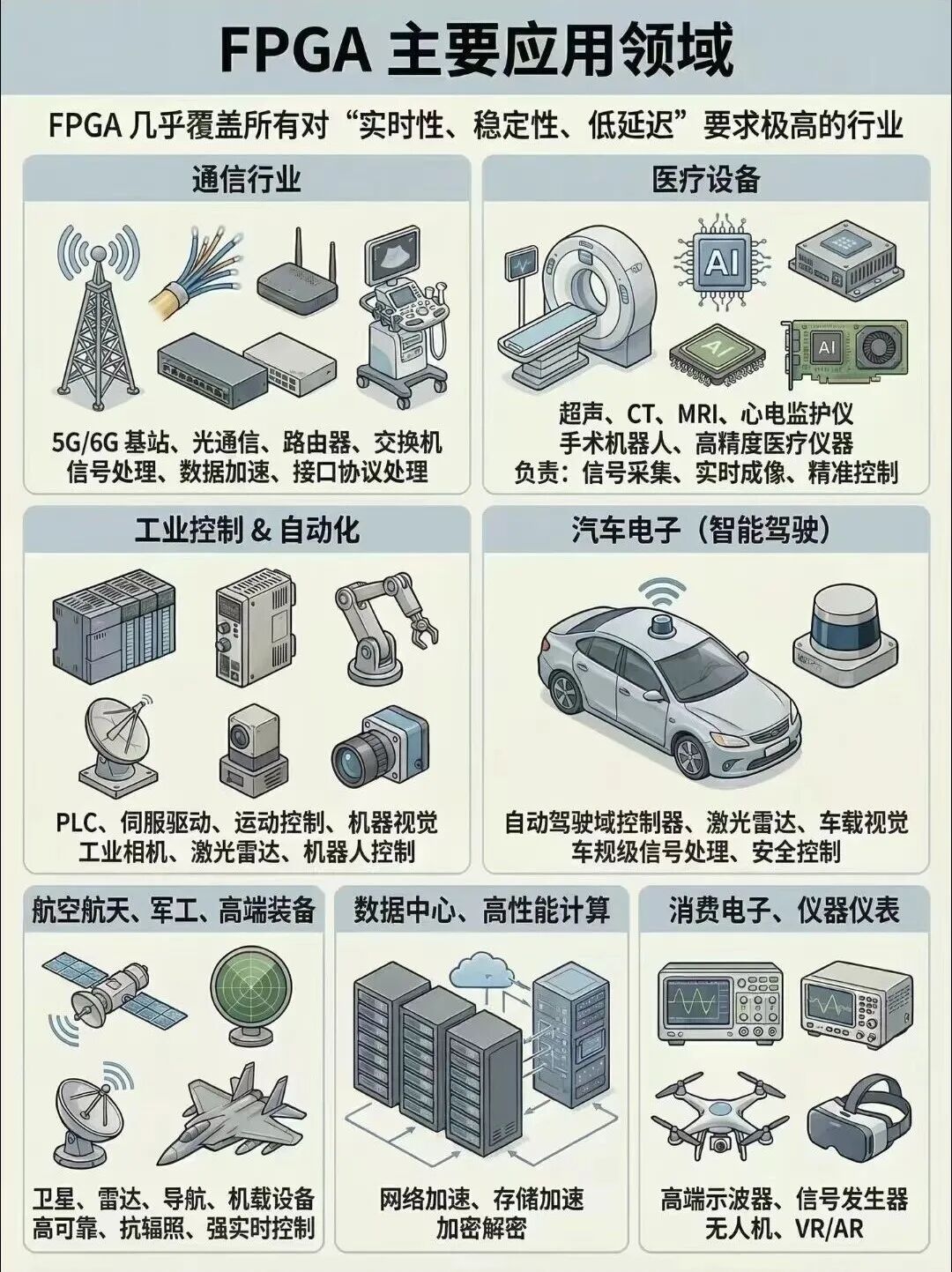

FPGA的主要应用领域与就业方向

FPGA的应用远不止于军工。它几乎覆盖所有对“实时性、稳定性、低延迟”要求极高的行业。

主要应用领域包括：

• 通信行业：5G/6G基站、光通信、高速路由器交换机的信号处理与协议处理。
• 医疗设备：CT、MRI、超声等高端医疗影像设备的实时成像与精准控制。
• 工业控制与自动化：PLC、伺服驱动、机器视觉、机器人控制。
• 汽车电子（智能驾驶）：自动驾驶域控制器、激光雷达、车载视觉系统的实时处理。
• 航空航天与军工：卫星、雷达、导航、飞控系统等高可靠、强实时控制。
• 数据中心与高性能计算：网络加速、存储加速、加密解密等硬件加速任务。
• 消费电子与仪器仪表：高端示波器、信号发生器、无人机飞控。

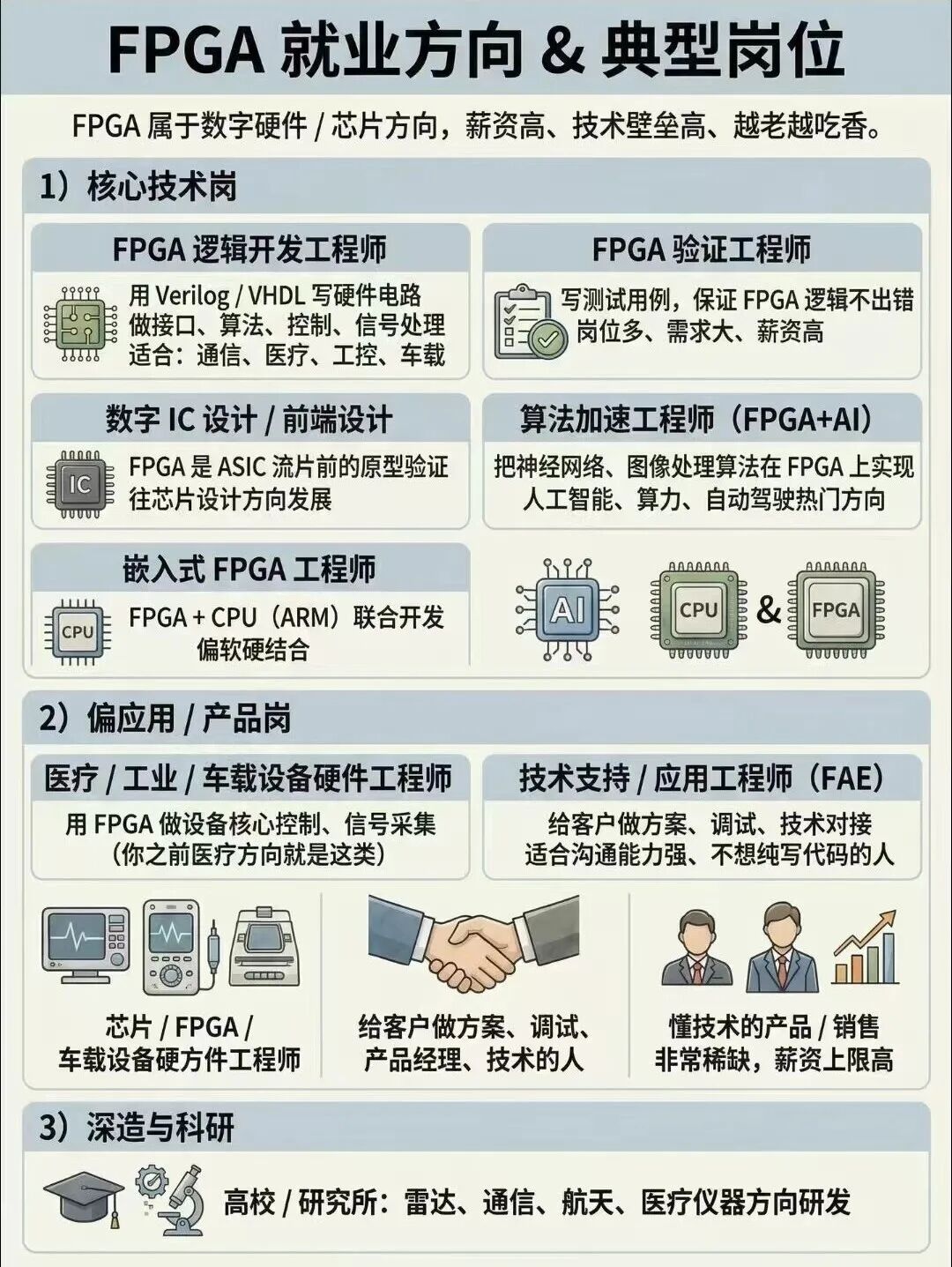

对应的典型就业岗位也非常明确：

1. 核心技术岗：FPGA逻辑开发工程师、FPGA验证工程师、数字IC前端设计工程师、算法加速工程师（FPGA+AI）、嵌入式FPGA工程师。
2. 偏应用/产品岗：医疗/工业/车载设备硬件工程师、技术支持/应用工程师（FAE）、懂FPGA技术的产品经理或销售。
3. 深造与科研：高校及研究所中雷达、通信、航天、医疗仪器等方向的研发。

结语

从导弹防御到5G基站，从医疗CT到自动驾驶，FPGA的身影无处不在。它代表的是一种“硬件可编程”的设计哲学，在软件定义一切的时代，为那些要求绝对确定、可靠、实时的任务提供了唯一的硬件级解决方案。理解FPGA，不仅是理解一项技术，更是理解在极端要求下，工程思维如何从软件栈回归到硬件电路设计的本质。对于开发者而言，深入这个领域意味着挑战，也意味着构建起一道坚实的技术壁垒。如果你想深入了解数字电路与系统设计的奥秘，欢迎在云栈社区与其他软硬件开发者交流探讨。
