睿擎平台RK3506 DSMC总线与FPGA高速通信实战：从内存映射到读写测试

在工业控制和数据采集场景中，处理器与 FPGA 之间的高速数据交换是一个常见需求。传统方案通常采用 SPI（速度受限，一般 < 10Mbps）或 PCIE（带宽高但引脚多、设计复杂）。有没有一种方案，既能达到几十 MB/s 的带宽，又只需要少量引脚，设计简单？

今天分享一个基于睿擎派 RC3506 的方案——利用 RK3506 芯片内置的 DSMC（Double Data Rate Serial Memory Controller）总线，与 PGL22GB FPGA 实现高速通信，完整演示从硬件连接到代码验证的全流程。如果你也在寻找高效简洁的处理器与FPGA通信方案，欢迎到云栈社区的技术板块交流探讨。

一、DSMC 是什么？

DSMC（Double Data Rate Serial Memory Controller）是瑞芯微 SoC 内部的一种高速存储与本地总线控制器，支持通过 DDR（双倍数据速率）方式与外部 PSRAM 或 LocalBus 设备（如 FPGA）进行数据通信。

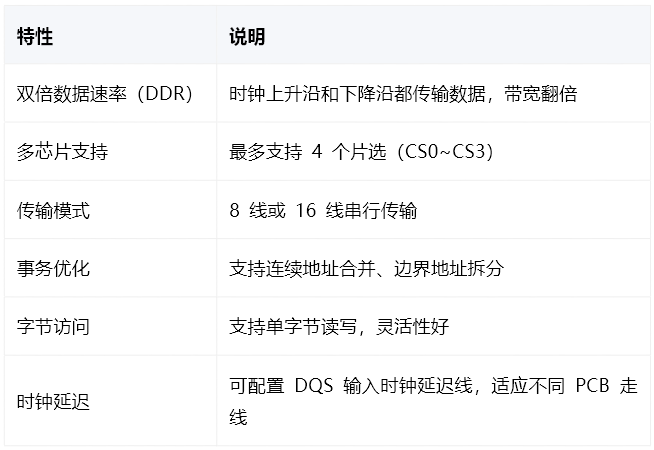

DSMC 核心特性

二、硬件准备

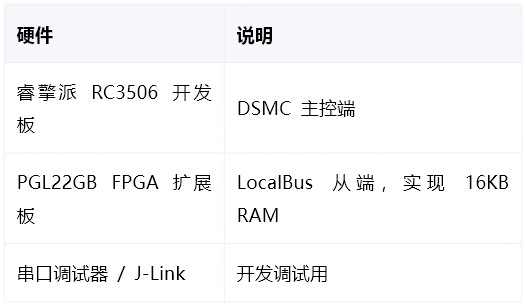

连接方式

RC-PI-3506 开发板与 FPGA 扩展板通过 DSMC 接口连接：

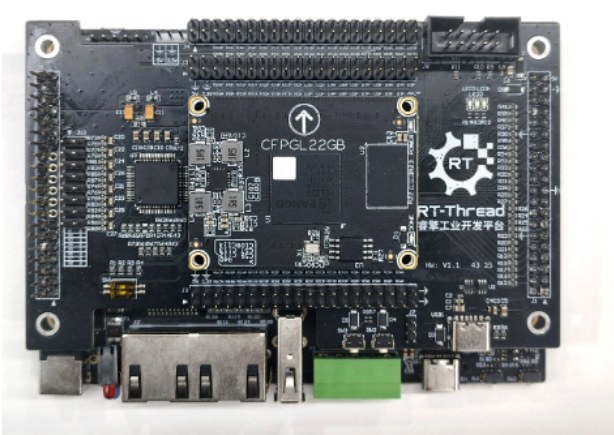

睿擎派 RC3506 与 PGL22GB FPGA 扩展板连接示意

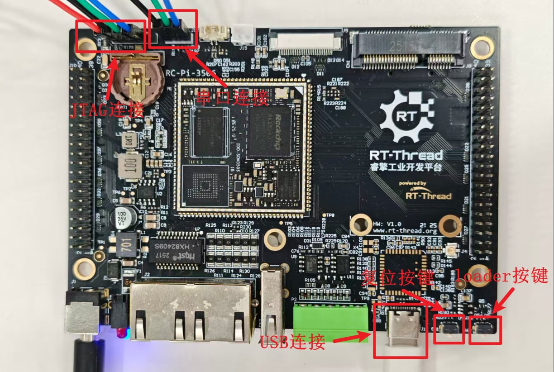

睿擎派 RC3506 开发板

三、DSMC 读写原理

3.1 内存映射

DSMC 将外部设备映射到处理器的物理地址空间，软件可以通过直接读写内存地址的方式访问 FPGA：

处理器地址空间
    │
    ├── 0xC0000000 ──→ DSMC CS0 区域（FPGA RAM）
    │                   16KB 可读写
    │
    └── 其他外设...

3.2 读写流程

写入流程：

1. 处理器执行 writel(data, 0xC0000000 + offset)
2. DSMC 控制器将数据通过 DDR 串行总线发送给 FPGA
3. FPGA LocalBus 接口接收数据，写入内部 RAM

读取流程：

1. 处理器执行 readl(0xC0000000 + offset)
2. DSMC 控制器向 FPGA 发送读请求
3. FPGA LocalBus 接口从内部 RAM 读出数据，返回给 DSMC
4. DSMC 控制器将数据返回给处理器

3.3 关键约束

4字节对齐访问：RK3506 的 DSMC 读写必须 4 字节对齐，即地址必须是 4 的倍数

默认频率 12MHz：可在设备树中修改，但需确保 FPGA 侧时序匹配

8 位宽模式：当前示例使用 8 线传输，可配置为 16 线提升带宽

四、代码实战

4.1 示例代码结构

完整示例代码位于 SDK 的 02_peripheral_dsmc 目录，核心逻辑如下：

static int test_dsmc_read_write(void)
{
    int i;
    int err_count = 0;
    rt_uint64_t t_start, t_end;
    rt_uint64_t write_cycles, read_cycles;
    const int WORD_NUM = 4 * 1024;         // 4K word = 16KB
    uintptr_t BASE_ADDR = 0xC0000000;      // DSMC CS0 基地址
    rt_uint32_t *write_buf = rt_malloc(WORD_NUM * 4);
    rt_uint32_t *read_buf  = rt_malloc(WORD_NUM * 4);
    if (!write_buf || !read_buf)
    {
        rt_kprintf("malloc failed!\n");
        return -1;
    }
    // 准备测试数据
    for (i = 0; i < WORD_NUM; i++)
    {
        write_buf[i] = 0x12345678 + i;
    }
    // ========== 写入测试 ==========
    t_start = rt_hw_global_timer_get();
    for (i = 0; i < WORD_NUM; i++)
    {
        writel(write_buf[i], BASE_ADDR + i * 4); // 4字节对齐写入
    }
    t_end = rt_hw_global_timer_get();
    write_cycles = t_end - t_start;
    // ========== 读取测试 ==========
    t_start = rt_hw_global_timer_get();
    for (i = 0; i < WORD_NUM; i++)
    {
        read_buf[i] = readl(BASE_ADDR + i * 4);
    }
    t_end = rt_hw_global_timer_get();
    read_cycles = t_end - t_start;
    // ========== 数据校验 ==========
    for (i = 0; i < WORD_NUM; i++)
    {
        if (read_buf[i] != write_buf[i])
        {
            err_count++;
            rt_kprintf("ERR[%d]: R=0x%08X W=0x%08X\n",
                        i, read_buf[i], write_buf[i]);
            if (err_count > 10)
            {
                rt_kprintf("......\n");
                break;
            }
        }
    }
    // ========== 性能统计 ==========
    float write_time_us = (float)write_cycles / 24.0f;  // 24MHz 定时器
    float read_time_us  = (float)read_cycles  / 24.0f;
    float total_bytes = WORD_NUM * 4.0f;
    float write_speed = (total_bytes / (1024 * 1024)) / (write_time_us / 1e6);
    float read_speed  = (total_bytes / (1024 * 1024)) / (read_time_us  / 1e6);
    if (err_count == 0)
    {
        rt_kprintf("\n==== DSMC TEST PASS ====\n");
        rt_kprintf("Write: %lu cycles, %.2f us, %.2f MB/s\n",
                    write_cycles, write_time_us, write_speed);
        rt_kprintf("Read : %lu cycles, %.2f us, %.2f MB/s\n",
                    read_cycles, read_time_us, read_speed);
    }
    else
    {
        rt_kprintf("\n==== DSMC TEST FAIL ====\n");
        rt_kprintf("Error count: %d\n", err_count);
    }
    rt_free(write_buf);
    rt_free(read_buf);
    return 0;
}
MSH_CMD_EXPORT(test_dsmc_read_write, test dsmc read write);

4.2 关键代码解析

① 基地址定义

uintptr_t BASE_ADDR = 0xC0000000;  // DSMC CS0 区域

DSMC 的 CS0 片选对应的物理地址是 0xC0000000，软件直接读写该地址即可访问 FPGA。

② 4 字节对齐访问

writel(write_buf[i], BASE_ADDR + i * 4);  // 每次写入 4 字节
read_buf[i] = readl(BASE_ADDR + i * 4);   // 每次读取 4 字节

RK3506 的 DSMC 控制器要求访问地址 4 字节对齐，因此使用 writel/readl 函数，偏移量每次增加 4。

③ 性能测量

t_start = rt_hw_global_timer_get();  // 获取硬件定时器计数值
// ... 执行写入或读取 ...
t_end = rt_hw_global_timer_get();
cycles = t_end - t_start;
time_us = cycles / 24.0f;  // 定时器频率 24MHz

通过硬件定时器精确测量读写耗时，计算出实际带宽。

五、运行结果

将示例工程编译下载到睿擎派 RC3506，在串口终端执行：

msh />test_dsmc_read_write

输出结果：

==== DSMC TEST PASS ====
Write: 73640 cycles, 3068.33 us, 5.09 MB/s
Read : 240044 cycles, 10001.83 us, 1.56 MB/s

结果解读：

指标	写入	读取
数据量	16KB	16KB
耗时	3.07 ms	10.00 ms
带宽	5.09 MB/s	1.56 MB/s
校验结果	✅ 全部通过	✅ 全部通过

写入带宽达到 5MB/s，读取带宽 1.5MB/s，通过调整demo的时序和位宽，以及dma的加持，带宽可以达到 200MB/s。

六、FPGA 工程说明

6.1 FPGA 实现的功能

FPGA 侧实现了一个 LocalBus Server，功能如下：

• 接收 DSMC 发来的写请求，将数据存入 16KB 内部 RAM
• 响应 DSMC 的读请求，从 RAM 中读出数据返回
• 提供状态 LED 指示通信活动

6.2 FPGA 工程迁移

如果需要将 FPGA 工程迁移到不同版本的 IDE，步骤如下：

1. 在目标 IDE 上创建 PGL22GB-6MBG324 工程
2. 添加源文件：dsmc.fdc、dsmc_port.v、led.v
3. 配置 RAM 和 PLL IP 核

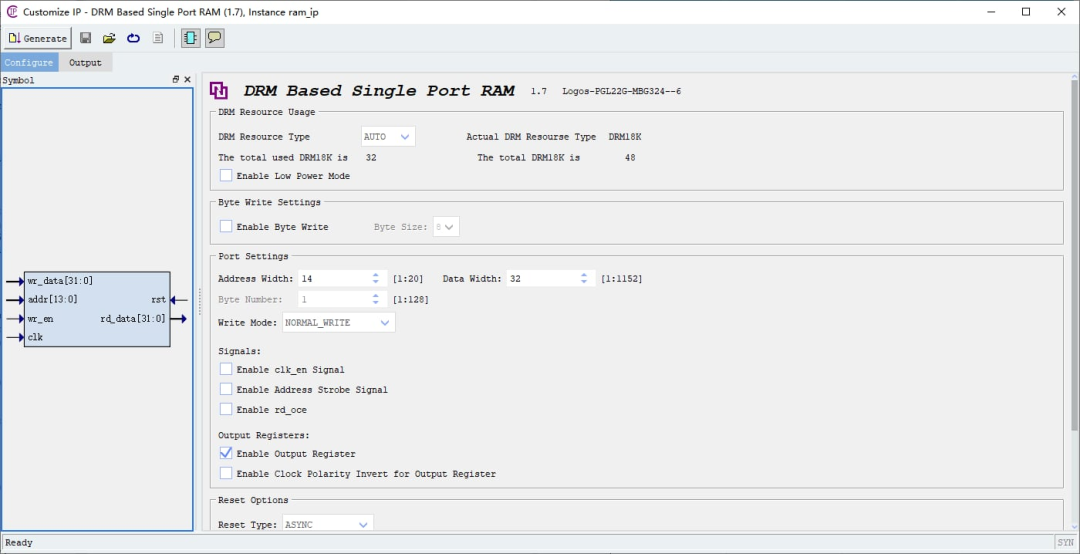

RAM IP 核配置：

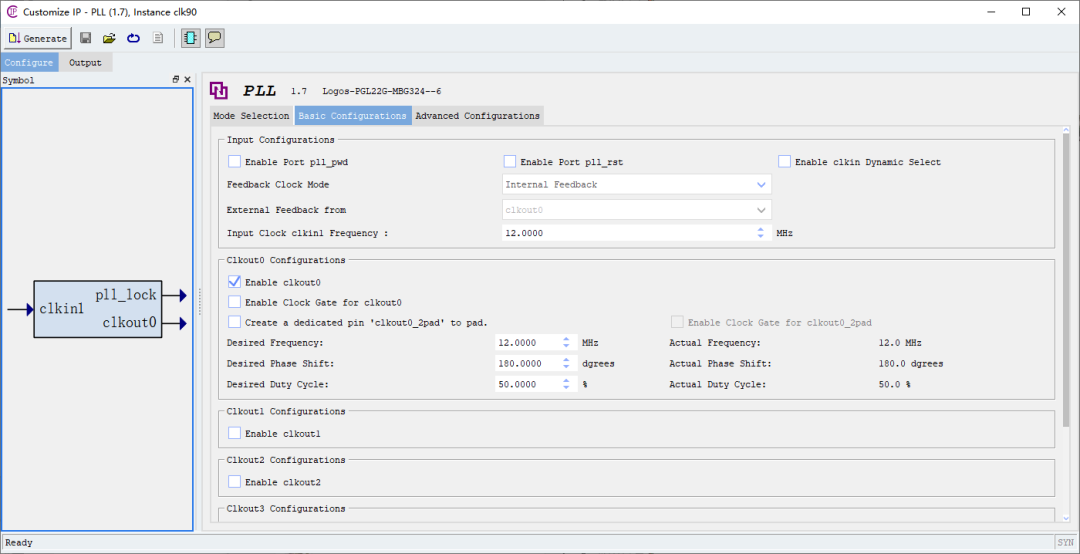

PLL IP 核配置：

七、设备树配置

DSMC 的引脚复用和时钟频率在设备树中配置：

&dsmc {
    status = "okay";
    clock-frequency = <12000000>;  /* 12MHz，可修改 */

    pinctrl-names = "default";
    pinctrl-0 = <&dsmc_pins>;

    dsmc_pins: dsmc-pins {
        pins = "GPIO0_A0", "GPIO0_A1", "GPIO0_A2", "GPIO0_A3",
               "GPIO0_A4", "GPIO0_A5", "GPIO0_A6", "GPIO0_A7",
               "GPIO0_B0", "GPIO0_B1";
        function = "dsmc";
    };
};

注意事项：

• 修改 clock-frequency 后，需同步修改 FPGA 侧 PLL 配置
• 引脚复用配置需与硬件原理图对应
• 当前示例使用 CS0，如需使用其他片选需修改设备树

八、工程实现说明

• 当前 DSMC 为 8 位宽模式，开启 DSMC 的 CS0 的 FIFO region
• 默认频率为 12MHz，在示例工程的 board.dts 中可修改
• 除 DSMC 的引脚复用与时钟，其他配置暂时不支持修改
• DSMC 的 DMA 以及中断暂时不支持开启

九、应用场景

DSMC 与 FPGA 高速通信的典型应用场景：

场景	说明
高速 ADC 采集	FPGA 采集高速 ADC 数据，通过 DSMC 传输给处理器
电机控制	FPGA 实现多路 PWM 和编码器接口，处理器下发控制参数
视频预处理	FPGA 做 ISP 前处理，通过 DSMC 传输给处理器编码
协险品检测	FPGA 实现多传感器并行采集，处理器做 AI 推理

十、总结

这篇文章完整演示了睿擎派 RC3506 通过 DSMC 总线与 FPGA 实现高速通信：

✅ 理解 DSMC 的工作原理和内存映射机制
✅ 掌握 DSMC 与 FPGA 的硬件连接方式
✅ 学会使用 writel/readl 直接读写 DSMC 地址空间
✅ 完成 16KB 数据的读写测试和校验
✅ 了解 FPGA 工程的配置和迁移方法

DSMC 为处理器与 FPGA 之间提供了一种带宽适中、设计简单、引脚可控的高速通信方案，非常适合工业控制和数据采集场景。这类软硬协同的嵌入式开发实践，对于构建高性能实时系统至关重要。

示例工程：

• SDK 新建示例工程：02_peripheral_dsmc
