嵌入式项目开发中EtherCAT与Profinet选型指南：从协议原理到落地考量

做工业嵌入式开发的工程师，几乎都会遇到一个绕不开的核心问题：当你的设备需要接入工业现场网络，面对全球市场份额前二的两大主流实时以太网总线——EtherCAT与Profinet，到底该怎么选？

许多资料要么停留在泛泛的理论介绍，要么偏向PLC系统集成视角，很少站在嵌入式开发者的立场，拆解技术落地的核心差异。本文将主要从嵌入式开发的实际需求出发，对比分析这两大协议的本质、优劣及选型策略。

一、两大工业以太网总线的技术本质

1.1 EtherCAT

EtherCAT（Ethernet for Control Automation Technology）由德国倍福（Beckhoff）于2003年推出，目前是IEC 61158国际标准，由ETG（EtherCAT技术协会）维护，是全球运动控制领域的主流总线。

它的核心设计理念是打破标准以太网的存储转发限制，以“穿透式传输”实现极致实时性，核心技术特征如下：

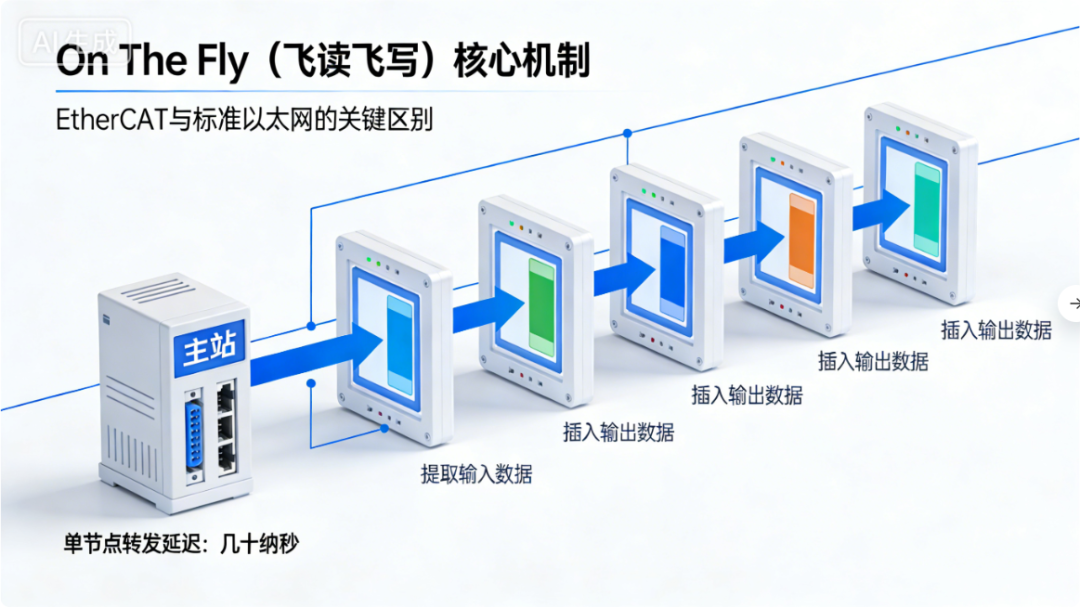

• On The Fly（飞读飞写）核心机制：这是EtherCAT区别于其他总线的核心。标准以太网是一帧一收一发，而EtherCAT主站发出的标准以太网帧，会依次穿过所有从站节点；每个从站在帧经过的瞬间，硬件直接提取对应自己的输入数据，同时把输出数据插入帧的对应位置，无需等待整帧接收完成再转发。整个过程由专用硬件完成，单节点转发延迟仅需几十纳秒。

• 极致的带宽利用率：所有从站的过程数据（PDO）共享同一个以太网帧，无需为每个从站单独发包，带宽利用率可达90%以上，远高于标准以太网的10%-30%。

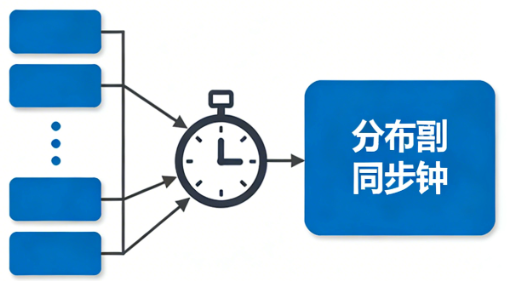

• 主从架构+分布式时钟（DC）：采用严格的一主多从架构，支持最多65535个从站；内置分布式时钟同步机制，可实现全网从站之间±1ns的同步精度，完美匹配多轴运动控制的同步需求。

• 从站硬件核心：ESC芯片：EtherCAT的实时协议处理、飞读飞写、时钟同步均由专用的ESC（EtherCAT Slave Controller）芯片完成（如Microchip LAN9252、倍福ET1100/ET1200），MCU仅需通过SPI/PCI接口与ESC通信，处理应用层逻辑即可，对主控的算力要求极低。

1.2 Profinet

Profinet（Process Field Net）由西门子主导、PI（PROFIBUS & PROFINET国际协会）推动，是PROFIBUS总线的以太网演进版本，同样是IEC 61158国际标准，是工厂自动化（FA）领域的绝对主流总线。

它的核心设计理念是无缝兼容标准以太网TCP/IP协议，同时覆盖从非实时配置到硬实时控制的全场景需求，核心技术特征如下：

• 三级分层架构，适配全场景需求：这是Profinet最核心的设计，三个等级的实时性、硬件要求天差地别：
  1. Profinet TCP/IP（NRT）：基于标准TCP/IP协议，无实时性保障，仅用于设备参数配置、诊断、非实时数据交互，无法用于过程控制；
  2. Profinet RT（实时）：基于以太网数据链路层，通过VLAN标签的优先级调度（QoS）实现软实时，跳过TCP/IP协议栈直接处理过程数据，是目前Profinet从站设备的主流实现方案；
  3. Profinet IRT（等时实时）：通过专用硬件实现时间分片、带宽预留的硬实时，可实现百微秒级的循环周期和纳秒级抖动，仅用于高同步要求的运动控制场景。
• 标准以太网兼容：Profinet RT/IRT均基于标准以太网帧格式，可与普通TCP/IP数据在同一根网线上传输，无需修改以太网底层架构，完美兼容工厂现有的IT网络架构。
• 主从/对等双架构支持：默认采用主从架构（PLC为主站，现场设备为从站），同时支持设备间的对等通信（直接交叉数据交互），适配复杂的工厂分布式场景。
• 软硬件实现灵活：Profinet RT可完全通过标准以太网MAC+软件协议栈实现，无需额外专用硬件；仅IRT等级需要专用ASIC芯片或支持时间敏感网络（TSN）的外设。

二、优劣对比

基于嵌入式开发的视角，我们可以从以下几个关键维度进行对比：

1. 实时性

   • EtherCAT：硬实时，循环周期最低可达10μs，抖动小于1ns，单节点转发延迟仅几十纳秒。
   • Profinet：RT等级为软实时，循环周期最低1ms，抖动小于100μs；IRT等级可达到与EtherCAT同级的硬实时水平。

2. 硬件依赖与资源占用

   • EtherCAT：从站必须搭配ESC专用芯片或内置ESC的MCU。协议实时处理由ESC硬件完成，MCU仅需处理应用层逻辑，对主控要求极低，Cortex-M0+即可胜任。
   • Profinet：RT等级可纯软件实现，仅需标准以太网MAC，但对MCU性能要求较高，通常至少需要Cortex-M3/M4内核，RAM≥64KB，Flash≥128KB。IRT等级则需专用ASIC或TSN外设。

3. 网络带宽利用率

   • EtherCAT：得益于On The Fly机制，所有从站共享单帧，无冗余发包，带宽利用率可大于90%。
   • Profinet：主站通常需要向每个从站单独发送过程数据帧，存在帧头冗余和调度开销，带宽利用率约为30%-50%。

4. 生态与兼容性

   • EtherCAT：在运动控制领域是绝对主流，伺服驱动器、运动控制器通用度极高，与倍福生态深度绑定。
   • Profinet：在工厂自动化（FA）领域是绝对主流，西门子PLC全系原生支持，全球工厂现场覆盖率第一。

5. 开发与认证成本

   • EtherCAT：开源协议栈生态相对友好，从站源码可获取。但量产项目如需通过官方一致性测试，仍需投入认证成本。
   • Profinet：商业门槛通常更高。需特别注意，不可将仅用于参数配置的Profinet TCP/IP（NRT）误用于实时控制。量产项目若使用开源协议栈进行认证，通过率极低，可能反而拉长开发周期。

三、项目中怎么选？

没有绝对最优的总线，只有最适配项目需求的选择。你可以遵循以下思路进行决策：

1. 看对接的上级系统

   • 如果设备最终需要接入西门子S7-1200/1500/300等系列PLC，或客户现场是标准的工厂自动化产线，优先选择Profinet，这是兼容性最好、对接成本最低的方案。
   • 如果设备是伺服驱动器、运动控制模块、机器人关节，需要对接倍福、汇川、欧姆龙等品牌的运动控制器，或者对多轴同步控制有高要求，应选择EtherCAT，这是该领域的行业通用标准。

2. 看性能指标要求

   • 如果应用场景要求循环周期≤1ms、多节点同步精度≤1μs（例如多轴运动控制、高速数据采集、机器人、印刷设备、锂电生产线等），对响应速度和同步性有严苛要求，EtherCAT通常是性价比更高的选择。

3. 综合评估成本

   • 在满足性能的前提下，若对硬件成本敏感且无需对接特定PLC生态，可评估EtherCAT（ESC芯片）与Profinet RT（高性能MCU）的方案成本。
   • 务必综合考虑开发周期、认证费用和后期维护成本。
