还在依赖 printf 调试你的嵌入式系统吗？是否曾因在中断服务程序中打印日志而导致系统崩溃或时序错乱？对于追求确定性和实时性的嵌入式开发而言，传统调试手段往往显得力不从心。今天，我们来深入探讨一个专为嵌入式实时调试而生的轻量级工具——RTEdbg。

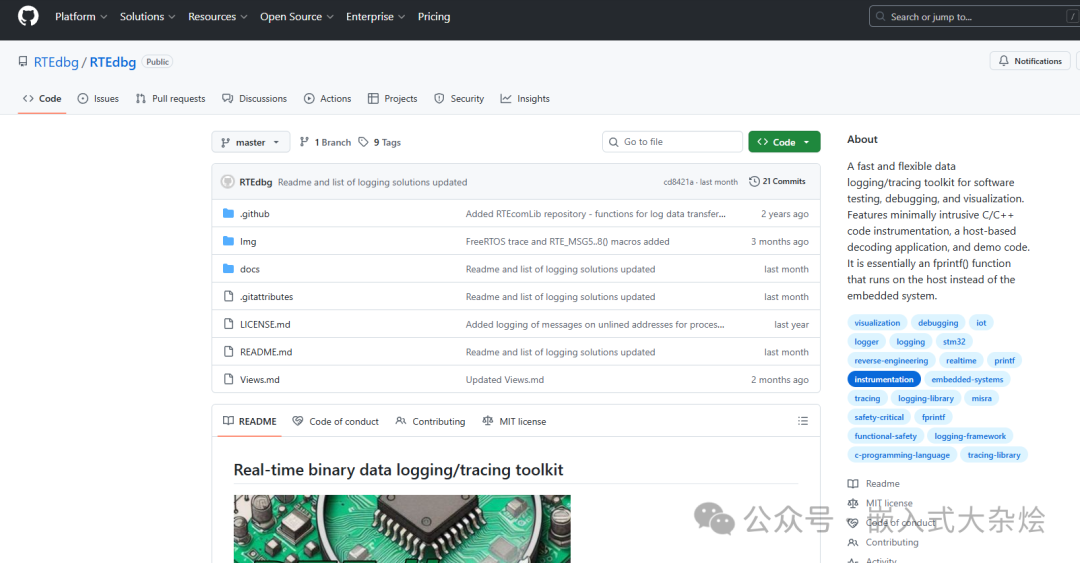

项目地址：https://github.com/RTEdbg/RTEdbg
一、为什么需要更好的嵌入式调试方案？
每一位嵌入式开发者都熟悉这样的困境：一个棘手的Bug只在特定的、难以复现的时序条件下出现。当你试图挂上JTAG设置断点时，程序暂停的瞬间就可能导致通信超时或控制循环中断。在调试实时系统时，我们常常面临“观察者效应”：你越是试图观察系统的内部状态，系统的运行行为就越会偏离其原本的模样。
传统的调试方法各有其局限性：
- 断点调试：暂停CPU会彻底破坏系统的实时性，对于硬实时系统甚至可能造成物理损伤。
- printf调试：串口带宽有限，运行时格式化字符串消耗大量CPU周期，函数通常不可重入，且会占用可观的栈空间和Flash存储。
- SystemView / Tracealyzer：功能全面，但侵入性相对较高。例如在Cortex-M4上记录单个事件可能就需要约200个CPU周期和150~510字节的栈空间。
那么，是否存在一种方案，能在代码的任何位置（包括高优先级中断、异常处理、乃至RTOS内核）以极低的开销记录数据，并且能在不停止程序运行的前提下将数据导出进行分析？RTEdbg正是为此而生。
二、RTEdbg 是什么？
RTEdbg（Real-Time Embedded Debugger） 是一个开源的实时固件分析、测试与调试工具套件，由深耕嵌入式实时控制领域的工程师Branko Premzel开发，并采用宽松的MIT协议开源。
其核心思想可以用一句话概括：
RTEdbg 本质上是一个运行在主机（PC）端的、可重入的、带时间戳的 fprintf() 函数。
在嵌入式目标端，RTEdbg只做最简单的一件事：将原始的二进制数据（附带上预定义的格式ID和时间戳）写入RAM中的循环缓冲区。所有耗时的操作——如数据格式化、解码、排序、统计分析——全部移交到性能充裕的主机端完成。

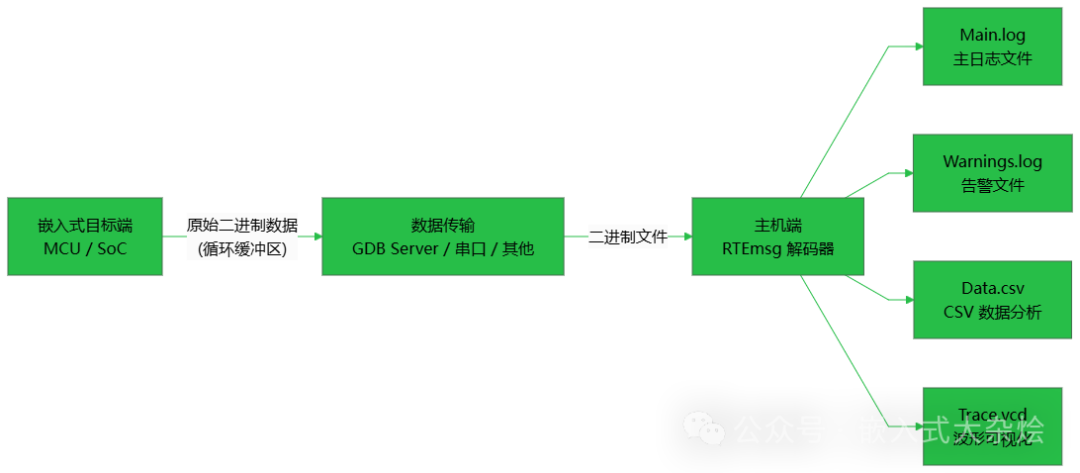

图1：RTEdbg整体架构与数据流向——目标端仅写入二进制数据，所有格式化工作均在主机端完成。
三、核心优势：为何选择RTEdbg？
3.1 极致的低开销
在Cortex-M4内核上，使用RTEdbg记录一个简单事件仅需大约 35个CPU周期 和 4字节的栈空间。相比之下，类似工具可能需要200个周期和数百字节的栈。这意味着：
- 即使在最高优先级的中断里，也可以安全地记录日志。
- 几乎不可能因为插入日志记录点而导致栈溢出。
- 对系统实时性能的影响微乎其微。
3.2 真正的可重入设计
RTEdbg的日志记录函数是完全可重入的。如果处理器支持原子操作（如ARM的LDREX/STREX指令），调用日志函数时甚至不需要关闭中断。这使得它可以安全地应用于：
- 普通任务代码
- 中断服务程序（ISR）
- RTOS内核代码
- 不可屏蔽中断（NMI）及致命异常（如HardFault）处理程序
3.3 灵活的数据导出
主机端的RTEmsg解码器基于熟悉的printf语法，并能将同一条日志数据以不同格式同步输出到多个文件。你可以一次性生成：
- 人类可读的文本日志（
.log）
- 便于用Excel或Python进行数据分析的CSV文件
- 供GTKWave等波形查看工具使用的VCD文件
- 自动化测试报告
3.4 极小的代码占用
RTEdbg库对目标端Flash的额外占用通常只有几百字节。关键的格式化字符串并不存储在嵌入式设备中——它们只存在于主机端的头文件里。这对于资源极其受限的微控制器（如Cortex-M0+）来说非常友好。
图2：传统printf调试与RTEdbg方案对比——RTEdbg将格式化开销完全转移到主机端。
四、工具套件组成
RTEdbg并非一个单一的库，而是一整套协同工作的工具链：
| 组件 |
作用 |
| RTElib |
目标端数据采集库，可重入，开销极低。 |
| RTEmsg |
主机端二进制数据解码器，支持多文件输出、统计、VCD导出。 |
| RTEgetData |
通过调试探针（GDB Server）或串口将二进制日志从目标端传输到主机。 |
| RTEcomLib |
目标端串口传输库，用于通过串行通道传输日志数据。 |
| RTOS trace |
轻量级RTOS跟踪宏，支持FreeRTOS等操作系统。 |
五、快速上手：从零开始使用RTEdbg
5.1 集成到项目的步骤
将RTEdbg集成到现有项目中非常简单，基本遵循以下流程：

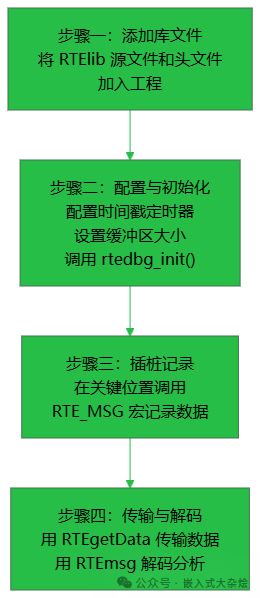

图3：RTEdbg集成四步流程
5.2 实践示例：温度监控系统的实时调试
假设我们有一个裸机系统，需要周期性地采集多个传感器的温度并进行过温告警。以下是使用RTEdbg的典型流程。
第一步：定义格式定义头文件 fmt_def.h
格式定义文件是RTEdbg的核心，它使用printf风格的格式字符串，但这些字符串仅存在于主机端，不会被编译进目标端固件。
// fmt_def.h — 格式定义文件（仅主机端使用）
// 每个宏对应一条消息的解码格式
// 消息组 0：系统事件
#define FMT_SYSTEM_INIT "System initialized, clock = %u MHz\n"
#define FMT_SYSTEM_TICK "Tick: %u\n"
// 消息组 1：温度数据
// >>Temperature.csv 表示同时输出到 Temperature.csv 文件
#define FMT_TEMP_SAMPLE "Sensor[%u]: %.1f °C\n" \
">>Temperature.csv: %u, %.1f\n"
// 消息组 2：告警事件
// >>Warnings.log 表示告警信息额外输出到单独的告警文件
#define FMT_TEMP_WARNING "WARNING: Sensor[%u] over-temp! %.1f °C (limit: %.1f)\n" \
">>Warnings.log: Over-temp Sensor[%u] = %.1f °C\n"
// 消息组 3：定时统计
#define FMT_TIMING_STATS "ADC sampling took %.3f us\n"
解析：格式定义文件中的 >>filename 语法是RTEmsg的特色功能，它允许将同一条消息以不同格式输出到不同文件。例如，温度数据既以可读格式写入主日志，又以CSV格式写入Temperature.csv，便于后续数据分析。
第二步：在C/C++固件中插桩
#include "rtedbg.h"
#define TEMP_LIMIT 85.0f
#define NUM_SENSORS 4
// 初始化 RTEdbg
void system_init(void)
{
rtedbg_init();
uint32_t clock_mhz = SystemCoreClock / 1000000;
RTE_MSG1(MSG_GRP0, FMT_SYSTEM_INIT, clock_mhz);
}
// 温度采集与监控任务
void temperature_monitor(void)
{
for (uint32_t i = 0; i < NUM_SENSORS; i++)
{
uint32_t t_start = get_timestamp();
float temp = adc_read_temperature(i);
uint32_t t_end = get_timestamp();
// 记录采样耗时（用于时序分析）
float elapsed_us = (float)(t_end - t_start) / TIMER_FREQ_MHZ;
RTE_MSG1(MSG_GRP3, FMT_TIMING_STATS, elapsed_us);
// 记录温度值（同时输出到日志和CSV）
RTE_MSG2(MSG_GRP1, FMT_TEMP_SAMPLE, i, temp);
// 过温告警（额外输出到 Warnings.log）
if (temp > TEMP_LIMIT)
{
RTE_MSG3(MSG_GRP2, FMT_TEMP_WARNING, i, temp, TEMP_LIMIT);
}
}
}
// 硬件异常处理（Cortex-M HardFault）
void HardFault_Handler(void)
{
// 即使在致命异常中也能安全记录——仅需极少的额外资源
MSGN_FATAL_EXCEPTION();
while (1);
}
解析：
RTE_MSG1、RTE_MSG2、RTE_MSG3 中的数字表示携带的参数个数（支持1到8个参数）。MSG_GRP0 ~ MSG_GRP3 是消息分组标识。RTEdbg支持多达 32个消息组，每个组都可以在运行时独立启用或禁用。- 在
HardFault_Handler中记录异常信息仅需极少的代码和栈空间，却能捕获关键的寄存器状态。
第三步：传输与解码
目标端程序运行后，使用RTEgetData工具通过调试器（如GDB Server）读取RAM中的日志缓冲区：
# 通过 GDB Server 传输日志数据
RTEgetData -gdb localhost:3333 -addr 0x20000000 -size 4096 -out data.bin
# 使用 RTEmsg 解码二进制数据
RTEmsg data.bin
解码后会自动生成多个文件：
Main.log # 完整的主日志文件
Temperature.csv # 温度数据CSV，可直接用Excel打开
Warnings.log # 仅包含过温告警的独立文件
Errors.log # 解码过程中发现的错误（如果有）
Main.log 输出示例：
N00001 0.000 System initialized, clock = 168 MHz
N00002 1.001 ADC sampling took 2.375 us
N00003 1.001 Sensor[0]: 24.5 °C
N00004 1.002 ADC sampling took 2.250 us
N00005 1.002 Sensor[1]: 25.1 °C
N00006 1.003 ADC sampling took 2.312 us
N00007 1.003 Sensor[2]: 87.3 °C
N00008 1.003 WARNING: Sensor[2] over-temp! 87.3 °C (limit: 85.0)
N00009 1.004 ADC sampling took 2.375 us
N00010 1.004 Sensor[3]: 23.8 °C
每条消息都带有唯一序列号和精确到毫秒级的时间戳，帮助开发者清晰还原事件发生的先后顺序与时间间隔。
六、消息过滤：应对数据洪流
实时系统在详细记录时可能产生海量数据。RTEdbg的消息过滤机制是管理信息流的利器。

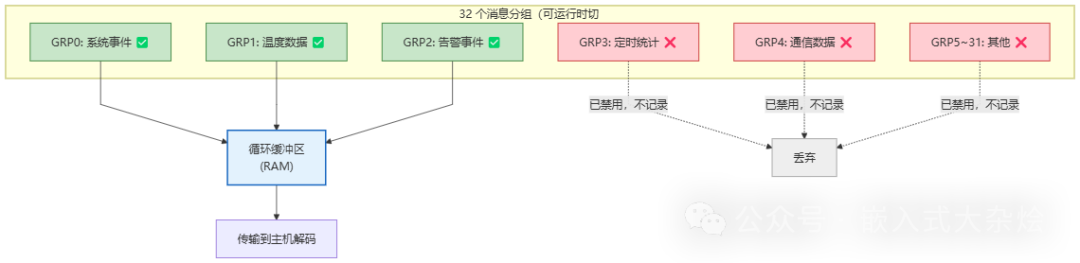

图4：消息过滤机制——32个分组可独立启停，在详细追踪和长历史记录间灵活切换。
通过运行时修改消息过滤器，你可以在不重新编译固件的情况下动态选择记录模式：
- 详细模式：开启所有消息组，获得最完整的系统快照，但历史缓冲区会更快被填满。
- 精简模式：仅开启关键组（如告警和错误），从而获得更长时间范围内的事件历史记录。
这类似于硬件测试中的“测试插头”，让你能够自由选择接入哪些信号通道来观察当前最关心的系统行为。
七、VCD波形导出：让数据“可视化”
RTEdbg一个突出的亮点是支持将日志数据导出为 VCD（Value Change Dump） 格式。VCD是电子设计自动化领域的标准波形文件格式，可以使用GTKWave等开源工具查看。
这对于分析RTOS任务调度、中断响应时序等场景尤其有价值。你可以像查看逻辑分析仪波形一样，直观地观察每个任务的执行时长、切换时刻、中断延迟等。结合其FreeRTOS跟踪功能，RTEdbg能自动生成任务执行的波形图，辅助诊断优先级反转、任务饥饿或死锁等问题。
八、总结
RTEdbg诞生于对嵌入式实时系统调试痛点的深刻理解。它不追求华丽的图形界面，而是专注于解决最本质的问题：如何以最小的代价，无损地观察一个实时系统的真实运行状态。
对于嵌入式开发者而言，RTEdbg是一把值得放入工具箱的利器。它学习曲线平缓（基于熟悉的printf语法），集成简单（仅需添加少量文件），对系统性能的影响微乎其微。一旦集成到项目中，就如同为固件安装了一个“黑匣子”，无论是在开发阶段追踪隐蔽Bug，还是在产品现场分析偶发故障，都能提供极大的价值。
项目地址：https://github.com/RTEdbg/RTEdbg
如果你正在寻找一种更高效、更可靠的嵌入式调试方法，RTEdbg或许就是那个能帮你搞定下一个难题的工具。欢迎在云栈社区分享你的使用体验或探讨更多嵌入式开发实践。
