CAN总线负载率计算优化实战：30%法则与70%极限的工程解码

2025年，某机器人关节测试中，CAN总线在电机高速运转时频繁丢帧，导致关节抖动。工程师将报文周期从10ms改为20ms后问题消失。他以为解决了问题，却没发现总线负载率从42%降到了21%。三个月后，产线批量出现偶发丢帧——原来，新固件增加了诊断报文，负载率重新逼近45%，在特定工况下瞬时冲顶。这一次，他学会了计算负载率，而不是靠猜测。

在CAN通信工程中，负载率是一个被反复提及却常常被误读的参数。有人说“负载率不能超过30%”，有人说“极端情况下可以到70%”。这些数字背后，隐藏着CAN协议的非破坏性仲裁机制、报文优先级调度、错误恢复与实时系统的复杂博弈。

本文将从工程视角，系统解析CAN总线负载率的本质、计算、影响因素以及实战优化策略，还原一条从“知道概念”到“掌控网络”的完整工程路径。

01 负载率是什么？一个被误解的“健康指标”

CAN总线负载率，通常定义为单位时间内实际传输的数据比特数占总线带宽（最大1Mbps）的百分比。更直观地说，它反映了总线的“繁忙程度”。

计算公式：

Busload = (Σ(报文长度 + 仲裁场 + 帧间隔等) × 发送频率) / 带宽 × 100%

CAN 标准帧单帧位数（工程取值）

• CAN2.0A 标准帧：约 108 bit / 帧
• CAN2.0B 扩展帧：约 128 bit / 帧

一个经典的标准CAN数据帧（11位ID，8字节数据）总位数约为108位（含帧起始、仲裁场、控制场、数据场、CRC、应答、帧结束及帧间间隔）。如果每秒发送1000帧，则总线负载率 ≈ (108 × 1000) / 1,000,000 = 10.8%。

CAN 负载率速记口诀：

负载三十低速稳，四十常规运动准，多轴实时二十五，过半拥堵延时狠。

关键点：负载率不是静态值，而是随报文周期和数量动态变化。峰值负载率往往比平均负载率更重要。

02 30%法则的真相：为什么老工程师总说“不要超过30%”？

在CAN总线设计领域，流传着一个“黄金法则”：总线负载率不应长期超过30%。这条法则的历史背景和工程依据是什么？

2.1 非破坏性仲裁的“隐形成本”

CAN总线采用CSMA/CD+AMP（载波监听多路访问/冲突检测+仲裁场优先）机制。当多个节点同时发送时，ID值最小的报文赢得仲裁，其他节点自动退避重发。这套机制在高负载下的代价是：低优先级报文可能在连续多个周期内都被高优先级报文“挤掉”，造成“饿死”现象。

实测表明，当负载率超过40%时，低优先级报文的传输延迟呈指数级增长。如果某个执行器控制报文因连续仲裁失败而延迟超过控制周期，轻则抖动，重则失控。

2.2 错误恢复的“带宽黑洞”

CAN总线具备强大的错误检测和自动重传机制。但当错误率上升时（如工业现场的电磁干扰），总线会花费大量时间重传。此时即便计算负载率只有30%，实际有效负载率可能已逼近极限。

2.3 “30%”是安全边际，不是死线

30%法则的本质是为突发性错误和低优先级报文预留足够带宽。在电磁环境纯净、设计完善的系统中，负载率稳定在50%-60%仍然可以正常工作。但工业现场充满不确定性，30%是一个“带保险”的工程经验值。

03 高负载率的“连锁反应”：从延迟到崩溃

当总线负载率超过临界值，系统会经历以下阶段：

负载率区间	现象	工程风险
0-30%	正常通信，所有报文延迟可控	无明显风险
30%-50%	低优先级报文延迟明显增加，偶发丢帧	非实时任务可能受影响
50%-70%	中低优先级报文频繁重发，总线错误率上升	控制周期抖动，传感器数据滞后
>70%	高优先级报文也开始延迟，总线可能进入“总线关闭”状态	系统失控风险极高

真实案例：某AGV调度系统在高峰期同时有20台车通过CAN联网，负载率峰值达68%。多台车的转向控制报文因延迟导致路径偏移，发生轻微碰撞。将波特率从500k提升至1M后，负载率降至34%，问题消失。

04 影响负载率的核心变量

4.1 波特率：带宽的“总闸”

CAN总线标准最高速率为1Mbps（40米内）。波特率翻倍，同等报文量下负载率减半。但提高波特率会缩短通信距离，且要求线缆和收发器有更高的性能。常见应用如下：

波特率	最大距离（双绞线）	典型应用
1 Mbps	40 m	机器人关节内部、短距离设备
500 kbps	100 m	工业控制器、AGV车身网络
250 kbps	250 m	分布式传感器网络
125 kbps	500 m	楼宇自动化、长距离监控

工程权衡：波特率越高，总线对线缆和终端电阻匹配的要求越严格，错误帧可能增加。必须做信号完整性测试（示波器观测位宽、上升沿等）。

4.2 报文数量和周期

每个报文单独周期性发送是负载的“大胃王”。优化策略包括：

• 合并多个信号为一个报文（如将多个传感器状态打包）
• 采用事件触发代替周期发送（如温度变化时才发送）
• 对非实时报文降低发送频率（如诊断信息1Hz即可）

4.3 数据长度与扩展帧

CAN FD（灵活数据率）支持最大64字节数据，但旧设备不兼容。扩展帧（29位ID）比标准帧（11位ID）多18位开销，约增加15%的负载。除非必要，尽量使用标准帧。

05 实战计算：一个机器人关节控制系统的负载率分析

假设一个六轴机器人，每个关节控制器需周期性发送以下报文：

报文名称	ID（优先级）	数据长度	发送周期	每秒帧数 (帧 /s)	每帧位数
电机电流 / 速度反馈	高 (0x100)	8 字节	2ms	500	108
位置指令应答	中 (0x200)	8 字节	5ms	200	108
温度 / 诊断信息	低 (0x300)	8 字节	20ms	50	108
急停状态	最高 (0x001)	2 字节	事件触发	—	约 70

计算峰值负载率（忽略事件触发）：

• 高优先级报文每秒发送次数 = 1000/2 = 500 次
• 中优先级 = 1000/5 = 200 次
• 低优先级 = 1000/20 = 50 次

总每秒位数 = (500+200+50) × 108 ≈ 81,000 bits/s

负载率 = 81,000 / 1,000,000 = 8.1%

这是非常安全的。如果六轴机器人需要同时传输6个关节的数据（每个关节独立控制器），负载率 ×6 = 48.6%，再加上其他传感器报文，很容易超50%。设计时需考虑将所有关节的反馈合并到一个多帧报文中，或提升波特率到1M并缩短线缆。

工具推荐：使用CAN分析仪（如PCAN-View、Kvaser）实时监控总线负载率，还可以用CANdb++等工具进行离线模拟计算。

06 降低负载率的工程方法

优化方法	实现难度	副作用	推荐度
提高波特率（500k→1M）	低（仅需修改软件配置）	缩短通信距离，可能增加错误帧	★★★★
合并多个报文	中（需修改通信协议）	单帧数据变长，整体影响小	★★★★★
降低非关键报文频率	低	非关键业务实时性轻微下降，可接受	★★★★
事件触发替代周期发送	中	需要额外增加事件检测逻辑	★★★
使用 CAN FD（最大 64 字节）	高（需更换硬件）	与传统 CAN2.0 设备不兼容	★★
网络分割（网桥 / 网关分网段）	高（新增硬件 + 路由设计）	硬件成本上升，需网关协议适配	★★★

CAN负载优化速记口诀：

升频最简提带宽，合并报文最省钱；
降频闲帧少占用，事件触发减冗余；
CAN FD改硬件，分段组网解拥堵。

最有效的“懒人法”：将负载率最高的几类报文（如电机反馈）从周期2ms改为5ms，但同时提高控制算法的预测补偿能力。

07 负载率测量的常见陷阱

7.1 峰值 vs 平均值

很多工程师用示波器或分析仪看几分钟的平均负载率40%，以为安全。但在突发大流量（如多轴同时启动）时，负载率可能瞬间冲到80%。必须捕获峰值负载率，或通过仿真注入最坏工况。

7.2 波特率设置错误

某些CAN工具默认250k，而实际系统是500k，导致计算负载率虚高。务必在分析仪中正确配置比特率。

7.3 忽略帧间间隔和填充位

CAN协议在每个帧之间插入3位间隔，且当数据连续5位相同位时自动插入填充位。实际每帧位数比理论值多5-15%。精确计算需使用CAN控制器提供的“总线时间”参数。

08 从负载率说开去：CAN网络的健康管理

负载率是CAN网络健康的重要指标，但不是唯一指标。工程实践中，建议同时监控：

• 错误帧计数器：每个节点的接收/发送错误计数，超过96需警惕
• 总线关闭次数：频繁进入bus-off表明物理层问题严重
• 延迟抖动：关键报文的实际接收时间与期望时间的偏差

建立一套CAN网络诊断系统，定期记录这些指标，可以提前预警负载率恶化或物理层故障。

结语：负载率不是“选配”，而是“标配”

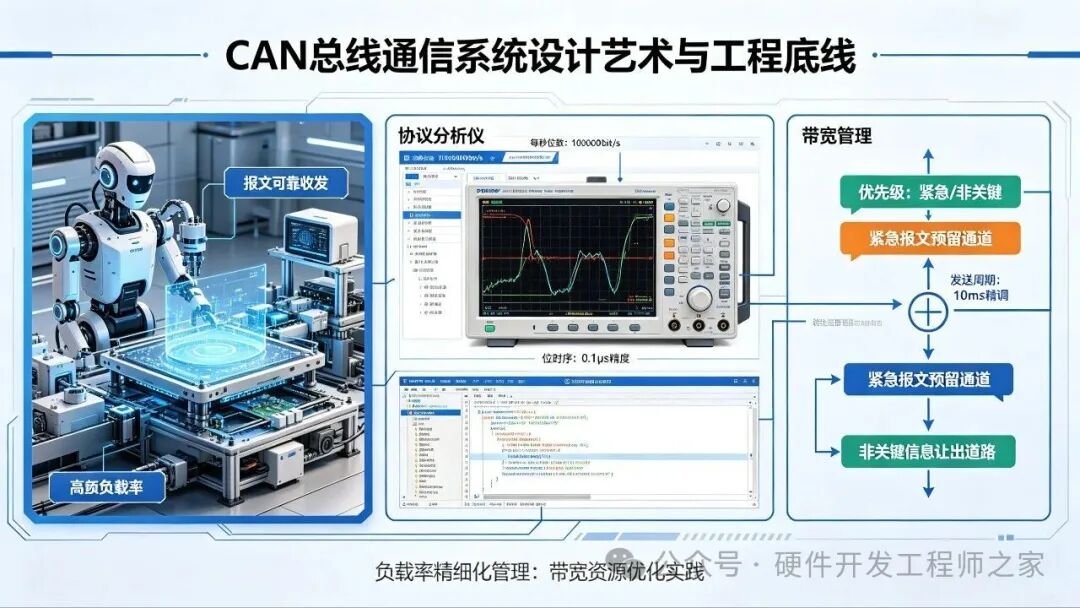

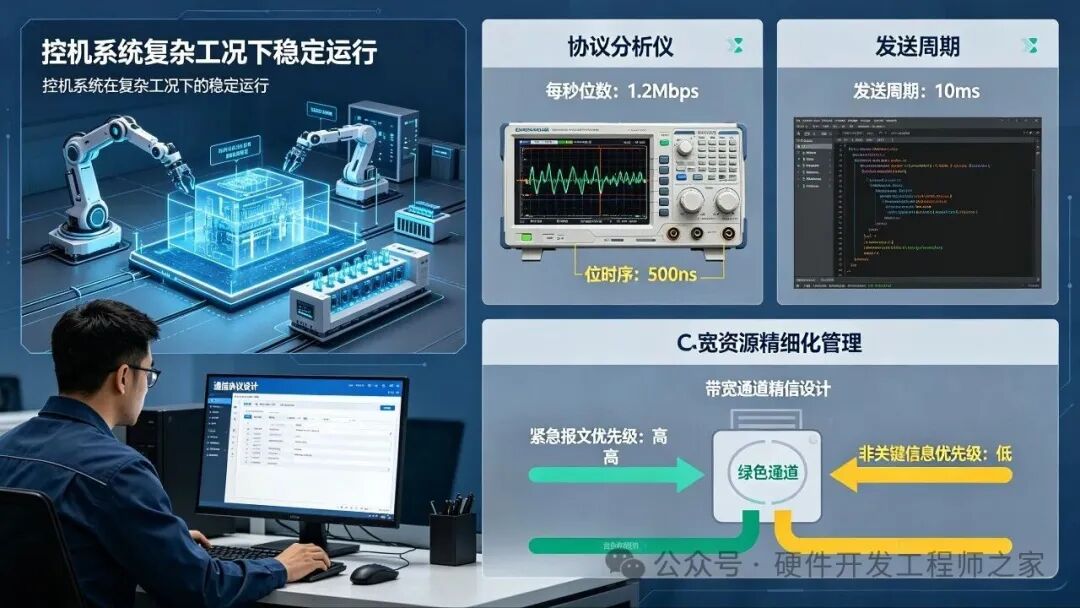

当你的机器人控制系统在复杂工况下运行稳定，当你在高负载率的边缘依然保持报文可靠收发——那些在协议分析仪上计算过的每秒位数、在示波器上观测过的位时序、在代码中精调过的发送周期，都在无声地诉说着你对CAN总线通信的深刻理解。

负载率的设计，本质上是对“带宽资源”的精细化管理。它要求工程师在每个报文的优先级、周期、数据量之间做出权衡，为紧急报文预留通道，为非关键信息让出道路。这既是通信协议的设计艺术，也是实时系统的工程底线。

你在CAN总线设计中遇到过“负载率爆表导致失控”的险情吗？你又是如何通过优化报文或提升波特率来化解的？欢迎在评论区分享你的实战经验。
