SocketCAN实战避坑指南：从编程到性能调优

如果你也曾对着 candump 上刷屏的错误帧怀疑人生，因为一个 EMSGSIZE 把整个周末 debug 进去，或者在客户的产线上顶着 60 分贝噪音查 CAN 总线——恭喜你，你就是本文要拯救的对象。

我也曾蹲在实验台前，左手示波器探头，右手敲 candump can0，试图让一块汽车网关和 Linux 主机正常对话。代码在虚拟 CAN 上跑得丝滑无比，一切到真实 MCP2515 就疯狂报错。三天后才发现，内核配置忘了打开 SPI 中断合并……那时我发了个誓：一定要把所有坑都趟一遍，然后写篇文章，让后面的兄弟别再跳。

今天，我来还愿。

这篇文章不打算教你“CAN 2.0 协议有几种帧格式”，那种基础你应该在昨天就搞定。我们直接切入工程实践：从 SocketCAN 架构讲到 FD 帧收发，从过滤器调优到掉线重传状态机，所有代码都能在 ARM/ARM64 上编译运行。这些年的血泪教训，全浓缩在这里了。

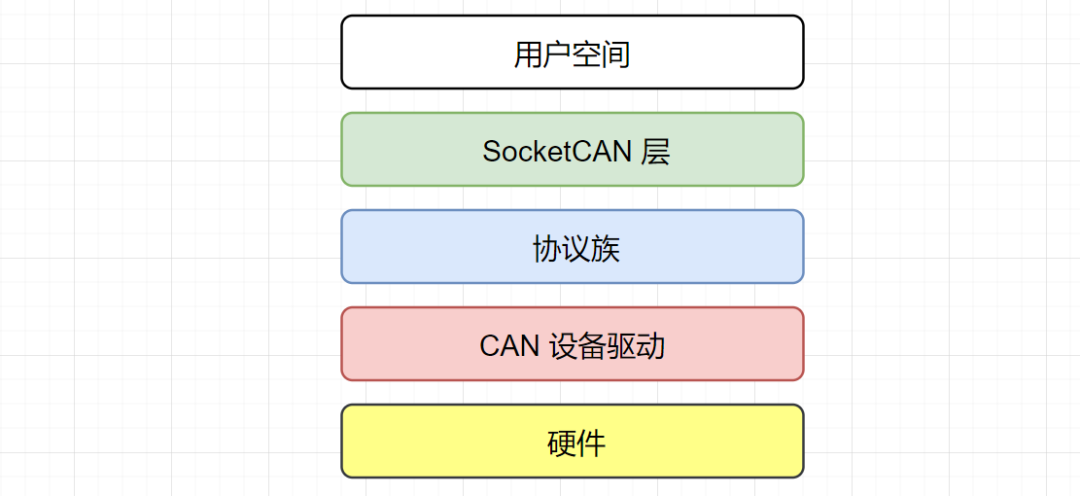

SocketCAN 内核架构

Linux 的 CAN 子系统把 CAN 控制器抽象为普通的网络接口（比如 can0），并通过 SocketCAN 提供一套套接字 API。这意味着你可以用 socket()、bind()、read()、write()、select() 等系统调用来操作 CAN 总线，就跟处理 UDP 数据包一样自然。

内核负责完成 CAN 帧的拆包、ID 过滤、错误帧上报等硬件相关的底层脏活。协议族 PF_CAN 支持 SOCK_RAW、SOCK_DGRAM（广播管理器）等多种类型。对应用层来说，最核心的就是 CAN_RAW 套接字，它能收发原始的 CAN 帧数据。

瑞士军刀：can-utils

没有这套工具，SocketCAN 编程跟裸泳没区别。

• candump：抓取 CAN 帧，可加时间戳、过滤 ID。
• cansend：从命令行发送单帧。
• cangen：随机生成 CAN 帧用于压力测试。
• canplayer：回放 candump 记录的日志。
• canbusload：统计总线负载率。

安装：sudo apt install can-utils（Debian系） 或从源码编译（https://github.com/linux-can/can-utils）。

vcan 虚拟 CAN

真实硬件调试太麻烦？vcan 让你在没有物理 CAN 控制器的情况下跑完整代码逻辑。

# 加载 vcan 内核模块（通常已内置）
sudo modprobe vcan
# 创建虚拟 CAN 接口 vcan0
sudo ip link add dev vcan0 type vcan
sudo ip link set vcan0 up

# 验证
ip link show vcan0
candump vcan0 &
cansend vcan0 123#DEADBEEF

你会立刻在终端看到 vcan0 123 [4] DE AD BE EF。任何代码先在这上面跑通，再切真硬件，这是无数前辈用加班换来的铁律。

SocketCAN 编程核心流程

创建套接字

int s = socket(PF_CAN, SOCK_RAW, CAN_RAW);
if (s < 0) {
    perror("socket");
    return -1;
}

为什么是 PF_CAN？
最新内核同时支持 PF_CAN（29 号协议族）和 AF_CAN 别名，推荐用 PF_CAN 明确宣示 CAN 子系统。

为什么 SOCK_RAW？
SOCK_RAW 允许我们自己组装/解析 CAN 帧头部（ID、DLC 等），这是 CAN 应用的标准模式。CAN_BCM（广播管理器）才会用到 SOCK_DGRAM，用于周期性发送等特殊场景，我们后面再提。

第三个参数 CAN_RAW：
代表原始协议，除此之外还有 CAN_BCM、CAN_ISOTP（ISO 15765-2 传输层）等。对于汽车诊断（UDS），你可能会用到 CAN_ISOTP，但先吃透 CAN_RAW 的底层逻辑是必经之路。

获取接口索引

我们需要把套接字绑定到具体的 CAN 接口（比如 can0），首先要拿到接口的索引号。

#include<net/if.h>

unsigned int ifindex = if_nametoindex("can0");
if (!ifindex) {
    perror("if_nametoindex");
    return -1;
}

和 ioctl 比哪个好？
ioctl(fd, SIOCGIFINDEX, ...) 更通用，但需要临时套接字和复杂的 struct ifreq 填充。if_nametoindex 专为此事而生，代码量少 80%，不易出错。选它，别纠结。

绑定接口

struct sockaddr_can addr;
memset(&addr, 0, sizeof(addr));
addr.can_family  = AF_CAN;                 // 必须是 AF_CAN
addr.can_ifindex = ifindex;                // 用上一步拿到的索引

if (bind(s, (struct sockaddr *)&addr, sizeof(addr)) < 0) {
    perror("bind");
    close(s);
    return -1;
}

bind() 之后，这个套接字就只能收发 can0 接口上的帧。如果你想同时监听多个 CAN 接口，每个接口必须创建独立的套接字（或者使用 SO_BINDTODEVICE 加辅助手段，但不推荐，管理起来一团乱麻）。

如果你需要发完就关闭套接字，bind 不是必须的；可以用 sendto 直接指定目标接口地址。但长连接通信最好绑定，否则接收时你永远不知道帧来自哪个接口（除非检查消息元数据）。

发送帧：write / send / sendto 的区别与细节

构造一个经典 CAN 2.0 帧：

struct can_frame frame;
frame.can_id  = 0x123;                     // 标准帧 11 位 ID
frame.can_dlc = 4;                         // 数据长度 4 字节
frame.data[0] = 0xDE;
frame.data[1] = 0xAD;
frame.data[2] = 0xBE;
frame.data[3] = 0xEF;

ssize_t nbytes = write(s, &frame, sizeof(frame));
if (nbytes != sizeof(frame)) {
    perror("write");
}

三种发送方式的细微差别：

• write(s, &frame, CAN_MTU)：最简单，前提是你已经 bind() 了套接字。它直接发给绑定的接口。适合 99% 的场景。
• send(s, &frame, CAN_MTU, flags)：比 write 多一个 flags 参数，可以设置 MSG_DONTWAIT 实现非阻塞发送，但很少需要。
• sendto(s, &frame, CAN_MTU, 0, (struct sockaddr*)&addr, sizeof(addr))：不需要预先 bind，每次指定目的接口。适合一次性发送或要向不同接口发数据的特殊工具程序。

注意：write() 返回的字节数 nbytes 应当等于 CAN_MTU（经典 CAN 为 16 字节），如果不相等说明发送失败或部分写入，立即排查 errno。

接收帧：从阻塞到一拖多的高效模型

阻塞接收，能不用就尽量不用：

ssize_t n = read(s, &frame, sizeof(struct can_frame));

除非你有独立线程专职阻塞读，否则这行代码会卡死你的主循环。

设置非阻塞：

int flags = fcntl(s, F_GETFL, 0);
if (flags < 0) { perror("fcntl get"); }
flags |= O_NONBLOCK;
if (fcntl(s, F_SETFL, flags) < 0) { perror("fcntl set"); }

之后 read() 无数据时返回 -1，errno 为 EAGAIN 或 EWOULDBLOCK，你的线程可以腾出手干别的事。

select/poll/epoll 多路复用实战（推荐）：

下面是一个标准的 poll 接收循环，结构清晰，跨平台性好。

#include<poll.h>

struct pollfd pfd;
pfd.fd = s;
pfd.events = POLLIN;

while (running) {
    int ret = poll(&pfd, 1, 1000); // 超时 1000ms
    if (ret < 0) {
        perror("poll");
        break;
    }
    if (ret == 0) {
        // 超时，可借此机会做些心跳检测
        printf("can rx timeout\n");
        continue;
    }

    if (pfd.revents & POLLIN) {
        struct can_frame frame;
        ssize_t n = read(s, &frame, sizeof(frame));
        if (n == sizeof(frame)) {
            // 处理帧
            printf("Received ID 0x%X DLC %d\n", frame.can_id, frame.can_dlc);
        } else if (n < 0 && errno != EAGAIN) {
            perror("read error");
        }
    }
}

进阶：epoll 边缘触发。对于高负载 CAN 总线（比如 >5000 帧/秒），epoll 配合非阻塞 I/O 和 recvmmsg 可以大幅减少系统调用次数，后续性能优化章节会细讲。

过滤器

如果不设过滤器，每一个在 can0 上出现的帧都会唤醒你的接收线程。想象一下车辆上有 60 个 ECU 每秒吼上千帧，你的应用只关心其中 3 个 ID，却全部被叫醒——CPU 负载徒增，可能引发调度抖动进而丢帧。

设置 CAN ID 过滤器（白名单）：

struct can_filter rfilter[2];  // 最多可以配置 512 条规则（内核默认值）

// 规则1：只接收 ID 0x123 ~ 0x124
rfilter[0].can_id   = 0x123;
rfilter[0].can_mask = CAN_SFF_MASK;  // 先匹配标准帧，再精细掩码
// 实际上我们常用完整掩码：掩码位=1 表示必须匹配
rfilter[0].can_mask = 0x7FF;        // 标准帧低11位全部参与匹配
// 若要包含 0x124，可以设置范围性掩码，或再加一条规则

// 规则2：接收扩展帧 ID 0x18F00100
rfilter[1].can_id   = 0x18F00100 | CAN_EFF_FLAG; // 必须设置 EFF 标志
rfilter[1].can_mask = (CAN_EFF_MASK | CAN_EFF_FLAG | CAN_RTR_FLAG); // 掩码覆盖扩展位

setsockopt(s, SOL_CAN_RAW, CAN_RAW_FILTER, &rfilter, sizeof(rfilter));

关键要点：

• can_id 字段需要带上帧格式标志：标准帧用 0（默认）或 CAN_SFF_MASK 区域，扩展帧必须或上 CAN_EFF_FLAG。
• can_mask 位为 1 的 bit 在 can_id 中必须一致；为 0 的 bit 忽略。标准帧只比较低 11 位，扩展帧比较 29 位。
• 过滤器是内核里硬件卸载的吗？ 对大多数 SPI 或 PCI CAN 控制器，过滤在硬件完成，完全不消耗 CPU。对没有硬件过滤的控制器，内核也会软件过滤，保证只有匹配帧才唤醒用户态。设置过滤器后性能提升显著。

CAN FD 支持

CAN FD 一帧能带 64 字节数据，速率可切换至 5 Mbps 甚至更高。SocketCAN 通过 CANFD_MTU（72 字节）和 canfd_frame 结构来支持。

第一步：创建套接字后立即开启 FD 模式。

int can_fd = 1;
setsockopt(s, SOL_CAN_RAW, CAN_RAW_FD_FRAMES, &can_fd, sizeof(can_fd));

第二步：用 canfd_frame 收发。

struct canfd_frame fdframe;
fdframe.can_id = 0x100 | CAN_EFF_FLAG;   // 扩展帧
fdframe.flags  = CANFD_BRS | CANFD_ESI;  // BRS 位速率切换，ESI 错误状态指示（可选）
fdframe.len    = 64;                     // 长度，最大 64
memset(fdframe.data, 0xA5, 64);

// 发送时注意长度是 canfd_frame 大小
ssize_t n = write(s, &fdframe, sizeof(struct canfd_frame));
if (n != sizeof(struct canfd_frame)) {
    perror("FD write");
}

接收时要区分帧类型：

if (n == CAN_MTU) {
    // 经典 CAN 帧
    struct can_frame *cf = (struct can_frame *)&buffer;
} else if (n == CANFD_MTU) {
    struct canfd_frame *fd = (struct canfd_frame *)&buffer;
} else {
    // 不可能，除非驱动有 bug
}

常见大坑：忘记启用 CAN_RAW_FD_FRAMES，导致发送 FD 帧返回 EMSGSIZE（Message too long）。另一个坑：你的 CAN 控制器驱动可能压根没编译进内核，赶紧检查 ip -details link show can0 是否显示 CAN-FD。

错误帧与容错策略

当总线发生错误（位错误、填充错误、CRC 错误等），内核会把错误帧转发给开启错误报告的套接字。要接收错误帧：

int recv_err = 1;
setsockopt(s, SOL_CAN_RAW, CAN_RAW_RECV_OWN_MSGS, &recv_err, sizeof(recv_err)); // 可选，接收自己发出的错误帧
can_err_mask_t err_mask = CAN_ERR_MASK; // 接收所有错误类型
setsockopt(s, SOL_CAN_RAW, CAN_RAW_ERR_FILTER, &err_mask, sizeof(err_mask));

接收到的帧 can_id 会带有 CAN_ERR_FLAG (0x20000000U)，具体的错误类型编码在 data 字段中（参考 include/uapi/linux/can/error.h）。

if (frame.can_id & CAN_ERR_FLAG) {
    if (frame.can_id & CAN_ERR_BUSERROR) {
        // 总线错误，data[0] 可能包含位位置等信息
    }
    if (frame.data[1] & CAN_ERR_CRTL_TX_WARNING) {
        // 发送错误警告，控制器进入被动错误状态
    }
    // 实际产品中应当计数并报警，达到阈值尝试重启控制器或告警
}

容错设计要点：

• 监听错误帧，如果连续出现 CAN_ERR_CRTL_TX_PASSIVE 或 CAN_ERR_BUSOFF，说明硬件连接、终端电阻或波特率配置出问题了。
• 总线关闭（Bus-Off）时，内核会自动尝试恢复（如果开启自动重启），但你应当监视 CAN_ERR_RESTARTED 事件并做好记录。
• 千万不要把错误帧误认作普通数据帧，每个接收循环优先判断 CAN_ERR_FLAG。

其他套接字选项：回环、三重采样、one-shot

• 回环控制：CAN_RAW_RECV_OWN_MSGS，默认开启（你能收到自己发的帧），如果想关闭，设为 0。
• 三重采样：CAN_RAW_TX_TRIES（仅对某些驱动生效），设定发送重试次数。硬件可能不支持，设置前检查。
• 单次发送（one-shot）：CAN_RAW_ONE_SHOT，仅在支持的控制器上，帧只发一次不重试，用于时间敏感场合。
• 接收滤波器杂项：CAN_RAW_JOIN_FILTERS 允许多个套接字共享硬件过滤槽。

场景举例：诊断设备发送 UDS 请求后期望应答，自己发的请求可以屏蔽回环，以免干扰应答处理。

调试与问题排查指南

三板斧：candump / cansend / dmesg

遇到问题先别急着翻技术文档里复杂的说明，也别改代码，先用这仨工具定位。

# 查看接口状态
ip -details link show can0

# 实时抓取所有帧（包括错误帧）
candump -e any,0:0,#FFFFFFFF

# 从另一个终端发送一帧
cansend can0 123#AABBCCDD

如果 cansend 报 write: No such device 或 Network is down，先 ip link set can0 up。如果报 permission denied，请往下看。

权限问题

CAN 套接字操作需要 CAP_NET_ADMIN 权限。长期 sudo 是慢性自杀。正确的做法：

• 把你的用户加入 can 组（如果存在），或更改 udev 规则。

创建 /etc/udev/rules.d/80-can.rules：

ACTION=="add", SUBSYSTEM=="net", KERNEL=="can*", RUN+="/usr/bin/ip link set %k up", MODE="0666"

然后 sudo udevadm control --reload-rules && sudo udevadm trigger，重新插拔 CAN 设备即可让普通用户访问。

丢帧怎么办？

SO_RCVBUF 默认 128KB 左右，对于高速 CAN FD 总线（如 5Mbps 仲裁段 + 8Mbps 数据段），瞬间微突发可能打爆接收缓冲区。

int rcvbuf_size = 1024 * 1024; // 1MB
setsockopt(s, SOL_SOCKET, SO_RCVBUF, &rcvbuf_size, sizeof(rcvbuf_size));

设置后可通过 /proc/net/can/stats 查看各组丢帧统计。如果 rx_dropped 仍在增长，考虑使用 recvmmsg 减少系统调用开销。

发送失败常见 errno

errno	原因	解决办法
EINVAL	帧格式错误（FD长度>64但没设置FD标志等）	检查 can_dlc / len
EMSGSIZE	经典 CAN 套接字发送了 canfd_frame	开启 CAN_RAW_FD_FRAMES
ENOBUFS	软件发送队列满	增大 SO_SNDBUF 或降低发送速率
ENETDOWN	canX 接口未 up	ip link set canX up
EADDRNOTAVAIL	未 bind 接口且未用 sendto 指定	调用 bind() 或使用 sendto()

推荐定位法：所有发送失败后立即 perror("write to CAN")，日志若显示对应的英文描述，搜索内核源码树找根本原因。

内核日志与溢出告警

dmesg | grep can 能看到控制器报出的警告，比如：

flexcan 2090000.can can0: Error FIFO overflow

这一类告警说明收发中断不及时，软件跟不上硬件。得从调整中断优先级、CPU 亲和性或者优化应用层接收效率这几方面入手了。

性能优化

批量接收

recvmmsg 一次系统调用就能从内核拉取多条 CAN 帧，大幅降低上下文切换的开销。

#define VLEN 16
struct mmsghdr msgs[VLEN];
struct iovec iovecs[VLEN];
struct can_frame frames[VLEN];
int i;

memset(msgs, 0, sizeof(msgs));
for (i = 0; i < VLEN; i++) {
    iovecs[i].iov_base = &frames[i];
    iovecs[i].iov_len  = sizeof(struct can_frame);
    msgs[i].msg_hdr.msg_iov = &iovecs[i];
    msgs[i].msg_hdr.msg_iovlen = 1;
}

int ret = recvmmsg(s, msgs, VLEN, MSG_DONTWAIT, NULL);
if (ret > 0) {
    for (i = 0; i < ret; i++) {
        // 处理 frames[i]
    }
}

设置合理的过滤器，降低无效唤醒

前面已经详细讲解过，务必加上过滤器。如果业务只关心几个 ID，绝不要让成百上千无关帧去激活你的接收线程。

线程与 CPU 亲和性

把 CAN 接收线程绑定到专用的 CPU 核心（isolcpus），可以有效防止调度抖动导致缓冲区溢出。

cpu_set_t cpuset;
CPU_ZERO(&cpuset);
CPU_SET(1, &cpuset); // 绑定到 CPU1
pthread_setaffinity_np(thread, sizeof(cpuset), &cpuset);

同时配合实时调度策略：

struct sched_param param = { .sched_priority = 45 };
pthread_setschedparam(thread, SCHED_FIFO, ¶m);

注意：实时线程不能无限期霸占 CPU，必须在 poll/recvmmsg 里用超时或阻塞来短暂释放。

调整内核发送队列和合并

SO_SNDBUF 可以适当增大，tx_queue_len 也可通过 ip link set can0 txqueuelen 1000 来调节。

如果使用 SocketCAN 的广播管理器 (CAN_BCM) 进行周期发送，完全可以交给内核定时器触发，从而避免用户态定时器的精度抖动问题。

聊了这么多，从创建套接字到收发、过滤、再到性能调优，基本覆盖了 SocketCAN 开发中的典型场景和常见陷阱。说到底，技术问题大多是“细节问题”，而本文最想传递的，就是那些隐藏在细节里的坑。
