网络工程师必看：广域网核心协议HDLC、PPP与流量控制详解

广域网（WAN）技术是连接远距离网络的核心，对于网络工程师而言，深入理解其核心协议与工作机制至关重要。本文将系统梳理广域网的基础特性、关键流量控制算法，并深入解析HDLC与PPP两大核心数据链路层协议，帮助你夯实基础，应对考试与实际工作中的挑战。

一、广域网核心特性与分层结构

（一）广域网与局域网的核心差异

理解广域网，首先要把握它与我们熟悉的局域网（LAN）有何不同：

• 覆盖范围与传输介质：局域网覆盖范围通常小于10km，采用双绞线、光纤等私有介质；广域网覆盖范围可达数千公里，依赖电信运营商的公用传输链路，包括铜缆、光纤、微波、卫星等多种介质。
• 工作层次：局域网主要工作在OSI模型的物理层和数据链路层；而广域网则跨越物理层、数据链路层和网络层。运营商提供的“专线”通常只是二层链路，用户侧设备需要自行完成三层路由转发。
• 性能特性：局域网典型速率可达1Gbps/10Gbps，端到端时延低于1ms，误码率极低；传统广域网早期速率较低（如2Mbps），虽然现代光纤广域网速率已大幅提升，但跨地域传输时延通常大于50ms，卫星链路时延甚至可达500ms以上。

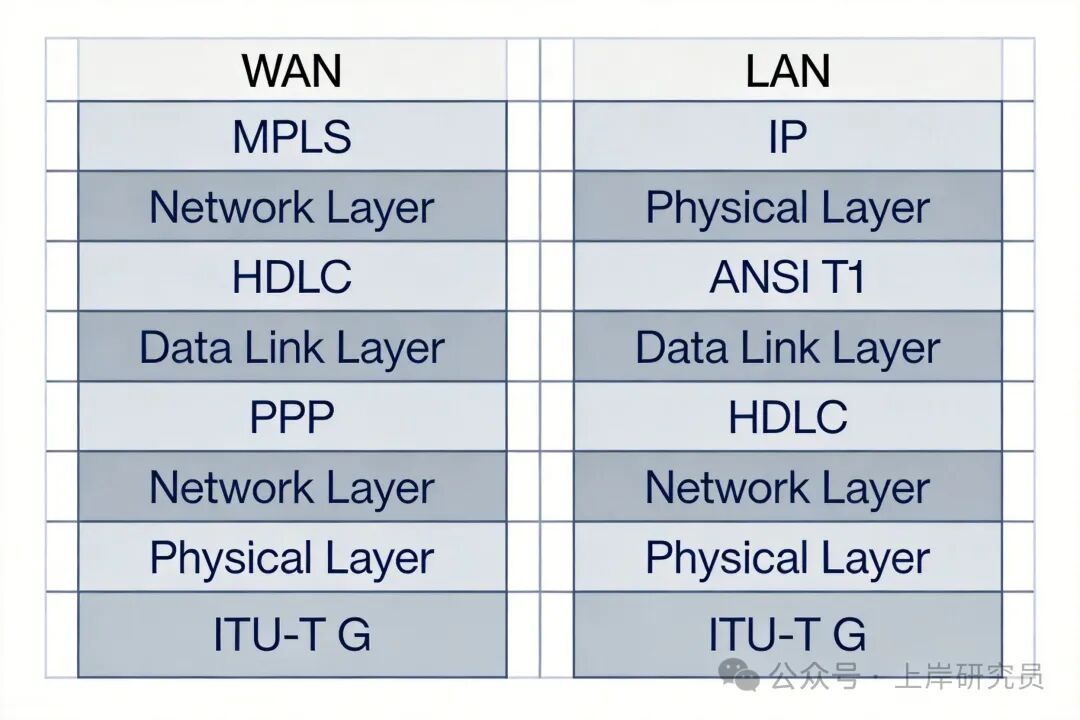

（二）广域网协议栈架构

广域网协议栈遵循明确的分层设计：

• 物理层：定义了E1/T1、STM-N等速率标准，规定了连接器、编码方式、传输距离等参数，主要遵循ITU-T G系列、ANSI T1系列等国际标准。
• 数据链路层：这是广域网技术的核心层，负责帧的封装、流量控制、差错控制和链路管理。核心协议包括HDLC、PPP、帧中继等，也是各类技术认证考试的重点考查内容。
• 网络层：负责跨广域网的路由选择和数据转发，核心协议包括IP、MPLS、BGP等，实现VPN承载、标签交换等高级功能。

二、流量控制与差错控制机制

（一）流量控制核心协议

为什么需要流量控制？核心目标是解决发送方速率与接收方处理能力不匹配的问题，避免因接收方缓冲区溢出而导致数据包丢失。主流协议有两类：

停等协议

• 工作原理：发送方发送一个数据帧后，必须停下来等待接收方返回确认（ACK）帧，只有收到ACK后，才能发送下一帧。如果超时未收到ACK，则重传该帧。
• 性能计算：其信道利用率公式为 帧传输时间 / (帧传输时间 + 2 * 传播时延)。当链路传播时延远大于帧传输时间（例如长距离链路），信道利用率会非常低，可能不足1%，因此仅适用于短距离、低速率场景。

滑动窗口协议

• 工作原理：发送方维护一个长度为W的“发送窗口”，可以连续发送窗口内的多个数据帧，而无需等待前一帧的确认。接收方通过ACK告知发送方已成功接收的帧序号，发送方据此滑动窗口，释放缓冲区。
• 性能特性：其信道利用率可达 W * 帧传输时间 / (帧传输时间 + 2 * 传播时延)。当窗口大小 W ≥ (2 * 传播时延 / 帧传输时间) + 1 时，理论上可以实现链路带宽100%的利用，效率远高于停等协议。

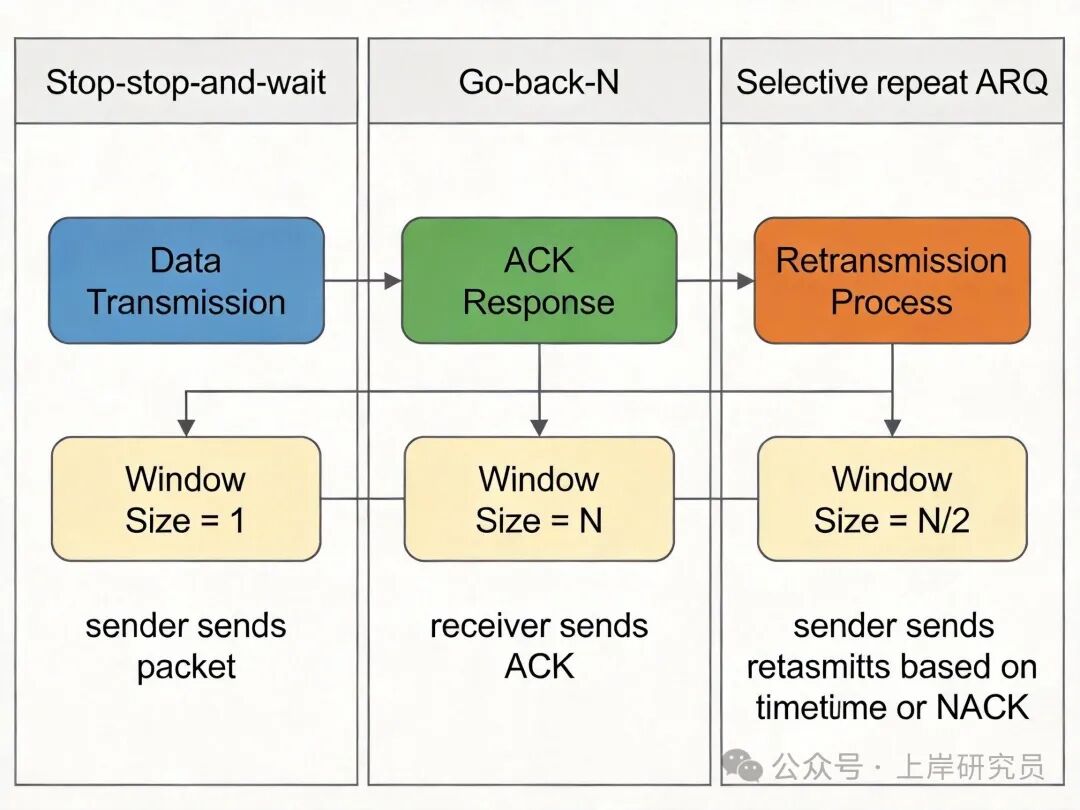

（二）差错控制：ARQ协议体系

自动重传请求（ARQ）是实现可靠传输的核心，它通过帧编号、确认应答和超时重传机制来应对传输错误。主要有三类：

停等ARQ

• 本质就是停等协议，发送窗口大小W=1。简单但效率最低。

后退N帧ARQ（GBN）

• 工作原理：发送窗口可以大于1。如果某个帧出错或丢失，接收方会丢弃该帧及之后的所有帧，并发送否定确认。发送方则需要从出错的帧开始，重传所有已发出但未确认的帧。
• 特性：接收端实现简单，无需缓存乱序帧。但当链路误码率较高时，会导致大量不必要的重传，效率急剧下降。

选择重发ARQ（SR）

• 工作原理：发送窗口和接收窗口通常都大于1。接收方对每一个正确接收的帧都进行确认，即使前面的帧丢失，也会缓存后面正确收到的帧。发送方只重传出错或丢失的特定帧。
• 特性：避免了GBN的“回退”问题，重传开销小，链路利用率高。但代价是接收端需要足够大的缓存空间来存储乱序到达的帧，实现复杂度较高。

（三）核心考点与计算

窗口大小计算是高频考点，必须掌握核心公式：

• 后退N帧ARQ：W ≤ 2^K - 1 （K为帧序号二进制位数）
• 选择重发ARQ：W ≤ 2^(K-1)

典型真题：若采用后退N帧ARQ协议，发送窗口大小为32，则至少需要多少位的帧序列号？
解析：根据公式 32 ≤ 2^K - 1，可得 2^K ≥ 33。满足条件的最小K值为6（因为 2^6 = 64），所以答案是 6位。

三、HDLC协议原理与考点

（一）HDLC基本特性

高级数据链路控制（HDLC）是一种由ISO制定的面向比特的同步数据链路层协议。它曾是Cisco路由器串行接口的默认封装协议。HDLC仅支持同步传输，不提供认证功能，也不支持多协议封装，适用于对可靠性要求高的私有专线场景。

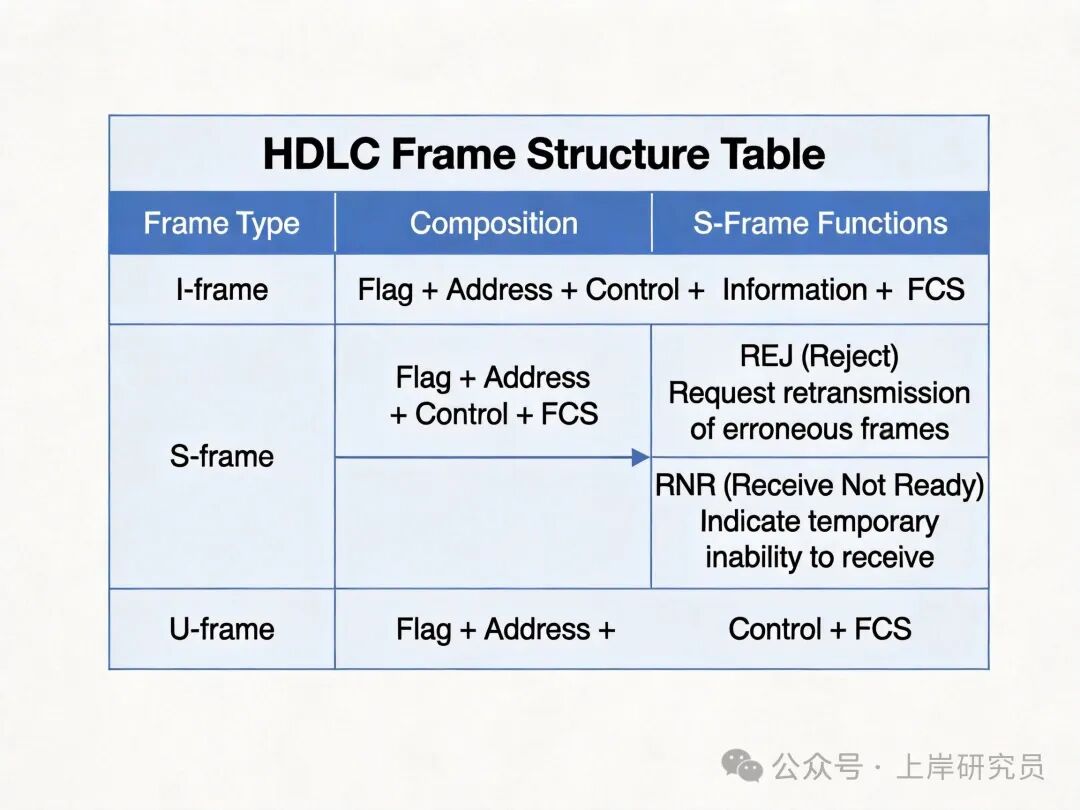

（二）HDLC帧结构与核心机制

HDLC帧采用可变长度，核心字段包括：

• 标志字段：8比特，固定为01111110，用于标识帧的开始和结束。
• 地址字段：8或16比特，在点到点链路中意义不大。
• 控制字段：8或16比特，是核心字段，包含了帧序号N(S)、确认号N(R)，并标识了帧的类型。
• 信息字段：长度可变，用于承载上层数据。
• FCS字段：16或32比特，采用CRC校验码，用于检错。

0比特填充技术：为了防止数据字段中出现与标志字段相同的比特序列（01111110）导致接收方误判帧边界，发送方会在数据区中每连续出现5个‘1’后，自动插入一个‘0’。接收方则在收到数据后，将每连续5个‘1’后的那个‘0’删除，从而恢复原始数据。

（三）HDLC帧类型与功能

通过控制字段的前两位，可以将帧分为三类：

1. 信息帧：第一位为0，用于承载用户数据，并实现捎带确认。
2. 管理帧：前两位为10，用于流量和差错控制，本身不携带用户数据。其具体功能由后续位决定：
   • 00: RR（接收就绪），确认N(R)之前的所有帧。
   • 01: REJ（拒绝），要求从N(R)号帧开始全部重传（对应后退N帧ARQ）。
   • 10: RNR（接收未就绪），确认之前帧，但要求发送方暂停。
   • 11: SREJ（选择拒绝），要求仅重传N(R)号帧（对应选择重发ARQ）。
3. 无编号帧：前两位为11，用于链路的建立、拆除等控制功能。

四、PPP协议原理与考点

（一）PPP基本特性

点对点协议（PPP）是IETF制定的面向字符的数据链路层协议。它设计灵活，广泛应用于拨号上网、家庭宽带（PPPoE）、专线接入等场景。其核心特性包括：

• 支持异步和同步传输。
• 支持多网络层协议（如IP, IPX）封装。
• 通过链路控制协议完成链路建立、维护和拆除。
• 通过网络控制协议进行网络层参数协商（如IP地址分配）。
• 支持PAP和CHAP两种身份认证机制。

（二）PPP认证机制对比

PAP认证

• 流程：二次握手。被验证方主动以明文方式发送用户名和密码给验证方。
• 特点：实现简单，但安全性极低，密码在链路上明文传输。

CHAP认证

• 流程：三次握手。验证方主动发起一个随机“挑战”报文；被验证方使用预共享的密码对该挑战值进行哈希运算（如MD5），并将哈希值发回；验证方进行同样的运算并比对结果。
• 特点：全程不传输密码本身，只传输哈希值，安全性高，是当前主流的广域网接入认证方式。

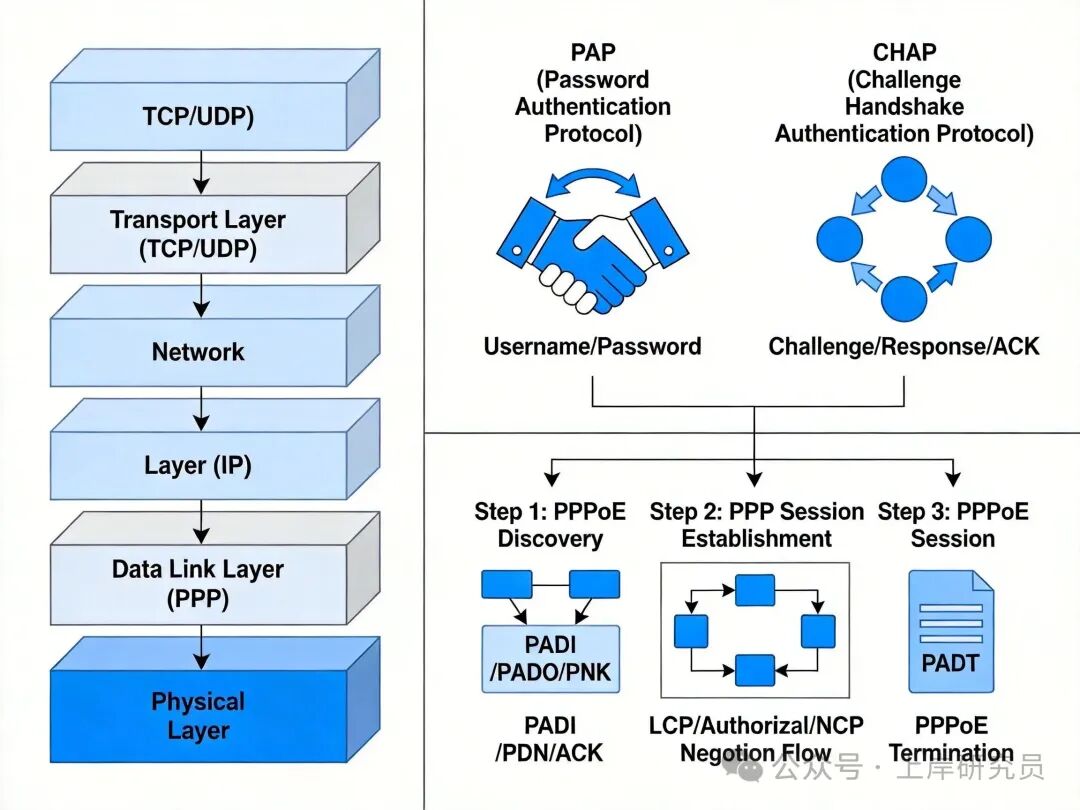

（三）PPPoE协议

PPPoE（以太网上的PPP）将PPP帧封装在以太网帧中传输，是当前家庭光纤宽带、小区宽带的主流接入技术。它的价值在于，运营商可以通过成熟的PPP协议机制，在以太网上实现用户认证、计费和IP地址管理。
其工作流程分为两个阶段：

1. 发现阶段：客户端寻找并选择宽带接入服务器，建立PPP会话。
2. 会话阶段：进行标准的PPP链路协商，包括LCP、认证和NCP协商，最终建立数据传输通道。

（四）HDLC与PPP核心特性对比

特性	HDLC	PPP
封装类型	面向比特	面向字符
认证支持	不支持	支持 PAP/CHAP
多协议封装	不支持	支持
IP地址协商	不支持	支持（通过NCP）
适用场景	私有专线	公共接入网（拨号、宽带）

五、技术演进与考试趋势

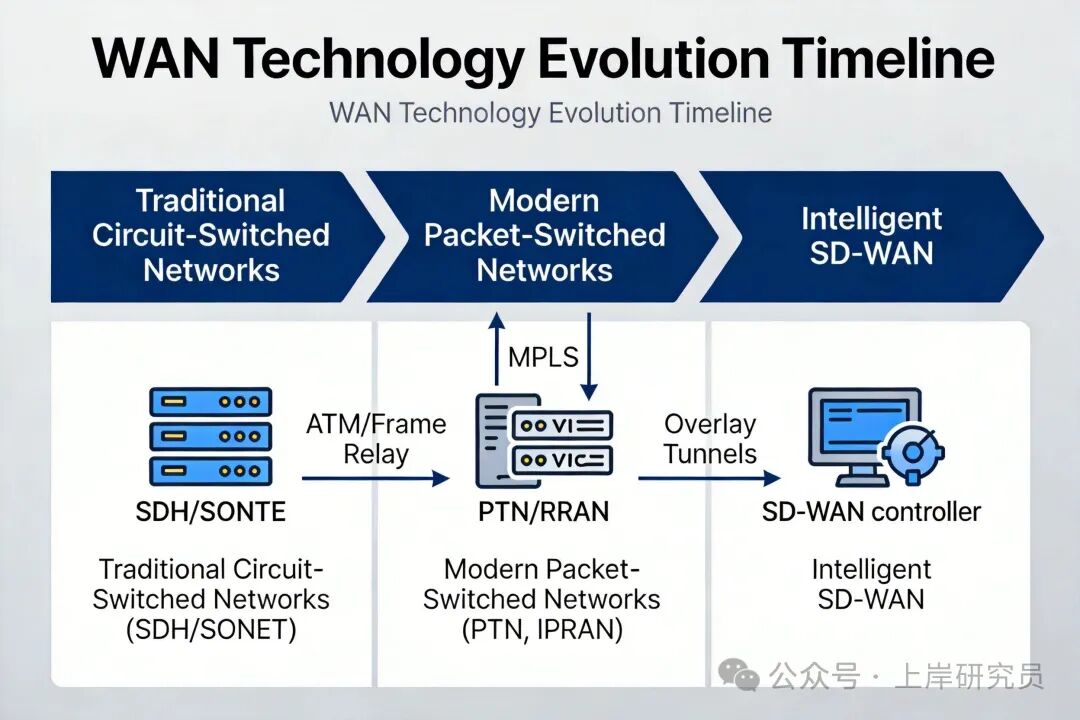

（一）广域网技术演进方向

技术总是在不断演进，广域网领域也不例外：

• 承载技术变革：从传统的电路交换网络向分组交换网络演进，PTN、IPRAN等技术实现了数据、语音、视频业务的统一高效承载。
• 协议简化：复杂的传统协议（如HDLC、ATM）逐渐被更简洁的以太网和MPLS等协议替代。
• 智能化趋势：软件定义广域网快速发展，通过智能选路、应用优化等技术，在保障性能的同时显著降低了企业广域网成本。

（二）核心备考建议

对于学习者或备考者，可以重点关注以下几点：

1. 夯实基础：务必掌握滑动窗口大小计算、ARQ协议差异、HDLC的S帧功能以及PPP的两种认证方式。这些是历来的核心考点。
2. 对比记忆：容易混淆的点包括选择重发与后退N帧的窗口公式、HDLC与PPP的封装类型、CHAP与PAP的握手流程，通过对比表格加深记忆效果显著。
3. 实践验证：如果条件允许，可以在模拟器或真实设备上配置PPP（含CHAP认证）或PPPoE，并使用抓包工具分析报文结构，这对理解协议原理有极大帮助。
