滑动窗口机制深度解析：图解TCP流量控制，告别网络阻塞

如今技术迭代飞快，但扎实的计算机底层原理是恒久不变的基石。今天，我们就来深入聊聊 TCP/IP 协议中保证高效可靠传输的核心机制：流量控制 与 滑动窗口。

在理解滑动窗口之前，我们需要先回顾一下 TCP 的分段重排机制。应用程序发送的数据通常是连续的字节流（Byte Stream），比如一部 4GB 的电影。然而，网络传输层（IP层）和物理链路层都有最大传输单元 MTU 的限制（例如以太网标准是 1500 字节）。

因此，发送端的 TCP 会将应用层的大块数据切分成一个个不超过 MSS 的小块，每一块加上 TCP 头部，就变成了一个 TCP 分段（Segment）。

MSS：最大报文段长度。TCP 在建立连接时（三次握手期间），会根据 MTU 协商一个 MSS，通常是 1460 字节。

数据被切成了无数个 1460 字节 的小段后，在复杂的网络环境中，先发的包可能后到（乱序），或者根本不到（丢包）。为了解决这个问题，TCP 给每一个字节都编了号，这就是序列号（Seq），它放在 TCP 头部。接收方每收到一个报文段，会返回一个 ACK 应答，ACK 的值表示期望收到的下一个报文段的起始序列号。

TCP 的分段重排，本质就是利用序列号在接收缓冲区中排序、填补空洞，确保上层应用看到的永远是连续、正确的数据流。

什么是流量控制？

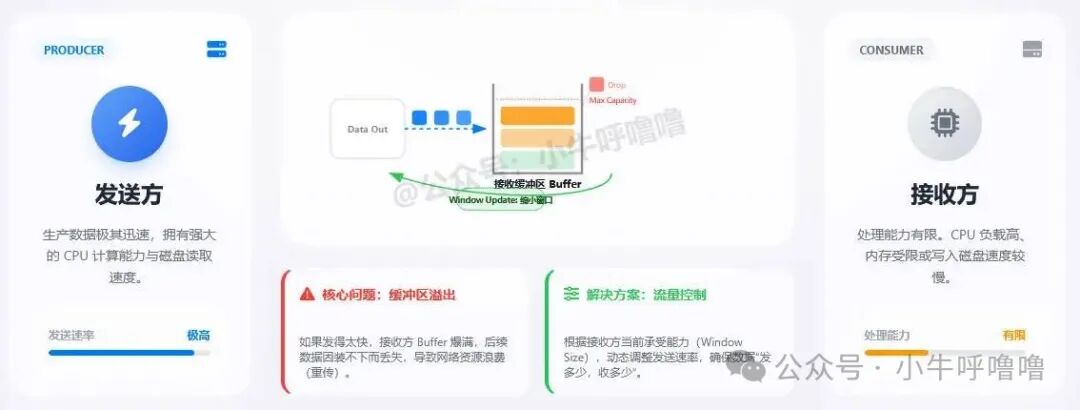

TCP 是一种面向连接的、可靠的传输层协议。它需要解决数据丢包的问题，丢包原因很多，其中一个关键因素是：

• 发送方（Producer）：生产数据的速度可能非常快。
• 接收方（Consumer）：处理数据的能力（CPU、内存、写入磁盘的速度）是有限的。

如果发送方的数据包发得太快，接收方的缓冲区（Buffer） 就会爆满，后续的数据会因为缓冲区装不下而溢出丢失。这会导致不必要的重传，浪费网络资源。

所以，在 TCP 通信中，流量控制就至关重要。它的核心目标是：让发送方根据接收方的当前处理能力，动态调整发送速率，避免接收方缓冲区溢出，从而保证数据的可靠传输。

停止-等待协议

在滑动窗口出现之前，网络使用的是停止-等待协议（Stop-and-Wait）。顾名思义，发送方发送一个数据包后，必须暂停，等待接收方发送 ACK（确认收到），才能发送下一个。

这种方式虽然简单，但传输效率极低，信道的大部分时间都空闲在等待确认信号的路上。这就好比快递员送一个件，必须等客户签收并回到公司后，才能去送下一个件。

为了解决这个效率瓶颈，TCP 引入了窗口的概念。窗口是操作系统开辟的一块缓存空间。窗口大小的值表示无需等待确认应答，而可以继续发送数据的最大值。这就很好地解决了“空闲等待”的问题，大幅提高了带宽利用率。

滑动窗口

TCP 流量控制的核心正是滑动窗口（Sliding Window）。要理解它，首先要明白窗口大小的含义。

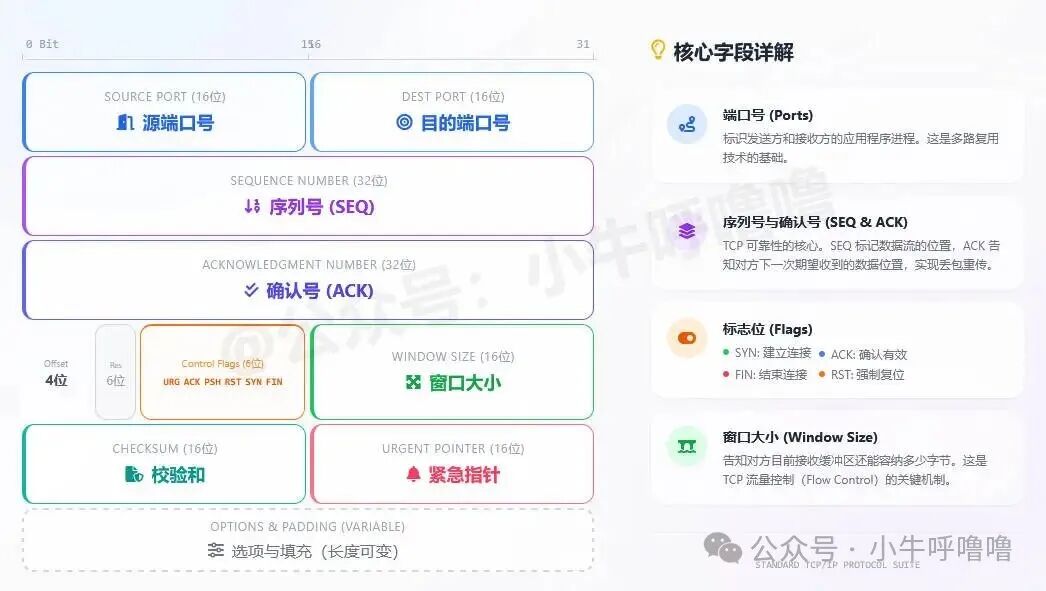

窗口大小，是指无需等待确认应答，可以连续发送的数据包的最大数量。在 TCP 报文头中，有一个专门的字段叫 窗口大小（Window Size）。

这个字段由接收方填写，用于告知发送方自己（接收方）的接收缓冲区剩余空间，因此也称为接收窗口大小（rwnd）。发送方根据接收窗口的大小来调整发送数据的速率，从而实现流量控制的目的。

由此可见，滑动窗口有两种类型：

• 发送窗口：发送方维护的一个范围，包含“已发送但未收到 ACK 的包”和“允许发送但尚未发送的包”。
• 接收窗口：接收方根据自己的处理能力（缓存大小），告诉发送方“我还能接收多少数据”。

滑动窗口的大小并非固定不变，而是动态变化的，完全取决于接收方的处理能力和缓冲区状态。

滑动窗口如何“滑动”（发送方）？

那么，这个窗口是如何“滑动”起来的呢？让我们以发送方的视角，通过一个例子来理解。假设窗口大小为 3。

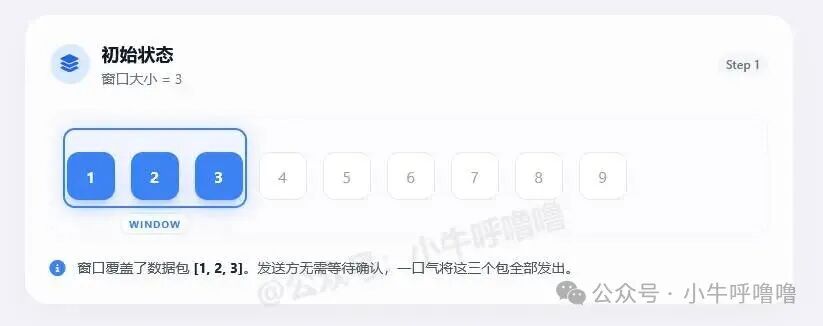

1. 初始状态：窗口覆盖了数据包 [1， 2， 3]。发送方无需等待，一口气把数据包 1， 2， 3 都发出去。

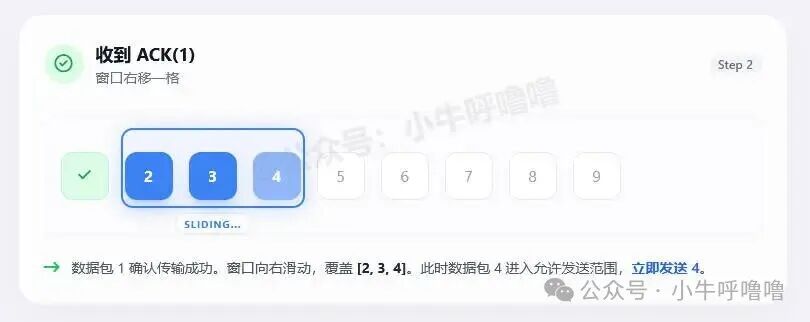

2. 收到 ACK(1)：发送方收到了数据包 1 的 ACK（确认），这意味着数据包 1 传输成功。于是，窗口向右滑动一格，覆盖范围变为 [2， 3， 4]。此时，数据包 4 进入允许发送范围，被立即发送。

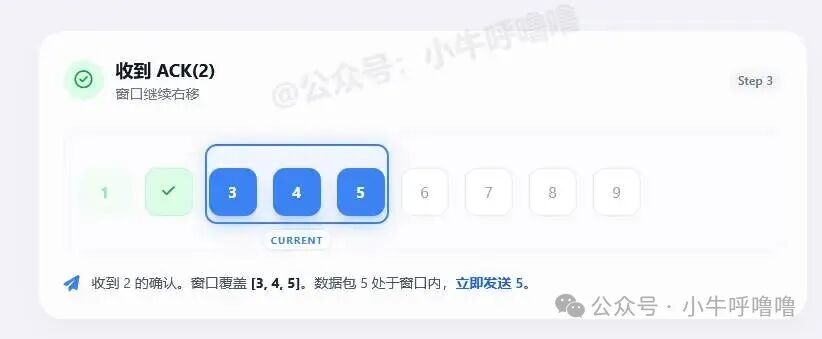

3. 收到 ACK(2)：当收到数据包 2 的确认后，窗口继续右移，覆盖 [3， 4， 5]。数据包 5 处于窗口内，被立即发送。

如此循环往复，只要收到最左侧数据的确认，窗口就向右滑动，新的数据就能被持续发送出去，实现了高效的流水线传输。

滑动窗口如何“滑动”（接收方）？

看完了发送方，我们再来看看接收方的滑动窗口是如何运行的。

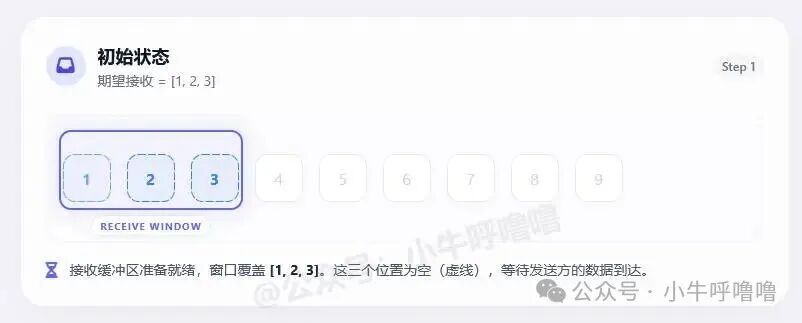

1. 初始状态：接收缓冲区在内存中准备就绪，接收窗口覆盖 [1， 2， 3]，这三个位置为空，等待发送方的数据到达。

2. 成功接收数据包 1：接收方成功收到数据包 1，将其存入缓冲区。随后回复 ACK(2)，告诉发送方“下一个我想要序号 2 的数据”。同时，因为数据包 1 已经被应用层读取（理想情况），窗口向右滑动一格，[2， 3， 4] 成为新的期望接收范围。

这里需要强调：接收方窗口的滑动，本质上是因其缓冲区空间被释放（数据被应用层取走），从而 rwnd 变大，允许发送方发送更多新数据。

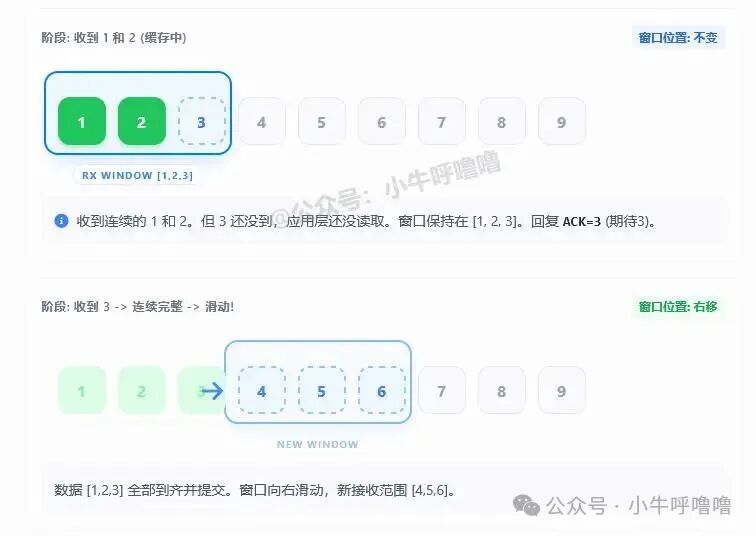

3. 按序到达但未读取：在更常见的情况下，数据按序到达，但应用层处理没那么快。例如，接收方连续收到了数据包 1 和 2，并存入缓存，但数据包 3 还没到，应用层也尚未读取。此时，窗口将保持在 [1， 2， 3] 的位置。接收方会回复 ACK=3，告知发送方：“我还在期待序号为 3 的数据”。

关键点来了：接收方只有在“窗口最左边的连续数据”都到齐并被提交（应用层读取）后，窗口才会整体右移。

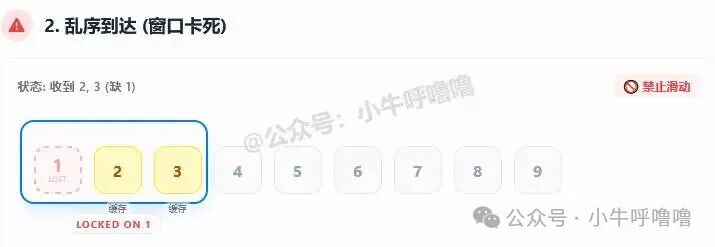

4. 乱序到达（窗口卡死）：如果数据乱序到达，比如收到了数据包 2 和 3，但数据包 1 丢失了。此时，接收方的窗口是无法移动的，它会持续回复 ACK=1，告诉发送方：“我还在等数据包 1，请你重传”。

如果 TCP 连接支持 SACK（选择性确认），接收方会缓存已经收到的乱序数据包 2 和 3，并告知发送方，以避免发送方不必要的重传。

快速重传与超时重传：如果发送端连续收到 3 个针对同一个数据包的重复 ACK（例如 3 个 ACK 1），它会触发快速重传机制，立即重传疑似丢失的数据包 1，而不用等待超时，效率较高。如果网络状况无法触发快速重传，则最终由超时重传机制兜底。

零窗口与窗口探测：当接收方的缓冲区已满，其接收窗口大小会变为 0（rwnd=0）。此时，发送方将暂停发送数据，直到接收方通过后续的 ACK 报文通知其有新的可用缓冲区空间。为了防止因这个通知丢失而导致“零窗口死锁”，发送方会启动一个持续计时器（Persist Timer），定期向接收方发送一个仅包含 1 字节数据的“窗口探测报文”，以探知接收方窗口大小的最新变化。

Linux 系统调优

在生产环境中，如果你发现 TCP 长连接的吞吐量上不去，可以使用 tcpdump 工具抓包，观察 TCP 报文中的 Window 字段值。如果该值一直很小，可能需要调整 Linux 内核的 网络/系统 参数来优化性能：

# 调整TCP接收缓冲区的最小、默认、最大值（单位：字节）
sysctl -w net.ipv4.tcp_rmem="4096 87380 6291456"

# 确保开启窗口缩放选项（默认通常为1，即开启）
sysctl -w net.ipv4.tcp_window_scaling=1

小结

滑动窗口协议是 TCP 在保证可靠性的前提下，为实现高效率传输而设计的核心机制。它通过允许发送方在未收到确认前连续发送多个报文段，极大地压榨了网络带宽，告别了低效的“停等”模式。同时，它通过与接收方缓冲区状态的动态联动，实现了精准的流量控制，是 计算机科学 中优雅地平衡效率与可靠性的典范。理解和掌握滑动窗口，对于进行高性能网络编程和系统调优至关重要。如果你想深入探讨更多网络协议细节，欢迎在云栈社区交流分享。
