SDH/SONET光传输原理与演进，及移动承载网（PTN/IPRAN）技术详解

在构建广域网的宏大版图中，光传输网扮演着底层核心传送基础设施的关键角色。它通过光纤介质，实现大容量、长距离且高可靠的信号传输。其中，SDH（同步数字体系）和SONET（同步光网络）是同步时分复用光传输的核心标准；而移动承载网则是专门连接移动通信基站与核心网的专用传输网络。这两者共同构成了运营商骨干网和接入层的核心传送骨架，是理解现代电信网络的基石。

对于正在备考软考的网络工程师而言，这个知识点属于大纲中“广域网技术”模块的核心考点。历年考试中，选择题部分通常占比2-3分，而案例分析题则常将其与路由技术、运营商网络架构结合起来进行考察。因此，掌握光传输的底层原理是必不可少的。

光传输技术本身也经历了一条清晰的演进脉络。在20世纪80年代之前，是准同步数字体系（PDH）阶段，存在着速率不统一、OAM（操作、管理和维护）能力弱的缺陷。随后，1985年贝尔通信研究所提出了SONET标准，1988年ITU-T基于此制定了SDH国际标准，从而实现了全球光传输速率的统一。进入2010年后，随着移动业务全面IP化，分组传送技术PTN、IPRAN逐步替代传统SDH，成为移动承载网的主流。

本文将系统性地讲解SDH/SONET的核心原理、速率体系、帧结构，并深入探讨移动承载网的技术演进、PTN与IPRAN的方案对比，最后梳理相关的考点与备考策略。

SDH/SONET核心技术原理

基本定义与工作机制

SDH是由ITU-T制定的全球统一光传输标准，而SONET则是由ANSI制定的北美标准。两者在核心原理上高度一致，均采用同步时分复用（TDM）技术。它们通过全网严格的时钟同步，实现不同等级信号的字节间插复用，为上层业务提供固定带宽、低抖动、高可靠的传输通道。其最核心的特性就是全网时钟同步、统一的帧结构以及强大的OAM能力。

速率标准体系

速率体系是软考中的高频考点，需要牢记核心基准速率和推导规则：

• SONET 的基础速率为STS-1/OC-1，比特率为51.84Mbps。其中STS指电接口标准，OC指光接口标准。
• SDH 的基础速率为STM-1，比特率为155.52Mbps，它对应着SONET的STS-3/OC-3。

更高等级的速率均为基础速率的N倍，这里的N取值遵循4的幂次规律（4、16、64、256）。具体对应关系如下：

• STM-4 = 4 × 155.52Mbps = 622.08Mbps，对应OC-12
• STM-16 = 16 × 155.52Mbps = 2488.32Mbps（约2.5Gbps），对应OC-48
• STM-64 = 64 × 155.52Mbps = 9953.28Mbps（约10Gbps），对应OC-192
• STM-256 = 256 × 155.52Mbps = 39813.12Mbps（约40Gbps），对应OC-768

速率推导的核心逻辑在于：所有高级信号均通过低级信号的字节间插同步复用实现，中间无需速率调整开销，这保证了传输的精确性。

STM-1帧结构详解

STM-1帧是SDH传输的基本单元，其结构是一个9行 × 270列的字节矩阵，每个字节为8bit。

它的传输规则是：按从左到右、从上到下的顺序逐字节传输，每秒固定传输8000帧。这对应着125μs的固定帧周期，该周期恰好与传统的PCM语音采样周期一致，从而完美适配TDM业务的承载需求。

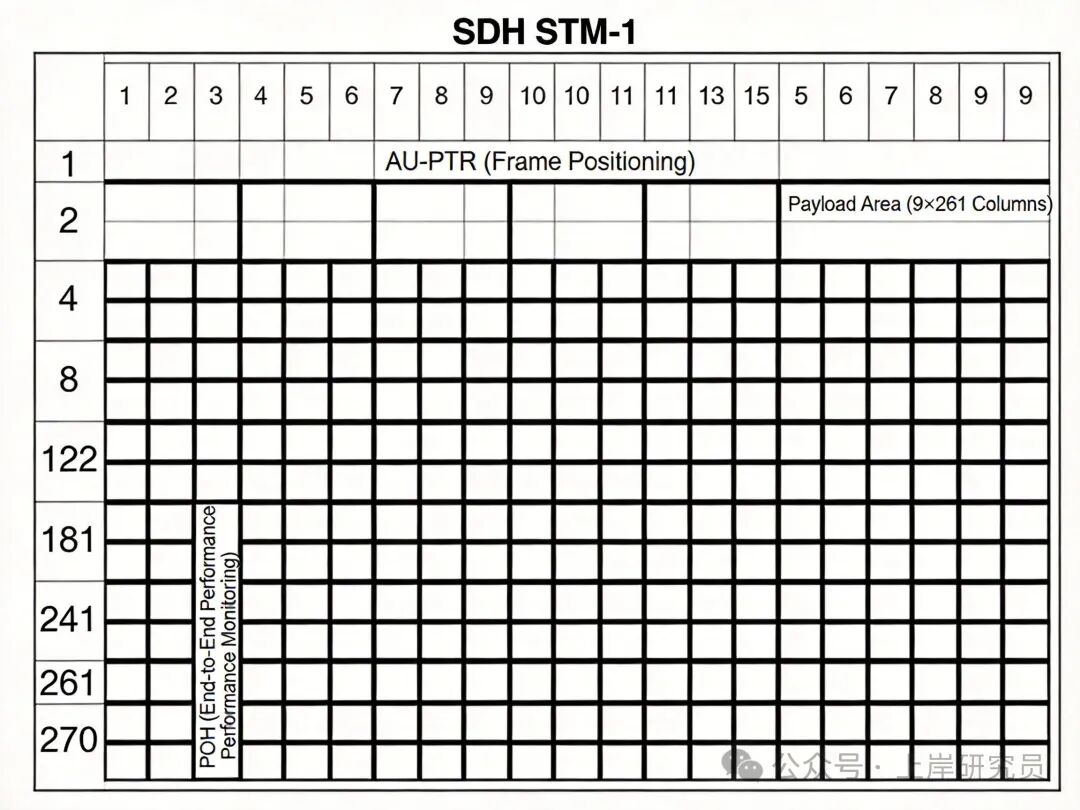

SDH STM-1帧结构组成示意图

一个STM-1帧主要分为三个部分：

1. 段开销（SOH）：占据前9行的前9列，共81字节。它进一步分为再生段开销（RSOH，前3行）和复用段开销（MSOH，后5行）。SOH用于实现帧定位、误码监测、公务联络、自动保护倒换等丰富的OAM功能，这也是SDH相比PDH运维能力强大的核心原因。
2. 管理单元指针（AU-PTR）：位于第4行的前9列，共9字节。它的作用是指示净负荷区域在帧中的起始位置，用以解决传输过程中可能出现的相位偏差问题，从而实现不同速率信号的灵活复用。
3. 净负荷区域：占据9行 × 261列，共2349字节，用于承载上层业务数据。其内部还包含了通道开销（POH），用于实现端到端的通道性能监测和状态管理。

技术优缺点分析

SDH/SONET的技术优势非常明显：统一的全球速率标准使得不同厂商设备可以互联互通；强大的OAM能力支持故障快速定位和自动保护倒换（APS），倒换时间小于50ms，能满足电信级可靠性要求；同时，其带宽分配也相当灵活，支持多种业务类型接入。

然而，其局限性也同样突出：基于TDM的静态带宽分配方式，在承载分组业务时带宽利用率较低；设备成本较高，扩容灵活性差，难以适应IP化业务突发性（burst）强的流量特性。

SDH/SONET实现方案与标准规范

网络层级结构

SDH网络在逻辑上分为四个层级，从接入层到核心层依次为：

• 再生段：由再生器和光纤链路组成，负责光信号的放大和再生，以延长传输距离。
• 复用段：由复用设备和再生段网络组成，实现多个STM-1信号的复用和解复用。
• 高阶通道：负责高阶虚容器（如VC-4）的端到端传输，对应2.5Gbps及以上速率的业务通道。
• 低阶通道：负责低阶虚容器（如VC-12、VC-3）的端到端传输，对应2Mbps、34Mbps等低速业务通道。

一个典型的SDH网络配置案例可能是：采用Cisco ONS 15454 SDH传输设备，支持STM-1/STM-4/STM-16接口。通过配置交叉连接板卡实现业务的灵活调度，主备控制板卡实现1+1冗余保护，并在链路层采用MSP（复用段保护）协议实现链路故障的50ms快速倒换。

相关国际标准

SDH的核心标准主要由ITU-T G系列规范定义：

• G.707：定义了SDH网络节点接口标准，包括帧结构、速率等级和复用结构。
• G.708：定义了SDH的复用结构和映射方法，特别是PDH业务到SDH虚容器的映射规则。
• G.709：定义了光传送网（OTN）的接口标准，这是SDH向大容量光传输演进的核心标准。
• G.841：定义了SDH网络的保护结构标准，包括复用段保护、通道保护等机制的技术要求。

SONET的核心标准则由ANSI T1系列规范定义，与SDH在核心原理上一致，仅在速率等级和部分开销字段上存在差异。

与PDH技术的对比分析

为了更好地理解SDH的先进性，我们将其与前代的PDH技术进行对比：

对比维度	SDH/SONET	PDH
速率标准	全球统一，北美、欧洲、亚洲速率一致	三种互不兼容的速率体系（北美、欧洲、日本）
复用方式	同步字节间插复用，可直接从高速信号中分出低速信号	异步复用，需逐级解复用才能分出低速信号
OAM能力	丰富的开销字节，支持端到端性能监控和故障定位	开销少，OAM能力弱，故障排查难度大
兼容性	兼容PDH业务，同时支持ATM、IP等新业务	仅支持TDM业务，对新业务适配性差
带宽利用率	开销占比约3.7%，静态分配带宽，分组业务利用率低	开销占比小，TDM业务利用率高

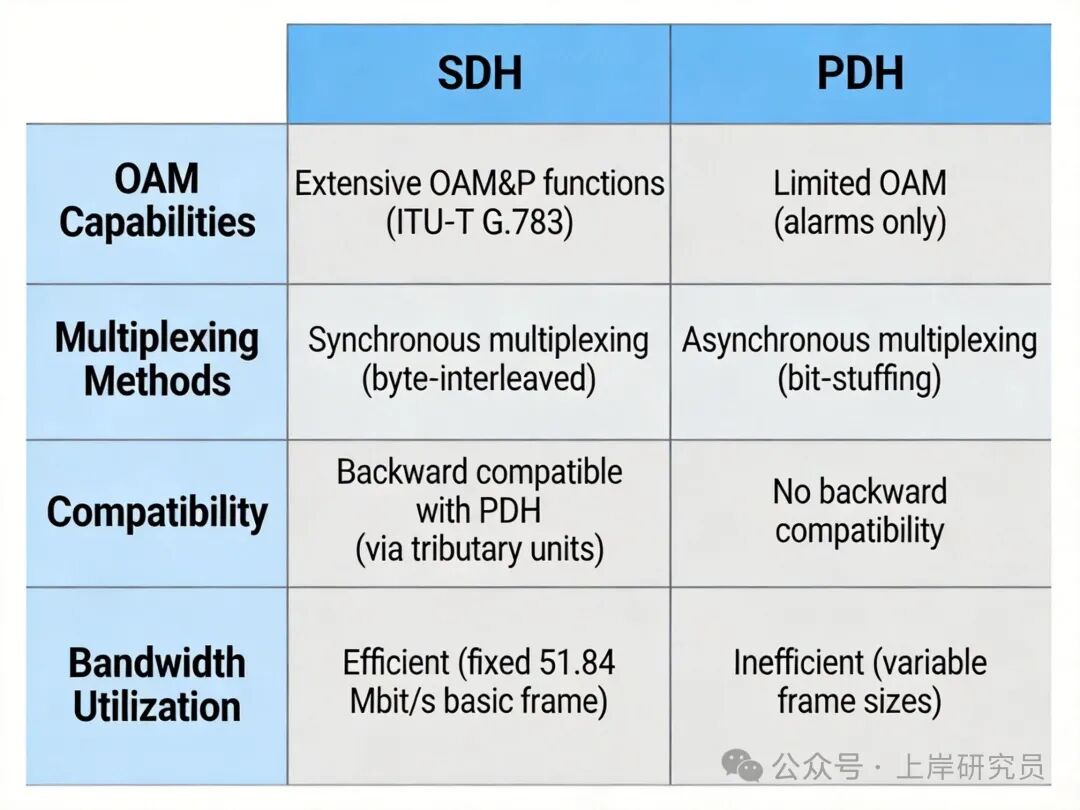

SDH与PDH技术特性对比表

移动承载网技术与应用案例

移动承载网定义与演进

移动承载网，即无线接入网（RAN）的传输部分，是连接基站（如2G的BTS、4G的eNodeB、5G的gNB）与核心网（如4G的EPC、5G的5GC）的专用网络。它的技术演进与移动通信代际完全同步：

• 2G时代：采用纯粹的TDM承载，基于STM-1/STM-4的SDH网络来承载2Mbps的E1业务，以满足语音业务对低抖动的严苛需求。
• 3G时代：进入ATM/IP混合承载阶段，部分运营商采用ATM over SDH的方案，同时支持语音和早期的低速数据业务。
• 4G时代：实现全IP化承载，采用PTN或IPRAN技术来承载GE/10GE速率的S1/X2接口业务，满足LTE大带宽、低延迟的业务需求。理解这个阶段的网络架构，有助于深入认识现代TCP/IP网络在运营商层面的应用。
• 5G时代：采用SPN（切片分组网）或SRv6等新一代承载技术，支持网络切片、低时延高可靠、大带宽三大核心场景，承载25G/100GE速率的eCPRI接口业务。

典型应用案例

某省级运营商在建设4G承载网时，采用了典型的分层架构设计：

• 核心层：部署大容量IPRAN路由器，单设备支持10Tbps交换容量，并部署OSPF-TE和IS-IS等路由协议。
• 汇聚层：采用PTN设备，构建10Gbps环网结构，通过部署MPLS-TP隧道实现业务的端到端承载。
• 接入层：使用PTN盒式设备，每台连接2-4个4G基站，上行通过10Gbps链路接入汇聚层。

该网络实现了端到端时延小于20ms，可用率达到99.999%，完全满足了4G时代语音和数据业务的承载要求。

常见部署误区

在实际部署中，有几个常见的误区需要警惕：

1. 时钟同步配置错误：无论是SDH还是PTN网络，都需要严格的频率同步和时间同步。如果同步源配置错误，会导致业务滑码、误码甚至中断。最佳实践是采用主备两路GPS时钟源，并配置SyncE+1588v2协议来实现高精度时间同步。
2. 保护倒换配置冲突：同时配置复用段保护和隧道保护可能会导致倒换逻辑冲突。最佳实践是根据业务优先级分层部署保护策略，例如为核心业务配置1+1路径保护，为普通业务配置1:1路径保护。

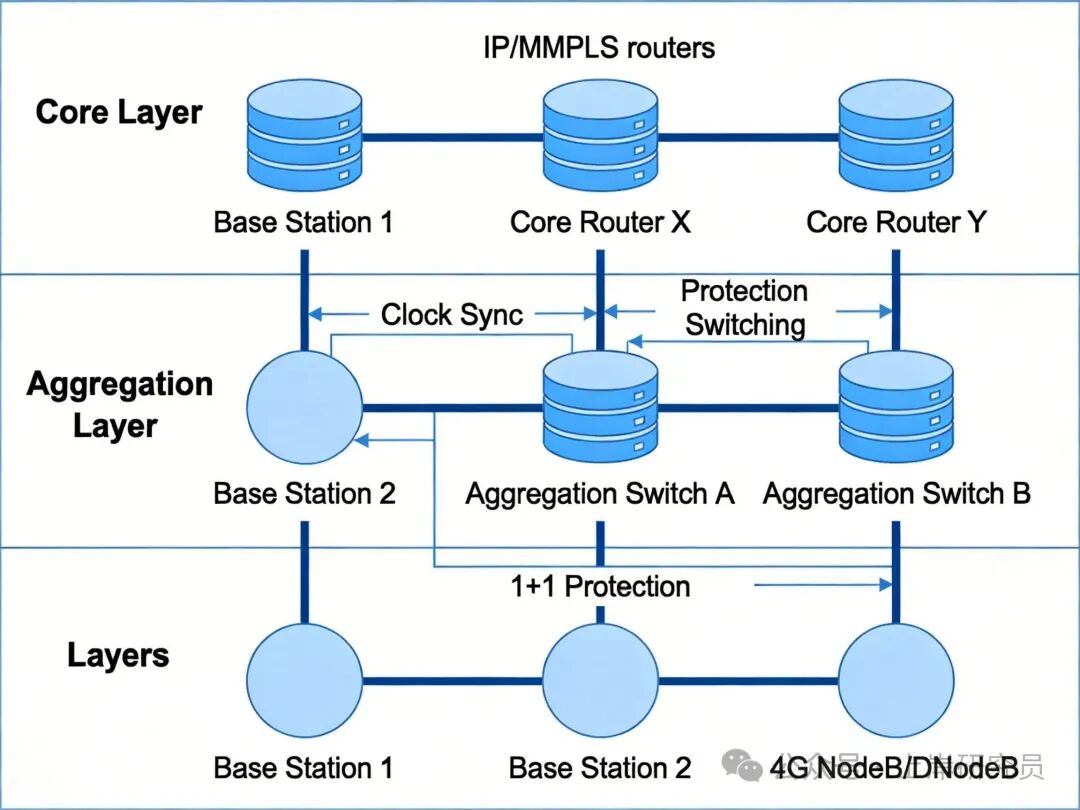

运营商4G承载网分层架构拓扑图

PTN与IPRAN方案对比与设计

技术核心原理

• PTN（分组传送网）：其技术内核基于MPLS-TP（多协议标签交换-传送架构）。它保留了SDH强大的OAM和保护能力，同时采用分组交换实现带宽的统计复用。PTN的核心特点是集中式管控，业务路径由网管系统端到端统一配置，网络设备本身不需要运行动态路由协议。
• IPRAN（IP化无线接入网）：其技术内核基于传统的IP/MPLS。设备需要运行OSPF/IS-IS路由协议和LDP标签分发协议，通过分布式计算动态建立业务路径。IPRAN的核心特点是原生支持三层路由功能，可以非常灵活地承载多点到多点的IP业务。

方案对比分析

为了更直观地对比两者，可以参考下表：

对比维度	PTN	IPRAN
内核技术	MPLS-TP分组交换	IP/MPLS路由交换
控制平面	无控制平面，网管集中配置	强控制平面，分布式路由计算
运维模式	类SDH集中运维，网管配置为主，复杂度低	类IP网络运维，需掌握路由、标签协议，复杂度高
三层功能	仅支持静态三层，需网关设备集中转发	原生支持三层路由，可分布式转发
带宽利用率	统计复用，利用率约60%-70%	动态路由调度，利用率约70%-80%
适用场景	2/3/4G基站回传、专线业务，适合运维能力较弱的本地网	4/5G基站回传、政企专网，适合运维能力强的省干/城域网
典型设备	华为OptiX OSN 1800、中兴ZXCTN 6100	思科ASR 9000、华为NE40E

网络架构设计

移动承载网通常采用经典的三层架构进行设计：

• 接入层：部署盒式PTN或IPRAN设备，提供GE/25GE接口直接连接基站，上行通过10G/25GE链路接入汇聚层，多采用环网结构以实现链路保护。
• 汇聚层：部署框式PTN或IPRAN设备，对接入层的业务流量进行汇聚和收敛，上行通过100G高速链路接入核心层，通常采用双归方式实现设备级保护。
• 核心层：部署大容量核心路由器，连接多个汇聚节点，并与核心网设备直接对接，网络结构常采用Mesh（网状）以实现网络级的冗余。

在性能优化上，常见的策略包括：为关键业务配置EXP优先级映射（例如将语音业务映射到高优先级队列）；采用WRED（加权随机早期检测）机制来避免网络拥塞；端到端配置精细的QoS策略，以确保低时延业务的服务等级协议（SLA）要求。

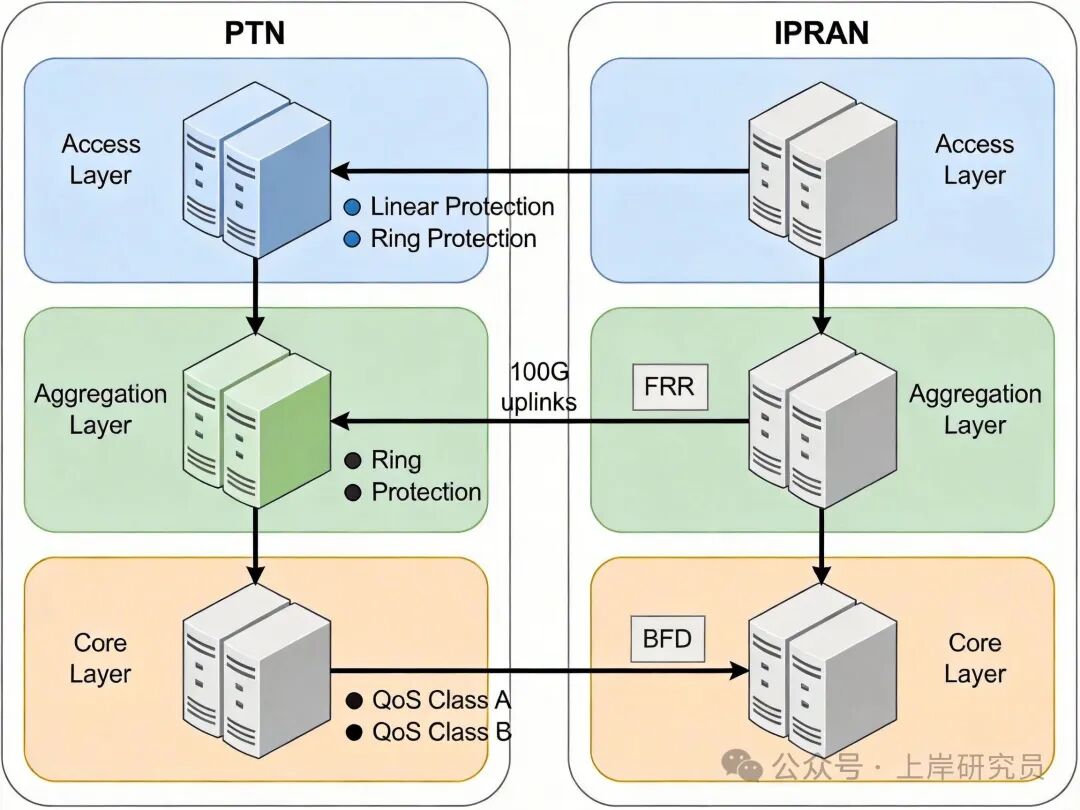

PTN与IPRAN分层架构设计示意图

技术演进与前沿趋势

现有技术演进方向

传统的SDH技术正逐步向OTN（光传送网）演进。OTN保留了SDH强大的OAM和保护能力，同时融合了WDM（波分复用）技术，单根光纤的传输容量可达1.6Tbps以上，已成为运营商骨干传输网的绝对主流。

同时，PTN和IPRAN技术也在走向融合。目前，运营商已经开始部署基于SRv6（分段路由IPv6） 的统一承载网。SRv6旨在实现SDH、PTN、IPRAN等多种业务的统一承载，通过简化协议栈来显著降低运维复杂度。

5G承载技术发展

5G网络对承载提出了三大核心需求：网络切片、超低时延和高精度时间同步。为满足这些需求，SPN（切片分组网） 已成为中国运营商5G承载的主流技术选择。SPN通过FlexE（灵活以太网）实现硬隔离的网络切片，通过SRv6实现灵活的路径调度，并通过1588v2协议实现亚微秒级的时间同步，从而全面满足eMBB（增强移动宽带）、uRLLC（超高可靠低时延通信）、mMTC（海量机器类通信）三大5G应用场景的承载需求。

对软考的影响

近年来，软考网络工程师的考点也明显向分组传送技术倾斜。除了传统的SDH速率计算、帧结构等考点外，PTN、IPRAN、SRv6等新技术的基本原理和适用场景已成为选择题的高频考点。在案例分析题中，则有可能结合5G承载网架构，综合考察考生的网络设计和故障排查能力。

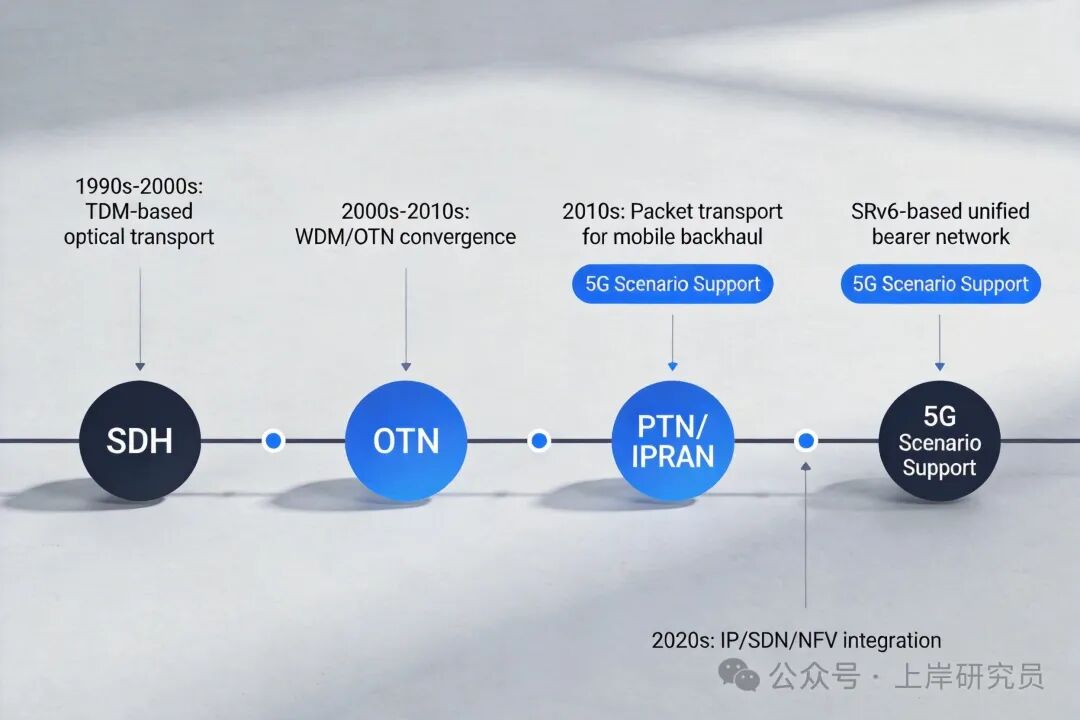

光传输网技术演进路线图

总结与备考建议

核心技术要点提炼

• SDH/SONET 是同步时分复用的光传输标准，其基础速率STM-1为155.52Mbps（SDH），OC-1为51.84Mbps（SONET），帧周期固定为125μs，具备强大的OAM能力和小于50ms的保护倒换特性。
• PTN和IPRAN 是分组化承载的主流技术。PTN采用集中管控，运维相对简单；IPRAN采用分布式路由，灵活性更强。两者都旨在高效承载IP化的移动业务。

软考考试重点提示

• 高频考点：SDH速率计算、STM-1帧结构参数（行、列数、传输速率）、SDH与PDH的核心区别、PTN与IPRAN的技术特性对比。
• 易错点：容易混淆SDH与SONET的基础速率，以及PTN（无控制平面）与IPRAN（有控制平面）的核心特性，复习时需要重点区分。

实践与备考建议

理论学习一定要结合实际的运营商网络架构案例，理解传输网在整个OSI模型或TCP/IP体系中的定位与作用。在条件允许的情况下，可以通过华为eNSP等模拟器进行动手实验，例如配置PTN设备的MPLS-TP隧道和保护倒换，以加深对原理的理解。真题训练应重点关注2018年以后的考题，把握新技术考点的命题规律和方向。
