PON无源光网络详解：面向软考网络工程师的核心原理、技术对比与组网实践

引言

核心概念与考试定位

接入网是指核心网络与用户终端之间的连接部分，负责实现用户接入到公共通信网络的 “最后一公里” 传输。这一部分是软考网络工程师考试中广域网模块的核心考点，每年分值固定，是接入网技术部分的考查重点。无源光网络（PON）作为当前光纤接入的主流技术，其技术原理、设备组成、标准体系均为高频考查内容，同时也需要我们掌握其与其他接入技术的对比分析。

技术发展脉络

接入网技术已经历了四代演进：第一代是以 PSTN 拨号、ISDN 为代表的铜缆接入，第二代是以 ADSL、VDSL 为代表的铜缆宽带接入，第三代是以 EPON、GPON 为代表的千兆光纤接入，如今已迈入以 10G PON、50G PON 为代表的第四代万兆全光接入。PON 技术起源于 1990 年代，在 2004 年 IEEE 发布 802.3ah EPON 标准、ITU-T 发布 G.984 GPON 标准后，正式开启了光纤到户（FTTH）的规模化应用。目前，全球光纤接入用户中 PON 技术的占比已超过 90%。

本文知识点覆盖

本文将系统讲解光纤接入网的分类、PON 的技术原理与主流标准、全光园区（POL）的应用实践以及无线接入基础，最后会梳理软考的核心考点与真题考查规律，力求覆盖考试大纲中对接入网技术的全部要求。对于备考网络工程师的朋友来说，这是一份不可多得的梳理资料。

光纤接入网（OAN）技术基础

光纤接入网定义与分类

光纤接入网（OAN）是指以光纤为主要传输介质，在交换局与用户之间实现信息传输的接入网络。根据传输链路中是否包含需要外部供电的有源设备，可将其分为两类：

有源光网络（AON）

• 技术原理：在传输路径中采用光交换机、光路由器等有源设备实现光信号的转发与交换，典型技术包括光以太网、SDH/PTN 接入。
• 技术特点：传输距离可达 80km，单链路带宽可达 100G，支持灵活的用户配置。但其有源设备需要供电和散热，导致建设成本高、故障点多，维护复杂度也随之升高。
• 适用场景：适用于政企专线、距离超过 20km 的长距离接入等场景。

无源光网络（PON）

• 技术原理：在光线路终端（OLT）与光网络单元（ONU）之间仅采用光纤、无源分光器等无源器件，没有任何有源电子设备。
• 技术特点：结构简单，无需中间节点供电，因此可靠性高，扩容成本也较低，每用户分摊成本仅为 AON 的 30%-50%。但其传输距离受光功率预算限制，通常不超过 20km。
• 适用场景：是当前光纤到户（FTTH）、光纤到楼（FTTB）的绝对主流技术，占据了全球光纤接入市场的 95% 以上。

光纤接入网参考模型

光纤接入网遵循 ITU-T G.902 标准定义的接入网参考模型，包含业务节点接口（SNI，连接核心网交换机）、用户网络接口（UNI，连接用户终端）以及管理接口这三类接口，用以实现接入承载、配置管理、性能监控三大功能。

根据光纤部署位置的不同，主要分为 FTTC（光纤到路边）、FTTB（光纤到楼）、FTTH（光纤到户）三类应用模式，而 PON 技术可以支持所有模式的平滑演进。

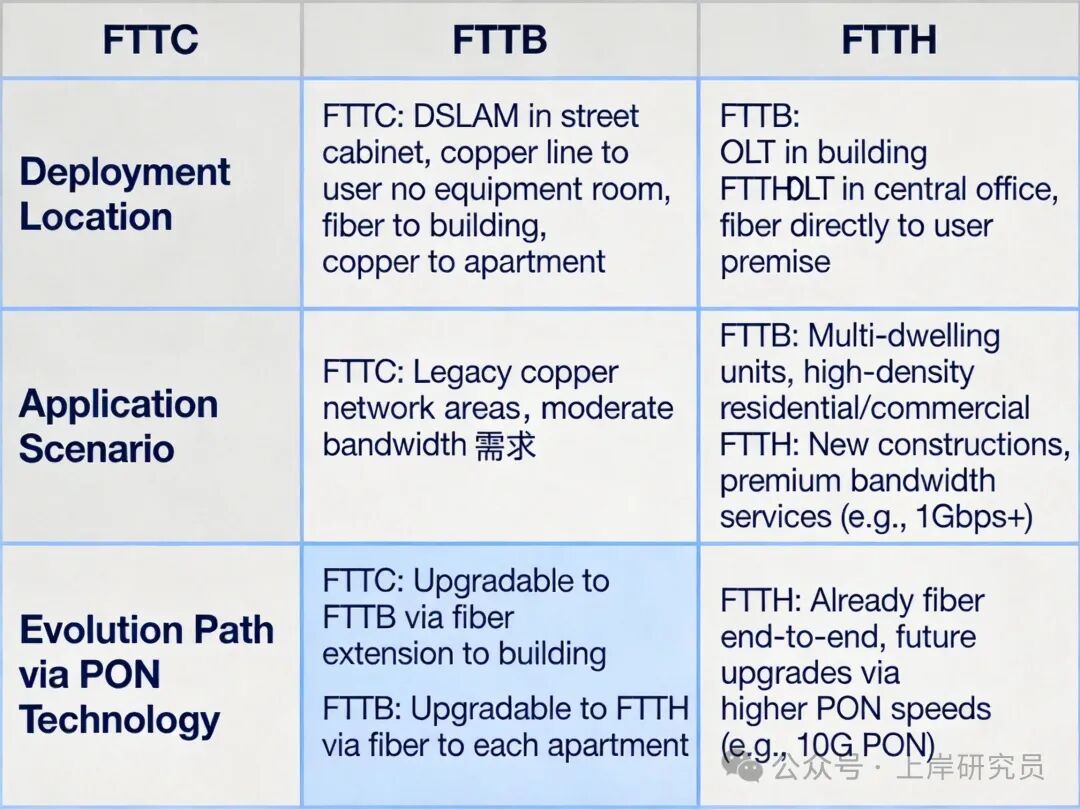

光纤接入网分类与应用场景对比表

无源光网络（PON）核心技术原理

PON 系统组成

PON 系统采用点到多点的树形拓扑，由三个核心组件构成：

1. 光线路终端（OLT）：位于运营商中心机房或园区核心机房，是 PON 系统的核心控制设备。它向上通过 GE/10GE/100GE 接口连接核心网交换机，向下通过 PON 口连接 ODN 网络，实现带宽分配、时隙调度、加密、ONU 管理等功能。典型 OLT 设备可提供 8-16 个 PON 口，单个 PON 口最大支持 1:64 分光比，可同时接入 64 个 ONU。
2. 光分配网络（ODN）：由馈线光纤、无源分光器、配线光纤组成，完全由无源器件构成，无需供电。分光器是其核心组件，负责实现下行光信号的广播分发和上行光信号的汇聚合并。常用分光比为 1:8、1:16、1:32、1:64，插入损耗随分光比增大而升高，1:64 分光器的典型插入损耗为 16dB。
3. 光网络单元（ONU）：位于用户侧，向上通过 PON 口连接 ODN，向下提供以太网、POTS（电话）、CATV、Wi-Fi 等用户接口，实现用户业务的接入。家庭场景下的 “光猫” 即为 ONT（光网络终端，ONU 的一种，直接面向单个用户），而企业场景下的 ONU 可提供 24-48 个以太网接口，覆盖整层办公楼用户。

PON 关键工作机制

上下行传输机制

• 下行方向（OLT→ONU）：采用广播传输方式。OLT 将所有用户的数据封装为以太网帧，并携带唯一的逻辑链路标识（LLID）连续发送。所有连接到同一 PON 口的 ONU 均可收到全部下行数据，但每个 ONU 仅提取 LLID 与自身匹配的帧，丢弃其他帧，从而实现用户数据的逻辑隔离。
• 上行方向（ONU→OLT）：采用时分多址（TDMA）机制。OLT 为每个 ONU 分配独立的传输时隙，各 ONU 仅在指定时隙内发送上行数据，从而避免不同 ONU 的信号冲突。为了消除不同 ONU 到 OLT 的距离差异导致的时延差，OLT 会对每个 ONU 进行往返时延测距，并动态调整 ONU 的发送时间偏移，确保所有 ONU 的上行信号到达 OLT 时能严格对齐时隙边界，其测距精度可达 16ns。

动态带宽分配（DBA）
OLT 会实时监测每个 ONU 的上行流量需求，动态调整分配给各 ONU 的时隙宽度。相比固定的带宽分配，DBA 可将上行带宽利用率从 50% 提升至 90% 以上。DBA 支持三种服务等级：固定带宽（FBA，适用于政企专线）、保证带宽（CBA，适用于语音、视频业务）和尽力而为带宽（BE，适用于普通上网业务），以满足不同业务的 QoS 需求。

安全机制
由于下行采用广播传输，为防止用户数据被窃听，PON 系统支持 AES-128 下行加密。OLT 与每个 ONU 之间会协商独立的加密密钥，使得其他 ONU 无法解密不属于自己的数据。同时，系统还支持 ONU 认证功能，只有通过 SN/Password 认证的合法 ONU 才能接入网络，有效防止非法用户接入。

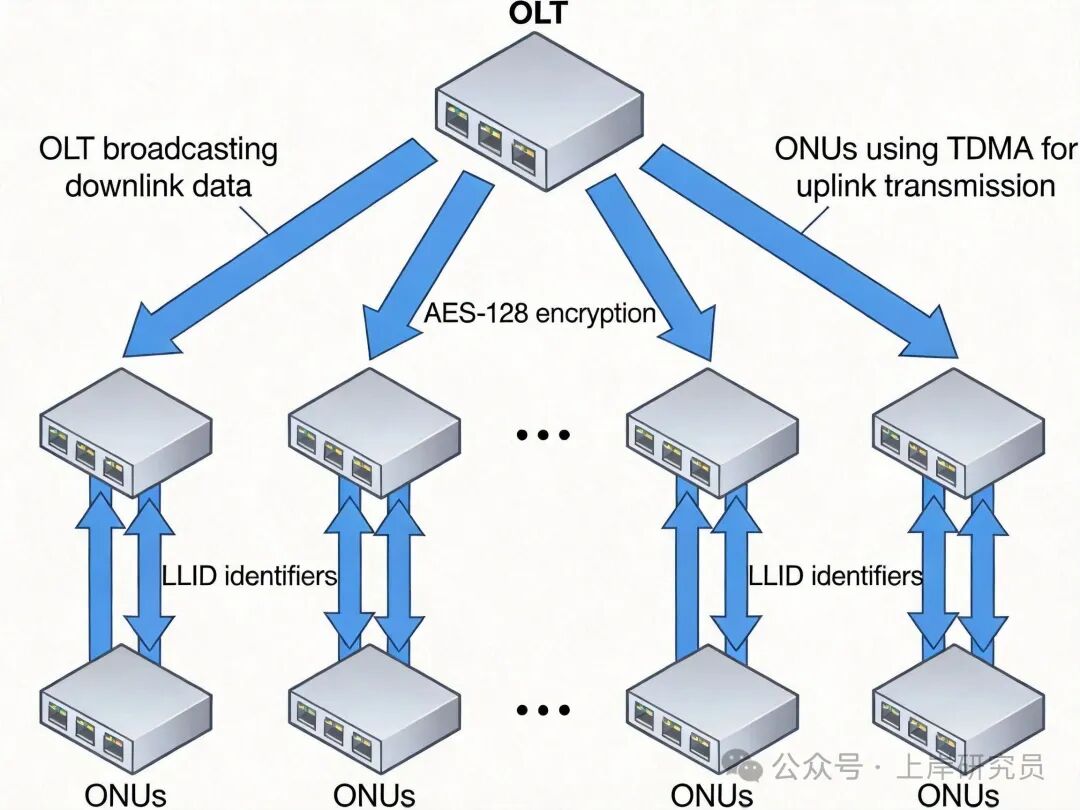

PON 系统上下行传输机制示意图

主流 PON 技术标准对比

当前主流的 PON 技术分为 IEEE 主导的 EPON 系列和 ITU-T 主导的 GPON 系列两大类，具体参数对比如下：

技术类型	标准编号	下行 / 上行速率	分光比	编码方式	技术特点	适用场景
EPON	IEEE 802.3ah	1.25G/1.25G	1:32	8B/10B	基于以太网封装，与 IP 网络融合性好，产业链成熟，成本低	普通住宅接入、中小园区
10G-EPON	IEEE 802.3av	10G/10G（对称）/10G/1G（非对称）	1:64	64B/66B	EPON 的万兆演进版本，兼容现有 EPON ONU	高带宽住宅接入、中小企业
GPON	ITU-T G.984	2.5G/1.25G（主流）/2.5G/2.5G（对称）	1:64	NRZ	采用 GFP 封装，传输效率可达 93%（高于 EPON 的 72%），支持 TDM 业务原生承载，OAM 功能完善	运营商 FTTH、政企业务
XG(S)-PON	ITU-T G.987	10G/2.5G（XG-PON）/10G/10G（XGS-PON）	1:128	NRZ	GPON 的万兆演进版本，兼容现有 GPON ONU	千兆宽带、全光园区

PON 保护机制

为满足高可靠性场景的需求，PON 定义了三类保护机制：

• Type A 保护：仅对 OLT 设备进行冗余备份，链路无保护，可靠性提升有限，适用于普通家庭接入场景。
• Type B 保护：对 OLT PON 口和主干光纤进行 1:1 冗余备份，当主用链路或端口故障时，能在 50ms 内切换到备用链路，适用于企业接入场景。
• Type C 保护：对 OLT PON 口、主干光纤、分光器、配线光纤进行全链路 1:1 冗余备份，每个 ONU 双上行接入，切换时间小于 25ms，适用于金融、政府等关键业务场景。

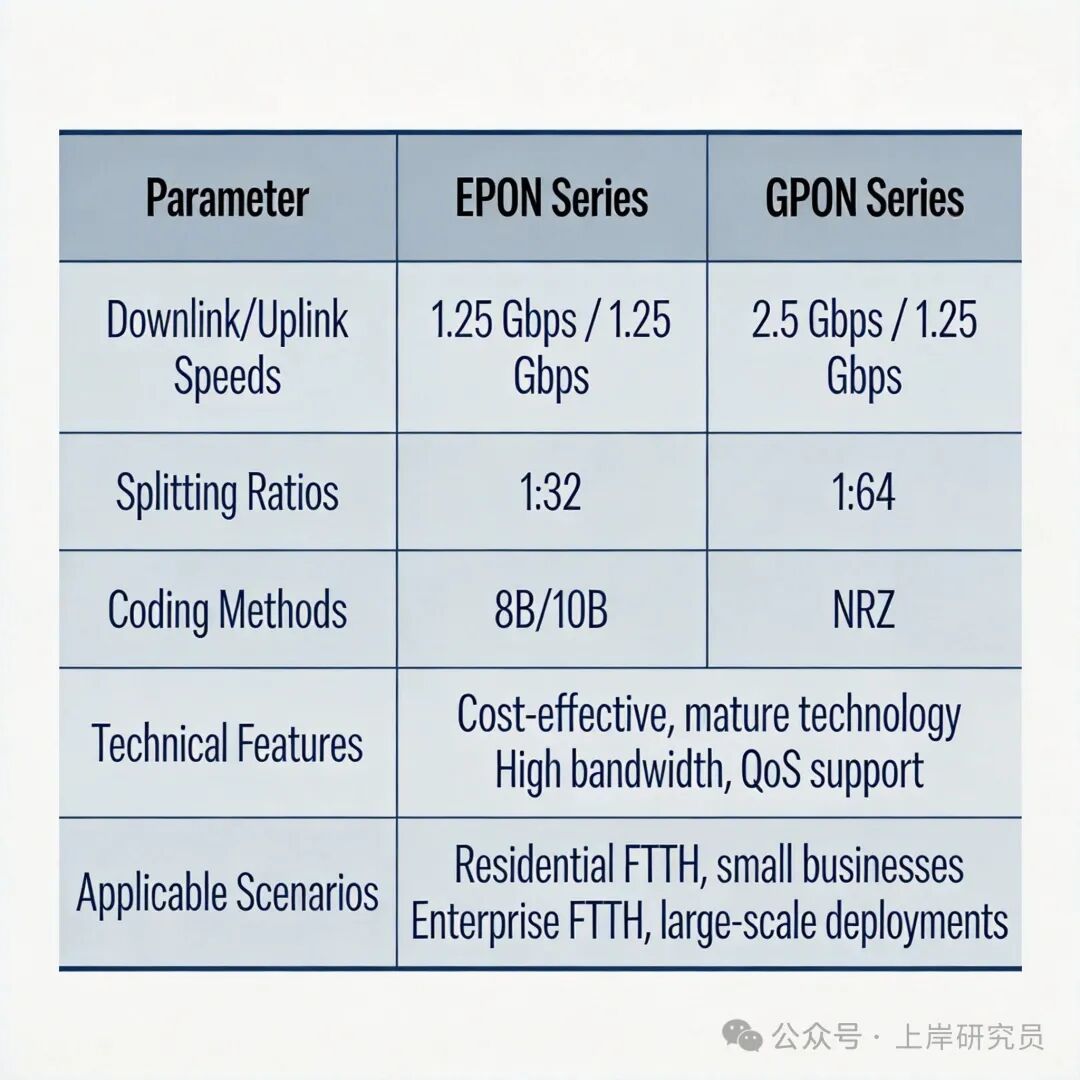

主流 PON 技术（EPON系列 vs GPON系列）参数对比表

全光园区网络（POL）应用实践

POL 技术架构

全光园区网络（POL）是 PON 技术在企业/园区场景下的创新应用。它采用 “OLT - 无源分光器 - ONU” 的二层扁平化架构，替代了传统园区 “核心交换机 - 汇聚交换机 - 接入交换机” 的三层架构，其各层角色如下：

• 核心层：部署在园区中心机房的 OLT 设备，作为整个园区网络的核心，向上连接核心路由器，向下通过 PON 口连接各区域的分光器，支持 VLAN 划分、QoS 调度、安全管控等功能。
• 汇聚层：被替换为无源分光器，部署在弱电井、楼道等位置。它们无需供电、散热，也无需配置管理，仅负责光信号的分配与汇聚。
• 接入层：部署在办公室、教室、会议室的 ONU 设备，提供以太网、电话、Wi-Fi 6、CATV 等接口，直接连接用户终端。

POL 技术优势

与传统铜缆园区网络相比，POL 具有八大核心优势：

1. 架构简化：全链路无源，无需中间有源设备，减少了 90% 以上的中间节点故障点，降低了火灾风险。
2. 平滑演进：单模光纤传输带宽潜力巨大，无需更换光纤链路，仅需升级 OLT 和 ONU 即可从 10G PON 平滑升级到 50G PON，保护既有投资。
3. 广覆盖：OLT 到 ONU 的传输距离可达 20km，可覆盖超大型园区、多校区高校、产业园区等广域场景，无需设置中间汇聚机房。
4. 高安全：光纤天然防电磁干扰、防信号探测，且 PON 协议原生支持 AES 加密和 ONU 认证，数据传输安全性远高于铜缆。
5. 智能运维：OLT 可集中管理所有 ONU 设备，支持远程配置、故障诊断、性能监控，运维效率可提升 80% 以上。
6. 多业务融合：同一套网络可同时承载数据、语音、视频、物联网、安防等全业务，无需建设多张独立网络。
7. 节省空间：无需设置楼层配线间，省去了汇聚交换机、机柜等设备占用的空间，非常适合写字楼、酒店等空间紧张的场景。
8. 低成本：全生命周期成本比传统网络低 30%-40%，节省了大量铜缆、交换机的采购成本和电费支出，一个典型的 1000 点园区每年可节省电费约 2 万元。

POL 典型配置案例

以某高校新校区 POL 配置为例：核心机房部署 2 台机架式 OLT，每台配置 16 个 10G PON 口，采用 Type B 保护机制；全校共部署 86 个 1:64 无源分光器，覆盖 12 栋教学楼、8 栋宿舍楼、2 栋行政楼；终端部署 2100 台 ONU，其中教室部署 4 口 ONU（2 个数据口、1 个电话口、1 个 Wi-Fi 口），宿舍部署 2 口 ONU（1 个数据口、1 个电话口），行政办公室部署 8 口 ONU。全网总带宽支持 10G/10G 对称接入，可同时承载校园网、智慧校园、视频监控、IP 电话等全部业务。相比传统三层架构，该项目节省投资 28%，运维人员减少了 60%。

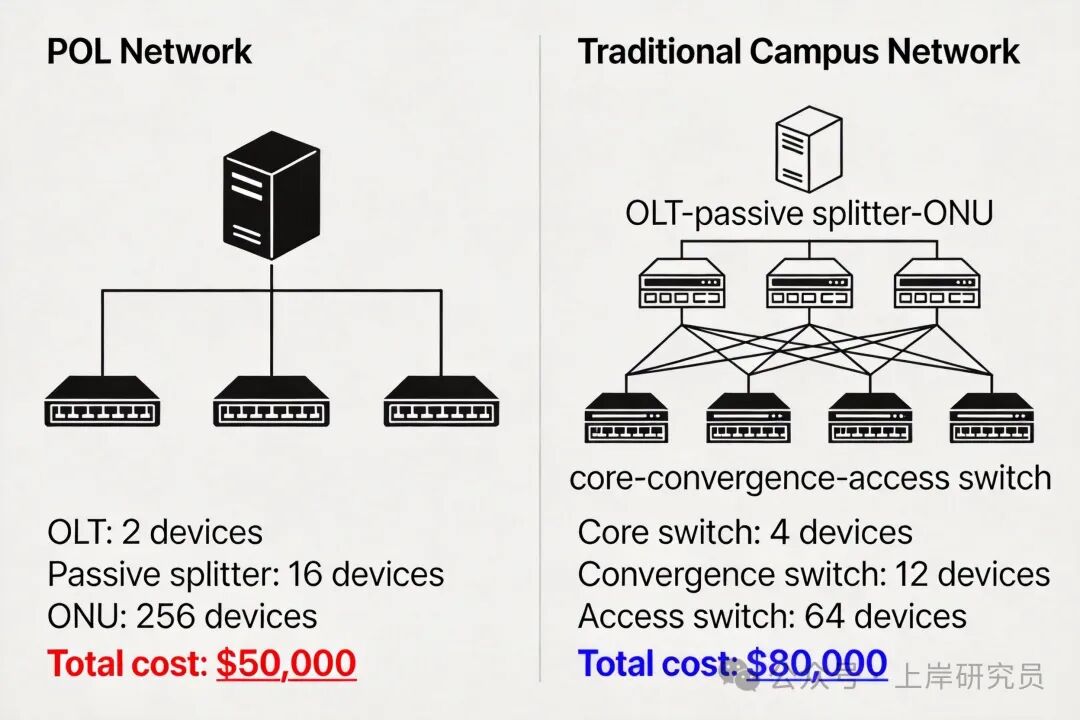

POL（无源光网络）与传统园区网络架构及成本对比图

无线接入网基础考点

无线接入网（RAN）架构

无线接入网是移动通信系统中连接基站与核心网的部分，负责实现移动用户的无线接入，主要经历了四代架构演进：

• 2G/3G RAN：采用分布式架构，由基站收发台（BTS/NodeB）和基站控制器（BSC/RNC）组成，RNC 负责多个基站的资源管理和切换控制。
• 4G LTE RAN：采用扁平化架构，取消了 RNC，由演进型基站（eNodeB）直接连接核心网，eNodeB 之间通过 X2 接口互联，支持用户在基站间快速切换。
• 5G NR RAN：采用 CU-DU 分离架构，中央单元（CU）负责非实时的高层协议处理，分布式单元（DU）负责实时的物理层处理，AAU（有源天线单元）负责射频信号收发，支持网络切片、边缘计算等新特性。理解其架构演变是掌握TCP/IP协议栈在无线侧应用的基础。

无线传播基础考点

在软考中，需要掌握以下四类电磁波传播机制的核心特点：

• 直射波：电磁波沿直线传播，是视距传输场景下的主要传播方式。其自由空间损耗与距离的平方成正比、与频率的平方成正比。
• 反射波：电磁波遇到尺寸远大于波长的障碍物（如建筑物、水面）时发生反射，是城市环境下的主要传播方式之一，多径反射会导致信号衰落。
• 绕射波：电磁波遇到尺寸与波长相当的障碍物边缘时发生绕射，可实现非视距覆盖，绕射损耗随障碍物高度增加而升高。
• 散射波：电磁波遇到尺寸小于波长的微粒（如空气中的尘埃、雨滴）时发生散射，会导致信号能量分散，是高频段（如毫米波）的主要损耗来源之一。

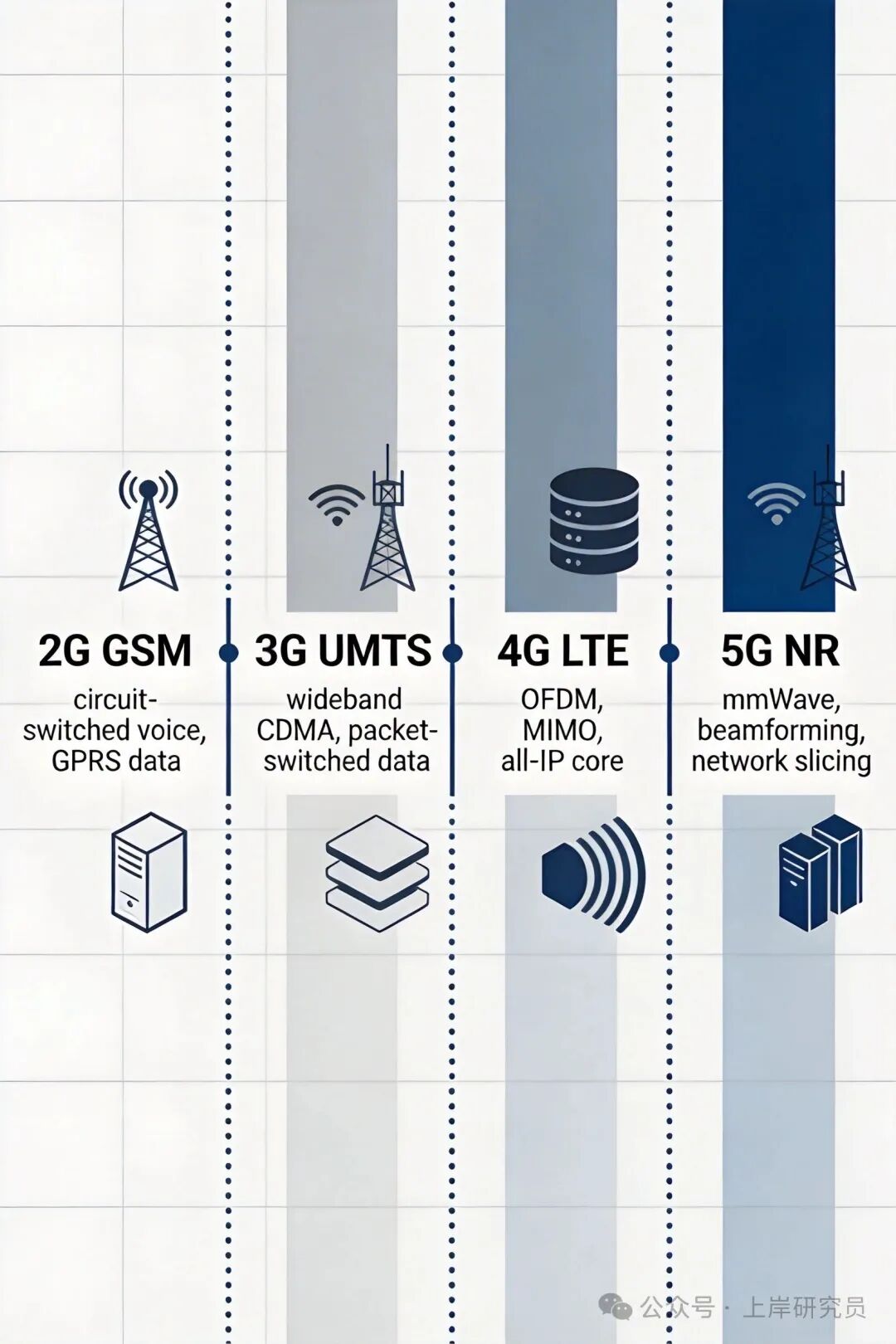

无线接入网（2G至5G）技术演进路线图

软考考法总结与备考建议

高频考点梳理

1. PON 核心原理：必考上下行传输机制。必须明确下行采用广播方式，上行采用 TDMA 方式，并熟悉 LLID、测距、DBA 的基本作用。典型真题如：“PON 网络中，OLT 到 ONU 的下行传输采用什么方式？ONU 到 OLT 的上行传输采用什么复用方式？” 答案就是广播和 TDMA。
2. PON 设备功能：能够清晰区分 OLT、ODN、ONU 的角色，明确 ODN 由无源器件组成、无需供电，并了解 ONU 的用户侧接口类型。
3. 技术标准对应：记忆 EPON 系列由 IEEE 制定、GPON 系列由 ITU-T 制定，并熟悉主流技术的速率参数。
4. POL 优势判断：掌握 POL 扁平化、无源、长距离、多业务融合等核心特点，能够准确判断相关描述的正确性。
5. 无线接入基础：熟悉 RAN 架构的演进历程，以及四类电磁波传播机制的基本概念。

易错点提示

• 编码方式差异：注意区分 EPON 采用 8B/10B 编码（编码效率 80%），而 GPON 采用 NRZ 编码，封装效率更高。
• 分光比与距离：注意 PON 的分光比与传输距离成反比关系。分光比越大，光功率预算越低，传输距离越短。例如，1:64 分光比下最大传输距离约为 10km，而 1:32 分光比下可达约 20km。
• POL与运营商PON的差异：POL 通常为企业自建网络，采用私有 VLAN 划分实现不同业务隔离；而运营商 PON 则常采用 QINQ（802.1ad）技术实现多用户的隔离。

备考建议

• 重点记忆本文提供的 PON 技术参数对比表，明确各类技术的标准、速率和适用场景。
• 结合拓扑图理解 PON 上下行传输机制，避免混淆上下行的工作方式。
• 务必掌握近 5 年真题中接入网部分的所有题目，该部分考点重复率超过 80%。

系列总结与发展趋势

广域网与接入网知识体系梳理

本系列三篇文章系统覆盖了广域网与接入网的完整知识体系：第一篇讲解了广域网链路层协议（如 HDLC、PPP）、流量控制与 ARQ 机制，帮助你理解广域网的可靠性保障原理；第二篇讲解了传输网技术（如 SDH/SONET、PTN/IPRAN），助你掌握核心传输网的承载架构；本文作为第三篇，则详细讲解了接入网技术（PON、POL、无线接入），让你掌握 “最后一公里” 的接入实现。三者共同构成了从用户终端到核心网再到跨域广域网的完整传输路径，是网络工程师知识体系的核心组成部分。想深入探讨更多网络分层模型，可以参考OSI模型的详细解析。

技术发展趋势

当前，接入网技术正向万兆全光、云网融合方向快速演进。50G PON 标准已于 2021 年发布，单 PON 口速率可达 50G/50G，支持 1:128 分光比，足以满足未来十年的带宽需求。同时，PON 技术正与 SDN/NFV 技术深度融合，以实现更灵活的带宽调度和切片服务，支持算力网络的端到端承载。在软考中，10G PON、POL 等新技术的考查比例已在逐步增加，备考时需重点关注。

实践应用建议

在实际网络工程中进行接入技术选型时，建议遵循以下三个原则：

• 住宅接入场景：优先选择 GPON/XGS-PON，成本优势明显。
• 企业园区场景：优先选择 POL，可显著降低长期运维成本。
• 高可靠专线场景：可选择有源光网络（AON），以保障业务的高可用性。

在实施过程中，必须严格控制 ODN 的光功率预算，确保每个 ONU 的接收光功率在灵敏度范围内（例如，GPON ONU 的接收灵敏度通常为 -28dBm，过载点为 -8dBm），避免因信号衰减过大导致链路不稳定。
