0Ω电阻的额定电流大小及其实际阻值，是硬件设计中常见的问题。网络上众说纷纭，答案不一，本文将依据标准与主流厂商规格书，厘清这两个关键参数，并深入探讨其在PCB设计中的多种巧妙应用。
0Ω电阻的实际阻值范围

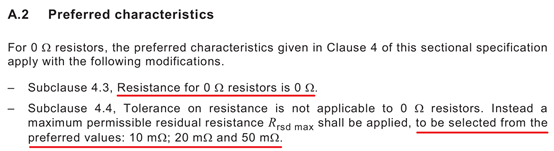

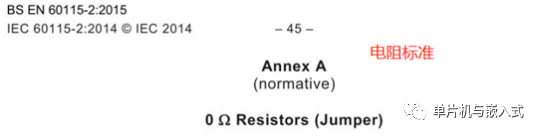

根据EN60115-2标准，0Ω电阻的标称阻值为0Ω，但允许存在偏差。其最大阻值偏差通常有10mΩ、20mΩ和50mΩ等几种规格，具体取决于制造商的选择。
查阅罗姆（ROHM）、国巨（YAGEO）、光颉（Viking）等主流厂商的普通0Ω电阻规格书可以发现，它们普遍将最大阻值标注为50mΩ。因此，可以得出一个明确的结论：常用的普通0Ω电阻，其实际阻值最大不超过50mΩ。
0Ω电阻的额定电流能力
有一种常见的误解是，通过公式 I = √(P/R) 计算额定电流。例如，以0805封装（1/8W）和50mΩ阻值计算，结果约为1.58A。但实际查阅规格书后，主流厂商给出的额定电流通常为2A，与计算值存在差异。

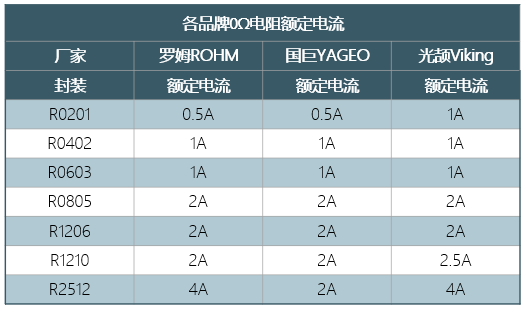

下图为几大厂商普通0Ω电阻的额定电流对比：
各厂家的数据略有不同。在选型时，为兼顾不同品牌间的兼容性与设计裕量，建议取各家数据的最小值作为设计依据。综合后的安全取值如下表所示：
从上表可知，常规0Ω电阻的额定电流并不大，综合最小值下最大仅为2A。若电路需要承载3A或4A的电流，可采用并联多个0Ω电阻的方案。

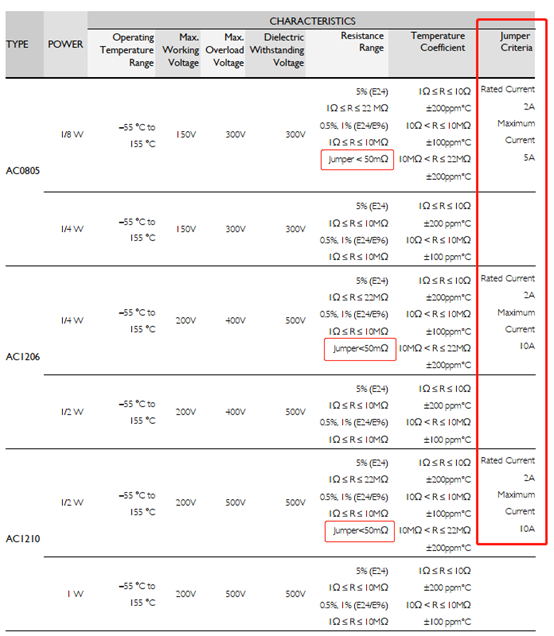

值得注意的另一个关键参数是“最大过负载电流”。虽然0805和1206封装的额定电流可能相同（例如均为2A），但它们的瞬间承载能力不同。以国巨规格书为例，其标注了额定电流与最大电流两项，其中0805封装最大电流为5A，而1206封装可达10A。这在处理浪涌电流时是一个重要的设计考量。
注：规格书中常用“Jumper”指代0Ω电阻。
特殊大电流0Ω电阻选项

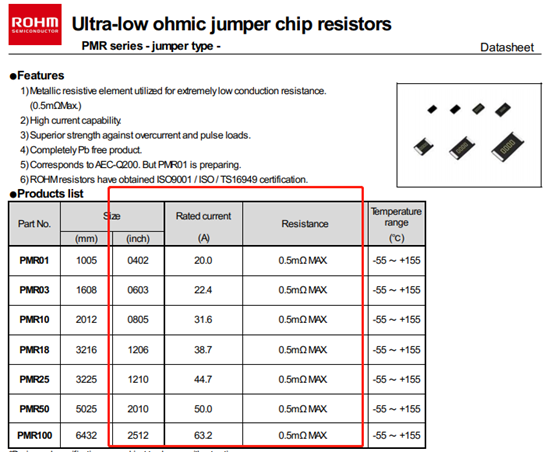

对于更大电流的应用，市场上有专用的低阻值、大电流电阻。例如，罗姆提供的超低阻值系列，最大阻值可低至0.5mΩ，额定电流能达到20A以上。当然，其成本也远高于普通0Ω电阻。
0Ω电阻在PCB设计中的实战技巧
对于硬件初学者而言，PCB上的0Ω电阻可能令人困惑。事实上，它并非“无用”，而是设计调试中的一项重要灵活工具。
1. 充当PCB跳线

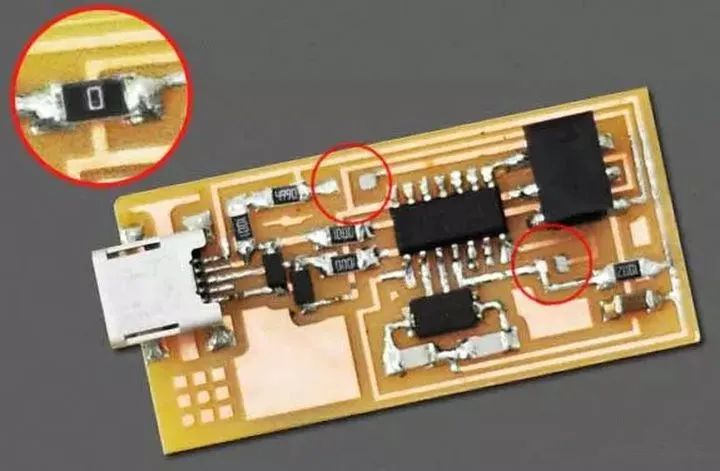

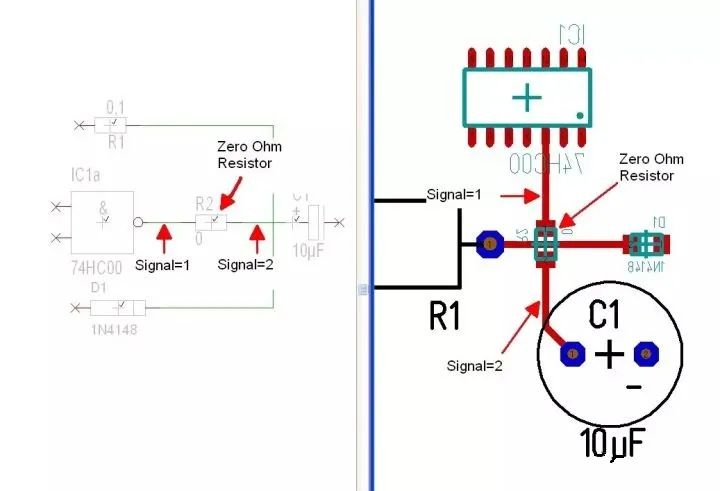

在单面板等布线受限的场景中，当走线无法绕过时，使用0Ω电阻作为“跳线”是比传统飞线更利于批量生产的解决方案。可根据空间选用0805、0603或0402等封装。
2. 实现电路调试隔离
在新产品调试阶段，遵循“将问题限定在最小范围”的原则至关重要。在模块间连接处放置0Ω电阻，可以在调试A模块时，通过不焊接电阻来隔离B模块的影响。调试完成确认无误后再焊接，或于最终版本中替换为直连。
3. 提供电流测试点
需要测量某支路电流时，可在该路径上预先放置一颗0Ω电阻。测量时，将其焊下并串入电流表，测量完毕后再焊回，为测试提供了极大便利。
4. 增加设计灵活性
- 电路功能预留：例如，在滤波器设计中，若不确认最终参数，可用0Ω电阻占位，调试后再确定并替换为具体阻/感值的元件。
- 替代拨码开关：用于配置不同硬件选项（如不同功能版本），比跳线帽更节省空间，且能减少高频干扰。
5. 用于单点接地
在模拟地与数字地需要单点连接的场景中，放置一颗0Ω电阻可以明确标识连接点，避免在PCB布局时被CAD软件自动连接或工程师忽略。相比磁珠，0Ω电阻成本更低。实际操作中，甚至可用小封装（如0201）电阻，焊接时直接将其两端用焊锡桥接。
6. 提升电路抗抄板能力
在非关键路径上，有意识地放置多种封装、无标记的0Ω电阻，能在不影响功能的前提下，增加他人逆向工程的难度。
综上所述，0Ω电阻远非一个简单的“导线”，其在电流承载能力上有明确规格，在PCB设计与调试中更是扮演着隔离、测试、配置、接地等多重角色。熟练掌握其特性并灵活运用，能显著提升硬件开发的效率与产品的可靠性。 |
