跨平台视频监控管理系统深度解析：基于Qt/C++的企业级安防与二次开发实践

视频监控管理系统，经过长期研发与技术沉淀，现已形成一套功能完备、高度可定制、易于二次开发的企业级解决方案。本系统以模块化设计为核心，注重跨平台兼容性，旨在提供极致的性能体验。

---

一、软件架构：模块化停靠窗体设计

1.1 核心架构理念

系统主界面采用先进的停靠窗体模式，彻底打破了传统监控软件的单一布局限制。所有功能组件均以小模块形式存在，用户可以像搭积木一样，根据实际需求自定义模块的组合与排布，大大提升了操作灵活性与界面适应性。

核心特性：

• 所有停靠模块均可自由拖动，支持嵌入停靠和悬浮窗口两种状态。
• 支持最大化全屏显示，完美适配多屏幕协同工作的专业场景。
• 自动生成对应菜单，用于控制模块的显示与隐藏，在标题栏右键即可快速操作。
• 支持“显示所有模块”、“隐藏所有模块”、“复位普通布局”、“复位全屏布局”等多种快捷操作，管理界面一目了然。

1.2 双重布局存储机制

系统首创双重布局文件存储机制，实现了正常模式与全屏模式间的智能切换与记忆：

• 正常模式：适合日常的监控操作与配置管理，所有界面元素完整呈现。
• 全屏模式：专为沉浸式监控场景优化，可将关键模块以透明形式显示在指定位置，营造极具未来感的视觉体验。
• 两种模式拥有各自独立的布局方案，能够自动切换和保存，下次启动软件时自动应用上次的布局，无需重复设置。

---

二、视频监控模块：实时监控的核心中枢

2.1 多画面灵活切换

系统支持业界最全面的多画面布局方案，以满足从个人到大型指挥中心的不同规模监控需求：

画面数量	适用场景
1画面	重点监控、细节查看
4/6/8/9画面	小型监控室、分屏查看
13/16画面	中型监控中心
25/36/64画面	大型监控墙、指挥中心

2.2 全屏与窗口切换

提供多种符合操作直觉的全屏切换方式，提升监控效率：

• 鼠标右键菜单：在任意视频画面上右键快捷调用全屏功能。
• 工具栏按钮：界面提供一键切换全屏状态的按钮。
• 快捷键操作：使用 Alt+Enter 进入全屏，ESC 键退出全屏，操作流畅。
• 超时自动机制：支持设定超时后自动隐藏鼠标指针、自动进入全屏，打造无干扰的沉浸式监控体验。

2.3 视频轮询系统

智能化的视频轮询功能，可实现自动化巡检，减轻值守人员负担：

• 支持1、4、9、16等多种画面模式下的轮询。
• 轮询预案配置：可自定义轮询分组，按实际监控需要编排点位顺序。
• 轮询间隔自定义：灵活设置每个画面停留的切换时间间隔。
• 码流类型选择：支持主码流与子码流的智能切换，在画质与带宽占用之间取得最佳平衡。

2.4 视频源全面兼容

系统能够接入几乎所有主流的音视频输入源，具备强大的兼容性。

网络流媒体协议：

• RTSP (Real Time Streaming Protocol)
• RTMP (Real-Time Messaging Protocol)
• HTTP/HTTPS流媒体
• SRT (Secure Reliable Transport)
• WebSocket (WS/WSS)

本地媒体文件：

• MP4、RMVB、AVI等常见视频格式。

本地设备采集：

• 本地摄像头（支持分辨率、帧率等参数设置）。
• 本地麦克风音频输入。
• 桌面采集（支持对多个屏幕进行分别采集）。

2.5 智能交互设计

设备树与视频联动：

• 直接将摄像机节点从设备树拖曳到对应窗体，即可开始播放视频。
• 支持拖曳本地视频文件到窗体直接播放。
• 双击设备树中的分组节点，自动打开该分组下的所有视频。
• 双击设备子节点，直接打开对应设备的视频流。
• 自动加载用户最后展开的节点，记忆操作习惯，提升效率。

视频窗体智能操作：

• 视频监控面板中的任意通道支持直接拖曳交换位置，响应迅速。
• 删除视频支持多种方式：鼠标右键菜单删除、点击悬浮条关闭按钮删除、将视频拖曳到监控面板外删除。
• 所有操作（如双击节点、拖曳节点、交换窗体位置）均会自动更新并保存最后的播放地址，软件下次启动时自动应用。

设备树自定义配置：

• 支持任意层级设置，可自由添加、删除、修改分组。
• 支持开启放大字体显示，提升在远距离或大屏幕下的可读性。
• 可选显示主码流、子码流节点。
• 支持隐藏空组（没有设备的分组会自动隐藏），保持列表整洁。

2.6 辅屏预览与多屏支持

• 支持辅屏预览功能，可同时打开多个辅屏监控窗口。
• 能够在多个屏幕上分别显示多达64通道的画面。
• 可按需灵活显示视频，轻松构建大型拼接监控墙。

---

三、视频回放模块：历史追溯的完备方案

3.1 多元化回放模式

本地回放：

• 播放存储在本地硬盘的录像文件。
• 支持进度条拖拽、快进快退、单帧步进等精细操作。
• 可精准定位到指定的时间点。

网络回放：

• 从网络摄像机或录像机远程检索并播放历史录像。
• 支持按时间范围进行查询。

远程回放：

• 实现跨地域远程访问录像资源。
• 针对低带宽网络进行传输优化。

图片回放：

• 查看系统定时或事件触发抓拍的图片序列。
• 支持时间轴浏览模式。

3.2 视频上传与管理

• 存储的本地录像文件支持导出到指定目录。
• 支持将录像文件批量上传至中心服务器进行集中管理。
• 提供完善的录像计划设置功能，支持为每个通道以7×24小时、每半小时为粒度，精细设置是否需要进行录像存储。

---

四、电子地图模块：可视化空间管理

4.1 双模式地图支持

图片地图模式：

• 支持上传自定义的平面图、楼层图等背景图片作为地图底图。
• 设备按钮可在地图上自由拖动，位置信息自动保存。
• 鼠标单击即可获取点击处的像素坐标或经纬度信息，用于快速更新设备位置。
• 双击地图上的设备图标，可直接弹出该设备的实时视频预览窗口。

网页地图模式：

• 集成在线地图服务（如百度、高德地图）。
• 支持多种视图切换（卫星图、地形图、街道图等）。
• 可显示并回放设备（如车载摄像机、无人机）的运动轨迹。
• 实现设备点位的精准标注与可视化。
• 鼠标在地图上按下即可获取当前的经纬度坐标。

4.2 设备地图管理

• 将所有监控设备在地图上进行可视化展示，全局态势一目了然。
• 记录并回放移动设备的运动轨迹，用于事后复盘与分析。
• 实现地图与视频监控的深度联动，点击地图图标即可调取实时画面。

---

五、日志查询模块：完善的审计追踪

5.1 本地日志系统

• 详细记录软件运行状态、用户关键操作、系统事件等信息。
• 支持按时间范围、日志类型、关键词进行快速检索。
• 支持将日志导出为文件或直接打印，便于审计与归档。

5.2 设备日志接入

• 能够接入并汇聚前端监控设备（如摄像机、NVR）的运行日志。
• 提供统一界面分析设备告警、状态变更等信息，实现集中运维。

---

六、系统设置模块：精细化的配置中心

6.1 系统参数配置

基本设置：

• 自定义软件的中文名称、英文名称。
• 自定义替换软件LOGO图标。
• 配置全局运行参数。

视频参数：

• 设置视频流通信方式（TCP/UDP）。
• 选择视频解码策略：速度优先、质量优先、均衡处理、最快速度。
• 配置硬解码类型（如DXVA2、D3D11VA、VAAPI、VDPAU等）。

数据库设置：
系统支持多种主流数据库，满足不同规模与安全要求的部署需求：

• SQLite（适用于轻量级本地部署）
• MySQL（适用于中小型应用）
• SQL Server（适用于企业级应用）
• PostgreSQL（适用于开源高性能场景）
• Oracle（适用于大型企业核心系统）
• 人大金仓（适配国产信创环境）

颜色配置：

• 自定义软件界面的整体配色方案。
• 调节监控画面的色彩、亮度、对比度等。

功能激活：

• 各功能模块设有独立的激活开关，可按实际需求启用或禁用。
• 提供License授权管理与配置功能。

6.2 设备管理

录像机管理：

• 添加、删除、修改网络录像机信息。
• 支持设备信息的批量导入与导出。
• 可打印设备清单。
• 新的设备信息可立即应用并生成树状列表，无需重启软件。

摄像机管理：

• 进行详细的摄像机参数配置。
• 提供一键搜索和批量添加局域网内摄像机功能。
• 支持通过ONVIF协议，对NVR进行一键添加其下所有子设备。
• 可通过手动设置起始IP地址和数量，一键批量生成摄像机信息。

6.3 轮询配置

• 设置轮询分组（预案）。
• 配置轮询时画面切换的时间间隔。
• 选择轮询时所使用的画面布局（1、4、9、16画面）。

6.4 录像计划

• 以通道为单位设置录像策略。
• 提供7×24小时、以每半小时为格子的可视化时间网格界面。
• 在时间网格中直接勾选或取消，即可设置该时间段是否存储录像。
• 支持将设置好的计划保存为模板，便于复用。

6.5 用户管理

• 支持多用户账号体系。
• 精细化权限管理：可为不同用户分配不同的模块访问与操作权限。
• 权限控制粒度细致，包括：删除日志、关闭系统、访问特定模块等。
• 完整记录用户的关键操作日志。

6.6 其他设置

• 提供系统级性能参数调优选项。
• 集成高级功能配置入口。

---

七、ONVIF协议支持：深度设备集成

7.1 原创ONVIF协议机制

系统采用自主研发的ONVIF协议栈，具备独特优势：

• 底层协议解析：采用UDP广播搜索设备，通过HTTP请求执行控制命令，流程清晰。
• 轻量级架构：代码精简，逻辑清晰，易于学习与进行二次拓展。
• 零依赖设计：不依赖任何第三方协议库（如gSOAP），降低了系统复杂度和潜在的依赖风险。

7.2 全面的ONVIF功能覆盖

设备发现与管理：

• 设备搜索（Discover）
• 获取设备信息（厂商、型号、固件版本等）
• 网络配置（IP地址、网关、DNS等）
• 系统校时（NTP时间同步）
• 系统重启控制

云台控制（PTZ）：

• 上下左右移动控制
• 变焦（Zoom）调节
• 聚焦（Focus）调整
• 光圈（Iris）控制
• 云台复位功能

预置位管理：

• 预置位的添加、删除、修改
• 预置位的调用与巡航路径设置
• 起始位设置与调用

图像参数设置：

• 明亮度（Brightness）调节
• 对比度（Contrast）调节
• 饱和度（Saturation）调节
• 尖锐度（Sharpness）调节

OSD（屏幕显示）管理：

• OSD信息的增、删、改、查
• 通过ONVIF协议添加及修改摄像机视频画面上的字符叠加信息
• 设置字符叠加的位置、内容、字体样式等

其他高级功能：

• 实时抓图（Snapshot）
• 事件订阅（Event Subscription）
• 告警信息的接收与处理

7.3 广泛的设备兼容性

支持任意符合ONVIF标准的网络摄像机、录像机，包括但不限于：

• 海康威视（Hikvision）
• 大华（Dahua）
• 宇视（Uniview）
• 天地伟业（Tiandy）
• 华为（Huawei）
• 以及其他符合ONVIF Profile S/G/T等标准的设备。

---

八、音视频处理：专业级媒体引擎

8.1 多内核自由切换

系统内置多种音视频解码内核，用户可在项目配置文件（.pro）中根据需求自由切换：

内核	特点	推荐场景
FFmpeg	跨平台支持最完善，功能最全面	强烈推荐，默认内核
VLC	稳定性好，格式支持丰富	对特定流媒体格式有兼容性需求时
MPV	高性能，现代化架构	对播放性能有极致要求的场景

平台支持：

• 默认提供在Linux和macOS平台上编译好的库文件，开箱即用。
• Windows平台提供完整运行时，无需额外配置。

8.2 硬件加速解码

全面支持各平台硬件加速解码，显著降低CPU占用率，提升多路并发能力：

Windows平台：

• DXVA2 (DirectX Video Acceleration 2.0)
• D3D11VA (Direct3D 11 Video Acceleration)

Linux平台：

• VAAPI (Video Acceleration API)
• VDPAU (Video Decode and Presentation API for Unix)

macOS平台：

• VideoToolbox 硬件加速

嵌入式Linux（如ARM平台）：

• RKMPP (Rockchip Media Process Platform) 硬解码
• 专为瑞芯微（Rockchip）RK系列芯片进行深度优化。

8.3 OpenGL视频渲染

• 默认采用OpenGL绘制视频画面，实现了超低的CPU资源占用。
• 支持YUYV和NV12两种主流像素格式的高效绘制。
• 性能表现优异，能够流畅显示高分辨率（如4K）、高帧率的视频流。

8.4 音视频同步技术

• 确保音视频同步播放，口型与动作一致，提升监控体验。
• 音视频同步存储到MP4录像文件中，保证回放时音画完全同步，无延迟感。

8.5 视频截图与抓拍

• 支持视频截图功能，可对单个指定通道或所有通道进行批量截图。
• 底部小工具栏集成截图按钮，操作便捷。
• 每个视频控件的悬浮条都独立集成了抓拍按钮。
• 支持通过ONVIF协议对摄像机进行远程抓图。

8.6 录像管理

手动录像控制：

• 通过视频悬浮条上的按钮，手动控制开始录像和停止录像。
• 录像状态有实时指示（如红色录制标志）。

计划录像：

• 基于前面设置的录像计划，自动在指定时间启停录像。
• 提供完善的计划设置界面，通过可视化时间网格进行操作。

录像文件处理：

• 支持将录像文件导出到指定目录。
• 支持将录像文件批量上传到服务器进行备份或集中管理。
• 录像文件采用标准MP4格式，通用性好。

---

九、界面与交互：极致用户体验

9.1 精美换肤系统

• 提供多达20套皮肤样式可供随意更换。
• 所有样式全局统一，涵盖菜单、工具栏、按钮、对话框等所有界面元素。
• 支持一键切换，新皮肤即时生效。

9.2 智能高亮联动

• 选中通道对应设备树节点高亮：当在监控画面中选择某个通道时，设备树中对应的摄像机节点会自动高亮显示，方便快速定位。
• 选中设备树节点对应视频控件高亮：反向操作，在设备树中选中某个节点时，对应的视频监控窗口也会高亮提示。
• 双向高亮联动机制，大幅提升了在多路监控中定位特定画面的操作效率。

9.3 悬浮条与工具栏自定义

视频控件悬浮条：

• 可自行增加多个自定义功能按钮，扩展性强。
• 默认集成常用功能按钮：抓拍、开始/停止录像、全屏、关闭等。
• 鼠标移入时显示，失去焦点后自动隐藏，保持界面整洁。

底部小工具栏：

• 可自行增加按钮，扩展快捷功能。
• 截图按钮常驻，便于随时抓拍关键画面。

9.4 音量控制

• 界面右下角提供精心设计的音量条控件。
• 失去焦点自动隐藏，不占用界面空间。
• 音量条附带静音图标，支持一键静音。
• 自动记忆最后的音量值及静音状态，软件重启后自动恢复用户偏好设置。

9.5 自定义对话框

内置多种原创、风格统一的对话框组件，提升用户体验：

• 自定义信息提示框
• 错误提示框
• 操作询问确认框
• 右下角弹出式提示框（包含成功、警告、错误、通知等多种格式）

---

十、数据管理：高效的数据流转

10.1 原创数据导入导出机制

核心优势：

• 跨平台设计：不依赖任何第三方办公软件组件（如Excel、PDF阅读器），在任何系统上都能完美运行。
• 瞬间导出：针对大数据量的表格导出进行了深度优化，导出速度快。
• 格式丰富：支持将数据导出为XLS（Excel）、PDF格式，并支持直接调用打印机进行打印。

应用场景：

• 设备信息的批量导入与导出。
• 系统运行日志、操作记录的报表导出。
• 系统配置数据的备份与恢复。

10.2 万能数据库组件

内置强大的通用数据库管理组件，简化开发：

• 独立的数据库管理线程，所有数据库操作异步执行，绝不阻塞主界面。
• 自动清理数据线程，定时维护数据库健康，清理过期数据。
• 万能分页组件，即使面对海量数据，也能实现流畅的浏览与查询。
• 统一的数据请求组件，为所有数据访问提供标准化的接口。

---

十一、跨平台支持：全生态覆盖

11.1 桌面操作系统

• Windows：完整支持从XP到Windows 11的全系列版本。
• Linux：兼容Ubuntu, CentOS, Fedora等主流发行版，并提供预编译库。
• macOS：完美适配苹果生态，支持Intel与Apple Silicon (M1/M2等) 芯片。

11.2 国产操作系统

全面支持国产信创环境，助力信息安全：

• UOS（统信操作系统）
• 中标麒麟
• 银河麒麟
• 以及其他基于Linux内核的国产操作系统发行版。

11.3 嵌入式平台

• 嵌入式Linux：进行资源占用优化，非常适合运行在ARM架构的嵌入式设备上。
• RKMPP硬解码支持：针对瑞芯微RK系列芯片（如RK3399, RK3568等）进行深度优化，充分发挥其硬件解码能力。
• 适用于边缘计算设备、嵌入式NVR、智能安防网关等集成化应用场景。

---

十二、二次开发与定制：开放的生态体系

12.1 高度可定制化

• 模块激活控制：所有功能模块都可以在配置中勾选是否激活，方便根据最终用户的实际需求，灵活搭配各种功能组合。
  • 示例：为简化界面，可以隐藏电子地图模块，仅保留核心的视频监控功能。
  • 示例：在纯本地化部署中，可以隐藏远程回放模块，只保留本地回放。
• 界面元素定制：软件的窗口标题名称、LOGO图标、菜单项、工具栏按钮等均可进行全方位自定义，满足品牌化需求。

12.2 便捷的二次开发接口

• 全局静态函数封装：将视频播放、设备控制、数据查询等常用功能封装成简洁的静态函数接口，调用极其方便。
• 丰富的使用示例：提供涵盖各种典型应用场景的使用示例代码（Demo），开发者可快速参考集成。
• 详细开发文档：提供精确到每个核心源代码文件的功能说明文档，并持续跟随版本迭代更新，降低学习成本。

12.3 衍生应用场景

基于本系统强大的视频处理与设备接入能力，可以方便地衍生出各类垂直领域的监控解决方案：

• 机器人状态监控与调度
• 无人机航拍监控与指挥
• 工程机械（如挖掘机）远程作业监控
• 广播电视信号监控
• 智能交通路况监控与违章抓拍
• 工业物联网生产可视化监控
• 智慧园区/智慧楼宇综合安防管理
• 以及其他任何需要集成实时视频监控与管理的场景。

---

十三、内置组件库：功能强大的基础模块

系统内置多个经过实战检验的原创功能组件，稳定可靠，可直接用于二次开发：

组件名称	功能描述
数据导入导出组件	实现数据到XLS、PDF的导出及直接打印，跨平台且零第三方依赖。
数据库组件	包含管理线程、自动清理、万能分页、统一数据请求等核心功能。
地图组件	提供图片地图与网页地图（在线地图）双模式支持。
视频监控组件	核心视频播放与处理内核，支持多格式、多协议。
文件多线程收发组件	提供高效、稳定的多线程文件上传与下载能力。
ONVIF通信组件	轻量级ONVIF协议栈实现，用于与标准设备无缝对接。
通用浏览器内核组件	内置网页浏览能力，用于加载在线地图或集成Web业务页面。

---

十四、项目规范与文档：专业级的交付标准

14.1 代码质量

• 注释完整：关键算法、复杂逻辑、接口函数均有详细的中文注释，易于理解和维护。
• 项目结构清晰：采用模块化思想组织代码，目录结构层次分明，职责单一。
• 编码规范统一：严格遵循C++和Qt社区的通用编码规范，代码风格整洁一致。

14.2 文档体系

• 完整的使用与开发手册：提供从系统安装部署、基础配置、功能使用，到高级定制、二次开发接口调用的全覆盖文档。
• 精确到代码文件的说明：为重要模块的源代码文件提供独立的功能说明，帮助开发者快速理解其作用与调用方式。
• 持续迭代更新：文档与软件版本保持同步更新，确保信息的准确性和时效性。

---

十五、总结

这套视频监控管理系统，融合了模块化架构、高性能媒体处理、广泛的协议与平台兼容性以及高度的可定制化能力。它不仅是一套开箱即用的安防监控软件，更是一个强大的视频应用开发框架，其设计充分考虑了企业级应用的稳定性、扩展性和二次开发需求。

从基础的TCP/IP网络通信、HTTP/HTTPS流媒体接入，到核心的ONVIF设备控制、FFmpeg音视频解码，再到跨平台的C/C++ 原生开发，系统在技术栈的每一个层级都力求扎实与高效。无论是用于构建传统的安防监控中心，还是开发创新的物联网视频应用，它都能提供一个坚实而灵活的基础。

我们深知，在云栈社区这样的技术交流平台中，分享的不仅是成果，更是背后的设计思路与实践经验。希望本文对这套系统架构与功能的详细拆解，能为从事相关领域开发的同行提供一些有价值的参考。

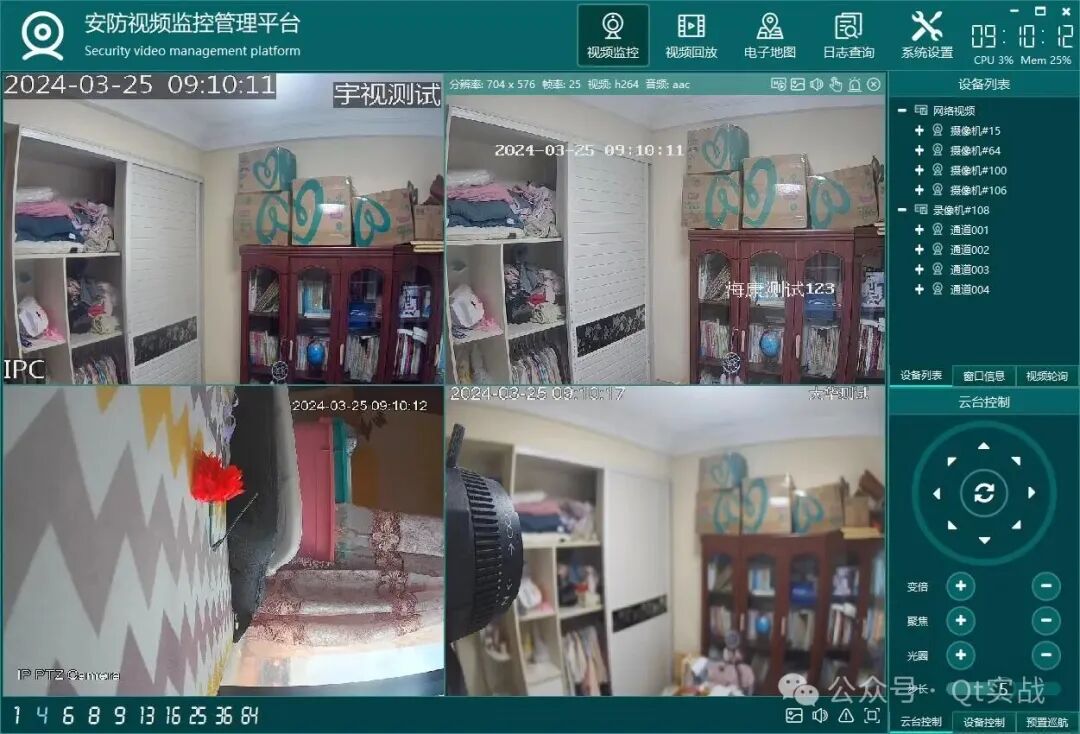

系统实际运行界面示例：支持多画面布局与设备列表管理。

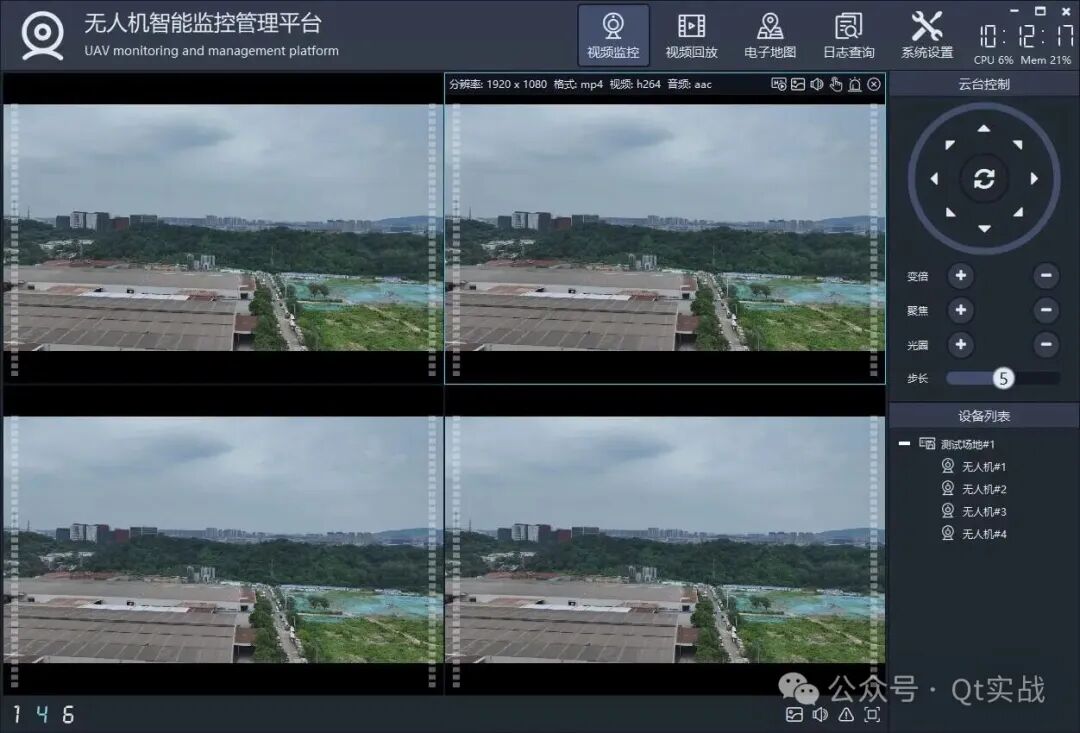

应用于无人机监控场景，展示高空俯瞰画面与云台控制面板。

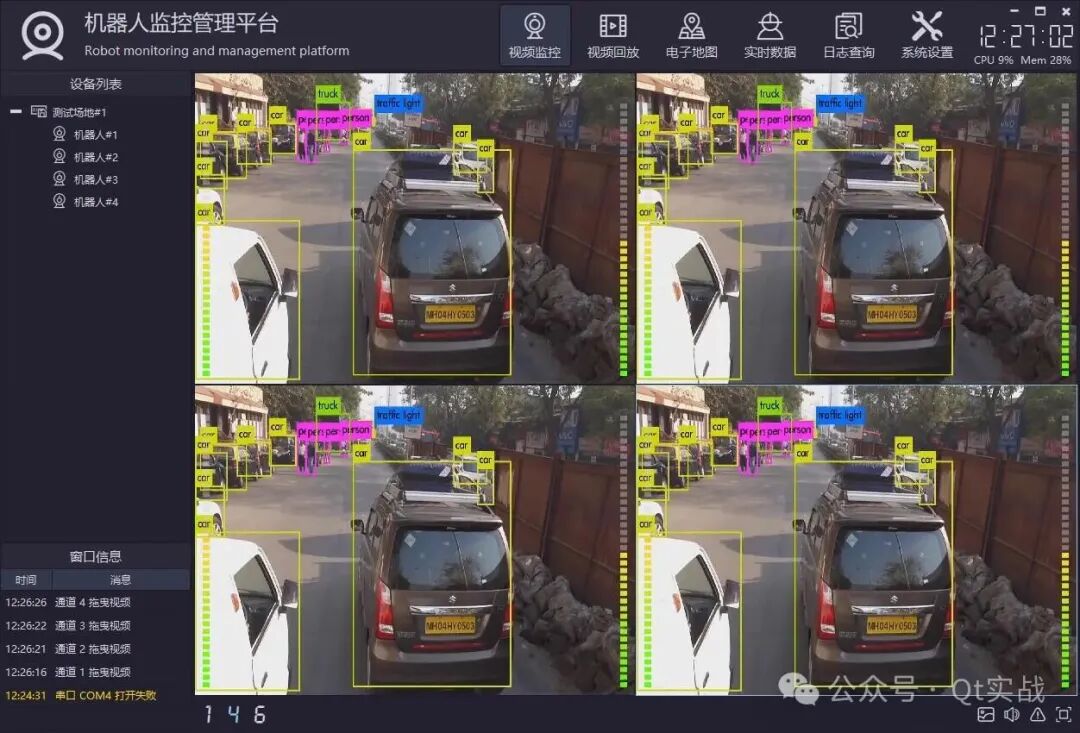

应用于机器人监控场景，展示视频分析功能，可识别车辆、行人等目标。
