深入理解动态链接：从地址无关代码到延迟绑定PLT机制

这是《链接、装载与库》读书笔记的第 6 回，以下是与该主题相关的更多知识，你可以在 技术文档 板块找到系统的学习路径。

本文提纲如下：

• 为什么要动态链接
• 共享对象需要被单独装载
• 共享对象的装载地址怎么确定
• 程序每次装载时都要进行重新链接，程序性能有损失怎么办

1. 为什么要动态链接

一定有人被面试官问过这个问题，对吧？

静态链接能够相对独立地开发和测试自己的模块，但是静态链接有很多缺点，比如浪费内存空间、模块更新困难等，需要一种更好的方式来组织程序的模块，即动态链接。

1.1 静态链接的缺点

那么首先，来看一下静态链接的缺点是什么？静态链接就是将依赖的库文件直接嵌入到可执行文件中。这样就会有以下两个问题。

缺点1：浪费内存空间

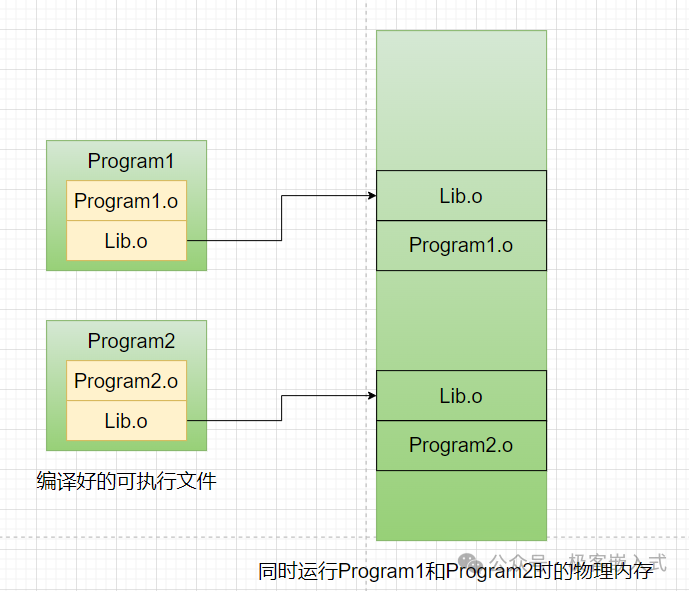

比如现在有两个程序Program1 和 Program2，都使用到了Lib.o这个模块，那么这两个程序在静态链接输出的可执行文件中都存在Lib.o这个模块，当同时运行这两个程序时，Lib.o在内存和磁盘中都有两份副本，如果存在大量的类似于Lib.o这种被多个程序共享的目标文件时（比如C语言静态库），就会浪费很多的空间。

缺点2：模块更新困难

如果依赖库有更新，必须重新编译整个可执行文件才能更新，因为库已经在编译时固定到可执行文件中。 比如程序Program1中使用的Lib.o更新了，那么Program1就需要使用最新的Lib.o重新链接，即一旦程序中有任何模块需要更新，那么整个程序就要重新链接，这样的话，通过网络来更新程序就会非常不方便，因为程序任何位置的一个小改动，都会导致整个程序重新下载。

1.2 动态链接可以解决静态链接的问题吗

动态链接不会直接将依赖的库文件直接嵌入到可执行文件中，而是将其当作独立的个体，这样的话，库文件是在各个程序之间就可以共享。

所以动态链接的基本思想是，把程序依赖的各个模块相互独立起来，在程序运行时再将它们链接形成一个完整的程序。 而不是静态地拼接在一起。

动态链接将链接过程推迟到运行时才进行，记住这句话！

比如现在两个程序Program1和Program2已经被编译成目标文件Program1.o和Program2.o，当运行Program1时，首先加载Program1.o，如果Program1.o依赖于Lib.so，那么系统继续加载Lib.so，如果还依赖于其他目标文件，将它们全部加载至内存，所有的依赖都加载完成后，系统开始进行链接工作，这个链接和静态链接比较相似，包括符号解析、地址重定位等。

动态链接库以 .so 为扩展名

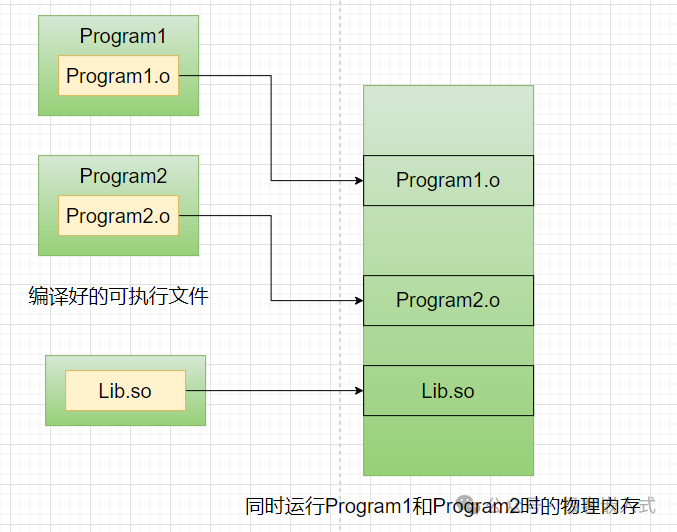

链接完成之后，程序Program1开始运行，如果需要运行Program2，那么只需要加载Program2.o，不需要重新加载Lib.so，系统要做的只是将Program2.o和Lib.so链接起来，因为内存中已经有了一份Lib.so

注意对比上面两张图：
静态链接中，库文件被集成到了可执行文件间中；
动态链接中，库文件自身是独立的，在程序运行的时候，再将它们链接形成一个完整的程序；

所以通过动态链接，解决了上面的两个问题：

• 对于共享的目标文件Lib.so，在磁盘和内存中只存在一份，不会有多个副本浪费空间
• 如果要升级某个共享的模块，只需将旧的目标文件覆盖掉，新版本的目标文件会在程序下一次运行时装载到内存并进行链接

看来动态链接确实可以解决静态链接的问题，当然这篇文章不会止步于此，而是会更深入地学习一下动态链接！比如：

• 共享对象是通过什么方法实现共享的？

Linux系统中，ELF动态链接文件称为动态共享对象（DSO，Dynamic Shared Objects)，简称共享对象，一般是以.so为扩展名，常用的C语言运行库为libc.so，保存在/lib目录下。注意哦，整个系统只有一份libc.so。
Windows系统中，动态链接文件叫动态链接库（Dynamical Linking Library），就是以 .dll 为扩展名的文件
动态链接由动态链接器完成，动态链接将链接过程推迟到了装载的时候（静态链接是在装载前），这样程序每次被装载时都要进行重新链接，这导致程序在性能上有一些损失，但是，可以使用延迟绑定等方法对动态链接过程进行优化

2. 共享对象需要被单独装载

还记得上一篇文章中，静态链接程序运行时地址空间分布吗？对于静态链接的可执行文件来说，整个进程只有可执行文件本身需要被装载。

但是对于动态链接来说，因为动态链接不会将依赖的库文件直接嵌入到可执行文件中，所以要装载的除了可执行文件本身，还有它所依赖的共享目标文件。

来看个例子，比如现在有几个源文件：

/* Program1.c */
#include"Lib.h"
int main()
{
    foobar(1);
    return 0;
}

/* Program2.c */
#include"Lib.h"
int main()
{
    foobar(2);
    return 0;
}

/* Lib.c */
#include"stdio.h"
void foobar(int i)
{
    printf("Print test %d\n", i);
}

/* Lib.h */
#ifndef LIB_H
#define LIB_H
void foobar(int i);
#endif

程序Program1.c和Program2.c分别调用了Lib.c中的foobar函数。

• 首先使用GCC将lib.c编译成一个共享对象文件lib.so

gcc -fPIC -shared -o Lib.so Lib.c
//-shared 表示产生共享对象，-fPIC后面解释

• 分别编译链接Program1.c和Program2.c

gcc -o Program1 Program1.c ./Lib.so
gcc -o Program2 Program2.c ./Lib.so

现在，我们得到了两个程序，Program1和Program2。

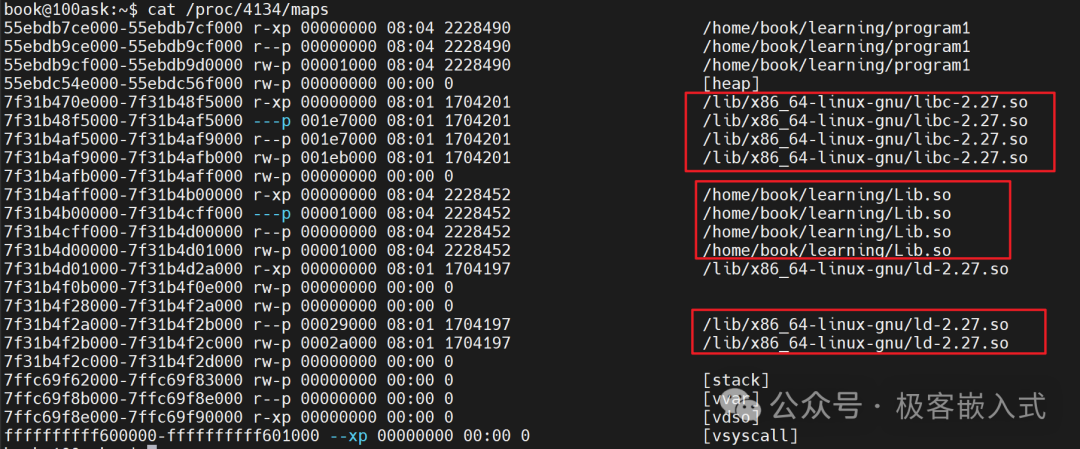

现在来运行一下Program1，看一下动态链接程序运行时地址空间分布，如下所示：

可以看到，除了Program1本身，Lib.so、libc-2.27.so（C语言运行库）也被映射到进程的虚拟地址空间，注意还有ld-2.27.so也被映射进来，它是linux下的动态链接器，动态链接器和普通共享对象一样被映射到进程虚拟地址空间，在运行Program1之前，先由动态链接器完成链接工作后，再开始执行程序。

3. 共享对象的装载地址怎么确定

既然，共享对象也需要被装载，那么是不是和静态链接的可执行文件那样，已经确定了装载地址呢？

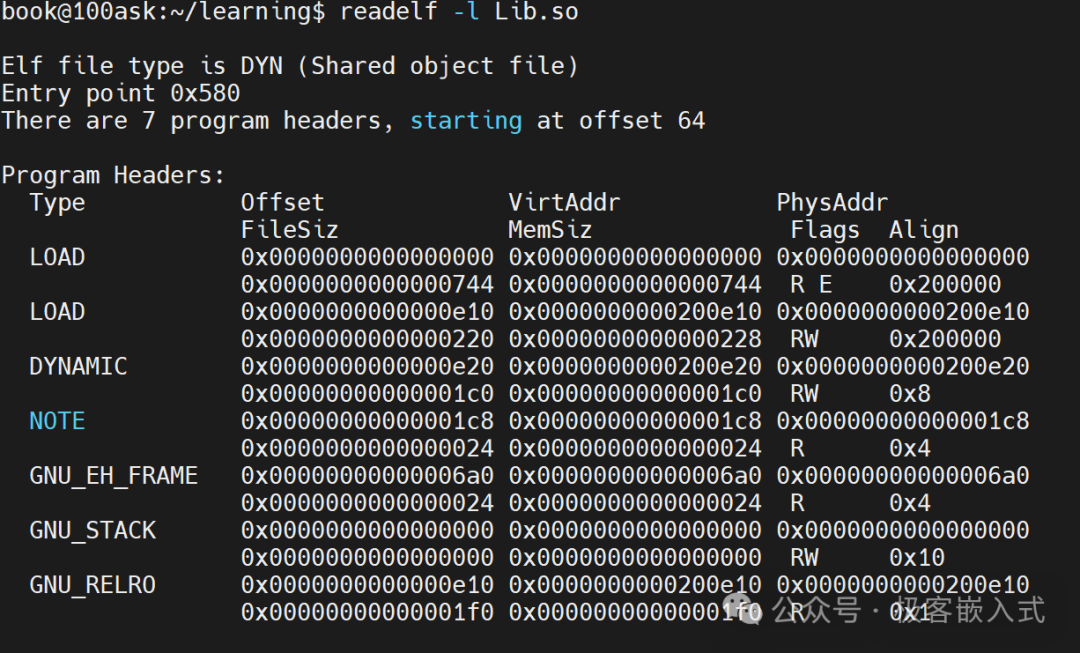

使用readelf -l来看一下lib.so的装载属性：

可以发现这个动态链接文件的装载地址竟然是从0开始，很明显这个地址是无效的，并且从上面的运行时进程虚拟空间看到，lib.so的装载地址并不是0，可见，共享对象的最终装载地址在编译时是不确定的，而是在装载时，动态分配一块虚拟地址空间给共享对象。

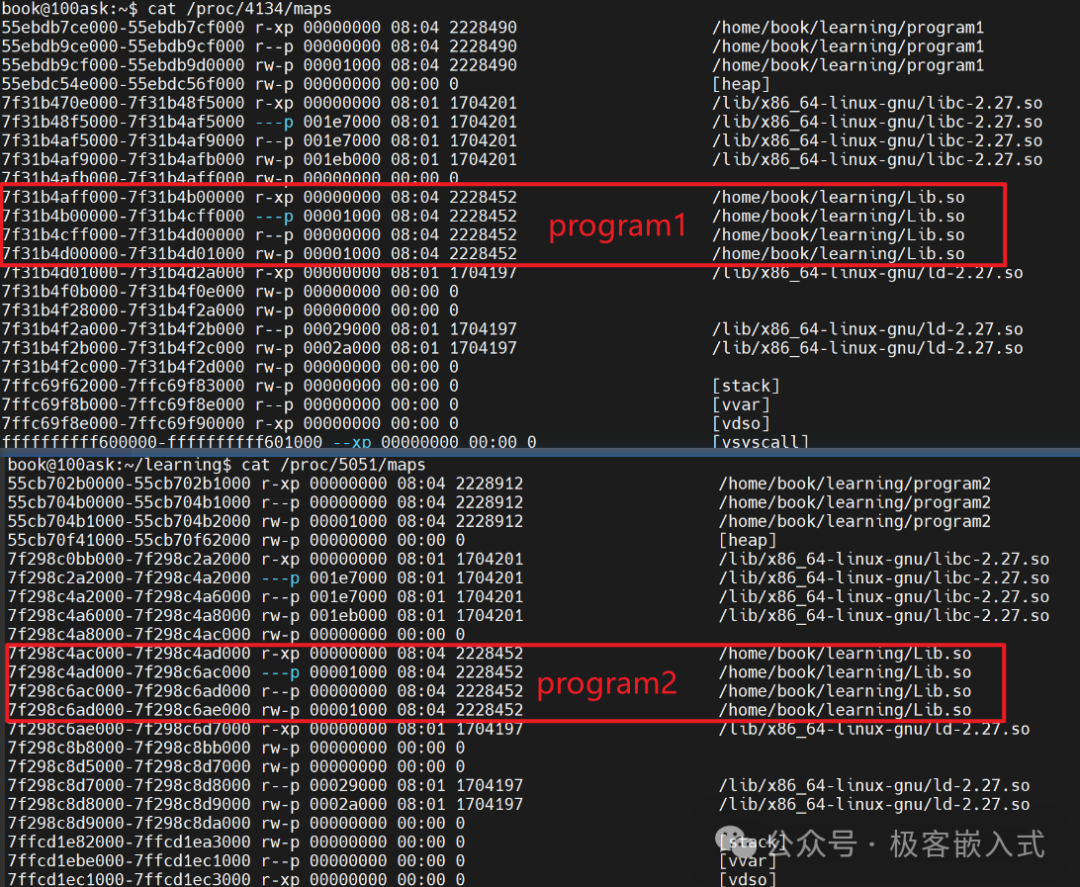

在这个例子中，在program1和program2的运行时进程虚拟空间中，lib.so的虚拟地址是不同的：

问题来了，为什么要给共享对象动态分配一块虚拟地址空间呢，直接固定不行吗？

3.1 共享对象为什么不能有固定的装载地址

假设真的所有的共享对象都固定死了装载地址，或者说操作系统统一为所有的共享对象确定了装载地址，这是非常不合理的，原因如下：

• 应该保证所有共享对象的装载地址都不一样，否则就会出现冲突
• 任何一个库地址的变动，都可能影响其他库的正常运行
• 这些共享库升级后，应该保持共享库中全局变量地址不变，否则，已经链接了这些共享库的程序就需要重新链接
• ......

所以，干脆共享对象的装载地址就在装载时动态分配好了。

3.2 地址无关代码

现在我们知道，共享对象在编译时不能假设自己在进程虚拟地址空间中的位置，换句话说，同一个共享对象lib.so，虽然在内存中只存在一份，但是其在不同的进程虚拟地址空间中的虚拟地址可能是不一样的，它们都指向相同的物理内存中的lib.so。

那么，问题是，同一份lib.so，怎么才能保证，即使被装载到不同的虚拟地址，也能正常运行，这就需要用到地址无关代码。

在生成共享库时，使用-fpic选项，输出的对象是地址无关的

3.3.1 什么是地址无关代码

简单来说，我们希望共享对象中所有对地址的引用，都不会因为装载地址的改变而被影响。

对地址的引用指的是函数调用或者数据访问。

3.3.2 如何产生地址无关代码

现在来分四种情况讨论：

• 模块内部的函数调用、跳转等
• 模块内部的数据访问，比如模块中定义的全局变量、静态变量
• 模块外部的函数调用、跳转等
• 模块外部的数据访问，比如其他模块定义的全局变量

首先来看一下这四种情况是什么意思，比如下面是某个共享对象的代码，其中标注了上面的四种情况，如下：

/* test.c*/
static int a;
extern int b;
extern void ext();

void bar()
{
    a = 1;  //模块内部数据访问
    b = 2;  //模块外部数据访问
// .......
}
void foo()
{
    bar();  //模块内部函数调用
    ext();  //模块外部函数调用
}

这里需要注意的是，实际上并不能确定变量b和函数ext是模块外部的还是模块内部的，因为它们可能被定义在同一个共享对象的其他目标文件中，这个时候，编译器都把它们当作模块外部的来处理

第一种 模块内部调用或跳转

这种类型最简单，现在模块内部的函数调用都是相对地址寻址，被调用函数与调用者处于同一个模块，它们之间的相对位置不变。

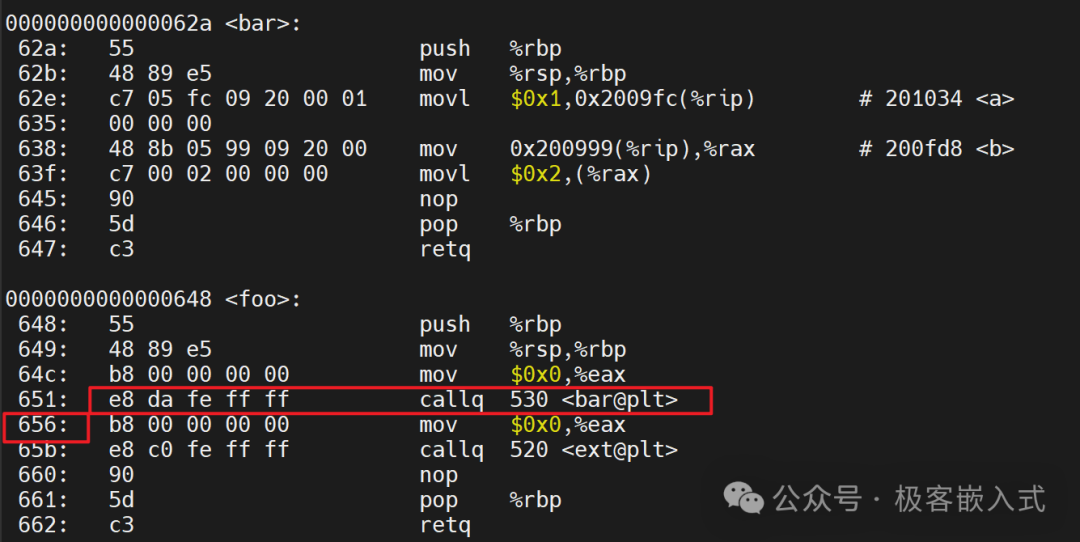

其实之前的文章中也有提到过相对地址寻址，现在用上面的例子再来看一下，上面的test.c使用命令 gcc -fPIC -shared -o test.so test.c 编译之后，然后使用objdump -d test.so查看反汇编的内容，如下：

调用bar函数的指令是通过指令 e8 da fe ff ff 来实现的，其中0xfffffeda是-294的补码，是被调用函数相对于下条指令的相对偏移，在这里，call指令的下一条指令是mov指令，它的地址是0x656，而bar函数的地址是0x530，0x656 - 0x530 = 偏移量(294)。

在这个位置，call指令实际会去调用bar@plt，文章后面会讲到plt，这里只是为了体现相对寻址，所以先忽略plt

只要代码写好了，这个偏移量是不会改变的，不论这个共享对象最后被加载到了什么位置，都可以正确地找到bar函数的地址。也就是说调用bar函数的call指令是和装载地址无关的。

第二种 模块内部数据访问

和第一种情况类似。

不同的是，第一种情况中的相对位置是在代码段内部，而这种情况是数据段和代码段之间的相对位置。

一旦编译好之后，代码段和数据段之间的相对位置是固定的，那么访问模块内部数据的指令与该数据之间的相对位置就是固定的，所以和第一种情况相同。

第三种 模块间函数调用

上面例子中ext函数就是这种情况，其实这种情况也使用了相对地址寻址的思想，不同的是，函数ext函数位于其他的共享对象中，所以这个相对位置是不确定的，需要使用一些技巧，这个技巧就是全局偏移表（Global Offset Table，GOT），全局偏移表中保存有模块外部函数的地址，当需要调用函数ext函数时，首先找到GOT，然后再通过GOT找到ext函数。

使用GOT是比较简单的一种方法。实际上ELF采用了更加复杂的方法，但这不影响我们理解地址无关代码。

看到这里，一定会有很多问题，比如：

• 全局偏移表GOT本身放在什么位置
• 怎么通过全局偏移表做到地址无关
• 全局偏移表中保存有模块外部函数的地址，这个地址是什么时候放进去的

第一个问题，全局偏移表被放在数据段里面，比如共享对象A调用了共享对象B中的一个函数ext，那么在共享对象A的数据段中会有一个全局偏移表，其中保存了函数ext的地址。需要注意的是，共享对象的代码段在各个程序之间是共享的，但是数据段不是，每个程序都会有一个数据段的副本。

代码段是不可变的，共享对象的代码写成啥就是啥，所以只需要加载一份代码段，然后多个程序都可以来执行相同的代码。
数据段是可变的，每个程序可能会修改这些数据，所以为了防止不同程序之间的数据干扰，每个程序必须拥有一份自己的数据段副本。

第二个问题，首先GOT被放在数据段里面，那么在编译的时候，可以确定当前调用外部函数的指令和GOT之间的相对偏移；
其次，GOT其实可以看作一个指针数组，每个指针会指向一个外部的函数或者变量，那么就可以通过GOT内部的偏移得到外部函数的地址。

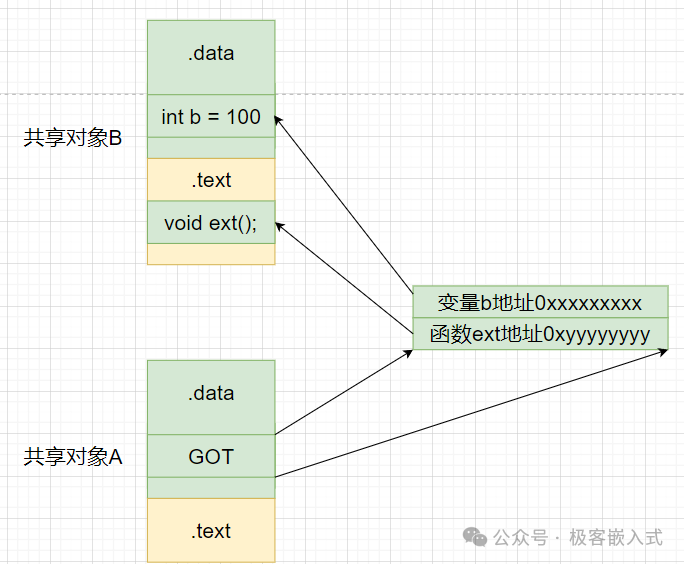

画个图来表示一下：

第三个问题在后面写延迟绑定的部分有解答。

第四种 模块间数据访问

上面例子中的变量b就是这种情况。这种情况实际上比较少，因为会导致模块之间耦合较大，但是，如果有，那么和第三种情况相同，只不过，在第三种情况中，GOT保存的是函数的地址，而这里保存的是变量地址，不再赘述。

地址无关代码不仅可以用在共享对象上面，也可以用于可执行文件，一个以地址无关方式编译的可执行文件被称作地址无关可执行文件（PIE，Position-Independent Executable)，编译时使用‘-fPIE'参数

3.3 装载时重定位

实际上现在操作系统使用位置无关代码（PIC, Position Independent Code)的方法来解决共享对象地址冲突的问题。但是我们仍然可以了解一下装载时重定位这个概念

前面在静态链接时提到的重定位叫链接时重定位（Link Time Relocation)，那么什么是装载时重定位（Load Time Relocation)?

在链接时，对所有绝对地址的引用不作重定位，推迟到装载时再完成，一旦模块装载地址确定，即目标地址确定，那么对程序中所有的绝对地址引用进行重定位。 比如，函数foobar函数相对于lib.so代码段的起始位置是0x100，当lib.so被装载到 0x10000000时，就可以确定foobar的地址是0x10000100(假设代码段位于模块的最开始，即代码段的装载地址是0x10000000)，遍历将所有foobar的地址引用都重定位至 0x10000100，这就是装载时重定位。

那么装载时重定位有什么缺点呢 最主要的是在多进程环境下，装载时重定位的方法无法让共享对象的指令部分在多个进程间共享。举个例子说明一下。 假设有一个共享库 libA.so，它的代码段（指令部分）是这样的：

0x1000:  mov eax, [0x2000]  ; 从内存地址 0x2000 读取数据
0x1005:  call 0x3000       ; 调用地址 0x3000 的函数

当多个进程加载 libA.so 时，操作系统希望这些进程都共享这个指令部分（也就是 0x1000 到 0x100A 的指令），以节省内存。

然而，如果 libA.so 的地址 0x2000 或 0x3000 在某个进程中已经被其他库或数据占用，系统必须将 libA.so 加载到一个不同的内存地址，比如 0x5000。此时，操作系统需要对这些指令进行装载时重定位，修改内存地址引用：

0x5000:  mov eax, [0x6000]  ; 修改后的指令，读取新的内存地址 0x6000
0x5005:  call 0x7000       ; 修改后的调用，指向新的函数地址 0x7000

现在，由于指令被修改过，这个进程使用的代码和其他进程看到的就不一样了，系统无法让多个进程继续共享同一段指令，必须为每个进程维护不同的指令副本。这就打破了共享库的共享性，也降低了内存利用率。

总结起来就是：

• 当多个进程加载相同的共享对象（共享库或 .so 文件）时，操作系统希望节省内存，因此会让这些进程共享该共享对象的指令部分（即代码段），而不是为每个进程都复制一份指令。这意味着，多个进程可以共享同样的指令代码，这样可以节省内存资源。
• 装载时重定位会调整共享对象中的指令，修改它们的内存地址引用。问题在于，如果某个进程需要修改共享对象中的指令部分（比如重定位地址），那么共享代码就不再是相同的了。
• 因为指令部分被修改后，每个进程看到的共享库代码就不再一致，这破坏了“共享”的初衷。因此，如果共享库的指令部分被装载时重定位修改了，系统就必须为每个进程分配一份独立的代码副本，无法达到共享的目的。

产生共享对象时，使用了两个参数 “-shared“ 和 ”-fPIC“ ，如果只使用“-shared"，那么输出的共享对象就是采用装载时重定位的方法。

4. 程序每次被装载时都要进行重新链接，程序在性能有损失怎么办

动态链接将链接过程推迟到运行时才进行，还记得这句话吗，所以静态链接只要连接好了，就一劳永逸，但是动态链接的程序每次开始执行时都会先链接，在加上动态链接需要使用GOT这种方法进行间接寻址，这都会造成动态链接程序的性能损失。

别慌，只要有问题，就会有答案，可以使用延迟绑定（PLT）的方法来优化动态链接的性能。

4.1 什么是延迟绑定（PLT）

在程序开始执行之前，动态链接会首先找到所依赖的共享对象，然后进行符号查找以及重定位，但是有些有些函数可能在程序执行完时都不会用到，比如一些错误处理函数，所以在动态链接时，并不需要一次性将所有的函数都链接好。

延迟绑定（PLT）就是函数第一次被用到时才进行绑定，如果没有用到就不进行绑定。这种做法可以加快程序的启动速度。

所谓绑定就是符号查找、重定位。

4.2 PLT(Procedure Linkage Table)

假设liba.so调用了libc.so中的bar函数，那么当liba.so第一次调用bar时，需要调用动态链接器中的某个函数（_dl_runtime_resolve）来完成地址绑定工作，而这个函数至少需要知道是哪个模块（liba.so)需要绑定哪个函数(bar函数)。

所谓地址绑定就是将bar函数的地址写到GOT中

前面说过，当调用模块外部函数，会通过GOT进行间接跳转，为了实现延迟绑定，这个过程中间又增加了一层跳转。即调用模块外部函数时，先通过PLT，再通过GOT。

每个外部函数在PLT中都有一个相应的项，比如bar函数在PLT中对应有一个 bar@plt：

如果使用objdump查看一个共享对象的反汇编，可以看到有一个.plt段，在这个段中，每个外部函数都对应有一项

bar@plt:
jmp *(bar@GOT)
push n
push moduleID
jump _dl_runtime_reslove

来逐行看一下： jmp *(bar@GOT) ， bar@GOT 表示GOT中保存的bar函数的地址，所以这条指令可以跳转到bar函数，实现函数调用。 但是如果是第一次调用bar函数，链接器并没有将bar的地址填入到 bar@GOT 中，而是将第二条指令 push n 的地址填入 bar@GOT 中，所以第一条指令会跳转到第二条指令。

push n 这条指令，是将一个数字n压入堆栈中，这个数字是bar这个符号在重定位表.rel.plt中的下标

push moduleID ，是将模块的ID压入堆栈

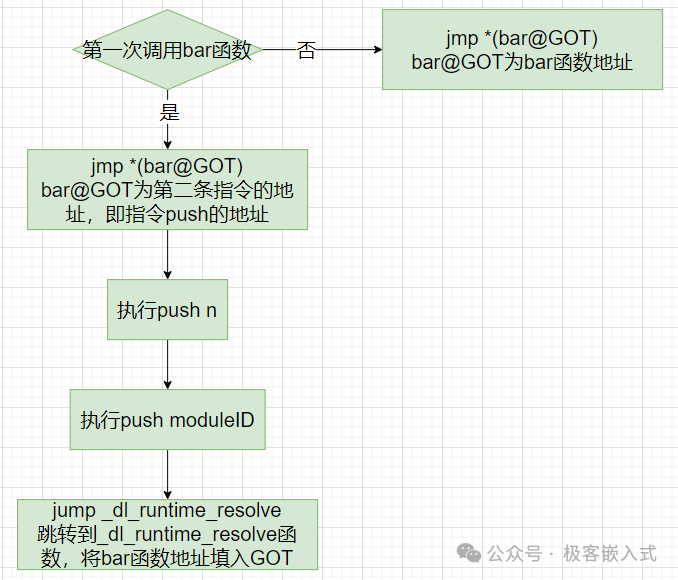

jump \_dl\_runtime\_resolve ，调用动态链接器的 \_dl\_runtime\_resolve 函数来完成符号解析和重定位工作，此函数会将 bar 函数的地址填入到 bar@GOT 中，以后再次调用 bar 函数时，第一条指令就可以跳转到 bar 函数中，而不会再继续重复上面的过程：

实际情况下的plt实现要更复杂一些，但基本的思想都是一样的。

好了，到此为止，我们大概知道了，实现动态链接的两个最重要的点就是地址无关代码和延迟绑定。想了解更多关于编译、链接和内存管理的底层知识，欢迎到 云栈社区 的计算机基础板块继续探索。
