Linux电源管理内核机制详解：从ACPI、CPUFreq到实战调优

在今天这个计算无处不在的时代，电源管理已经从“可有可无”变成了“必不可少”。无论是在电池供电的移动设备上，还是在规模庞大的数据中心里，高效的电源管理系统都直接关系到用户体验与运营成本。作为从嵌入式设备到超级计算机广泛使用的操作系统，Linux的电源管理系统是一个复杂而精妙的工程杰作，它能够根据系统负载动态调节各部件功耗，实现性能与能耗的智能平衡。

本文将深入Linux电源管理的核心，揭开其高效节能的秘密。我们会从基础概念与架构入手，逐步深入到CPUFreq、CPUIdle等内核子系统的实现机制，最后介绍PowerTOP、cpupower等实用工具与调试方法。

一、电源管理基础：核心概念全景

1.1 设计哲学：四个基本原则

Linux电源管理建立在几个核心原则之上，它们指导着整个系统的设计：

• 按需唤醒CPU：现代Linux内核采用了“无滴答”（tickless）设计，取消了固定间隔的计时器中断，让CPU能在无事可做时进入真正的空闲状态。
• 禁用未使用设备：Linux会完全禁用当前未使用的硬件设备，特别是硬盘等有机械部件的设备。
• 低活动等于低功耗：现代CPU和高级配置与电源接口提供了多种功耗状态，系统需要在硬件和软件的紧密配合下智能切换。
• 关机是最节能的：这是最彻底的节能方法，在服务器领域常通过虚拟化整合来实现。

1.2 ACPI：硬件与操作系统的节能“翻译官”

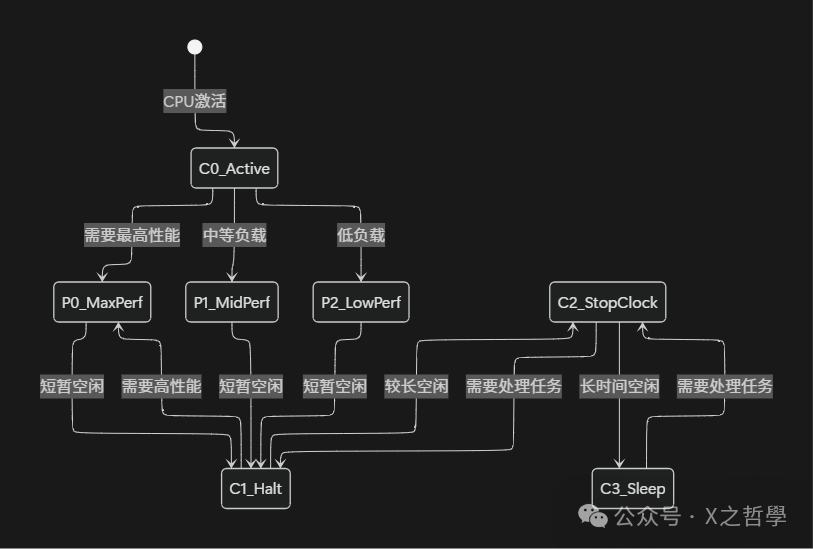

要理解Linux电源管理，必须先了解ACPI。它充当了硬件和操作系统之间的翻译官，定义了CPU的几种主要状态：

状态类型	简称	含义	生活比喻
休眠状态	C-states	CPU的睡眠深度，C0为完全活动，数字越大睡眠越深	人的睡眠：C1=打盹，C2=浅睡，C3=深睡
性能状态	P-states	运行中CPU的频率和电压状态，P0为最高性能	汽车档位：P0=5档高速，数字越大越省油
热状态	T-states	CPU的热输出控制状态，通常通过时钟调制实现	空调温度设置

1.3 Tickless内核：让CPU真正休息

早期Linux内核的周期计时器中断会不断唤醒CPU，影响其休息。从较新的内核版本开始，Linux实现了真正的“无滴答”运行，允许空闲的CPU持续睡眠直到有任务需要处理。当然，这需要应用程序配合，避免创建不必要的频繁定时器事件。

二、Linux电源管理架构全景

Linux电源管理涉及内核多个子系统，其整体架构体现了多层次、模块化、硬件抽象的特点。最上层是用户空间工具，中间是各个电源管理子系统，最下层是硬件特定的驱动和框架。

三、核心子系统深度解析

3.1 CPUFreq：运行时动态调频调压

CPUFreq子系统的核心思想是：CMOS电路的功耗与电压的平方成正比，与频率成正比。因此降低电压和频率能显著降低功耗。它分为三层：核心层、策略（Governor）层和硬件特定驱动层。

CPUFreq Governors 比较表	策略名称	工作方式	适用场景	优缺点
performance	始终保持在最高频率	对性能要求极高的任务	性能最优，功耗最高
powersave	始终保持在最低频率	对功耗极度敏感的场景	功耗最低，性能最差
ondemand	根据CPU使用率动态调整	通用桌面/服务器环境	平衡性能与功耗，响应快
conservative	类似ondemand但更保守	对频率变化敏感的应用	频率变化更平稳
schedutil	基于调度器负载信息	最新内核默认策略	与任务调度深度集成，响应更精准

schedutil是较新的策略，它直接使用Linux调度器提供的负载信息，而非传统的CPU使用率，能做出更精准的调频决策。

CPUFreq核心数据结构示例

struct cpufreq_policy {
    cpumask_var_t cpus; // 受影响的CPU集合
    unsigned int min;    // 最小频率(KHz)
    unsigned int max;    // 最大频率(KHz)
    unsigned int cur;    // 当前频率(KHz)
    struct cpufreq_governor *governor; // 当前使用的governor
    struct cpufreq_driver *driver;     // 硬件驱动
};

用户空间可通过sysfs接口控制：

# 设置CPU0使用userspace策略并指定频率
echo userspace > /sys/devices/system/cpu/cpu0/cpufreq/scaling_governor
echo 700000 > /sys/devices/system/cpu/cpu0/cpufreq/scaling_setspeed

3.2 CPUIdle：空闲状态管理

当CPU无事可做时，CPUIdle子系统负责决定其进入何种深度（C-state）的“睡眠”。不同的C-state有不同的功耗和唤醒延迟。 对于Intel x86系统，典型的C-states包括：	C-state	名称	描述	退出延迟	功耗节省
C0	运行状态	CPU完全活跃，执行指令	0	0%
C1	Halt	停止执行指令，缓存保持活动	~1us	小
C2	Stop-Clock	停止内部时钟，缓存可能失效	~10us	中等
C3	Sleep	更深睡眠，缓存失效	~100us	大

CPUIdle驱动会根据预测的空闲时长，智能选择最合适的空闲状态。

3.3 PM QoS：平衡性能与功耗

电源管理服务质量允许应用程序和内核组件表达性能需求，从而影响电源管理决策，防止系统为省电而过度牺牲关键任务的性能。
最常用的接口是/dev/cpu_dma_latency。应用程序打开并写入一个延迟要求（单位微秒），只要文件保持打开，内核就会尽力满足此延迟约束，避免进入过深的睡眠状态。

int fd = open("/dev/cpu_dma_latency", O_RDWR);
int32_t latency = 0; // 0微秒要求，即禁止深度睡眠
write(fd, &latency, sizeof(latency));
// 实时任务运行期间保持fd打开

3.4 设备能量模型：智能的功耗感知

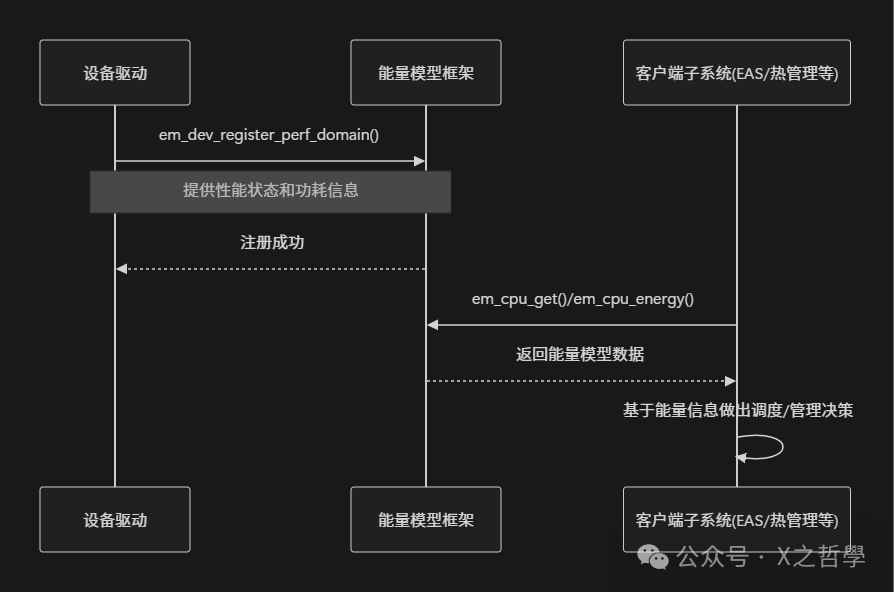

Linux 5.0引入的设备能量模型框架为调度器等子系统提供了设备的功耗信息，使其能做出能量感知的决策，例如将任务调度到更节能的CPU核心上。

驱动通过回调函数向EM框架注册设备的功耗特征。

四、设备驱动的电源管理实现

对于设备驱动开发者，实现正确的电源管理至关重要。内核提供了统一的dev_pm_ops接口。

4.1 设备电源管理操作结构

static struct dev_pm_ops my_device_pm_ops = {
    .suspend = my_device_suspend,
    .resume = my_device_resume,
    .runtime_suspend = my_device_runtime_suspend,
    .runtime_resume = my_device_runtime_resume,
};

4.2 运行时电源管理示例

运行时电源管理允许设备在不使用时自动进入低功耗状态。

// 启用Runtime PM
pm_runtime_enable(dev);
// 设备初始化前标记为活跃
pm_runtime_get_sync(dev);
// ... 初始化操作
// 初始化完成，允许挂起
pm_runtime_put_sync(dev);

static int my_runtime_suspend(struct device *dev) {
    struct my_device *data = dev_get_drvdata(dev);
    clk_disable(data->clk);      // 关闭时钟
    regulator_disable(data->vdd); // 关闭电源
    return 0;
}

五、系统级睡眠状态

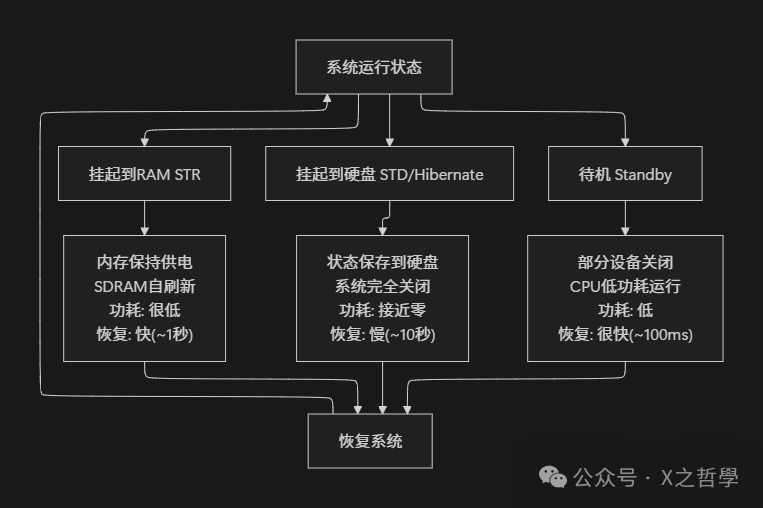

Linux支持多种系统级睡眠状态，如挂起到RAM、挂起到磁盘等，各有不同的功耗和恢复时间特征。

触发挂起到RAM的命令很简单：

echo mem > /sys/power/state

内核在处理系统挂起时，会协调冻结用户进程、通知所有设备驱动、保存CPU上下文等一系列复杂操作。

六、用户空间工具与调试

6.1 PowerTOP：功耗分析利器

PowerTOP是Intel开发的功耗分析和优化工具，能识别导致不必要唤醒的进程和设备。

# 安装
sudo apt-get install powertop  # Debian/Ubuntu
# 交互式运行
sudo powertop
# 生成HTML报告
sudo powertop --html=report.html

6.2 cpupower：CPU调频控制工具

cpupower是管理CPUFreq和CPUIdle的主要命令行工具。

# 查看CPU频率信息
cpupower frequency-info
# 设置所有CPU为ondemand策略
cpupower frequency-set -g ondemand
# 监控频率变化
watch -n 0.5 cpupower frequency-info

6.3 调试电源管理问题

• CPU无法进入深度C-states：使用sudo powertop检查阻止睡眠的进程，检查/dev/cpu_dma_latency。
• 频率无法调整：检查scaling_governor和scaling_available_frequencies，确认驱动已加载。
• 系统无法挂起：查看内核日志dmesg | grep -i suspend，使用sudo pm-query -a查看阻止挂起的设备。

七、实际案例分析：简单设备驱动电源管理实现

以下是一个简化的设备驱动示例，展示了电源管理的基本实现框架：

#include <linux/pm_runtime.h>
// ... 其他头文件

struct simple_device {
    struct clk *clk;
    struct regulator *vdd;
    u32 saved_config;
};

static int simple_runtime_suspend(struct device *dev) {
    struct simple_device *sdev = dev_get_drvdata(dev);
    sdev->saved_config = read_reg(); // 保存状态
    clk_disable(sdev->clk);
    regulator_disable(sdev->vdd);
    return 0;
}

static int simple_probe(struct platform_device *pdev) {
    struct simple_device *sdev;
    // ... 分配资源，获取clk, regulator
    pm_runtime_enable(&pdev->dev); // 启用Runtime PM
    pm_runtime_get_sync(&pdev->dev); // 设备初始化前标记活跃
    // ... 设备初始化
    pm_runtime_put_sync(&pdev->dev); // 初始化完成，允许挂起
    return 0;
}

static const struct dev_pm_ops simple_pm_ops = {
    .runtime_suspend = simple_runtime_suspend,
    .runtime_resume = simple_runtime_resume,
    .suspend = simple_suspend, // 系统级挂起
    .resume = simple_resume,
};

该示例涵盖了定义dev_pm_ops、实现回调函数、管理时钟与电源以及正确启用运行时电源管理等关键步骤。

八、总结：Linux电源管理全景

Linux电源管理是一个层次化、全方位的系统，其设计体现了策略与机制分离、硬件无关性以及性能与功耗平衡等核心理念。从底层的ACPI接口、内核中的CPUFreq/CPUIdle子系统，到用户空间的PowerTOP/cpupower工具，共同构成了一个高效、智能的功耗管理体系，使其能够适应从移动设备到数据中心的各类应用场景。
