近日，一则新闻将英特尔再次置于聚光灯下：英特尔已加入马斯克主导的 Terafab 项目，与特斯拉、SpaceX及xAI等旗下企业达成战略同盟，共同推动芯片设计、制造与先进封装的一体化制造模式，旨在实现大规模算力的高效生产。
为何会出现Terafab这样的模式？一个重要原因是，在AI算力需求井喷的当下，传统代工厂供应链的扩张速度，可能已无法满足部分巨头如马斯克的激进扩张计划。Terafab模式试图通过缩短迭代周期及降低封装成本，对冲地缘政治与技术竞争带来的不确定性，其灵活性相比传统台积电代工模式更高。
英特尔方面则表示，“很荣幸加入了 Terafab 项目”，并强调其具备在大规模条件下设计、制造和封装超高性能芯片的能力。这背后，是其多年来在先进封装领域构建的全栈技术体系。今天，我们就来系统梳理英特尔的先进封装策略及其核心技术。

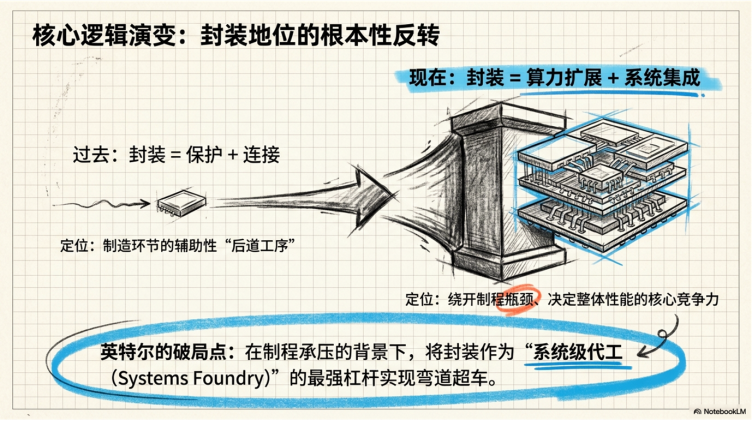

1. 产业地位：从后道工序转向系统关键环节
随着摩尔定律推动的制程微缩逐渐逼近物理与成本极限，半导体行业的发展路径正在发生根本性变化。先进封装已不再仅仅是芯片制造的后段环节，而是承担了更多系统层面的功能。从行业实践看，封装已经从过去以“保护”和“连接”为主的辅助角色，逐步转变为影响系统性能、功耗和成本的核心因素。
英特尔当前的布局，本质上是将封装能力纳入其“系统级代工（Systems Foundry）”体系中，作为补充其先进制程能力、提升整体系统竞争力的关键方式。在制程进展面临挑战的背景下，英特尔正试图通过系统集成来实现弯道超车。

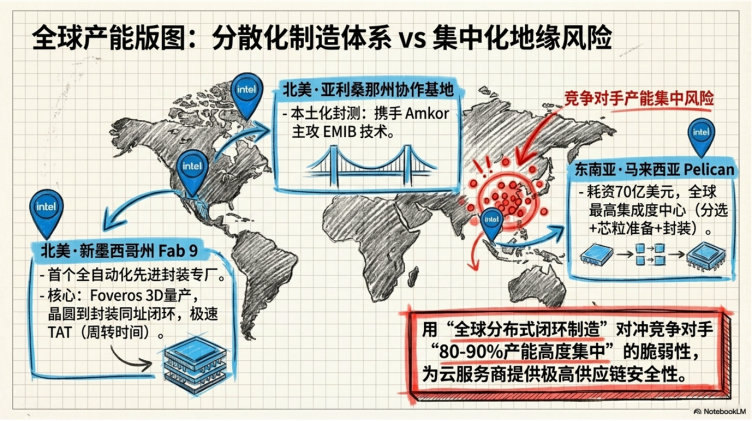

全球产能布局：构建分散化制造体系
英特尔正在建设一个覆盖多个地区的制造网络，这一模式与台积电先进封装产能高度集中（约80%-90%在台湾）的风险模式形成了鲜明对比。
- 新墨西哥州 Fab 9：这座曾被闲置的晶圆厂于2024年1月重启，现已转型为英特尔首个大规模、全自动化的先进封装专用基地。其战略核心在于实现 Foveros 3D 堆叠技术的量产，并与相邻的Fab 11X形成“晶圆制造到封装”的同址闭环，极大压缩了TAT（周转时间）。
- 亚利桑那州与 Amkor 协作：英特尔与全球知名封测厂 Amkor 的合作，构成了一种本土化封装模式，通过引入外部封测资源，为其 EMIB（嵌入式多芯片互连桥接）技术提供支持，同时补充自身产能。
- 马来西亚 Pelican 项目：耗资70亿美元，集成了晶圆分选、Chiplet（芯粒）准备及全流程封装，是目前全球范围内技术集成度最高的中心之一。
整体来看，这些布局的共同方向，是将晶圆制造与封装环节打通，形成更完整、更具弹性的全球化生产体系，以对冲单一地区集中所带来的供应链风险。
财务表现与市场情况
英特尔的先进封装业务目前已不再只是内部配套，而是逐步成为可以对外提供服务、具有吸引力的业务增长板块。相关数据显示，英特尔该业务的毛利率维持在约40%左右，同时外部订单累计规模已突破150亿美元。
在客户层面，英特尔正在与谷歌（Google）和亚马逊（Amazon）推进定制化AI加速器相关合作。在台积电 CoWoS 产能吃紧的背景下，英特尔的封装能力在部分场景中已成为不可或缺的替代选项。对于寻求供应链多元化和定制化系统集成的客户而言，英特尔的方案提供了新的选择。更多关于芯片设计与系统集成的讨论，可以关注云栈社区的相关板块。
2. 战略目标：面向更大规模系统集成
英特尔提出了雄心勃勃的目标：到2030年实现单封装一万亿晶体管。这一目标主要针对光刻掩模尺寸（Reticle Limit）带来的限制问题，旨在通过多芯片集成方式实现规模扩展，满足未来超大规模AI模型对算力的极致需求。

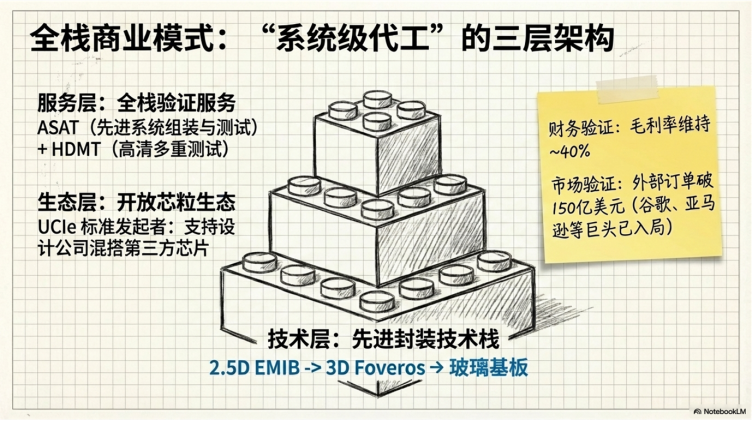

系统级代工（Systems Foundry）模式
英特尔推出的系统级代工模式，试图通过全栈服务能力，构建一个包含设计、制造、封装、测试的完整体系，具体包括：
- 先进封装技术栈：提供从2.5D（EMIB）到3D（Foveros），再到未来的玻璃基板全套方案。
- 开放芯粒生态（UCIe）：作为 UCIe（通用芯粒互连）标准的主要发起者，支持客户混合集成来自不同厂商的第三方芯片。
- 全栈验证服务：包含 ASAT（先进系统组装与测试）及 HDMT（高清多重测试），降低客户集成验证门槛。
这种模式对其客户的吸引力在于，它允许设计公司构建超过单次光刻面积限制的超大规模系统，这在追求万亿参数AI模型的时代正成为刚需。
3. 多路径封装技术体系解析
英特尔当前的先进封装技术主要围绕三类核心展开，用于支持不同层级的集成需求，构建全场景的异质集成（Heterogeneous Integration）能力。

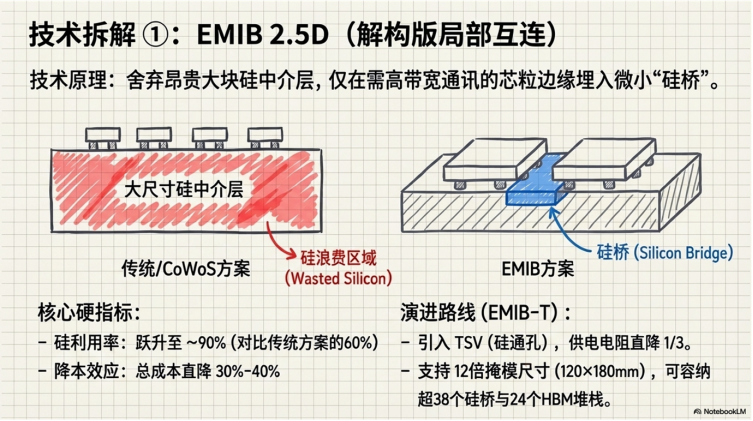

EMIB：嵌入式多芯片互连桥接技术（2.5D封装）
EMIB是英特尔在2.5D封装领域的基石级技术。与台积电CoWoS技术中采用的大尺寸硅中介层（Interposer）不同，EMIB通过在成本较低的有机基板中嵌入微小的硅桥接片，仅在需要高带宽通讯的芯粒（Chiplet）边缘建立连接。
这种方式在材料利用率上有显著提升，硅利用率从传统方案的约60%提升到90% 左右，封装总成本可降低 30%-40%，特别适合多芯片组合的复杂场景。
在下一代的 EMIB-T 版本中，引入了TSV（硅通孔）结构以改善供电性能，将供电电阻降低了约1/3。该方案支持最高约 120×180mm（12倍掩模尺寸）的封装规模，能容纳超过38个硅桥和24个HBM堆栈，为顶级AI处理器预留了巨大空间。
Foveros：逻辑芯片3D堆叠技术
Foveros技术实现了逻辑芯片与逻辑芯片、或逻辑芯片与存储芯片之间的纵向堆叠。
- 混合架构逻辑：通常由一个集成电源管理与I/O功能的底层活动基底（Base Die）和上层采用尖端工艺制造的计算芯粒组成。
- Foveros Direct 3D：这是英特尔在混合键合（Hybrid Bonding）领域的终极方案。它抛弃了传统的微凸点（Micro-bumps），直接利用铜对铜（Cu-to-Cu）进行原子级键合。这种技术将互连间距缩减至10微米以下，互连密度相比传统方案提升了数倍，极大降低了数据传输的延迟和能耗。
- Foveros 3.5D (EMIB 3.5D)：通过将EMIB的横向互连与Foveros的纵向堆叠相结合，英特尔创造了目前最复杂的异质集成形态。这一架构已在Ponte Vecchio等高性能计算GPU中得到应用，集成了超过1000亿个晶体管。

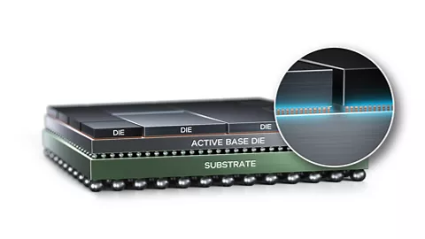

Foveros Direct 3D (图片来源：英特尔)

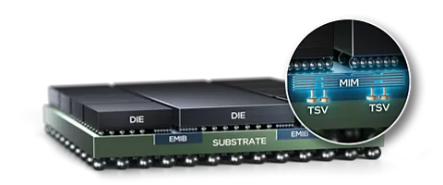

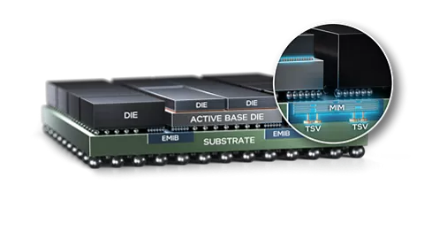

EMIB 3.5D (图片来源：英特尔)
玻璃基板：下一代封装的分水岭
随着AI算力需求向千瓦（kW）级功耗迈进，传统的有机封装基板（如ABF）在平整度、热稳定性及信号衰减方面正遭遇物理极限。英特尔率先研发的玻璃基板技术被公认为未来十年内封装领域最重要的突破之一。

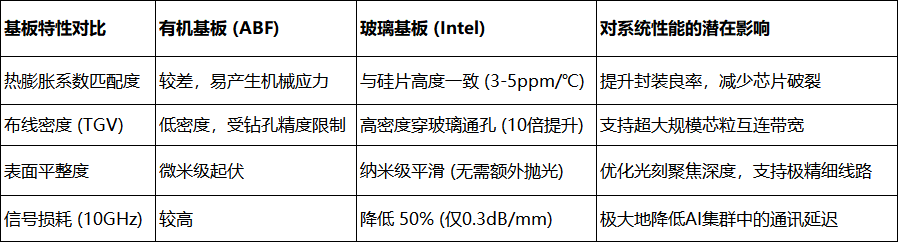

与有机基板(ABF)的性能对比，玻璃基板优势明显：

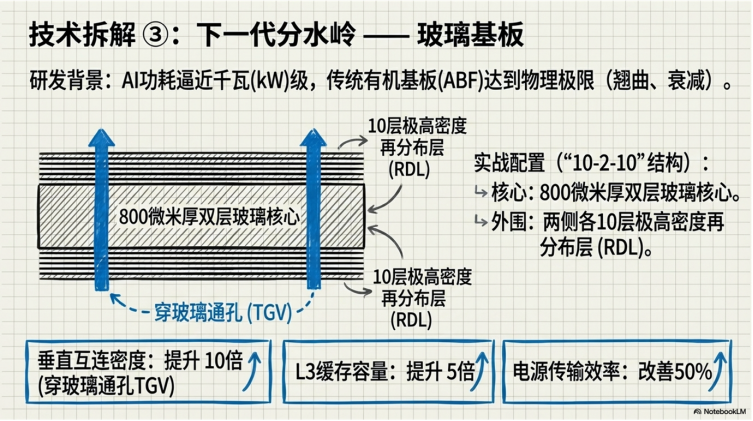

英特尔已通过下一代至强处理器（Clearwater Forest）展示了玻璃基板的实战能力。该处理器采用了独特的 “10-2-10”堆叠配置：中间是一个800微米厚的双层玻璃核心，两侧各分布10层极高密度的再分布层（RDL）。
这种结构不仅能承受极高的运行温度，还通过玻璃通孔（TGV）实现了垂直互连密度10倍的飞跃，使L3缓存容量提升5倍，电源传输效率改善50%。
4. 与台积电先进封装路径的深度对比
英特尔与台积电在先进封装领域的竞争，本质上是两种不同底层逻辑与商业模式的对撞。

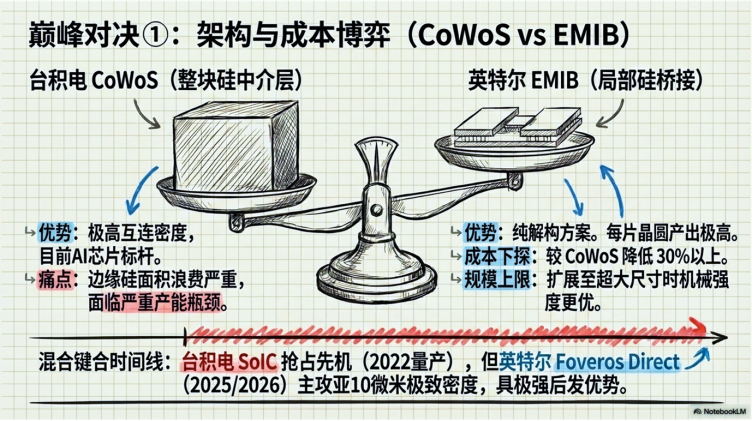

架构博弈：硅桥接 vs. 硅中介层
台积电的CoWoS是目前AI芯片的黄金标准，通过一整块高质量的硅中介层实现了极高的互连密度。然而，CoWoS也面临严重的产能瓶颈和昂贵的硅利用率问题（边缘浪费严重）。
相比之下，英特尔的EMIB技术被视为“解构版”的集成方案，其核心差异在于：
- 成本与规模扩展：EMIB因仅在局部使用昂贵硅材料，成本比CoWoS低30% 以上，且在扩展至超大规模封装时展现出更强的机械鲁棒性。
- 封装效率：EMIB实现的90%硅利用率，意味着每片晶圆可以产出更多的互连接片，供货潜力更大。
场景取舍：CoWoS在极高带宽需求场景（如大规模AI计算）仍有优势；而EMIB在结构灵活性、成本控制及超大尺寸扩展方面优势明显。
混合键合技术的博弈
在真正的3D芯片堆叠领域，台积电的SoIC（系统级集成芯片）起步较早，已在2022年左右通过AMD的产品实现了商业化量产。而英特尔的同类技术 Foveros Direct 预计在2025至2026年大规模进入市场。
尽管英特尔目前在量产节奏上稍显落后，但其Foveros Direct所主攻的亚10微米间距被认为在互连密度上具有后发技术优势。且由于英特尔拥有自有产品线（如Core Ultra系列）的大规模验证，其技术成熟度在进入代工市场时可能会加速。
商业模式：纯代工 vs. 系统级代工
台积电成功的关键在于其“不与客户竞争”的承诺，这为其赢得了英伟达、苹果等巨头的绝对信任。然而，台积电的封闭生态也意味着客户很难在其封装中混用非台积电制造的芯片。
英特尔则推行更灵活的开放式芯粒策略，其先进封装技术对外部晶圆完全开放。这种混合搭配的能力对于谷歌、亚马逊等需要将自研计算芯粒与市售HBM或I/O芯粒集成的超大规模云服务商具有极强的吸引力。
此外，英特尔在背面供电（PowerVia） 技术上的全球领先优势，使得其封装后的系统级性能表现（PPA）在高端HPC领域实力不容小觑。
5. 总结：先进封装领域的全线策略与未来展望
英特尔当前的策略，是通过封装与系统集成能力，在半导体产业格局中重新定位。这与行业从“芯片微缩”转向“系统再整合”的大趋势完全同步。
- 系统整合成为新焦点：未来的竞争胜负将取决于谁能提供能效比最高的系统级封装，而不仅仅是制程数字的竞赛。
- 玻璃基板将成为AI硬件的分水岭：未来的顶级AI加速器，一个重要标志将是其是否采用玻璃基板方案。英特尔在该领域的先发优势，使其有机会在制定行业标准方面占据有利地位。
- 供应链区域化与阵营化：类似Terafab的本地化制造集群模式，不仅是为了应对地缘风险，更是为了极致的研发迭代速度。未来，全球或将形成更多具有完整生态闭环的半导体中心。
结语
英特尔在先进封装领域的全线策略，是其在半导体产业变革大环境中发起的关键反击。通过EMIB、Foveros等成熟技术的持续迭代，以及玻璃基板、混合键合等前瞻技术的押注，英特尔已在技术维度上构建起了一套能够与台积电分庭抗礼、甚至在某些领域（如系统级集成规模和材料创新）寻求反超的体系。
尽管在代工信誉、执行稳定性和生态建设上仍需时间证明，但英特尔在先进封装领域展现出的系统思维与全栈能力，无疑切中了AI时代对高性能、高定制化、高弹性供应链的核心诉求。这场围绕“封装”展开的较量，才刚刚进入深水区。
