灵敏度、链路预算、传播模型计算精讲：一道GSM手机参数求解题

在无线通信系统设计中，接收机灵敏度、链路预算和无线传播模型是三个紧密关联的核心概念。一道经典的计算题就能将它们完美串联，帮助你从理论走向实践。

今天，我们就通过一道来自《无线收发器设计指南》的典型习题，一步步计算手机灵敏度、基站与手机的最大通信距离，并完成上下行链路平衡设计。全程手算，拒绝盲套公式。

题目回顾与已知条件

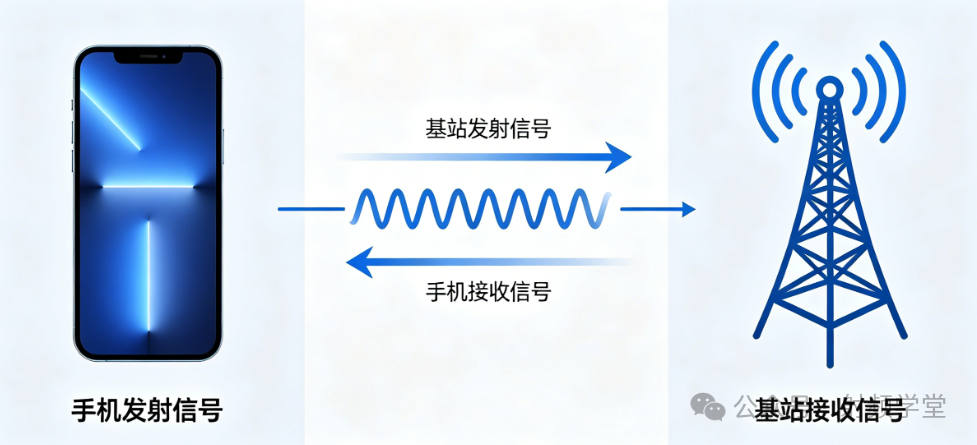

假设手机与基站处于纯净的 RF 环境（无额外干扰和衰落），参数如下：

手机参数：

• 噪声系数 NF ≈ 8 dB
• 实际信道带宽 B ≈ 140 kHz
• 解调所需最小信噪比 SNR_d = 10 dB
• 工作频率：发射 906-940 MHz，接收 860-900 MHz
• 天线：各向同性（增益 G = 0 dBi）
• 发射功率：0.5 W
• 天线高度：约 1.7 m

基站参数：

• 天线：发射天线为全向天线（G = 0 dBi），接收天线增益 G 未知（待求）
• 发射功率：10 W
• 天线高度：约 15 m

求解要求：

1. 计算手机灵敏度，分别以 dBm、Watts 和 μV_rms（50Ω阻抗）表示。
2. 计算下行信道（基站到手机）的最大通信距离。
3. 计算基站接收天线增益 G，使得上行和下行通信距离相当（假设基站灵敏度与手机相同）。

第一步：计算手机接收机灵敏度

接收机灵敏度，是指在满足正常解调（达到所需信噪比 SNR_d）的前提下，接收机能识别的最微弱信号功率。这个值越小（负得越多），接收弱信号的能力越强。

1. 灵敏度（dBm）计算

计算 dBm 单位的灵敏度，需要用到以下核心公式：

S_min(dBm) = kT_0 + 10 log_10 B + NF + SNR_d

• kT_0：热噪声功率谱密度，常温下（290K）标准值为 -174 dBm/Hz。
• 10 log_10 B：将单位带宽噪声换算到实际信道带宽 B（140 kHz）。
• NF：噪声系数，此处为 8 dB。
• SNR_d：解调所需最小信噪比，此处为 10 dB。

代入数值逐步计算：

1. 计算带宽项：10 log_10(140 × 10^3) ≈ 51.46 dB。
2. 计算灵敏度：S_min = -174 + 51.46 + 8 + 10 = -104.54 dBm。

结论： 手机接收机灵敏度为 -104.54 dBm。

2. 灵敏度换算为瓦特 (W)

dBm 是以 1 毫瓦（mW）为参考的分贝值。换算公式如下：

其中 S_dBm 即我们刚算出的 -104.54 dBm。公式中的 -30 源于 1 W = 1000 mW = 10^3 mW，取对数后乘以10即得到 30 dB。

代入计算：

P = 10^((-104.54 - 30)/10) = 10^(-13.454) ≈ 3.52 × 10^-14 W

结论： 灵敏度对应的绝对功率约为 3.52 × 10^-14 W。

3. 灵敏度换算为微伏有效值 (μV_rms)

在射频系统中，常需要知道灵敏度对应的电压。对于标准的 50Ω 阻抗系统，功率 P、电压有效值 V_rms 和阻抗 R 的关系为：

变形得到电压计算公式：

V_rms = √(P·R)

代入 P = 3.52×10^-14 W, R = 50 Ω：

V_rms = √(3.52 × 10^-14 × 50) ≈ √(1.76 × 10^-12) ≈ 1.32 × 10^-6 V = 1.32 μV

结论： 在 50Ω 阻抗下，手机灵敏度对应的电压约为 1.32 μV_rms。

第二步：计算下行最大通信距离（基站→手机）

计算最大通信距离的核心是链路预算：基站发射的信号，经过传播损耗后，到达手机时的功率刚好等于手机的灵敏度。

这里的关键是选择合适的传播模型。一个常见的错误是直接使用自由空间模型，而忽略了“视距极限”。

1. 计算视距极限，判断传播模型

视距极限 ds 是两天线之间无遮挡直视的最大距离，超过此距离需考虑地面反射等因素。简化计算公式（单位：km）为：

d_s ≈ 4.12 (√h₁ + √h₂)

其中 h₁=15m（基站高）， h₂=1.7m（手机高）。

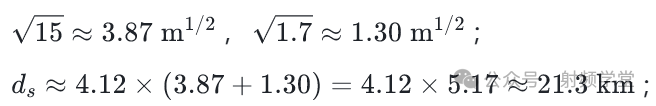

代入计算：

√15 ≈ 3.87, √1.7 ≈ 1.30
d_s ≈ 4.12 × (3.87 + 1.30) = 4.12 × 5.17 ≈ 21.3 km

结论： 视距极限约为 21.3 km。超过此距离，信号传播不再满足自由空间条件。

2. 采用两径地面反射模型 (GR模型)

当通信距离超过视距极限，两径地面反射模型是更符合工程实际的简化模型。其接收功率公式（dB形式）为：

Pr = Pt + Gt + Gr + 20 log₁₀(h₁ h₂) - 40 log₁₀ d

• Pr: 接收功率，此处等于手机灵敏度 -104.54 dBm。
• Pt: 发射功率。基站发射 10 W，换算为 dBm：Pt = 10 log₁₀(10 × 10³) = 40 dBm。

• Gt, Gr: 发射与接收天线增益，均为 0 dBi。
• 20 log₁₀(h₁ h₂): 天线高度贡献项。h₁ h₂ = 15 × 1.7 = 25.5，故 20 log₁₀(25.5) ≈ 28.1 dB。

• -40 log₁₀ d: 两径模型的核心损耗项，d 为距离（km）。

3. 代入公式求解距离 d

将已知数代入公式：

-104.54 = 40 + 0 + 0 + 28.1 - 40 log₁₀ d

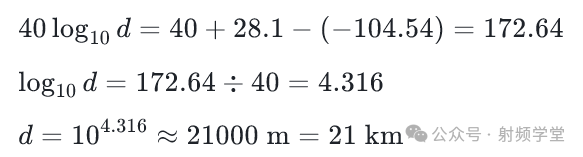

整理移项：

40 log₁₀ d = 40 + 28.1 - (-104.54) = 172.64
log₁₀ d = 172.64 / 40 = 4.316
d = 10^4.316 ≈ 21000 m = 21 km

结论： 下行最大通信距离约为 21 km，与之前计算的视距极限基本吻合，验证了模型选择的正确性。这道题清晰地展示了如何根据传播模型选择准则进行链路预算。

第三步：计算基站接收天线增益 G（平衡上下行距离）

题目要求上行（手机→基站）与下行距离相同，均为 21 km。已知手机发射功率（0.5W）远小于基站发射功率（10W），因此需要通过提高基站接收天线的增益 G 来补偿。

1. 明确上行链路已知条件

• 手机发射功率 Pt,m：0.5W 换算为 dBm，Pt,m = 10 log₁₀(0.5 × 10³) ≈ 27 dBm。

• 手机天线增益 Gt,m：0 dBi。
• 传播距离 d：21 km（与下行相同）。
• 基站接收功率 Pr：等于基站灵敏度，即 -104.54 dBm（题目假设与手机相同）。
• 基站接收天线增益 Gr,b：未知，记为 G。

2. 代入两径模型公式求解 G

上行链路仍使用两径模型公式：

Pr = Pt,m + Gt,m + Gr,b + 20 log₁₀(h₁ h₂) - 40 log₁₀ d

其中 20 log₁₀(h₁ h₂) ≈ 28.1 dB，40 log₁₀ d ≈ 172.64 dB（与下行计算一致）。

代入数值：

-104.54 = 27 + 0 + G + 28.1 - 172.64

整理移项求解 G：

G = -104.54 - 27 - 28.1 + 172.64
G = 13 dBi

结论： 基站接收天线增益 G 应为 13 dBi。这恰好补偿了手机与基站之间 13 dB（40 dBm - 27 dBm）的发射功率差，从而使上下行链路达到距离平衡。

最终答案与易错点总结

最终计算结果汇总：

• 手机灵敏度：-104.54 dBm / 3.52×10^-14 W / 1.32 μV_rms (50Ω)
• 下行最大通信距离：≈ 21 km（采用两径地面反射模型）
• 基站接收天线增益：≈ 13 dBi（用于平衡上下行距离）

核心易错点提醒：

1. 传播模型误选：切勿一上来就用自由空间模型。必须首先计算或判断视距极限，对于地面移动通信，距离超过视距后通常适用两径或更复杂的模型。
2. 单位换算混淆：dBm 与 W 的换算牢记 ±30 dB 的关系（1 W = 30 dBm）；功率与电压的换算则要依据 P = V²/R 的平方关系。

通过这道题，我们完成了一次完整的无线通信系统关键参数设计与验证：从最底层的接收机灵敏度计算，到考虑实际环境的传播模型选择与链路预算，最后完成系统级的上下行链路平衡设计。掌握这个链路，你对无线系统的理解就不再是孤立的点了。如果想深入探讨更复杂的城市环境传播模型或实际工程中的链路裕量设计，欢迎在云栈社区继续交流。
