射频设计铁三角:频率、阻抗、功率的系统化拆解与设计约束

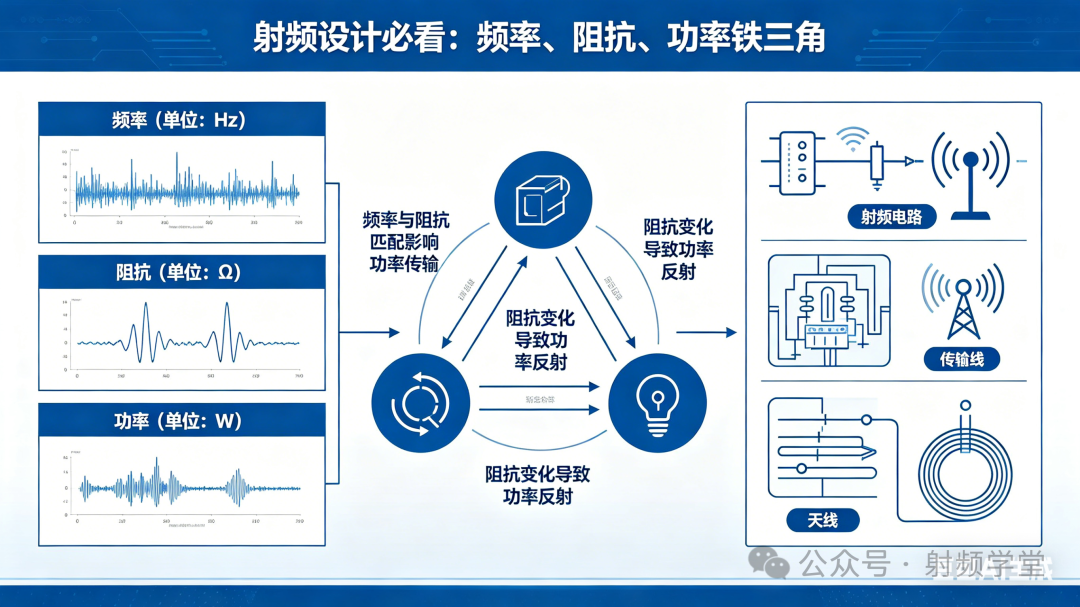

从事射频设计的工程师都清楚，有三个核心参数贯穿所有工作，缺一不可——频率、阻抗、功率。它们构成了射频领域的“铁三角”，相互关联、彼此约束：频率决定了信号的传播特性和设计频段，阻抗决定了信号的传输效率和匹配效果，功率则决定了信号的覆盖范围和器件安全。

很多新手入门时，容易孤立地学习这三个参数，导致设计时顾此失彼：比如只关注功率大小，却忽略了阻抗不匹配导致的功率损耗；只看重频率覆盖，却不理解不同频段的传播特性如何限制应用场景。这篇文章旨在打破这种孤立认知，从原理到实操，把频率、阻抗、功率讲透，并拆解三者间的约束关系，帮助你建立系统化的射频设计思维。无论你是准备面试求职，还是投身实际项目，都能从中找到清晰的逻辑支撑。

全文干货密集，既有底层原理拆解，也有实操技巧和避坑提醒，建议反复研读——吃透这篇，你就能打通射频设计的核心逻辑，避开80%的新手误区。

频率：射频设计的“定位器”——决定信号的“行走方式”

频率是射频信号的“灵魂”，它直接决定了信号的波长与传播特性，也决定了我们选择什么样的器件、传输线和设计方案。很多射频工程师拿到需求的第一步就是明确“工作频率”，因为后续所有设计都将围绕它展开。

1. 基础认知：频率与波长的核心关联（新手必记）

射频信号本质上是电磁波，频率（$f$）和波长（$\lambda$）的关系由核心公式决定：$\lambda = c/f$，其中 $c$ 是光速（约 $3 \times 10^8 m/s$，真空中速度，实际介质中会略低）。另一个变形为：$f = c/\lambda$。

这个公式看似简单，却是射频设计的计算机基础层逻辑：频率越高，波长越短；频率越低，波长越长。波长的长短，直接决定了传输线选型和天线尺寸——比如2.4GHz WiFi信号，波长约12.5厘米，天线尺寸能做到厘米级；而50Hz工频信号，波长约6000km，根本无法用常规射频传输线传输。

这里有一个新手必记的关键判定：当传输线长度 $\ge \lambda/10$ 时，就必须按照射频传输线（微带线、同轴线等）来分析，不能再当作普通导线处理。这也是我们之前讲传输线时强调的核心要点，而这个判定的根源，正是频率所决定的波长。

2. 射频频段划分：不同频段，不同“使命”（行业通用标准）

射频领域的频段划分有明确的行业标准，不同频段的传播特性、应用场景差异极大。新手无需死记硬背，但要掌握核心频段的特点，避免设计时选错方向。以下是最常用的射频频段划分：

频段	频率范围	核心传播特性	典型应用场景
低频（LF）	30kHz~300kHz	绕射能力强，穿透能力强，损耗小，传播距离远	长波广播、导航、物联网低功耗设备（如智能水表）
高频（HF）	3MHz~30MHz	可通过电离层反射传播（天波），传播距离远，受天气影响大	短波广播、业余电台、远距离通信
甚高频（VHF）	30MHz~300MHz	以视距传播为主，绕射能力弱，穿透能力一般	调频广播、电视信号、对讲机、航空通信
超高频（UHF）	300MHz~3GHz	视距传播，穿透能力较强，损耗适中，易集成	手机通信（2G/3G/4G）、WiFi（2.4GHz）、蓝牙、卫星通信
微波（MW）	3GHz~300GHz	视距传播，频率越高损耗越大，穿透能力弱（易被遮挡），带宽大	5G通信、雷达、毫米波设备、卫星通信、微波加热

核心总结：低频侧重“远距离、低速率”，高频侧重“高速率、高带宽”。频率越高，带宽潜力越大，但传播损耗越大、覆盖范围越小，对器件和设计的要求也越高。比如5G的毫米波频段（24GHz以上），带宽极大，但覆盖范围小，需要大量基站支撑，这就是频率带来的设计约束。

3. 频率的传播特性：视距、绕射、穿透，三大关键指标

射频信号的传播特性，直接决定了产品的应用场景和设计难度，而传播特性的核心差异，本质上是频率的差异——频率越低，绕射、穿透能力越强；频率越高，越接近“直线传播”（视距传播）。

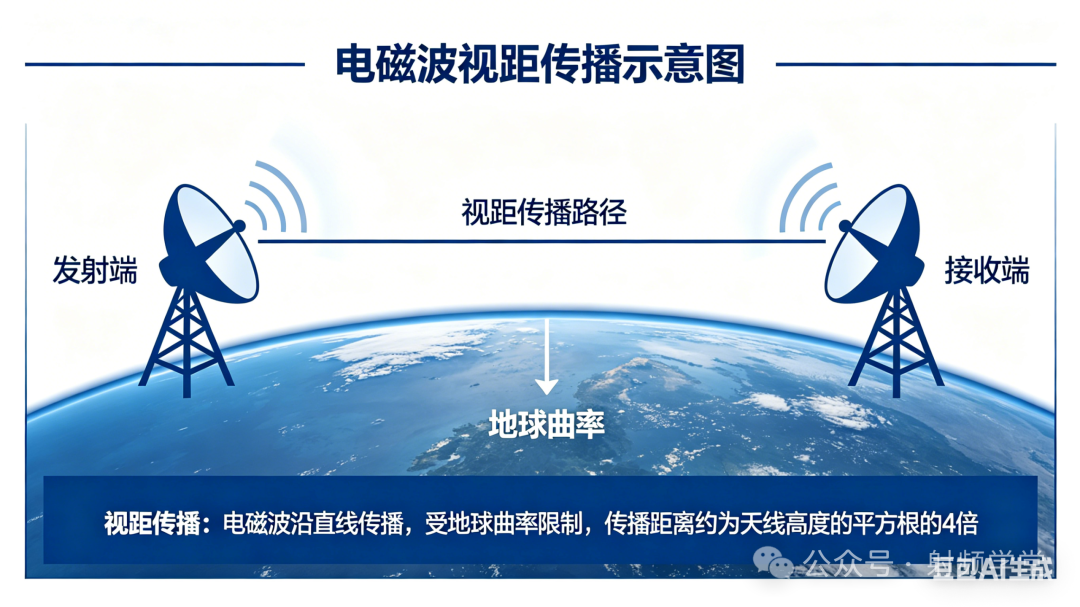

（1）视距传播：高频信号的“短板”，也是高频设计的核心难点

视距传播（Line of Sight, LOS），简单说就是“看得见才能传得到”——信号沿直线传播，遇到建筑物、山体、树木等遮挡物，信号会大幅衰减，甚至无法传播。这也是为什么5G基站要建得很高且密度大：5G主流频段（Sub-6GHz、毫米波）以视距传播为主，遮挡后损耗极大，需要通过密集基站覆盖。

补充提醒：视距传播距离的计算可参考公式 $d = 3.57\sqrt{h}$（单位：km），其中 $h$ 是天线高度（单位：m）。

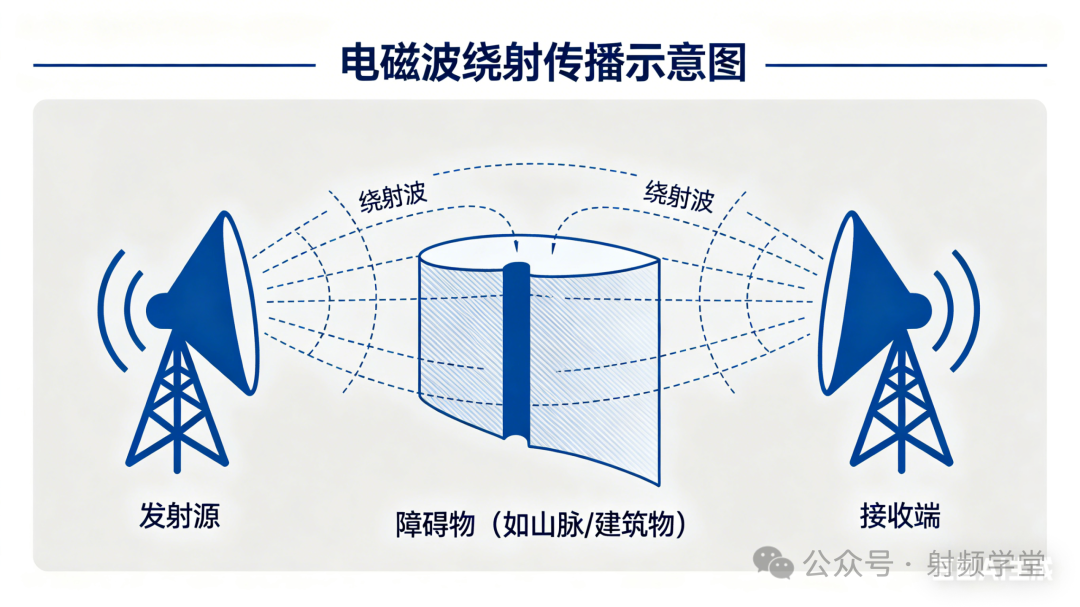

（2）绕射传播：低频信号的“优势”，实现“绕障碍物传播”

绕射传播，指信号遇到障碍物时，会绕过障碍物继续传播。频率越低，绕射能力越强。比如我们家里的收音机，即使在室内也能收到远处的低频广播信号，就是因为低频信号能绕过高楼、墙体等障碍物。

实操提醒：绕射传播虽然能扩大覆盖范围，但会导致信号衰减和畸变，因此低频设计中，需要重点考虑信号的抗干扰能力，避免畸变影响通信质量。

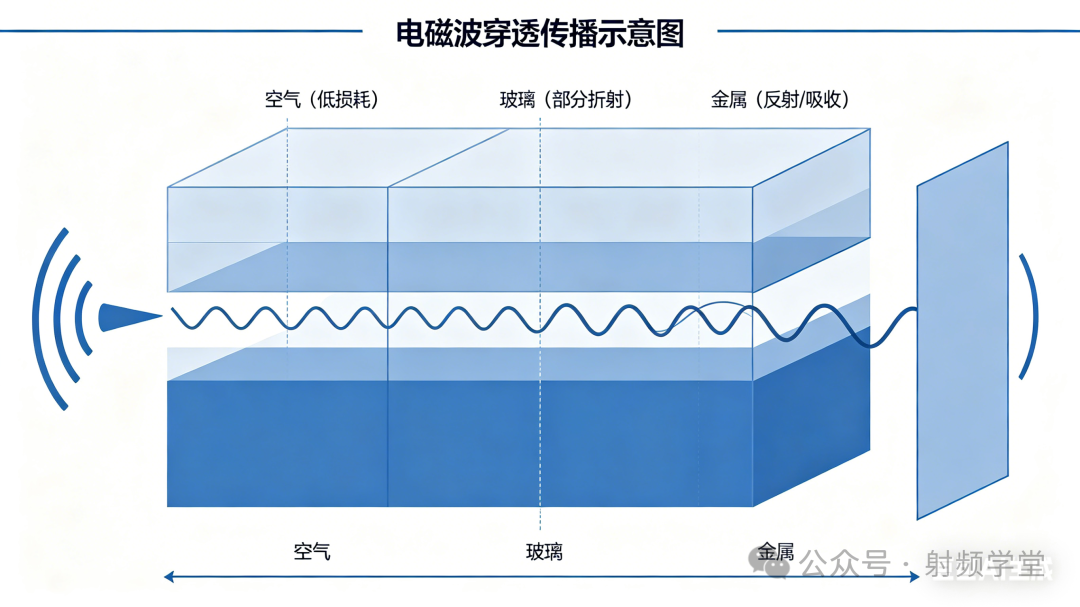

（3）穿透传播：不同频段差异极大，直接影响产品形态

穿透传播，指信号穿过障碍物（墙体、金属、人体等）的能力。核心规律是：频率越低，穿透能力越强；频率越高，穿透能力越弱。

举个直观的例子：2.4GHz WiFi信号能穿透1-2堵普通墙体，适合家庭、办公室等室内场景；而5GHz WiFi信号，带宽更大、速率更快，但穿透能力弱，隔墙后信号衰减严重，适合无遮挡的近距离场景；毫米波信号（24GHz以上）几乎无法穿透墙体，只能在无遮挡环境下传播，适合室内短距离高速通信（如VR/AR、高速数据传输）。

痛点避坑：很多新手设计射频产品时，只关注速率，盲目选择高频段，结果导致产品穿透能力不足，无法满足实际使用场景（比如室内物联网设备，选毫米波频段，信号根本穿不过墙体）——这就是忽略频率传播特性的典型误区。

阻抗：射频设计的“桥梁”——50Ω为什么是行业黄金标准？

如果说频率是射频设计的“定位器”，那么阻抗就是“桥梁”。它连接着信号源、传输线、负载（天线、放大器等），决定了信号的传输效率：阻抗匹配，信号就能无损耗、无反射地传输；阻抗不匹配，信号会被反射，导致功率损耗、波形畸变，甚至损坏器件。

在射频领域有一个共识：绝大多数射频器件、传输线的特征阻抗都是50Ω。很多新手都会疑惑：为什么是50Ω？这背后不是随意约定，而是历史、功率、损耗三者折中后的最优选择，也是行业长期实践沉淀的标准。

1. 阻抗的核心认知：不是“电阻”，是传输线的“固有属性”

首先要明确一个新手最容易混淆的点：射频中的“阻抗”（尤其是特征阻抗 $Z_0$），和低频电路中的“电阻”完全不同。

特征阻抗（$Z_0$）的定义是：传输线上行波的电压与电流的比值（$Z_0 = V/I$）。它只和传输线的结构（如微带线的线宽、间距）、尺寸、介质（如PCB基板的介电常数）有关，和传输线的长度无关——很多新手误以为“线越长，阻抗越大”，这是完全错误的。

举个例子：同样是50Ω的微带线，不管长度是10cm还是100cm，它的特征阻抗都是50Ω；但如果改变微带线的线宽（比如变宽），特征阻抗就会发生变化（通常线宽越宽，阻抗越低）。

实操核心：射频设计中，“阻抗匹配”的核心，就是让信号源阻抗、传输线特征阻抗、负载阻抗保持一致（理想状态下均为50Ω），避免阻抗突变，从而减少信号反射。

2. 50Ω成为行业标准的底层逻辑：历史+功率+损耗的三重折中

50Ω能成为射频领域的“黄金标准”，核心是三个因素的平衡。

（1）历史渊源：二战时期的技术沉淀

50Ω的标准，最早可以追溯到二战时期。当时军方需要大量的射频设备（如雷达、通信电台），而传输线的主要形式是同轴线。工程师们发现，当同轴线的阻抗为50Ω时，其功率容量和损耗能达到较好的平衡，适合军方设备的恶劣环境（要求高功率、低损耗）。

战后，这种标准被沿用下来。随着射频技术的普及（从军工走向民用，如电视、手机、通信设备），50Ω逐渐成为行业约定俗成的标准，所有射频器件（放大器、滤波器、天线、接头）都围绕50Ω设计，形成了完整的产业链。如果现在改用其他阻抗（如60Ω），所有现有器件都无法兼容，成本极高，因此50Ω的标准一直延续至今。

（2）工程实践：功率、损耗、尺寸的最优折中

从工程设计的角度看，50Ω是“功率容量、传输损耗、器件尺寸”三者的最优解。我们对比另外两个常见阻抗（75Ω、30Ω），就能清晰理解：

• 75Ω：传输损耗比50Ω小，但功率容量低——适合低功率、远距离传输场景（如有线电视、卫星接收天线），这类场景对功率要求低，更看重损耗。
• 30Ω：功率容量比50Ω高，但传输损耗大，且器件尺寸更大——适合大功率、短距离传输场景（如部分雷达设备），这类场景对功率要求极高，可接受较大损耗。
• 50Ω：兼顾了功率容量和传输损耗，且器件尺寸适中——既能满足大多数射频设备的功率需求（如手机、基站、对讲机），又能控制损耗，同时器件可小型化，适配民用、军工等多种场景，因此成为通用标准。

补充知识点：射频领域另一个常见阻抗标准——75Ω，主要用于有线电视、卫星通信等低功率、远距离传输场景，其核心是“低损耗优先”；而50Ω的核心是“功率与损耗折中”，适配绝大多数射频场景。

3. 阻抗不匹配的危害：新手最容易踩的“致命坑”

很多新手设计射频链路时忽略了阻抗匹配，导致产品性能不达标，甚至器件损坏。这也是面试中高频提问“为什么要做阻抗匹配”的核心答案。

阻抗不匹配的核心危害有3点：

• 功率损耗：阻抗不匹配时，部分信号会被负载反射回信号源，无法被有效传输和利用。比如阻抗突变（从50Ω变成75Ω），会导致10%以上的功率被反射，严重时反射功率可达50%以上，相当于一半的功率被浪费。
• 波形畸变：反射波与入射波叠加，会形成驻波，导致信号波形畸变，影响通信质量（如手机信号卡顿、数据传输误码率升高）。
• 器件损坏：反射功率会反向传输到信号源（如射频功放），当反射功率过大时，会导致功放芯片过热、烧毁，这是射频设计中最常见的器件损坏原因之一。

实操提醒：判断阻抗匹配的好坏，主要看两个参数——电压驻波比（VSWR）和回波损耗（RL）。理想匹配时，VSWR=1、RL $\rightarrow -\infty$；实际设计中，VSWR $\le$ 1.5、RL $\le$ -10dB是最低要求，优秀的设计会做到VSWR $\le$ 1.2、RL $\le$ -15dB。

功率：射频设计的“能量源”——从换算到预算，全程可控

如果说频率决定“传播方式”，阻抗决定“传输效率”，那么功率就决定了“能量大小”。它直接影响信号的覆盖范围、通信距离，也决定了器件的选型和可靠性。

射频领域的功率，和我们日常接触的“瓦（W）”不同，更多使用“dBm”作为单位。这也是新手最容易混淆的点：dBm、dBW、W之间怎么换算？线性功率和饱和功率有什么区别？功率预算该怎么算？今天一次性讲透。

1. 功率单位换算：dBm、dBW、W，新手必背公式+速查表

射频设计中，功率单位的换算，核心是“对数换算”（dBm、dBW是对数单位，W是线性单位）。记住两个核心公式，就能轻松换算：

• 核心公式1（dBm与W的换算）：$dBm = 10\log_{10}(P(W)/1mW)$ （$1mW=0.001W$）
• 核心公式2（dBW与W的换算）：$dBW = 10\log_{10}(P(W)/1W)$
• 补充关联：$1dBW = 30dBm$（因为 $1W=1000mW$，代入公式可得：$10\log_{10}(1000mW/1mW)=30dBm$）

为了方便实操，整理了最常用的功率换算速查表，直接套用即可：

功率（W）	功率（dBm）	功率（dBW）	典型应用场景
0.001W（1mW）	0dBm	-30dBW	低功耗物联网设备（如智能手环）
0.01W（10mW）	10dBm	-20dBW	蓝牙、WiFi设备（普通传输）
0.1W（100mW）	20dBm	-10dBW	对讲机、小型路由器
1W	30dBm	0dBW	手机射频前端、小型基站
10W	40dBm	10dBW	中型基站、射频功放
100W	50dBm	20dBW	大功率雷达、广播发射机

实操提醒：新手容易犯的错误——把dBm当作线性单位计算（比如认为20dBm+20dBm=40dBm），这是完全错误的！dBm是对数单位，叠加时需要先换算成W，相加后再换算回dBm（比如20dBm=0.1W，两个0.1W相加=0.2W，换算后约23dBm）。

2. 核心功率概念：线性功率、饱和功率，别再混淆

射频设计中，我们常听到“线性功率”和“饱和功率”，这两个概念直接决定了器件的选型和性能，新手必须分清。

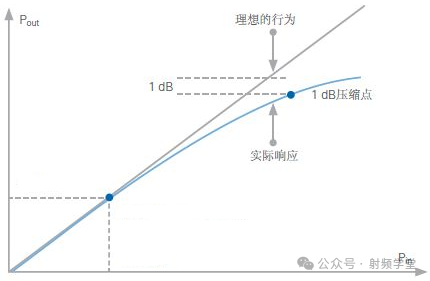

（1）线性功率：保证信号不失真的“安全功率”

线性功率（通常用 $P_{1dB}$ 表示），指射频器件（如放大器）在输出信号不失真的前提下，能输出的最大功率。当输入功率超过这个值时，器件会进入非线性区，输出信号会产生畸变（如谐波、互调失真），影响通信质量。

实操重点：设计射频链路时，器件的线性功率必须大于实际工作功率，通常预留3-5dB的余量，避免信号畸变。比如实际工作功率是20dBm，应选择 $P_{1dB} \ge 23-25dBm$ 的放大器。

（2）饱和功率：器件能输出的“最大极限功率”

饱和功率（通常用 $P_{sat}$ 表示），指射频器件能输出的最大功率，此时器件完全进入非线性区，信号畸变严重，甚至可能损坏器件。饱和功率通常比线性功率高3-6dB。

痛点避坑：很多新手为了追求“更大的功率、更远的覆盖”，盲目让器件工作在饱和功率状态，结果导致信号畸变、误码率升高，甚至烧毁器件。正确的做法是，让器件工作在线性功率范围内，预留足够的余量。

3. 功率预算：射频设计的“核心计算”，决定覆盖范围

功率预算，简单说就是“计算信号从发射端到接收端，剩余的功率是否能满足通信要求”。它是射频设计中必不可少的一步，直接决定了产品的覆盖范围和通信距离。

功率预算的核心公式（新手直接套用）：

$P_{接收} = P_{发射} + G_{发射天线} + G_{接收天线} - L_{传输线} - L_{空间损耗} - L_{其他损耗}$

我们拆解每个参数的含义：

• $P_{发射}$：发射端输出功率（如手机的发射功率通常为20dBm）
• $G_{发射天线}$：发射天线的增益（衡量天线放大信号的能力，单位dB，普通手机天线增益约2-3dB）
• $G_{接收天线}$：接收天线的增益（与发射天线类似，普通接收天线增益约2-3dB）
• $L_{传输线}$：传输线的损耗（信号在传输线中传输的损耗，单位dB，如10cm长的微带线，在2.4GHz频段损耗约0.5dB）
• $L_{空间损耗}$：信号在空间中传播的损耗（最主要的损耗，频率越高、距离越远，损耗越大，单位dB）
• $L_{其他损耗}$：其他损耗（如接头损耗、环境损耗，通常按1-2dB估算）

实操示例：假设发射功率20dBm，发射天线增益3dB，接收天线增益3dB，传输线损耗0.5dB，空间损耗80dB，其他损耗1.5dB，那么接收功率 $= 20+3+3-0.5-80-1.5 = -56dBm$。如果接收端的灵敏度是-60dBm（灵敏度越低，接收能力越强），那么剩余功率满足要求，通信正常；如果接收灵敏度是-55dBm，那么剩余功率不足，通信会卡顿、中断。

核心提醒：功率预算的关键是“预留余量”——通常要求接收功率比接收端灵敏度高3-5dB，避免因环境变化（如遮挡、干扰）导致通信失败。

铁三角的核心约束：频率、阻抗、功率，三者不可孤立

学到这里，我们已经分别掌握了频率、阻抗、功率的核心知识点。但射频设计的关键，不是孤立看待这三个参数，而是理解它们之间的相互约束——任何一个参数的变化，都会影响另外两个参数的设计，这也是新手最容易忽略的“体系化思维”。

1. 频率 → 约束阻抗与功率

频率对阻抗和功率的约束，核心是“频率越高，要求越严格”：

• 对阻抗的约束：频率越高，传输线的分布参数（分布电阻、分布电容、分布电感）越明显，阻抗匹配的难度越大。比如毫米波频段（24GHz以上），微带线的线宽、间距稍有偏差，就会导致阻抗突变，因此高频设计中，对传输线的尺寸精度要求极高。
• 对功率的约束：频率越高，信号的空间损耗越大。为了保证覆盖范围，需要更高的发射功率，但高频器件的功率容量通常更低（比如毫米波功放的饱和功率，远低于Sub-6GHz功放）。因此高频设计中，需要在“功率”和“损耗”之间做折中（比如增加基站密度，降低单基站功率）。

2. 阻抗 → 约束频率与功率

阻抗的核心作用是“匹配”，它对频率和功率的约束，核心是“阻抗不匹配，一切白费”：

• 对频率的约束：不同频率的信号，传输线的特征阻抗会略有差异（比如同一条微带线，在2GHz和5GHz频段，阻抗会有1-2Ω的偏差）。设计宽频段射频产品时，需要保证在整个工作频段内，阻抗都能保持匹配（VSWR $\le$ 1.5），否则会导致部分频段信号反射、损耗过大。
• 对功率的约束：阻抗不匹配时，反射功率会增加，导致实际有效传输功率降低。比如发射功率20dBm，若阻抗不匹配导致10%的功率反射，实际有效功率只有19dBm，同时反射功率还会损坏器件。因此功率越大，对阻抗匹配的要求越高（如大功率雷达，要求VSWR $\le$ 1.1）。

3. 功率 → 约束频率与阻抗

功率对频率和阻抗的约束，核心是“功率越大，设计难度越高”：

• 对频率的约束：大功率信号在高频段，更容易产生谐波、互调失真。因此高频大功率设计中，需要选用线性度更好的器件，同时增加滤波电路，抑制失真，这会增加设计复杂度和成本。
• 对阻抗的约束：大功率信号传输时，阻抗突变会导致局部电场强度过高，引发击穿、打火（尤其是高频大功率场景）。因此大功率设计中，不仅要保证阻抗匹配，还要优化传输线的结构，避免阻抗突变，同时选用耐高压、大功率的器件和接头。

实操总结：铁三角协同设计的3个核心原则

结合以上约束关系，我们总结出射频设计中，频率、阻抗、功率协同设计的3个核心原则，新手直接套用，可避开大部分设计误区：

1. 先定频率，再选阻抗，最后算功率：拿到设计需求，先明确工作频率（确定频段、传播特性），再根据频率选择合适的阻抗（绝大多数场景选50Ω），最后通过功率预算，确定发射功率、器件选型，确保覆盖范围和通信质量。
2. 匹配优先，预留余量：无论频率、功率如何选择，阻抗匹配都是核心。同时功率、线性度要预留足够余量（3-5dB），避免环境变化、器件老化导致性能下降。
3. 平衡取舍，贴合场景：三者无法同时做到“最优”，需结合应用场景取舍。比如室内低功耗设备，优先控制功率（低功耗），频率选中低频（穿透性好），阻抗保证匹配；比如大功率雷达，优先保证功率和阻抗匹配，频率选高频（高带宽），接受覆盖范围小的短板。

总结：吃透铁三角，打通射频设计任督二脉

射频设计的本质，就是对频率、阻抗、功率这“铁三角”的协同控制——频率决定传播方式，阻抗决定传输效率，功率决定能量大小，三者相互约束、相互影响，缺一不可。

很多新手觉得射频难，不是因为知识点晦涩，而是因为孤立地学习单个参数，没有建立系统化的思维：比如只学功率换算，却不懂阻抗不匹配会导致功率损耗；只学频率特性，却不懂功率不足会限制覆盖范围。

吃透这篇文章，你需要记住3个核心要点：

• 频率：记住波长公式，分清不同频段的传播特性，根据场景选对频段。
• 阻抗：记住50Ω的标准逻辑，坚守阻抗匹配原则，避开反射坑。
• 功率：掌握单位换算和功率预算，预留足够余量，兼顾线性和可靠性。

最后提醒：射频学习没有捷径，需要理论结合实操——建议大家结合实际项目，多计算功率预算、多调试阻抗匹配，把这篇文章的知识点落地，慢慢就能建立起系统化的设计思维，打通射频设计的任督二脉。欢迎在云栈社区与万千射频工程师同行交流，一起深耕射频技术，少走弯路、快速成长。
