PCB阻抗设计详解：从信号完整性到Smith圆图匹配实战

在高速数字电路与射频电路设计中，PCB走线的特性阻抗控制是决定系统性能优劣的关键。为什么信号会发生反射？如何避免恼人的振铃现象？史密斯圆图上的神秘轨迹又代表了什么？本文将系统性地阐述PCB阻抗设计的核心原理与工程实践。

什么是阻抗

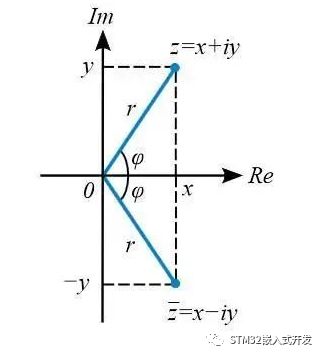

在电学中，常把对电路中电流所起的阻碍作用叫做阻抗。阻抗的单位为欧姆，常用 Z 表示，它是一个复数：

Z = R + i(ωL – 1/(ωC))

具体来说，阻抗可分解为两个部分：电阻（实部）和电抗（虚部）。其中电抗又包括容抗和感抗：由电容引起的电流阻碍称为容抗，由电感引起的电流阻碍称为感抗。这个复数关系清晰地描述了交流信号在电路中受到的复合阻碍作用。

阻抗匹配的理想模型

射频工程师常常需要解决阻抗匹配问题。通俗地说，阻抗匹配的目的是确保信号或能量能从“信号源”高效地传送到“负载”。

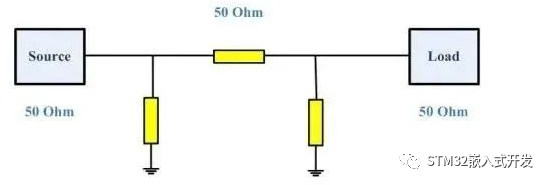

最理想的模型当然是希望源端的输出阻抗为50欧姆，传输线的特性阻抗也为50欧姆，负载端的输入阻抗同样是50欧姆。这样一路50欧姆下去，信号可以无反射地传输，能量传递效率最高。

然而，实际情况往往并非如此。源端阻抗很少恰好是50欧姆，负载端阻抗也千差万别。这时就需要引入由电感和电容构成的匹配网络。通过调整这些匹配元件，我们可以将非理想的源阻抗和负载阻抗“变换”到传输线的特性阻抗，以达到最佳的射频性能。

阻抗匹配的方法

阻抗匹配主要有两个思路：一是改变阻抗力，二是调整传输线。

• 改变阻抗力：通过在负载端串并联电容或电感，直接调整其阻抗值，使其与源阻抗相匹配。
• 调整传输线：通过加长源和负载之间的距离，并配合电容、电感等元件，将传输线上的阻抗力调整为零（即实现匹配）。

当达到完全匹配时，信号在传输线上不会发生反射，能量全部被负载吸收。

在高速PCB布线实践中，通常将单端数字信号的走线阻抗设计为50欧姆。业内一般规定：同轴电缆基带为50欧姆，频带为75欧姆，差分对绞线则为85-100欧姆。

阻抗匹配应用举例——振铃现象

在实际项目中，例如电信号测量时，工程师经常会遇到“振铃”问题。

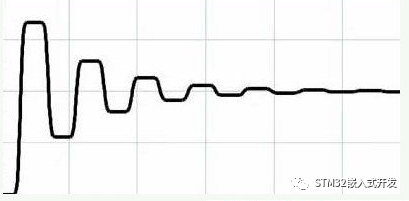

任何实际的传输线都不可避免地存在引线电阻、引线电感和杂散电容。当一个边沿陡峭的脉冲信号经过较长的传输线后，极易产生上冲和振荡，即振铃现象。

引线电阻会使脉冲幅度减小；而杂散电容和引线电感是产生上冲和振铃的根本原因。在脉冲边沿速度相同的情况下，引线电感越大，上冲和振铃越严重；杂散电容越大，信号上升时间越长。

如果信号在传输过程中感受到阻抗的突变，就会发生反射。这个信号可能是驱动端发出的，也可能是远端反射回来的。根据反射系数公式，当信号遇到阻抗变小的点时，会发生负反射，产生的负电压会使信号波形下冲。信号在驱动端和负载端之间多次反射，其结果就是形成持续的振铃。大多数芯片的输出阻抗较低，如果其值小于PCB走线的特性阻抗，在没有进行源端端接的情况下，几乎必然产生振铃。

在实践中，常采用以下几种方法来抑制上冲和振铃：

1. 串联阻尼电阻：在传输线上或靠近接收端串入一个适当的无感电阻，可以减小脉冲幅度，从而抑制振铃。但电阻值不宜过大，否则会过度衰减信号并延迟边沿。
2. 减小引线电感：这是最根本的方法。具体措施包括：尽量缩短走线长度、加粗导线或PCB铜箔宽度、减少信号传输距离，并为高速信号选用封装寄生电感小的元器件。
3. 优化负载端：尽量减小负载电路的等效电感和电容。特别要注意，过长的负载接地线会引入显著的电感和电容，影响不容忽视。
4. 增加终端：在数字信号线上增加上拉电阻或交流终端负载。如上拉电阻可将逻辑高电平稳定在电源电压，而交流终端负载能在不影响直流驱动能力的前提下，有效吸收高频能量，抑制振铃。

振铃现象除了与电路条件有关，还与脉冲边沿的上升时间密切相关。即使电路相同，当脉冲边沿非常陡峭时，上冲峰值会显著增加。因此，在满足系统时序要求的前提下，应避免盲目使用边沿过快、频率过高的信号，这有助于从根本上减少振铃风险。

Smith圆图在RF匹配电路调试中的应用

Smith圆图是射频电路设计中不可或缺的图形化工具，它将复杂的复数阻抗运算转化为直观的图形操作。在圆图上，可以方便地读出或推导出阻抗（Z）、导纳（Y）、反射系数、驻波比（VSWR）等多种参数。

我们先从最基础的阻抗圆图开始理解：

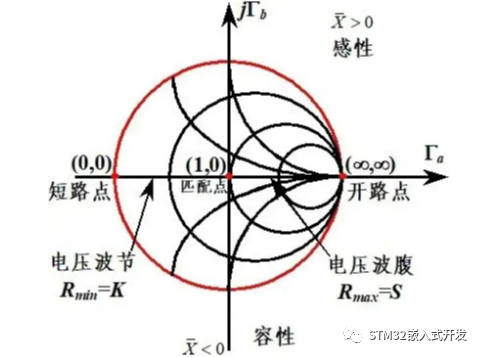

阻抗圆图的构图原理是基于输入阻抗与电压反射系数之间的一一对应关系，将归一化输入阻抗表示在反射系数的极坐标系中。其核心特点归纳如下：

• 圆图的上半圆代表感抗，下半圆代表容抗。
• 中间的实轴代表纯电阻，最外层的单位圆代表纯电抗。
• 实轴的右半轴（除开路点外）为电压波腹点，左半轴（除短路点外）为电压波节点。
• 图上有三个关键点：匹配点（1, 0）、开路点（∞, ∞）和短路点（0, 0）。
• 图上两个特殊圆：最大的圆是纯电抗圆；与虚轴相切的圆是匹配圆。
• 两个旋转方向：逆时针旋转代表向负载方向移动，顺时针旋转代表向波源（信号源）方向移动。

导纳圆图与阻抗圆图呈中心对称。实际上，同一张Smith圆图既可以作为阻抗圆图使用，也可以作为导纳圆图使用，但在一次连续操作中必须统一，不能混用。

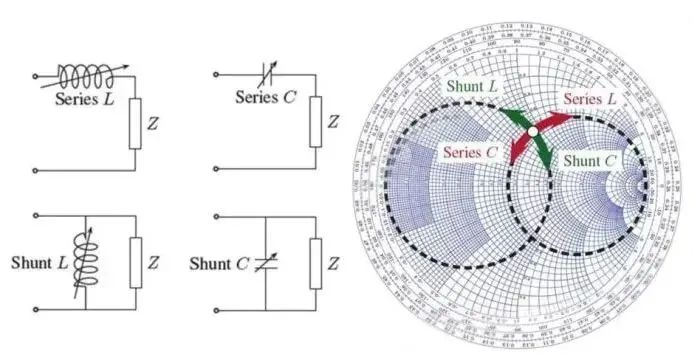

Smith圆图最强大的功能之一，是能够直观展示匹配元件（电感、电容）对阻抗点的影响轨迹。在下图左侧，展示了四种基本匹配电路结构（串联L、串联C、并联L、并联C），它们在Smith圆图上产生的移动轨迹如右侧所示：

其运动规律可以总结为：

• 当使用阻抗圆图时：串联电感使阻抗点沿等电阻圆顺时针移动；串联电容使其逆时针移动。
• 当使用导纳圆图时：并联电感使导纳点沿等电导圆逆时针移动；并联电容使其顺时针移动。

掌握这些基本移动规律，工程师就可以在Smith圆图上“导航”，通过添加合适的电抗元件，将代表实际负载的阻抗点，一步步“调”到圆图中心的匹配点（50欧姆），从而完成匹配电路的设计与调试。在云栈社区的硬件开发板块，常有工程师分享利用这些原理解决实际射频调试难题的经验。
