NPN型三极管工作原理详解：从载流子运动到共射极放大电路

理解三极管的电流放大作用是学习模拟电路的一个关键点。本文尝试用几个动画，形象地解释为什么一个小小的基极电流 Ib 能够控制更大的集电极电流 Ic，并在此基础上说明基本放大电路的工作原理。

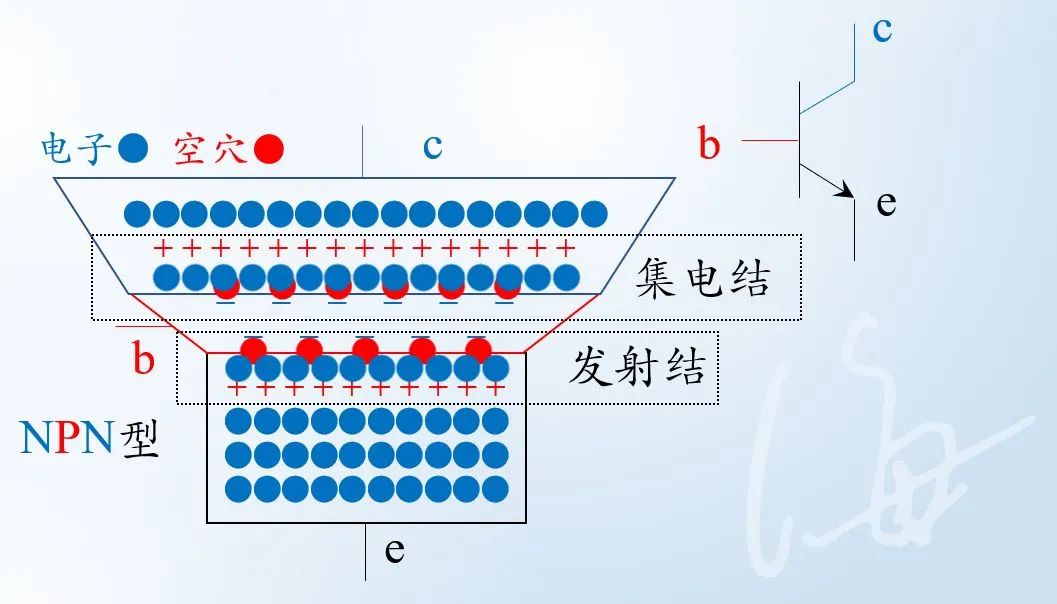

文中所指的三极管，即双极型晶体管（BJT），在模电的放大电路和数电的简单逻辑电路中都有广泛应用。它有三个电极：集电极 c、基极 b、发射极 e，以及两个 PN 结：集电结和发射结。其结构特点是集电极面积较大，而基极做得非常薄且载流子浓度较低。下图展示了一个 NPN 型三极管的基本结构：

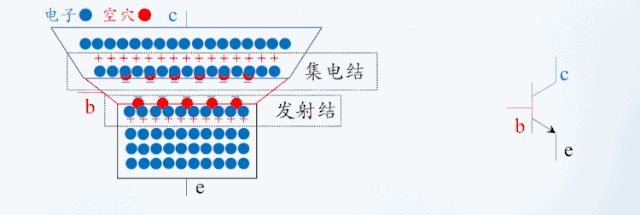

当发射结被正向偏置（正偏）时，其内部的电荷分布会发生变化，导致发射结的宽度变窄。这相当于为电子从发射区 e 流向基区 b 打开了一扇“大门”。同时，当集电结被反向偏置（反偏）时，其电荷分布同样变化，宽度会变宽，这相当于移除了阻碍电子从集电区 c 向外运动的障碍。下面的动画演示了这一过程：

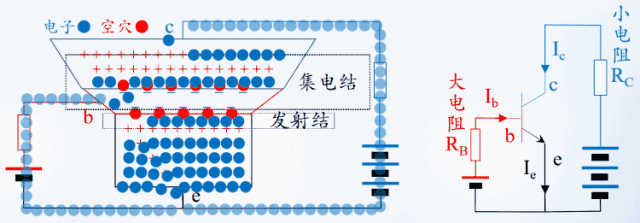

在实际电路中，基极 b 通常会连接一个大电阻 RB，用以限制基极电流 Ib 的大小。那些从发射区涌入基区的多余电子，由于基区很薄且空穴浓度低，大部分不会与空穴复合，而是会“穿越”已经被反偏打开的集电结，从而被集电区收集，形成集电极电流 Ic。这个过程如下方动画所示：

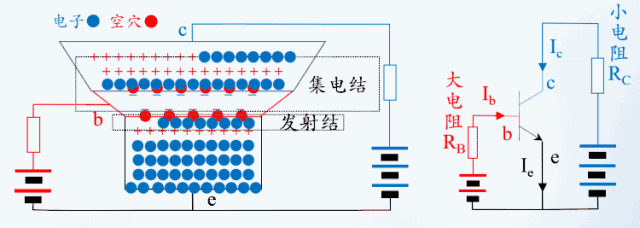

如果提高基极的电压（比如翻倍），发射结处的电荷分布会进一步变化，导致其宽度变得更窄，那扇“大门”开得更宽。这样一来，从发射区注入基区的电子数量就会显著增加。下面的动画展示了这种变化：

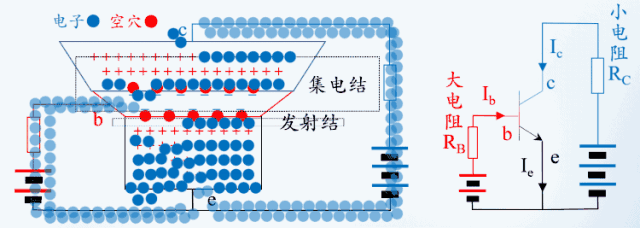

由于基极回路中的 RB 是一个大电阻，即使注入的电子增多，形成的基极电流 Ib 的增加量仍然很小（Ib 本身数值就小）。因此，绝大部分新增的电子会选择穿过集电结，使得集电极电流 Ic 也相应地成比例增加（例如翻倍）。动画清晰地体现了这一点：

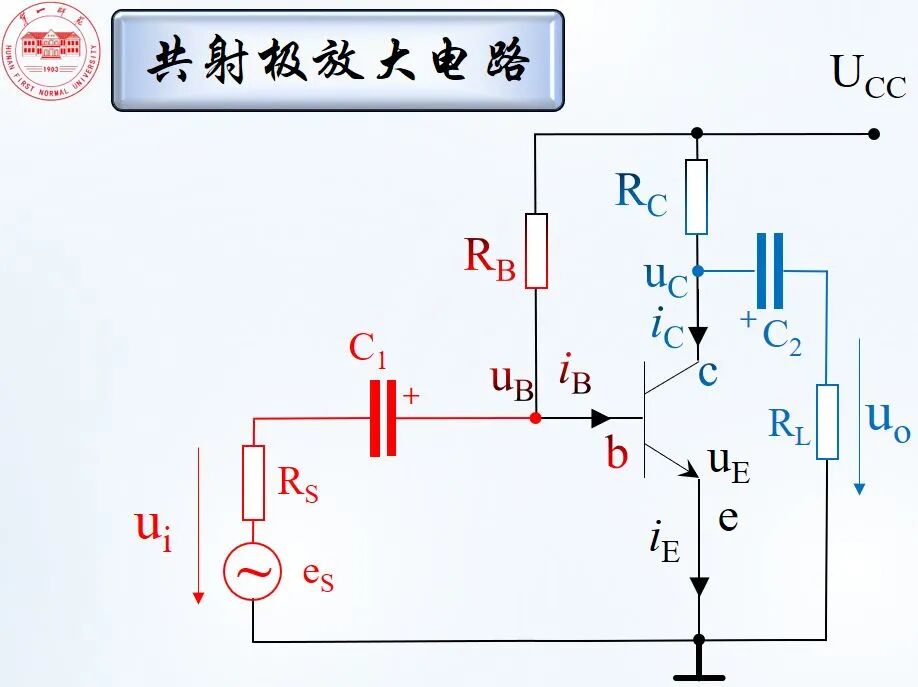

在理解了基本工作原理后，我们可以构建一个实用的放大电路。下图展示了一个经典的共射极放大电路。它将前文提到的两个直流电源合并，并加入了交流小信号源 ui 以及用于隔离直流的耦合电容 C1 和 C2。

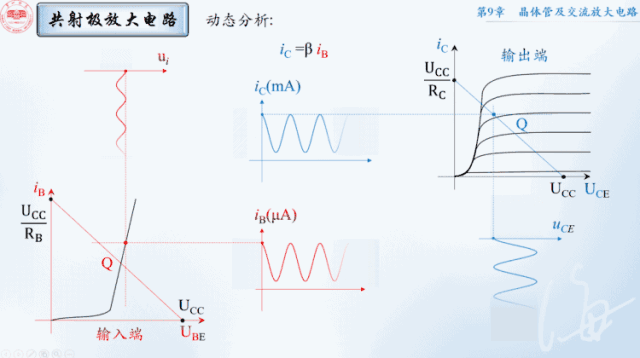

如果电路中的电阻参数选取合适，这个放大电路就能将输入的小信号 ui 放大为一个相位相反的大信号 uCE（即输出电压 uo）。下面的动画完整展示了这一动态放大过程：

具体来说，图中红色部分代表输入端。输入信号 ui 的变化会影响 UBE（基极-发射极电压）。我们可以将发射结等效为一个动态的小电阻，那么红色的静态工作点 Q 就会沿着输入特性曲线移动，从而画出基极电流 iB 的波形。根据三极管的电流放大关系 iC = β iB，可以画出集电极电流 iC 的波形，注意其纵坐标单位已经从微安（μA）变成了毫安（mA）。对于输出端，根据回路方程 UCE = UCC - IC * RC，当电源电压 UCC 和集电极电阻 RC 固定时，UCE 与 IC 的变化趋势是相反的，这就实现了电压的反相放大。

这些动画虽然直观，但也存在一些简化和不足：

• 动画中三极管“喇叭口”的比喻（或类似的水箱比喻）容易给人造成一种误解，即 IC 是最大的电流。实际上，根据电流关系 IE = IB + IC，发射极电流 IE 才是三者中最大的。
• 动画完全忽略了电子无规则的热运动速度，这个速度远大于在外加电场作用下电子的定向漂移速度。
• 动画只是宏观模型，并没有体现半导体物理中更本质的能级、能带、费米分布等量子力学概念。

希望这些动画和解释能帮你更好地理解三极管这个基础但重要的电子元器件。如果你想深入讨论模拟电路或其他技术话题，欢迎来云栈社区交流。
