Java代码分析利器：IntelliJ Java2Flowchart插件自动生成Mermaid流程图

在阅读理解复杂的 Java 代码时，最耗费精力的往往不是语法本身，而是理清它的控制流：

这个方法到底先走哪条分支？循环是怎么退出的？异常处理会不会改变主流程？某个调用链会不会继续向下展开？

如果你也时常被这些问题困扰，那么 Java2Flowchart 这款 IntelliJ 插件或许能成为你的得力助手。它可以直接在 JetBrains 系列 IDE 中，将选中的 Java 方法转换成 Mermaid 流程图，帮助你快速将一段代码“可视化”为一目了然的图形。

接下来，我们将从核心功能、具体用法、配置选项和适用场景几个维度，详细介绍这款插件如何提升你的代码理解和分析效率。

一、Java2Flowchart 是什么？

Java2Flowchart 是一款面向 IntelliJ IDEA 的插件，其核心能力是解析 Java 方法的控制流，并自动生成 Mermaid 格式的流程图 Markdown 文件。

简单来说，你在 IDE 编辑器里选中一个方法，插件就能将其转换为一幅流程图。这尤其适用于：

• 快速理解陌生或复杂的业务逻辑。
• 复盘代码的实际执行路径。
• 将方法行为文档化。
• 辅助进行代码评审或重构分析。

重要的是，它并非简单地将源代码文本粘贴到图中，而是会深入分析方法的内部结构、分支判断及方法调用关系，因此生成的流程图更能真实反映代码的执行逻辑。

二、插件支持哪些功能？

Java2Flowchart 对 Java 语法的支持相当全面，覆盖了绝大多数常见的控制结构。

1. 基本控制流
插件能够准确识别并转换以下结构：

• if / else
• else if
• for
• foreach
• while
• do-while
• switch
• try / catch / finally
• return
• break
• continue
• throw

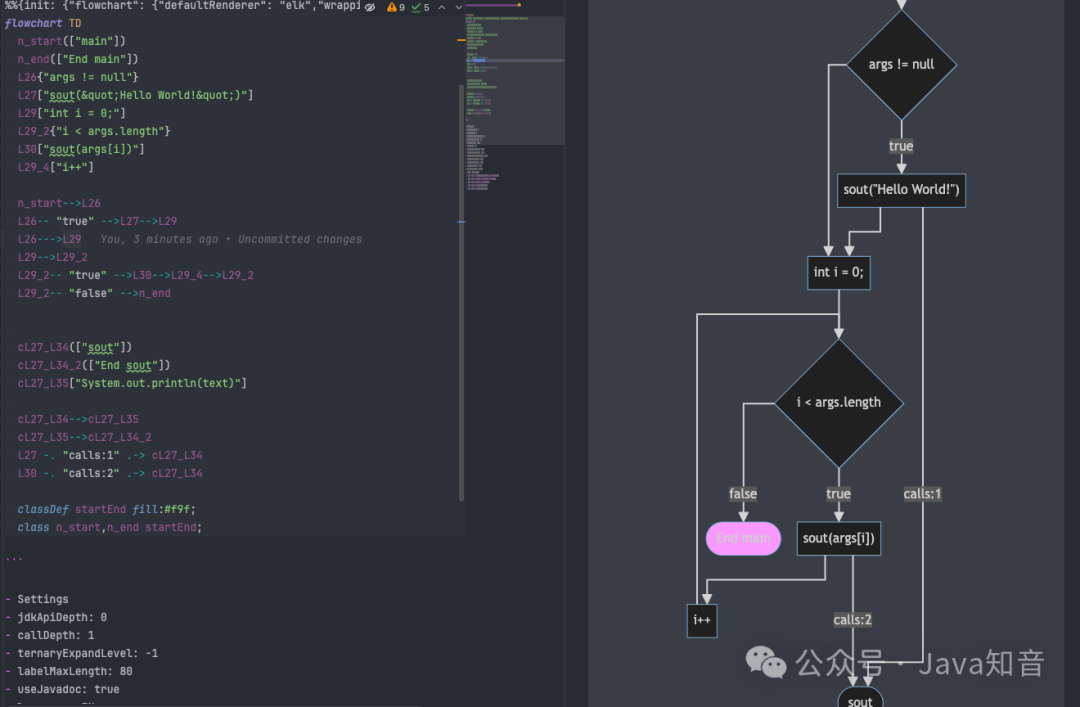

这些结构在流程图中会被转换为不同的节点和连接线，让你能直观地看到程序的走向。

2. 表达式级展开
除了语句级的控制流，插件还支持一些现代 Java 中常见的表达式处理：

• 三元表达式 ?:
• switch expression
• yield

这对于分析那些使用函数式风格或紧凑写法的代码尤为重要。

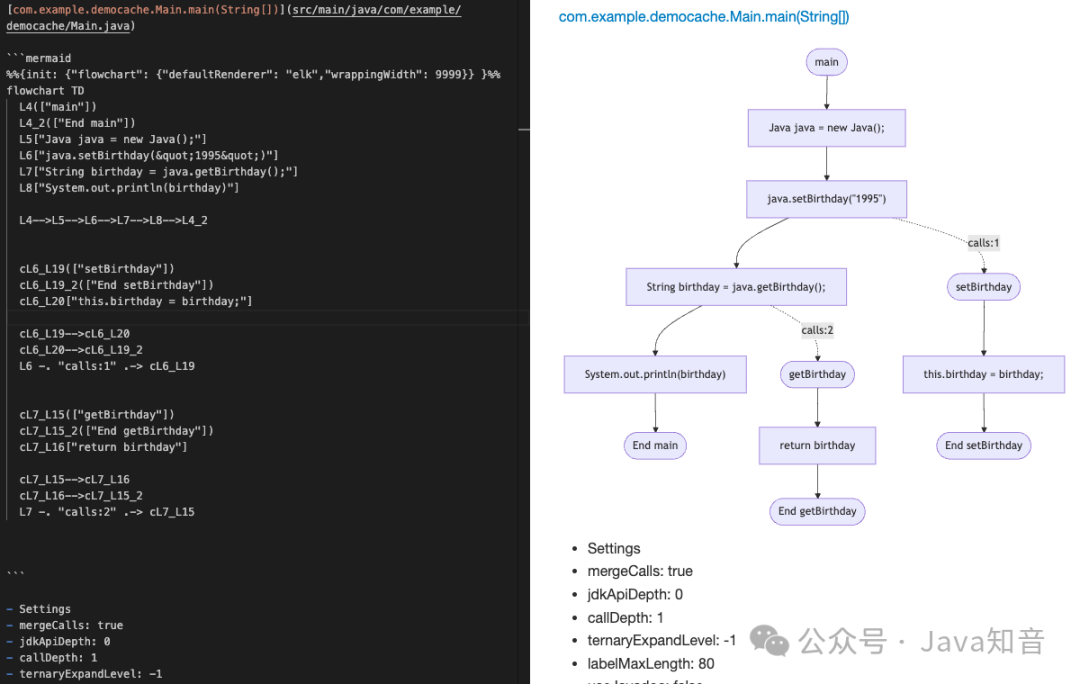

3. 方法调用与调用链分析
这是插件的一个亮点功能。它不仅展示当前方法内部的语句流程，还能识别：

• 普通方法调用
• 嵌套调用
• 调用链（如 a().b().c()）
• 递归调用
• JDK API 调用

并且，你可以通过配置决定是否要继续展开这些调用，从而既能俯瞰主流程，又能深入查看关键的调用上下文。

4. 输出 Mermaid 格式
插件最终输出的是标准的 Mermaid flowchart 语法。这意味着生成的结果可以直接嵌入到多种场景中：

• GitHub / GitLab 的项目文档或 README
• 技术博客文章
• 设计说明文档
• 团队共享的知识库

这种与 Markdown 生态的无缝结合，大大提升了流程图的使用和分享便利性。如果你希望更系统地学习如何编写优秀的技术文档，可以参考云栈社区上的 技术文档 板块，那里有丰富的教程和最佳实践。

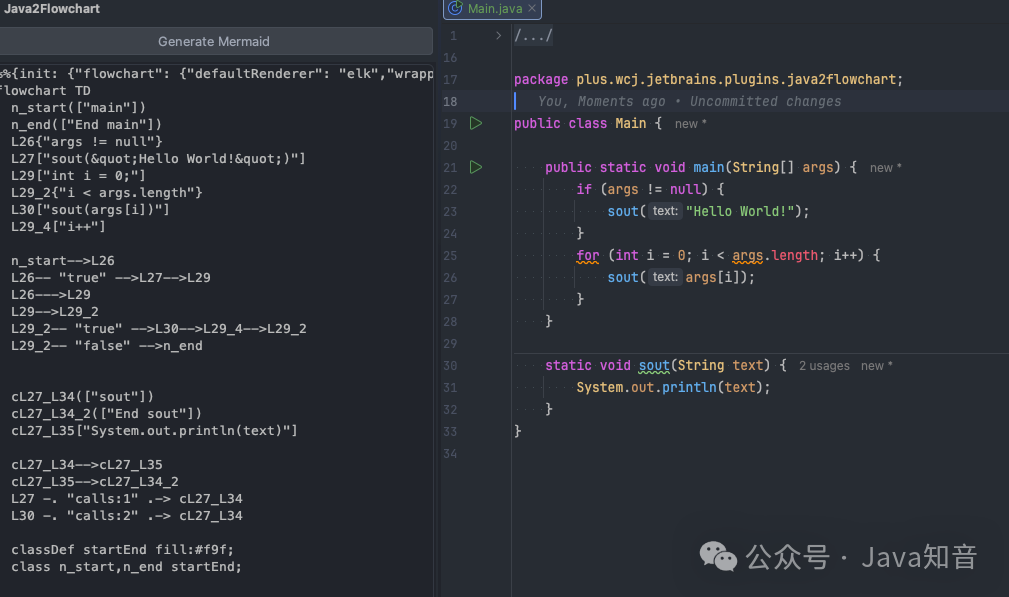

三、如何使用这款插件？

Java2Flowchart 的使用非常简单，几乎无需额外学习成本。

方法一：通过 Generate 菜单
在 Java 方法体内任意位置点击右键，或使用 Alt + Insert (Windows/Linux) / Cmd + N (macOS) 打开 Generate 菜单，即可找到生成流程图的功能项。

方法二：使用快捷键
更快捷的方式是使用默认快捷键：

• Windows / Linux：Ctrl + Alt + Shift + F
• macOS：⌥ + ⇧ + ⌘ + F

触发后，插件会自动生成一个 Markdown 文件，通常保存在项目根目录下的 Java2Flowchart/ 文件夹中。文件名会包含完整的包名、类名和方法名，方便查找。

如何查看生成结果？
生成的 .md 文件里包含了完整的 Mermaid 图代码。你可以：

• 在支持 Mermaid 渲染的 IDE（如新版 IntelliJ IDEA）或 Markdown 编辑器中直接预览。
• 将代码块复制到你的博客或在线文档平台。
• 将其作为设计文档的一部分存档。

四、它适合用在哪些场景？

1. 阅读陌生代码
接手遗留项目或新模块时，面对一个几百行的方法，流程图能帮你快速建立整体认知，比逐行阅读文本高效得多。

2. 分析复杂分支逻辑
当一个方法中充斥着大量的 if/else、switch、异常处理和循环嵌套时，图形化的展示能让逻辑层次一目了然。

3. 调试与问题排查
当你怀疑某段逻辑存在问题时，流程图可以帮你快速确认：

• 哪些执行路径能到达可疑代码处。
• 哪些分支会提前 return 导致后续逻辑不执行。
• 异常捕获是否会中断主流程。

4. 重构前的分析
在重构一个庞大方法之前，先将其转为流程图。图形能更清晰地暴露问题，例如：

• 哪些逻辑块可以抽取为独立方法。
• 哪些条件判断存在重复。
• 哪些调用链过长，违反了迪米特法则。

5. 编写文档与技术分享
将 Mermaid 流程图嵌入技术方案、API 说明或架构文档中，比单纯粘贴代码片段更直观、更专业，也更容易让读者（或团队成员）理解。

五、丰富的可配置项

Java2Flowchart 提供了细致的配置选项，你可以在 File | Settings | Tools | Java2Flowchart 中找到它们。这些配置都围绕“让生成的图更清晰易读”这一目标设计。

1. 折叠选项（减少冗余节点）
提供多种折叠规则来简化图形：

• 折叠 fluent 调用（链式调用）
• 折叠嵌套调用
• 折叠连续调用
• 折叠连续的 setter / getter / 构造器调用
  启用这些选项能有效减少图中的细小节点，让核心流程更突出。

2. 调用展开深度控制

• callDepth: 控制普通方法调用向下展开的层数。
• jdkApiDepth: 控制 JDK API 调用（如 System.out.println）的展开深度。
  如果你只想看当前方法的主干，可以把深度设为 0 或 1；如果需要追溯完整的调用链，则可以适当调高。

3. 三元表达式展开层级
通过 ternaryExpandLevel 设置：

• -1: 完全展开三元表达式。
• 0: 不展开，作为一个节点显示。
• N: 展开 N 层嵌套。
  这在分析带有复杂条件返回值的代码时非常有用。

4. 节点标签长度
labelMaxLength 参数可以限制流程图中每个节点显示文本的最大长度，防止因某行代码过长而导致图形被横向拉伸，影响阅读。

5. 跳过规则
你可以通过正则表达式配置需要跳过渲染的方法调用。例如，可以过滤掉常见的 getter、setter、toString、hashCode 等方法，避免它们在流程图中产生大量无意义的节点，让图形更简洁。

6. 导出源代码
插件提供选项，可以在生成的 Markdown 文件中同时附上被分析的 Java 源代码，方便你对比查看。

六、工作原理简述

从实现上看，Java2Flowchart 采用了清晰的三层架构：

1. 解析层：利用 IntelliJ IDEA 的 PSI (Program Structure Interface) 分析 Java 方法的抽象语法树，识别所有控制流元素。
2. 中间表示层：将解析出的信息转换为内部的控制流图模型，用节点和边来描述整个方法的执行关系。
3. 渲染层：将控制流图模型序列化为 Mermaid flowchart 语法，并输出为 Markdown 文件。

这种设计使得插件结构清晰、易于维护，并且为未来支持更多图形输出格式（如 PlantUML）留下了可能。

七、给新手的配置建议

如果你是第一次使用，建议先采用一套比较保守的配置，快速上手：

• callDepth = 1 （只看当前方法及直接调用的一层）
• jdkApiDepth = 0 （不展开JDK方法）
• 开启“折叠连续调用”等折叠选项。
• 保持适中的标签长度（如80）。
• 开启“使用Javadoc作为标签”选项（如果代码有注释）。

这样生成的流程图通常大小适中，能让你快速抓住方法的主干逻辑。当需要深入分析特定复杂部分时，再针对性地调整相关配置。

八、优点与局限性

优点

• 无缝集成：作为 IDE 插件，使用极其方便，无需切换工具。
• 支持全面：覆盖了绝大多数 Java 控制流语法和现代特性。
• 输出友好：直接生成主流的 Mermaid 格式，便于分享和文档化。
• 高度可配置：丰富的设置项可以适应不同场景和代码风格的需求。
• 提升效率：能显著加快理解复杂代码逻辑的速度。

局限性

• 图形规模：对于行数极多、结构复杂的方法，生成的流程图可能仍然会比较大，需要滚动查看。
• 动态特性：对于通过反射、动态代理或 Lambda 表达式内复杂逻辑生成的调用，无法做到完全精确的静态分析。
• 依赖代码质量：如果源代码本身结构混乱、缺乏模块化，生成的流程图也会相应地复杂和难以阅读。
• 辅助工具定位：它是一款优秀的辅助理解工具，但不能替代调试、日志和代码阅读等传统手段。

九、目标用户

这款插件非常适合以下人群：

• Java 开发者：日常需要阅读、维护或重构 Java 代码。
• 接手遗留系统的工程师：需要快速理解大量陌生代码。
• 技术负责人或架构师：在进行代码评审或设计审计时。
• 技术写作者：需要为代码库编写清晰易懂的文档。
• 追求效率的团队：希望将代码逻辑图形化，便于团队沟通和知识传承。

尤其是在处理复杂的业务逻辑、重构核心算法、或者向他人解释代码设计时，它能有效提升沟通和理解的效率。

十、总结

Java2Flowchart 的核心价值，不在于生成一张“炫酷”的图片，而在于它提供了一种高效的方式，帮助开发者直观地洞察 Java 方法的真实执行路径。它将隐藏在文本背后的分支、循环、异常和调用链信息，转化为一目了然的 Mermaid 流程图，把原本需要反复“脑内编译”的过程，变成了轻松的图形化阅读。

如果你经常需要与复杂的 Java 逻辑打交道，希望提升代码分析和文档编写的效率，这个来自 开源实战 领域的实用插件绝对值得你花几分钟安装体验。对于广大的 Java 开发者而言，它很可能成为你工具箱中又一个提升生产力的利器。
