I²C与SMBus总线区别深度解析：嵌入式工程师必看的兼容性指南

搞嵌入式的朋友对 I²C 和 SMBus 再熟悉不过了，它们都是广泛使用的两线式串行通信总线。I²C 全称 Inter-Integrated Circuit，SMBus 则是 System Management Bus。两者在物理层和协议层上有许多相似之处，甚至能在同一系统中混用，但在超时机制、时钟速度、逻辑电平、灌电流能力以及错误恢复方式上存在关键差异。下面我们就系统对比一下这两种总线，帮你正确选型，规避兼容性坑。

1. 超时机制与时钟速度

超时 是 I²C 与 SMBus 最本质的区别。

• I²C：无超时限制。主设备或从设备可以根据需要无限期拉低时钟线（SCL），用于处理数据或等待响应。
• SMBus：规定从设备如果检测到时钟线低电平持续时间超过 35ms，必须自动复位接口。这强制了时钟频率不能低于 10kHz（也就是最低时钟速度）。

错误恢复方式

• I²C：当从设备异常拉低数据线（SDA）时，主设备通过持续输出时钟直到 SDA 变高，然后发出 Start 和 Stop 条件来恢复总线。
• SMBus：主设备通常依赖从设备的超时复位机制来恢复。但实际中，从设备可能仅拉低 SDA 而 SCL 为高，仅靠超时无法解决。因此建议从设备同时监测 SCL 和 SDA。

混合使用注意事项

若 SMBus 主设备驱动不具备超时功能的 I²C 从设备，且该从设备出错，SMBus 主设备可能无法恢复，因为它缺乏内置的错误恢复流程。

2. 时钟速度上限

• I²C：标准模式 100kHz，快速模式 400kHz，高速模式可达 2MHz。
• SMBus：固定为 100kHz。

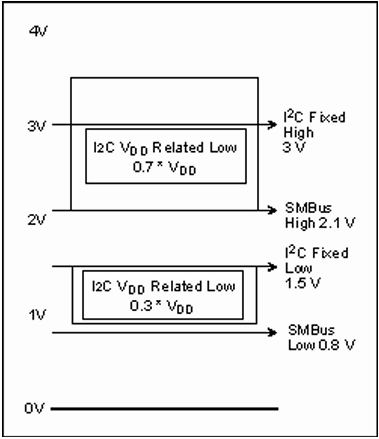

3. 逻辑电平规范

尽管两者电平规范差异明显，但实际应用中混合使用很少因此出现故障（因为大多数器件输出摆幅接近电源电压）。

其中典型的 VDD 范围为 3V ~ 5V。

4. 灌电流与上拉电阻

• I²C：要求最小灌电流 3mA，因此上拉电阻较小（例如 3V 下 > 1kΩ，5V 下 > 1.6kΩ）。
• SMBus：要求灌电流范围 100μA ~ 350μA，因此上拉电阻需更大（3V 下 > 8.5kΩ，5V 下 > 14kΩ）。

实际许多 SMBus 系统使用了 2.4kΩ ~ 3.9kΩ 的上拉电阻，这虽不严格符合规范但很常见。

5. 通用呼叫与警报响应

• 通用呼叫（General Call）
  两者均支持，地址为 0000 000。主设备可同时向所有响应此地址的从设备发送命令。

• ALERT#（仅 SMBus）
  SMBus 提供专用的中断线 ALERT#。主设备收到中断后，发送“警报响应地址”（0001 100），发起中断的从设备通过总线仲裁上报自身地址（最低地址优先）。主设备依次处理所有中断。

6. 其他细微差异

• 上升/下降时间、总线电容要求通常不影响兼容性。
• 应答位（ACK/NACK）的使用协议略有不同，但极少成为实际障碍。

7. 关键差异速查表

方便大家在开发设计中快速查阅：

8. 设计建议

1. 混合使用前先确认超时兼容性：若 SMBus 主设备需连接 I²C 从设备，请确认从设备不会因无超时而导致总线死锁。
2. 上拉电阻选择：若系统以 SMBus 为主，应优先选用较大阻值（如 10kΩ）以满足电流规范；若混合使用且速度要求高，可在保证不超出 SMBus 从设备灌电流能力的前提下适当降低电阻。
3. 错误恢复策略：对于 SMBus 系统，建议从设备同时监测 SCL 和 SDA，避免仅依赖超时复位。在调试（Debugging）过程中尤其值得关注，因为这类隐性故障往往难以复现。
4. 电压匹配：虽然实际中电平差异很少导致问题，但在极端低电压（如 1.8V）下仍建议仔细核对规范。

结语

I²C 与 SMBus 同源但分化于不同应用场景：I²C 追求灵活性与速度，SMBus 强调鲁棒性与管理能力。理解两者的超时、电平、电流及中断机制的差异，是设计稳定可靠系统的关键。在混合使用时，应优先评估主设备与从设备在超时和错误恢复方面的兼容性，并合理选择上拉电阻。如果你在嵌入式开发中遇到更多总线问题，欢迎来云栈社区与众多开发者碰撞思路。
