Linux内核启动流程详解：AX615 armv7 4.19.125 逐阶段源码分析

今天继续沿着 一份靠谱的BSP开发学习路线 梳理 BSP 开发的关键知识点—— Linux 内核启动流程。以下分析基于爱芯 AX615 armv7 系列 4.19.125 版本的 内核源码，完整覆盖从 BootROM 到用户态 init 进程的各个阶段。

一、启动总览（AX615 架构）

AX615 采用 armv7 架构，内核启动遵循 BootROM -> U-Boot -> 内核自解压 -> 汇编初始化 -> C 语言核心初始化 -> 用户态切换 的标准流程，各阶段严格衔接，完成从硬件到系统的初始化。

核心流程如下：

• 硬件上电 → BootROM（片上 ROM） → 加载 U-Boot
• U-Boot → 加载内核镜像（zImage/Image）+ DTB → 跳转内核入口
• 内核自解压（压缩镜像） → 执行汇编入口 stext
• 汇编初始化 → 建立页表 / MMU → 跳转 start_kernel（C 入口）
• start_kernel → 子系统初始化 → rest_init → 内核线程 kernel_init
• 挂载根文件系统 → 启动用户态 init 进程 → 系统就绪

二、阶段 1：BootROM 与 U-Boot 引导（内核启动前序）

1. BootROM 阶段（AX615 片上 ROM，不可修改）

• 功能：上电复位后 CPU 从固定地址执行，初始化时钟、DDR 控制器、存储接口（eMMC/SD/SPI-NOR），从指定介质加载 U-Boot 到 DDR。
• 关键路径：AX615 专用 BootROM 代码（厂商提供，非内核源码）。
• 参数传递：加载 U-Boot 后，将启动介质、DDR 配置等信息传递给 U-Boot。

2. U-Boot 阶段（AX615 定制 U-Boot，内核启动“桥梁”）

核心任务：

• 完整初始化 DDR（AX615 专用 DDR 驱动），建立内存运行环境。
• 从存储介质读取内核镜像（zImage/Image）与设备树（DTB，xxx.dtb）到 DDR 指定地址。
• 解析启动参数（bootargs），设置寄存器：r0=0、r1=机器ID、r2=DTB物理地址。
• 执行 bootm 命令，跳转至内核镜像入口，将控制权完全交给内核。

三、阶段 2：内核自解压（压缩镜像必备）

1. 入口与核心文件

• 入口地址：U-Boot 跳转的内核镜像起始地址（物理地址，MMU 关闭）。
• 核心文件路径（内核源码）：arch/arm/boot/compressed/head.S
• 链接脚本：arch/arm/boot/compressed/vmlinux.lds.S（定义解压代码布局）

2. 自解压流程（head.S 执行）

• 保存 U-Boot 传递的寄存器参数（r0/r1/r2）
• 初始化解压栈，关闭中断，配置 CPU 缓存（D-cache/I-cache）
• 调用 decompress_kernel()（arch/arm/boot/compressed/misc.c），解压内核镜像到 DDR 高端地址
• 解压完成后打印：Uncompressing Linux... done, booting the kernel.
• 清理解压环境，跳转至内核真正入口 stext（虚拟地址 0xffff000008000000，armv7 标准）

四、阶段 3：汇编初始化（stext，内核第一行执行代码）

1. 核心文件与入口

• 入口符号：stext（内核链接脚本 ENTRY(stext) 指定）
• 文件路径：arch/arm/kernel/head.S（armv7 架构核心汇编文件）
• 链接脚本：arch/arm/kernel/vmlinux.lds.S（编译生成 vmlinux.lds，定义内核内存布局）

2. 汇编初始化关键步骤（head.S）

（1）CPU 与架构校验

• 检查 CPU ID 是否匹配 AX615，不匹配则启动失败。
• 验证机器类型与 DTB 兼容性，确保硬件与内核配置一致。

（2）内存与 MMU 初始化（最核心）

• 建立内核页表（swapper_pg_dir，arch/arm/mm/proc.S），完成物理地址→虚拟地址映射。
• 使能 MMU 与缓存（D-cache/I-cache），切换到虚拟地址空间，为 C 代码运行奠定基础。
• 初始化内核栈（init_thread_union），设置栈指针 sp。

（3）BSS 段清零与参数处理

• 清零 .bss 段（未初始化全局变量），避免随机值干扰。
• 解析 U-Boot 传递的 DTB 地址（r2），保存至全局变量 __fdt_pointer。
• 关闭所有中断，设置异常向量表（vectors，arch/arm/kernel/entry.S）。

（4）跳转 C 语言入口

• 执行 bl start_kernel，从汇编世界进入 C 语言世界，内核核心初始化开始。

五、阶段 4：C 语言核心初始化（start_kernel，内核“总控中心”）

1. 核心文件与入口

• 函数定义：init/main.c（内核通用 C 入口，所有架构共享）
• 函数原型：asmlinkage __visible void __init start_kernel(void)

2. start_kernel 关键初始化流程（按执行顺序）

（1）基础环境初始化

• sched_clock_init()：初始化调度时钟，为时间管理奠定基础。
• setup_arch(&command_line)：AX615 架构核心初始化（arch/arm/kernel/setup.c）
• 解析 DTB，获取硬件信息（内存、中断、时钟、外设）
• 初始化内存管理（memblock），标记可用 / 保留内存区域
• 注册平台设备与驱动
• parse_early_param()：解析内核启动参数（bootargs）
• setup_log_buf()：初始化日志缓冲区，启动内核打印

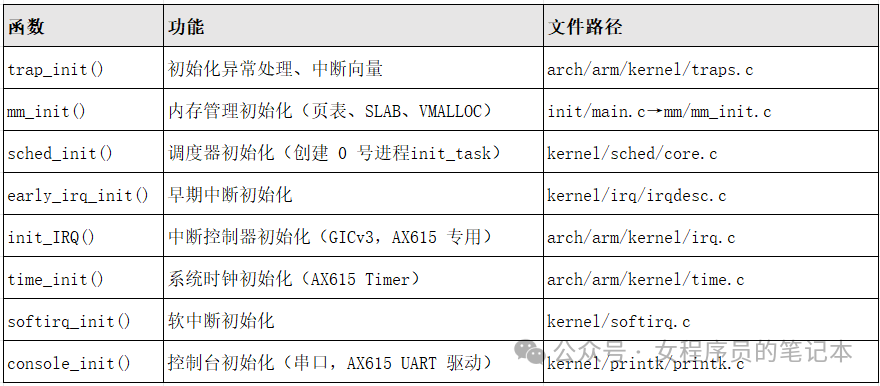

（2）子系统初始化（核心模块依次启动）

（3）后续初始化与线程启动

• vfs_caches_init()：虚拟文件系统缓存初始化
• buffer_init()/pagecache_init()：页缓存、缓冲区初始化
• fork_init()：进程管理初始化（最大 PID、进程表）
• rest_init()：启动内核线程，进入用户态准备（init/main.c）

六、阶段 5：rest_init 与用户态切换（内核 → 用户空间）

1. rest_init 核心逻辑（init/main.c）

• 创建内核线程 1（PID=1）：执行 kernel_init 函数（内核第一个线程）
• 创建 kthreadd 线程（PID=2）：管理所有内核线程，负责内核线程创建 / 销毁
• 0 号进程（init_task）进入 cpu_idle() 循环，成为空闲进程（系统无任务时执行）

2. kernel_init 流程（init/main.c，PID=1）

（1）内核线程初始化

• kernel_init_freeable()：完成剩余内核初始化（驱动、网络、文件系统）
• do_basic_setup()：
  • driver_init()：设备驱动模型初始化（总线、设备、驱动注册）
  • initcalls：执行所有 __init 标记的初始化函数（AX615 外设驱动：I2C、SPI、GPIO、以太网等）

（2）挂载根文件系统（关键）

• prepare_namespace()：解析 root= 参数，准备挂载根文件系统
• mount_root()：实际挂载根分区，完成从临时文件系统到真实根文件系统的切换

（3）启动用户态 init 进程

• init_post()：
  • 关闭内核控制台，释放启动资源
  • 执行 run_init_process()，尝试启动用户态 init 程序（顺序：/sbin/init → /etc/init → /bin/init → /bin/sh）
  • 若成功，内核态 PID=1 消失，用户态 init 进程（PID=1）接管系统，进入用户空间

七、专用关键文件汇总

架构通用核心文件：

• 内核入口汇编：arch/arm/kernel/head.S
• 自解压入口：arch/arm/boot/compressed/head.S
• C 语言总入口：init/main.c（start_kernel/rest_init/kernel_init）
• 架构初始化：arch/arm/kernel/setup.c
• 内存管理：arch/arm/mm/mmu.c、mm/mm_init.c
• 中断处理：arch/arm/kernel/irq.c、kernel/irq/irqdesc.c

八、启动流程关键节点总结

1. BootROM：硬件上电 -> 初始化基础外设 -> 加载 U-Boot
2. U-Boot：DDR 初始化 -> 加载内核 + DTB -> 跳转内核入口
3. 自解压：arch/arm/boot/compressed/head.S -> 解压内核 -> 跳转 stext
4. 汇编初始化：arch/arm/kernel/head.S -> MMU/页表/栈初始化 -> bl start_kernel
5. C 核心初始化：init/main.c -> start_kernel -> 子系统初始化 -> rest_init
6. 用户态切换：kernel_init -> 挂载根文件系统 -> 启动 /sbin/init -> 系统就绪

九、调试与排查建议

1. 启动卡死在解压阶段：检查 U-Boot 加载内核地址、DDR 初始化是否正常、内核镜像是否损坏。
2. 卡死在 stext 汇编阶段：核对 DTB 与内核兼容性、MMU 页表配置、AX615 CPU ID 校验。
3. 卡死在 start_kernel 之后：开启内核调试打印（bootargs 添加 debug），定位子系统初始化失败点。
4. 根文件系统挂载失败：检查 root= 参数、存储驱动（eMMC/SD）是否初始化、文件系统格式是否正确。
