Linux底层逻辑：进程如何使用虚拟内存？mmap、栈与ptmalloc详解

本文涉及的代码基于 Linux 4.1.15，为方便理解做了精简，只保留关键函数。内容主要来自阅读内核相关书籍后的总结。

整个进程的运行过程几乎都围绕着虚拟内存的分配与使用展开，可以分成三类：

• 程序加载阶段：把代码段、数据段映射到虚拟内存，并初始化栈区和堆区。
• 运行阶段：进程或线程调用函数时，依靠栈保存局部变量和调用链。
• 动态分配阶段：通过 new、malloc 等函数从堆中申请内存。

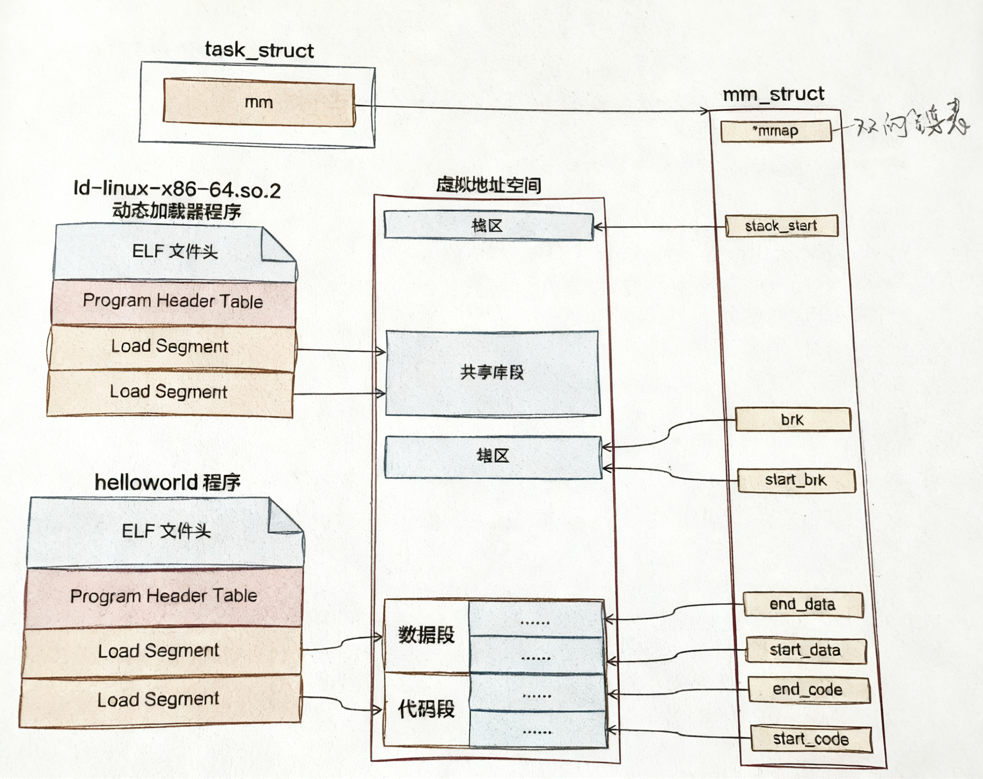

加载程序过程中对虚拟内存的使用

在底层实现上，无论是代码段、数据段，还是栈内存、堆内存，都对应一个个 vm_area_struct 对象。

关于 vm_area_struct 更细致的内容，可以参看上一篇《Linux内核学习之虚拟内存和物理内存》。

通过 cat /proc/pid/maps 可以查看某个进程地址空间的大致内容，其中每一项都是一个 vm_area_struct 的用户态视图。

mmap

调用 mmap 之后，内核会新申请一个 vm_area_struct，用来标记这段内存可用，然后返回给用户。 mmap系统调用可以用于文件映射和匿名映射，文件映射对应实际的物理文件，匿名映射则没有对应的物理文件。

sbrk 和 brk

sbrk 系统调用返回的是 mm_struct->brk 指针的当前值；brk 则尝试修改 mm_struct->brk 的值，调大就是扩展堆区，调小就是收缩堆区。

进程栈内存的使用

进程的栈内存其实同样是一个 vm_area_struct。

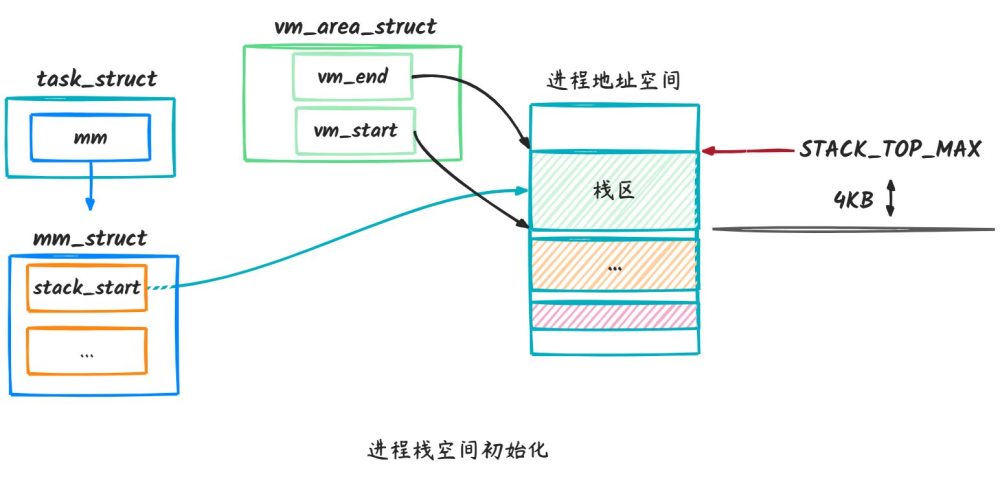

进程栈空间初始化

栈的自动增长

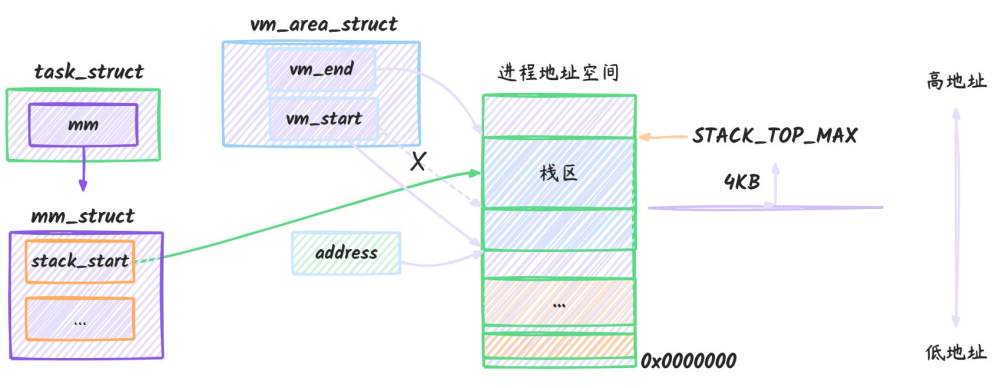

栈中保存的调用链和局部变量持续增多，超过初始分配的 4KB 时，_do_page_fault 会调用 expand_stack 对栈的虚拟空间进行扩充。

ulimit 命令可以查看栈空间大小限制，ulimit -s 10240 可以临时修改限制。长期修改则写到 /etc/security/limits.conf：

*soft stack 102400

相关代码逻辑如下：

int expand_stack(struct vm_area_struct *vma, unsigned long address)
{
    struct vm_area_struct *prev;

    address &= PAGE_MASK;
    prev = vma->vm_prev;
    if (prev && prev->vm_end == address) {
        if (!(prev->vm_flags & VM_GROWSDOWN))
            return -ENOMEM;
    }
    return expand_downwards(vma, address); // 向下扩展
}

/* 跳转进入 expand_downwards */
int expand_downwards(struct vm_area_struct *vma, unsigned long address)
{
    int error;
    ......
    // 计算栈扩充后的大小
    size = vma->vm_end - address;
    // 计算需要扩充几个页面
    grow = (vma->vm_start - address) >> PAGE_SHIFT;
    // 判断是否允许扩充 ulimit可以查看栈空间的大小限制
    error = acct_stack_growth(vma, size, grow);
    if (!error) {
        ......
            // 开始扩充
        vma->vm_start = address;
        ......
    }
    return error;
}

线程栈

Linux 线程创建分为两个层面：用户态 glibc 中实现线程栈；内核态由 clone 系统调用创建执行流。

glibc 中的 create_thread 会先申请用户栈内存，再把这块内存传给 clone。申请过程大致是：

• 先尝试 get_cached_stack 复用已有缓存栈；
• 没有缓存时，使用 mmap 申请一块匿名页内存；
• 将 pthread 对象先放到栈上；
• 把这个栈挂到链表中统一管理。

进程堆内存管理

程序运行时会大量申请和释放各种大小的对象，直接使用内核的 mmap、brk 并不现实：频繁的系统调用开销大，碎片率也很难控制。因此，应用开发者和内核之间需要一个用户态内存分配器，比如 glibc 中的 ptmalloc、Google 开发的 tcmalloc。

ptmalloc

分配区（arena）

ptmalloc 使用分配区来管理从操作系统批量申请到的内存。

static struct malloc_state main_arena;

struct malloc_state {
    // 锁
    mutex_t mutex;
    struct malloc_state *next;
};

内存块（chunk）

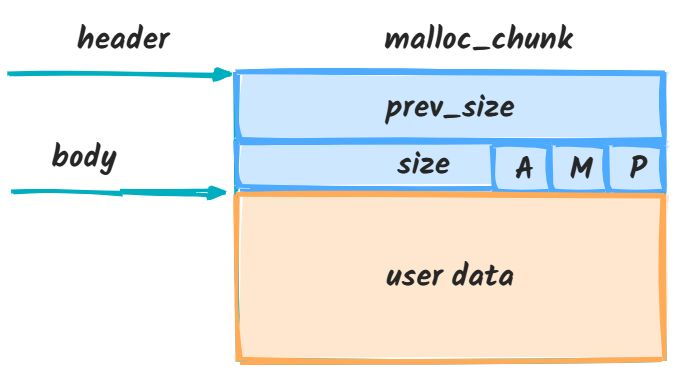

每个 arena 中最基本的分配单位是 malloc_chunk，由 header 和 body 两部分组成。

struct malloc_chunk {
    INTERNAL_SIZE_T prev_size;
    INTERNAL_SIZE_T size;

    struct malloc_chunk* fd;
    struct malloc_chunk* bk;

    struct malloc_chunk* fd_nextsize;
    struct malloc_chunk* bk_nextsize;
};

每次调用 malloc，都会分配一个大小合适的 chunk，并把 body 部分的 user data 地址返回给调用方。

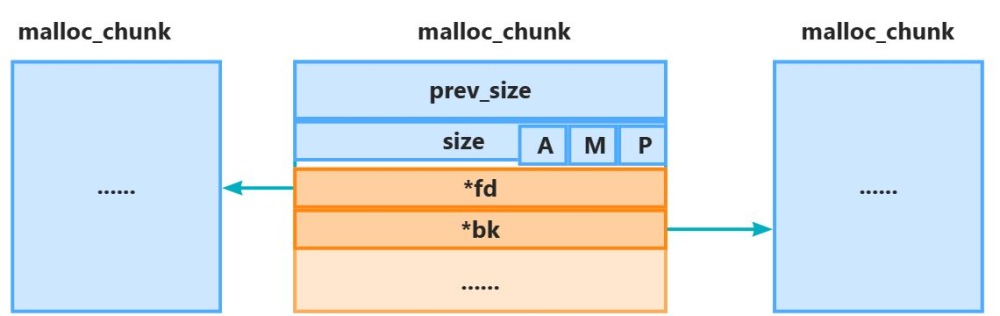

如果调用 free 释放内存，chunk 不会立刻归还内核，而是由 glibc 重新组织管理。空闲 chunk 的 body 区域中，fd、bk 字段会分别指向上一个和下一个空闲 chunk。

空闲内存块链表

glibc 会把大小相近的空闲 chunk 串起来，组成一个 bin。ptmalloc 中共有四类 bin：

• fastbins
• smallbins
• largebins
• unsortedbins

struct malloc_state {
    mfastinptr fastbins[NFASTBINS]; // 最小空闲内存块链表
    mchunkptr top; // TOP chunk；当所有空闲链表都申请不到时，会从这里申请
    mchunkptr last_remainder;
    /* bins
     * NBINS=128，这里一共有256个空闲链表，
     * smallbins、largebins、unsortedbins 都使用这个链表数组
     */
    mchunkptr bins[NBINS * 2];
    unsigned int binmap[BINMAPSIZE];
};

fastbins

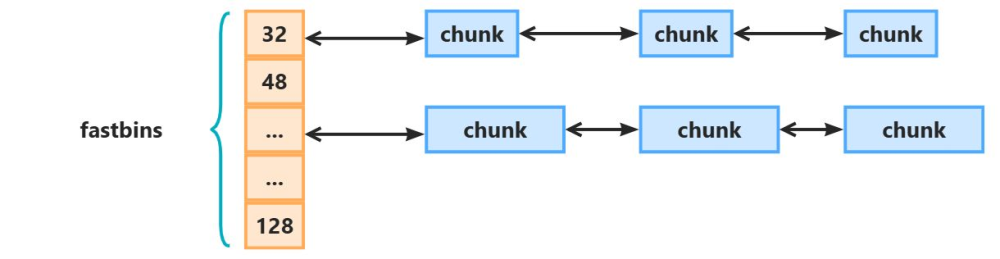

每个 bin 链表管理的都是固定大小的 chunk。64 位系统下，各链表分别管理 32 字节、48 字节……128 字节等不同尺寸的 chunk。

glibc 提供 fastbin_index 函数，可以根据要申请的内存大小快速定位到 fastbins 中对应的下标。

#define fastbin_index(sz) \
((((unsigned int)(sz)) >> (SIZE_SZ == 8 ? 4 : 3)) - 2 )

// 32位系统中 SIZE_SZ=4；64位系统是 8
// fastbin_index(32) = 0
// fastbin_index(64) = 2; 因为 64 = 2^6，100000 >> 4 = 4，4 - 2 = 2

smallbins

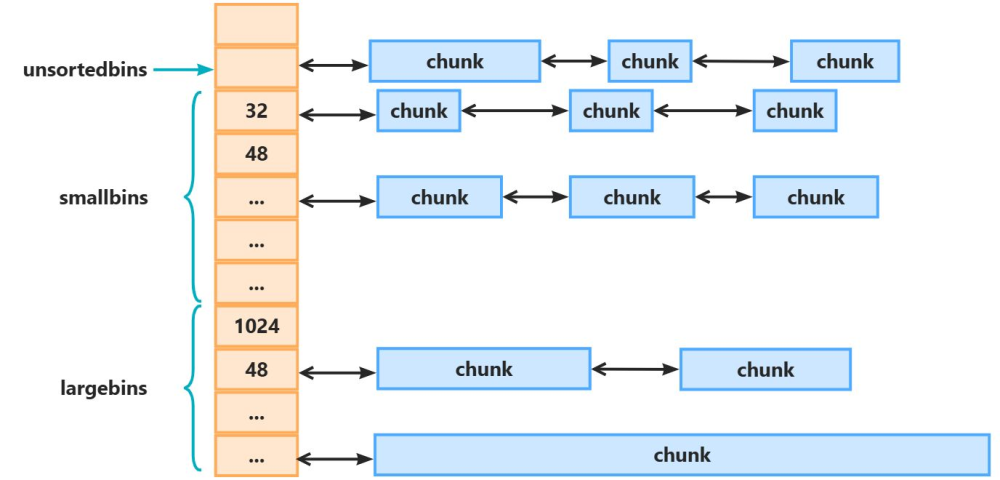

smallbins 通过 malloc_state 的 bins 成员管理，总共有 64 个链表。和 fastbins 一样，同一个 smallbin 中的 chunk 大小一致。

largebins

largebins 与 smallbins 的差别在于它管理的内存块更大，从 1024 字节起步。相邻 largebin 之间的尺寸间隔不再是固定等差数列，这样可以减少链表数量。因此，同一个 bin 内的 chunk 大小可能不同，但会落在一定范围内。

unsortedbins

unsortedbins 中的 chunk 不像 smallbins、largebins 那样尺寸相同或相近，它管理的内存块大小不固定，更多时候被当作缓存使用。

top chunk

top chunk 是独立于 fastbins、smallbins、largebins 和 unsortedbins 的特殊 chunk。当没有空闲 chunk 可用，或者需要分配的 chunk 大到各类 bins 都无法满足时，就会尝试从 top chunk 分配。

top chunk 的本质是堆空间末尾的一块连续空闲内存，不会加入任何 bin 链表，而是作为堆的边界块存在。它的主要作用有两个：

• 当其他 bin 没有足够大的空闲块满足申请请求时，直接从 top chunk 中切割内存；
• 当 top chunk 剩余空间不足时，通过 brk() 或 mmap() 向内核申请扩展堆空间，扩展后的新空间会合并到 top chunk 中。

malloc 的内存分配过程

从前面的梳理可以看出，glibc 在分配区 arena 中分别用 fastbins、bins（其中保存着 smallbins、largebins 和 unsortedbins）以及 top chunk 来管理已经申请到的空闲内存。这样，当用户申请内存时，malloc 就能根据请求大小去合适的 bin 中查找 chunk。

例如，申请 30 字节时，会到 32 字节的 bin 链表里摘下一个 chunk；申请 500 字节时，会到 512 字节的 bin 链表里取一个 chunk。用户释放内存时，glibc 再根据 chunk 的大小，把它放回合适的 bin 中，供后续申请复用。

ptmalloc 管理的 chunk 还可能发生拆分或合并：申请小块但没有完全匹配的 chunk 时，会把大块拆成多个小块；申请大块而系统中又存在大量小块时，则会合并小块，以降低碎片率。这样，不管如何申请和释放，都不会产生严重的碎片问题，这就是 glibc 内存分配器的核心思路。

当真正调用 malloc 时，会依照以下顺序逐级尝试：

1. 请求字节数小于 fastbins 管理的最大块大小时，先从 fastbins 申请，成功即返回；
2. 请求字节数小于 smallbins 管理的块大小时，从 smallbins 申请，成功即返回；
3. 从 unsortedbins 中尝试申请；
4. 从 largebins 中尝试申请；
5. 如果前面都没成功，尝试从 top chunk 中分配；
6. 最后仍不可用，则通过 mmap 等系统调用向操作系统申请内存。

这些步骤中，只要某一步成功，分配就立即返回，后续步骤不再执行。当 top chunk 也没有足够空间时，会调用 SYSMALLOc 向操作系统发起内存申请，SYSMALLOc 内部就是通过 mmap 等系统调用完成实际申请。

内核中虚拟内存、物理内存以及缺页中断的相关知识，可参考上一篇《Linux内核学习之虚拟内存和物理内存》。
