F2FS Large Folio 可写优化：Subpage追踪、GC大页感知与原子写内核实现

在云栈社区的技术讨论中，文件系统演进一直是个热门话题。这个由小米工程师 Nanzhe Zhao 发起的 Patchset（[PATCH v2 00/14] f2fs: support & optimize large folios for writable files）【1】正是 F2FS 文件系统演进过程中的关键一步。

在此 Patchset 之前，F2FS 主要在只读路径支持 Large Folio（大页/多页连续内存块）。该补丁集全面打通并优化了 F2FS 在可写文件（Writable Files）Buffered I/O 路径下的 Large Folio 支持。

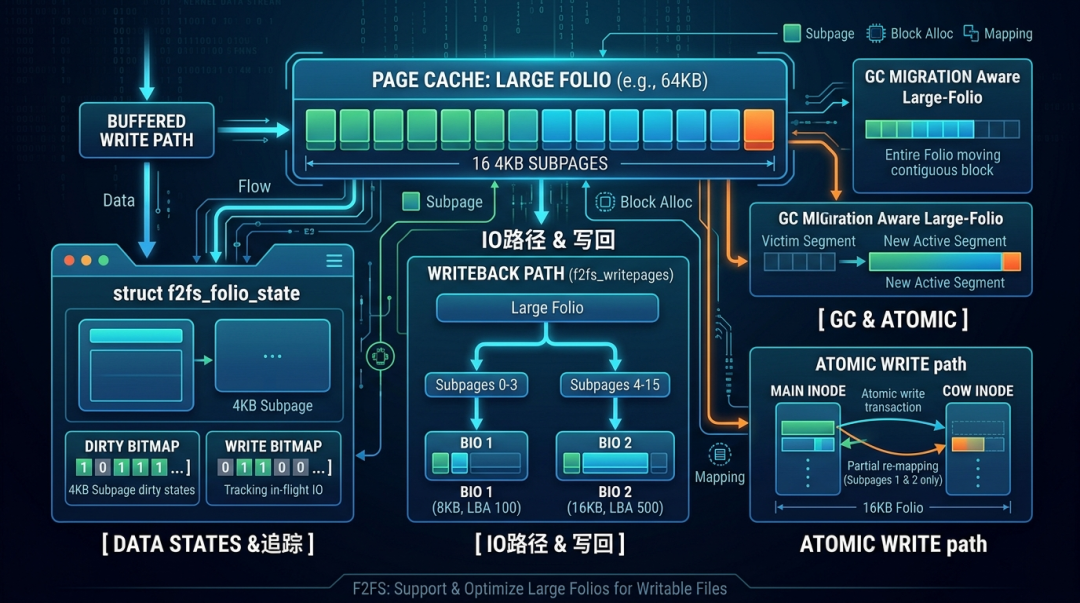

为了全面且深入地剖析这个 Patchset 的架构和代码实现，下面结合架构图、数据结构关系图、核心代码路径流程图，并深入到具体的函数及 patch 变更细节进行详细分析。

一、核心矛盾与架构设计演进

在引入这个 Patchset 之前，F2FS 的核心矛盾在于：内核 Page Cache 已经升级为以 Folio（支持多页连续内存，如 16KB/64KB）为单位管理，但 F2FS 内部的状态追踪和磁盘 allocation 依然严格依赖 4KB 子页（Subpage）。

1. 状态管理架构重构：从单页到大页子状态

在传统 F2FS 中，page->private 用于存储单页的标志（如 F2FS_SET_PRIO 等）。但在 Large Folio 场景下，一个 Folio 包含多个 4KB 页面，如果继续只用单个标志位，就会丢失子页粒度的脏状态（Dirty Status）和写回状态（In-flight Write I/O）。

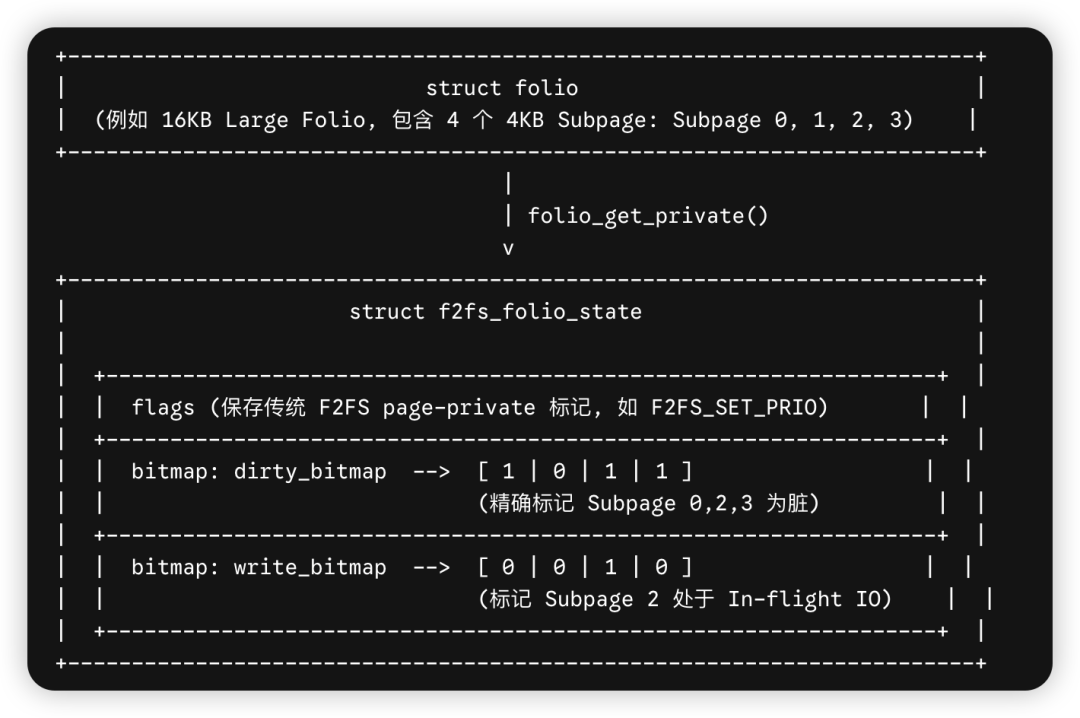

补丁 01/14 对 f2fs_folio_state 进行了大幅重构与扩展：

二、核心代码路径剖析与图解

Patchset 的主要工作集中在重构 Buffered Write（缓冲写）、Writeback（写回）、Partial Truncate（局部截断）、GC 这几大核心代码路径。

1. Buffered Write（缓冲写入路径）

关联 Patch: 03/14 f2fs: support regular file buffered writes on large folios

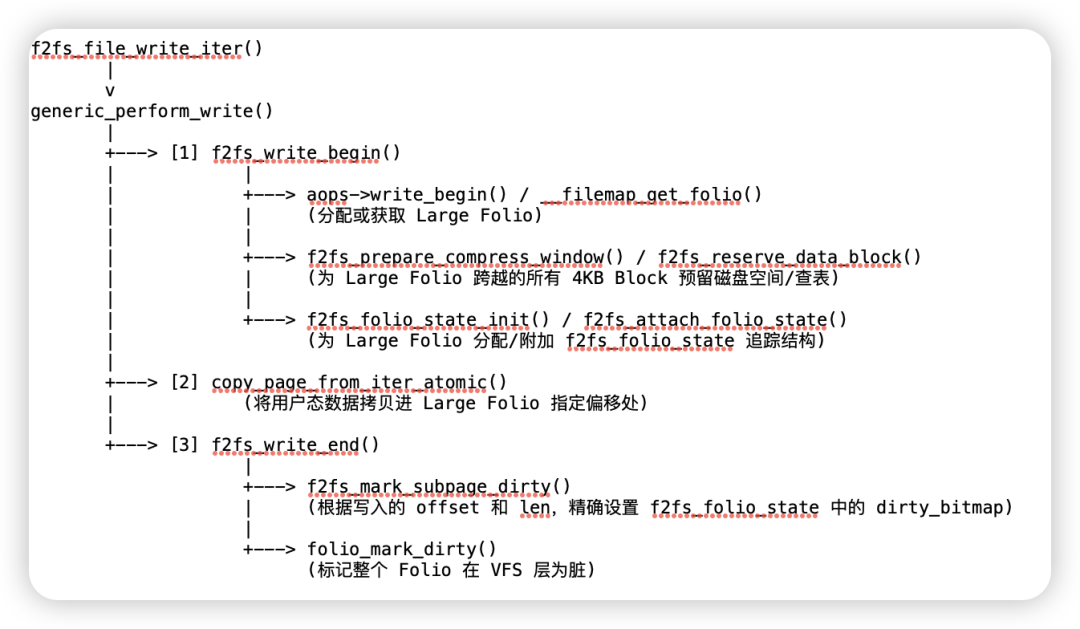

代码路径流程图：

代码关键点深入：

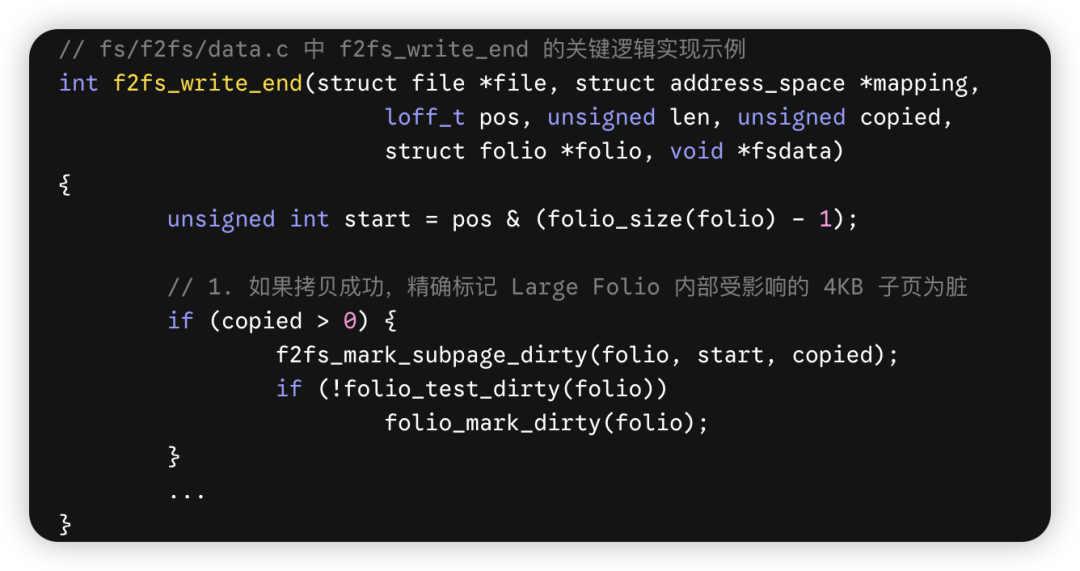

在 f2fs_write_end() 中，不能简单地标记整个 Folio 为脏，而是需要按子页粒度更新状态：

2. Writeback（写回/刷盘路径）

关联 Patch: 02/14 f2fs: carry subpage offset and count in write IO & 05/14 f2fs: support large folio writeback

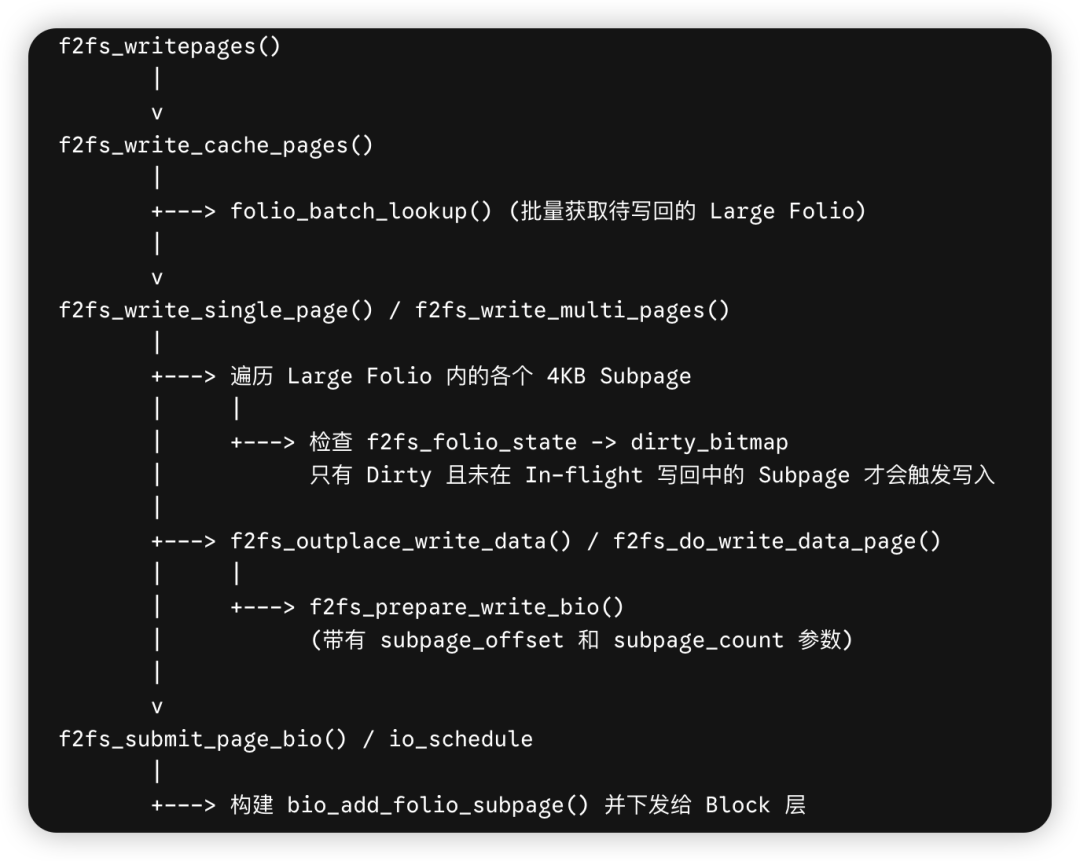

当系统进行 Sync 或后台刷写（wb_work）时，Large Folio 需要被转换为多个 Bio 提交给块设备层：

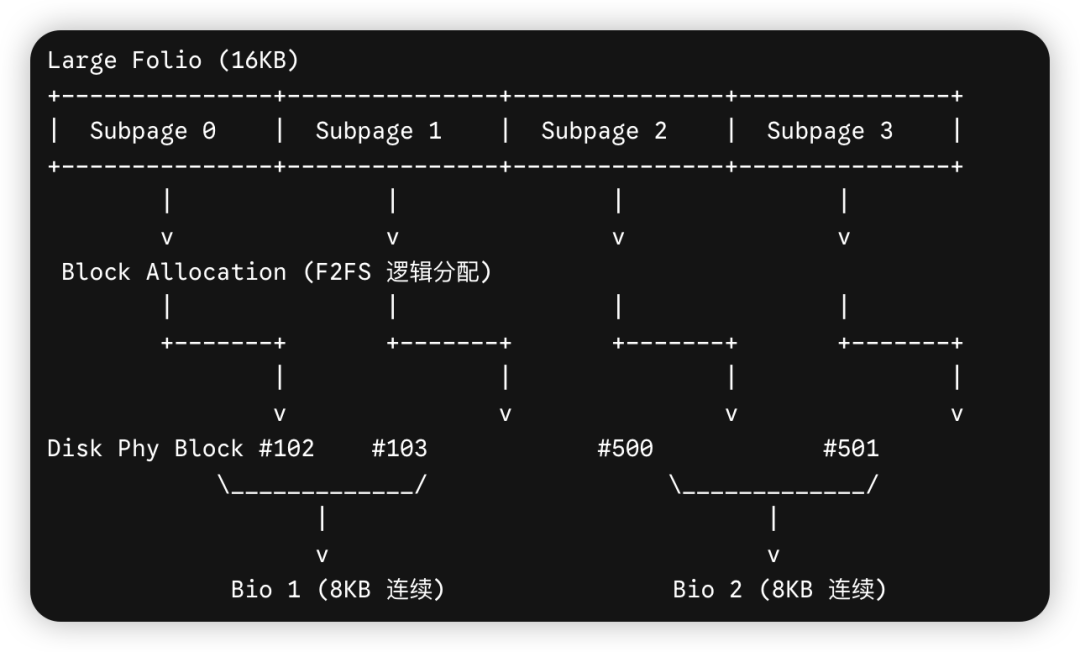

图解 Bio 拼装与磁盘映射：

Large Folio 在物理磁盘上分配的 Block 可能是不连续的（如 Out-of-place write 机制），Patch 重新设计了 Bio 的构建过程：

3. Partial Truncate（局部截断路径）

关联 Patch: 10/14 f2fs: handle partial truncate of large folio dirty subpages

核心问题分析：

假设用户调用 truncate() 将文件裁剪到中间位置，裁剪点刚好落在一个 16KB Large Folio 的第 2 个 Subpage 中间（如下图）。

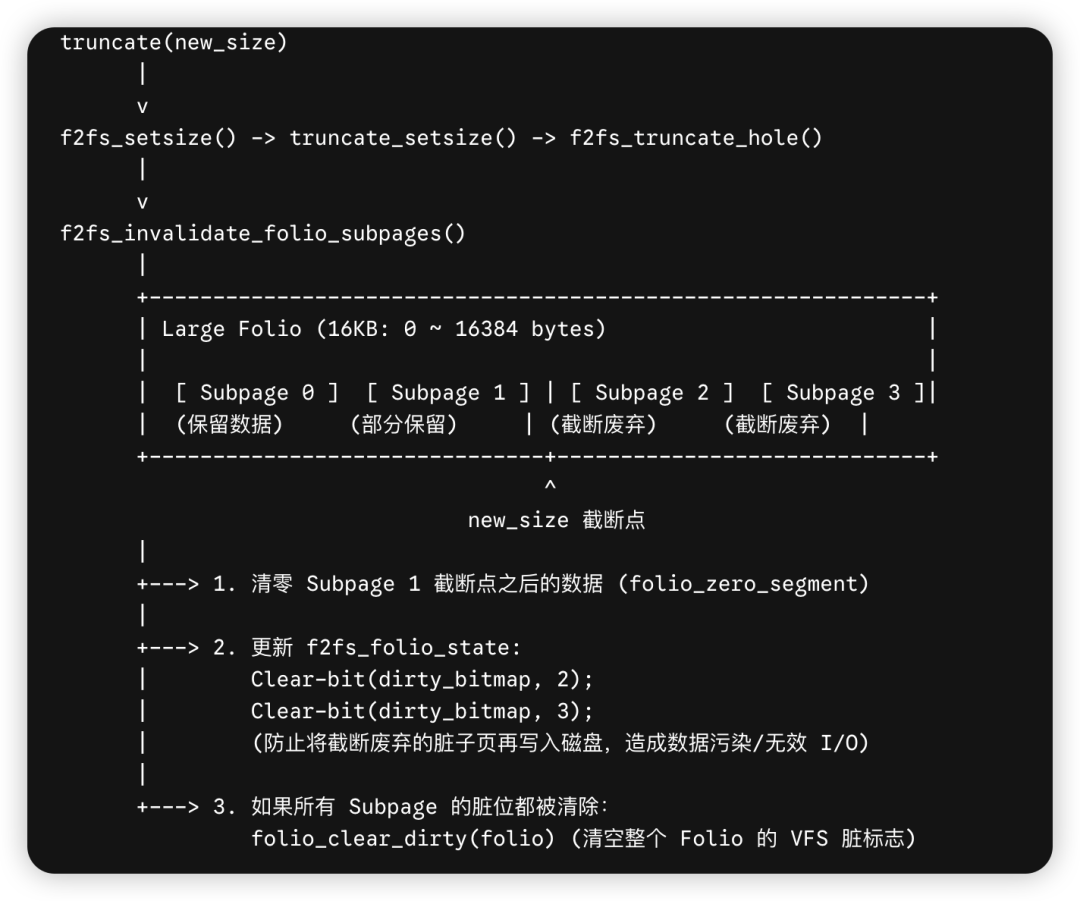

截断处理流程图：

4. GC 迁移（Garbage Collection 路径）

关联 Patch: 07/14 f2fs: make GC migration large-folio aware

4.1 核心矛盾与解决思路

F2FS 作为日志结构文件系统（Log-structured File System），其后台 GC（或前台迫近 GC）的核心逻辑是：将 Victim Segment（垃圾回收目标段）中的有效 Block 搬迁（Migrate）到全新的 Active Segment 中，然后回收旧段。

在 Large Folio 引入前，F2FS 的 GC 是完全基于单页（4KB Page）驱动的：

• 扫描 Block Bitmap 找到有效 4KB Block。
• 通过 Page Cache 读取该 4KB Page。
• 分配新的 4KB 物理 Block 并写回（Out-of-place write）。

大页引入后的致命矛盾：

如果一个 64KB 的 Large Folio 跨越了多个 4KB 物理 Block，而 GC 依然按照老的 4KB 粒度去拆散搬迁，会导致：

• Folio 被强制裂变（Split/Invalidate）：打乱 Page Cache 中大页连续性，引发严重的锁竞争。
• 数据状态撕裂：如果该 Large Folio 此时刚好部分在 Page Cache 中为 Dirty 状态，按单页迁移会导致内存数据与磁盘映射状态不一致。

Patch 07/14 的解决方案：

让 GC 能够感知（Aware）Large Folio 的存在。在对有效 Block 进行迁移时，优先查找并锁定其对应的整个 Large Folio；如果该 Folio 覆盖了多个相邻的 Block，将整个 Folio 涉及的所有子页/物理块作为一个整体进行批量迁移。

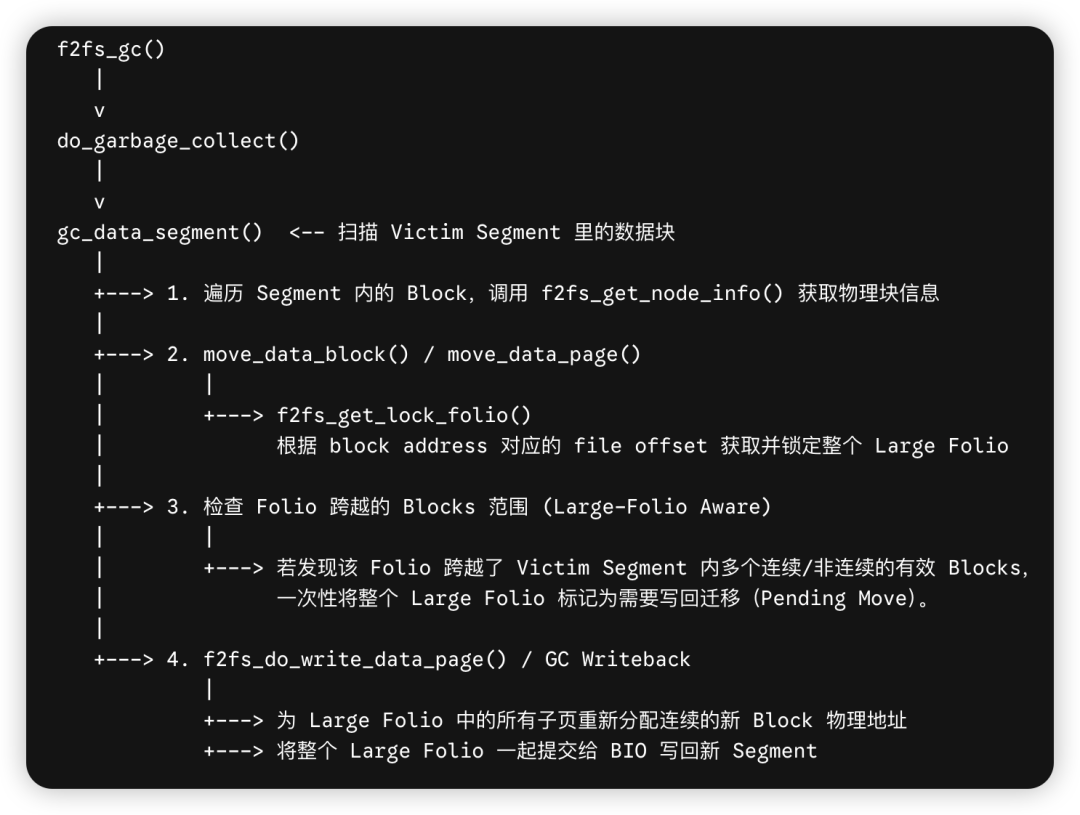

4.2 GC 迁移代码路径流程图

4.3 GC 迁移的物理-内存映射演进图解

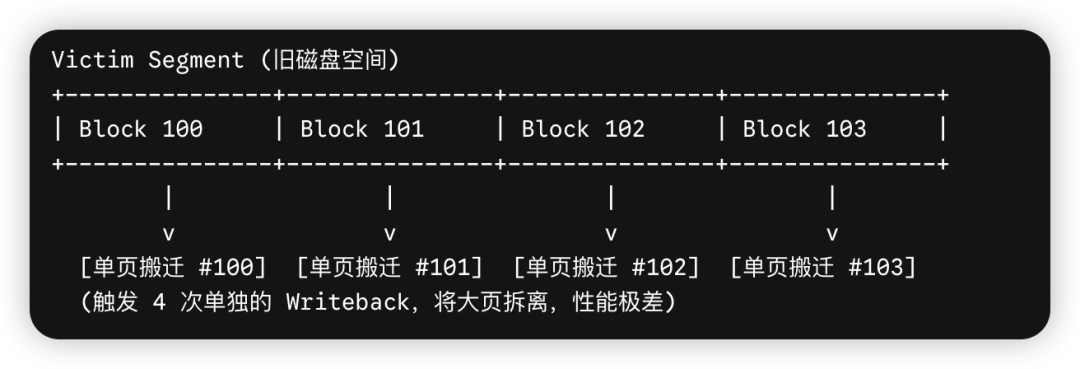

传统单页 GC（容易拆散大页）：

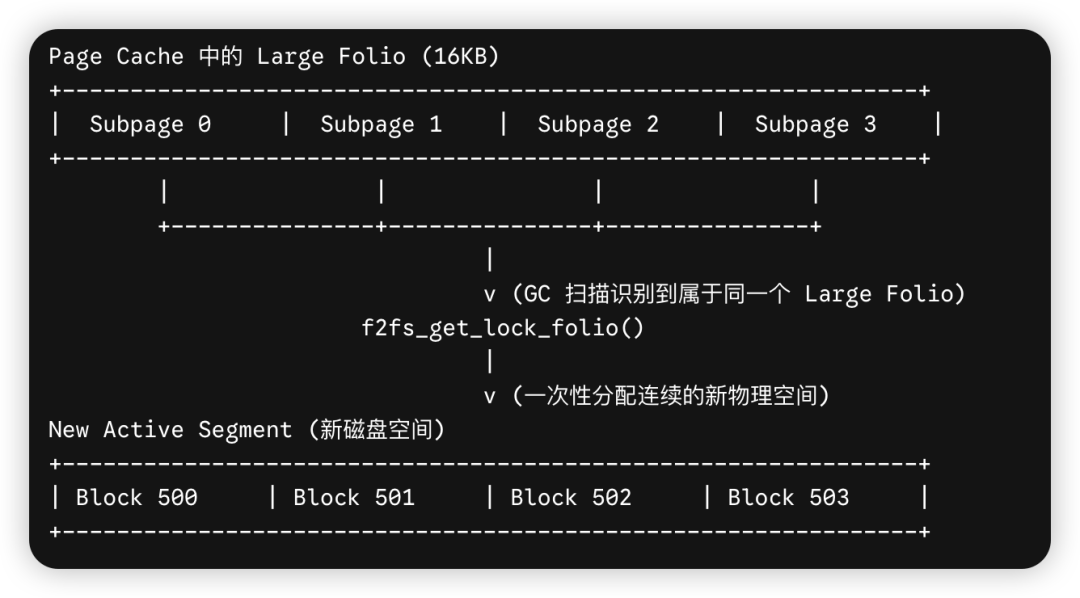

Large-Folio Aware GC（整体锁定与批量重定址）：

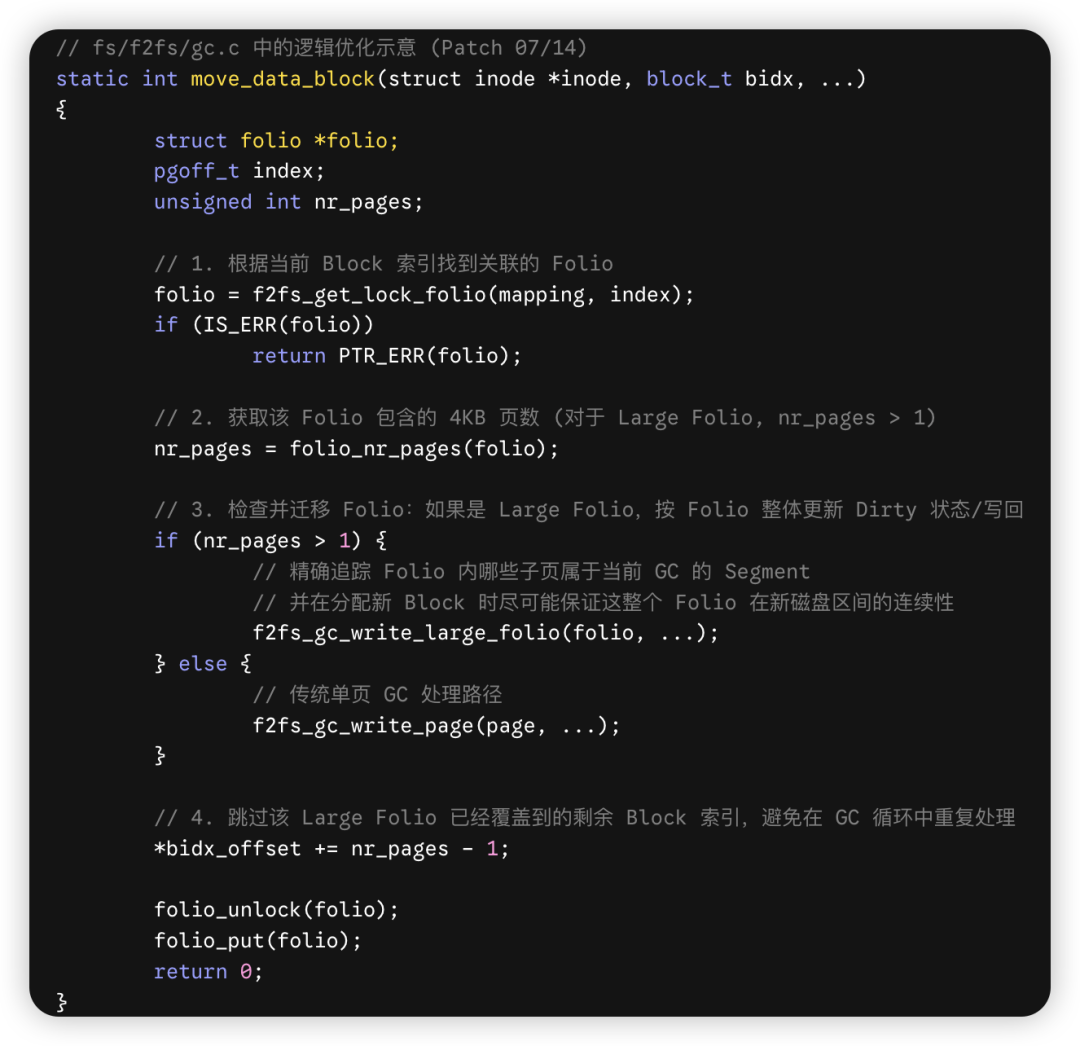

4.4 核心代码细节剖析 (fs/f2fs/gc.c)

在 fs/f2fs/gc.c 中，针对 GC 搬迁逻辑做出了关键调整，确保不会把大页中的 Subpage 重复处理或漏处理：

通过在 GC 路径引入对 Large Folio 的感知：

• 避免碎片化：成功防止了前后台 GC 将 Page Cache 中连续的大页强行打散。
• 重分配连续性：在搬迁写入新 Segment 时，由于整个 Large Folio 一起提交，磁盘能够重新获得分配连续 Block 的机会（Contiguous Allocation），从而进一步保障了文件后续读取的 I/O 吞吐性能。

5. Atomic Write（原子写入路径）

关联 Patch: 04/14 f2fs: support atomic file large folios buffered write

5.1 核心矛盾与解决思路

F2FS 的 Atomic Write（原子写）是其最特色的功能之一，被广泛应用于 SQLite、数据库引擎及 Android 系统关键服务（如 Setting/Config 数据库）中。它的核心原则是："要么全写，要么全不写"，用于避免数据库在断电或 Crash 时产生半写（Partial Write / Torn Page）导致数据损坏。

F2FS 传统 Atomic Write 机制：

• 当文件开启原子写（F2FS_IOC_START_ATOMIC_WRITE）后，用户态向该文件写入的数据不会直接覆盖原有的主 inode 物理 Block。
• F2FS 会在内存中维护一个匿名的 COW Inode（Copy-On-Write 临时索引节点）。
• 脏页（Dirty Pages）在写回或 commit 之前，被重定向并挂载到 COW Inode 上；直到用户调用 F2FS_IOC_COMMIT_ATOMIC_WRITE 时，才统一将 COW Inode 的物理映射批量替换/合并（Commit）到主 inode 中；如果调用 F2FS_IOC_ABORT_ATOMIC_WRITE 则直接丢弃 COW Inode。

大页引入后的致命矛盾：

• 映射错位（Mapping Mismatch）：传统的 COW 重定向逻辑依赖于 page->mapping 是否指向主 inode 或 COW Inode。在 Large Folio 场景下，一个 Folio 包含多个 4KB Subpage，如果部分子页在原子写区间内被修改、部分未被修改，调用 folio_file_mapping() 时会产生映射冲突。
• 脏页追踪撕裂（Dirty Tracking Fragmentation）：COW Inode 需要精准知道 Large Folio 中哪些子页（Subpages）被原子写动过，哪些子页仍然需要引用主文件原有的物理地址。如果简单以整个 Folio 粒度做 COW，会导致大量的无效物理块复制写放大。

Patch 04/14 的解决方案：

• 引入 Large Folio 级别的 COW 脏子页标记：结合 f2fs_folio_state 中的 dirty_bitmap，允许一个 Large Folio 在 COW 阶段只为真正修改过的子页（Dirty Subpages）分配 COW 临时 Block。
• 适配 f2fs_write_begin/f2fs_write_end 的原子写上下文：在缓冲写入（Buffered Write）阶段，提前检查文件是否处于 FI_ATOMIC_FILE 状态，并在准备大页时正确挂载 COW Inode 映射。

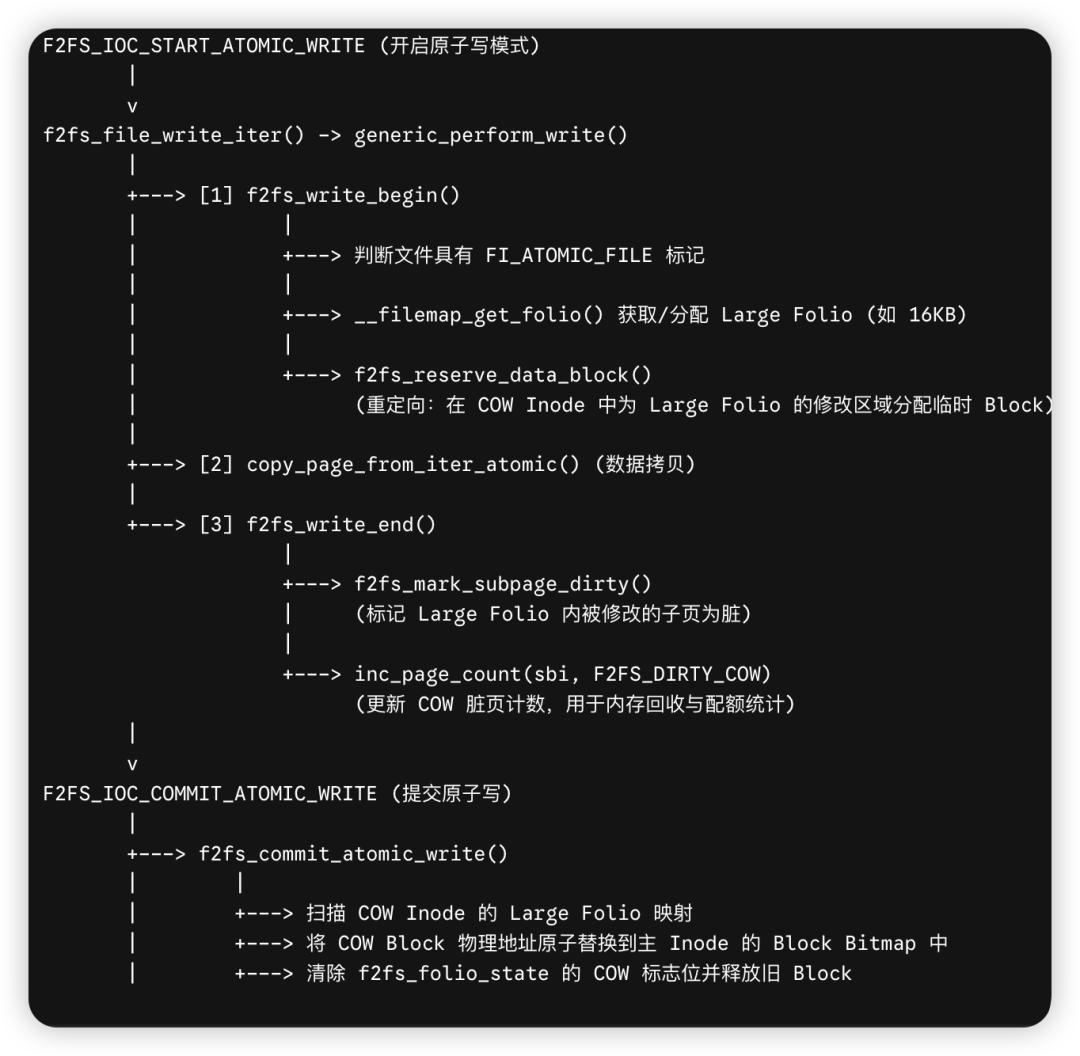

5.2 Atomic Write 代码路径流程图

5.3 Atomic Write 的物理-逻辑映射演进图解

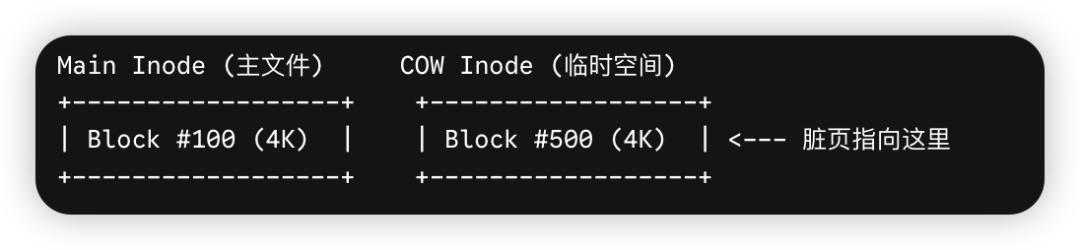

传统单页 COW：

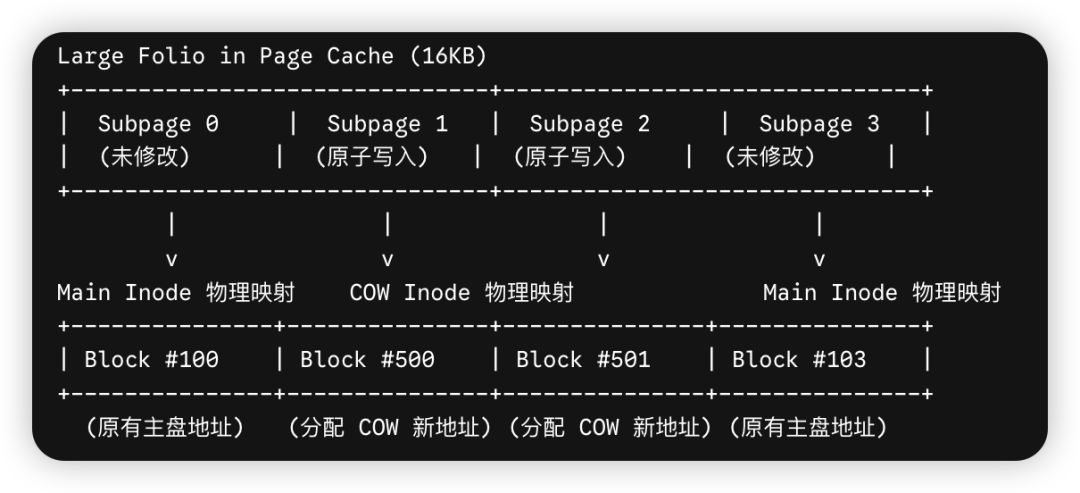

Large Folio 下的精细化 COW（Patch 04/14）：

5.4 核心代码细节剖析 (fs/f2fs/segment.c / fs/f2fs/data.c)

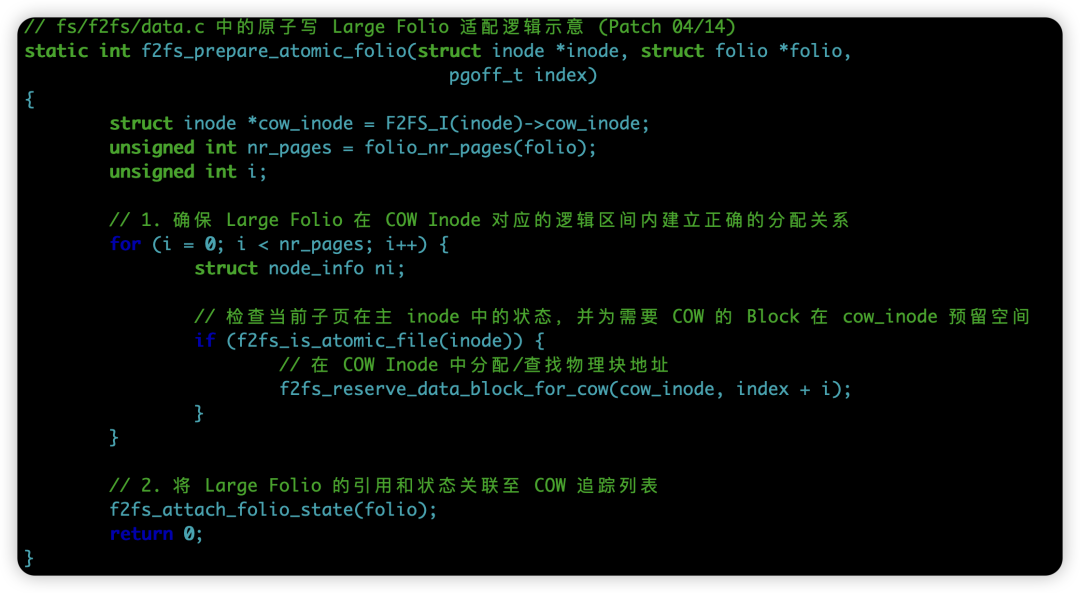

在 Patch 04/14 中，重点修改了 f2fs_prepare_atomic_page() 以及 f2fs_write_end() 路径对 Large Folio 的判断：

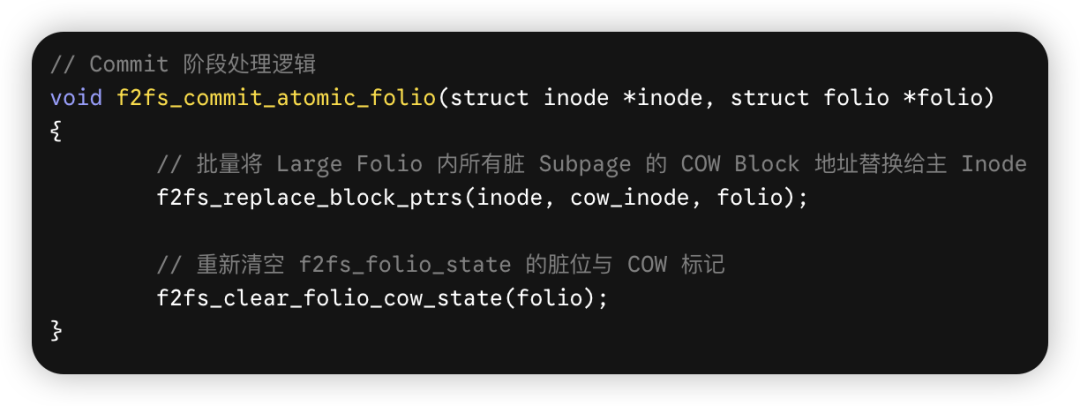

在提交阶段（f2fs_commit_atomic_write），代码会按 Large Folio 的 folio_nr_pages() 批量合并物理映射，极大缩短了 SQLite COMMIT 时的临界区延迟：

通过 Patch 04/14 的补全，F2FS 的 Atomic Write 具备了完整的 Large Folio 支持：

• 数据库性能大幅提升：SQLite 等高频调用原子写的文件在开启大页后，write_begin/end 的内存锁定与分配开销降低，COMMIT 批量替换映射的速度显著加快。
• 零数据损坏风险：保持了原子写防断电半写（Torn Page）的强可靠性安全边界，同时通过 f2fs_folio_state 保证了在 COW 过程中子页粒度物理地址映射的精准无误。

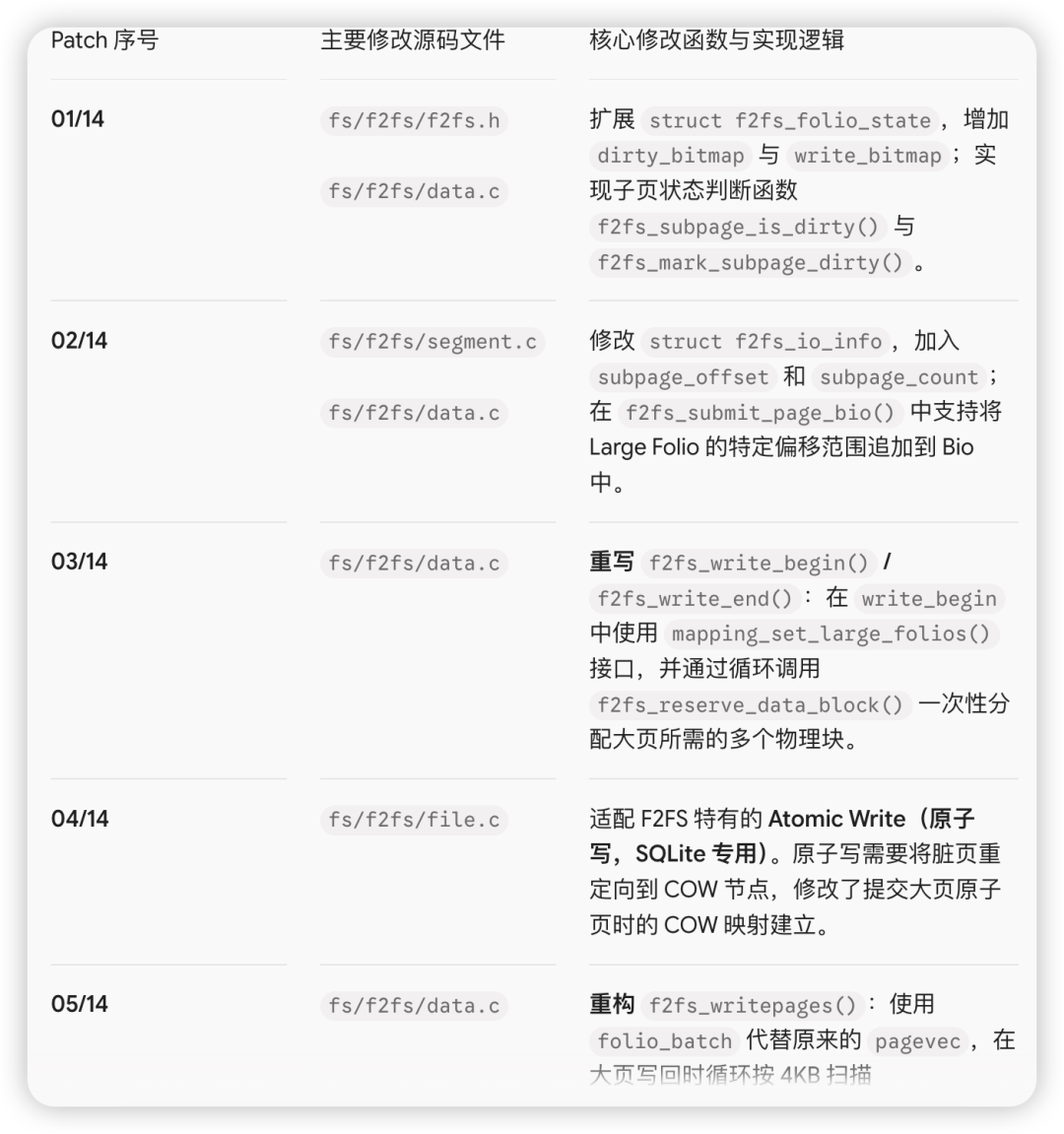

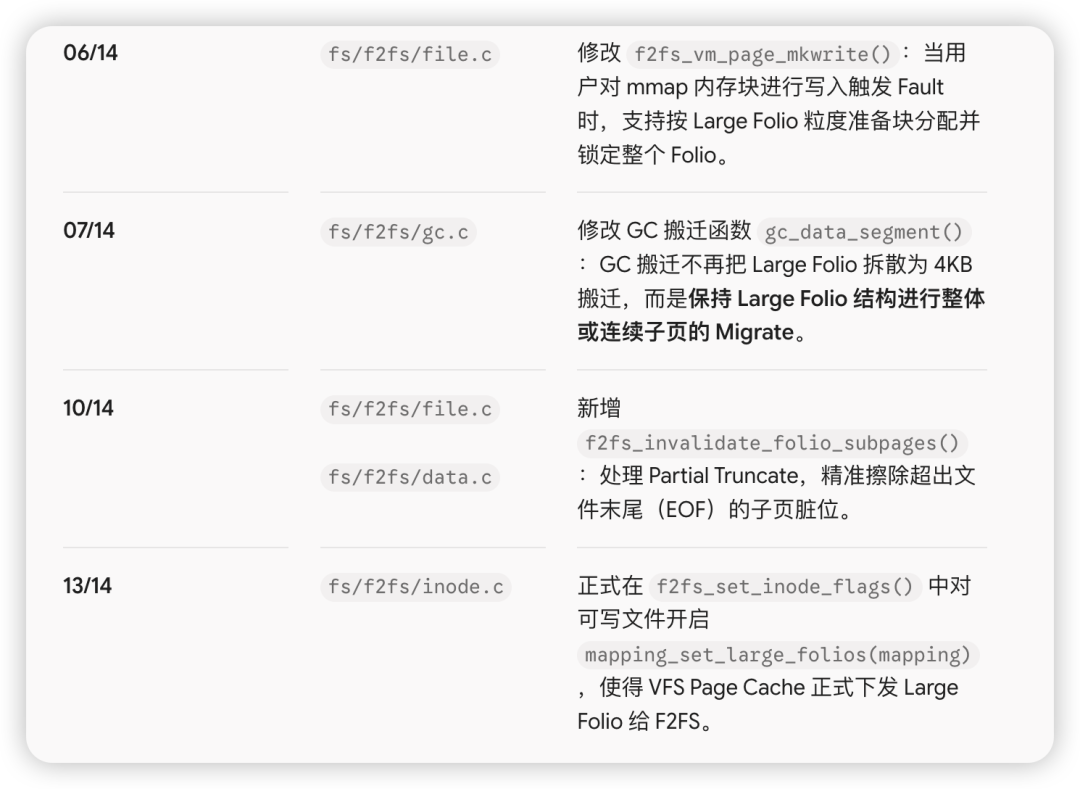

三、核心 Patch 细节与关键修改点拆解

四、总结：Patchset 的改进成效

通过上述架构图与代码路径的处理，该 Patchset 实现了以下效果：

• 写放大与 CPU 锁开销降低：Buffered Write 阶段由原来的逐页（4KB）获取 page_lock 变为对 Large Folio（如 64KB）只锁一次，大大减少了锁竞争和 TLB invalidate 频率。
• I/O 连续性提升：分配物理块时能够一次性连续申请，写回时拼装出更大的连续 Bio，极大提升了 UFS/NVMe 存储介质的顺序写性能。
• 状态管理无缝衔接：通过 f2fs_folio_state 的细粒度子页追踪，完美解决了内存大页粒度与磁盘 4KB Block 粒度对齐不一致带来的数据安全与局部截断难题。

让我们共同期待 Nanzhe 的这个 patchset 早日合入 mainline。
