DA14531 BLE DTM射频测试全流程：SDK配置与MT8852B环境搭建实战

DA14531 测试前的准备

对于标准的蓝牙 LE DTM 测试（遵循蓝牙 LE 核心命令），建议直接使用最新 SDK 中的 prod_test 项目，路径如下：

\SDK_6.0.12….\projects\target_apps\prod_test\

如果不想重新编译，也可以直接使用官方预编译好的 DTM 二进制文件，位置在：

\SDK\6.0.12….\binaries\da14531\prod_test

有一点需要特别注意，一定要预留出用来通讯的 UART。你可以根据实际硬件留出的 UART 引脚来配置 prod_test，也可以使用 SDK 默认配置，SDK 自带支持 3 组 UART：

• 2-wire UART：P0_00，P0_01
• 1-wire UART：P0_03 或 P0_05

固件可以烧录到 RAM 或者外部 flash。

硬件端还需要将同轴线焊接到射频测试点上，并把天线及天线匹配部分移除。完成这些之后，DA14531 的固件、UART 通信、硬件连接和烧录环节就都准备妥当了。

Anritsu MT8852B BLE 测试环境搭建

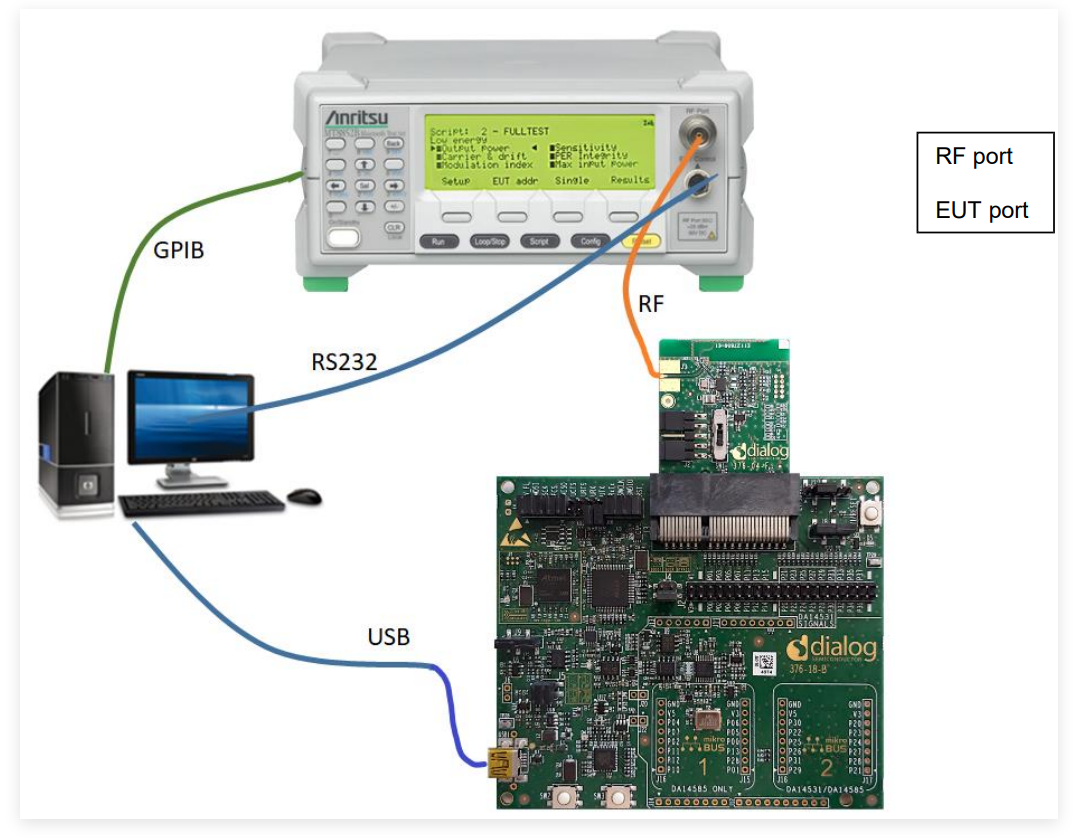

对于图中所示的连接方式，MT8852B 的 EUT 控制端口电缆（测试仪随附）需要接到电脑的物理串行端口上。如果电脑没有原生串口，也可以通过串口转 USB 转换器（例如 UC232R-10 或 Chipi-X10）接到 USB 端口。

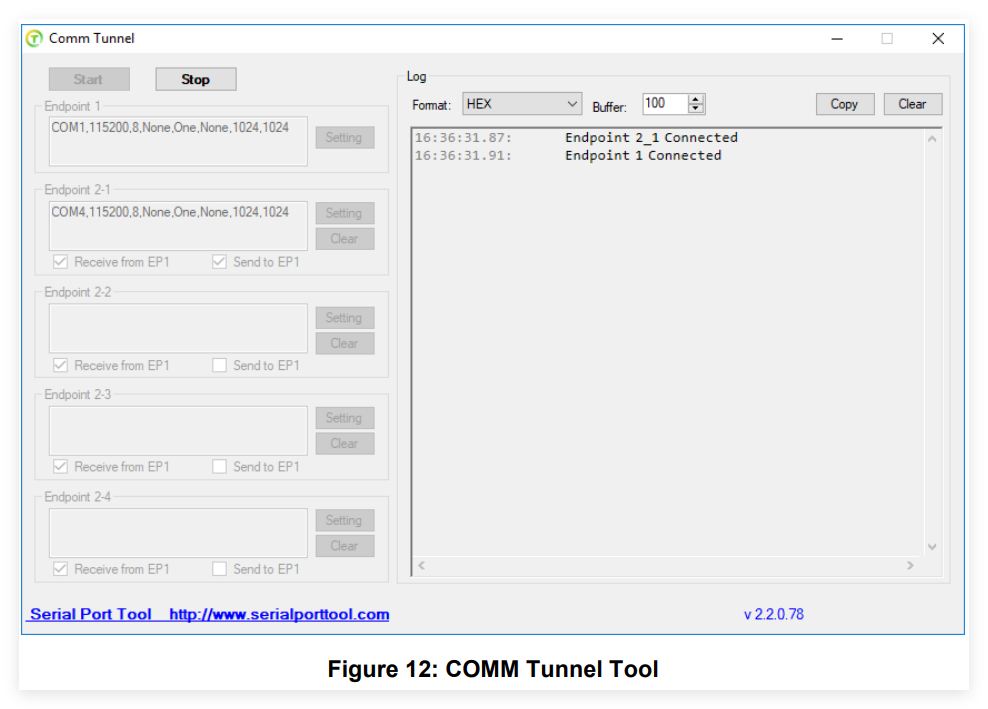

PC 上运行的 COMM Tunnel 工具负责将物理串口（比如 COM1，也就是 MT8852B 测试设备所连接的端口）与 Pro-DK 板上的虚拟 COM 口（比如 COM4）桥接起来。Pro-DK 板会在 PC 上枚举出两个虚拟串口，例如 COM4 和 COM5。这里必须选编号较小的那一个（本例中是 COM4）用于 UART 通信。第二个虚拟 COM 口是 SPI 通道，用来把主板上的 Power Profiler 数据传输到 PC 端的 SmartSnippets Power Profiler 工具。

以 DA14531 开发板为例，原理相通。

在启动 COMM Tunnel 之前，可以先用同一个 PC USB 端口和 Pro-DK 虚拟 COM 口完成 RF 测试固件的下载。固件下载完毕后，再启动 COMM Tunnel 开始射频测试。对于基本的发送（Tx）和接收（Rx）测试，支持直接在前面板上操作。此时只需要启动 COMM Tunnel，不需要 GPIB 连接。

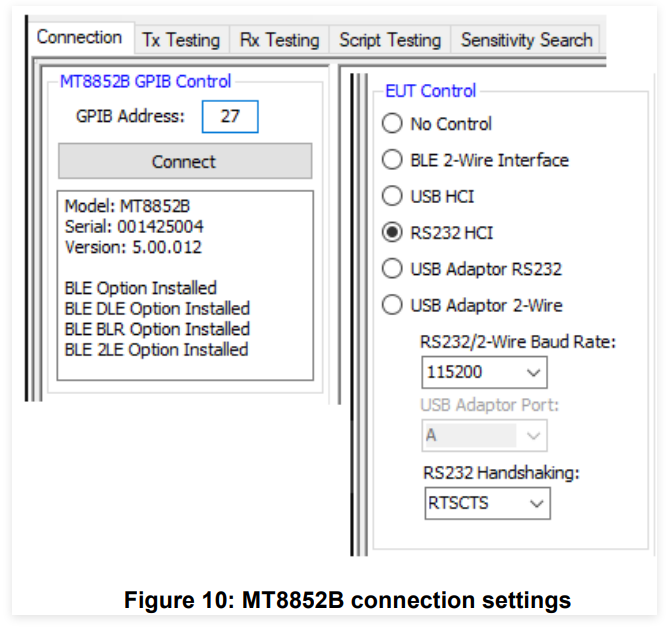

如果使用 Anritsu 的蓝牙 LE 测量软件跑脚本测试并生成测试报告，这个场景则需要测试仪与 PC 之间建立 GPIB 连接。Anritsu 蓝牙 LE 测量软件中的 MT8852B 连接设置界面如下：

COMM Tunnel 通信隧道配置

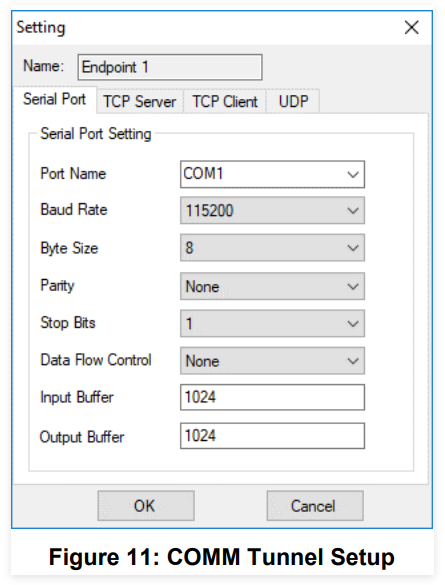

通信隧道的设置逻辑并不复杂：在 COMM Tunnel 工具里，当你在“端点 1”（测试仪）或“端点 2”（被测设备）上点击“设置”时，就会弹出下方的串口配置界面。填入正确的串口参数后，按下“开始”按钮即可建立隧道。

隧道建立后，PC 与 MT8852B 之间的串口数据就被透明转发了，接下来便可以根据测试计划执行各项 BLE 射频指标测量。整个流程的核心在于前期 UART 通路和固件准备是否到位，只要这两步不踩坑，后续的射频测试基本都能顺利跑通。如果你在实际调试中遇到问题，也可以到 云栈社区 和更多嵌入式开发者一起交流排查思路。
