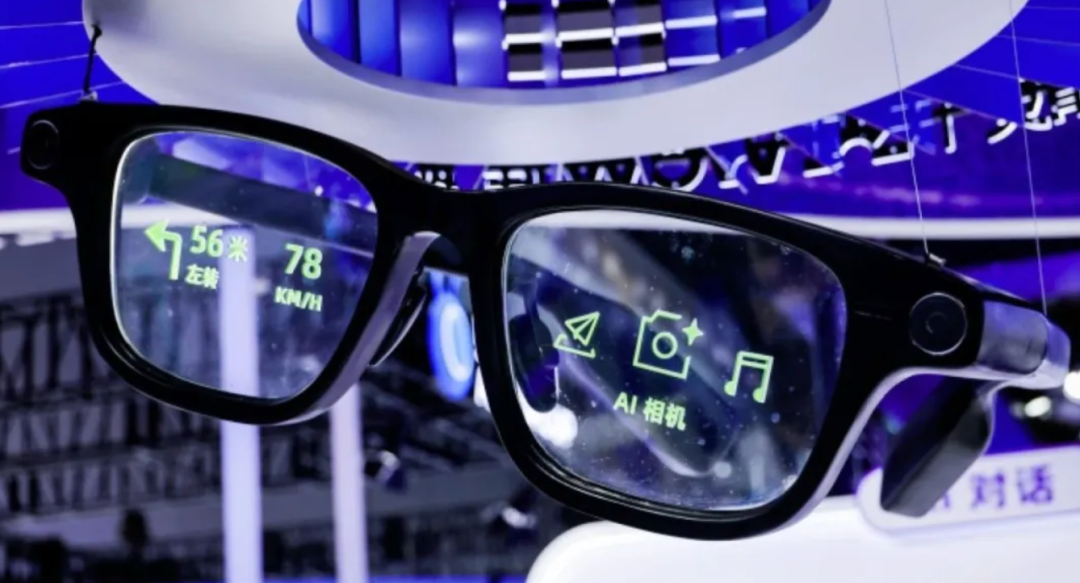

光波导 AR 眼镜是用一片特殊镜片把微型显示屏的画面引导到你的眼睛里，同时你还能透过镜片看到真实世界的智能眼镜。
10 月 13 日，阿里巴巴旗下千问办公发布了两款 AI 眼镜：N1 标准套装 2899 元起，N1 Pro 标准套装 3399 元起，主打第一视角影像、眼动追踪、虹膜核身、体征监测、全天候环境感知与 AI 主动服务。
但飞哥毕竟囊中羞涩，于是找到了一款开源的光波导 AR 智能眼镜。它基于全志 V821 高集成度、低功耗的视觉处理 SoC 主控，采用杰理 JL7016 蓝牙音频处理，搭载 800 万像素索尼 IMX219 相机模块，使用 JBD 蜂鸟 Mini 1 单色光引擎作为 MicroLED 光机和光波导镜片，打造一片绿色 640*480 显示区域，将菜单、文字和图像显示在眼前。内置三星 KLM 系列 eMMC 4GB 存储，配备可插拔 300mAh 磁吸电池，外壳采用 3D 打印，整体重量仅 50 克。

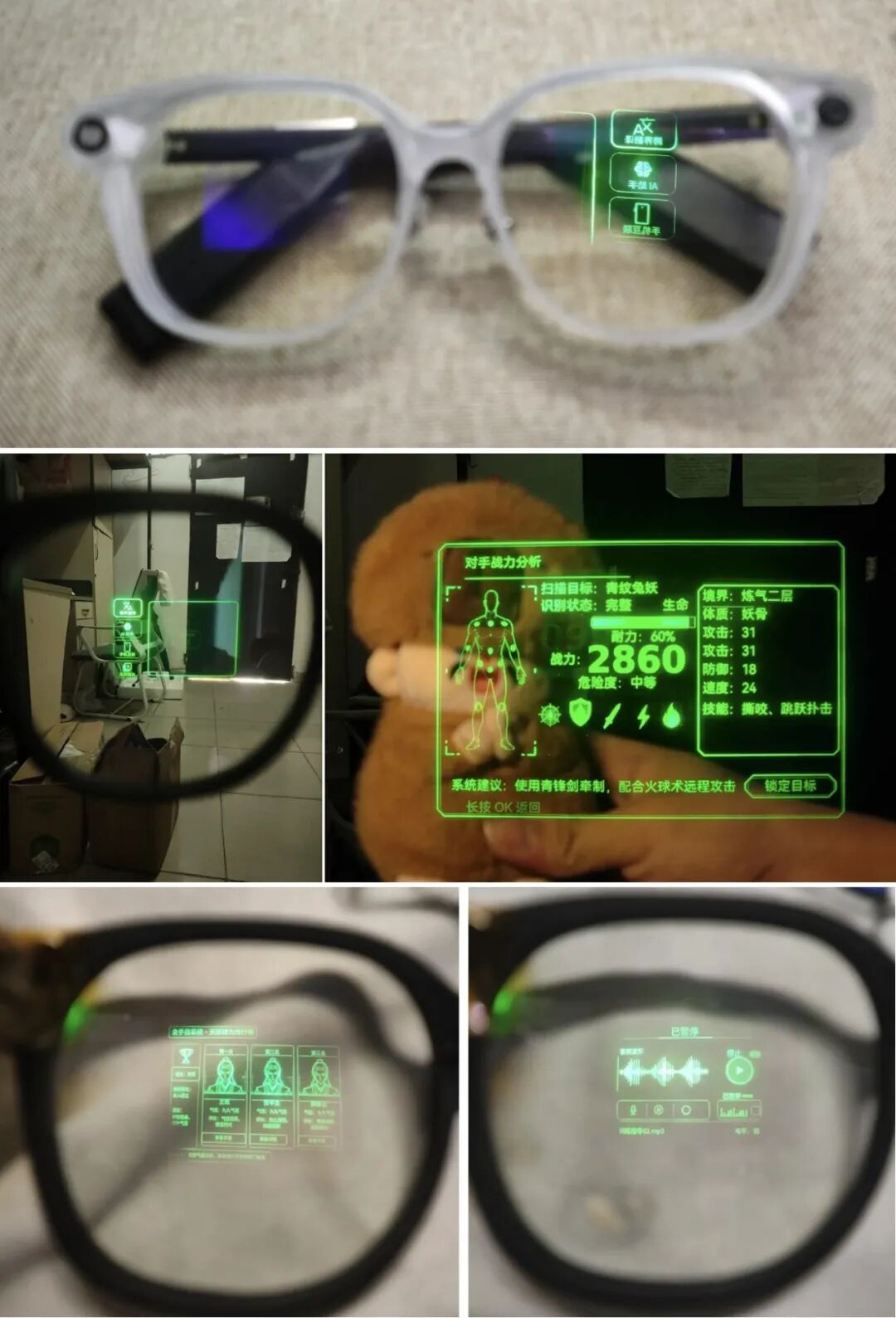

这款光波导 AR 眼镜可以语音控制拍照，支持 AI 对话，适配 DeepSeek、Qwen、豆包等大模型；支持实时翻译，以字幕的方式投影到眼前。蓝牙连接手机 App 还能浏览 Web 网页、控制音乐播放器，畅玩飞机大战、乔伊赛车、恐龙跑酷、射击游戏等休闲小游戏。
手机端 App：Flutter 跨平台控制

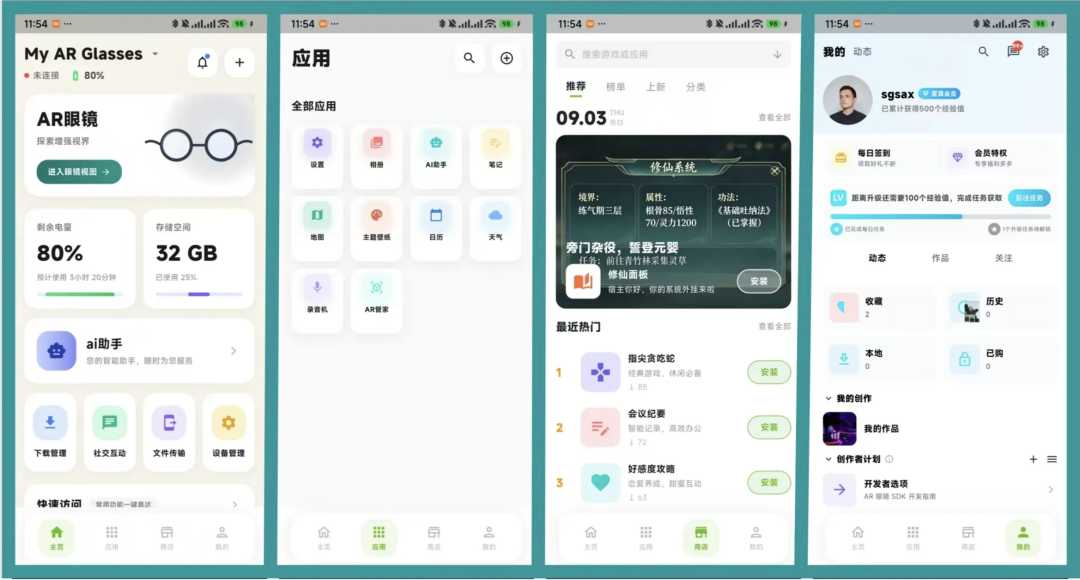

手机端 App 基于 Flutter 框架开发，可以轻松适配 iOS、安卓和鸿蒙系统，主导航栏有 4 个 Tab：
- 🏠 主页：快捷管理智能眼镜设备、配网、眼镜信息等；
- 📲 应用页：打开 / 管理已下载的应用；
- 🛒 软件商店：下载小程序 / 软件 / 智能体到智能眼镜；
- 👤 我的：管理账号及各种玩法规则，加入开发者、提交帖子 / 应用。
软硬件设计原理图

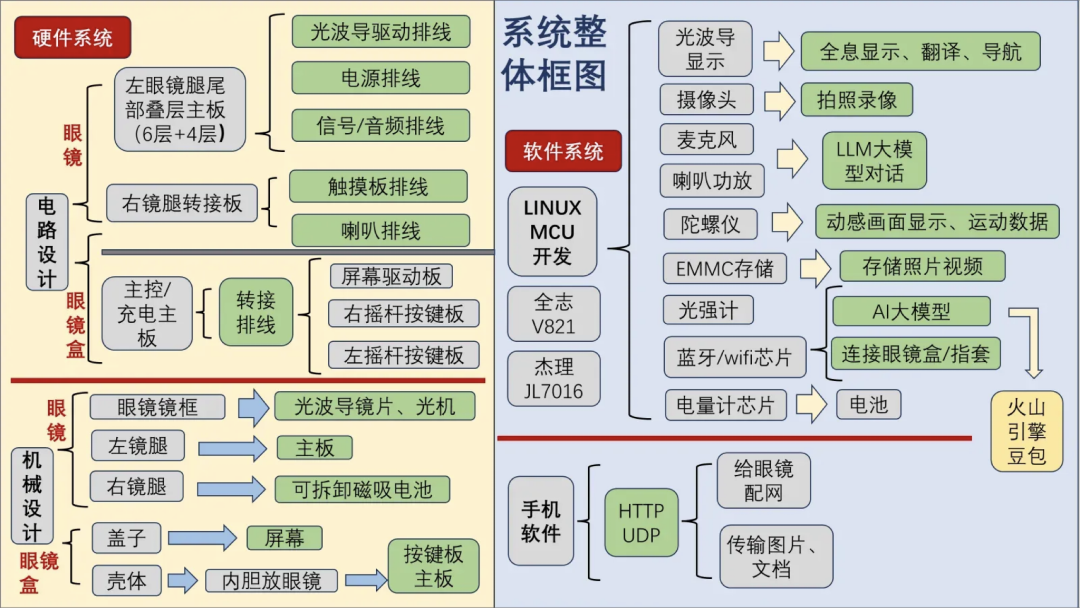

先看整体框图：左侧是硬件系统和机械设计，右侧是软件系统，底部是手机软件通过 HTTP/UDP 与眼镜交互。

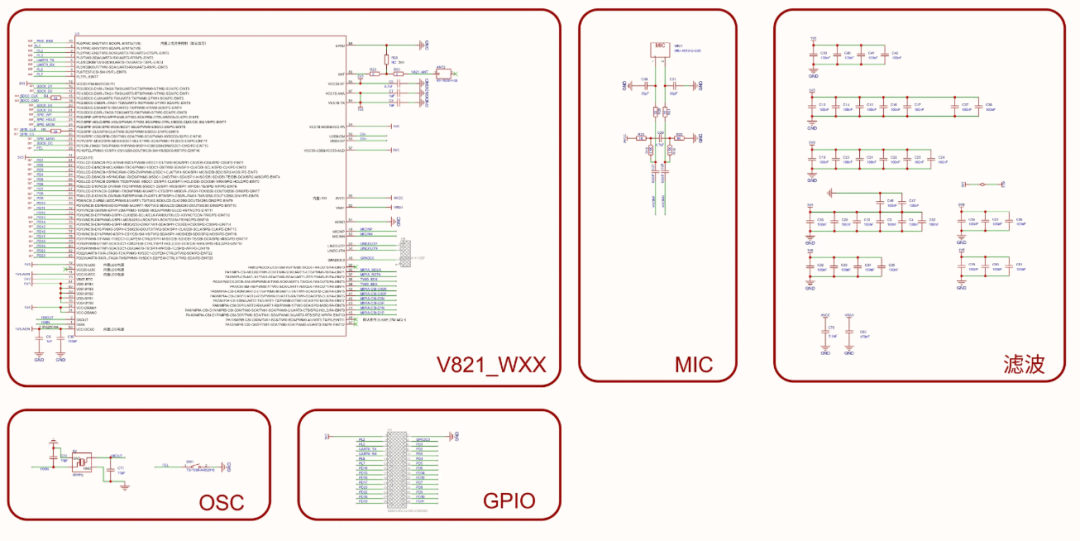

智能眼镜 PCB 板最关键的芯片是全志 V821 和外围电路：
- 📡 射频天线：使用陶瓷天线，也可焊接天线弹片对接 FPC 天线；
- ⏱️ 晶振：1206 封装的 40 MHz 晶振；
- 🎙️ 麦克风：差分输入；
- ⚡ 电源：需要 3 路电源且有上电时序要求——0.9 V / 1.5 V / 3.3 V；芯片内部 LDO 可输出 1.8 V，可供摄像头或按键上拉使用。

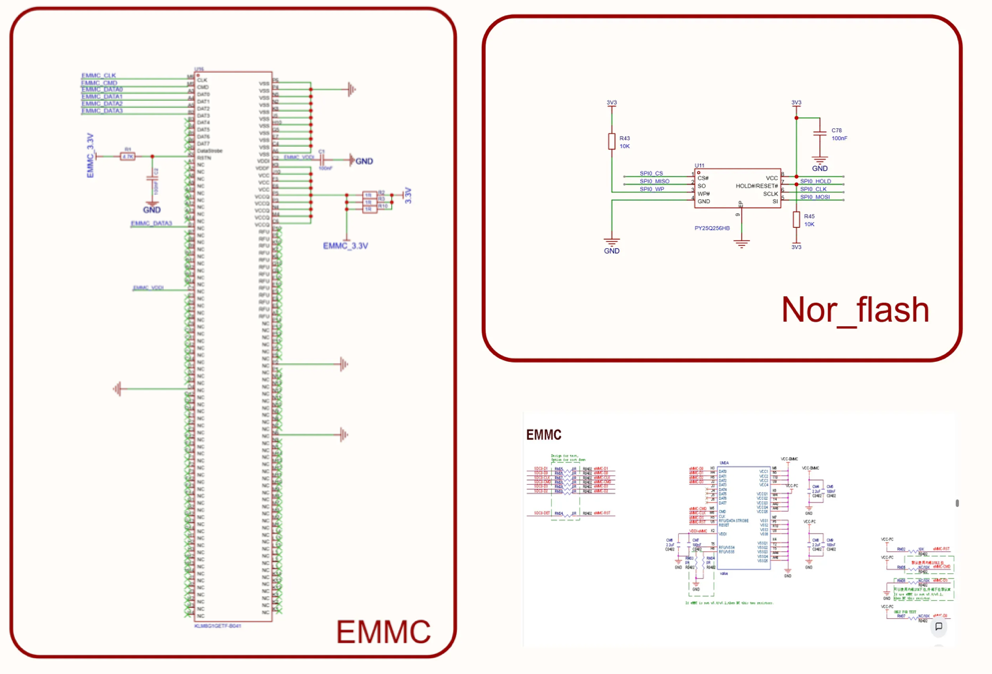

存储电路基于通用 eMMC 芯片封装，使用了 4 条 Data 数据线。NorFlash 用来存储固件，可实现快速启动；也可以把固件下载到 eMMC，不焊接 Flash。

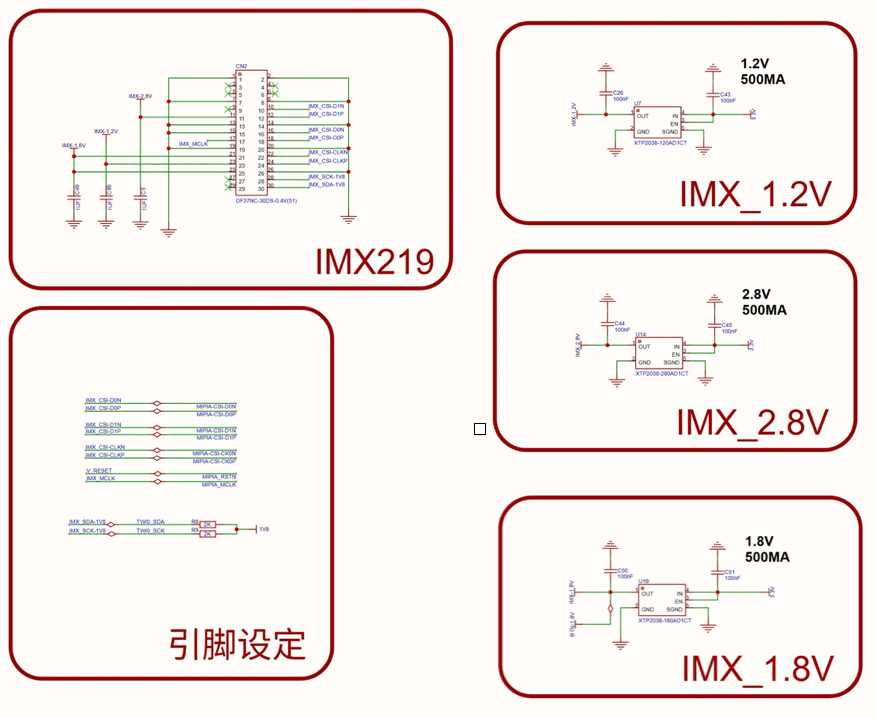

摄像头 IMX219 的引脚是当时从树莓派引脚反推出来的，所以缺少复位引脚，不过驱动时用不到；如果需要复位，可以直接控制 LDO 的 EN 引脚。摄像头是 2-Lane MIPI + 1 路时钟，都需要做等长控制和阻抗控制。

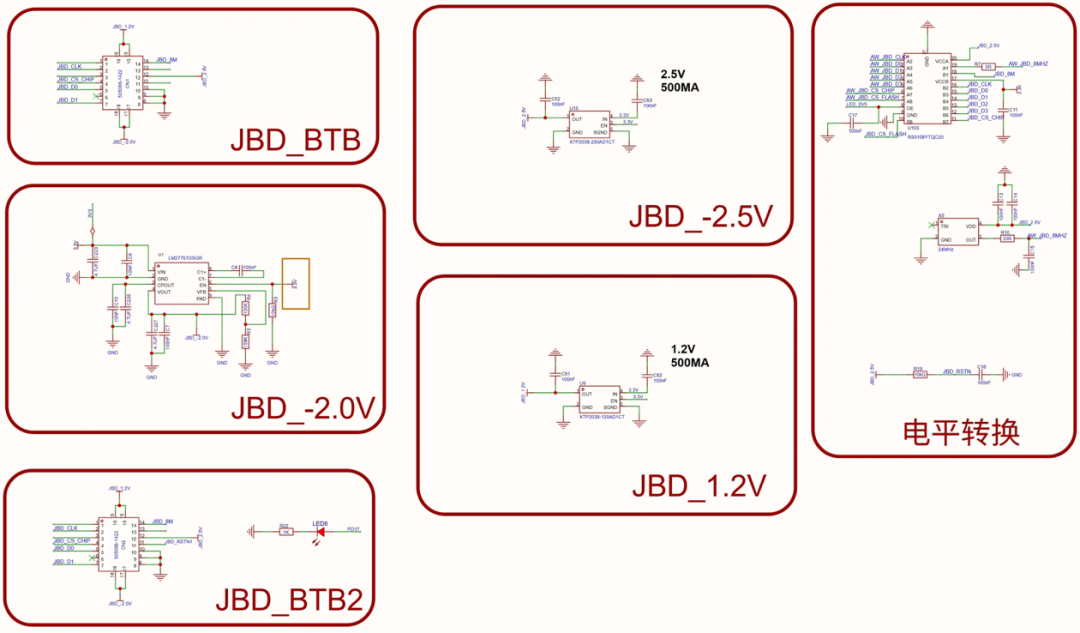

JBD 蜂鸟 mini 显示屏的 MicroLED 驱动电路同样是 3 路电源。驱动屏幕有一路 2.0 V 负压比较少见；2.5 V 是 IO 口电压，也可以给 1.8 V 等，保险起见给 2.5 V。

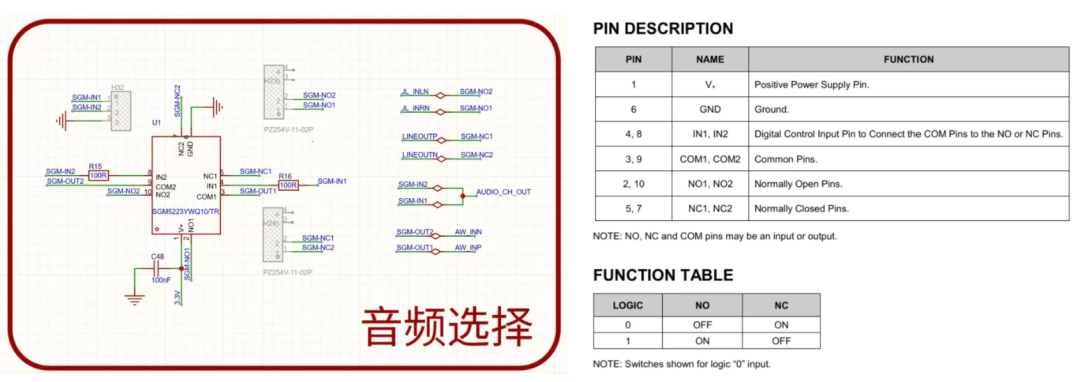

关于音频控制，因为是全志 + 杰理双芯片方案，所以有两路音频输出，需要整合成一路。这里选择了一颗专为音频设计的通道选择芯片：选择引脚由全志控制；默认输出杰理通道，负责常用耳机功能。
PCB 板卡与 FPC 排线设计

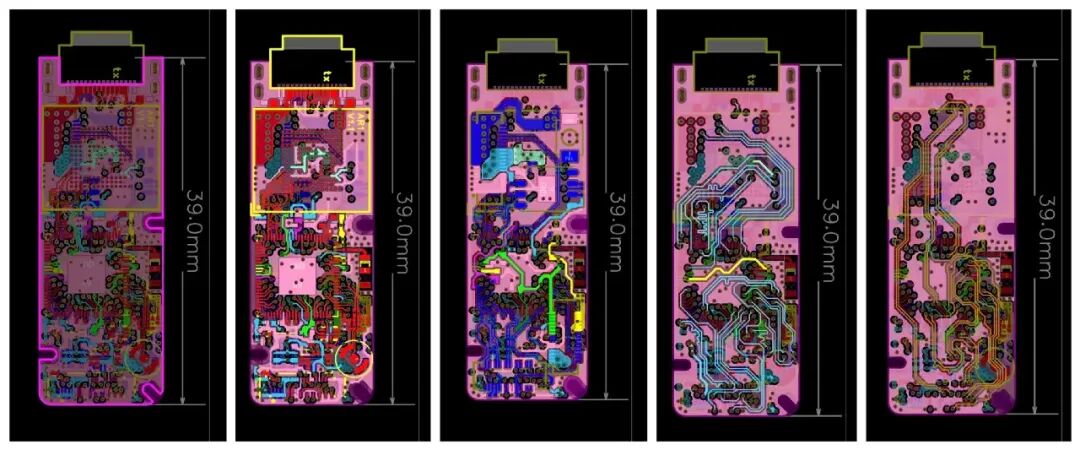

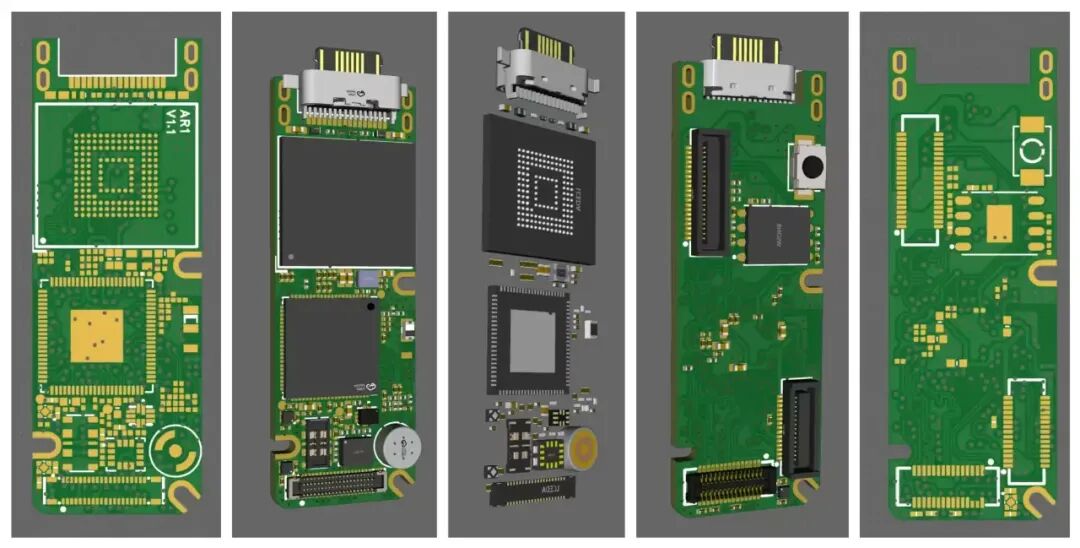

为了节约成本，主控板是 6 层主控板，分为 2 块叠层（6+4），通过 BTB 连接器对接。

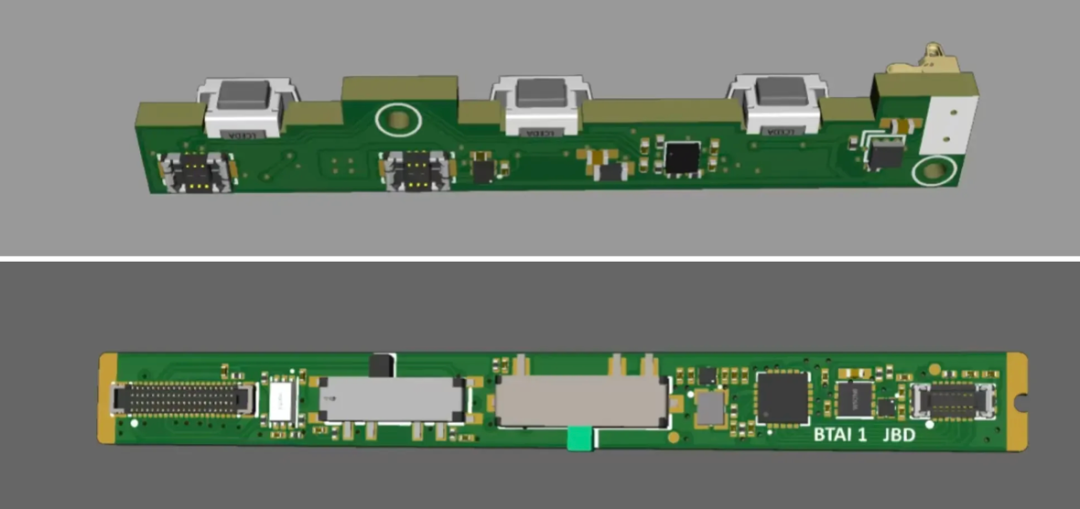

安装在左右镜腿处的按键小板相对简单：为了免费打样 1.0 mm 厚度，采用两层板设计，PCB 宽度 6 mm，放进镜腿不会太宽；但阻容元件仍是 0201 封装，比较难焊。
- 左镜腿 PCB：连接主板与光波导，承载光波导驱动、镜腿喇叭功放、开关机开关、拍照录像开关，以及一颗光强度传感器；
- 右镜腿 PCB：承载右喇叭功放、线性马达驱动，以及开关机键和音量键。

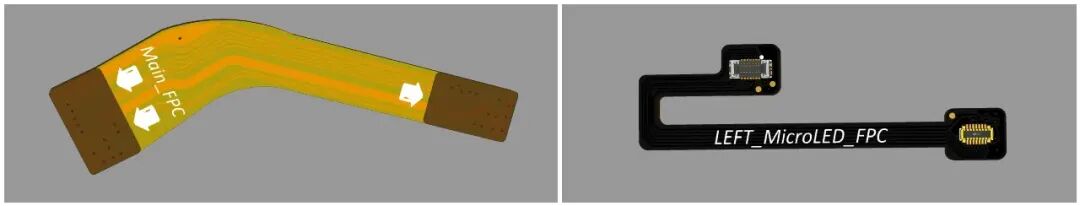

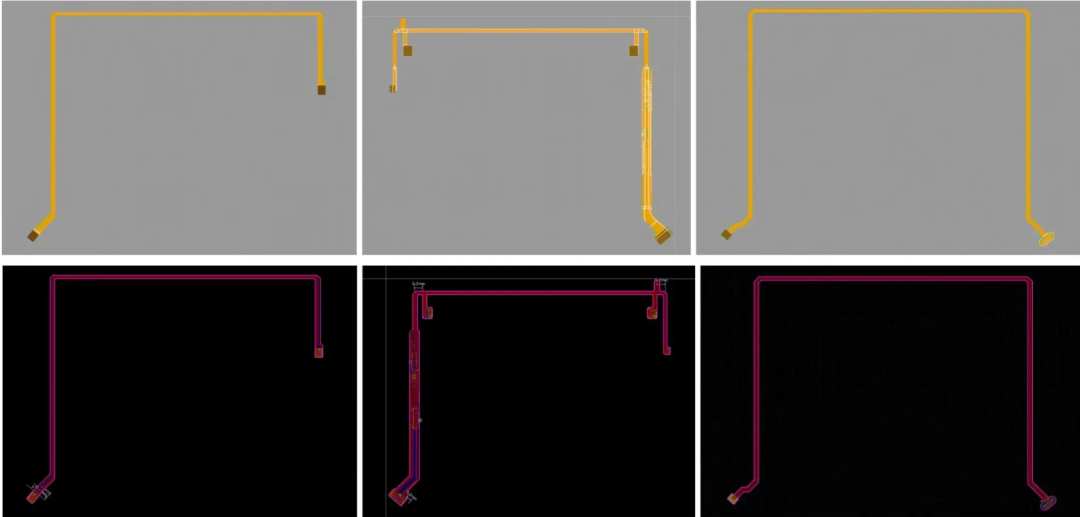

为了把眼镜做得够细够薄，FPC 也设计得很极限。信号排线 / 光波导排线 / 主电源排线，从右镜腿尾部到前镜腿尾部：

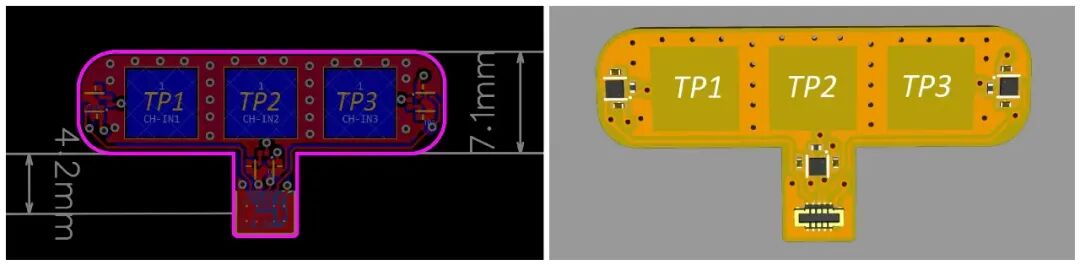

触摸模块排线：

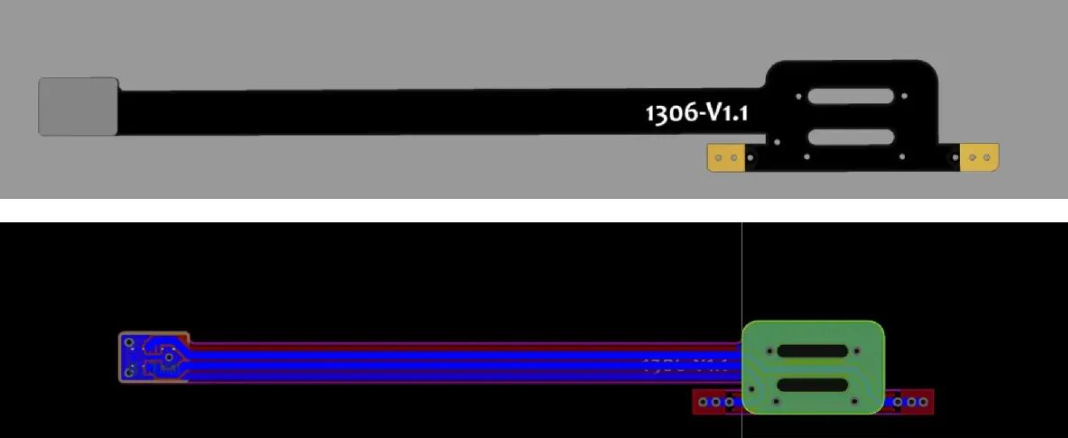

喇叭引出排线
单目光波导排线：
3D 打印外壳与实物组装

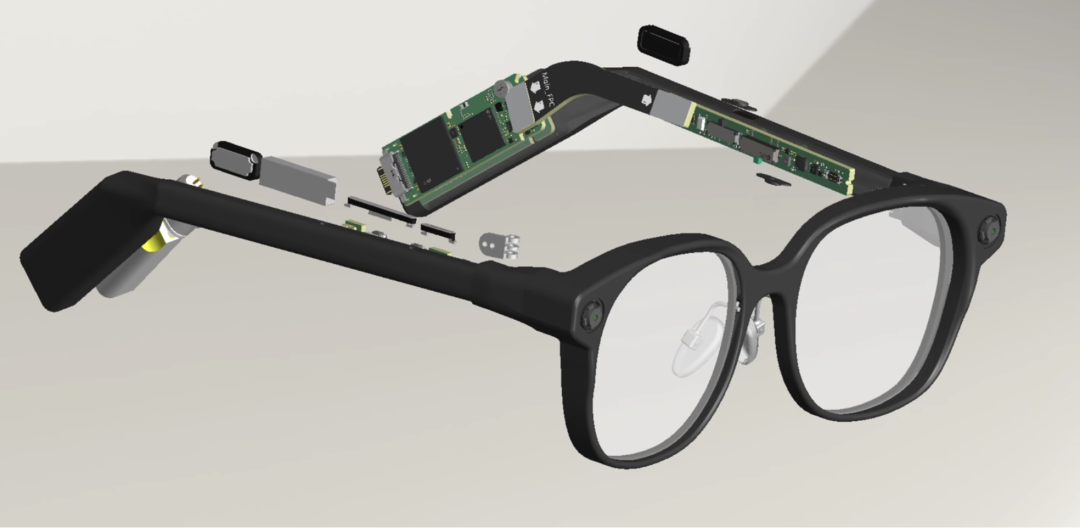

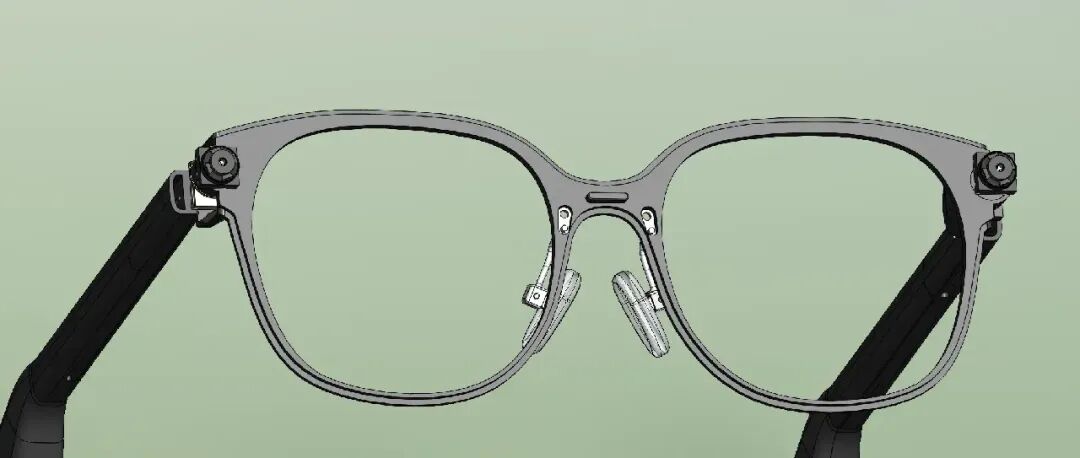

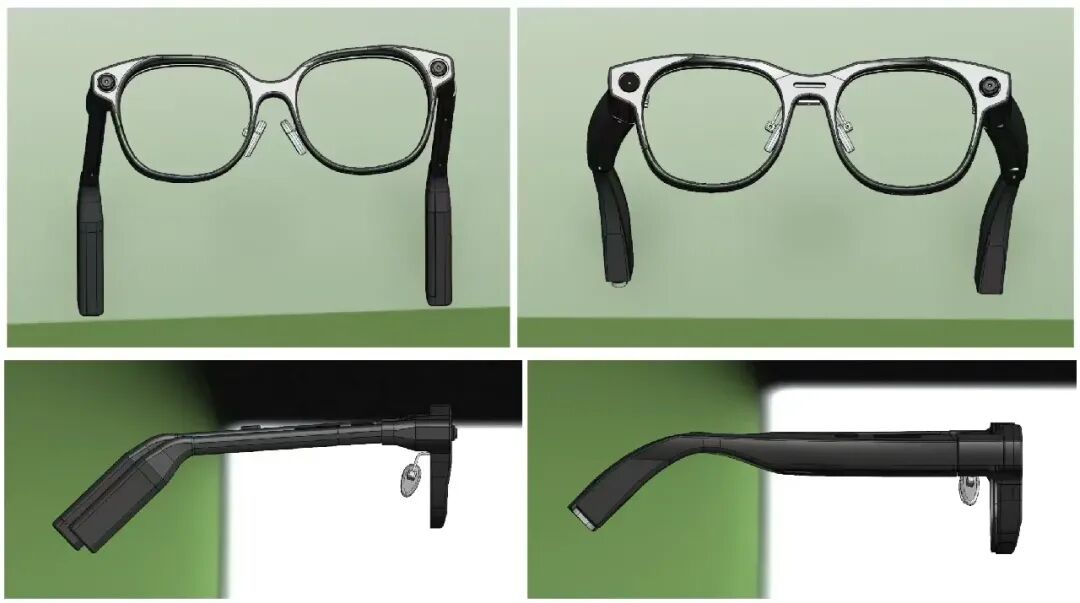

外壳内部结构图和两种主流外型如下：

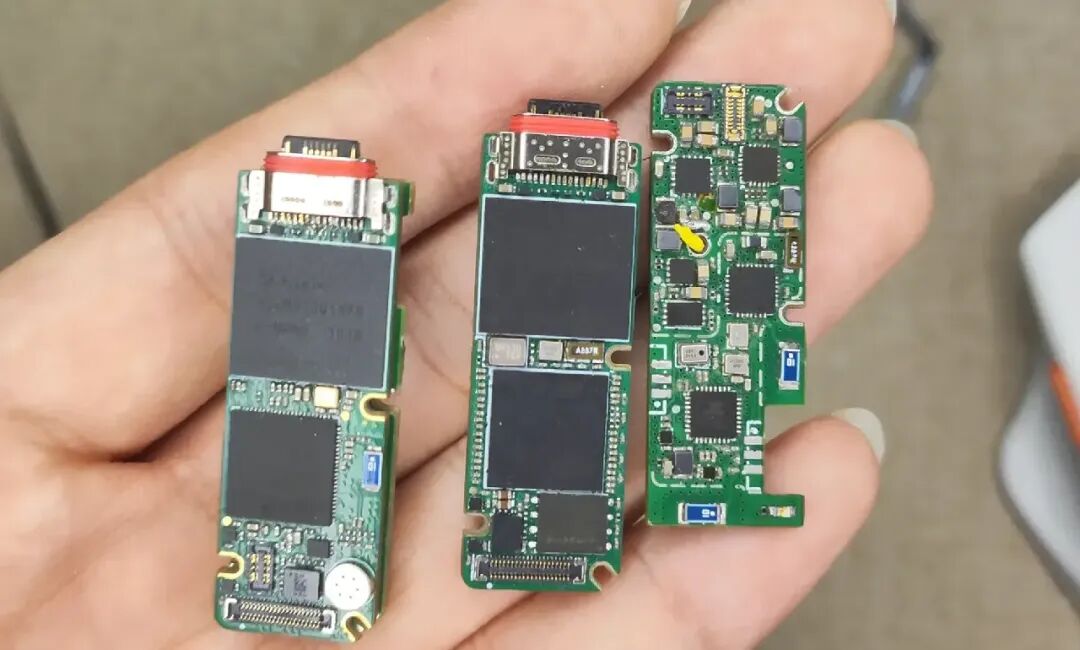

实物组装阶段，焊接完成后的 PCB 如下：

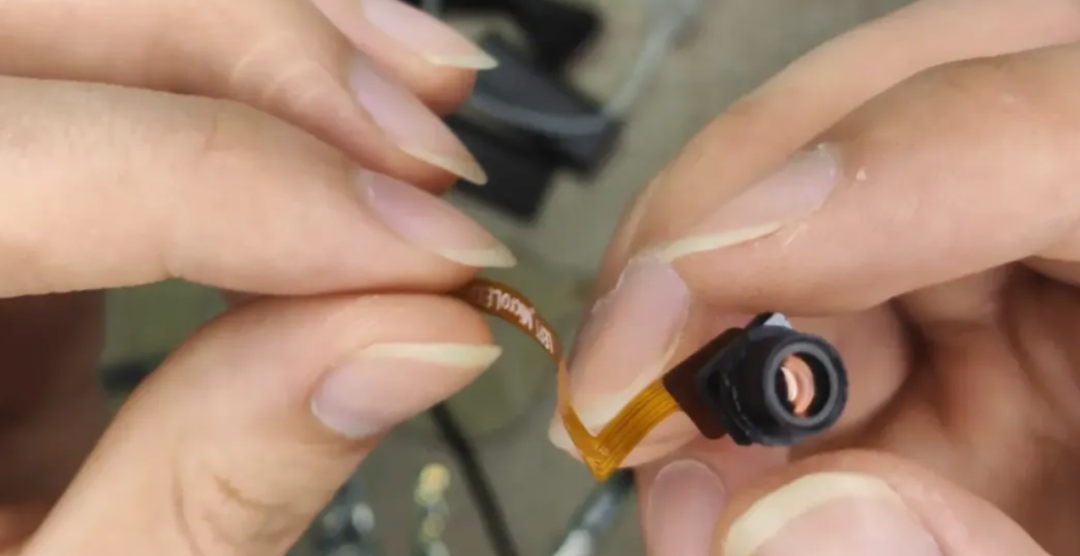

接着处理摄像头模组与 FPC 排线：

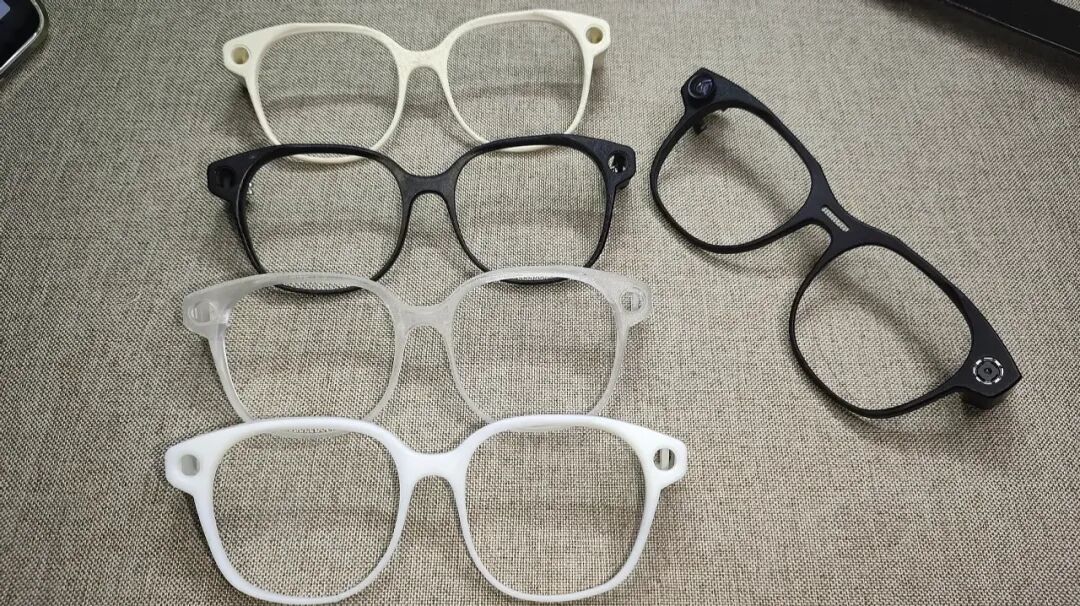

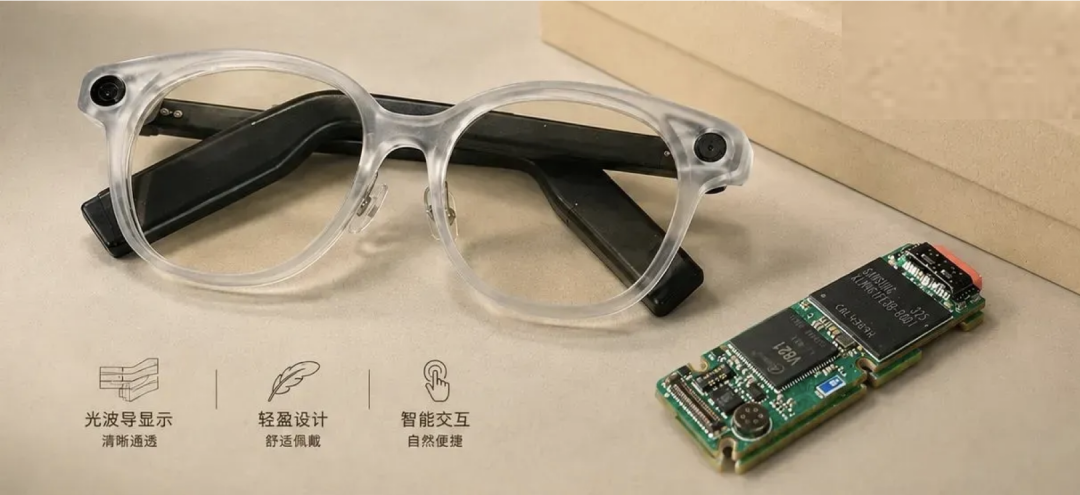

多色镜框成品：

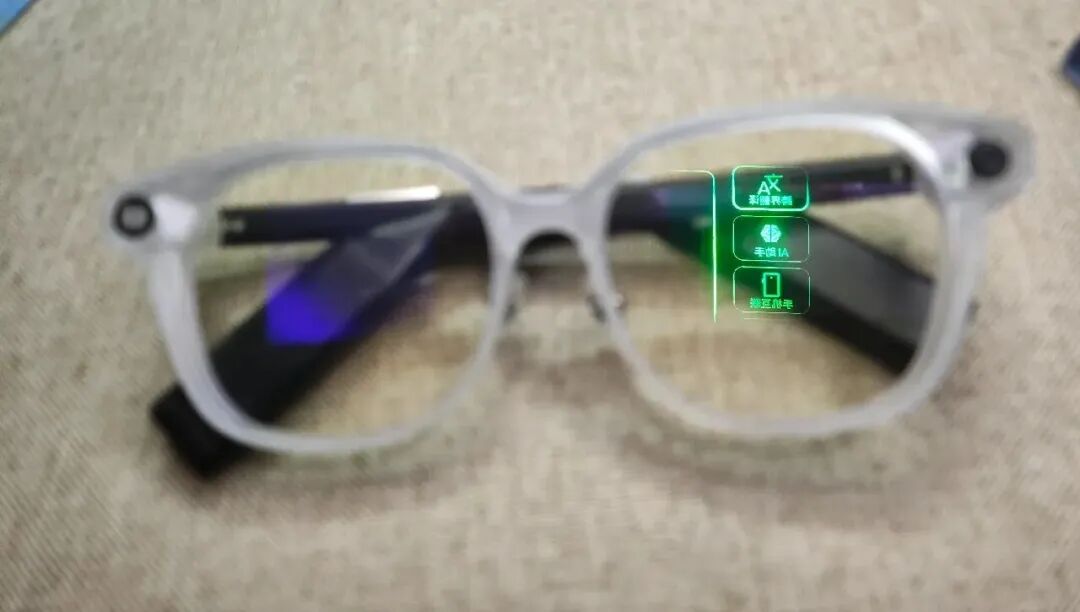

实机实拍，右侧镜片可以叠加 AR 导航、手势识别和蓝牙来电信息：

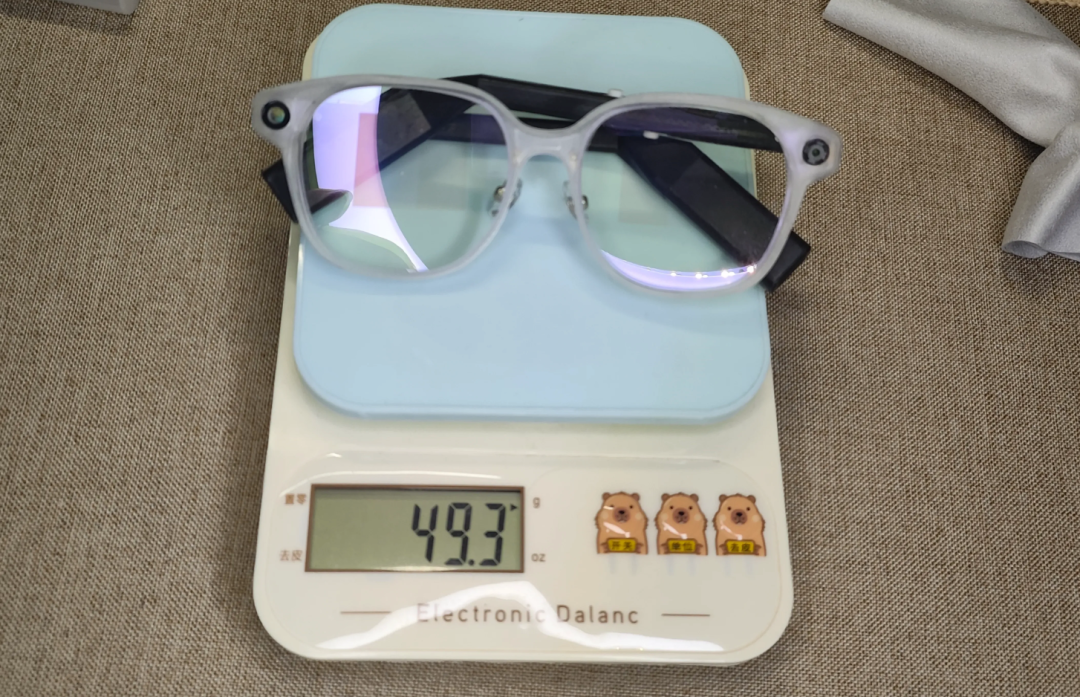

整机实测重量只有 49.3 克：

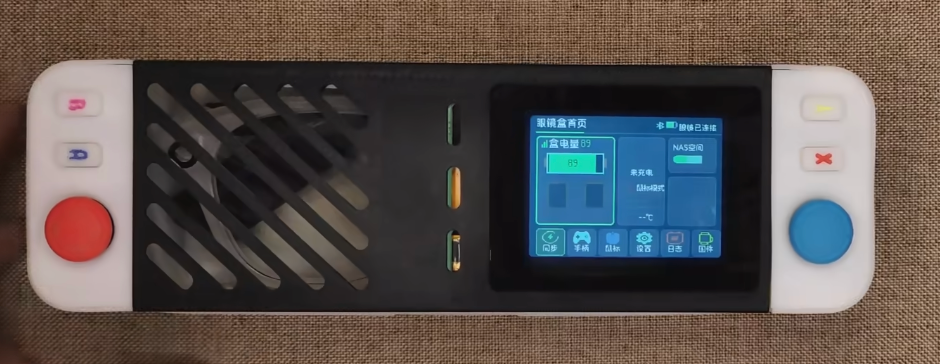

配套眼镜盒也做成掌机风格，彩色屏幕可以显示连接状态、电量、NAS 空间等信息：

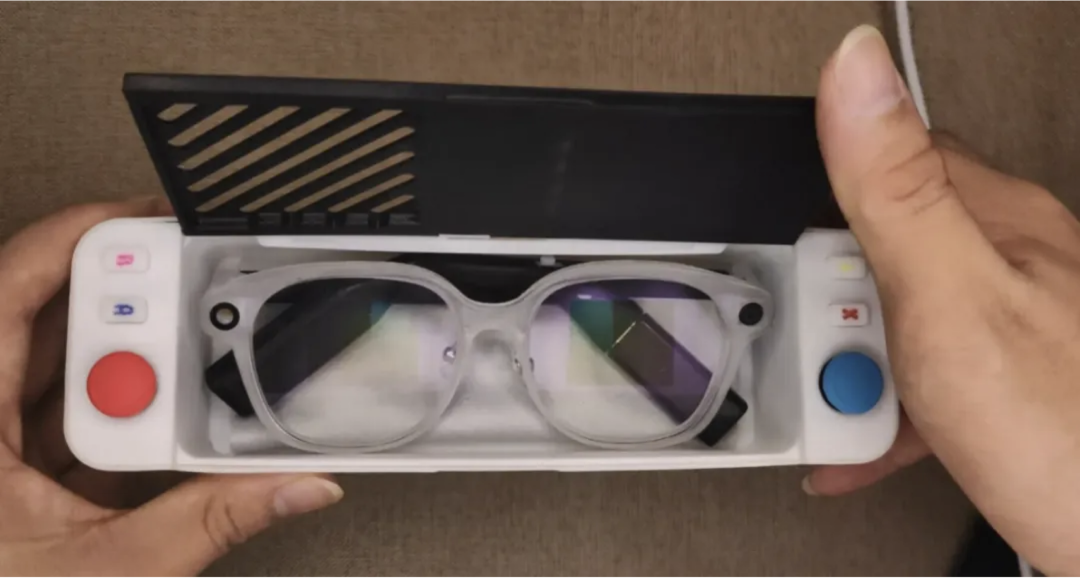

眼镜盒打开后，内部可以收纳眼镜本体：
开源地址
智能 AR 眼镜完整硬件开源项目地址：oshwhub.com/sgsax/project_tiqnqiyt
