天线极化详解：什么是线极化、圆极化？为何极化匹配至关重要？

从事射频设计的工程师都明白，天线是以电磁波的形式发射和接收信号，其行为由麦克斯韦方程组描述。对于这组方程以及电磁波传播规律的理解，可以从定性描述一直深入到复杂的数学推导。

在电磁能量传播的众多特性中，极化是一个关键因素。不同的应用场景与天线设计对极化的要求各异，它适用于所有电磁辐射，包括射频/无线信号与光波，在光学领域应用广泛。本文聚焦于射频波段进行讲解。

什么是天线极化？

要理解极化，先得回顾电磁波的基本构成：电磁波由电场（E场）与磁场（H场）共同组成，两者相互垂直，且均与平面波的传播方向垂直。

极化的定义是：从信号发射端朝传播方向观察时，电场所在的振动平面。水平极化时，电场在水平面内横向摆动；垂直极化时，电场在竖直平面内上下振荡（见图1）。

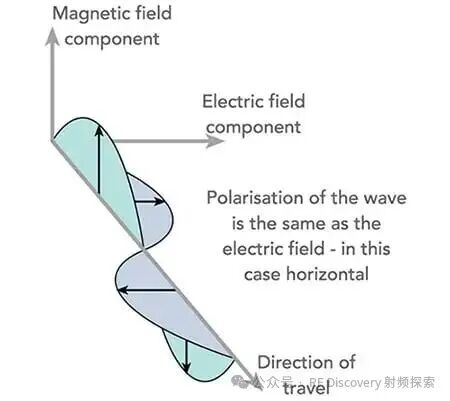

图1：电磁波包含相互垂直的电场分量与磁场分量

发射天线与接收天线组成的天线对，当两者极化处于同一平面时收发性能最佳。也许你会想起经典影片《异形》里的台词：“在太空里，没人能听见你的尖叫”——太空中确实谈不上水平或垂直极化。但想要最大化信号能量的传输与接收，极化匹配和对准的理论始终成立。

线极化与圆极化

电磁波存在多种极化方式：

• 基础线极化 包含两种相互正交（彼此垂直）的极化形式（见图2）。理论上，即便收发天线工作在同一频率，水平极化接收天线完全接收不到垂直极化天线发射的信号，反之亦然。两天线极化取向越接近，接收到的信号越强；完全匹配时，信号能量传输效率达到最高。

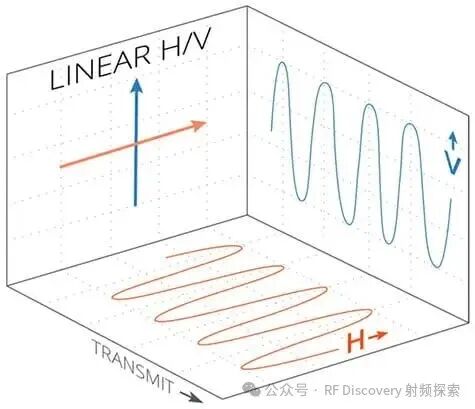

图2：线极化提供两种相互正交（垂直）的极化形式

• 斜极化 是线极化的一种变体。和基础水平、垂直极化一样，这一定义仅适用于地面场景。斜极化以水平面为基准，呈±45°夹角。虽然本质上仍属于线极化，但行业内提到“线极化”时，通常仅特指水平或垂直线极化天线。

  斜极化天线发射（或接收）的信号可被纯水平、纯垂直极化天线接收，只是会产生一定信号损耗。当其中一方或双方天线的极化状态未知，或使用过程中极化会发生变化时，斜极化天线就显得非常实用。

• 圆极化（CP） 比线极化更为复杂。该模式下，代表电场的矢量会随着信号传播持续旋转。从发射端向外观察，电场矢量向右旋转时称为右旋圆极化（RHCP），向左旋转则为左旋圆极化（LHCP）（见图3）。

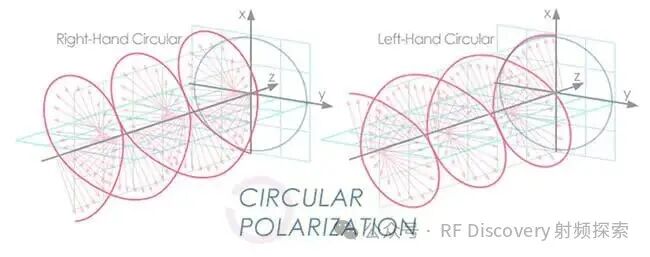

图3：圆极化电磁波的电场矢量会发生旋转，分为右旋与左旋两种类型

圆极化信号由两路正交、存在相位差的电磁波叠加而成。产生圆极化信号需要满足三个条件：电场必须包含两个正交分量；两路分量相位相差90°；且两者幅值相等。螺旋天线是产生圆极化波的一种简单方案。

• 椭圆极化（EP） 属于圆极化的衍生形式。与圆极化波一样，椭圆极化波也由两路线极化波合成。当两路相互垂直但幅值不等的线极化波叠加时，就会形成椭圆极化波。

天线之间的极化失配程度由 极化损耗因子（PLF） 表征，单位为分贝（dB），其数值由收发天线的极化夹角决定。理论上，极化完全匹配时PLF为0 dB（无损耗）；若两天线极化完全正交，损耗因子趋近无穷大（信号完全损失）。

但在实际中，天线极化无法做到完美匹配或完全正交：机械安装偏差、人为操作、信道畸变、多径反射等因素，都会让发射电场的极化方向发生一定偏转。即便收发天线本应为正交极化，实际仍会存在10～30 dB甚至更高的交叉极化泄露，某些场景下该泄露信号足以干扰有用信号的解调。反之，即使两支天线具备理想极化且对准良好，受实际环境影响，极化损耗因子也可能达到10 dB、20 dB甚至更高，进而劣化信号接收。简单来说，非预期的交叉极化与极化损耗因子会带来两方面负面影响：一是引入干扰信号，二是衰减目标有用信号的强度。

为什么要关注极化特性？

极化具有双向影响规律：两支天线极化取向越贴合、极化类型一致，接收信号强度就越高。反之，极化匹配度差时，无论是目标接收端还是干扰接收端，都难以拾取充足的有效信号。多数场景下，无线信道会改变发射信号的极化状态，或者收发一方、双方天线无法保持固定静止的朝向。

选用何种极化方式，通常由安装环境与大气传播条件决定。例如，水平极化天线安装在天花板附近时，信号表现更佳且极化状态更稳定；而垂直极化天线贴侧墙安装时，极化特性更贴近标称设计指标。

应用广泛的振子天线（普通振子/折合振子）常规安装姿态下为水平极化（见图4）；若有需求或为适配指定极化模式，可将天线旋转90°，使其变为垂直极化（见图5）。

图4：偶极天线通常水平安装在天线杆上，以实现水平极化

图5：若应用场景需要垂直极化，可将偶极天线对应竖直安装在天线杆上

垂直极化普遍应用于手持移动对讲机，例如应急救援人员使用的设备。这是因为多数垂直极化电台天线都具备全向辐射方向图，即便手持设备与天线朝向不断变动，也无需重新调整天线方位。

工作在3～30 MHz高频（HF）频段的天线，大多采用简易长线天线结构，水平架设在支撑物之间。天线较长的尺寸由对应波长（10～100米）决定，这类天线天然为水平极化。有趣的是，“高频”这个名称是数十年前定下的标准，彼时30 MHz确实属于高频段。如今这个叫法虽显过时，但它仍是国际电信联盟划定的官方频段名称，沿用至今。

中波（MW）频段范围为300 kHz至3 MHz，该频段广播电台选择何种极化，取决于电台是依靠地波实现近距离强信号覆盖，还是借助电离层天波进行远距离传输。总体而言，垂直极化天线的地波传播效果更优，而水平极化天线更适配天波通信。

卫星通信大量采用圆极化。卫星相对地面站、其他卫星的姿态始终处于变化状态。收发两端均使用圆极化天线时，信号传输效率最高；线极化天线虽可搭配圆极化天线协同工作，但会产生一定的极化损耗因子。

极化特性对5G系统同样至关重要。部分5G MIMO天线阵列通过极化技术更高效地利用频谱资源，从而提升吞吐速率。其实现方式是将不同信号极化方式与天线空间复用（空间分集）相结合。该系统可同时传输两路数据流：两路信号分别接入极化相互正交的独立天线，接收端能够对两路信号分开解调。尽管传播路径、信道畸变、反射、多径效应等非理想因素会带来一定交叉极化干扰，但接收机内置的精密算法仍可还原原始信号，获得较低的误码率（BER），提升频谱利用效率。

常规天线具备多种极化可选方案

人们很容易误以为极化只是大型、架设在立杆上、外观醒目的天线才需要考虑的问题，其实不然。例如PCTel品牌 BOAH515905NM 型天线，是一款工作于5.1 GHz～5.9 GHz频段的水平极化 Wi‑Fi 天线，主要配套室外802.11ac无线接入点使用（见图6）。

图6：PCTel BOAH515905NM 水平极化 Wi‑Fi 天线专为室外无线接入点设计，支持5.1 GHz～5.9 GHz（802.11ac）频段

该天线采用全密封结构，防护等级达IP67，外壳为耐紫外线高强度白色塑料天线罩，集成一体式N型面板安装接头（公头、母头两种规格可选）。天线外径1.26英寸，长度6.32英寸（3.20厘米 ×16.1厘米），标称增益5 dBi，在工作频段内驻波比（VSWR）小于2:1。

小型天线同样可定制极化形式。陶格斯 PC140.07.0100A 为标称2.45 GHz圆极化天线，适用于工业、科学、医疗（ISM）频段、蓝牙及Wi‑Fi场景（见图7）。

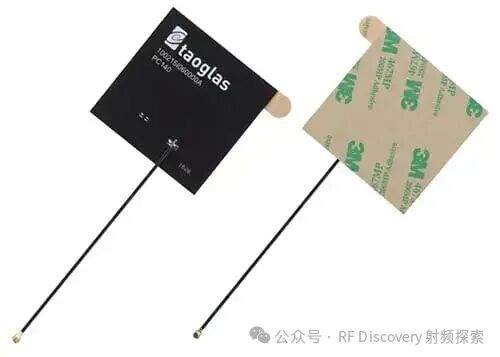

图7：这款来自陶格斯的微型 PC140.07.0100A 天线，设计用于嵌入设备外壳内部，与系统电路板配套安装

这款微型天线阻抗为50 Ω，外形仅57 mm ×57 mm方形，厚度0.97 mm；配套直径1.13 mm、长度100 mm的同轴线缆，线缆末端压接IPEX接头（一种标准50 Ω表面贴装接头，可直接焊接在印制电路板上）。天线基材采用FR-4线路板板材，自带一体式背胶贴片，安装便捷。

从X‑Y面与X‑Z面辐射方向图可以看出，该天线具备极佳的全向辐射特性（见图8）。在2.4～2.5 GHz工作频段内，其电压驻波比（VSWR）小于2:1，辐射效率约60%。

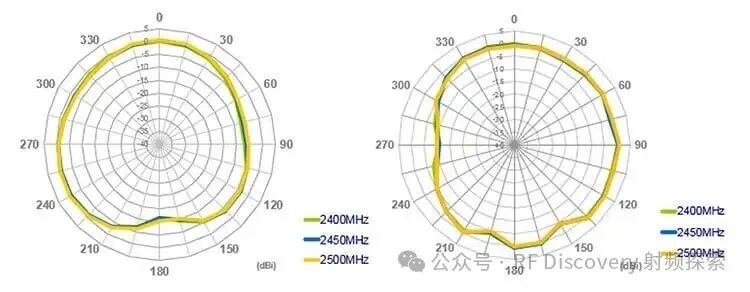

图8：陶格斯 PC140.07.0100A 天线的辐射方向图显示，该天线在X‑Y平面（左图）与X‑Z平面（右图）均具备良好的全向辐射特性

总结

极化是天线一项十分重要的特性，却常常被人们忽略。线极化（含水平、垂直两种）、斜极化、圆极化以及椭圆极化分别适配各类不同应用场景。收发两端天线的相对朝向与匹配程度，会直接决定整套射频链路的综合性能表现。市面上有多种标准天线，覆盖不同极化方式与各射频频段，能够为各类目标应用提供适配的极化方案。若您对天线设计、射频工程有更多兴趣，欢迎访问云栈社区与同行交流探讨。
