东方算芯DF2000基于14nm工艺：内存带宽达英伟达GB200的1.6倍，如何曲线破局？

在不久前的发布会上，国内芯片初创企业东方算芯正式公布了其首款AI芯片DF1000，同时还披露了下代DF2000芯片及TY64超级节点的性能指标，引发了业界的广泛关注。

DF2000基于成熟的14nm工艺，BF16算力达到1000TFLOPS，访存带宽达15TB/s，卡间互联带宽达1600GB/s。整套系统通过自研的3.5D封装技术实现了960TB/s的内存总带宽，这一数值已达到英伟达GB200 NVL72（576TB/s）的1.6倍以上。

该封装技术利用晶圆级混合键合工艺，将定制的3D DRAM存储层直接垂直堆叠在计算层之上，完全取消了传统的微凸点连接。这一设计极大地缓解了AI运算中常见的数据传输延迟，相当于在“数据高速公路”上拆除了收费站。

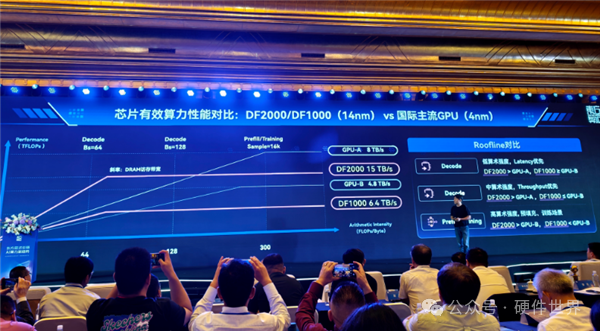

不过，因为使用了较旧的14nm工艺，DF2000在绝对算力密度上仍与英伟达存在明显差距。在BF16浮点运算测试中，DF2000组成的TY64超级节点仅能提供64 PFLOPS的性能，而采用台积电4nm定制工艺的英伟达GB200系统则拥有360 PFLOPS。面对制程工艺上的代差，该如何竞争？

对此，东方算芯采取了一种“曲线救国”的策略：既然纯算力密度难以正面抗衡，那就靠对手近两倍的内存带宽来弥补短板。而且，该基于成熟工艺的自研方案，可以在一定程度上绕过外部供应链的部分限制，为国产人工智能算力链提供新的替代路径。

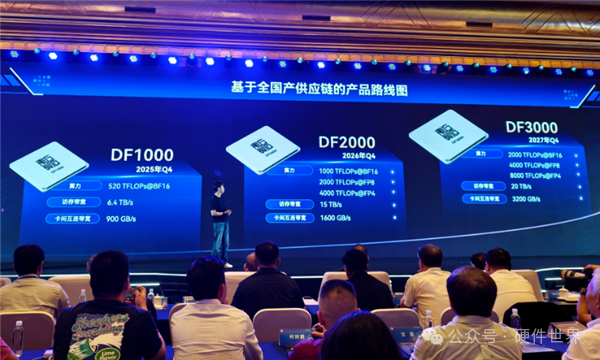

此外，东方算芯还透露了下一代DF3000芯片的路线图，预计将单芯片带宽提升至20TB/s，集群总带宽达到1280TB/s。届时，其系统总带宽水平将达到英伟达Vera Rubin NVL72架构系统（1580TB/s）的80%以上，进一步缩小双方在关键指标上的代差。

DF2000芯片将于2026年第四季度正式亮相。虽然带宽指标抢眼，但该方案在实际大模型训练中的功耗表现、软件生态适配情况以及量产良率，仍有待后续观察。这匹“带宽黑马”最终能否在市场上站稳脚跟，关键还要看它能否跨越从纸面指标到实际部署的鸿沟。
