本次介绍一个极致轻量化的嵌入式存储方案 —— UTFS（μTFS，micro TAR File System）。

UTFS 简介

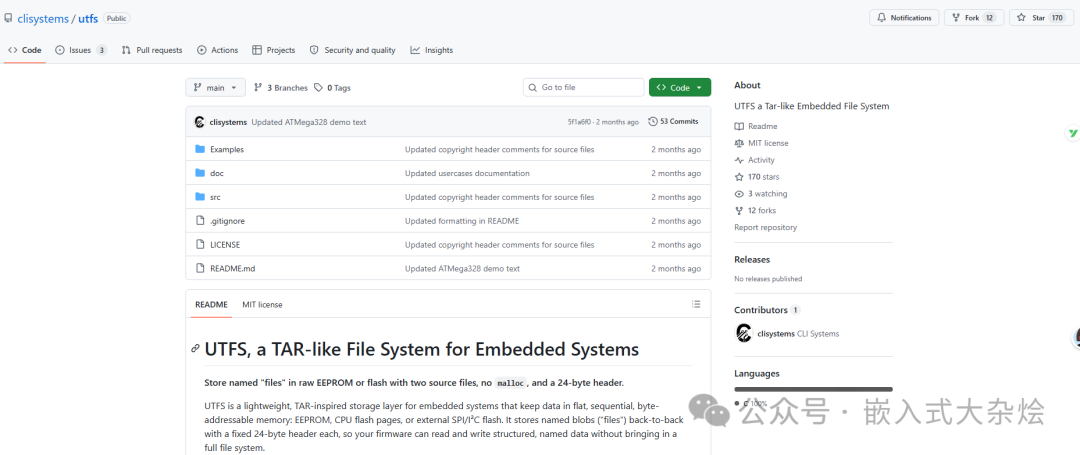

UTFS 项目地址：

https://github.com/clisystems/utfs
MIT 开源协议

UTFS 是一款类 TAR 归档、面向扁平字节寻址存储的极简存储层，并非完整带目录、日志、磨损均衡的通用文件系统。

它的定位是手写固化结构体的标准化替代方案。为什么这么说？往下看它的特点就明白了。

UTFS 的特点：

• 体积极小：仅 utfs.c + utfs.h 两个源码文件，纯 C99 实现；
• 移植门槛极低：只需实现 sys_read、sys_write 两个底层读写函数；
• 零动态内存：全程无 malloc/free，全部静态内存，不占用堆；
• 向前兼容：后续新增参数文件，不会破坏原有存储布局，升级不丢旧数据；
• 极低存储开销：每个文件仅 24 字节固定头部，数据无填充、无对齐浪费。

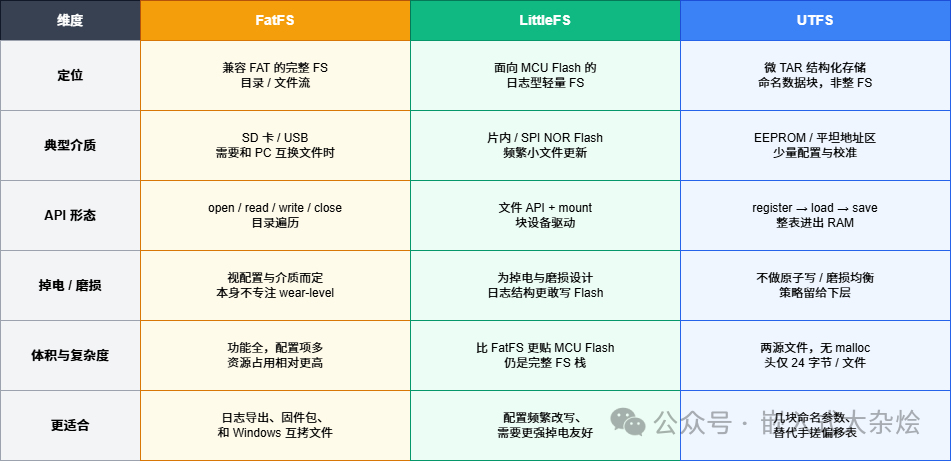

UTFS 不是 FatFS / LittleFS。它不做目录树、不做 journaling、也不做磨损均衡：

持久化的坑

嵌入式开发中，参数持久化常见的坑有哪些？

• 直接写固定偏移 EEPROM/Flash，新增配置就要全量改存储布局，旧固件数据直接报废；
• 手写结构体固化，多组参数分开存储，地址管理混乱，断电校验全靠自己造轮子；
• 引入 FatFS/LittleFS，ROM 占用大、必须堆内存，AVR、STM8 这类小 RAM 芯片直接跑不动。

很多产品的真实需求其实很朴素：

• 上电把几块配置读进 RAM
• 运行中改结构体字段
• 合适的时候整表写回 EEPROM / Flash

这时候如果硬上完整文件系统，目录、权限、长文件名这些给人看的能力往往用不上，代码和 RAM 却先涨一截。反过来，继续手搓一个巨型 struct 钉在 0x0000，短期最快，长期最容易在加字段那天翻车。

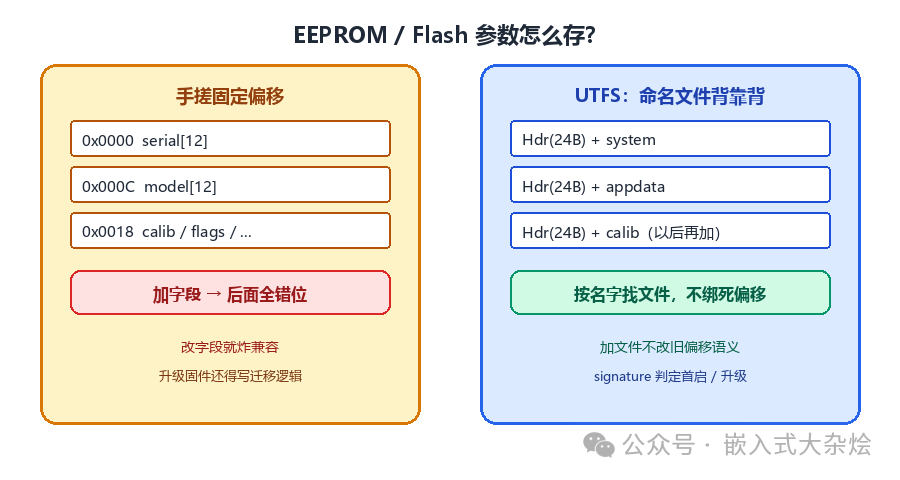

手搓固定偏移 vs UTFS

左边那种布局，每个字段的地址都是产品契约的一部分；右边 UTFS 的思路是：每个文件自带 24 字节头，按名字匹配，数据背靠背排布。以后加一个 calib，旧文件还是按名字找，而不是全员挪偏移。

demo：Linux PC 快速验证

想快速上手验证，直接在 PC 上跑一遍 Linux 示例即可：

cd Examples/gcc_linux
make
./main.bin -v

整体使用逻辑可以概括为三步：

• utfs_set + utfs_register：把本地 RAM 结构体和文件名绑定注册；
• utfs_load：上电从 EEPROM/Flash 读取所有注册数据到 RAM；
• utfs_save：参数修改后，一次性全量写入持久化介质。

UTFS 到底长什么样

名字可以记成 micro TAR File System（μTFS / uTFS）。灵感来自 TAR：Header + Data 重复拼接。

桌面 TAR 头是 512 字节一块，嵌入式扛不住，也用不上用户/用户组/权限那一套。UTFS 把头压到 24 字节，后面紧跟数据，文件之间没有 padding。

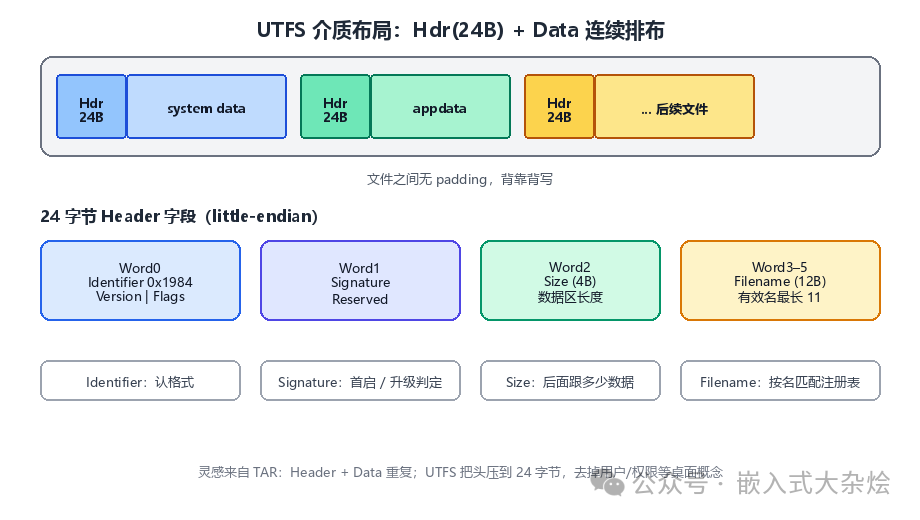

从上面这张布局图可以看到，每个文件都由一个 24 字节的 Header 和紧随其后的数据区组成。Header 中封装了 Identifier、Signature、Size、Filename 这几个关键字段，分别用来认格式、判定首启/升级、确认数据长度以及按名匹配注册表。这种设计与 TAR 的归档思路一脉相承，但把头部压缩到了极限。

最小闭环：register → load → save

UTFS 的使用节奏和传统 open/read/write/close 不太一样。它更像：

一次性登记关心的文件，整表加载，整表保存。

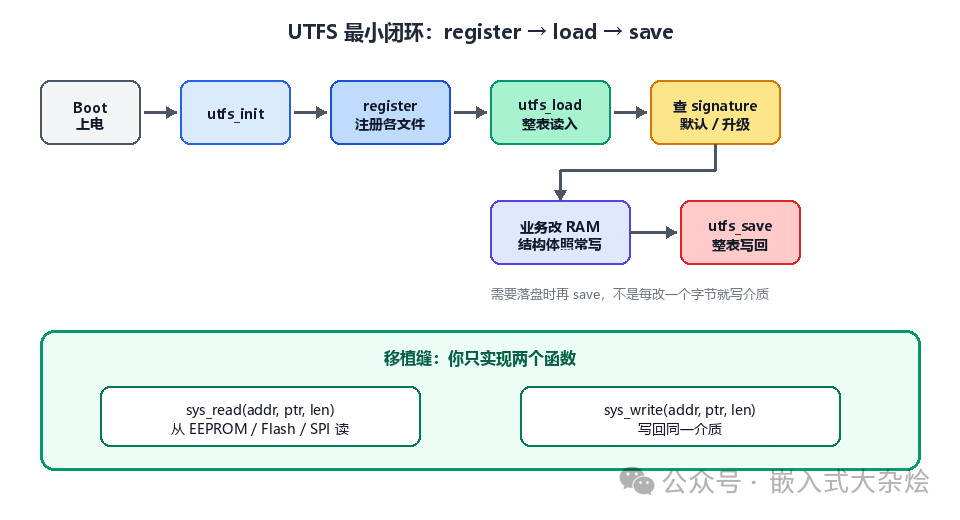

UTFS 生命周期

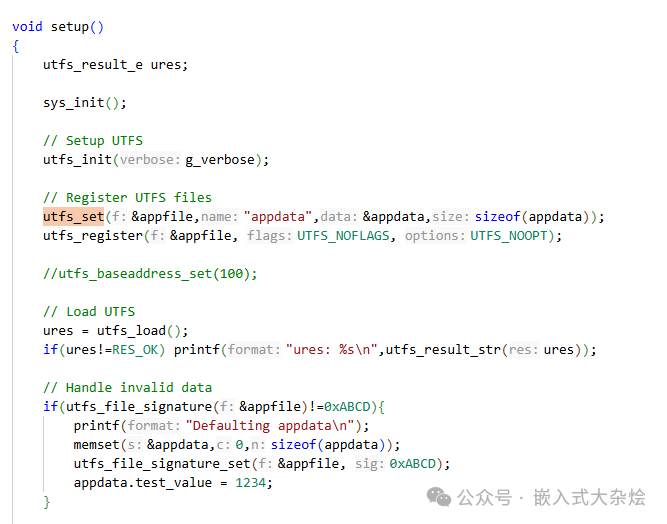

典型写法可以这样组织：

utfs_init(false);

utfs_set(&sysfile, "system",  &sysdata, sizeof(sysdata));
utfs_register(&sysfile, UTFS_NOFLAGS, UTFS_NOOPT);

utfs_set(&appfile, "appdata", &appdata, sizeof(appdata));
utfs_register(&appfile, UTFS_NOFLAGS, UTFS_NOOPT);

utfs_load();

if (utfs_file_signature(&appfile) != 0xABCD) {
memset(&appdata, 0, sizeof(appdata));
    utfs_file_signature_set(&appfile, 0xABCD);
    appdata.test_value = 1234;   // 首启默认值
}

/* 业务里照常改 RAM 里的结构体……需要落盘时： */
utfs_save();

登记要持久化的东西，整表装进 RAM，改完再整表交回去。 中间业务代码不用围着文件系统 API 转，继续写结构体字段就行。

移植缝也刻意留得很窄：库自己不做 I/O，实现两个函数就行：

uint32_t sys_write(uint32_t address, void *ptr, uint32_t length);
uint32_t sys_read(uint32_t address, void *ptr, uint32_t length);

EEPROM、片内 Flash、外部 SPI/I²C Flash，只要能按地址读写字节，就能接。

总结

UTFS 适合的场景：

• 仅存储少量配置结构体（≤5 组参数），不需要日志、大文件存储；
• 小容量存储：1KB~16KB EEPROM、片内 Flash 参数分区。
